脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。

扣件式钢管脚手架

通过扣件将立杆、水平杆、剪刀撑、抛撑、扫地杆、连墙件以及脚手板等组成。

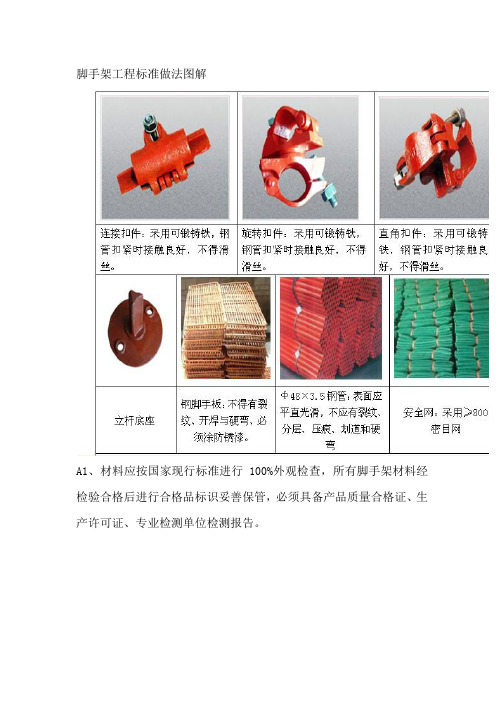

构配件包括以下几个部分：

1 钢管

脚手架钢管宜采用外径48 mm、壁厚3.5 mm的焊接钢管，也可采用外径51 mm，壁厚3.1mm的焊接钢管。用于横向水平杆的钢管最大长度不应大于2m；其他杆不应大于6.5 m，每根钢管最大质量不应超过25kg，以便适合人工搬运。

2 扣件

扣件式钢管脚手架应采用锻铸铁铸造的扣件，其基本形式有三种（图7-2）：用于垂直交叉杆件间连接的直角扣件；用于平行或斜交杆件间连接的旋转扣件以及用于杆件对接连接的对接扣件。

a ）直角扣件；

b ）旋转扣件；

c ）对接扣件

图 7-2 扣件形式

3 脚手板

脚手板可用钢、木、竹等材料制作，每块质量不宜大于30kg。冲压钢脚手板是常用的一种脚手板一般用厚2 mm的钢板压制而成，长度2~4 m，宽度250 mm，表面应有防滑措施。木脚手板可采用厚度不小于50 mm的杉木板或松木制作，长度3~4m，宽度200~250 mm，两端均应设镀锌钢丝箍两道，以防止木脚手板端部破坏。竹脚手板，则应用毛竹或楠竹制成竹串片板及竹笆板。

4 连墙件

连墙件将立杆与主体结构连接在一起，可用钢管、扣件或预埋件组成刚性连墙件，也可采用钢筋作拉接筋的柔性连墙件。

5 底座

底座形式有内插式和外套式两种（图7-3），内插式的外径D1比立杆内径小2 mm，外套式的内径D2比立杆外径大2 mm。

）内插式底座；b）外套式底座

图7-3 扣件钢管架底座

1—承插钢管；2—钢板底座

碗扣式脚手架

碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，不存在扣件丢失问题。

构配件

碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成。其基本构造和搭设要求与扣件式钢管脚手架类似，不同之处主要在于碗扣接头。

碗扣接头是由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。在立杆上焊接下碗扣和上碗扣的限位销，将上碗扣套入立杆内。在横杆和斜杆上焊接插头。组装时，将横杆和斜杆插入下碗扣内，压紧和旋转上碗扣，利用限位销固定上碗扣。

搭设要求

碗扣式钢管脚手架立柱横距为1.2 m，纵距根据脚手架荷载可为1.2 m；1.5 m；1.8 m；2.4 m，步距为1.8 m、2.4 m。搭设时立杆的接长缝应错开，第一层立杆应用长1.8 m和3.0 m的立杆错开布置，往上均用3.0 m长杆，至顶层再用1.8 m和3.0 m两种长度找平。高30 m以下脚手架垂直度偏差应控制在1/200以内，高30 m以上脚手架应控制在1/400~1/600，总高垂直度偏差应不大于100 mm。

门式脚手架

门式脚手架是以门架、交叉支撑、连接棒、挂扣式脚手板或水平架、锁臂等组成基本结构，再设置水平加固杆、剪刀撑、扫地杆、封口杆、托座与底座，并采用连墙件与建筑物主体结构相连的一种标准化钢管脚手架。门式钢管脚手架不仅可作为外脚手架，也可作为内脚手架或满堂脚手架。

构配件

门式脚手架基本单元是由一副门式框架、二副剪刀撑、一副水平梁架和四个连接器组合而成（图 7-8）。

图7-8 门式钢管脚手架基本单元门架；2—交叉撑；3—水平架；4—螺旋基脚；5—锁臂

搭设要求

门架跨距应符合符合有关规定，并与交叉支撑规格配合；门架立杆离墙面净距不宜大于1 50mm；大于150mm时应采取内挑架板或其他离口防护的安全措施。

门架的内外两侧均应设置交叉支撑并应与门架立杆上的锁销锁牢；上、下榀门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径1～2mm。在脚手架的操作层上应连续满铺与门架配套的挂扣式脚手板，并扣紧挡板，防止脚手板脱落和松动。

当脚手架搭设高度H≤45m时，沿脚手架高度，水平架应至少两步一设；当脚手架搭设高度H＞45m时．水平架应每步一设；不论脚手架多高，均应在脚手架的转角处、端部及间断处的一个跨距范围内每步一设，水平架在其设置层面内应连续设置；

当脚手架高度超过20m时，应在脚手架外侧每隔4步设置一道水平加固杆，并宜在有连墙件的水平层设置；设置纵向水平加固杆应连续，并形成水平闭合圈；在脚手架的底步门架下端应加封口杆，门架的内、外两侧应设通长扫地杆；水平加固杆应采用扣件与门架立杆扣牢。

施工中应注意不配套的门架与配件不得混合使用于同一脚手架。门架安装时应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应检查并调整其水平度与垂直度。脚手架应沿建筑物周围连续、同步搭设升高，在建筑物周围形成封闭结构；如不能封闭时，在脚手架两端应增设连墙件。

升降式脚手架

升降式脚手架主要特点是：①脚手架不需满搭，只搭设满足施工操作及安全各项要求的高度；②地面不需做支承脚手架的坚实地基，也不占施工场地；③脚手架及其上承担的荷载传给与之相连的结构，对这部分结构的强度有一定要求；④随施工进程，脚手架可随之

沿外墙升降，结构施工时由下往上逐层提升，装修施工时由上往下逐层下降。

自升式脚手架

自升降脚手架的升降运动是通过手动或电动倒链交替对活动架和固定架进行升降来实现的。从升降架的构造来看，活动架和固定架之间能够进行上下相对运动。当脚手架工作时，活动架和固定架均用附墙螺栓与墙体锚固，两架之间无相对运动；当脚手架需要升降时，活动架与固定架中的一个架子仍然锚固在墙体上，使用倒链对另一个架子进行升降，两架之间便产生相对运动。通过活动架和固定架交替附墙，互相升降，脚手架即可沿着墙体上的预留孔逐层升降（图7-10）。

a）爬升前的位置; b）活动架爬升（半个层高）; c）固定架爬升（半个层高）

图7-10 自升降式脚手架爬升过程

1—活动架；2—固定架；3—附墙螺栓；4—倒链

互升式脚手架

互升降式脚手架将脚手架分为甲、乙两种单元，通过倒链交替对甲、乙两单元进行升降。当脚手架需要工作时，甲单元与乙单元均用附墙螺栓与墙体锚固，两架之间无相对运动；当脚手架需要升降时，一个单元仍然锚固在墙体上，使用倒链对相邻一个架子进行升降，两架之间便产生相对运动（图7-11）。通过甲、乙两单元交替附墙，相互升降，脚手架即可沿着墙体上的预留孔逐层升降。

a）第n层作业; b）提升甲单元； c）提升乙单元； d）第n+1层作业

图7-11 互升降式脚手架爬升过程
