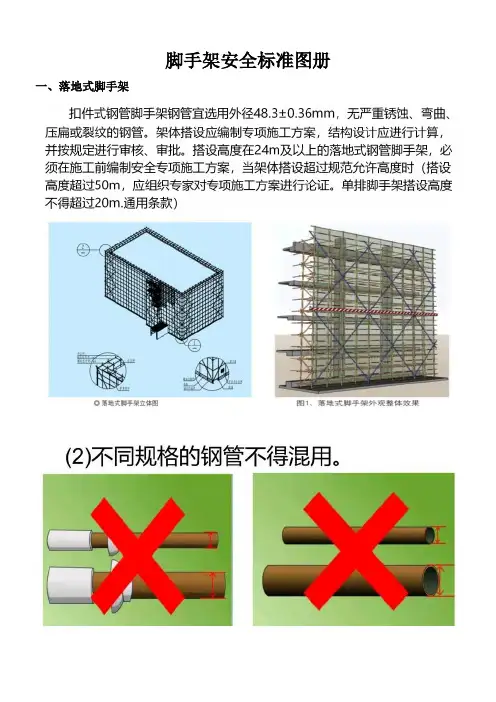

脚手架安全标准图册一、落地式脚手架1.1 基础处理1.2 扫地杆1.3 连墙件1.4 剪刀撑1.5 作业层及安全防护二、悬挑式脚手架2.1 悬挑钢梁、锚环及卸载钢丝绳设置2.2 悬挑脚手架转角处做法2.3 悬挑层防护三、门式脚手架3.1 架体基础3.2 连墙件3.3 脚手板3.4 安全网架体外侧应采用密目式安全网进行封闭，网间连接应紧密。
作业层脚手板下应采用水平安全网兜底，以下每隔10m应采用水平安全网封闭。
3.5 钢丝绳卸荷四、附着式升降脚手架4.1 安全装置附着式升降脚手架应安装机械式全自动防坠落装置、防倾覆装置及同步控制或荷载控制装置，技术性能应符合规范要求。
防坠落装置与升降设备应置应设置在竖向主框架处与建筑结构附着。
在升降或使用情况下，最上和最下两个防倾覆之间最小间距不应小于2.8m或架体高度的1/4.4.2 架体底层防护4.3 作业层防护架体作面层应满铺脚手板，不得有空隙和探头板、飞跳板。
作业层外侧应在高度1.2m和0.6m处设置上中两道防护栏杆。
同时，设置高度不小于18网。
两个分片架之间应设翻板防护。
(做法同落地式钢管脚手架)4.4 架体提升两跨以上架体同时升降应采用电动或液压动力装置，不得采用手动装置，升降时架体上下不得有施工荷载，禁止操作人员停留在架体上。
同时，架全警戒区，并应设置专人监护。
五、水平悬挑防护层六、高处作业操作平台七、井道承重平台八、物料周转平台落地式及悬挑式物料平台应有相应的设计计算，并按设计要求进行搭设，平台支撑系统必须与建筑结构进行可靠连接;平台的材质应符合规范及设计牌。
同时，物料周转平台承载截面积应不大于20m2，长宽比应不大于1.5:1。
九、施工电梯楼层出入平台十、马道十一、模板支架住房和城乡建设部关于发布国家标准GB 55023-2022《施工脚手架通用规范》前言为适应国际技术法规与技术标准通行规则，2016年以来，住房和城乡建设部陆续印发《深化工程建设标准化工作改革的意见》等文件，提出政府制定强制性标准、社会团体制定自愿采用性标准的长远目标，明确了逐步用全文强制性工程建设规范取代现行标准中分散的强制性条文的改革任务，逐步形成由法律、行政法规、部门规章中的技术性规定与全文强制性工程建设规范构成的“技术法规”体系。

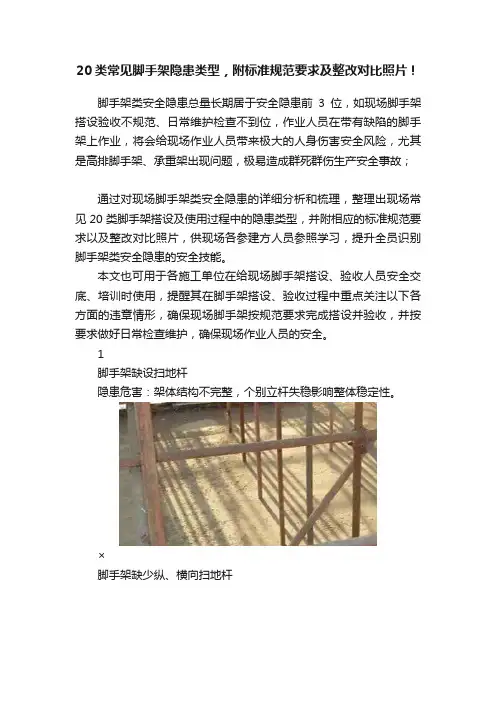

20类常见脚手架隐患类型，附标准规范要求及整改对比照片！脚手架类安全隐患总量长期居于安全隐患前3位，如现场脚手架搭设验收不规范、日常维护检查不到位，作业人员在带有缺陷的脚手架上作业，将会给现场作业人员带来极大的人身伤害安全风险，尤其是高排脚手架、承重架出现问题，极易造成群死群伤生产安全事故；通过对现场脚手架类安全隐患的详细分析和梳理，整理出现场常见20类脚手架搭设及使用过程中的隐患类型，并附相应的标准规范要求以及整改对比照片，供现场各参建方人员参照学习，提升全员识别脚手架类安全隐患的安全技能。
本文也可用于各施工单位在给现场脚手架搭设、验收人员安全交底、培训时使用，提醒其在脚手架搭设、验收过程中重点关注以下各方面的违章情形，确保现场脚手架按规范要求完成搭设并验收，并按要求做好日常检查维护，确保现场作业人员的安全。
1脚手架缺设扫地杆隐患危害：架体结构不完整，个别立杆失稳影响整体稳定性。
×脚手架缺少纵、横向扫地杆√增设纵向、横向扫地杆相关标准（JGJ130-2011第6.3.2条）要求：脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。
横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
2脚手架立杆悬空隐患危害：易造成架体不稳，受力不均衡，发生倒塌。
×脚手架立杆悬空，未落地√立杆底部敷设垫板相关标准（JGJ130-2011第8.2.3条）要求：脚手架使用过程中。
地基应无积水，底座应无松动，立杆应无悬空。
3纵向水平杆、立杆对接接头在同步或同跨内隐患危害：造成脚手架局部受力不均，影响稳定性。
×两相邻立杆接头设置在同步内√两相邻立杆接头不设置在同步内相关标准（JGJ130-2011第6.3.6条）要求：两根相邻的纵向水平杆接头不应设置在同步或同跨内；不同步或不同跨的两个相邻接头在水平方向错开距离不小于500mm；各接头中心至最近主节点距离不应大于纵距的1/3 （JGJ130-2011第6.2.1条）；两相邻的立杆接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向上错开距离不应小于500mm；各接头中心至最近主节点距离不应大于步距的1/3。
脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。
在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。
扣件式钢管脚手架通过扣件将立杆、水平杆、剪刀撑、抛撑、扫地杆、连墙件以及脚手板等组成。

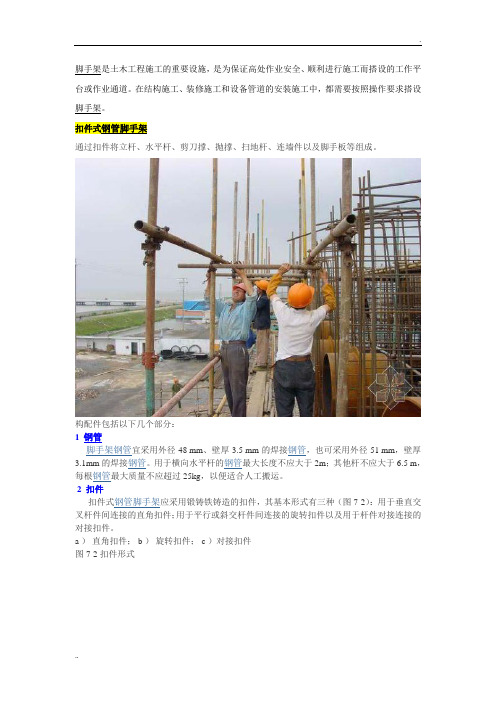

构配件包括以下几个部分：1 钢管脚手架钢管宜采用外径48 mm、壁厚3.5 mm的焊接钢管，也可采用外径51 mm，壁厚3.1mm的焊接钢管。
用于横向水平杆的钢管最大长度不应大于2m；其他杆不应大于6.5 m，每根钢管最大质量不应超过25kg，以便适合人工搬运。
2 扣件扣件式钢管脚手架应采用锻铸铁铸造的扣件，其基本形式有三种（图7-2）：用于垂直交叉杆件间连接的直角扣件；用于平行或斜交杆件间连接的旋转扣件以及用于杆件对接连接的对接扣件。
a ）直角扣件；b ）旋转扣件；c ）对接扣件图 7-2 扣件形式3 脚手板脚手板可用钢、木、竹等材料制作，每块质量不宜大于30kg。
冲压钢脚手板是常用的一种脚手板一般用厚2 mm的钢板压制而成，长度2~4 m，宽度250 mm，表面应有防滑措施。
木脚手板可采用厚度不小于50 mm的杉木板或松木制作，长度3~4m，宽度200~250 mm，两端均应设镀锌钢丝箍两道，以防止木脚手板端部破坏。
竹脚手板，则应用毛竹或楠竹制成竹串片板及竹笆板。
4 连墙件连墙件将立杆与主体结构连接在一起，可用钢管、扣件或预埋件组成刚性连墙件，也可采用钢筋作拉接筋的柔性连墙件。
5 底座底座形式有内插式和外套式两种（图7-3），内插式的外径D1比立杆内径小2 mm，外套式的内径D2比立杆外径大2 mm。
）内插式底座；b）外套式底座图7-3 扣件钢管架底座1—承插钢管；2—钢板底座碗扣式脚手架碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，不存在扣件丢失问题。
脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。
双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。
双排脚手架一般用于砌筑工程。
砌筑需要承重：丢放水泥、砖等。
单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。
单排脚手架需要把抱杆支靠在墙上。
单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以（分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上两步。
上无连墙件搭设最多2步高的架体。
步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。
5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。
9、主节点处的两个直角扣件的中心距不应大于150mm。
10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。
图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。
升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²。
导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。
脚手架示意图在建筑施工领域，脚手架是一种至关重要的临时性结构，为施工人员提供了安全的工作平台和通道，确保施工能够高效、有序地进行。
而理解脚手架的结构和组成，一张清晰准确的脚手架示意图是必不可少的。
脚手架通常由多个主要部分构成。
首先是立杆，它是垂直竖立的支柱，承担着整个脚手架的主要重量。
立杆的间距和布置方式会根据建筑物的高度、形状以及施工的要求而有所不同。
横杆则是水平连接立杆的构件，增强了脚手架的稳定性和整体性。
横杆与立杆通过扣件等连接件紧密相连，形成一个坚固的框架结构。
接下来是剪刀撑，它呈交叉状布置，就像给脚手架安装了“加固骨骼”。
剪刀撑能够有效地提高脚手架在纵向和横向的稳定性，防止其在受力时发生变形或倒塌。
脚手板是施工人员站立和工作的平台，通常铺设在横杆上。
脚手板的材质多样，有木质、钢质等，需要具备足够的强度和防滑性能，以保障施工人员的安全。
在脚手架的搭建过程中，连接件的作用不可小觑。
扣件是最常见的连接件之一，它能够将立杆、横杆等构件牢固地连接在一起。
此外，还有一些特殊的连接件，用于连接不同类型的脚手架部件。
为了让大家更直观地理解脚手架的结构，下面我们通过一张简单的脚手架示意图来进行展示。
（此处可以插入一张简单绘制的脚手架示意图）从示意图中可以看到，立杆垂直而立，间距均匀，横杆水平交错，与立杆紧密连接。
剪刀撑交叉分布，增强了整个结构的稳固性。
脚手板平整地铺设在横杆上，为施工人员提供了安全的工作平面。
需要注意的是，脚手架的搭建必须严格遵循相关的安全规范和标准。
在搭建前，需要对地基进行处理，确保其能够承受脚手架的重量。
搭建过程中，要保证每个连接件都安装牢固，不得有松动现象。
同时，还要设置防护栏杆和安全网，防止施工人员从高处坠落。
在使用脚手架的过程中，也要定期进行检查和维护。
检查立杆是否垂直、横杆是否水平、连接件是否松动等。
如果发现问题，必须及时进行修复或更换，以确保脚手架的安全性。
此外，脚手架的拆除也需要按照规定的程序进行。
