钢板梁施工要点

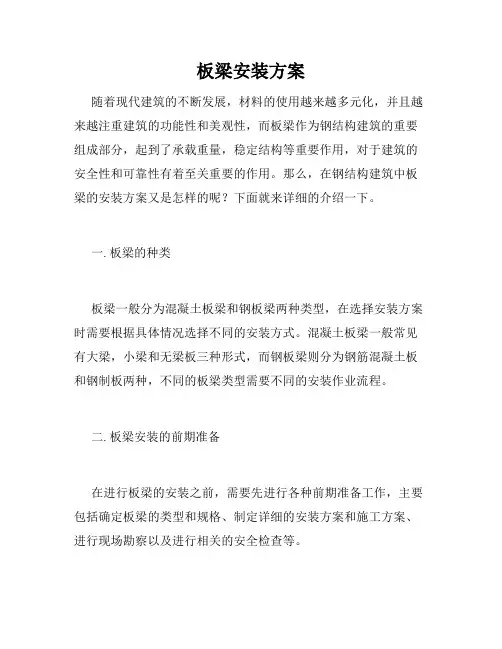

板梁安装方案随着现代建筑的不断发展，材料的使用越来越多元化，并且越来越注重建筑的功能性和美观性，而板梁作为钢结构建筑的重要组成部分，起到了承载重量，稳定结构等重要作用，对于建筑的安全性和可靠性有着至关重要的作用。

那么，在钢结构建筑中板梁的安装方案又是怎样的呢？下面就来详细的介绍一下。

一. 板梁的种类板梁一般分为混凝土板梁和钢板梁两种类型，在选择安装方案时需要根据具体情况选择不同的安装方式。

混凝土板梁一般常见有大梁，小梁和无梁板三种形式，而钢板梁则分为钢筋混凝土板和钢制板两种，不同的板梁类型需要不同的安装作业流程。

二. 板梁安装的前期准备在进行板梁的安装之前，需要先进行各种前期准备工作，主要包括确定板梁的类型和规格、制定详细的安装方案和施工方案、进行现场勘察以及进行相关的安全检查等。

三. 板梁安装的具体步骤1. 板梁的吊装板梁的吊装是整个板梁安装中的重要环节，也是最容易出现安全问题的环节。

首先需要进行安全检查，确定起重机械的设备是否完整，掌握好起重吊装要点，同时需要布置好各种需要使用的吊装工具和安全绳索材料等。

在确保一切就绪后，需要将板梁按照规定的材料进行绑扣，然后通过吊车将板梁吊起，将其准确地放置到预定的位置当中。

2. 板梁的焊接板梁在安装过程中需要进行焊接，主要包括接头的组装和板梁之间的焊接。

在进行焊接之前需要根据设计要求和规范要求进行测量和校准，保证板梁的大小、角度以及平整度。

焊接过程中需要特别注意安全保护措施，确保焊接过程中不会发生安全事故。

3. 板梁的接头调整和固定在进行板梁的接头调整和固定时需要对板梁进行位置调整，使其达到预定的位置和大小要求。

在进行固定过程中需要采用严格的安全措施，确保固定后的板梁安全可靠。

4. 板梁的压浆加固板梁在固定后还需要进行压浆加固的工作，主要是通过混凝土压浆封住板梁的边缘，保护板梁表面不受损坏，同时增强板梁的稳定性和承载力。

四. 安装方案的注意事项在进行板梁的安装方案制定时需要注意一些事项，主要包括对板梁的规格、大小等进行仔细的测量和核对；在进行吊装操作时需要关注吊车起重量、焊接质量等问题，并且要保证吊装过程中的平衡性；在焊接过程中需要注意安全保护和防火措施，确保焊接过程中不会发生事故；在接头调整和固定之前需要进行严格的检查和测试等。

组合钢板梁桥面板施工方案1. 引言组合钢板梁桥是一种常用的桥梁结构，其特点是轻巧、耐久，适用于中小跨径的桥梁建设。

本文将介绍组合钢板梁桥面板的施工方案，包括施工准备、材料准备、施工工序等内容。

2. 施工准备在进行组合钢板梁桥面板的施工之前，需要确保以下准备工作完成：•桥墩施工：确保桥墩的基础稳固、结构完好，并满足设计要求。

•转运准备：将预制的组合钢板梁运到施工现场，确保运输安全。

•施工设备：准备好所需的施工设备，如吊车、起重机等。

3. 材料准备进行组合钢板梁桥面板施工所需的材料包括：•组合钢板梁：根据设计要求进行预制，并进行质量检验。

•钢筋：根据设计要求进行预制，并进行质量检验。

•砂浆：用于填充组合钢板梁的砂浆孔隙，增加桥面板的稳定性。

•预应力张拉设备：用于对组合钢板梁进行预应力张拉。

4. 施工工序组合钢板梁桥面板的施工主要分为以下几个工序：4.1 拼装组合钢板梁拼装组合钢板梁是组合钢板梁桥面板施工的重要步骤。

具体工序如下：•将预制的组合钢板梁运到施工现场。

•按照设计要求，将组合钢板梁进行拼装。

注意保证组合钢板的连接牢固、无松动。

•进行质量检验，确保拼装的组合钢板梁满足设计要求。

4.2 安装和固定组合钢板梁安装和固定组合钢板梁是确保桥面板稳定的关键步骤。

具体工序如下：•将预制的组合钢板梁卸载到桥墩上。

•使用吊车或起重机将组合钢板梁抬升到位，并与桥墩上的钢筋连接。

•使用膨胀螺栓或焊接的方式固定组合钢板梁与桥墩。

4.3 填充砂浆和张拉预应力填充砂浆和张拉预应力是增加组合钢板梁桥面板稳定性的关键步骤。

具体工序如下：•在组合钢板梁之间的孔隙中填充砂浆，保证桥面板的整体稳定性。

•针对需要进行预应力的组合钢板梁，使用预应力张拉设备进行张拉。

•进行质量检验，确保填充的砂浆和张拉的预应力满足设计要求。

4.4 后处理工作后处理工作主要包括清理施工现场、进行验收等工作。

具体工序如下：•清理施工过程中产生的垃圾和杂物，保持施工现场的整洁。

钢板组合梁桥面板安装施工工法钢板组合梁桥面板安装施工工法一、前言钢板组合梁桥面板安装是一种常用的桥梁建设技术，在许多工程施工中被广泛应用。

本文将详细介绍钢板组合梁桥面板安装的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析及工程实例。

二、工法特点钢板组合梁桥面板安装工法的特点主要包括：快速、节省材料、施工便捷和具有一定的预制环节。

其中，快速是该工法的最大优势，通常可以在较短的时间内完成桥面板的安装，从而减少了工期。

此外，使用钢板组合梁桥面板可以节省材料，减轻桥梁结构的自重负担，并且具有较好的承载能力和抗震性能。

三、适应范围钢板组合梁桥面板安装工法适用于各类桥梁建设项目，不论是城市快速路、高速公路还是铁路桥梁等，都可以采用该工法进行桥面板的安装。

此外，该工法还可以适应不同的地质条件和气候环境，具有较高的通用性和适应性。

四、工艺原理钢板组合梁桥面板安装施工工法是基于以下工艺原理进行的：1. 基础处理：进行地基加固和桥墩建设，以提供稳定的基础支撑。

2. 桥面板制作：根据设计要求，进行钢板组合梁桥面板的预制制作，包括钢板切割、焊接、表面处理等工艺。

3. 桥面板安装：通过预制的钢板组合梁桥面板进行现场拼装和安装，包括临时支撑构件的搭设、板梁的组合拼装以及连接件的安装等步骤。

五、施工工艺钢板组合梁桥面板安装的施工工艺包括以下几个阶段：1. 前期准备：包括场地清理、材料准备、机具设备调试等工作。

2. 基础处理：进行地基加固和桥墩建设，确保基础的稳定性和承载能力。

3. 钢板组合梁制作：根据设计要求进行钢板的切割、焊接和表面处理，完成预制钢板组合梁的制作。

4. 桥面板安装：先进行临时支撑构件的搭设，然后进行预制钢板组合梁的拼装和安装，最后完成连接件的安装和调整。

5. 后期工作：包括清理现场、拆除临时支撑、进行施工记录和验收等工作。

六、劳动组织钢板组合梁桥面板安装的劳动组织主要包括施工队伍的组成和任务划分。

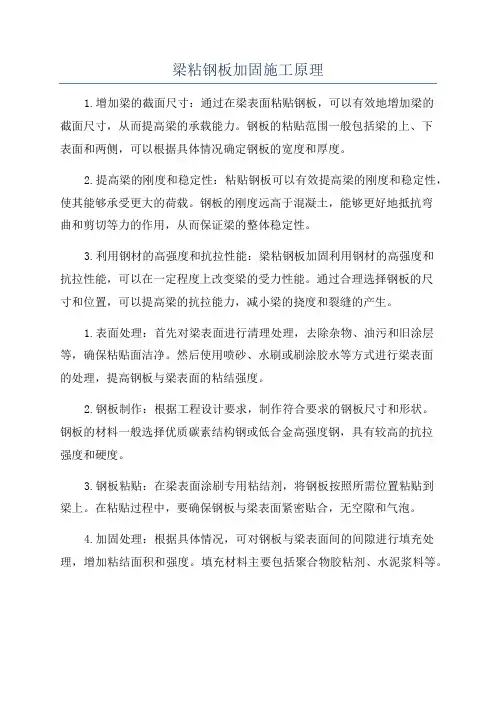

梁粘钢板加固施工原理1.增加梁的截面尺寸：通过在梁表面粘贴钢板，可以有效地增加梁的截面尺寸，从而提高梁的承载能力。

钢板的粘贴范围一般包括梁的上、下表面和两侧，可以根据具体情况确定钢板的宽度和厚度。

2.提高梁的刚度和稳定性：粘贴钢板可以有效提高梁的刚度和稳定性，使其能够承受更大的荷载。

钢板的刚度远高于混凝土，能够更好地抵抗弯曲和剪切等力的作用，从而保证梁的整体稳定性。

3.利用钢材的高强度和抗拉性能：梁粘钢板加固利用钢材的高强度和抗拉性能，可以在一定程度上改变梁的受力性能。

通过合理选择钢板的尺寸和位置，可以提高梁的抗拉能力，减小梁的挠度和裂缝的产生。

1.表面处理：首先对梁表面进行清理处理，去除杂物、油污和旧涂层等，确保粘贴面洁净。

然后使用喷砂、水刷或刷涂胶水等方式进行梁表面的处理，提高钢板与梁表面的粘结强度。

2.钢板制作：根据工程设计要求，制作符合要求的钢板尺寸和形状。

钢板的材料一般选择优质碳素结构钢或低合金高强度钢，具有较高的抗拉强度和硬度。

3.钢板粘贴：在梁表面涂刷专用粘结剂，将钢板按照所需位置粘贴到梁上。

在粘贴过程中，要确保钢板与梁表面紧密贴合，无空隙和气泡。

4.加固处理：根据具体情况，可对钢板与梁表面间的间隙进行填充处理，增加粘结面积和强度。

填充材料主要包括聚合物胶粘剂、水泥浆料等。

5.钢板连接：当加固的梁长度较长时，需要将钢板进行连接处理。

常用的连接方式有焊接、螺栓连接和粘贴胶接等。

连接处理应确保连接部位的强度和稳定性。

梁粘钢板加固是一种简便有效的梁加固方法，能够提高梁结构的承载力、刚度和稳定性。

在施工过程中，需要合理设计加固方案，选择合适的钢板尺寸和材料，并严格控制施工质量，确保加固效果满足设计要求。

同时还需要注意施工安全，采取有效的安全措施，保证施工人员的人身安全。

钢板组合梁施工方案1. 引言钢板组合梁是一种常用的结构形式，适用于跨度较大、荷载较重的建筑和桥梁工程。

本文将介绍钢板组合梁的施工方案，包括材料准备、施工步骤、安全措施等内容，以帮助工程师和施工人员更好地进行施工工作。

2. 材料准备2.1 钢板钢板是钢板组合梁的主要构建材料，必须选择质量可靠的钢板供应商，确保材料的强度和耐久性符合设计要求。

钢板的尺寸和厚度应根据梁的跨度和荷载进行计算，以满足结构强度和稳定性的要求。

2.2 焊接材料焊接材料包括焊条和焊丝，用于将钢板进行焊接连接。

必须选择与钢板材料相匹配的焊接材料，以保证焊接接头的强度和可靠性。

焊接材料的选取应符合相关标准和规范的要求。

2.3 螺栓和螺母螺栓和螺母用于钢板组合梁的连接。

在施工前，必须对螺栓和螺母进行检查，确保其质量和规格符合设计要求。

螺栓的紧固力度和数量应根据设计要求进行控制，以保证梁的稳定性和承载能力。

3. 施工步骤3.1 基础施工在进行钢板组合梁的施工前，必须首先完成基础的施工工作。

包括清理施工现场、浇筑混凝土基础、安装基础支撑等步骤。

基础施工的质量和稳定性对于后续钢板组合梁的安装和使用至关重要。

3.2 钢板切割和预制根据设计要求，对钢板进行切割和预制。

切割钢板时必须保持切口的平整和垂直度，以避免焊接过程中的偏差和变形。

预制的钢板应按照设计图纸进行加工，确保加工精度和尺寸的一致性。

3.3 钢板组合和焊接根据设计图纸和施工方案，将预制的钢板进行组合和焊接。

在组合过程中，必须确保钢板之间的间距和位置符合设计要求，以保证梁的稳定性和强度。

焊接过程中，必须控制焊接温度和焊接速度，保证焊接接头的质量和可靠性。

3.4 安装和固定将焊接完成的钢板组合梁进行安装和固定。

安装过程中，必须将梁准确地放置在设计位置上，以保证整个梁系统的稳定性。

固定过程中，使用螺栓和螺母将梁与基础、支撑等部件连接起来，确保梁的位置固定和牢固。

3.5 检验和验收施工完成后，对钢板组合梁进行检验和验收。

钢板组合梁施工方法及操作要点1.1 施工工艺流程1.2 钢梁部分制作方案由于整桥发运运输尺寸超限，整体组拼需要在现场进行。

厂内制造和工地组拼工作界面划分如下：1.2.1 钢梁零件厂内制造包括以下内容：1 所有零件的下料及坡口加工；2 隔板辅助单元组焊；3 腹板单元组焊（含水平加劲肋及竖向加劲肋）；4 底板长度接料及制孔；1.2.2 现场组拼1 底板宽度接料及二次切头。

2 整体组焊。

3 边腹板水平加劲肋嵌补段组焊。

4 翼缘板剪力钉焊接。

5 表面处理及涂装。

1.3 钢梁部分制造工艺1.3.1 厂内单元件制造1、采用精密火焰切割下料，预留焊接收缩量，腹板预留适当的预拱度，用于抵消T 型单元非对称焊接时产生的挠度，下料后用赶板机校平保证钢板的平整度，并消除残余应力。

组装时要保证间距尺寸。

2、隔板采用数控精密切割后加工边缘的工艺方案，确保外形尺寸精度，选择合理的切割顺序，一定要保证各部尺寸精度；襟板分成对称的两部分分别压弯成形，采用CO2气体保护焊，应注意对称施焊，控制变形。

襟板对接处的焊缝熔透焊接，焊后打磨匀顺。

3、底板单元厂内在宽度方向上制成两块，分别完成长度接料、边缘坡口加工、支座孔、泻水孔钻制工作，制孔时以接宽焊缝坡口边缘为基准。

并注意焊缝应按标准错开。

孔群宽度方向预留6mm焊接收缩量，长度方向按0.5mm/m预留焊接收缩量。

4、制作过程中，会同监理单位进行质量检验验收。

并要求工厂提供各种材质试验、焊接试验及钢结构探伤试验报告；提供构件编号及工地预拼图。

焊缝要求：所有对接接头均为Ⅰ级焊缝；腹板与上翼板及底板之间为双面贴角焊缝，焊缝标准为Ⅰ级；其他焊缝均为Ⅱ级。

桥梁钢结构内外表面均须进行二次除锈(污)。

第一次是钢材进厂之后在下料之前要进行一次预处理-喷丸(在喷丸机上进行)。

并及时涂装车间底漆(约15-20μm)。

第二次钢构件焊接成型后在涂装之前要进行一次喷砂(金刚砂)喷砂要在密闭空间、保温保湿的条件下进行(内表面不喷砂)。

钢板桩支撑梁施工方案引言在建筑工程中，钢板桩支撑梁作为一种常用的施工技术被广泛采用。

钢板桩支撑梁通过将钢板桩嵌入地下，并在其上方加固梁，以提供地基支撑和梁的稳定性。

本文将介绍钢板桩支撑梁施工方案的具体步骤和注意事项。

施工步骤1. 前期准备在进行钢板桩支撑梁施工之前，需要进行一系列的前期准备工作： - 确定施工区域的勘测和设计工作； - 确定施工现场的安全措施，例如围栏和警示标志； - 准备所需的材料和施工设备，包括钢板桩、钢梁、挖掘机等。

2. 桩基施工2.1 桩基布置：根据设计方案，在施工区域内设置桩基布置线，并标出桩基中心线。

2.2 挖掘桩基：使用挖掘机按照布置线进行挖掘，挖至设计要求的深度和宽度。

2.3 空桩悬挑：挖掘完桩基后，根据设计要求，将桩端长度增加一定的悬挑长度。

2.4 注桩：将钢板桩嵌入地下，应根据实际情况进行逐步悬挑和注桩。

3. 支撑梁施工3.1 梁底垫层：在钢板桩顶部铺设一层梁底垫层，用于增加支撑梁的整体稳定性。

3.2 钢梁安装：将预制好的钢梁安装在钢板桩上，并进行准确定位和调整。

3.3 确认整体稳定性：通过检查和调整钢梁的位置，确保整个支撑梁的稳定性。

3.4 梁顶连接：在钢梁顶部进行加固连接，保证梁的整体刚性和稳定性。

3.5 加固与砼浇筑：根据设计要求，对支撑梁进行加固，并进行混凝土浇筑。

施工注意事项1. 安全措施•所有参与施工的人员必须佩戴符合规定的安全帽、安全鞋等个人防护设备；•在施工现场设置警示标志，并保持施工区域的围栏完整；•严禁在施工区域内吸烟，以防止火源引起事故。

2. 施工材料选择•钢板桩应符合相关标准要求，并具备足够的强度和稳定性；•钢梁的选材应根据设计要求，并确保质量合格。

3. 挖掘及注桩控制•在挖掘过程中，应遵守挖掘过程中的控制要求，确保桩基的准确度和稳定性；•在注桩过程中，应根据设计要求合理选择注桩的顺序和控制方法。

4. 支撑梁连接•钢梁连接应符合相关技术规范，确保梁的整体刚性和稳定性；•加固和砼浇筑过程中，应控制好混凝土浇筑的速度和质量。

梁粘钢板加固施工工法梁粘钢板加固是一种常用的施工工法，用于提高梁的承载能力和抗震性能。

该工法通过在梁底部粘贴钢板，并进行相应的加固处理，以增加梁的强度和刚度，从而达到加强梁的目的。

梁粘钢板加固的施工工艺主要包括以下几个步骤：1. 梁的检测与评估：在进行梁粘钢板加固之前，首先需要对梁进行检测和评估。

通过对梁的结构、材料和现有状况进行综合评估，以确定梁的受力状态和结构强度，进而确定梁粘钢板加固的具体方法和方案。

2. 加固方案设计：根据梁的实际情况和要求，结合现场具体条件，设计出针对性的加固方案。

这包括选择合适的钢板规格和类型，确定粘接材料、粘接层厚度以及加固长度等。

3. 梁表面准备：在进行粘接加固前，需要对梁表面进行准备工作。

首先，将梁表面清理干净，去除杂物和残留物；接着，进行表面处理，如喷砂、打磨等，以增加梁表面与钢板的粘接强度。

4. 粘接材料选择和准备：一般情况下，梁粘钢板加固中使用的粘接材料有两种，即结构胶和环氧树脂。

根据梁的具体要求和加固方案，选择合适的粘接材料，并按照说明书进行准备。

5. 粘接钢板：将粘接材料均匀涂布在钢板的一面，然后将钢板贴紧梁的底部。

在贴合的过程中，注意排除气泡，使钢板与梁表面充分接触，并确保钢板与梁之间的间隙均匀。

6. 压实和固化：在钢板粘贴完成后，使用相应的工具和设备对钢板进行压实，以确保粘接层的均匀性和紧密性。

然后，根据粘接材料的要求，等待一定时间，使其固化和达到设计强度。

7. 加固收尾：在钢板粘贴和固化完成后，对加固部位进行检查和验收。

如有必要，可进行补强处理，以确保加固后的梁能够满足设计要求和使用需要。

总的来说，梁粘钢板加固施工工法是一种有效且可靠的加固方法，可以显著提高梁的承载能力和抗震性能。

但在施工过程中，需要根据具体要求和实际情况，选择合适的加固方案和材料，并严格按照要求进行施工操作，以确保加固效果和安全性。

在实际应用中，还应充分考虑工期和经济成本等因素，综合施工方案的可行性和合理性，以实现加固目标。

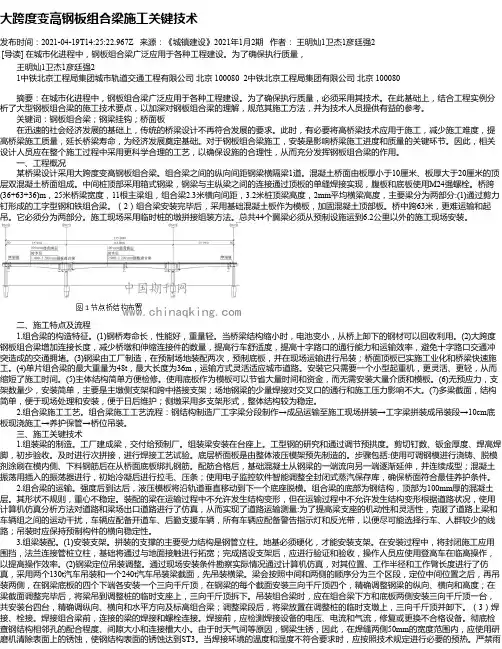

大跨度变高钢板组合梁施工关键技术发布时间：2021-04-19T14:25:22.967Z 来源：《城镇建设》2021年1月2期作者：王明灿1卫杰1彦廷强2[导读] 在城市化进程中，钢板组合梁广泛应用于各种工程建设。

为了确保执行质量，王明灿1卫杰1彦廷强21中铁北京工程局集团城市轨道交通工程有限公司北京 100080 2中铁北京工程局集团有限公司北京 100080摘要：在城市化进程中，钢板组合梁广泛应用于各种工程建设。

为了确保执行质量，必须采用其技术。

在此基础上，结合工程实例分析了大型钢板组合梁的施工技术要点，以加深对钢板组合梁的理解，规范其施工方法，并为技术人员提供有益的参考。

关键词：钢板组合梁；钢梁挂钩；桥面板在迅速的社会经济发展的基础上，传统的桥梁设计不再符合发展的要求。

此时，有必要将高桥梁技术应用于施工，减少施工难度，提高桥梁施工质量，延长桥梁寿命，为经济发展奠定基础。

对于钢板组合梁施工，安装是影响桥梁施工进度和质量的关键环节。

因此，相关设计人员应在整个施工过程中采用更科学合理的工艺，以确保设施的合理性，从而充分发挥钢板组合梁的作用。

一、工程概况某桥梁设计采用大跨度变高钢板组合梁。

组合梁之间的纵向间距钢梁横隔梁1道。

混凝土桥面由板厚小于10厘米、板厚大于20厘米的顶层双混凝土桥面组成。

中间桩顶部采用箱式钢梁，钢梁与主纵梁之间的连接通过顶板的单缝焊接实现，腹板和底板使用M24强螺栓。

桥跨(36+63+36)m，25米桥梁宽度，11根主梁组，组合梁2.3米横向间距，3.2米桩顶梁高度，2mm平均横梁高度，主要梁分为两部分:(1)通过剪力钉形成的工字型钢和铁组合梁。

（2）组合梁安装完毕后，采用基础混凝土板作为模板，加固混凝土顶部板。

桥中跨63米，更难运输和起吊。

它必须分为两部分。

施工现场采用临时桩的墩拼接组装方法。

总共44个翼梁必须从预制设施运到6.2公里以外的施工现场安装。

二、施工特点及流程1.组合梁的构造特征。

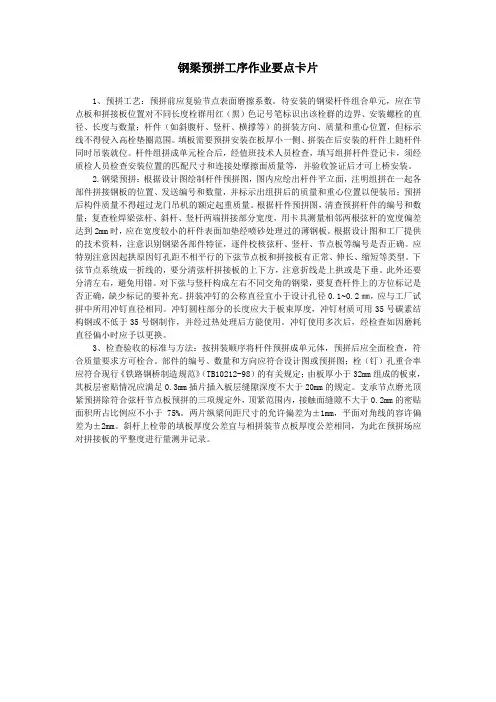

钢梁预拼工序作业要点卡片1、预拼工艺：预拼前应复验节点表面磨擦系数。

待安装的钢梁杆件组合单元，应在节点板和拼接板位置对不同长度栓群用红（黑）色记号笔标识出该栓群的边界、安装螺栓的直径、长度与数量；杆件（如斜腹杆、竖杆、横撑等）的拼装方向、质量和重心位置，但标示线不得侵入高栓垫圈范围。

填板需要预拼安装在板厚小一侧、拼装在后安装的杆件上随杆件同时吊装就位。

杆件组拼成单元栓合后，经值班技术人员检查，填写组拼杆件登记卡，须经质检人员检查安装位置的匹配尺寸和连接处摩擦面质量等，并验收签证后才可上桥安装。

2.钢梁预拼：根据设计图绘制杆件预拼图，图内应绘出杆件平立面，注明组拼在一起各部件拼接钢板的位置、发送编号和数量，并标示出组拼后的质量和重心位置以便装吊；预拼后构件质量不得超过龙门吊机的额定起重质量。

根据杆件预拼图，清查预拼杆件的编号和数量；复查栓焊梁弦杆、斜杆、竖杆两端拼接部分宽度，用卡具测量相邻两根弦杆的宽度偏差达到2mm时，应在宽度较小的杆件表面加垫经喷砂处理过的薄钢板。

根据设计图和工厂提供的技术资料，注意识别钢梁各部件特征，逐件校核弦杆、竖杆、节点板等编号是否正确。

应特别注意因起拱原因钉孔距不相平行的下弦节点板和拼接板有正常、伸长、缩短等类型。

下弦节点系统成一折线的，要分清弦杆拼接板的上下方，注意折线是上拱或是下垂。

此外还要分清左右，避免用错。

对下弦与竖杆构成左右不同交角的钢梁，要复查杆件上的方位标记是否正确，缺少标记的要补充。

拼装冲钉的公称直径宜小于设计孔径0.1~0.2㎜，应与工厂试拼中所用冲钉直径相同。

冲钉圆柱部分的长度应大于板束厚度，冲钉材质可用35号碳素结构钢或不低于35号钢制作，并经过热处理后方能使用。

冲钉使用多次后，经检查如因磨耗直径偏小时应予以更换。

3、检查验收的标准与方法：按拼装顺序将杆件预拼成单元体，预拼后应全面检查，符合质量要求方可栓合。

部件的编号、数量和方向应符合设计图或预拼图；栓（钉）孔重合率应符合现行《铁路钢桥制造规范》（TB10212-98）的有关规定；由板厚小于32mm组成的板束，其板层密贴情况应满足0.3mm插片插入板层缝隙深度不大于20mm的规定。

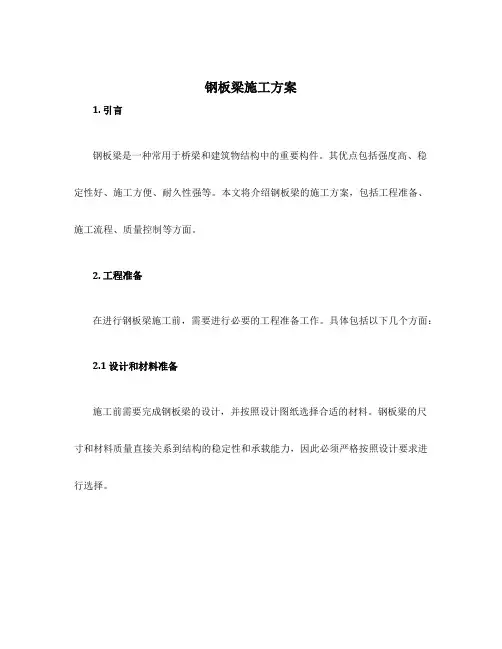

钢板梁施工方案1. 引言钢板梁是一种常用于桥梁和建筑物结构中的重要构件。

其优点包括强度高、稳定性好、施工方便、耐久性强等。

本文将介绍钢板梁的施工方案，包括工程准备、施工流程、质量控制等方面。

2. 工程准备在进行钢板梁施工前，需要进行必要的工程准备工作。

具体包括以下几个方面：2.1 设计和材料准备施工前需要完成钢板梁的设计，并按照设计图纸选择合适的材料。

钢板梁的尺寸和材料质量直接关系到结构的稳定性和承载能力，因此必须严格按照设计要求进行选择。

2.2 施工现场准备施工现场准备工作包括清理施工区域、搭建施工临时设施、解决场地排水等问题。

施工现场应确保安全、整洁，并且有足够的空间供施工人员操作。

2.3 施工人员培训施工人员应接受相关培训，熟悉钢板梁施工的工艺流程、安全注意事项等，并掌握相应操作技巧。

3. 施工流程钢板梁的施工流程可以分为以下几个步骤：3.1 预制钢板梁制作根据设计图纸，将钢板和钢筋进行预制，包括切割、焊接、磨平等工序。

同时，预制过程中需要进行质量检验，确保钢板梁的尺寸和质量符合设计要求。

3.2 基础施工在施工现场进行基础施工，包括清理基础、铺设防水层、布置钢筋网等。

基础施工的质量对于钢板梁的稳定性和承载能力至关重要，必须严格按照设计要求进行施工。

3.3 钢板梁的吊装与安装在基础施工完成后，进行钢板梁的吊装与安装。

这一步骤需要使用吊车或起重机进行钢板梁的吊装，并按照设计图纸进行正确的安装。

3.4 焊接和连接完成钢板梁的安装后，进行焊接和连接，确保各个部分的稳固性。

焊接和连接的质量对于钢板梁的整体强度和稳定性至关重要，必须由经验丰富的焊工进行操作。

3.5 补强与保护完成焊接和连接后，进行钢板梁的补强与保护工作，确保其在使用过程中不受损坏。

补强与保护的具体措施可以根据实际情况进行选择，包括刷涂保护涂料、加装防腐层等。

4. 质量控制为了确保钢板梁施工的质量，需要进行以下质量控制措施：4.1 材料质量控制在施工前，对所使用的钢板和钢筋等材料进行质量检验。

混凝土剪力墙内置钢梁施工技术导言某住宅小区住宅楼工程地下一层，车库一层，地上30/29层，每层分两个单元并且对称。

车库一层、一层梁板内放置钢梁钢板厚度为20mm，其余各层梁板内放置钢梁钢板厚度为10mm。

钢梁加工1.确定钢梁的位置、数量钢板材质为Q345B，锚入两侧墙内各500mm。

栓钉为φ16@400。

将各层钢梁构件分布位置标注在平面图中，在平面位置图旁注明钢梁的种类与数量，方便安装时核对。

依据钢梁在各层图纸中的位置分别画出各层钢梁的深化施工图（图1），其余各层同样也画出详图，方便加工制作。

图1 钢梁示意2.焊接前准备工作钢板焊接前应将钢板表面的氧化层及锈蚀清除，焊接后检查钢板的高度及宽度，允许偏差控制在依2mm以内。

焊缝高度hf=6mm。

对于焊缝应全数进行外观质量检查，并按相关规定抽检探伤。

焊缝应达到二级焊缝质量要求。

栓钉焊接前应将钢板表面的氧化层及锈蚀清除，焊接后检查栓钉高度和钢板高度、宽度，允许偏差控制在依2mm以内。

同时按规定抽检栓钉焊接质量。

钢板制孔应采用机械制孔，严禁现场用氧气切割开孔。

3.栓钉焊接（1）按深化设计图在构件上划线定位。

（2）放出十字线，便于瓷环摆放。

（3）所有焊接区域都应清理干净，不应有锈、漆及水渍。

（4）栓钉和瓷环都应干燥，否则应进行烘干。

（5）施焊前，必须对不同材质、不同规格、不同厂家和不同批号生产的栓钉，采用不同型号的焊机及焊枪进行严格的工艺参数试验。

根据“标准工艺焊接参数”及增、减10%电流值分别施焊3组，确定最佳参数，按最佳参数做2组正式试件，进行静力拉伸、反复弯曲机拉弯试验。

（6）每天正式施焊前试焊1个焊钉，用头敲击使钉弯曲大约30°，无肉眼可见裂纹方可正式施焊。

4.正式焊接（1）把栓钉放在焊枪的夹持装置中，在规定位置放上相应的保护瓷环，把栓钉插入瓷环内并与母材接触。

（2）按动电源开关，栓钉自动提升，激发电弧。

（3）焊接电流增大，使栓钉端部和母材局部表面熔化。

钢管柱、钢梁施工（一）施工要求1、材质要满足设计要求：钢材采用Q235-B热成型方管250*8；使用喷射丸、砂除锈；使用环氧富锌底漆一遍、环氧云铁中间漆两遍、厚度不小于130um，丙烯酸聚硅氧烷两遍，厚度50um；防火及其他要求满足设计要求。

钢梁类型采用200*200*5/120* 120*5、HW200*200*8* 12/200* 150*6*9规格的箱型梁、工字型梁；品种、规格为Q235B；使用喷射丸、砂除锈，涂料使用环氧富锌底漆一遍、环氧云铁中间漆两遍厚度不小于130um，丙烯酸聚硅氧烷两遍，厚度50um；防火及其他要求满足设计要求。

2、材料采购要进行订尺，并预留焊接收缩及切割余量。

（二）制作、组装1、放样、号料（1）熟悉施工图，并认真阅读技术要求及设计说明，并逐个核对图纸之间的尺寸和方向等。

直接在板料和型钢上号料，应检查号料尺寸是否正确。

（2）准备好做样板、样杆的材料，一般可采用薄钢板和小扁钢。

（3）号料前必须了解原材料的材质及规格，检查原材料的质量。

不同规格、不同材质的零件应分布号料。

并根据先大后小的原则依次号料。

钢材如有较大的弯曲、凹凸不平时，应先进行矫正。

尽量使相等宽度和长度的零件一起号料，需要拼接的同一种构件必须一起号料。

钢板长度不够需要焊接拼接时，在接缝处必须注意焊缝的大小及形状，在焊接和矫正再划线。

（4）样板、样杆上应用油漆写明加工号、构件编号、规格，同时标注上孔直径、工作线、弯曲线等各种加工符号。

（5）放样和号料应预留收缩量及切割、铣刨需要的加工余量，尽可能节约材料。

（6）主要受力构件和需要弯曲的构件，在号料时应按照工艺规定的方向取料，弯曲的外侧不应有样冲点和伤痕缺陷。

（7）本次号料的剩余材料应进行余料标识，包括余料编号、规格、材质等，以便于再次使用。

（8）表面预处理及防腐蚀处理。

（9）预处理前，对构件表面进行整修，并将金属表面铁锈、氧化皮、焊渣、灰尘、水份等清除干净。

（10）表面预处理采用抛丸除锈，使用表面清洁干净的磨料。

梁粘钢板加固施工要点
梁粘钢板加固是一种常用的结构加固方法，可以有效提高梁的承载能力和抗震性能。

在进行梁粘钢板加固施工时，需要注意以下要点：
1. 施工前的准备工作：
在进行梁粘钢板加固施工之前，必须进行详细的结构检测和评估，确保加固的必要性和可行性。

同时，还需对施工现场进行安全评估，并制定详细的施工方案和安全措施。

2. 材料选择和准备：
选择合适的粘结剂和粘钢板材料，确保其质量和性能符合相关标准和规范要求。

在施工前，需要对粘钢板进行清洗和防锈处理，以确保粘结的牢固性。

3. 施工工艺：
首先，将粘结剂涂刷在梁的表面上，然后将预先处理好的粘钢板粘贴在涂刷了粘结剂的梁面上。

在粘贴过程中，要确保粘钢板与
梁表面紧密贴合，并排除空气和水分。

粘贴完毕后，需要按照要求进行固化处理。

4. 施工质量控制：
在施工过程中，必须进行严格的质量控制。

对每一道工序都要进行验收，并及时处理施工中发现的问题。

同时，要做好施工记录和检测报告的记录，以备后续参考。

5. 施工后的检测和评估：
在梁粘钢板加固施工完成后，需要进行详细的检测和评估，以验证加固效果和质量。

如果发现施工存在问题或加固效果不理想，需要及时进行修复或改进。

梁粘钢板加固施工是一项技术性较强的工程，需要专业的施工队伍和合理的工艺流程。

在施工过程中，务必按照相关标准和规范进行操作，以确保施工质量和施工安全。

以上是梁粘钢板加固施工的要点，希望对您有所帮助。

钢结构施工重点难点及处理措施根据对已施工过同类工程的理解、认真分析施工图纸并研究工程所在地理位置、环境特征等，我们确定了本工程的特点、关键点，分析及措施要点如下：第一节、钢结构安装施工测量本工程厂房有“高”、“重”、“大”、“难”的施工特点，而施工测量贯穿于整个主厂房施工的全过程，其测量方法和测量精度对建筑工程质量和施工进度都起着至关重要的作用。

必须采用测量新方法和新技术、合理选用先进测量仪器，以求大幅度提高测量精度。

保证厂房各种钢构件的顺利安装。

处理措施（一）测量仪器配备及主要精度指标（1）测量仪器器具配备选用仪器不能只看仪器的标称值，而要从仪器的实际精度、基本技术参数与结构特点出发给予全面考虑，以确保测量结果的可靠性。

考虑到厂房柱基施工、钢结构安装的特点对施工测量的要求，选用了如下测量仪器器具：2″级经纬仪2 台（以下简称经纬仪）；自动安平水准仪1 台（以下简称水准仪），其每km 往返测高差中数偶然中误差为±0.7mm；③普通DS3 水准仪1 台；④HSP-50m 高精度钢卷尺2 把（以下简称钢卷尺）。

以上测量仪器器具使用前必须满足“三检制”的要求，即年检、期检、日检。

（2）主要精度指标按现行钢结构施工规范、工程测量规范及设计要求，主厂房各结构部分的施测主要精度指标如表：（二）厂房钢结构安装测量主厂房钢结构部分包括钢柱、吊车梁、屋架、梁边等，由于屋架、边梁等钢结构安装对测量精度要求不高，因此，下面仅对钢柱、吊车梁的安装测量进行阐述。

1、钢结构安装前的准备工作⑴柱基中心线、标高复核：安装单位在安装前应详细复测柱基中线、柱距、杯口及杯底的标高等有关实际数据，并计算出杯底标高修正值H（实测值与设计值之差），为安装提供依据⑵定出柱身三面的中心线及柱身±0 标高：除牛腿位的反面外，其余柱身3 面均应在柱上、中、下3 处量定出柱面的几何中心点；并用钢卷尺沿牛腿面往柱底方向量定出柱身三面的±0 标高，且计算出柱身长度修正值h（柱长实测值与设计值之差）。

钢板梁桥施工方案一、工程概况与目标本次钢板梁桥施工工程旨在构建一座稳固、安全的桥梁，以满足交通通行需求。

工程将采用高质量的钢板梁作为主要承重结构，确保桥梁在承载能力及使用寿命上达到设计要求。

二、施工准备与条件场地勘查：对施工现场进行详细勘查，了解地质条件、周围环境及施工难点。

施工方案制定：根据勘查结果，制定详细的施工方案，包括施工顺序、工期安排等。

材料准备：按照设计要求，采购符合标准的钢板梁及其他辅助材料。

施工设备准备：准备必要的施工设备，如吊车、焊接机等，确保施工顺利进行。

三、钢板梁选择与检验钢板梁选择：根据设计要求，选择合适规格、材质的钢板梁，确保其承载能力满足要求。

钢板梁检验：对采购的钢板梁进行严格检验，包括外观检查、尺寸测量、材质检测等，确保质量合格。

四、施工方法与流程基础施工：按照设计要求进行桥梁基础施工，确保基础稳固。

钢板梁拼装：在施工现场进行钢板梁的拼装，确保拼装精度符合设计要求。

梁体安装：将拼装好的钢板梁进行安装，确保梁体位置准确、稳定。

五、临时支撑与固定在钢板梁安装过程中，设置临时支撑以确保梁体稳定。

同时，采用适当的固定措施，防止梁体在风力、温度等因素作用下发生位移。

六、钢板梁吊装与定位吊装设备选择：根据钢板梁的尺寸和重量，选择合适的吊装设备进行吊装作业。

吊装作业：在吊装过程中，确保吊装平稳、安全，避免对钢板梁造成损伤。

梁体定位：将吊装到位的钢板梁进行精确定位，确保梁体位置符合设计要求。

七、连接与焊接工艺连接方式：根据设计要求，采用合适的连接方式，如螺栓连接、焊接等。

焊接工艺：若采用焊接连接，应选择合适的焊接方法和焊接材料，确保焊接质量符合要求。

同时，对焊接过程进行严格监控，避免焊接缺陷的产生。

八、质量检测与验收质量检测：在施工过程中，对关键工序进行质量检测，如钢板梁的拼装精度、焊接质量等。

若发现不合格项，应及时进行整改。

工程验收：施工完成后，组织相关部门进行工程验收。

验收内容包括桥梁的外观质量、承载能力、稳定性等。

钢板梁施工方案钢板梁是一种常用于建筑施工中的结构材料，其具有轻质、高强度、耐腐蚀等特点，广泛应用于工厂、仓库、桥梁等建筑中。

下面是一个700字的钢板梁施工方案。

一、设计与准备工作1. 根据实际情况和设计要求，确定钢板梁的尺寸、数量和材质。

2. 制定详细的施工方案，包括材料采购、设备选择、工序安排等。

3. 准备所需的施工工具和设备，包括起重机械、焊接设备、切割设备等。

二、材料准备1. 根据设计要求，采购符合标准的钢板和焊接材料。

2. 对钢板进行处理，包括切割、钻孔和磨光等工艺，以确保其达到设计要求。

三、施工过程1. 安装起重机械，并进行相关安全措施的检查和确认。

2. 根据设计要求，将钢板吊装到施工现场，进行临时固定。

3. 根据梁的尺寸和形状，在施工现场进行钢板的切割和焊接，完成梁的组装。

4. 进行角焊缝和对接焊缝的焊接，确保焊缝的质量和强度。

5. 对焊接部位进行除渣和研磨处理，确保焊缝的光洁度和平整度。

6. 检查并纠正组装和焊接中的偏差，确保梁的几何尺寸和位置的精确度。

7. 对梁进行临时或永久固定，以确保其在使用过程中的稳定性和安全性。

8. 检查梁的质量和外观，完成施工任务。

四、安全措施1. 在施工现场设置警示标志，明确施工区域和危险区域。

2. 组织作业人员进行安全教育和培训，提高他们的安全意识和技能。

3. 对施工现场进行清理和整理，确保没有杂物和障碍物。

4. 定期检查起重机械和焊接设备的安全性能，确保其正常运行。

5. 严格执行焊接工艺规程和操作规范，确保焊接质量和安全。

五、质量控制1. 对钢板进行质量检验，包括尺寸、表面质量和材质等方面。

2. 对焊接工艺进行质量控制，包括预热温度、焊接电流和速度等参数。

3. 对焊缝进行无损检测和可视检验，确保焊缝的质量和强度。

4. 对梁的几何尺寸和位置进行测量和调整，确保其达到设计要求。

综上所述，这是一个钢板梁施工方案的基本步骤和要点。

在实际施工中，还应根据具体情况和要求进行调整和完善，以确保施工质量和安全。
