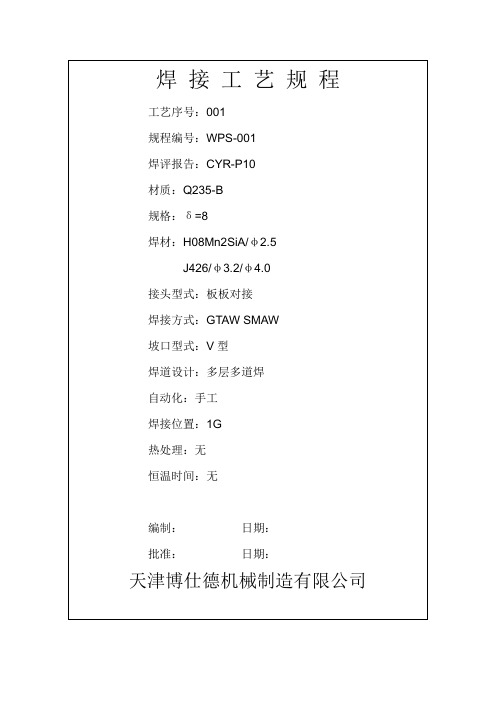

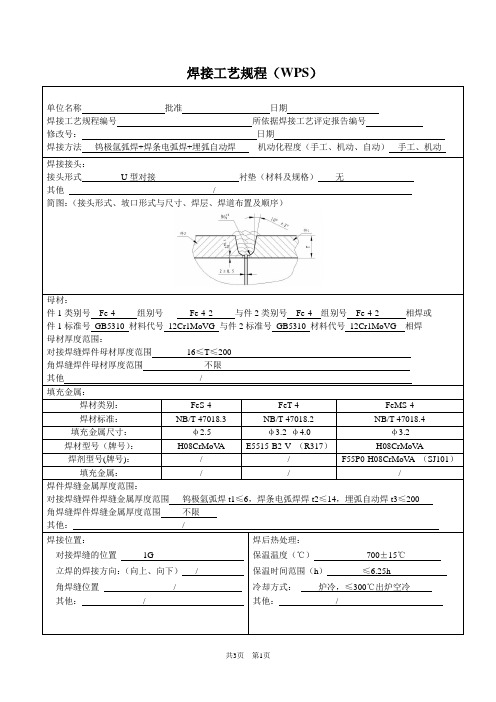

焊接工艺规程（WPS）单位名称批准日期焊接工艺规程编号所依据焊接工艺评定报告编号修改号：日期焊接方法钨极氩弧焊+焊条电弧焊+埋弧自动焊机动化程度（手工、机动、自动）手工、机动焊接接头：接头形式U型对接衬垫（材料及规格）无其他/简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）母材：件1类别号Fe-4 组别号Fe-4-2 与件2类别号Fe-4 组别号Fe-4-2 相焊或件1标准号GB5310 材料代号12Cr1MoVG 与件2标准号GB5310 材料代号12Cr1MoVG 相焊母材厚度范围：对接焊缝焊件母材厚度范围16≤T≤200角焊缝焊件母材厚度范围不限其他/填充金属：焊材类别：FeS-4 FeT-4 FeMS-4焊材标准：NB/T 47018.3 NB/T 47018.2 NB/T 47018.4填充金属尺寸：φ2.5 φ3.2 φ4.0 φ3.2焊材型号（牌号）：H08CrMoV A E5515-B2-V （R317）H08CrMoV A焊剂型号(牌号)：/ / F55P0-H08CrMoV A （SJ101）填充金属：/ / /焊件焊缝金属厚度范围：对接焊缝焊件焊缝金属厚度范围钨极氩弧焊t1≤6，焊条电弧焊焊t2≤14，埋弧自动焊t3≤200角焊缝焊件焊缝金属厚度范围不限其他：/焊接位置：对接焊缝的位置1G立焊的焊接方向：（向上、向下）/ 角焊缝位置/其他：/ 焊后热处理：保温温度（℃）700±15℃保温时间范围（h）≤6.25h冷却方式：炉冷，≤300℃出炉空冷其他：/预热：最小预热温度（℃）150℃最大道间温度（℃）300℃保持预热时间整个焊接过程加热方式火焰加热、电加热气体：气体气体种类混合比流量(L/min) 保护气Ar 100 8-12消氢：加热温度（℃）/ 保温时间（℃）/ 其他：/ 尾部保护气体/ / / 背部保护气体/ / /电特性焊层焊道焊接方法填充金属焊接电流电弧电压范围（V）焊接速度（cm/min）线能量(KJ/cm) 牌号直径电流类型和极性电流范围（A）打底层单道钨极氩弧焊H08CrMoV A φ2.5 直流正接90-130 11-14 5-8填充多道焊条电弧焊E5515-B2-V φ3.2 直流反接110-140 22-26 10-12填充多道焊条电弧焊E5515-B2-V φ4.0 直流反接140-180 22-28 13-15填充多道埋弧自动焊H08CrMoV ASJ101φ3.2 直流反接400-450 29-32 38-42其它层多道埋弧自动焊H08CrMoV ASJ101φ3.2 直流反接450-500 30-33 37-42钨极类型及直径：铈钨极φ2.4 喷嘴直径：φ8、φ10焊接电弧种类（喷射弧、短路弧等）：／焊丝送丝速度：／技术措施：摆动焊或不动焊摆动／不摆动摆动参数钨极氩弧焊摆动宽度≤7.5mm，焊条电弧焊φ3.2焊条动宽度≤9.5mm，焊条电弧焊φ4.0焊条动宽度≤12mm背面清根方法／单道焊或多层焊（每面）多层多道单丝焊或多丝焊单丝焊导电嘴至工件距离（mm）／锤击／工艺要点：1、焊前打磨要求：应将坡口表面及附近母材内外表面的氧化皮、油、漆、垢、锈等清理干净，直至发出金属光泽，清理范围为：a)对接接头每侧各为10-15mm；b)角接接头焊角K值加10mm。

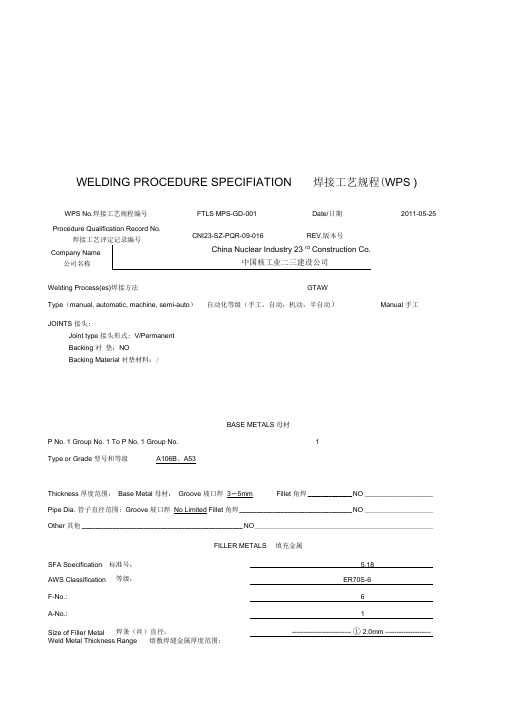

WELDING PROCEDURE SPECIFIATION焊接工艺规程(WPS )Welding Process(es)焊接方法GTAWType （manual, automatic, machine, semi-auto ） 自动化等级（手工，自动，机动，半自动）Manual 手工JOINTS 接头:Joint type 接头形式: V/Permanent Backing 衬 垫：NOBacking Material 衬垫材料：/BASE METALS 母材P No. 1 Group No. 1 To P No. 1 Group No. 1Type or Grade 型号和等级A106B 、A53Thickness 厚度范围： Base Metal 母材： Groove 坡口焊 3〜5mm Fillet 角焊 _____________ N O __________________Pipe Dia. 管子直径范围: Groove 坡口焊 No Limited Fillet 角焊 _________________________________ N O __________________ Other 其他 _______________________________________________ NO _______________________________________________FILLER METALS填充金属SFA Specification 标准号： 5.18 AWS Classification等级：ER70S-6F-No.:6A-No.:1Size of Filler Metal 焊条（丝）直径：-------------------------- ① 2.0mm --------------------Weld Metal Thickness Range 熔敷焊缝金属厚度范围:WPS No.焊接工艺规程编号 Procedure Qualification Record No.FTLS MPS-GD-001 CNI23-SZ-PQR-09-016Date/日期 2011-05-25REV.版本号WELDING PROCEDURE SPECIFIATION焊接工艺规程(WPS )Current 电流 AC 或 DCDCAmps (A)安培(范围) See Below Table Polarity 极性 _________________ Volts(V)伏特DCENSee Below TableTungsten electrode size车乌极尺寸和类型: 中2.5mm 铺车乌极 Mode of metal transfer for GMAW 金属过渡方式(GMAW): N/AElectrode wire speed range 送丝速度范围: N/AString or Weave Bead 直进焊或横摆焊： Orifice gas cup size 喷嘴或喷嘴尺寸：__________ Initial and interpass cleaning (Brushing or grinding,etc.) Method of back gouging 背面清根方法： _________ Oscillation 横摆方法：____________________________ Distance from contact tube to work piece 导电嘴至工件距离:Multiple or single pass (per side) 多焊道或单焊道: Multiple or single electrode 多丝焊或单丝焊: ________________Travel Speed (Range) 焊接速度(范围): _____________________Peening 捶击有无： _______________________________________ Other 其它：TECHNIQUE 焊接技术String Bead 无摆动 中 12~14mm 底焊道和中焊道清理方式(刷理或打磨等)：Grinding/打磨NO/无 NO 5~10mm Multiple/ 多焊［首 Single electrode 单丝焊 See Below Table NO NOWeld Layer(s) 焊层 Process 焊接 方法 Filler Metal 填充金属 Current(A)电流 Volt.Range Travel Speed GTAW GTAWClass 种类ER70S-6 ER70S-6Dia.(mm) 直径 中2.0中2.0Polarity 极性 DCEN DCENAmp.Range 安培 60~80 60~90(V)电压 范围 10~13 10~15Range (cm/min) 焊接速度范围5~8 6~8Note 备注 15~20 15~20WELDING PROCEDURE SPECIFIATION 焊接工艺规程（WPS ）SFA Specification 标准号： ____________________ 5.18/5.1标准号：____________________AWS Classification 等级：_________________ ER70S-6 __F-No. : __________________ 6 ______A-No. : __________________ 1 ______Size of Filler Metal 焊条（丝）直径： _________________ ① 2.4/3.2mmWeld Metal Thickness Range 熔敷焊缝金属厚度范围：Groove 坡口焊缝：----------------- 5~7mm ------Fillet 角焊缝: NO Wire-flux (category No.) 焊丝一焊剂(分类号): NO Wire, Electrode, Flux trade name 焊丝、焊条、焊剂商标名称: TianTai 天泰 Consumable insert 可熔化嵌条: NO Other 其他 NOWELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS ）POSITIONS 焊接位置 Position of Groove 坡口 的位置：Weld progression 焊接方向：Fillet Weld Location 角焊位置： POSTWELD HEAT TREATMENT 焊后热处理Preheat temp min最小预热温度 1G/2G/5G 向上 NO PREHEAT 预热处理 10 C Interpass temp max最大层间温度250 C Preheat maintenance预热保持方式N/A Temperature 温度范围：NOTime 时间范围NOGAS 气体gas(es) % flow rate composition 流量气体 混合比Shielding Ar99.99% 15~20L/min保护气Trailing NO NONO尾部保护气BackingNO NONO背部保护气Current 电流 AC 或 DC DC ELECTRICAL CHARACTERISTICS 电特性 DCEN Polarity 极性Amps （A ）安培（范围）See Below Table Volts(V)伏特 See Below Table Tungsten electrode size 车乌极尺寸和类型： Mode of metal transfer for GMAW 金属过渡方式(GMAW):中2.5mm 铺车乌极 N/A Electrode wire speed range 送丝速度范围:N/A String or Weave Bead 直进焊或横摆焊Orifice gas cup size 喷嘴或喷嘴尺寸： Method of back gouging 背面清根方法Oscillation 横摆方法：________________ N/A Distance from contact tube to work piece 导电嘴至工件距离: Multiple or single pass (per side) 多焊道或单焊道： ________ Multiple or single electrode 多丝焊或单丝焊: Travel Speed (Range) 焊接速度(范围): _____________________Peening 捶击有无： _______________________________________ 5~10mm Multiple/多焊道 Single electrode_单丝焊 See Below TableNOWELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS ）China Nuclear Industry 23 rd Construction Co.中国核工业二三建设公司Company Name公司名称WPS No.焊接工艺规程编号 FTLS MPS-GD-003 Date/日期 2011-05-25Procedure Qualification Record No.焊接工艺评定记录编号CNI23-SZ-PQR-09-015REV.版本号 Welding Process （es ）焊接方法GTAW/SMAWType(manual, automatic, machine, semi-auto) 自动化等级(手工，自动，机动，半自动) JOINTS 接头：Joint type 接头形式: V/Permanent Backing 衬 垫：NOBacking Material 衬垫材料：/P No. Group No. To P No.Type or Grade 型号和等级 A106B 、A53Thickness 厚度范围：Base Metal 母材：Groove 坡口焊 6-10mm Fillet 角焊 _______________________ NO _________________ Pipe Dia. 管子直径范围: Groove 坡口焊 __________ No Limited ______ F illet 角焊 _____________ NO ________________ Other 其他 _______________________________________________ NO ________________________________________________FILLER METALS 填充金属SFA Specification 标准号： 5.18/ 5.1AWS Classification 等级： ____________ ER70S-6/E7016 F-No. : __________________ 6/4 _____ A-No. :__________________ 1 ______ Size of Filler Metal 焊条（丝）直径： _________________ ①2.4/3.2mmWeld Metal Thickness Range熔敷焊缝金属厚度范围：Groove 坡口 焊缝：_________________ 6〜10mmTungsten electrode size车乌极尺寸和类型:Mode of metal transfer for GMAW 金属过渡方式(GMAW):Electrode wire speed range送丝速度范围:Multiple/ 多焊［首 Single electrode 单丝焊 See Below TableWire, Electrode, Flux trade name 焊丝、焊条、焊剂商标名称: TianTai 天泰Consumable insert 可熔化嵌条: NO Other 其他NOWELDING PROCEDURE SPECIFIATION焊接工艺规程(WPS )POSITIONS 焊接位置Position of Groove 坡口 的位置： Weld progression 焊接方向： Fillet Weld Location 角焊位置：1G/2G/5G 向上 NOPREHEAT 预热处理Preheat temp min 最小预热温度 10 C Interpass temp max 最大层间温度 250 C Preheat maintenance预热保持方式N/ACurrent 电流 AC 或 DCDCPolarity 极性DCEN/DCEP Amps （A ）安培（范围） See Below TableVolts(V)伏特See Below Table 中2.5mm 铺车乌极 N/A N/A5~10mm Distance from contact tube to work piece 导电嘴至工件距离: Multiple or single pass (per side) 多焊道或单焊道: Multiple or single electrode多丝焊或单丝焊:Travel Speed (Range) 焊接速度(范围): _____________________ Peening 捶击有无： _______________________________________NOWELDING PROCEDURE SPECIFIATION焊接工艺规程(WPS )Procedure Qualification Record No.焊接工艺评定记录编号Welding Process(es)焊接方法JOINTS 接头：Joint type 接头形式: V/Permanent Backing 衬 垫：NO Backing Material 衬垫材料：BASE METALS 母材P No. 1 Group No. 1 To P No. 1 Group No. 1Type or Grade 型号和等级 A106B 、A53Thickness 厚度范围： Base Metal 母材： Groove 坡口焊 NO Fillet 角焊3〜5mm Pipe Dia. 管子直径范围:Groove 坡口焊 NO Fillet 角焊 No LimitedOther 其他 _______________________________________________ NO ________________________________________________FILLER METALS填充金属SFA Specification 标准号： AWS Classification 等级： F-No.: A-No.:Size of Filler Metal 焊条(丝)直径： Weld Metal Thickness Range熔敷焊缝金属厚度范围:Groove 坡口焊缝： Fillet 角焊缝：WPS No.焊接工艺规程编号 FTLS MPS-GD-004 Date/日期2011-05-25 CNI23-SZ-PQR-09-016REV.版本号 GTAW Type(manual, automatic, machine, semi-auto)自动化等级（手工，自动，机动，半自动）Manual 手工5.18ER70S-66 1① 2.0mm___ NO 3.0-5.0mmNOWire-flux (category No.) 焊丝一焊剂(分类号)：Consumable insert 可熔化嵌条: Other 其他WELDING PROCEDURE SPECIFIATION焊接工艺规程(WPS )Tungsten electrode size车乌极尺寸和类型： Mode of metal transfer for GMAW 金属过渡方式(GMAW):Electrode wire speed range送丝速度范围： ____________________________________ NA _________________________TECHNIQUE 焊接技术String or Weave Bead 直进焊或横摆焊： ___________________________ String Bead 无摆动 _____________________________Orifice gas cup size 喷嘴或喷嘴尺寸： ① 10~14mm Initial and interpass cleaning (Brushing or grinding,etc.) 底焊道和中焊道清理方式 (刷理或打磨等): Grinding/ 打磨Method of back gouging背面清根方法： NO/无Oscillation 横摆方法： _______________________________________________ / _____________________________________________ Distance from contact tube to work piece 导电嘴至工件距离:______ 5~10mm __________________________________Multiple or single pass (per side) 多焊道或单焊道： __________________ Multiple/ 多煌谐 ________________________________Multiple or single electrode多丝焊或单丝焊: Single electrode 单丝.焊Travel Speed (Range) 焊接速度(范围)： See Below TablePeening 捶击有无： _________________________________________________ NO _______________________________________NO NOPOSITIONS 焊接位置Position of Groove 坡口 的位置： Weld progression 焊接方向： Fillet Weld Location 角焊位置：NO 向上 1F/2F/2FR/4F/5FPREHEAT 预热处理POSTWELD HEAT TREATMENT 焊后热处理Temperature 温度范围： Time 时间范围：NO NOPreheat temp min 最小预热温度 10 C Shielding 保护气 Interpass temp max 最大层间温度 250 C Trailing 尾部保护气 gas(es) 气体ArNO Preheat maintenance 预热保持方式N/ABacking 背部保护气NOCurrent 电流 AC 或 DC DCAmps (A)安培(范围)GAS 气体%composition 混合比99.99% NO NOflow rate 流量 15~20L/minNO NOELECTRICAL CHARACTERISTICS 电特性DCENPolarity 极性See Below Table Volts(V)伏特See Below Table①2.0/2.5mm 铺车乌极N/AWELDING PROCEDURE SPECIFIATION 焊接工艺规程（WPS ）Company Name China Nuclear Industry 23 rd Construction Co.公司名称中国核工业二三建设公司（BASE METALS 母材P No. 1 Group No. 1 To P No. 1 Group No. 1Type or Grade 型号和等级A106B、A53Thickness 厚度范围：Base Metal 母材：Groove 坡口焊NO Fillet 角焊5~7mmPipe Dia. 管子直径范围：Groove 坡口焊NO Fillet 角焊No LimitedOther 其他_______________________________________________ N O ________________________________________________FILLER METALS 填充金属SFA Specification 标准号： 5.18/5.1AWS Classification 等级：ER70S-6F-No. : __________________ 6______A-No. : __________________ 1______Size of Filler Metal 焊条（丝）直径：_________________ ① 2.4/3.2mmWeld Metal Thickness Range 熔敷焊缝金属厚度范围：Groove 坡口焊缝：____________________ NO_____Fillet 角焊缝：_________________ 5~7mm ____Wire-flux （category No.）焊丝一焊剂（分类号）: ____________________ NO _____Wire, Electrode, Flux trade name 焊丝、焊条、焊剂商标名称：_________________ TianTai 天泰Other 其他 NOWELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS ）POSITIONS 焊接位置 Position of Groove 坡口的位置： NO Weld progression 焊接方向：向上 Fillet Weld Location 角焊位置： 1F/2F/2FR/4F/5F PREHEAT 预热处理 Preheat temp min最小预热温度 10 C Interpass temp max最大层间温度250 C Preheat maintenance预热保持方式N/ACurrent 电流 AC 或 DCDC ELECTRICAL CHARACTERISTICS 电特性DCEN Polarity 极性 Amps （A ） 安培（范围）See Below Table 见下表 Volts(V)伏特 See Below Table 见下表 Tungsten electrode size 车乌极尺寸和类型: ①2.0/2.5mm 铺鸨极 Mode of metal transfer for GMAW 金属过渡方式(GMAW): N/A Electrode wire speed range 送丝速度范围:N/A String or Weave Bead 直进焊或横摆焊： Orifice gas cup size 喷嘴或喷嘴尺寸：__________ Initial and interpass cleaning (Brushing or grinding,etc.)Method of back gouging 背面清根方法： ___________ Oscillation 横摆方法： ____________________________ TECHNIQUE 焊接技术String Bead 无摆动 中 10~14mm底焊道和中焊道清理方式（刷理或打磨等）：Grinding/打磨NO NO Distance from contact tube to work piece 导电嘴至工件距离: Multiple or single pass (per side) 多焊道或单焊道: Multiple or 多丝焊或单丝焊： _______________________________ Travel Speed (Range) 焊接速度(范围):_____________________ Peening 捶击有无： _______________________________________ Other 其它： 5~10mm Multiple/ 多焊i 首 Single electrode 单丝焊 See Below Table _见下表 NO NOWeld Layer(s) 焊层 Process 焊接 方法 Filler Metal填充金属 Class 种类Dia.(mm)直径 GTAW ER70S-6 中2.4 SMAW SMAWJ427 J427中3.2 中3.2Current(A)电流Polarity 极性 DCEN DCEP DCEPAmp.Range安培 Volt.Range (V)电压 范围 Travel Speed Range (cm/min) 焊接速度范围Note 备注70~100 100~130 90~11010~13 10~15 10~155~8 6~10 6~9WELDING PROCEDURE SPECIFIATION 焊接工艺规程(WPS )China Nuclear Industry 23 rd Construction Co.中国核工业二三建设公司WPS No.焊接工艺规程编号FTLS MPS-GD-006 Date/日期2011-05-25 Procedure Qualification Record No.焊接工艺评定记录编号CNI23-SZ-PQR-09-015 REV.版本号Welding Process(es)焊接方法GTAW/SMAWType(manual, automatic, machine, semi-auto)BASE METALS 母材P No. 1 Group No. 1 To P No. 1 Group No. 1Type or Grade 型号和等级A106B、A53Thickness 厚度范围：Base Metal 母材：Groove 坡口焊NO Fillet 角焊6〜10mmPipe Dia. 管子直径范围：Groove 坡口焊NO Fillet 角焊No LimitedOther 其他_______________________________________________ NO_____________________________________________FILLER METALS 填充金属SFA Specification 标准号：AWS Classification 等级：F-No.:A-No.:Size of Filler Metal 焊条(丝)直径：Weld Metal Thickness Range 熔敷焊缝金属厚度范围:Groove 坡口焊缝：Fillet角焊缝：Wire-flux (category No.) 焊丝一焊剂(分类号)：Wire, Electrode, Flux trade name 焊丝、焊条、焊剂商标名称:5.18/5.1ER70S-6/E70166/41①24/32mmNO6~10mmNOTianTai 天泰Company Name 公司名称Other 其他 NOWELDING PROCEDURE SPECIFIATION 焊接工艺规程(WPS )POSITIONS 焊接位置 Position of Groove 坡口 的位置： Weld progression 焊接方向： NO 向上 Fillet Weld Location 角焊位置：1F/2F/2FR/4F/5F PREHEAT 预热处理 POSTWELD HEAT TREATMENT 焊后热处理Temperature 温度范围： Time 时间范围：GAS 气体NO NOgas(es) 气体composition 混合比 flow rate 流量 Preheat temp min最小预热温度 10 C Shielding 保护气 Ar99.99%15~20L/minInterpass temp max最大层间温度250 C Trailing尾部保护气 NO NONO Preheat maintenance 预热保持方式 N/A Backing背部保护气NO NO NOCurrent 电流 AC 或 DC DC ELECTRICAL CHARACTERISTICS 电特性 Polarity 极性 DCEN/DCEP Amps (A) 安培(范围) See Below Table 见下表Volts(V)伏特 See Below Table 见下表 Tungsten electrode size车乌极尺寸和类型： ____________ Mode of metal transfer for GMAW 金属过渡方式(GMAW): ①2.0/2.5mm 铺鸨极 N/A Electrode wire speed range 送丝速度范围:N/A String or Weave Bead 直进焊或横摆焊：Orifice gas cup size 喷嘴或喷嘴尺寸：__________ Initial and interpass cleaning (Brushing or grinding,etc.)Method of back gouging 背面清根方法： ___________ Oscillation 横摆方法：____________________________ TECHNIQUE 焊接技术String Bead 无摆动中 10~14mm 底焊道和中焊道清理方式（刷理或打磨等）：Grinding/打磨NO N/ADistance from contact tube to work piece 导电嘴至工件距离: Multiple or single pass (per side) 多焊道或单焊道： ________ Multiple or 多丝焊或单丝焊： Travel Speed (Range) 焊接速度(范围):_____________________ Peening 捶击有无： _______________________________________ 5~10mmMultiple/多焊道 Single electrode 单丝焊 See Below Table 见下去 NO Note: Current of the Vertical position welding are less than 15-20% of above. 注：立焊电流小于上述 15-20%。
焊接工艺规程（WPS）是[√]免除评定√试验评定标识编号WPS—H06—003修改日期修改人批准人日期公司名称类型—手工[√] 半自动[ ]焊接方法FCAW 机械[ ] 自动[ ]PQR辅助文件号位置采用的接头设计坡口位置: 横焊2F (含盖1F)类型T型接头单面焊缝[ ] 双面焊缝[√] 立焊方向:上行[ ]下行[ ]补垫: 用[ ] 不用[ √]补垫材料: 电特性根部间隙钝边尺寸坡口角度 30°～45°半径(J-U) 过渡形式(GMAW) 短路[ ]背部清根: 用[√] 不用[ ] 方法熔滴[ ] 喷射[ ]碳弧气刨、磨电流:交流[ ]直流反接[√]直流正接[ ]母材脉冲[ ] 其他材料规格Q235-B 钨极(GMAW)类型或级别Ⅰ-1/Ⅰ-1 尺寸:厚度: 坡口不限角焊缝不限类型:直径(圆管)技术填充金属直线或横向摆动焊道横向摆动AWS规定A5.20 多道或单道(每边) 多道AWS类别E501T--1 (相当E70T--X) 焊丝数 1焊丝间隔纵向保护横向焊剂气体CO2 角度组分100% 导电咀到工件距离焊丝--焊剂(等级) 流率锤击无气体喷咀尺寸道间清理手动工具(渣锤、扁錾、角向磨光机等)预热焊后热处理预热温度，最低20℃温度道间温度，最低最高时间焊接参数表焊层方法填充金属电流范围电压V焊接速度cm/min 接头详图（CJP）型号/牌号直径mm 极性电流A封底FCAW E501T-1 φ1.2 直流反接200-280 22-32 30～50填充FCAW E501T-1 φ1.2 直流反接220-300 22-32 30～50盖面FCAW E501T-1 φ1.2 直流反接220-280 22-32 30～50焊工资质持有AWS或压力容器焊工资质人员。
