后螺旋弹簧断裂失效分析

螺纹紧固件常见失效模式分析机械类产品装配中，零件与零件之间主要依靠紧固件联接。

其中螺纹紧固件应用最为广泛，紧固件的性能及联接效果直接影响到产品的性能和安全以及使用寿命。

紧固件的失效是常见机械类产品质量问题产生的原因，因此螺纹紧固件失效模式的潜在原因分析，对产品的质量提升有重要的意义。

1 螺纹紧固件常见的失效模式在我们工作中遇到的螺纹紧固件主要的失效模式看分为：①装配拧拉断裂；②螺纹受剪切力拧断；③应力集中部位使用后断裂；④疲劳断裂；⑤延时断裂；⑥零件扭矩报警；⑦螺纹滑牙。

2 常见失效模式的原因分析2.1 装配拧拉断裂拧拉断裂特征为断裂部位明显缩颈伸长，造成拧拉断裂的常见原因主要是由于联接面摩擦系数过小；拧紧或预紧时施加的扭矩过大、施加扭矩时套筒与螺纹不同轴、施加扭矩时速度过快；零件本身的性能强度不够以及紧固面与螺纹中心线垂直度超差。

2.2 螺纹受剪切力拧断受剪切力拧断的断口部位一般有螺旋状，无明显缩颈，造成螺纹受剪切力拧断的常见原因是由于螺纹在拧紧过程中被卡死，例如：螺纹变形、相互联接的牙型不一致、螺纹有焊渣灯情况；螺栓拧进的断面被顶住，如螺母为盲孔的有效螺纹深度不够。

2.3 应力集中部位使用后断裂应力集中部位使用后断裂常见表现在螺栓头部及头部与螺纹杆过度的直角部位，造成应力集中部位断裂的常见原因为头部与螺纹杆过度的直角部位圆角过小；螺栓冷镦成型时在头部的塑性流线存在缺陷。

被联接面与螺栓垂直度超差。

2.4 疲劳断裂在螺栓连接后使用的过程中主要的断裂为疲劳断裂，造成疲劳断裂的常见原因有：预紧力不足；夹紧力衰减过大；螺栓尺寸、性能不合格；零件之间的相互配合、装配环境、使用工况不能满足设计要求。

2.5 延时断裂延时断裂常见原因为氢脆，氢脆是在生产过程（如电镀、焊接）中进入钢材内部的微量氢，在内部残余的或外加的应力作用下导致材料脆化甚至开裂。

常见易发生氢脆的紧固件有：自攻钉/弹性垫圈/8级以上的经过电镀表面处理的螺栓。

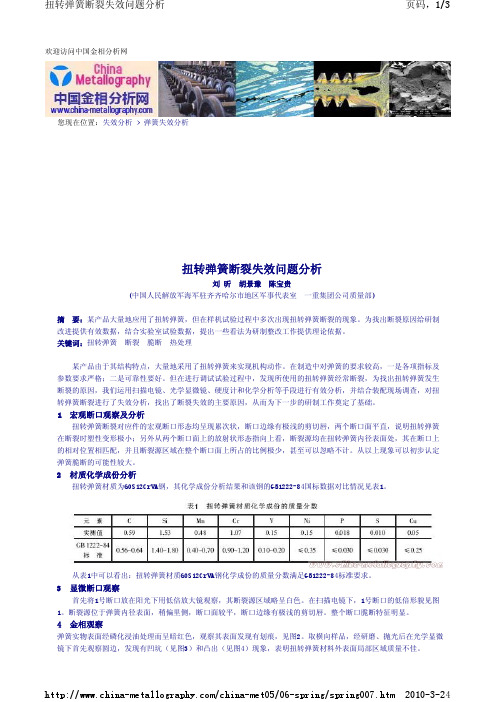

欢迎访问中国金相分析网您现在位置：失效分析 > 弹簧失效分析扭转弹簧断裂失效问题分析刘 昕 胡景豫 陈宝贵(中国人民解放军海军驻齐齐哈尔市地区军事代表室 一重集团公司质量部)摘 要：某产品大量地应用了扭转弹簧，但在样机试验过程中多次出现扭转弹簧断裂的现象。

为找出断裂原因给研制改进提供有效数据，结合实验室试验数据，提出一些看法为研制整改工作提供理论依据。

关键词：扭转弹簧 断裂 脆断 热处理某产品由于其结构特点，大量地采用了扭转弹簧来实现机构动作。

在制造中对弹簧的要求较高，一是各项指标及参数要求严格；二是可靠性要好。

但在进行调试试验过程中，发现所使用的扭转弹簧经常断裂，为找出扭转弹簧发生断裂的原因，我们运用扫描电镜、光学显微镜、硬度计和化学分析等手段进行有效分析，并结合装配现场调查，对扭转弹簧断裂进行了失效分析，找出了断裂失效的主要原因，从而为下一步的研制工作奠定了基础。

1 宏观断口观察及分析扭转弹簧断裂对应件的宏观断口形态均呈现累次状，断口边缘有极浅的剪切唇，两个断口面平直，说明扭转弹簧在断裂时塑性变形极小；另外从两个断口面上的放射状形态指向上看，断裂源均在扭转弹簧内径表面处，其在断口上的相对位置相匹配，并且断裂源区域在整个断口面上所占的比例极少，甚至可以忽略不计。

从以上现象可以初步认定弹簧脆断的可能性较大。

2 材质化学成份分析扭转弹簧材质为60Si2CrVA钢，其化学成份分析结果和该钢的GB1222-84国标数据对比情况见表1。

从表1中可以看出：扭转弹簧材质60Si2CrVA钢化学成份的质量分数满足GB1222-84标准要求。

3 显微断口观察首先将1号断口放在阳光下用低倍放大镜观察，其断裂源区域略呈白色。

在扫描电镜下，1号断口的低倍形貌见图1。

断裂源位于弹簧内径表面，稍偏里侧，断口面较平，断口边缘有极浅的剪切唇。

整个断口脆断特征明显。

4 金相观察弹簧实物表面经磷化浸油处理而呈暗红色，观察其表面发现有划痕，见图2。

某SUV车型螺旋弹簧断裂失效分析及优化某SUV车型在耐久试验过程中，螺旋弹簧上平端第一圈末处发生断裂。

本文针对可能导致螺旋弹簧失效的机理逐一排查分析，找出螺旋弹簧断裂失效真因，进而对结构或者生产工艺进行优化提升。

标签：螺旋弹簧；断裂；失效机理；优化提升1 概述某SUV车型在可靠性耐久试验中先后出现2次螺旋弹簧断裂（图1）的严重质量问题。

据对故障件分析，发生部位均出现上平端第一圈，现从螺旋弹簧材质检验、结构设计及工作角度、表面防腐处理工艺等方面进行分析，查明真因并进行优化。

2 原因排查2.1 螺旋弹簧的材质问题2.1.1 失效件的材料化驗结果2.1.2 硬度测试用洛氏硬度计对断裂弹簧的硬度进行检验，其外层硬度为HRC49，中心处的洛氏硬度是HRC48，在技术要求的HRC47- HRC52范围内。

2.1.3 断口分析由于弹簧断裂后又经历了一段氧化腐蚀时间，断面锈蚀严重，经高锰酸钾溶液清洗后的形貌如图2所示，由于锈蚀严重，清洗后仍有少量的氧化物附着，但仍可看出，裂纹起源于弹簧内侧表面附近，断口与轴线呈45°螺旋状，无明显的塑形变形，断面上有粗大的裂纹扩展条棱，同时发现还有表面裂纹及内部裂纹。

裂纹源表面的形貌如图3所示，裂纹源处的表面及其粗糙，有麻坑，而相邻其他地方较为平坦。

由于清洗对断口真实面貌有一定的损伤，电镜下已分辨不出断裂机制，但仍留有有用的信息，图4为断裂源区形貌，断面分布有大量的氧化夹杂物，图5为瞬断区形貌，断口有夹杂物形成的孔洞。

2.1.4 金相分析从断裂弹簧的断裂面附近取样制成金相试样在显微镜下观察，弹簧横截面组织如图6所示，基体为回火屈氏体，表层无脱碳，晶粒细小，有大量的圆斑点物，经能谱分析结果为氧化物类夹杂，纵向组织呈带状分布，见图7。

2.1.5 分析与讨论断裂弹簧材料的化学成分以及热处理硬度均合格，满足性能要求。

而断口分析可知，弹簧断裂表面有腐蚀麻坑，弹簧内侧非接触面也有麻坑，所以断裂源区表面损伤不是在弹簧工作时形成的。

欢迎访问中国金相分析网您现在位置：失效分析 > 弹簧失效分析压缩螺旋弹簧的断裂分析于志伟1,季士军1,史雅琴1,孙俊才1,张 晓2(1.大连海事大学金属材料工艺研究所,辽宁大连 116026;2.沈阳工学院专科学校 辽宁沈阳 110015)摘要:通过观察断口的宏观痕迹、微观形态以及金相组织,并辅以测定表面宏观残余应力、硬度梯度等试验,对一动力机械上的圆柱形压缩螺旋弹簧的断裂原因进行了较为细致的分析.结果表明,此批弹簧断裂是由磨削加工不当在磨剂端面下亚表层产生了氢致沿晶开裂带,弹簧服役承载时在正应力的作用下发生了氢滞后脆性断裂.改进磨削工艺后弹簧脆断现象完全消除.关键词:弹簧;磨削加工;氢致脆断弹簧是机械产品中的重要基础元件之一,弹簧的性能质量直接影响着整个设备的运行安全和效率.有关结构设计、材料、生产工艺过程以及服役环境等方面原因而导致弹簧失效的故障分析有许多报导[1],但从材料工艺角度细致的观测分析工作并不多见.由于弹簧的种类繁多,应用面广,随着各种新技术、新工艺引入弹簧的生产制造,弹簧的失效形式、部位也常常表现各异,尽管对某一具体弹簧的失效分析并不一定具有普遍的指导意义,但找到失效原因,对提高产品质量,避免类似事故发生仍有很强的实用性.本文通过较细致地观测一例弹簧断裂特征来分析失效原因.1 情况概述某厂生产的动力机械设备弹簧材料为60Si2Mn,制造工序依次为:将直径为Φ52mm的钢棒两端加热拔尖,整体加热卷制成外径为Φ237mm的等径螺旋形簧坯,然后将其置于热处理炉中870℃加热1h,取出空冷1min随即水淬冷至150℃,再入炉430℃回火8h.簧坯两端面在磨簧机上磨平,因磨削时温度很高,所以始终采用喷水冷却磨面.最后经整体喷丸处理便制成圆柱形压缩螺旋弹簧成品.按以上工艺流程制造的一批弹簧装机试运行10多分钟便发生断裂,检验发现裂纹源位于磨面附近,整个磨面布满了网状微裂纹,磨面下出现约0.4mm厚白亮层,其硬度达HRC=61～63.厂方认为这批弹簧的断裂原因是由磨削加工时表层发生淬火现象引起的,表层马氏体受拉应力而开裂形成表面微裂纹从而导致了弹簧断裂.基于这样认识,为挽救余下尚未使用的成品弹簧,便改用干磨削加工以去除表面微裂纹和硬化层,磨面再重新喷丸处理,经检验合格后装机使用,在1.8t正常负荷下运行了几小时也相继发生了断裂,如图1所示.图1 断裂弹簧的实物照片 图2 断口的宏观形貌2 观测试验及结果2.1断口宏观观察此批弹簧的断裂部位均出现在端面上第一圈与第二圈并圈附近,如图1所示.从断口的宏观形貌可见,断口上出现两个裂纹扩展面Ⅰ、Ⅱ,两面夹角约90°,根据断口上遗留的裂纹扩展痕迹可判断出两宏观断面的断裂次序:断面Ⅰ→断面Ⅱ,主裂纹源位于主断面Ⅰ与磨削面交界线上的中点A,主裂纹自端面起向下扩展,外侧扩展速度较快,内侧扩展速度较慢,当主裂纹前缘扩展至下部边缘B点,便引发二次裂纹在二次断面Ⅱ沿箭头所指方向扩展,直至完全断裂.两次断裂均属瞬时断裂.仔细观察还可发现,在靠近断口的磨削面上还出现了许多径向表面微裂纹,这些微裂纹的方向与该处的磨削方向垂直,与主断面Ⅰ约成45°角.2.2断口微观观察采用JSM235CF扫描电子显微镜观察断口的微观形貌.在主裂纹源A观察到一个半径为0.5mm的半圆形凹坑[图3(a)],坑壁形貌呈沿晶断裂特征——冰糖状花样[图3(b)],此外,在距磨削面下0.5～2mm深度内的主断面É上还观察到一个带状的沿晶开裂区[图3(c)],在此区内的断面下层仍呈现沿晶开裂[图3(d)],在其后的裂纹快速扩展区及二次断面Ê的整个区域,断口形貌以准解理和萘状断口为主.2.3金相组织观察在断口附近的磨削面上沿周向垂直于表面微裂纹截取一金相试样,经抛光,4%硝酸酒精溶液浸蚀后置于扫描电镜下观察金相组织及表面裂纹.观察发现靠近磨削面的微裂纹粗而宽,内含一些氧化物杂质[图4(a)],这些微裂纹沿晶界曲折向内延伸变细[图4(b)],微裂纹总深度约为015mm,这些微裂纹是典型的磨削裂纹.从图4(a)还可看出磨削面下的金相组织为回火屈氏体,心部金相组织以珠光体为主.2.4硬度测试为了解热处理弹簧的淬硬层深度,在断口附近沿径向取一横截面,抛光成金相试样后测洛氏硬度梯度,结果见图5.对照金相观察,淬硬层深度——半马氏体深度约为17mm,表层硬度HRC=53,心部为HRC=35,这表明弹簧未被淬透,经计算断裂源处最大的磨削深度约为215mm.图3 断口的微观形貌图4 断簧表层的金相组织图5 弹簧表层的硬度分布2.5表面应力测定采用日本理学MSF-2M型X射线应力仪测定断簧表面的周向残余应力.以CrKα辐照α-Fe的(211)晶面,用sin2ψ法将ψ0分别固定在0°、15°、30°及45°.多处测定结果显示,经热处理及喷丸处理后整个弹簧表面均处于压应力状态.内侧弧面未径喷丸,仅热处理产生的周向应力为-256MPa,端面再径磨削加工,喷丸处理后平均周向应力为-805MPa.由于热处理时整个弹簧未被淬透,淬火过程表层产生的周向热应力与组织应力均为压应力[2],迭加后总的热处理应力为残余压应力.磨削后再经喷丸处理,测磨削应力基本已消除.因此,测得的端面周向应力与内侧弧面周向应力的差值-549MPa应是由喷丸产生的.3 断裂原因分析3.1表层缺陷的形成前已述及,磨削加工时原端面产生了新的马氏体相变层,这表明磨削时表层温度已大于弹簧材料60Si2Mn的Ac1点755℃,这样高的温度足以使磨面上的冷却水汽化,一部分氧原子,尤其是氢原子很容易被带入处于磨削拉应力状态的表层中并向内部扩散.尽管后续不断的磨加工也会削掉扩散到表层内的氧、氢原子,但具有很强扩散能力的氢原子仍会有部分残留在磨削面下的基体中,并随着磨加工的进行逐渐积累.表面新马氏体层形成时产生的残余压应力场还会把氢原子封入其下的亚表层中,使其不易向外逃逸.后来喷丸处理时,表层的残余应力场将重新分布.一般喷丸处理后外表层产生残余压应力,内表层伴生一相当的残余拉应力场[3].此间,残存在淬硬层内处于压应力区域的氢原子会向拉应力区上坡扩散[4],并稳定地富集在该区的晶界处,从而大大降低晶界强度,在较低的外力作用下就能导致沿晶开裂,形成表面网状微裂纹.虽然随后采取了干磨削以去除表面网状微裂纹和硬化层,但已残留在亚表层内的氢原子仍会沿晶界快速向基体扩散,同样,再次喷丸处理后还会形成氢致表面微裂纹,只不过微裂纹的形态变了,密度降低了.3.2断裂过程的力学分析一般说来,等径的压缩螺旋弹簧承载时,簧丝的任一径向横截面主要受扭转应力τ作用[5].端面向下位移时,由于拔尖区的横截面积较小,易于变形,而端面上第一圈与第二圈并圈处的径向横截面积最大,因此它是整个端面受扭力最大的位置1根据弹性应力分析[6],弹簧横截面上的切应力、正应力的大小、方向均随位置而变,参照断簧实物图1,在裂纹源附近与扭转切应力成45°的最大主应力σ的方向恰与主断面Ⅰ的法向平行(图6),这表明磨面下的实际断裂源是在正应力下沿晶开启的,起裂方向与表面径向磨削裂纹无关.断裂源一旦形成, Ⅰ型裂纹尖端应力场则会诱使周围的氢原子向裂纹前缘富集[7].氢原子富集与主裂纹缓慢扩展交替进行,直到裂纹尺寸达到临界值而失稳扩展.这期间裂纹扩展依赖于时间,表现为滞后断裂.主裂纹向下失稳扩展时,由于外侧的扩展速度大于内侧的扩展速度,当主张裂纹前端先达主断面底部附近的B点,该处的最大主应力面也刚好与主断面Ⅰ垂直,二次裂纹则以B点为断裂源,仍在正应力下扩展,直至断面分开.断面Ⅰ、Ⅱ均由正断形成.图6 主裂纹源A起裂,扩展过程的受力示意图4 改进措施及结果综上分析,此批弹簧断裂是由高温磨削时冷却水汽化将氢带入基体中引起的.改进磨削工艺应减缓甚至消除氢致脆断.改进磨削工艺后的试验表明,始终采用干磨削加工端面,磨削后期适当降低磨面温度可完全消除表面微裂纹和氢致脆断.由此也印证本文对这批弹簧断裂的原因分析是正确的.若本文对您有所帮助，同时为了让更多人能看到此文章，请多宣传一下本站，支持本站发展；多谢！建议用 IE 1024*768 分辨率浏览本网站版权所有(c) 中国金相分析网。

弹簧的失效分析与预防~参考！弹簧是一般机械不可缺少的零件，它在工作过程中起到缓冲平衡、储存能量、自动控制、回位定位、安全保险等作用。

弹簧在使用过程中常因各种原因导致失效而引起机械故障。

为此，有必要讨论引起弹簧失效的原因及预防措施。

导致弹簧失效的主要因素有材料缺陷，加工制造缺陷，热处理不当，表面处理不当，工作环境因素等。

通过对21个弹簧失效案例的汇总分析，弹簧表面缺陷，包括碰撞磕痕、微动磨损、凹坑等造成弹簧失效的比例最大，占50%；另外还有裂纹占有20%；夹杂、疏松13%；脱碳、热处理、表面强化分别占3%左右。

弹簧失效可由一种原因引起，也可由几种原因因素综合作用所致。

因此，对弹簧的失效分析必须先对实例的失效现象进行种种调查分析，弄清楚其失效模式，然后找出其失效的原因因素，从而提出改进措施1、弹簧原材料引起的弹簧失效:（1）由于钢的冶炼方法不同，会使钢中存在不同程度造成弹簧早期疲劳失效的夹杂物，夹杂物过量或尺寸过大，均匀度不好都会影响材料的力学性能，容易早期疲劳失效。

实例：某公司一件型号为SY6480（Ф22mm）的车辆悬架用扭杆弹簧，在新车出库时便发生断裂，分析认为断裂起源于弹簧亚表面存在的一个粗大脆性夹杂物（如图1，图2(图1的放大图)）。

预防措施：弹簧材料必须有优良的冶金质量，如严格控制化学成分、高纯净度，较低夹杂物含量，同时还要求材料成分和组织的均匀性和稳定性。

为了降低钢中有害气体和杂质元素，提高钢的纯净度，应采用真空冶炼及电渣重熔等精炼技术。

（2）轧制过程可能引起的缺陷：残余缩管及中心裂纹；折叠缺陷（如图3）；线状缺陷、划痕；表面锈蚀坑；过烧、桔皮状表面、麻坑；这些都可能导致弹簧失效。

所以钢厂应尽量避免和消除轧制过程中产生的缺陷，弹簧厂应加强对弹簧原材料质量检查，尽量采用表面质量好的材料。

冷成形螺旋弹簧在卷簧时由于卷簧过程中工艺装备不良或调整操作不当会产生弹簧的表面缺陷。

如自动卷簧机上切断弹簧时切刀就有可能插伤邻近弹簧圈钢丝的内表面。

螺旋弹簧分析标准
1 问题：后桥总成上装配后螺旋弹簧下隔震垫时，没有装配基准位置后悬架螺旋弹簧无法装 配到位 对策：1）在后桥总成上加孔
2）增加决定后螺旋弹簧下隔震垫的位置及防止回转用的基准凸台
2 问题：后减振器座上装配后螺旋弹簧上隔振垫时，由于干涉导致起翘及紧贴不良引起噪音
对策：变更后螺旋弹簧上隔振垫形状
后桥总成 后螺旋弹簧下隔振
3 螺旋弹簧上端距离较近，存在干涉风险 , 根据压缩量，设计合理的间距，避免干涉


4.与橡胶结构零部件配合过盈量建议设计范围为 1~2mm。

5. 后螺旋弹簧长度不适宜，后螺旋弹簧下安装橡胶垫未起到限位作用 对策：优化结构，使后螺旋弹簧下安装橡胶垫对螺旋弹簧起到限位作用，参考图示。

（对策）
6. 后螺旋弹簧下安装橡胶垫与后悬下摆臂无定位结构，无法保证装配的一致性 对策：建议后螺旋弹簧下安装橡胶垫增加定位柱与后悬下摆臂配合

















。

汽车后桥板簧的断裂分析摘要：整车可靠性耐久道路试验中，后桥板簧是重要试验验证对象，是影响整车性能的重要因素之一。

本文通过对耐久性道路试验中的后板簧断裂现象，应用设计复核、宏观分析、微观分析、金相分析、硬度检测等技术手段开展分析判断，阐述了后桥板簧表面凹坑缺陷、后悬架无减振器是造成板簧早期断裂的关键及实施优化的设计方案，为后续车型开发提供必要的经验积累。

关键词：汽车后桥板簧断裂前言板簧是汽车悬架系统的弹性元件，具有可靠性好、结构简单、制造工艺流程短、成本低等优点。

车板簧一般是由若干片不等长的簧片组成，簧片按照一定的组合方式使得板簧呈现线性或非线性弹性特征，在悬架系统中起到缓冲作用。

汽车在非平整路面上行驶时，在交互冲击载荷作用下，各片板簧有相对的滑动而产生摩擦，产生一定的阻力，促使车身的振动衰减。

板簧结构在商用车及轻小型车辆上应用广泛，实际应用场景中，在交变应力下板簧可能发生疲劳和断裂，故板簧应具有较高的疲劳强度和耐蚀等性能。

一、后板簧断裂案例某汽车后悬架根据该车型的总质量、底盘布置等特点，采用板簧结构，用于连接车身与后桥，且不装后减振器。

主要由三片不等长的钢板弹簧组成，并用夹箍将三片板簧固定，防止各簧片横向错位，在弹簧回弹将力传递给其他片，减少主板簧片的应力。

后悬架采用板簧结构，开发阶段需在试验场进行道路耐久试验验证，试验场给汽车提供各种类型的路面试验条件，满足零件的耐久试验要求。

在可靠性耐久道路试验中，3台试验车均出现了后钢板弹簧断裂的情况，在第一片到第三片板簧均有发生断裂情况。

二、后板簧断裂原因探讨为确定后桥板簧断裂的根本原因，应用设计复核、金相分析、硬度检查等技术手段开展分析。

1、设计复核应用CAE软件对板簧设计进行复核，对板簧应力分析结果与已量产车型进行横向对比，根据分析结果并结合设计经验，板簧设计满足设计要求。

按汽车行业标准QC/T 29035-1991对板簧进行强度台架测试，测试结果均不低于试验标准（板簧的疲劳寿命不小于8万次）。

Φ5.5扭簧断裂失效分析报告作者：陈荣敏来源：《E动时尚·科学工程技术》2019年第11期一、基本情况收到从客户处带回1套已断裂二段弹簧，断裂弹簧材料为VDCrSi油回火合金弹簧钢丝，该弹簧在客户处疲劳试验16万次左右发生断裂，要求30万次不发生断裂。

二、试验分析1.断裂弹簧实物照片断裂位置在直臂至弹簧约1.25圈处。

2.断口宏观分析在离断裂处一定位置截取一段，对断口进行清洗，在体视显微镜下观察，断口的形貌如下：根据断口特征找出断裂源区，再对裂纹源区仔细观察，断裂源由原表面拉丝所造成。

3.顯微硬度测试分析在断裂簧附近取硬度块进行显微维氏硬度测试，测试取点示意图如下右图，试验载荷1000gf力，实测HV1.0/HRC，测试结果如下左表。

从测试结果看，硬度比较均匀，平均硬度为HV485，对应的HRC48.5，查得对应的弹簧材料的抗拉强度相当于1663Mpa，符合GB/T18983-2003《油淬火-回火弹簧钢丝》中VDCrSi 的抗拉强度1620-1770Mpa要求。

4.化学成分分析5.脱碳层分析为进一步明确弹簧断裂原因，在断口附近取样，在金相显微镜下观察表面无脱碳层，见图a6.金相组织分析7.金相分析对断裂口B侧进行金相分析（×500倍）：外侧有明显褶皱层，内侧无明显褶皱层。

且断簧外侧表面有损伤形态。

断裂源位于弹簧钢丝外侧，有明显褶皱层，内侧无明显褶皱层。

由于高强度材料对表面缺陷较为敏感，在高应力状态下易造成早期疲劳断裂。

褶皱层的产生，一般来说原因有两种：材料拉丝过程中产生、过度喷丸产生。

经应力测试，从残余应力分布来看，喷丸基本正常可以排除。

初步推断材料表面局部受力损伤产生了褶皱层。

8.非金属夹杂物分析非金属夹杂物100×按GB/T10561-2005标准检测结果见如上图所示，硫化物类级别评为A0.5，球状氧化物类别评为D0.5。

整体评价：夹杂物不明显，GB/T18983-2003《油淬火-回火弹簧钢丝》对非金属夹杂物要求。
