螺栓失效分析

1、解理断裂（大多数情况下为脆性断裂）2、剪切断裂1、静载断裂（拉伸断裂、扭转断裂）2、冲击断裂3、疲劳断裂1、低温冷脆断裂2、静载延滞断裂（静载断裂）3、应力腐蚀断裂4、氢脆断裂断口微观形貌（图3/4/5/6），断口呈脆性特征，表面微观形貌为冰糖状沿晶断裂，芯部为沿晶+准解理断裂，在断裂的晶面上有细小的发纹状形貌。

结论：零件为沿晶断裂的脆性断口。

断口呈脆性特征，表面微观形貌沿晶断裂，芯部为准解理断裂；终断区（图4）微观为丝状韧窝形貌，为最终撕裂区结论：断口为脆性断裂宏观断口无缩颈现象且微观组织多处存在剪切韧窝形貌，为剪切过载断裂断口。

综上分析：零件为氢脆导致的断裂，氢进入钢后常沿晶界处聚集，导致晶界催化，形成沿晶裂纹并扩展，导致断面承载能力较弱，最终超过其承载极限导致断裂典型氢脆断口的宏观形貌如右图所示：氢脆又称氢致断裂失效是由于氢渗入金属内部导致损伤，从而使金属零件在低于材料屈服极限的静应力持续作用下导致的失效。

氢脆多发生于螺纹牙底或头部与杆部过渡位置等应力集中处。

断口附近无明显塑性变形，断口平齐，结构粗糙，氢脆断裂区呈结晶颗粒状，一般可见放射棱线。

色泽亮灰，断面干净，无腐蚀产物。

应力腐蚀也属于静载延滞断裂，其断口宏观形貌与一般的脆性断口相似，断口平齐而光亮，且与正应力相垂直，断口上常有人字纹或放射花样。

裂纹源区、扩展区通常色泽暗灰，伴有腐蚀产物或点蚀坑，离裂纹源区越近，腐蚀产物越多。

应力腐蚀断面最显著宏观形貌特征是裂纹源表面存在腐蚀介质成分贝纹线是疲劳断口最突出的宏观形貌特征，是鉴别疲劳断口的重要宏观依据。

如果在宏观上观察到贝壳状条纹时，在微观上观察到疲劳辉纹，可以判别这个断口属于疲劳断口。

s261体视显微镜下对断口进一步观察，断面干净、色泽呈亮灰色、结构粗糙，可观察到断裂的起源位于螺栓的近表面应力集中处，裂纹快速扩展区及剪切唇都明显可见，具有脆性断裂的典型特征。

图3所示为螺栓断口体视显微形貌。

用JSM-IT300扫描电镜对断口进行观察分析，断1#与断2#裂纹源位置相同，但裂纹源处并未发现有非金属夹杂等其他缺陷，整个断口都呈沿晶断裂，属脆性断裂。

图4、图5所示为断口扫描电镜形貌。

（3）化学成分分析 用ARL4460直读光谱仪对4根螺栓进行化学成分分析，螺栓化学成分如表1所示。

结果表明，2根失效螺栓化学成分与2根未失效螺栓化学成分基本一致，且都符合标准规定。

（4）微观组织检验 将1#断裂螺栓和4#未断螺栓切据后加工成金相试样，用4%硝酸酒精腐（a ）断裂1 （b ）断裂2图3 螺栓断口体视显微形貌图4 1#断口扫描电镜形貌有微小次生裂纹，呈沿晶断裂特征。

1#和4#螺栓都呈现回火马氏体组织，马氏体位向特征明显，马氏体板条界和板条内部析出大量细小的碳化物颗粒。

组织中也存在一定数量的大颗粒碳化物，该碳化物尺寸在1μm 左右，为奥氏体化时未溶碳化物，如图6、图7所示。

（5）维氏硬度检测 将1#断裂螺栓沿中心纵向剖开（见图8），在维氏硬度试验机上进行硬度检测，结果（见表2）未见异常，符合标准要求。

（6）非金属夹杂物金相评级检验 按GB/T10561—2005规定A 法对1#、4#螺栓进行非金属夹杂物评级。

从夹杂物评级中未（a ） （b ）图1 1#断裂螺栓的宏观形貌（a ） （b ）图2 2#断裂螺栓的宏观形貌蚀，在金相显微镜和扫描电镜下观察，1#试样在裂纹源处发现（a）（b）（c）（d）图6 1#螺栓次生裂纹形貌和扫描电镜组织形貌（a）（b）图7 4#螺栓扫描组织形貌图8 1#螺栓硬度检测部位表2 1#螺栓硬度检测结果（HV）位置Min Max平均纵向404418410.9横向405416408.6图5 2#断口扫描电镜形貌表1 螺栓化学成分（质量分数）（%）螺栓C Si Mn P S Cr Mo Al 1#（断裂）0.370.230.750.0170.0020.990.190.029 2#（断裂）0.380.220.770.0160.0020.980.180.031 3#（未断裂）0.370.250.760.0170.0020.980.190.030 4#（未断裂）0.360.240.760.0170.002 1.000.180.031图9 1#断裂螺栓氢析出曲线图10 4#未断螺栓氢析出曲线断裂特征。

六角法兰螺栓潜在失效模式及后果分析六角法兰螺栓是一种常见的紧固元件，用于连接管道、阀门和设备。

由于六角法兰螺栓承受着重要的结构连接任务，其失效可能会导致严重的后果。

因此，对六角法兰螺栓的潜在失效模式及后果进行分析，对于确保工程的安全性和可靠性至关重要。

1.螺栓断裂：螺栓材料的强度不足、材料缺陷、超负荷加载等因素可能导致螺栓断裂。

2.松动：由于振动、温度变化、松弛力等原因，螺栓可能会松动，从而导致连接失效。

3.腐蚀：腐蚀是螺栓失效的常见原因之一、特别是在潮湿、腐蚀介质下，螺栓易受腐蚀侵蚀，导致其强度下降。

4.疲劳破坏：长时间受到连续加载作用，螺栓可能会出现疲劳断裂，尤其是在循环加载下，这种破坏模式很常见。

5.错误组装：错误的组装过程可能导致螺栓失效。

例如，过度或不足的紧固力、螺栓弯曲、螺纹错配等都可能导致连接失效。

螺栓失效可能带来的后果包括以下几个方面：1.结构失稳：如果连接处的螺栓失效，可能导致整个结构的失稳，如管道或设备松动、倾斜，甚至瓦解，严重时可能引发事故。

2.泄漏：螺栓的失效可能导致紧固面之间的密封性能下降，导致泄漏发生。

根据泄漏介质的性质，可能引起环境污染、化学反应等问题。

3.安全事故：如果螺栓在承受外力的情况下突然断裂，可能会导致设备的失控，引发安全事故，例如火灾、爆炸等。

4.设备故障：失效的螺栓可能导致设备无法正常运行，影响工业生产。

需要进行维修或更换螺栓，造成生产停机时间、额外的维修成本等。

为了预防和减轻六角法兰螺栓失效可能带来的影响，以下几个方面需要注意：1.正确选择材料：根据工程要求选择合适的螺栓材料，保证其强度、耐腐蚀性能等满足使用条件。

2.正确安装和拧紧：根据设计要求进行正确的组装和紧固，避免过度或不足，并确保螺栓拧紧力均匀分布。

3.定期检查和维护：定期检查和维护六角法兰螺栓，包括检查紧固力、疲劳破坏等情况，及时发现问题并进行修复或更换。

4.使用合适的润滑剂：在螺栓组装过程中，使用合适的润滑剂，减少干摩擦，提高螺栓的紧固效果。

关于螺栓产生的问题及分析
一、螺栓松动
问题描述：螺栓在紧固后，经过一段时间或振动后，出现松动现象，导致连接部位出现间隙或产生移位。

原因分析：
1. 螺栓与螺母之间的摩擦系数不够，导致自锁能力不足。

2. 紧固时未使用合适的工具或方法，导致预紧力不足或预紧力不均匀。

3. 螺栓与被连接件之间的振动或冲击，导致螺栓松动。

解决方案：
1. 使用摩擦系数较高的螺母或添加垫片来增加摩擦力。

2. 使用合适的工具进行紧固，确保预紧力均匀且足够大。

3. 在连接部位增加防松装置，如弹簧垫圈、止动垫圈等。

二、螺栓断裂
问题描述：螺栓在受力或振动后，发生断裂现象，导致连接失效。

原因分析：
1. 螺栓材料存在缺陷，如夹杂物、气孔等。

2. 螺栓制造工艺不当，如热处理不当、机械加工过度等。

3. 螺栓受力过大或疲劳损伤，导致应力集中部位发生断裂。

4. 螺栓装配时受到损坏或碰撞。

解决方案：
1. 使用合格的材料，确保材料质量符合要求。

2. 严格控制制造工艺，确保螺栓质量稳定可靠。

3. 根据受力情况选择合适的螺栓规格和材料。

4. 确保装配时螺栓不受损坏或碰撞。

5. 加强定期检查和维护，及时更换受损螺栓。

三、螺栓腐蚀
问题描述：螺栓在使用过程中受到腐蚀，导致连接部位失效或产生安全隐患。

原因分析：
1. 螺栓材料不耐腐蚀，如普通碳钢螺栓在潮湿环境中容易生锈。

2021年 第4期 热加工771 序言对于汽车发动机而言，连杆螺栓不仅是将螺栓头部和螺杆联接在一起的紧固件，还是联接连杆大端轴承座与轴承盖使之成一体的重要螺栓。

连杆螺栓不仅受到装配时的预紧力[1]，在发动机的运行中还要承受活塞连杆往复运动惯性力和连杆旋转离心力的交变载荷作用，而且在气缸的压缩和做功行程中，还要受到每分钟上千次交变应力的冲击[2]。

各种失效模式的研究和案例也时有报道[3-6]，对汽车用断裂螺栓进行失效分析，研究其产生故障的特征、规律及原因，可为汽车的生产、使用或维修中采取有针对性地改进和预防措施提供理论依据，防止同类故障再次发生[7]。

2020年2月，某故障发动机在拆机之后发现其中一缸的进、排气部位缸体被击穿，连杆外露，另有紧固连杆的两根螺栓发生断裂（见图1）。

通过对断裂螺栓进行失效分析，主要包括断口分析、材料鉴定、拧紧工艺排查等方面，对螺栓的整个生命周期环节做了梳理，试图从螺栓的设计、生产检测以及拧紧工艺等方面找出螺栓断裂的原因，并解决连杆螺栓断裂问题。

2 连杆螺栓2.1 化学成分分析断裂螺栓规格为M8×1.0×40-6h ，其强度等级为10.9级，螺栓材料SCM435，是JIS G4035—2003中的一种热轧钢线材，属于低合金结构用钢，主要合金元素是Cr 、Mo 。

表1列出JIS G4035—2003中SCM435化学成分标准要求和断裂螺栓的化学成分分析结果，符合要求。

发动机连杆螺栓断裂失效分析叶枫，陈旺湘，胡志豪，马照龙浙江义利汽车零部件有限公司 浙江义乌 322000摘要：故障发动机被拆解之后发现固定连杆轴瓦的两根螺栓发生了断裂，通过对断裂螺栓进行宏观观察、SEM 显微分析以及对断口附近材料进行材质分析，研究确认连杆螺栓的断裂形式、原因，并提出相关改进措施。

结果表明：连杆螺栓断裂性质属于疲劳断裂，其中一根螺栓是完全疲劳断裂，另一根是部分疲劳和部分剪切断裂。

桥梁螺栓疲劳断裂失效分析摘要：社会经济的快速发展，促使各领域的制造工艺和相关技术水平都有了极大的提升。

在提升技术的同时，企业对产品的可靠性也提出了更高的要求。

桥梁建造作为一项能够便捷人们出行的工程，其结构的稳定性和安全性对于整个工程的质量和社会效益有着极为重要的意义。

但是在实际的工程建造和维护中，不难发现，工作人员将主要的关注点放在了较大的部件上，而对于小部件，尤其是螺栓部件不重视，导致桥梁螺栓疲劳断裂失效。

因此，注重桥梁小部件的检查与维修，对桥梁螺栓疲劳断裂失效进行分析，对于社会的发展而言有着极为重要的意义。

本文基于疲劳断裂失效及断裂分析的重要性基础上，对缸盖螺栓的断裂失效原因进行分析，并提出了相应的优化措施。

关键词：桥梁螺栓；疲劳断裂；失效引言：自工业革命和改革开放以来，我国的工业得到了极大的发展，尤其是金属矿山开采、铁路建设、桥梁建造等领域，均获得了相当的进步。

在桥梁建造上，因为技术和工艺的革新，整体的建造水平呈现出向上的态势，但是在发展的同时，还存在着许多需要格外关注的问题。

如桥梁的疲劳断裂失效行为。

造成桥梁疲劳断裂的原因多种多样，最容易忽视的是螺栓疲劳断裂失效。

细节决定成败，即使对大部件进行完善的检查和维护，但是忽视小部件就会造成不可想象的后果。

一旦桥梁发生坍塌，不仅会造成极大的经济损失，还会严重威胁人们的生命安全。

因此，要想保证桥梁整体的安全性和稳定性，达到一个更高的运行质量，必须关注桥梁螺栓疲劳断裂情况，做好合适的检查和维修工作，作出合理的预防措施，从而有效减少事故的发生。

随着人们越来越高的，对产品的可靠性要求，疲劳断裂失效问题逐渐成为了各企业所关注的重点。

一、疲劳断裂失效及进行断裂分析的重要性疲劳断裂主要指的是因为在某个部位应力集中，或者是强度较低的部位出现裂纹，裂纹随后放大延展导致的断裂。

简单来说，疲劳断裂就是超出了材料的疲劳极限。

断裂一般可以分为两种类型，即延性断裂和脆性断裂。

5．金相组织分别对未断与断裂螺钉和螺母各1件纵向解剖进行金相观察。

图8为试样末浸蚀时的低倍形貌。

a 25×b 50×c 25×图8 螺钉纵剖金相磨面（a、b—螺钉，c—螺母）从图可以清楚地看到，螺钉在牙的侧面存在明显的裂纹，每个牙上裂纹的位置与形态完全一致，将裂纹放大后（图8b）可以明确判断，上述裂纹实际上是螺钉在搓丝过程中形成的折叠。

折叠处（图8b中的A处）的显微硬度为540HV，0.05明显要高于其他部位的渗碳层的硬度，此系A处两面渗碳的结果，这点同时也说明上述裂纹在热处理前业已存在。

另外，对一个断裂的螺钉解剖后发现，在过渡圆角处存在细微裂纹（图9），浸蚀后观察，该裂纹沿晶扩展（图10），这与断口源区扫描电镜下观察到的沿晶断裂特征（图3）完全吻合。

在裂纹周围也未发现非金属夹杂物聚集和沉淀相析出。

图9 断裂螺钉圆角处的裂纹50× 图10 图9裂纹浸蚀后的放大形貌500×螺母牙顶形成双峰（图8C），这也是搓丝工艺不当所形成的。

双峰鞍部形成的不规则尖缺口将对随后的热处理及使用均将产生不利影响。

图11为螺钉渗碳层的低倍形貌及渗层组织，渗碳层为回火屈氏体。

断裂与未断裂螺钉的芯部组织均为板条马氏体，未断螺钉的马氏体板条更粗大些（图12）。

25× 100×图11 螺钉渗碳层形貌及组织a断裂螺钉 b未断螺钉图12 螺钉的芯部组织500×图13为螺母的渗碳层组织，断裂与未断裂螺母的渗碳层组织相同，均系回火屈氏体。

断裂螺母与未断裂螺母的芯部组织则完全不同（图14）。

图13 螺母的渗碳层组织250×a 断裂螺母b 未断螺母图14 螺母的芯部组织 500×断裂螺母芯部组织为绌片状珠光体+铁素体，而未断者为板条马氏体。

这与表1中螺母测定的硬度值完全对应。

6.含氢量分析根据螺钉断口形貌特征及延时断裂特征，加之螺钉经酸洗后镀锌，怀疑有渗H2现象[1]。

20MnTiB螺栓失效分析1 概述高强度螺栓是继铆接、焊接之后发展起来的一种钢结构连接型式。

它具有施工简单、可拆卸、承载大、耐疲劳、较安全等优点。

因此, 高强度螺栓连接已发展成为钢结构工程安装的主要手段。

20MnTiB钢高强度螺栓用于航天发射塔架斜支梁、悬臂梁及主梁联结板的连接。

在进行服役过程中，发现有少量连接螺栓断裂的现象。

本文通过断裂螺栓的断口、显微组织、显微硬度和微区成分进行了分析。

查找螺栓失效原因，制定改进措施，以防止同类失效再度发生。

2 螺栓的材料及技术条件螺栓型号为M22(GB1228-1984)，螺栓材料为20MnTiB钢，这是国标推荐的高强度螺栓用钢,在相同硬度下，与中碳合金钢比较，具有更加良好的韧性和可锻性，较好的强韧性，还可避免脱碳现象。

其化学成分如表1表1 螺栓化学成分（W B）C Mn Si P S Cu Cr TI B 样品0.22 1.38 0.99 0.006 0.023 0.15 0.07 0.07 0.0018该批螺栓所用钢材化学成分符合标准要求，P、S、Cu等残余元素也控制在合理范围之内。

加工螺栓用毛坯为热轧圆钢。

制造工艺流程如下：20MnTiB圆钢(盘条)酸洗拉拔冷镦成型搓丝热处理发黑包装入库其热处理工艺为880℃油淬，380～400℃中温回火，组织为回火屈氏体。

每批成品均抽样作静拉伸实验，力学性能达到GB1231-1984标准中10.9S的螺栓性能等级要求，σb为1040～1240MPa，σs≥940MPa，δ5≥10%，ψ≥42%，A k≥58.8N·m，维氏硬度为312～367HV30，洛氏硬度为33～39HRC。

3断裂螺栓失效分析3.1断口宏观形貌分析宏观下，断裂螺栓断口具有脆性特征，如图1。

断口面位于螺栓的第五个螺纹处。

断口可分为三个区域：裂纹源区、裂纹扩展区和最终瞬断区。

未观察到疲劳断裂特征。

裂纹源区位于螺纹根部,其放大形貌，如图2。

在裂纹源区可观察到一扁长形状的原始裂纹，长约 5.5mm，深约0.8mm，在其旁有一半月形的锈蚀区。

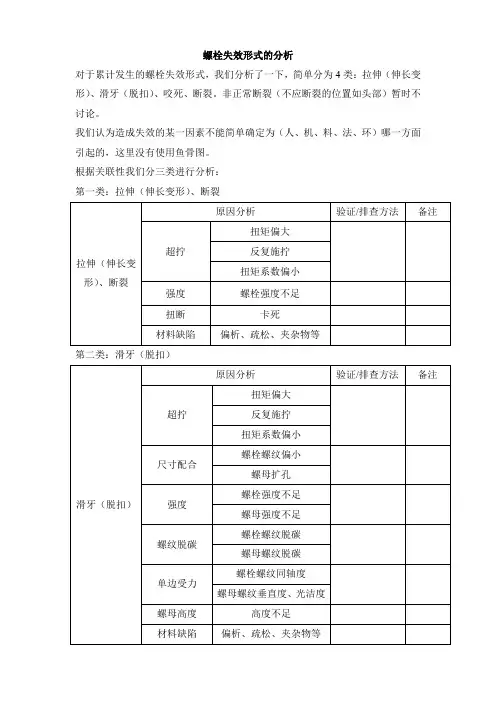

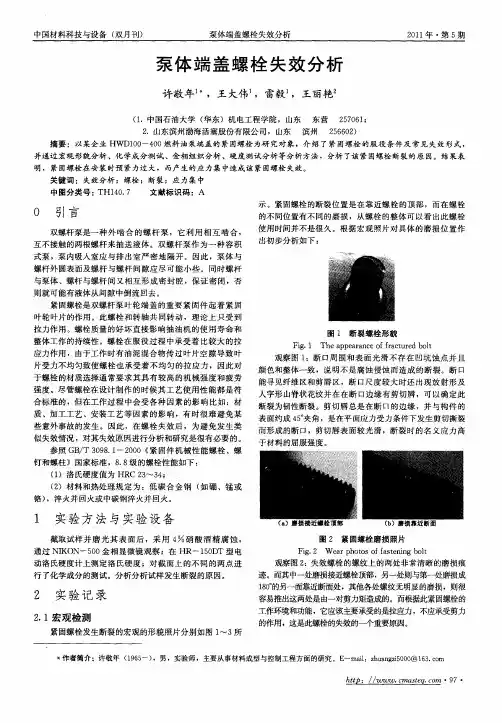

螺栓失效分析实验报告1. 实验目的本实验的目的是通过对螺栓失效进行详细分析，了解螺栓失效的原因及影响因素，为螺栓的设计和使用提供参考。

2. 实验装置和材料本实验使用的装置包括一台拉力试验机和一套螺栓安装系统。

材料包括不同类型和规格的螺栓样品、扭力扳手、润滑剂等。

3. 实验方法3.1 螺栓安装根据实验要求选择不同类型和规格的螺栓，并使用扭力扳手按照标准操作将螺栓安装在试验装置中。

3.2 拉力测试在螺栓安装完成后，使用拉力试验机对螺栓进行拉力测试。

通过逐渐增加加载力，记录拉力与位移的曲线，并记录螺栓失效时的加载力。

3.3 失效分析在螺栓失效后，对失效的螺栓进行详细分析。

包括失效部位的观察和测量、螺栓材料的化学成分分析、金相检测等。

根据实验数据进行失效原因的分析并提出改进措施。

4. 实验结果与分析经过多次实验，我们获得了不同类型和规格的螺栓在拉力测试中的失效数据。

通过对失效螺栓的分析，得出以下结论：1. 失效形式：螺栓失效的形式主要包括拉断、剪断、塑性变形等。

不同类型的螺栓在拉力测试中表现出不同的失效形式，这与其材料、几何形状等特性有关。

2. 失效原因：螺栓失效的原因主要包括载荷过大、螺栓材料强度不足、螺栓安装不合理等。

其中，载荷过大是导致螺栓失效的主要原因。

3. 影响因素：螺栓失效受多个因素的影响，包括载荷大小、螺栓材料强度、安装力矩等。

这些因素互相关联，缺一不可。

5. 改进措施与建议根据实验结果和分析，我们提出以下改进措施和建议：1. 选择适当的螺栓材料，确保其强度满足实际需求。

2. 在螺栓安装过程中，严格控制安装力矩，避免过度拉伸或损坏。

3. 针对不同应用场景，选择适当的螺栓类型和规格，避免载荷过大或过小。

4. 定期对螺栓进行检测和维护，及时更换老化或损坏的螺栓。

6. 实验总结通过本次螺栓失效分析实验，我们深入了解了螺栓失效的原因及其影响因素。

实验结果对于螺栓的设计和使用都具有重要的参考价值。

在未来的工程实践中，我们将根据实验中的结论和建议来选择和使用螺栓，以确保设备和结构的安全可靠。

13. 网架螺栓断裂原因分析对一个M39×131的网架螺栓在服役中发生断裂的原因进行分析。

螺栓由40Cr钢制造，并经调质热处理。

一、 外观螺栓断裂处位于杆部的第二个螺扣牙根处。

螺栓断裂部位未见塑性变形，断口有部分锈蚀。

二、 断口图1为螺栓断口的宏观照片。

图1 断口宏观形貌断口可明显分成三个区。

Ⅰ区为无明显花样的光滑区；Ⅱ区为呈海滩花样的条带区；Ⅲ区为最后断裂区——瞬断区，该区平面与螺栓轴线大体呈45°角，属于剪切断裂区。

由断口特征可以判断，螺栓断裂属于弯曲疲劳断裂。

为了更清晰的观察断口三个区的形貌，将三个区进行局部放大观察（图2）Ⅰ区 Ⅱ区（其中白道为滑伤）Ⅲ区图2 断口三个特征区的局部放大形貌8×由照片可见，Ⅰ区为疲劳裂纹萌生及缓慢扩展区。

螺纹在螺纹根部高应力集中区首先诱发裂纹，在周期交变应力的作用下，螺纹反复张合，产生摩擦挤压，因而形成光滑断面。

在该区裂纹起始部位（图中箭头所指），可见大量细小台阶，说明疲劳裂纹的产生是多源的，此系在缺口应力集中时疲劳裂纹产生的典型形貌特征。

Ⅱ区为疲劳裂纹快速扩展区，其形貌特征为有明显的且平行的海滩状前沿线，此系裂纹扩展时周期性伸展与停歇而留下的痕迹。

该区约占断口总面积的2/3。

Ⅲ区为最后断裂区，断口粗糙灰暗。

该区的形成为裂纹扩展至一定程度后（Ⅱ阶段结束），剩余断面不堪承受外力作用，瞬时被拉断的结果。

Ⅰ区和Ⅱ区占整个断口面积的90％以上。

三、 低倍、金相组织1.夹杂图3为螺栓材料中的非金属夹杂物，主要为球状不变形氧化物，评定为3级（GB 10561-1989）。

图3 夹杂物100×2.金相组织螺栓材料的金相组织为调质索氏体＋部分断续网状铁素体和针状铁素体（魏氏组织）（图4）。

100× 500×图4 螺栓材料金相组织四、 初步分析意见1.螺栓的断裂属于弯曲疲劳断裂。

螺栓在服役过程中承受了单向弯曲交变应力（或者说双向弯曲交变应力，但其中一侧的应力远大于另一侧）。

螺栓早期失效原因分析与防范螺栓连接是机械零部件之间最广泛的联接方式之一，它广泛应用于工程机械、汽车、船舶、航天、化工、水利等各个领域，也是用量最大的标准件。

它的失效小则影响机器设备的使用功能，大则造成安全事故。

影响螺栓失效的因素有服役载荷、环境温度、环境介质，以及螺栓的本身质量性能；本文仅就螺栓本身质量造成早期失效的原因进行分析。

一、早期失效原因造成螺栓早期断裂原因主要有4个，它们往往又纠缠在一起，从而加剧进一步恶化螺栓性能，使得螺栓失效。

1、材料缺陷：材料表面皮下气孔是钢锭或钢坯的常见缺陷之一，在材料轧制和冷拔过程中表面皮下气孔被拉长，形成了表面微小裂纹（称为发纹），在螺栓制造过程中（冷镦、热处理）发生开裂造成废品，也可能在螺栓服役中发生断裂，造成失效。

皮下气孔低倍氢致裂纹断口扫描电镜2、氢致裂纹：也称延迟断裂，也是造成螺栓失效原因之一，螺栓制造过程中，需要热处理、酸洗和电镀，热处理介质中的氢、酸洗电镀液里的氢，扩散到螺栓金属材料中，富集在材料显微缺陷处，造成了显微缺陷处应力集中，增加材料的脆性，在外部应力作用下螺栓发生断裂。

3、热处理：热处理不当也是螺栓失效原因之一，淬火过程容易产生微裂纹，微裂纹就成为应力集中点，在高级别的螺栓中，屈强比高，塑性储备不足，微裂纹扩展快，造成了早期失效。

有些企业为了节约成本，省掉了消除应力回火工序，使得螺栓材料残余内应力（冷镦、淬火造成的）过大，往往在使用过程中突然断裂，断在螺栓头与螺杆的连接处。

淬火裂纹颈部圆角4、成型缺陷螺栓成型过程：螺栓头与螺杆连接处（螺颈）圆角成形不良、螺纹根部加工粗糙度精度低存在刀痕等，都会造成应力集中同时也是一个微裂纹，容易导致螺栓早期失效。

二、防范措施采用连铸连轧生产的盘条，是解决材料表面皮下气孔的基本办法；钢坯剥皮处理也是一个办法，不过加工量大，成本增加较多；真空精炼也是减少钢坯表面皮下气孔的有效办法。

解决氢致裂纹大都采用去氢处理工艺，在真空炉中或热油中加热2小时，让材料中的扩展氢逸出，从而消除氢致裂纹。

超高强度螺栓断裂失效分析摘要：螺栓作为重要的紧固件，其失效事故较多，危害极大。

其中，螺栓氢脆断裂是一种常见的失效模式。

由于氢脆主要与批次问题有关，因此危害更大。

螺纹连接是发动机部件之间最常用的连接，约占发动机连接的70%。

螺栓的应力特性决定了它是发动机的薄弱部分。

因此，连杆螺栓的失效分析和预防非常重要。

对超高强度螺栓的断裂失效进行了分析。

关键词：超高强度螺栓；断裂破坏；氢脆超高强度螺栓是经过铆接和焊接而发展起来的一种钢结构连接形式。

它具有结构简单、可拆卸、承载力大、抗疲劳、安全等优点。

因此，高强螺栓连接已发展成为工程安装的主要手段。

1例分析某轴承上使用了某种类型的高强度螺栓，其强度要求非常高。

经过5个月的生产检验合格后，发现部分螺栓螺纹处相继断裂。

该类高强螺栓为铰孔螺栓（螺纹长95mm），材质为35CrMnSiA钢，规格为M56，螺纹长235mm，强度要求符合gb/t3077-1999。

制造工艺如下：坯料电渣重熔→预处理→超声波探伤→粗加工（单边余量3～5mm）→淬火和回火处理（950℃淬火、630℃回火）→半精加工→淬火热处理（淬火温度900℃，310℃回火）→机械性能检查→完成→磁粉探伤（含螺纹）→表面油漆保护→装配目前，无损检测方法无法检测出螺栓内部0.2mm以下的微裂纹。

通过金相检验、氢含量检验和断口扫描电镜分析，对断裂的螺栓和未断裂的随机试样进行了检验，并分析了断裂原因。

2实验方法和结果2.1受试者。

试验对象为2个此类螺栓，包括断裂的铰制螺栓和1个相应的相同类型的未断裂螺栓。

2.2外观检查。

目测第一螺纹段铰制螺栓断口齐平，无塑性变形，断口垂直于轴线，为一次性脆性断裂。

断口附近有明显的腐蚀痕迹。

2.3化学成分分析。

对两个螺栓样品的化学成分进行了测试和分析。

结果表明，两个螺栓的化学成分均符合标准。

2.4氢含量检测。

对断裂铰孔螺栓和未断裂铰孔螺栓的光杆边缘、r/2和芯部进行了氢含量检测。

断裂和未断裂螺栓的光杆边缘和芯部的检测结果基本相同，r/2处的检测结果差异较大，分别为2.0×10-6和0.6×10-62.5断裂分析。
