高强度螺栓断裂失效分析

~测试与分析-12. 9级高强度螺栓断裂原因分析焦丽1,赵英军1,张伟民2，孙晓东1，周兰梅1(1.河北华北柴油机有限责任公司，河北石家庄050081;2.陆军装备部驻北京地区军事代表局驻石家庄地区第三军事代表室，河北石家庄050081 )摘要：柴油机12.9级高强度螺栓材料为42C r M 〇钢，在紧固过程中发生断裂。

对断裂的螺栓进行了宏观 检验、化学成分分析、锻造纤维流线检验和金相检验，并检查了螺栓的加工工艺，以揭示其断裂的原 因。

结果表明：螺栓在镦锻过程中，头-杆结合部产生了裂纹，大大减小了螺栓的有效承载面积，在 紧固力的作用下发生断裂。

检查发现，螺栓有因热处理不当而产生的脱碳，但这不是造成螺栓断裂 的原因。

关键词：高强度螺栓;镦锻；断裂中图分类号:T G 157文献标志码：A文章编号：1008-丨690(2020)04-0042-04Analysis on Fracturing of 12.9 Grade High-strength BoltJIAO Li' , ZHAO Yingjun 1 , ZHANG Weimin2, SUN Xiaodong' , ZHOU Lanmei 1(1. H e b e i H u a b e i Diesel E n g i n e Co., Ltd., Shijiazhuang 050081 , H e b e i C h i n a ；2. 3th Military Representative Office in Shijiazhuang Reg io n of Military Representative B u r e a uof the A r m y A r m a m e n t D ep a r t m e n t in Beijing, Shijiazhuang 050081 , H e b e i China)Abstract ： T h e 12.9 grade high-strength bolts of diesel engine, m a d e from 42C r M o steel, fractured in the processof fastening. T h e fractured bolt w a s tested for macroscopic a p p e a r a n c e , chemical c omposition, forged fibre flow a n d microstructure, a n d its work i ng process also w a s c h e c k e d , to discover the reason w h y i t fracturing. T h e results s h o w e d that crack e m a n a t e d from head-rod joint of the bolt during upsetting. A s a result, effective load-bearing area of the bolt w a s considerably reduced, thus fracturing under the action of fastening force. It w a s revealed from the examination that the bolt exhibited decarburization du e to the fault in heat treatment but this is not the cause of the bolt fracturing.Key words ： high-strength bolt ； upsetting ； fracturing〇引言螺栓是普遍使用的紧固件，常被称为工业之 米[|]。

大型起重机高强度螺栓的断裂失效分析摘要：本文通过对一台大型起重机高强度螺栓断裂失效的分析，探究其原因和解决方法。

初步分析结果表明，螺栓断裂的主要原因是材料强度不足、应力过大和使用环境恶劣等因素导致的。

针对这些问题，本文提出了一系列改进措施，包括选用高强度材料、降低应力和改善使用环境等方面。

通过实验验证和理论计算，改进后的螺栓具备更高的强度和耐用性，可以有效地提高装置的稳定性和安全性。

关键词：起重机；高强度螺栓；断裂失效；强度分析；改进措施正文：1. 背景介绍大型起重机是现代工业中不可或缺的设备之一。

在使用过程中，螺栓作为连接装置的重要组成部分，在保证装置的稳定性和安全性方面起着至关重要的作用。

然而，螺栓也是易受力集中的零部件，容易出现断裂失效的情况。

因此，对螺栓失效进行分析和解决具有重要的理论和实践意义。

2. 断裂失效分析2.1 断裂形态分析通过对失效螺栓的断口形态进行分析，可以初步了解其失效原因。

观察失效螺栓的断口，发现其呈现出典型的断裂韧突混合断口。

2.2 强度分析对失效螺栓的材料进行强度测试，发现其强度值低于设计要求。

在使用过程中，由于受到集中载荷的作用，应力过大导致螺栓逐渐疲劳并最终断裂。

2.3 环境分析失效螺栓所处的使用环境恶劣，存在高温、湿润等不利因素。

因此，失效的螺栓容易受到腐蚀和氧化等影响，导致其材料性能和强度下降。

3. 改进措施针对分析结果，本文提出了一系列改进措施：3.1 选用高强度材料为了提高螺栓的强度，可以选用高强度材料来替代原有的材料，例如S45C、SCM43等。

这样既可以提高螺栓的耐久性，也可以在承受大载荷时发挥更好的作用。

3.2 降低应力在设计过程中，应尽可能减小螺栓所承受的载荷和应力，从而减少螺栓的疲劳损伤和断裂的可能性。

可以通过优化结构、增加支撑和缓冲措施等方法实现此目的。

3.3 改善使用环境在实际使用中，应注意维护和保养，防止螺栓受到腐蚀和氧化的影响。

可以采用表面防护涂层、常规保养和定期更换等措施，延长螺栓的使用寿命。

20MnTiB螺栓失效分析1 概述高强度螺栓是继铆接、焊接之后发展起来的一种钢结构连接型式。

它具有施工简单、可拆卸、承载大、耐疲劳、较安全等优点。

因此, 高强度螺栓连接已发展成为钢结构工程安装的主要手段。

20MnTiB钢高强度螺栓用于航天发射塔架斜支梁、悬臂梁及主梁联结板的连接。

在进行服役过程中，发现有少量连接螺栓断裂的现象。

本文通过断裂螺栓的断口、显微组织、显微硬度和微区成分进行了分析。

查找螺栓失效原因，制定改进措施，以防止同类失效再度发生。

2 螺栓的材料及技术条件螺栓型号为M22(GB1228-1984)，螺栓材料为20MnTiB钢，这是国标推荐的高强度螺栓用钢,在相同硬度下，与中碳合金钢比较，具有更加良好的韧性和可锻性，较好的强韧性，还可避免脱碳现象。

其化学成分如表1表1 螺栓化学成分（W B）C Mn Si P S Cu Cr TI B 样品0.22 1.38 0.99 0.006 0.023 0.15 0.07 0.07 0.0018该批螺栓所用钢材化学成分符合标准要求，P、S、Cu等残余元素也控制在合理范围之内。

加工螺栓用毛坯为热轧圆钢。

制造工艺流程如下：20MnTiB圆钢(盘条)酸洗拉拔冷镦成型搓丝热处理发黑包装入库其热处理工艺为880℃油淬，380～400℃中温回火，组织为回火屈氏体。

每批成品均抽样作静拉伸实验，力学性能达到GB1231-1984标准中10.9S的螺栓性能等级要求，σb为1040～1240MPa，σs≥940MPa，δ5≥10%，ψ≥42%，A k≥58.8N·m，维氏硬度为312～367HV30，洛氏硬度为33～39HRC。

3断裂螺栓失效分析3.1断口宏观形貌分析宏观下，断裂螺栓断口具有脆性特征，如图1。

断口面位于螺栓的第五个螺纹处。

断口可分为三个区域：裂纹源区、裂纹扩展区和最终瞬断区。

未观察到疲劳断裂特征。

裂纹源区位于螺纹根部,其放大形貌，如图2。

在裂纹源区可观察到一扁长形状的原始裂纹，长约 5.5mm，深约0.8mm，在其旁有一半月形的锈蚀区。

螺栓断裂分析报告一、引言螺栓是一种常见的连接元件，在机械设备和结构工程中得到广泛应用。

然而，螺栓在使用中可能会发生断裂，给机械设备和结构的安全运行带来隐患。

本报告旨在对螺栓断裂进行分析，并提供解决方案，以确保设备和结构的安全性。

二、螺栓断裂原因分析1.质量问题：螺栓断裂可能是由于螺栓本身存在质量问题所致，如材料强度不符合标准、制造工艺不良等。

为此，应关注螺栓的采购渠道和制造工艺，并严格按照相关标准进行选择和检测。

3.腐蚀问题：腐蚀是导致螺栓断裂的常见原因之一、在潮湿、酸性或碱性环境中，螺栓易受到腐蚀，使其材料的强度降低。

因此，在腐蚀环境中应选择抗腐蚀性能良好的螺栓材料，并进行定期维护保养。

4.紧固力不均匀：不正确的紧固力分布可能导致螺栓在负载过程中承受不均匀的力，从而引发断裂。

在安装过程中，应根据设备或结构的要求，采用正确的紧固力分布方案，并进行定期检查和调整。

三、螺栓断裂的解决方案1.优化选材：根据设备或结构的负荷、工作环境等要求，选择合适的螺栓材料。

关注材料的强度、韧性、抗腐蚀性等指标，并遵循标准进行选材。

2.合理设计螺栓连接：根据实际负荷情况和工作要求，合理选用螺栓的规格、数量和布置方式，并确保紧固力的均匀分布。

在设计过程中，可以借助有限元分析等工具来验证螺栓连接的安全性。

3.定期检查和维护：对于暴露在恶劣环境中的螺栓，应定期进行检查和维护，特别是针对腐蚀环境。

清洁螺栓表面，涂覆抗腐蚀涂层，必要时更换受损螺栓，以延长其使用寿命。

4.强化管理和培训：通过建立规范的螺栓管理制度和培训机制，提高操作人员的专业水平，加强螺栓使用和维护的知识宣传，以减少螺栓断裂的发生。

四、结论螺栓断裂是机械设备和结构工程中常见的问题，但可以通过合理选材、优化设计、定期维护和加强管理来减少其发生。

对于已经断裂的螺栓，应及时进行更换，并对其断裂原因进行调查分析，以避免类似问题再次发生。

通过以上措施的综合应用，能够提高螺栓连接的安全性和可靠性，保证设备和结构的正常运行。

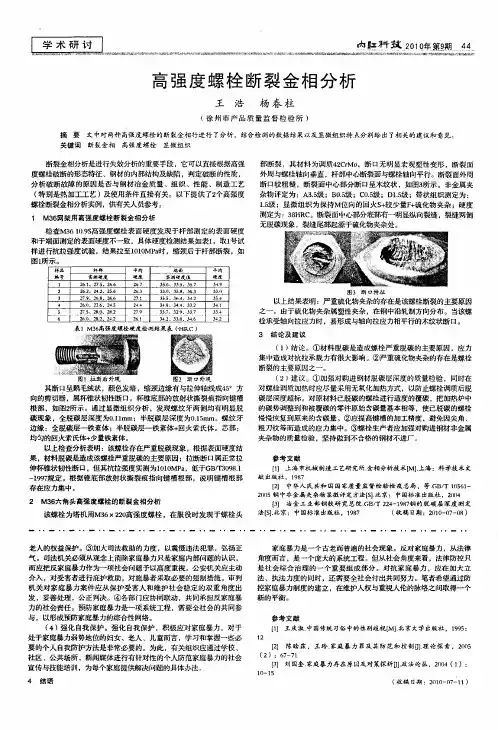

高强度螺栓断裂分析作者：上海交通大学曾振鹏摘要:采用断口分析、金相检验和硬度测定等方法，对高强度螺栓断裂原因进行了分析。

断口分析结果表明，断口平坦，呈放射状花样，微观形态主要为准解理花样，表明螺栓的断裂是脆性断裂;同时发现，在断口附近还存在横向内裂纹，内裂纹的断口形态与断裂断口一样。

金相分析表明，材料棒中存在严重的中心碳偏析，而中心碳偏析是引起断裂的主要原因。

关键词:高强度螺栓;准解理;横向内裂纹;中心碳偏析某厂生产的一批规格为M30×160mm的高强度大六角头螺栓，在进行验收试验时发生断裂。

螺栓材料为35CrMoA，采用常规工艺生产，硬度要求为35～39HRC。

1检验1.1材料的化学成分用VD25直读光谱仪进行了材料化学成分分析，分析结果(质量分数)列于表1。

从表1可以看出，材料的化学成分符合标准要求。

1.2硬度测定硬度测定结果列于表2。

由表可见，螺栓材料硬度虽符合技术要求，但已接近上限。

1.3材料的显微组织(1)在抛光态下，可见材料中含有较严重的夹杂物，其形态、分布见图1。

对照标准[2]，夹杂物级别为3～4级。

图1夹杂物形态及分布状况100×图2螺栓的显微组织280×(2)显微组织见图2。

组织为回火马氏体+粒状贝氏体，并有少量铁素体。

从图2可明显看出，组织中存在严重偏析，出现回火马氏体和粒状贝氏体带，致使显微组织不均匀，而且在回火马氏体带中存在MnS夹杂。

对样品螺纹根部附近的组织进行了观察，未发现脱碳现象。

1.4断口分析(1)图3a为断口的宏观形貌，断口较平坦，表面呈灰色，有明显的撕裂脊，呈放射状花样，放射线从中心向四周发射。

表明裂纹先在中心形成，然后向外扩展。

当裂纹扩展至整个横截面时，螺栓断裂。

图3断口的宏观形貌(2)断口的微观形态基本上以准解理花样为主，还有一些二次裂纹，如图4所示。

图4断口微观形貌从断口的宏观和微观分析可知，断裂断口为脆性断口，裂纹起源于中心部位。

超高强度螺栓断裂失效分析发表时间：2017-07-13T12:00:44.147Z 来源：《基层建设》2017年第8期作者：钱豪[导读] 螺栓的受力特点决定了它是发动机的薄弱零部件。

因此，连杆螺栓的失效分析与预防十分重要。

本文分析超高强度螺栓断裂失效的相关内容。

浙江精功新材料技术有限公司浙江杭州 310018摘要：螺栓作为重要的紧固件，其失效事故发生较多，造成的危害很大。

其中，螺栓的氢脆断裂是较为常见的故障模式，由于氢脆大多与批次性问题有关，因此，危害性较大。

螺纹连接是发动机各部件之间最常用的连接方式，大概占到发动机连接的70%。

螺栓的受力特点决定了它是发动机的薄弱零部件。

因此，连杆螺栓的失效分析与预防十分重要。

本文分析超高强度螺栓断裂失效的相关内容。

关键词：超高强度螺栓；断裂失效；氢脆超高强度螺栓是继铆接、焊接之后发展起来的一种钢结构连接型式。

它具有施工简单、可拆卸、承载大、耐疲劳、较安全等优点。

因此, 高强度螺栓连接已发展成为工程安装的主要手段。

1 实例分析某型号高强度螺栓用于某轴承上，其强度要求很高。

该型螺栓在生产检验合格服役5 个月后，发现个别螺栓相继在螺纹处发生断裂。

该型高强度螺栓为铰制孔螺栓(螺纹长度95 mm)，材料为35CrMnSiA 钢，规格为M56，螺杆长度为235mm，强度要求以GB/T3077-1999为标准。

其制造工艺为：毛坯电渣重熔→预加工→超声波探伤→粗加工(单边留量3～5mm)→调质处理(950℃淬火，630℃回火)→半精加工→淬火热处理(淬火温度为900℃，310℃回火)→力学性能检验→精加工→磁粉探伤(包括螺纹部分)→表面油漆防护→装配。

目前，采用的无损检测手段无法检测出螺栓内部0.2mm 以下的微裂纹。

通过金相检验、氢含量检验和断口电镜扫描分析等相关的手段对断裂的螺栓及未断裂的随机抽取样品进行相应的检验和断裂原因分析。

2 实验方法与结果2.1 实验对象。

实验对象为该型螺栓2 枚，其中包括断裂的铰制孔螺栓，以及对应同型号未断螺栓1 枚。

2019年 第10期热加工M材料缺陷aterial Failure9高强度螺栓断裂原因分析■ 王嘉畅，冯文冲，张海兵摘要：针对10.9S 级高强度螺栓失效问题，采用金相检验、化学成分分析和扫描电子显微镜及能谱仪等方法进行分析。

结果表明：由于螺栓材料本身含有的氢在螺栓较大的安装应力下聚集，因此导致氢致延迟开裂，造成螺栓失效。

关键词：高强度螺栓；氢脆；失效据委托方介绍，来样为M20钢结构大六角头螺栓，等级为10.9S ，材质为20MnTiB 。

该螺栓为舞台桁架联接螺栓，舞台于2012年竣工，在2015年12月1日检修时，管理人员发现剧院舞台有螺母掉落。

该舞台桁架用于挂设剧院舞台幕布，由于桁架使用过程中，部分螺栓掉落，2016年3月2日施工单位进行检修并更换了19颗螺栓。

现场采用高强螺栓轴力扭矩复合测试仪对舞台桁架的高强螺栓联接状况进行了检测，发现原有螺栓扭矩及预拉力基本符合规范要求，部分螺栓存在预拉力过大现象，部分螺栓螺杆有变形，无法将螺栓取出。

此外，委托方未能提供螺栓具体生产工艺、现场安装等相关详细信息。

为找到断裂原因，消除安全隐患，笔者对断裂螺栓进行了失效分析。

1. 理化检验（1）宏观分析 对螺栓断口形貌进行观察，如图1、图2所示。

螺栓大六角头部涂有灰色防锈漆，杆部呈黑色，螺栓断裂于距螺杆第2~3牙螺纹牙底，该部位应为螺母紧固界面处，无明显塑性变形。

断口至螺杆间螺纹呈褐黄色，存在明显锈蚀痕迹。

断面起伏较大，高度可达两牙高度，且有些锈蚀。

断面颜色呈黑色和灰色两区域，黑色区域可见明显的放射线条纹，且汇聚于一侧螺牙底部，低倍下放大后可见一些闪光小刻面，呈脆性断裂特征。

裂源两侧周向边缘存在剪切唇特征。

灰色区域断口与轴向呈一定角度，断面较粗糙，为后续扩展断裂区域。

宏观分析螺栓断裂模式为脆性断裂。

（2）微观断口分析 将螺栓断口清洗后置于扫描电子显微镜下观察：①裂纹源区可见明显的放射线形貌，呈冰糖状沿晶断裂形貌，放大后晶面上可见鸡爪痕、微小孔洞形貌，断口可见大量沿晶二次裂纹形貌，呈氢致开图1 螺栓宏观形貌第10期 热加工图2 断口宏观形貌图3 裂纹源低倍形貌（15×）图4 裂纹源高倍形貌（50×）图5 裂纹源放大形貌（270×）图6 裂纹源沿晶特征（750×）图7 裂纹源沿晶特征（1200×）图8 扩展后期韧窝+沿晶特征（1100×）表1 螺栓断口化学成分（质量分数） （%）检验项目C P S 检测值0.200.0200.0170.25标准值0.17~0.24≤0.030≤0.0300.17~0.37图9 心部抛光态（100×）图10 心部显微组织（500×）图11 断口抛光态（100×）图12 断口显微组织（500×）图13 牙底抛光态（100×）行热酸蚀试验，与G B/T1979—2001中的评级图对比，结果如表的应力作用下氢原子在晶界或材料缺陷处聚集成氢分子而产生压力，形成延迟微裂纹。

超高强度螺栓断裂失效分析摘要：螺栓作为重要的紧固件，其失效事故较多，危害极大。

其中，螺栓氢脆断裂是一种常见的失效模式。

由于氢脆主要与批次问题有关，因此危害更大。

螺纹连接是发动机部件之间最常用的连接，约占发动机连接的70%。

螺栓的应力特性决定了它是发动机的薄弱部分。

因此，连杆螺栓的失效分析和预防非常重要。

对超高强度螺栓的断裂失效进行了分析。

关键词：超高强度螺栓；断裂破坏；氢脆超高强度螺栓是经过铆接和焊接而发展起来的一种钢结构连接形式。

它具有结构简单、可拆卸、承载力大、抗疲劳、安全等优点。

因此，高强螺栓连接已发展成为工程安装的主要手段。

1例分析某轴承上使用了某种类型的高强度螺栓，其强度要求非常高。

经过5个月的生产检验合格后，发现部分螺栓螺纹处相继断裂。

该类高强螺栓为铰孔螺栓（螺纹长95mm），材质为35CrMnSiA钢，规格为M56，螺纹长235mm，强度要求符合gb/t3077-1999。

制造工艺如下：坯料电渣重熔→预处理→超声波探伤→粗加工（单边余量3～5mm）→淬火和回火处理（950℃淬火、630℃回火）→半精加工→淬火热处理（淬火温度900℃，310℃回火）→机械性能检查→完成→磁粉探伤（含螺纹）→表面油漆保护→装配目前，无损检测方法无法检测出螺栓内部0.2mm以下的微裂纹。

通过金相检验、氢含量检验和断口扫描电镜分析，对断裂的螺栓和未断裂的随机试样进行了检验，并分析了断裂原因。

2实验方法和结果2.1受试者。

试验对象为2个此类螺栓，包括断裂的铰制螺栓和1个相应的相同类型的未断裂螺栓。

2.2外观检查。

目测第一螺纹段铰制螺栓断口齐平，无塑性变形，断口垂直于轴线，为一次性脆性断裂。

断口附近有明显的腐蚀痕迹。

2.3化学成分分析。

对两个螺栓样品的化学成分进行了测试和分析。

结果表明，两个螺栓的化学成分均符合标准。

2.4氢含量检测。

对断裂铰孔螺栓和未断裂铰孔螺栓的光杆边缘、r/2和芯部进行了氢含量检测。

断裂和未断裂螺栓的光杆边缘和芯部的检测结果基本相同，r/2处的检测结果差异较大，分别为2.0×10-6和0.6×10-62.5断裂分析。

第４６卷 第２期金　属　制　品２０２０年４月　Ｖｏｌ ４６ Ｎｏ ２ＭｅｔａｌＰｒｏｄｕｃｔｓＡｐｒｉｌ２０２０ ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００３－４２２６．２０２０．０２．００９１０．９Ｓ级高强螺栓断裂分析倪　莉，　刘　勇，　马勤超，　毛锡非，　王　慧，　张　挺，　刘海波（浙江国检检测技术股份有限公司，　浙江　海盐　３１４３００）摘要：某批１０．９Ｓ级高强螺栓在施工过程发生多件断裂。

采用宏观检查、断口分析、金相检测、性能检测、化学分析等方法对失效螺栓进行分析。

结果表明：失效螺栓为韧性过载断裂。

引起螺栓过载断裂的原因是现场扭矩系数测量存在异常，导致计算的终拧扭矩过大。

在连接副出厂后运输、装卸、存储、安装、施拧和检查过程中应采取措施以确保其扭矩系数的稳定性。

关键词：高强螺栓；韧性；过载断裂；扭矩系数；金相组织中图分类号：ＴＧ１１５ 文献标识码：ＡＦｒａｃｔｕｒｅａｎａｌｙｓｉｓｏｆ１０．９ＳｇｒａｄｅｈｉｇｈｓｔｒｅｎｇｔｈｂｏｌｔＮｉＬｉ，ＬｉｕＹｏｎｇ，ＭａＱｉｎｃｈａｏ，ＭａｏＸｉｆｅｉ，ＷａｎｇＨｕｉ，ＺｈａｎｇＴｉｎｇ，ＬｉｕＨａｉｂｏ（ＺｈｅｊｉａｎｇＧｕｏｊｉａｎＴｅｓｔｉｎｇＴｅｃｈｎｏｌｏｇｙＣｏ．，Ｌｔｄ．，Ｈａｉｙａｎ３１４３００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ａｂａｔｃｈｏｆ１０．９Ｓｇｒａｄｅｈｉｇｈｓｔｒｅｎｇｔｈｂｏｌｔｓｗａｓｆａｃｔｕｒｅｆａｉｌｕｒｅｄｕｒｉｎｇｃｏｎｓｔｒｕｃｔｉｏｎ．Ｔｈｅｆａｉｌｕｒｅｂｏｌｔｓａｒｅａｎａｌｙｚｅｄｂｙｍａｃｒｏｉｎｓｐｅｃｔｉｏｎ，ｆｒａｃｔｕｒｅａｎａｌｙｓｉｓ，ｍｅｔａｌｌｏｇｒａｐｈｉｃｉｎｓｐｅｃｔｉｏｎ，ｐｅｒｆｏｒｍａｎｃｅｉｎｓｐｅｃｔｉｏｎａｎｄｃｈｅｍｉｃａｌａｎａｌｙｓｉｓ．Ｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｆａｉｌｅｄｂｏｌｔｉｓａｔｏｕｇｈｎｅｓｓｏｖｅｒｌｏａｄｆｒａｃｔｕｒｅ．Ｔｈｅｃａｕｓｅｉｓｔｈａｔｔｈｅｒｅｉｓａｎａｂｎｏｒｍａｌｉｔｙｉｎｏｎ ｓｉｔｅｔｏｒｑｕｅｃｏｅｆｆｉ ｃｉｅｎｔｍｅａｓｕｒｅｍｅｎｔ，ｃａｕｓｉｎｇｔｈｅｃａｌｃｕｌａｔｅｄｆｉｎａｌｔｏｒｑｕｅｔｏｂｅｔｏｏｌａｒｇｅ．Ｍｅａｓｕｒｅｓｓｈｏｕｌｄｂｅｔａｋｅｎｔｏｅｎｓｕｒｅｓｔａｂｉｌｉｔｙｏｆｔｈｅｔｏｒｑｕｅｃｏｅｆｆｉｃｉｅｎｔｄｕｒｉｎｇｔｒａｎｓｐｏｒｔａｔｉｏｎ，ｌｏａｄｉｎｇ，ｕｎｌｏａｄｉｎｇ，ｓｔｏｒａｇｅ，ｉｎｓｔａｌｌａｔｉｏｎ，ｓｃｒｅｗｉｎｇａｎｄｉｎｓｐｅｃｔｉｏｎｏｆｃｏｎｎｅｃｔｉｏｎｐａｉｒａｆｔｅｒｌｅａｖｉｎｇｔｈｅｆａｃｔｏｒｙ．Ｋｅｙｗｏｒｄｓ：ｈｉｇｈｓｔｒｅｎｇｔｈｂｏｌｔ；ｔｏｕｇｈｎｅｓｓ；ｏｖｅｒｌｏａｄｆｒａｃｔｕｒｅ；ｔｏｒｑｕｅｃｏｅｆｆｉｃｉｅｎｔ；ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ１　问题提出六角头高强螺栓在某风电钢塔安装现场施拧过程中发生３０余件断裂，终拧时环境温度２７℃，扭矩系数为０．１３２，终拧扭矩为１６１０Ｎ·ｍ。
