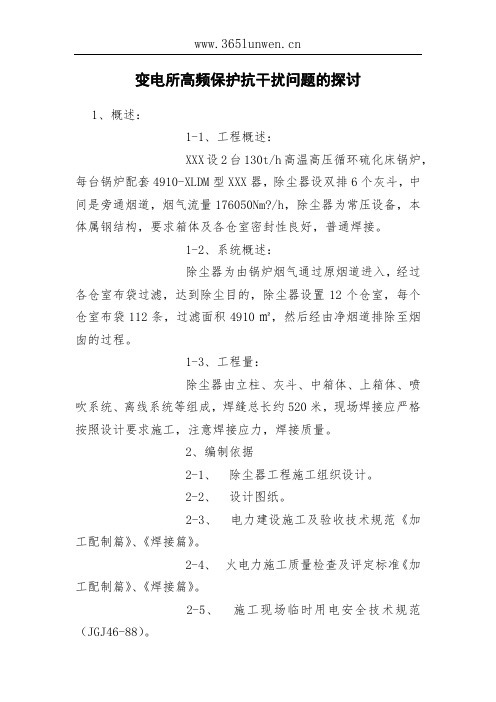

变电所高频保护抗干扰问题的探讨(新版)

变电所高频保护抗干扰问题的探讨1、概述：1-1、工程概述：XXX设2台130t/h高温高压循环硫化床锅炉，每台锅炉配套4910-XLDM型XXX器，除尘器设双排6个灰斗，中间是旁通烟道，烟气流量176050Nm?/h，除尘器为常压设备，本体属钢结构，要求箱体及各仓室密封性良好，普通焊接。

1-2、系统概述：除尘器为由锅炉烟气通过原烟道进入，经过各仓室布袋过滤，达到除尘目的，除尘器设置12个仓室，每个仓室布袋112条，过滤面积4910㎡，然后经由净烟道排除至烟囱的过程。

1-3、工程量：除尘器由立柱、灰斗、中箱体、上箱体、喷吹系统、离线系统等组成，焊缝总长约520米，现场焊接应严格按照设计要求施工，注意焊接应力，焊接质量。

2、编制依据2-1、除尘器工程施工组织设计。

2-2、设计图纸。

2-3、电力建设施工及验收技术规范《加工配制篇》、《焊接篇》。

2-4、火电力施工质量检查及评定标准《加工配制篇》、《焊接篇》。

2-5、施工现场临时用电安全技术规范（JGJ46-88）。

2-6、钢结构工程施工质量验收规范（GB50205-2001）。

3、作业条件3-1、整理施工场地，由于冬末春初季节适逢雨水较多，现场两台除尘器主体已经结束，剩余平台栏杆、扶手，捅灰孔，小气包等简单小件焊接。

3-2、针对雨季制作现场安排，作业布置。

a、对供用电设备进行全面检查，配电柜，焊机，切割机等线头、线路逐一查验，确认无安全隐患后方可使用。

漏电保安器必须灵敏有效。

所有焊机都要严格执行“一机一闸一保护”制度，投入使用前必须做好保护电流的测试，严格控制在允许范围内。

机电设备采取防雨防淹措施，安装接地装置，现场配电箱的漏电保护装置要经常检查，确保可靠。

我单位配电箱架设在混凝土基础之上，各焊机均架设在木板临时搭设的架子上，远离地面，防水淹且避免与雨水接触，同时焊机必须接地。

b、由于雨水较多，湿度较大，现场除切割在雨停后结束外，其余焊接工作量均在除尘器下部进行（灰斗检修平台、风量调节阀检修平台）进行，因为除尘器顶部全部由仓盖盖严密封，除尘器下部区域防雨防水。

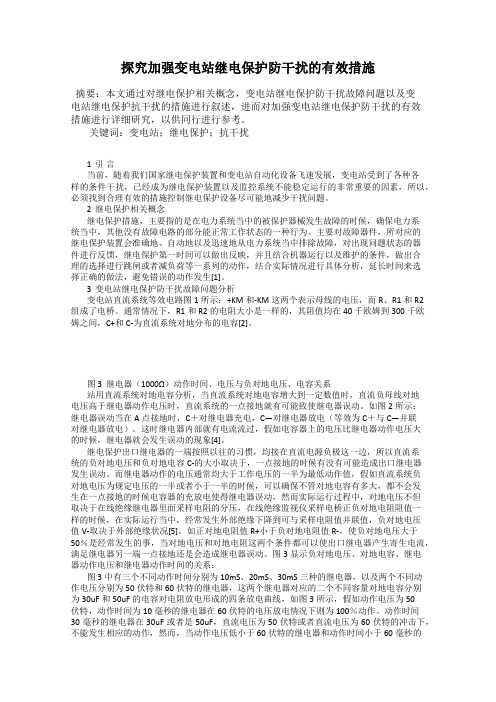

探究加强变电站继电保护防干扰的有效措施摘要：本文通过对继电保护相关概念，变电站继电保护防干扰故障问题以及变电站继电保护抗干扰的措施进行叙述，进而对加强变电站继电保护防干扰的有效措施进行详细研究，以供同行进行参考。

关键词：变电站；继电保护；抗干扰1 引言当前，随着我们国家继电保护装置和变电站自动化设备飞速发展，变电站受到了各种各样的条件干扰，已经成为继电保护装置以及监控系统不能稳定运行的非常重要的因素，所以，必须找到合理有效的措施控制继电保护设备尽可能地减少干扰问题。

2 继电保护相关概念继电保护措施，主要指的是在电力系统当中的被保护器械发生故障的时候，确保电力系统当中，其他没有故障电路的部分能正常工作状态的一种行为。

主要对故障器件，所对应的继电保护装置会准确地、自动地以及迅速地从电力系统当中排除故障，对出现问题状态的器件进行反馈，继电保护第一时间可以做出反映，并且结合机器运行以及维护的条件，做出合理的选择进行跳闸或者减负荷等一系列的动作，结合实际情况进行具体分析，延长时间来选择正确的做法，避免错误的动作发生[1]。

3 变电站继电保护防干扰故障问题分析变电站直流系统等效电路图1所示：+KM和-KM这两个表示母线的电压，而R、R1和R2组成了电桥。

通常情况下，R1和R2的电阻大小是一样的，其阻值均在40千欧姆到300千欧姆之间，C+和C-为直流系统对地分布的电容[2]。

图3 继电器（1000Ω）动作时间、电压与负对地电压、电容关系站用直流系统对地电容分析，当直流系统对地电容增大到一定数值时，直流负母线对地电压高于继电器动作电压时，直流系统的一点接地就有可能致使继电器误动。

如图2所示：继电器误动当在A点接地时，C＋对继电器充电，C—对继电器放电（等效为C＋与C—并联对继电器放电）。

这时继电器内部就有电流流过，假如电容器上的电压比继电器动作电压大的时候，继电器就会发生误动的现象[4]。

继电保护出口继电器的一端按照以往的习惯，均接在直流电源负极这一边，所以直流系统的负对地电压和负对地电容C-的大小取决于，一点接地的时候有没有可能造成出口继电器发生误动。

变电站继电保护设备的抗干扰问题探讨发布时间：2023-02-02T01:14:20.903Z 来源：《科技新时代》2022年18期作者：杨金成[导读] 众所周知，在电力系统当中，变电站继电保护设备极为重要，因为其能够确保变电站安全稳定运行，杨金成国网湖北省电力有限公司黄冈供电公司湖北黄冈 438000摘要：众所周知，在电力系统当中，变电站继电保护设备极为重要，因为其能够确保变电站安全稳定运行，然而在长期实践运行过程中发现，变电站继电保护设备运行中受到了各种因素的干扰，如果不对这些抗扰问题采取科学有效的措施加以处理，那么必定会导致变电站的稳定性水平大幅度下降，后续带来的问题也较为严峻。

本文在接下来的环节中，将会展开变电站继电保护设备常见的干扰问题，以及科学有效的应对措施分析，希望为电力部门人员提供参考。

关键词：变电站；继电保护；设备干扰；应对措施从目前情况来看，在国内变电站建设过程中，为了能够更好的确保变电站能够安全稳定运行，运用了较多继电保护设备予以保障。

继电保护设备装置具有明显的集成电路，如此使得设备表现出了较为理想的智能、高效等特征，但是这些也不可避免的造成设备干扰问题，表现为设备脆弱以及敏感等特点，因此，注重增强变电站继电保护的抗干扰能力，往往也就具有极为重要的意义。

一、变电站继电保护设备常见干扰问题根据有关人员的调查研究发现，变电站继电保护设备常见干扰问题，一般集中表现在以下几个方面，应当引起有关人员的重视，具体分析为：（一）电流因素造成的干扰问题由于电流互感器磁路存在过度饱和现象，那么将会带来较大的电流量，而这些过多的电流量势必会直接影响变电站继电保护设备的正常化运转。

一旦电流互感器达到了较大饱和状态，还会直接导致励磁电流急速增大，这样电流互感器装置必定会形成较大误差，这对于继电保护的动作极为不利。

另外，电流互感器饱和一般都是因为电力系统故障等因素造成的，在这样的情况之下，继电保护装置应当及时启动精确化的保护隔离模式，然而因为误差问题的存在，往往并不能及时生效，所以又造成了电力系统进一步的破坏，带来的损失程度较大。

关于变电所继电保护的干扰分析及防治措施研究摘要：变电站其拥有的电磁场强度本身就比较高，所以会对关联的继电保护装置起到一定的影响，甚至产生直接的干扰，影响其正常运行。

本论文正是在这种前提下，对当前变电站继电保护在常见的干扰情况下存在的不足问题进行表述，并且对其继电保护装置以及变电站提出了合理有效的抗干扰措施，从而全面推进变电站继电保护装置的正常运行。

关键词：变电所；继电保护；抗干扰引言变电站本身具备了极强的电磁场，不仅仅有着高电压以及大电流一次强点设备所引发出来的极强的电磁场干扰，同时还有供电系统以及自然界引发的干扰，这些都对变电站的继电保护装置产生严重干扰，甚至导致企业无法实现正常的运行开展。

所以，针对当前变电站继电保护装置常见的一些干扰情况进行分析之后，必须要对其进行针对性的抗干扰处理，从而保证这些装置能够实现正常的运行，也能够更好促进变电站的正常运行。

1 变电站继电保护装置干扰分析1.1 高频干扰在变电站里面，对继电保护装置产生高频干扰的主要来源有这些：变电站断路器的合闸，以及隔离刀闸在带电情况下对空母线进行操作等情况。

在当前的变电站继电保护装置里面，隔离刀闸对空母线进行充电处理的时候，几乎等于隔离刀闸在不带电的情况下纯电容所负荷的电压。

在带电情况下，隔离刀闸对空母线进行闪络拉弧处理的前期阶段将会产生了200到300赫兹每秒的再点弧，而且每一次都会出现相应的电流以及电压波，而且这些电流以及电压波一般都是沿着母线进行传播，而且通过母线的终端或者各类不同的电容器设备将其设置到地网里面，因此在每个端点的地方都会出现行波反射，因此出现了高频的震荡情况，而且其整体震荡的频率一般在50千赫兹到5兆赫兹这个范围之内。

在这种情况下，继电保护保护装置就很容易被高频振荡以及二次回路耦合进行强烈的干扰。

1.2 辐射干扰手机以及对讲机附近都会出现强烈的辐射电场及磁场，而且这种变化性比较强的磁场会对附近地区的半导体器件的回路里面感应出高频电压，从而出现一个虚假的信号源，而且整流处理之后可能会出现数字回路逻辑的电位产生偏移，甚至还会出现严重的逻辑混乱情况。

浅谈变电站继电保护的抗干扰摘要:如今,变电站中的电磁干扰已经成为影响继电保护设备和监控装置正常运行的主要原因,因此,我们应及时采取措施解决继电保护设备存在的干扰问题,抱枕变电站的正常运行,文章对电磁干扰的主要类型进行分析,并详细论述了减少和预防电磁干扰的主要对策。

关键词:变电站继电保护抗干扰电磁场高压变电站是一个有高强度电磁场的特殊环境。

高压变电站内的继电保护和自动装置、监控系统在正常的运行情况下,时常因为某种偶然的原因遭到电磁干扰。

变电所一次回路强电磁干扰和二次回路本身具有电磁干扰,在辐射和传导的作用下投射到元器件上。

如果干扰程度超过了正常水平,将会导致装置逻辑回路无法正常工作,使整个装置错误运行,另外,这些干扰问题让大量的垃圾信息堆积再变电站,严重制约着变电站工作人员的正常管理工作,站内值班人员的工作负担加重,影响了他们对事故的处理能力。

因此,变电站的电磁干扰成为我们应及时解决的问题,以便促进变电站稳定运行,提高其可靠性。

1 干扰源的类型1.1接地故障如果变电站出现单相或多相接地故障时,接地故障引发的电流故障会通过变电站的中性点,故障电流会进入地网,架空地线又会回流到故障点。

强烈的电流故障流入地网的同时,会让变电站中的各地网之间会产生较大的电位差,这种情况被称为50Hz的工频干扰,高频保护会遭到严重的威胁。

1.2电感耦合由于隔离开关的不规范操作引起雷电电流或者高频电流,这些电流会随之经过高压母线,母线周围就会产生大量的电磁场。

当中有一些磁通会将二次电缆包围,故而在二次回路中就会感应到对地的电流干扰,电流干扰也将传递到继电保护装置的二次设备端子上面。

1.3断路器引起故障直流回路控制中的电感线圈意外断开,则会导致较宽频谱的干扰波,严重时的干扰波会高达50Hz。

如果此时有人使用移动电话或者家用座机电话,都会引起高频电磁波,造成电磁干扰。

1.4雷电干扰雷击事故多发生在雨季,变电站本身就有强电流,所以,一旦到达雨季,雷击事故很容易发生,如果雷电打击到户外构架或线路,就会造成大量的强电流流入地网,当二次电缆屏蔽层接地在不同的接地点时,由于地网有电阻,从而引起屏蔽层的瞬态电流,就极有可能造成二次电缆中的干扰电压,而感应出来的过电压也可能经过测量设备而流回二次回路。

变电站继电保护设备防干扰措施探讨摘要：继电保护设备的微机化提升了智能化水平，但微机抗干扰能力弱的缺点也给继电保护设备带来了极大的安全隐患，本文通过对影响变电站继电保护设备干扰来源的分析，总结探讨出继电保护等二次设备采用光纤连接等措施解决干扰问题的方法，为继电保护设备的安全稳定运行打下坚实基础。

关键词：变电站；继电保护；电磁干扰引言随着对变电站控制要求的不断提高，以及电子、软件技术的发展，国内继电保护设备已基本实现了微机化，抗干扰问题也因此成为重要研究项目，因其涉及到设备能否正常运行，对电力系统的安全稳定至关重要。

1 变电站干扰源的类型及特点本文所讨论的干扰，主要指继电保护设备因外部因素受到的干扰。

这些干扰可能是电磁感应、电场耦合、辐射、电势差或有线连接耦合等类型或几种类型的组合。

干扰由干扰源通过无线或有线传播，可能造成设备性能下降，或误发信息，甚至对正常运行的一次设备误发指令，严重时导致事故的发生。

1.1雷电干扰雷电干扰随机性强，强度大且时间极短。

雷击产生的感应电势通过线路或设备通道干扰继电保护设备。

由于变电站普遍处于空旷位置，加之设备及构架的特殊性，使变电站受雷击的概率较大。

如果接地点设置不合理，雷电会对继电保护设备产生强烈干扰，危害巨大。

1.2接地故障干扰接地故障分为进出线故障和设备故障二种，故障产生比正常运行电流高数倍甚至几十倍以上的大电流，形成较大的电势差和干扰，强度大时间短，使平时忽略不计的干扰源放大几倍甚至几十倍以上，通过一次回路经地网感应耦合到继电保护设备中，对继电保护设备运行造成威胁。

1.3设备操作干扰变电站的设备操作分一次设备和二次设备操作两种。

一次设备操作通常伴随回路的通断，除造成潮流变化引起干扰外，通断产生的电弧会通过电磁感应和电容耦合方式对继电保护设备产生较强的干扰。

二次设备操作一般是不会对继电保护设备造成影响，但如果存在设计不合理、施工不良和设备材料选择不当等因素时，在诸如恶劣天气等特殊情况下，有时会误发信息，甚至会引起继电保护设备的误动。

变电所电气设备抗干扰技术电气设备抗干扰技术在变电所中的应用随着工业化和信息化的不断推进，各种电子设备的使用不断增加，这些设备会产生各种各样的电磁波，这些电磁波会对变电所中的电气设备造成干扰，进而影响变电所的稳定运行。

因此，变电所中的电气设备抗干扰技术显得尤为重要。

变电所中电气设备的干扰问题变电所是电力系统的一个重要组成部分，主要用于将输电线路的电压从高变为低，并与用电设备相连，供给用电设备所需的电能。

变电所中的电气设备包括变压器、开关设备、保护设备等，这些设备的稳定运行对于保障电力系统的安全运行和延长设备寿命具有重要意义。

然而，变电所中的电气设备常常受到来自外界和内部的各种干扰，如过电压、瞬变过电压、高频噪声、地电位变动、相邻信号干扰等。

这些干扰会导致变电所中的电气设备出现故障，甚至长期工作后还会加剧设备老化，缩短设备的工作寿命，使设备维护和运行成本增加。

电气设备抗干扰技术的应用电气设备抗干扰技术是为保障电气设备在恶劣的环境下正常工作而使用的技术，可以显著提高电气设备的抗干扰能力，保证电力系统的稳定性和可靠性。

下面介绍一些电气设备抗干扰技术的具体应用：1.屏蔽技术屏蔽技术是采用屏蔽层制造的技术，用于阻止来自外部干扰源的电磁波干扰到电气设备的内部部件。

其原理主要是以屏蔽层为中心构建一个无电场和无磁场区域，保证电气设备内部的电子元器件不受外界电磁波的影响。

2.滤波技术滤波技术是指使用各种滤波器将特定频率的噪声和干扰信号套住、隔离或消除的技术。

可以有效滤除电气设备中的高频干扰，确保电气设备能够正常工作。

3.接地技术接地技术是指将到达不同点（如设备、金属结构等）的电荷在地电位系统中连接起来，用于消除因电子流分布和外界干扰而产生的噪声。

通过正确的接地方法和处理可以有效的降低噪声干扰，提高电气设备的稳定性。

4.防雷技术防雷技术是指在电气设备中安装和使用专用的防雷设备和最少势能的技术。

这些设备和技术主要是用来保护电气设备免受因雷电引起的电磁干扰、过电压和瞬变电压的侵害。
