房地产项目初步设计图纸要点审核
房地产项目的初步设计图纸对于项目的成功非常重要，因此需要对其要点进行审核。
以下是可能需要审核的要点：
1. 布局设计：初步设计图纸应该考虑到建筑物的方向，以免影响周围环境的光照和观感。
此外，还应确保建筑物能够利用周围资源，例如阳光、自然景观等。
2. 户型规划：初步设计图纸应为每个房间分配合适的空间，确保每个房间都有良好的可达性和在使用时的舒适性。
它还应该考虑分配公共设施和房屋设施的位置。
3. 缩尺比例：图纸应使用适当的缩尺并符合国家和地方的相关标准，以确保设计的彻底和准确性。
4. 建筑造价：初步设计图纸应考虑到建筑材料成本和相关现场施工费用，以确定建筑物的预算，并确保项目在可接受的成本范围内。
5. 安全和环境：初步设计图纸应考虑到建筑物应符合相关的安全要求，并且不会对周围环境造成负面影响。
这包括遵守当地建筑规章制度，考虑气候、环境和地形等。
6. 可访问性和通行性：初步设计图纸应考虑到驾驶，行人和无障碍通行。
特别是对于多层和高层建筑，需要提供适当的电梯和紧急通道，以确保安全和可访问性。
7. 设施和服务：初步设计图纸应考虑到需求，如车位、供水、供电、通讯网络和垃圾处理等。
这些要求可以在研究当地管道网络后得到适当的满足。
综上所述，房地产项目的初步设计图纸的要点是多方面的，需要注意所有细节方面的问题，以确保项目的成功。
1 / 1。
房地产工程施工图审查要点首先，房地产工程施工图应包括完整的建筑图、结构图、给排水图、电气图和暖通空调图等，这些图纸必须有完整的详细、准确的内容，不能有遗漏和错误。
审查时要逐一比对各个图纸之间的关联性，确保一致性，如建筑图中的加固柱必须在结构图上有相对应的标注。
其次，施工图中所涉及的设计参数和规范必须符合国家标准和地方规定，不能有违反规范的情况。
如建筑图中的承重墙、结构图中的梁柱等必须符合相应的承重标准，否则会对整个工程的安全造成严重影响。
此外，给排水图和电气图中的管道、电线等也必须符合国家相关规范，以确保施工质量。
再者，对于施工图中的平面布置和空间利用要进行合理性审查，确保各功能区域的布局合理，通风采光良好，且各功能区域之间的关系和连接顺畅，便于使用和维护。
审查时应注意检查各房间的面积和尺寸是否符合设计要求，各功能区域之间的流线是否合理，安全出口和疏散通道是否设置得当等。
此外，施工图中的建筑材料和施工工艺也要进行审查，确保所选用的建筑材料符合相关标准和质量要求，施工工艺合理可行。
审查时要关注结构体系的合理性和稳定性，建筑结构层高、楼高等是否符合国家标准，各种材料的使用是否符合相关规范等。
除了以上要点外，还需要对施工图中的建筑设备和消防系统等进行审查，确保设备的布局合理，消防系统的设置符合要求。
审查时要关注建筑设备的选型是否合理，是否能够满足工程的需要，消防系统的布局是否合理，消防设备是否齐全，消防通道和安全出口是否符合规范等。
总的来说，房地产工程施工图审查是一个非常复杂和细致的工作，需要对各个方面都进行全面的审查，确保施工图的质量和准确性。
只有做到这一点，才能保证工程的施工质量和安全性，以及施工进度的顺利进行。
希望以上介绍的房地产工程施工图审查要点能够对相关工作有所帮助。

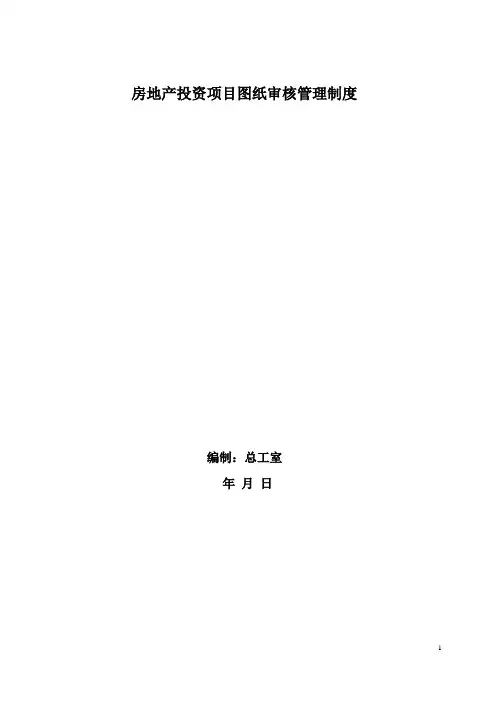

房地产投资项目图纸审核管理制度编制：总工室年月日目录二、结构施工图审查指南 03三、施工图审图作业指引04 附件：房地产开发审图要点明细表05一、建筑工程图纸审核制度1、项目部图纸审核主责领导为项目总工程师，主责部门为设计部、工程部。
2、审核程序.2.1施工图纸会审分初审、内部会审和综合会审，会审时间安排如下。
2.1.1初审：应安排在内部会审之前进行，发现问题交内部会审时解决。
2.1.2内部会审：安排在综合会审之前进行，发现问题汇总后交综合会审审定。
2.1.3综合会审：在单位工程开工前完成，会审中发现问题在会议上协商解决，由设计单位统一提出设计变更通知单发送有关单位。
.2.2图纸会审前，主持部门或主持人应事先通知参加人员熟悉图纸，准备意见，进行必要的核对和计算工作。
2.3综合会审由工程技术部做图纸会审记录，存档备查。
工程技术部门应妥善保管业主方整理的综合会审纪要。
.2.4内部会审和初审由主持人做好详细记录，整理会审纪要，报公司工程管理部。
.3、会审主要内容3.1图纸要求采用的设备、材料是否符合要求。
3.2设计图纸与施工主要技术方案是否相适应。
3.3图纸表达施工深度能否满足施工需要。
3.4构建划分和加工要求是否符合施工能力。
3.5改扩建工程新老系统间的衔接是否吻合，施工过渡方案是否可行（此项除对图纸核对外，还应到施工现场进行实际情况校对）。
3.6各专业之间设计是否协调，如设备外形尺寸与基础尺寸、建筑物预留孔洞及预埋件与安装图纸要求、设备与系统连接部位、管线间相互关系等。
3.7设计上采用的新结构、新材料、新设备、新工艺、新技术在施工技术、机具和物质供应上有无困难。
3.8专业图之间、专业图内各图之间的衔接配合是否妥当，表格之间的规格型号、材料、数量是否一致，有无“错、漏、缺”现象。
3.9能否满足安全经济运行要求和合理的检修作业需要。
3.10施工图纸上的材料设备的规格、型号、数量与材料表是否一致，是否符合现场实际。
.初步设计阶段图纸要点审核初步设计图纸要点审核项目名称审核人设计单位审图时间阶段是否满足阶段专业问题列项审核要求及审核依据问题描述细分打“√”或“ X”1、各层结构平面初步布置；土建2、地下室、人防、转换层的结构布置方案3、土方平衡图、单桩承载力、基础形式。
1、消防级别；生活、消防水池及水泵房面积校核。
消防级别水专业应与建筑一致。
扩初阶2、集水坑及排水沟布置位置及数量校核。
根据地下室底板面层厚度，校核集水坑数量、距离。
段（施初步工图条委托3、给水、排水、消防系统的设计方案。
件图）给排水1、消火栓及立管应放置在公共空间。
2、消火栓安装不得贯穿墙体（管井处除外）4、核心筒处消火栓布置、管井布置合理性。
3、管井位置及尺寸校核，管井应满足管道安装要求，出详细立面、剖面图。
5、空调室内外机位置合理，空调排水立管位置合理。
1、空调位有足够空间放置室外机.初步设计2、室外机位置通风良好，无死机风险3、穿空调板各管道不影响室外机安装、放置。
4、空调冷凝水管位置合理。
6、排水立管位置合理。
1、立管对建筑外立面影响小。
2、立管与门、窗、洞口不冲突。
7、总图方案合理。
通风地下室通风设置原则再次确认。
送、排风机房位置面积校核，地下室净空高度校核。
煤气燃气立管位置，燃气表，热水器位置确认。
精装修房，燃气表及热水器位置，应得到装饰部认同。
电气1、详规阶段电气方案的实施2、各种设备的选型1、各层结构平面初步布置；土建2、地下室、人防、转换层的结构布置方案3、土方平衡图、单桩承载力、基础形式。
1、消防级别；生活、消防水池及水泵房面积校核。
消防级别水专业应与建筑一致。
2、集水坑及排水沟布置位置及数量校核。
根据地下室底板面层厚度，校核集水坑数量、距离。
给排水3、给水、排水、消防系统的设计方案。
1、消火栓及立管应放置在公共空间。
4、核心筒处消火栓布置、管井布置合理性。
2、消火栓安装不得贯穿墙体（管井处除外）3、管井位置及尺寸校核，管井应满足管道安装要求，出详细立面、剖面图。
房地产项目设计初步设计图纸审图要点房地产项目设计初步设计图纸审图要点 (1)提要设计数据一、规划设计1(规划设计条件? 满足? 不满足;若不满足主要的问题是:1(建筑间距? 日照间距:? 防火间距 m2(建筑物退用地红线距离 m。
3(建筑物四置角点坐标是否准确。
4(周边市政道路交点标高是否准确，与现场实际是否符合。
5(技术经济指标:总用地 ;总建筑面积 ;总户数容积率 ;绿化率 ;道路面积 ;公建面积 ;建筑密度 ;停车位辆/户。
2( 公建配套要求? 满足? 不满足;若不满足主要的问题是:解决的措施是 :1(.详规要求配套公建种类及面积 ? ?? ?2(本设计配套公建种类及面积 ? ?? ?2(配套公建总建筑面积?大于 ?等于?小于详规要求配套公建总面积。
配套公建总建筑面积详规要求配套公建总面积 4( 配套公建是否占用商业价值高的位置, ? 是，解决的措施是 : ? 否3(小区道路是否符合要求,? 符合? 不符合若不符合主要的问题是 :1(小区道路标高 ;最大坡道为度。
2(小区出入口与城市干道连接有处。
3(地下室顶板覆土深度。
? 绿化覆土深度 m ? 管线埋深 m。
4(小区内的排水能否排入城市排水系统, ? 能? 否5(小区内停放汽车辆。
? 地上辆? 地下辆6(地下车库出入口个。
4( 各种专业批文? 规划局 ? 消防局? 卫生防疫 ? 人防? 交通 ? 环保? 绿化 ? 教育局? 电信局 ? 市政? ?房地产项目设计初步设计图纸审图要点 (2)二、总平面设计1(竖向设计、交通组织的布置 ? 正确? 不正确1(绝对标高 m。
2(相对标高 m。
3( 0.00标高相当于绝对标高 m。
4(建筑间距? 日照间距 :? 防火间距 m5(售楼部样板房位置、看楼路线组织是否合理，看楼路线、施工通道与管线走向是否合理。
6(入口广场、门楼等卖场景观设计符合要求。
2(消防通道? 符合? 不符合1(建筑物总长度 m;消防登高面长 m，建筑物周长 m。
房地产投资项目图纸审核管理制度编制：总工室年月日目录二、结构施工图审查指南03三、施工图审图作业指引04 附件：房地产开发审图要点明细表05一、建筑工程图纸审核制度1、项目部图纸审核主责领导为项目总工程师，主责部门为设计部、工程部。
2、审核程序.2.1施工图纸会审分初审、内部会审和综合会审，会审时间安排如下。
2.1.1初审：应安排在内部会审之前进行，发现问题交内部会审时解决。
2.1.2内部会审：安排在综合会审之前进行，发现问题汇总后交综合会审审定。
2.1.3综合会审：在单位工程开工前完成，会审中发现问题在会议上协商解决，由设计单位统一提出设计变更通知单发送有关单位。
.2.2图纸会审前，主持部门或主持人应事先通知参加人员熟悉图纸，准备意见，进行必要的核对和计算工作。
2.3综合会审由工程技术部做图纸会审记录，存档备查。
工程技术部门应妥善保管业主方整理的综合会审纪要。
.2.4内部会审和初审由主持人做好详细记录，整理会审纪要，报公司工程管理部。
.3、会审主要内容3.1图纸要求采用的设备、材料是否符合要求。
3.2设计图纸与施工主要技术方案是否相适应。
3.3图纸表达施工深度能否满足施工需要。
3.4构建划分和加工要求是否符合施工能力。
3.5改扩建工程新老系统间的衔接是否吻合，施工过渡方案是否可行（此项除对图纸核对外，还应到施工现场进行实际情况校对）。
3.6各专业之间设计是否协调，如设备外形尺寸与基础尺寸、建筑物预留孔洞及预埋件与安装图纸要求、设备与系统连接部位、管线间相互关系等。
3.7设计上采用的新结构、新材料、新设备、新工艺、新技术在施工技术、机具和物质供应上有无困难。
3.8专业图之间、专业图内各图之间的衔接配合是否妥当，表格之间的规格型号、材料、数量是否一致，有无“错、漏、缺”现象。
3.9能否满足安全经济运行要求和合理的检修作业需要。
3.10施工图纸上的材料设备的规格、型号、数量与材料表是否一致，是否符合现场实际。
房地产集团规划设计图纸审核要点房地产集团规划设计图纸审核要点项目名称：设计单位：阶段：审核人审图时间：问题列项审核要求及审核依据：是否满足打“√-无异议”或“X-有保留”技术经济指标：1.满足甲方经济技术指标要求，包括物业类型比例、地下车库面积、总建筑面积、总户数、配套设施面积、户车比。
2.建筑与景观充分融合。
3.规划与营销主题的关系。
4.景观主题与概念策划是否吻合。
5.充分保护及利用现有景观资源。
交通组织：1.交通流线合理便捷，并与商业及服务配套等有效结合。
2.不同售价物业类型在区内分布的合理性，及相互之间的关系和谐。
3.宗地资源与不同售价物业分布的匹配度。
4.商业服务与社区配套设施布置的服务有效性。
5.物业的分期开发与项目经营测算的匹配度。
6.设置有效的示范区，包括销售大厅、销售样板间、景观示范区。
7.销售人流与施工人流组织的合理性。
8.示范区形象是否有冲击力。
户型使用标准的满足：1.户型分布及面积指标是否符合市场的产品建议书要求。
2.户型功能配置是否满足市场的产品建议书中的使用标准。
立面风格与市场策划的关系：1.整体风格应紧扣策划定位要求，主题鲜明。
2.立面风格的创新性。
3.立面总体协调性。
规划结构技术角度：1.政府部门规划要点，包括建筑退线、容积率、限高、绿地率、建筑要点及规范密度。
2.满足消防要求，包括防火间距、消防车道及登高面的设置。
3.满足建筑日照间距要求。
4.规划思想（手法）的先进性。
5.空间组织有序列感，有标识性。
6.车行道路骨干清晰，辐射均匀，道路网密度适宜。
7.人行系统与景观系统、车行系统的衔接关系。
8.停车布置合理，包括停车方式的经济性、停车场的位置服务均好、出入口的设置和装置合理，便于管理。
9.公共设施空间分布的合理性。
10.景观手法与使用功能是否匹配。
11.开发分期与规划结构的结合关系是否合理。
管理模式：1.分级管理体系的设置是否清晰合理。
2.管理模式是否有效，并具有经济性。
房地产初步设计阶段图纸要点审核在房地产项目开发过程中，初步设计阶段的图纸审核是至关重要的环节。
这一阶段的图纸审核工作直接关系到项目的质量、成本、进度以及后期的施工可行性。
本文将详细阐述房地产初步设计阶段图纸要点审核的相关内容。
一、建筑专业1、总平面图核实建设用地红线、建筑控制线、道路红线等各类控制线的位置和尺寸是否准确。
检查建筑物的定位坐标、间距、朝向是否符合规划要求和日照标准。
评估场地的竖向设计，包括标高、坡度、排水方向等，确保场地排水顺畅，避免积水。
审查出入口的设置是否合理，包括人行出入口和车行出入口，以及与周边道路的衔接是否顺畅。
2、平面图核实各功能房间的布局是否合理，满足使用要求，如客厅、卧室、厨房、卫生间等的面积和尺寸是否适宜。
检查门窗的位置和尺寸，确保采光、通风良好，同时满足消防疏散要求。
关注交通流线的组织，包括楼梯、电梯、走廊等的设置是否便捷，避免交叉和拥堵。
审核建筑内部的隔墙布置，是否便于灵活分隔和使用。
3、立面图审查建筑外立面的风格、色彩、材质等是否与项目定位相符，具有美观性和协调性。
核实外立面的造型和线条是否简洁流畅，避免过于复杂导致施工难度增加和成本上升。
检查阳台、飘窗、空调机位等的设计是否合理，既满足功能需求又不影响建筑外观。
4、剖面图查看建筑物的层高、净高是否符合设计要求和使用功能。
核实楼梯、电梯的竖向尺寸和位置，确保其符合规范和使用要求。
审查各层楼板、梁、柱的关系，以及与设备管道的交叉情况。
二、结构专业1、基础设计评估基础选型的合理性，如桩基础、筏板基础、独立基础等，是否根据地质勘察报告和建筑物的荷载进行选择。
检查基础的尺寸、埋深、配筋等是否满足承载力和变形要求。
审核基础与周边建筑物、地下管线等的关系，避免相互影响。
2、上部结构核实框架结构、剪力墙结构、框架剪力墙结构等结构体系的选择是否合理，能否满足建筑的功能和抗震要求。
审查梁、板、柱的尺寸和配筋，确保结构的安全性和经济性。
施工图审查要点一、总则1. 目的确保设计质量得到有效控制以及施工合理性得到保证。
2. 范围适用于大唐地产南宁城市公司开发的建筑工程各专业（建筑、结构、给排水、暖通、电气、景观）施工图图审查。
3. 审查依据3.1 国家现行相关标准规范；3.2 公司制度及标准化文件；3.3 项目设计任务书。
4. 其他要求4.1 标准、规范和设计任务书的内容是否反映在施工图纸上；4.2 设计依据设计采用的设计标准、规范是否正确，是否为有效版本；4.3 着重从设计参数、设计标准构件材料、合理设计荷载、含钢量、所选用的设备材料等审查；4.4 审核施工图设计是否具备由专业承包商进行二次深化所需要的条件和深度，有否存在重大缺、漏项，不同专业、不同工程间的设计接口是否充分合理考虑；4.5 本审查要点内容可根据工作实际进行增补。
二、各专业审查要点（一）建筑专业一、设计总说明1．选用图集是否已经作废或过期（防火规范、厨房烟道、砌体、住宅….）2．关于安全玻璃涵盖面是否全面，应按国家关于《建筑安全玻璃管理规定》发改版第六条确认3．说明中的防水做法与工程做法中的说明以及墙身大样图作法应相符4．门窗编号及代号说明与平面图中的编号不同或对特殊门窗代号说明不全（卫生间窗、防火窗、双层隔音窗、裙房幕墙窗…）5．应增加节能说明及无障碍设计说明。
6．遗漏地下室出地面的风井百叶窗的数量及分格图。
7．说明中墙体材料是否注明,是否和结构图中的一致。
二、工程做法1．应依据城市公司提出的装修标准，注明是否毛坯房（饰面由后装修做）2．对于工程特殊做法应做说明，特别是结构沉板后需回填或轻质材料做垫层楼地面3．保温作法需同节能计算及说明相统一（外墙保温作法）4．厨房、卫生间墙地面均需做防水处理。
5．各种公共用房装饰做法、一层地面做法是否遗漏。
6．屋面的构造做法、地库防水做法及收口位置、剪力墙墙身防水收口的处理、伸缩缝做法不详。
三、总图1. 应注明并保证满足规划报建要求的道路及建筑退缩间距（要确定立面所增加的落地片墙、廊柱没有超出建筑红线）2. 没注明建筑防火间距（外墙到外墙，凸窗应计玻璃间）；消防车道定位及消防扑救面。
