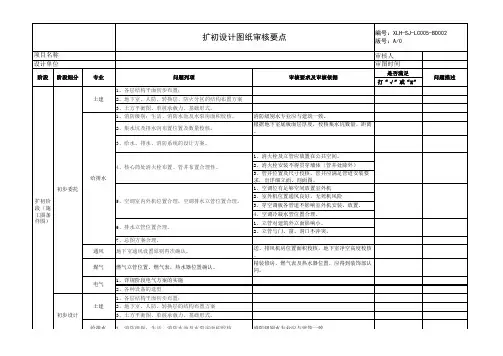

各阶段图纸审核要点(模板)

施工图纸核查意见单一、引言在建筑工程项目中，施工图纸的核查是至关重要的环节。

它不仅关乎工程的施工质量，也直接影响到施工的进度和成本。

为了确保施工图纸的准确性和完整性，本文将详细阐述施工图纸核查意见单的相关内容和重要性。

二、施工图纸核查意见单概述施工图纸核查意见单是一种用于内部沟通的工具，用于在施工前对图纸进行详细的检查和评估。

该意见单通常由项目负责人或专门的图纸核查人员填写，主要记录对图纸的意见、建议和需要改进的地方。

三、施工图纸核查意见单的内容1、核查人员：填写进行核查的人员姓名和职位，以确保责任的明确。

2、核查日期：记录进行核查的具体日期，以便跟踪工程的进度。

3、核查项目：列出需要核查的图纸项目，包括建筑结构、给排水、电气等各个专业。

4、核查意见：针对每个项目，提出核查人员对图纸的意见、建议或问题。

5、改进措施：针对核查意见，提出具体的改进措施和解决方案。

6、审核结果：记录审核图纸的结果，包括是否通过审核、是否需要进一步修改等。

四、施工图纸核查意见单的作用1、提高图纸质量：通过详细的核查和反馈，可以及时发现并纠正图纸中的错误或不足，从而提高图纸的质量。

2、确保施工安全：通过对图纸的深入检查，可以发现可能存在的安全隐患，从而避免施工过程中的事故。

3、优化施工流程：通过核查意见单，可以对图纸进行优化，使施工流程更加合理，从而提高施工效率。

4、减少成本：通过提前发现和纠正图纸中的问题，可以避免因错误图纸导致的返工和成本增加。

5、增强团队协作：通过填写和讨论核查意见单，可以使团队成员更好地协同工作，增强团队协作能力。

五、总结施工图纸核查意见单是建筑工程项目中不可或缺的一部分。

它不仅有助于提高图纸质量，确保施工安全，还可以优化施工流程，减少成本，增强团队协作能力。

因此，我们应该充分重视并规范填写施工图纸核查意见单，使其在建筑工程项目中发挥最大的作用。

在建筑工程中，施工图纸的核查是至关重要的环节。

它决定了项目的可行性、安全性以及日后的施工流程和质量。

工程施工图审查要点是什么一、总体布局方案审查1. 审查建筑总平面布局是否符合设计要求，建筑功能及使用要求是否合理布局；2. 审查建筑建筑高度、体量、方向、层数、空间布局等是否符合设计图纸；3. 审查建筑物的地面、地下建筑物的布局是否符合设计要求；4. 审查建筑与周边环境的关系是否协调，与相邻建筑的距离是否符合规范；5. 审查建筑结构的布局是否合理，是否满足强地震区地区构造抗力要求；6. 审查设备、管道、电气等管线布局是否符合设计图纸。

二、建筑结构审查1. 审查建筑结构设计是否符合相关规范标准，是否满足荷载要求；2. 审查结构材料、构件的选择是否合理，是否符合设计要求；3. 审查建筑结构整体稳定性、承载性是否满足设计要求；4. 审查结构节点和连接处的处理是否符合规范要求；5. 审查混凝土结构的配筋是否符合规范要求；6. 审查钢结构的连接焊接是否符合规范要求；7. 审查基础的设计是否满足地基承载要求。

三、建筑设备审查1. 审查建筑设备的选型是否符合设计要求，是否达到节能、环保要求；2. 审查管道、空调、通风等系统布局是否合理，设备连接是否符合规范；3. 审查设备的安装位置是否符合规范规定，设备与建筑结构的连接是否牢固；4. 审查电气设备的接线、配电方案是否满足用电要求，是否符合电气规范要求；5. 审查消防设备的布局是否符合消防要求，消防通道、疏散通道是否合理配置。

四、施工工艺审查1. 审查施工单位施工工艺和施工方法是否符合施工图纸要求；2. 审查施工工序和施工流程是否合理、安全、有效；3. 审查施工单位施工材料和施工设备是否符合标准，施工合同和要求；4. 审查施工单位的人员资质、施工证书是否齐全、合法；5. 审查施工单位施工现场的安全措施是否充分，施工现场卫生是否良好；6. 审查施工单位的施工进度计划和施工质量控制措施是否合理有效。

五、施工图纸审查1. 审查施工图纸的编制是否符合规范要求，是否完整、清晰；2. 审查施工图纸的工程量计算是否准确，材料规格、配筋、尺寸是否符合设计要求；3. 审查施工图纸的文字说明、符号标识是否清晰、统一；4. 审查施工图纸的图面比例是否准确，图面的形成是否规范；5. 审查施工图纸的版本控制、签章盖章、备案等程序是否合规。

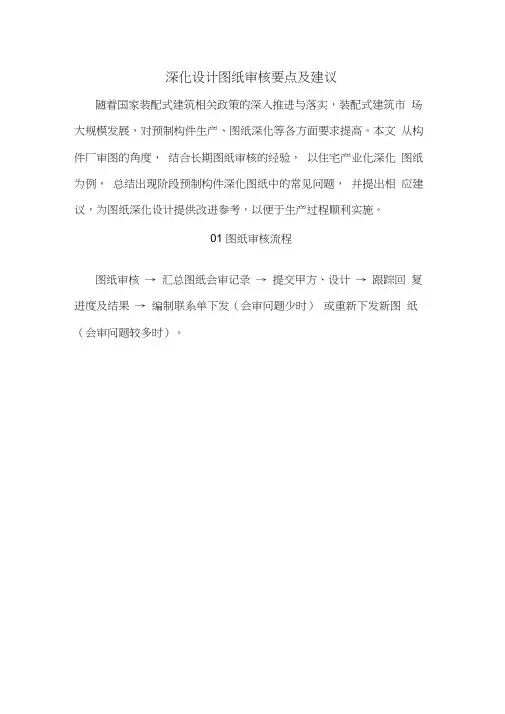

深化设计图纸审核要点及建议随着国家装配式建筑相关政策的深入推进与落实，装配式建筑市场大规模发展，对预制构件生产、图纸深化等各方面要求提高。

本文从构件厂审图的角度，结合长期图纸审核的经验，以住宅产业化深化图纸为例，总结出现阶段预制构件深化图纸中的常见问题，并提出相应建议，为图纸深化设计提供改进参考，以便于生产过程顺利实施。

01 图纸审核流程图纸审核→ 汇总图纸会审记录→ 提交甲方、设计→ 跟踪回复进度及结果→ 编制联系单下发（会审问题少时）或重新下发新图纸（会审问题较多时）。

02 图纸审核要点（见表1）03 深化图纸常见问题■出图效率影响出图效率的因素很多，比如目前构件深化图纸的绘制及签认效率较低、程序进行缓慢；甲方提供的资料（水电、给排水点位等）是否完整、准确、及时；部分点位迟迟确定不了或反复改动；部分甚至影响到构件厂的生产安排、模具委托、模具加工、构件生产等一系列的问题，这些问题都会影响到项目的工期。

■图纸质量1. 标注不明，缺少信息如图 1 所示，图中箭头指示部位应有螺杆套丝的规格、长度标注，但图中无此信息，给埋件加工带来困扰。

图 1 连接螺栓详图2. 标注不一致如图 2 所示，木砖厚度尺寸标注不一致图 2 木砖大样图如图 3 所示，楼梯栏杆预留孔深度标注不一致图 3 踏步预留孔详图如图 4 所示，墙板结构层两边凹槽尺寸标注不一致图 4 墙板结构图如图5、图6 所示模板图和配筋图中的套筒数量、位置不一致，且与表 2 外墙套筒配件信息表中套筒数量不一致图 5 外墙构件仰视图图 6 外墙结构层配筋剖面图■碰撞问题预埋件、孔洞、线盒、钢筋等相互碰撞问题，若前期审图时未发现，等进入到构件生产环节时发现再调整，则会给生产造成困扰。

如图7 所示，预埋螺母与墙板受力纵筋位置冲突，主筋位置不可调整，所以需要变更预埋件的位置，这就需要现场进行改模，严重影响生产进度。

■信息表达不完整如果考虑不全面，则后期图纸调整量较大。

第1篇一、施工准备1. 设计审查：首先对模板工程设计图纸进行审查，确保其符合规范要求，结构合理，尺寸准确。

2. 材料准备：根据设计要求，准备相应的模板材料，如钢模板、木模板、塑料模板等，并检查其质量是否符合要求。

3. 施工队伍组织：组建一支具备专业知识和技能的施工队伍，进行施工前的培训和技术交底。

4. 施工现场布置：根据施工方案，合理布置施工现场，确保施工顺利进行。

二、模板安装1. 模板定位：根据设计图纸，确定模板的安装位置，确保模板与结构尺寸相符。

2. 模板支撑：在模板安装位置设置支撑，保证模板在施工过程中的稳定性和安全性。

3. 模板连接：采用合适的连接方式，将模板拼接成整体，确保连接牢固。

4. 模板加固：对模板进行加固处理，防止施工过程中发生变形、扭曲等现象。

5. 钢筋绑扎：在模板安装完成后，进行钢筋绑扎，确保钢筋位置准确，间距均匀。

6. 模板封闭：在模板加固和钢筋绑扎完成后，对模板进行封闭，防止混凝土浇筑过程中发生漏浆、跑浆等现象。

三、混凝土浇筑1. 浇筑准备：根据混凝土配合比，准备好混凝土材料，确保混凝土质量。

2. 浇筑顺序：按照设计要求，确定混凝土浇筑顺序，从低处向高处进行浇筑。

3. 浇筑速度：控制混凝土浇筑速度，防止因速度过快而引起模板变形、裂缝等现象。

4. 振捣：在混凝土浇筑过程中，进行振捣处理，确保混凝土密实，无蜂窝、麻面等缺陷。

5. 浇筑完毕：混凝土浇筑完成后，及时清理模板表面，防止混凝土凝固在模板上。

四、模板拆除1. 拆除时间：根据混凝土强度要求，确定模板拆除时间，确保混凝土强度达到设计要求。

2. 拆除顺序：按照设计要求，确定模板拆除顺序，从上往下、从外往内进行拆除。

3. 拆除方法：采用合适的拆除方法，如手动拆除、机械拆除等，确保拆除过程安全、顺利。

4. 模板清理：拆除模板后，及时清理模板表面，为下次施工做好准备。

五、施工质量检查1. 模板安装质量检查：对模板安装质量进行检查，确保模板安装牢固、平整、尺寸准确。

模板工程质量控制技术要点工程质量控制是指在工程建设过程中，通过采取科学的管理手段和方法，确保工程施工质量符合规范要求，达到设计要求和用户需求的过程。

模板工程质量控制技术是指在建筑工程施工中，对一些相同或类似的工程进行模板化，通过一套标准化的施工流程和质量控制技术，提高工程质量，并降低施工时间和成本。

下面将介绍模板工程质量控制技术的要点。

一、施工前准备阶段在进行模板施工前，需要进行充分的准备工作，包括材料和设备准备、施工图纸审核、工程技术交底等。

1.材料和设备准备模板施工需要使用一定数量和种类的材料和设备，如木材、连接件、脚手架等。

在施工前，需要对材料和设备进行验收，确保其质量合格，并满足施工要求。

2.施工图纸审核施工图纸是进行施工的依据，需要对施工图纸进行审核，确保图纸的质量和准确性。

图纸审核主要包括对结构安全性、连接方式、施工工艺等方面的审核。

3.工程技术交底施工过程中涉及到的工程技术应向施工人员进行详细的技术交底，包括施工工艺、施工时的注意事项等。

通过技术交底，能够提高施工人员的技术水平和施工质量。

二、基础施工阶段模板工程的基础施工是整个工程的起点，基础施工质量的好坏直接决定了后续施工的质量。

在基础施工阶段需注意以下几个要点。

1.基坑开挖和土方整平基坑开挖质量直接影响整个基础的稳定性和安全性。

在开挖基坑时，需要按照设计要求进行开挖，并保持坑壁整齐，防止塌方和坍落。

开挖完成后，需要进行土方整平，确保基坑底平整。

2.基础人工模板安装基础人工模板的安装需要注意模板的垂直度、平整度和连接牢固度。

在安装过程中，要使用专用的连接件和工具，确保连接牢固。

3.基础混凝土浇筑基础混凝土浇筑时需要注意控制好浇筑质量和施工工艺。

浇筑质量主要包括混凝土配比、坍落度和抗渗性等方面的要求。

4.基础验收基础施工完成后，需要进行基础验收，验证基础施工质量是否符合规范要求。

验收主要包括基础平整度、基础尺寸和基础抗压强度等方面的检测。

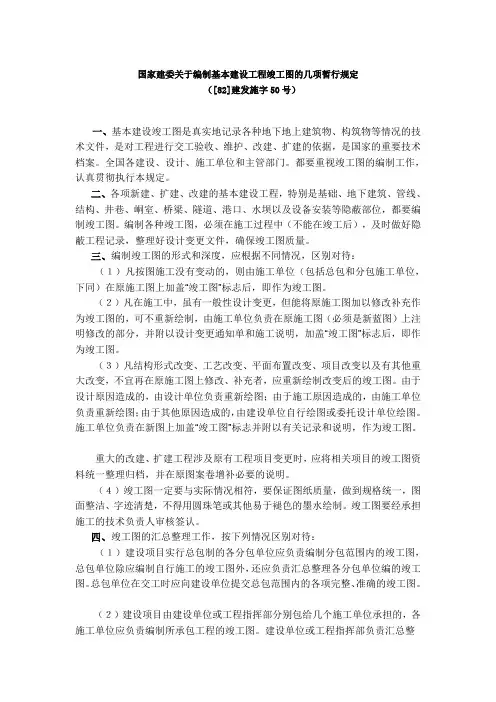

国家建委关于编制基本建设工程竣工图的几项暂行规定（[82]建发施字50号）一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。

全国各建设、设计、施工单位和主管部门。

都要重视竣工图的编制工作，认真贯彻执行本规定。

二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。

编制各种竣工图，必须在施工过程中（不能在竣工后），及时做好隐蔽工程记录，整理好设计变更文件，确保竣工图质量。

三、编制竣工图的形式和深度，应根据不同情况，区别对待：（１）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖“竣工图”标志后，即作为竣工图。

（２）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新蓝图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。

（３）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。

由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘图；由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。

施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。

重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷增补必要的说明。

（４）竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

竣工图要经承担施工的技术负责人审核签认。

四、竣工图的汇总整理工作，按下列情况区别对待：（１）建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。

BIM技术进行施工图全专业审查的技术要点01、总图专业总图专业是引领我们设计图纸正确设计的方向性专业，具有统领作用，故我们的BIM技术审查需要从总图专业开始，并将重点放在经济指标的审查、竖向标高审查以及红线外管网与本项目的预留接口审查中。

1、目录部分着重审查要点1、工程编号、工程名称、图纸编号是否正确；2、图名、版本号、比例与每张建筑图图签上所注图名、版本号、比例是否一致；3、目录中图纸名称规格与实际是否一致，内容是否有缺项；4、采用标准图、通用图、重复利用图目录、有无遗漏或与图纸不一致。

2、设计说明部分着重审查要点1、设计说明、项目概况、室外工程等各项依据是否缺项或不符；是否采用现行国家规范和标准，是否需要采用当地地方标准；有无遗漏或与图纸内容不一致；2、建设防火设计、人防设计、无障碍设计、节能设计、绿建设计、环保、海绵城市等专项说明是否遗漏；3、分期建设、设计范围等相关问题是否明确；4、明确标注单位、坐标点、坐标系、高程等说明。

3、总平面道路竖向布置图1、工程在城市的区域为位置示意图是否已绘，位置示意是否准确；2、红线范围是否准确，坐标点是否与设计条件吻合；3、拆除现状、占用农田、保留名胜古迹、名木等是否标注依据；4、建筑物坐标点、地下建筑轮廓线是否齐全；5、建筑物与相邻基地边界线之间流出的空地或通路是否符合建筑防火、日照、卫生等要求；6、单项工程的定位尺寸，编号、层数表示，室内室外的设计标高（相对标高及绝对标高）是否正确；7、道路交通和消防车通道的布置，道路开口位置，宽度和转弯半径等是否符合要求；8、竖向设计（建筑四角标高、场地排水、道路纵坡等）是否齐全，合理，应标明场地标高控制点，现状或规划道路标高控制点及相对关系；9、绿地面积和停车场的面积是否符合规划和初步设计规定；10、指北针或风玫瑰方向是否正确；11、人员密集场所二层及以上使用玻璃幕墙时，是否对应场地采用安全防护措施；12、是否有不满足规划条件或违反基地设计规范的情况；13、核实技术经济指标表中的内容；14、场地四周与用地相关的原有及规划道路的位置，名称及主要建筑物/构筑物的位置、名称、层数是否标注清楚；15、坐标点、坐标值是否遗漏；16、机动车停车位与建筑物间距是否满足防火间距、机动车分组布置大于50辆时，是否留有消防通道；17、是否按相关规范设计各类停车位；18、场地四邻道路、水面、地面的关键性标高是否标注；19、道路边缘至建、构筑物距离是否符合有关规定要求；20、图纸内是否需要进一步详细说明，是否交代清楚。

图纸会审及现场核对制度
1、图纸会审及现场核对的目的
审核设计文件及现场核对是铁路建设开工前的重要准备工作，要充分了解设计意图、设计标准，结合现场实际对施工图平面、纵断面、标高、几何尺寸、结构安全、使用功能、工程数量等进行审核，修正施工图的差、错、漏、碰，图纸会审是下一步变更的重要依据。

2、图纸会审及现场核对分级管理
图纸会审与施工图现场核对分专业按特殊、一般工程两种类型分级管理。

（1）特殊工程：由项目总工程师组织，项目经理部专业工程师
牵头，会同工区工程部长、技术主管进行图纸审核，并形成会审纪要，经工区及项目总工程师把关审批后，由项目经理部工程部统一与监理、设计、咨询及建设单位联系上报。

（2）一般工程：由工区总工程师组织，工区工程部长、技术主
管进行图纸审核，项目经理部专业工程师把关，并形成会审纪要，经工区总工程师审批，报项目经理部工程部汇总后，由项目经理部工程部统一与监理、设计、咨询及建设单位联系上报。

Xxx项目人民防空工程施工图专项审查说明（审查编号：）一、复审阶段:本工程已完成人防施工图设计文件专项审查，请建设单位督促设计单位对审查意见在7个工作日内进行逐条回复修改，设计单位对每条审查意见都必须有实质性的响应，并填写本报告书中工程设计概况表。

修改后的设计文件电子版发我单位进行复审。

二、设计文件修改要求:1、审查意见属性类别有：强制性条文（K），一般性条文(Y)，技术措施规定(J)，设计深度(S)：2、回复资料应采用修改图的形式，不允许使用联系单。

3、审查意见书上涉及结构分析须重新计算或补充计算时，应提供经复核的计算书；4、某专业审查意见的修改如涉及相关专业，应由该专业设计修改人通知相关专业一并修改。

5、提供本项目应建人防面积的计算表格及说明。

6、设计单位按本报告书目录出示“回复意见”、“修改图”、“承诺书”等电子版文件传至本单位电子邮箱（邮箱：xxx），并通知审查联系人，以便复审。

二、发放审查合格报告:1、设计单位提交“四套完整的修改后人防施工图”、“一套光盘”“四套设计单位签字盖章的本回复报告”(含目录清单、承诺书等一起装订)。

2、承诺书上应有设计单位领导签字和设计单位公章。

3、回复单、目录清单上设计单位签字盖章。

设计单位情况登记表中土建加盖注册章。

4、单位快件邮寄地址：xxx人防工程设计咨询有限公司20xx年09月26日装订目录一．设计单位情况登记表二．人防工程施工图设计文件审查合格书三．人民防空工程施工图设计文件审查意见书四．人防工程施工图设计文件审查图纸目录清单设计单位情况登记表人防工程施工图设计文件审查合格书编号：xxx备注：工程类型栏，填写坑道、地道、单建掘开人防工程、附建式；人防工程简介,填写各战时功能面积描述，如二等人员，物资库，电站面积等；出入口形式：直通式，单向式（拐弯），穿廊式。

人防工程施工图审查技术指标核审单审查编号：填表人：审核人：设计单位（盖章）：有限公司（盖章）人民防空工程施工图设计文件审查意见书。

目录一、图纸会审的目的 (1)二、图纸会审参加人员 (1)三、图纸会审的组织与分工 (2)四、图纸会审的时间 (2)五、图纸会审的程序 (2)六、图纸会审阶段 (3)七、图纸会审要点 (4)八、奖罚制度 (6)图纸会审制度一、图纸会审的目的图纸是施工和验收的主要依据，通过专业技术人员熟悉和审核设计图纸，掌握工程特点、设计内容、要求和关键部位的做法及质量要求，为质量控制和规划施工生产提供依据。

通过审查图纸，提出修改和洽商意见，避免产生技术事故或工程质量问题二、图纸会审部门及人员图纸会审工作由项目总工主持，并成立图纸会审小组，小组成员如下组长杨小龙（项目总工）组员质检部祝崇武（质检部长）工程部刘怀堂（工程部长）王晓勇（工程部员）黄泽斌（工程部员）高春华（工程部员）贺达（工程部员）计划部章晓华（计划部长）测量班黄卫强（测量负责人）实验室刘凤仙（试验负责人）物资部邹建州（物资部长）部门及成员职责：项目总工：负责图纸会审的组织及召开、就图纸会审中所发现的问题，进行分析，审查图纸会审记录，并向设计转交，通设计沟通，解决图纸会审中发现的问题，将各专业和专业配合中会出现的问题汇总，并组织大家进行分析，提出设计变更的建议。

质检部：检查设计图纸中所引用的标准及规范是否有效。

工程部：审核整体设计的合理性、施工工法及施工工艺的可实施性。

图纸中的各种细部做法是否合理，是否满足规范及标准要求。

设计图纸上周围的地理环境及地质环境是否与现场相符合主要查看细部构造的尺寸、做法是否清晰明确，是否符合要求。

如：钢筋的具体根数是否正确，保护层厚度是否明确，结构的标高与建筑标高是否对应等细节问题。

测量班：主要核对各道尺寸标注线，是否能够对应，平面图、立面图、剖面图的标高、尺寸线是否相符。

所给的各个坐标点是否正确。

试验室：主要审核设计图纸中对原材料性能的要求，是否合理。

及对一些数据的要求，是否符合规范及标准的要求。

物资部：主要审查就设计提出的各种原材料在市场中能否买到，原材料的各种性能是否能够达到设计要求的标准。

华润置地施工图阶段审核表模板20110902一、审核表的目的：华润置地施工图阶段审核表是为了对施工图各项内容进行审查，以达到设计要求、质量要求、节约投资、安全施工的目的。

本表是工程审核的规范文件。

二、审核流程：1.设计院完成施工图之后，需在表格中填写相应的信息；2.设计院将表格和施工图一同提交给华润置地项目部；3.项目部工程师会根据设计要求、质量要求、节约投资、安全施工等多方面对施工图进行审核；4.审核结果将会记录在表格中；5.设计院需根据审核结果对施工图进行修改，直至全部符合标准。

三、审核表格格式序号内容审核意见1 项目名称：2 建设地点：3 设计单位：4 勘验日期：5 审核日期：6 施工图编号：7 施工图名称：8 工期：9 设计人员：10 审核人员：11 审核意见：四、审核内容根据《建筑工程施工图设计文件编制规定》（GB50496）中有关内容，该表的审核内容应该包括：1.一般要求：如设计文件的编制是否符合要求，图纸是否齐全、明确、规范、准确、美观等；2.技术要求：如结构、建筑、屋面、防水、排水、通风、空调及供暖、通讯、电气等；各部分是否符合规定；3.总图：如平面布局、立面设计、北指及比例尺、符号标注等；4.结构图：包括地下室结构、上部结构、预制构件及节点等；5.建筑图：包括建筑层高、内装、天花采光系统等；6.安装图：包括电力、水暖、通风、空气调节及其它专门工程安装图；7.暖通图：包括给排水、供暖及通风空调及其它专门工程暖通图。

五、结论华润置地施工图阶段审核表是工程审核的规范文件，审核表格中包括项目名称、建设地点、设计单位、工期、设计人员和审核人员等信息。

审核的内容包括一般要求、技术要求、总图、结构图、建筑图、安装图和暖通图等多方面，目的是为了对施工图各项内容进行审查，以达到设计要求、质量要求、节约投资、安全施工的目的。

设计院需根据审核结果对施工图进行修改，直至全部符合标准。

深化设计图纸审核要点及建议随着国家装配式建筑相关政策的深入推进与落实，装配式建筑市场大规模发展，对预制构件生产、图纸深化等各方面要求提高。

本文从构件厂审图的角度，结合长期图纸审核的经验，以住宅产业化深化图纸为例，总结出现阶段预制构件深化图纸中的常见问题，并提出相应建议，为图纸深化设计提供改进参考，以便于生产过程顺利实施。

01图纸审核流程图纸审核→汇总图纸会审记录→提交甲方、设计→跟踪回复进度及结果→编制联系单下发（会审问题少时）或重新下发新图纸（会审问题较多时）。

02图纸审核要点（见表1）03深化图纸常见问题■出图效率影响出图效率的因素很多，比如目前构件深化图纸的绘制及签认效率较低、程序进行缓慢；甲方提供的资料（水电、给排水点位等）是否完整、准确、及时；部分点位迟迟确定不了或反复改动；部分甚至影响到构件厂的生产安排、模具委托、模具加工、构件生产等一系列的问题，这些问题都会影响到项目的工期。

■图纸质量1.标注不明，缺少信息如图1所示，图中箭头指示部位应有螺杆套丝的规格、长度标注，但图中无此信息，给埋件加工带来困扰。

图 1 连接螺栓详图2.标注不一致如图2所示，木砖厚度尺寸标注不一致。

图 2 木砖大样图如图3所示，楼梯栏杆预留孔深度标注不一致。

图 3 踏步预留孔详图如图4所示，墙板结构层两边凹槽尺寸标注不一致。

图 4 墙板结构图如图5、图6所示模板图和配筋图中的套筒数量、位置不一致，且与表2外墙套筒配件信息表中套筒数量不一致。

图 5 外墙构件仰视图图 6 外墙结构层配筋剖面图■碰撞问题预埋件、孔洞、线盒、钢筋等相互碰撞问题，若前期审图时未发现，等进入到构件生产环节时发现再调整，则会给生产造成困扰。

如图7所示，预埋螺母与墙板受力纵筋位置冲突，主筋位置不可调整，所以需要变更预埋件的位置，这就需要现场进行改模，严重影响生产进度。

■信息表达不完整如果考虑不全面，则后期图纸调整量较大。

工程中主要存在以下几个需要区分构件型号的问题：1.不同楼层外墙板采用的混凝土标号不一样；2.单独几层的墙板需要用到石材挂板埋件；3.部分层墙板转换主筋直径，需要用到变径套筒，但图纸中未体现变径套筒且构件型号未做出明确区分。

工程图纸审核及会审（监理审图）内容、程序、方法(工程审图技巧与方法)工程审图：先粗后精，先建筑后结构，先大后细，先主体后装修，先一般后特殊的审图方法。

一、平面模板图校对一）、轴线：1、轴号、尺寸是否有误、是否与建筑图对应。

2、总尺寸是不是分尺寸之和。

3、角度是否够精度，斜交轴网以长轴两端定位，避免以起点和角度定轴线。

4、有没有未定位的轴线，有没有多余轴号。

5、圆弧轴线有没有注明半径，圆心有没有定位。

二）、轮廓与标高：1、结构轮廓与建筑是否一致。

2、结构平面各部分的标高是否标明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台，屋顶花园，台阶位置、电梯底坑、水池的吸水槽、公共厨房与肉菜市场等需垫高的场所。

3、结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方。

4、天面、地下室平面是否为结构找坡，若建筑找坡是否考虑找坡荷载。

5、与邻接区域的梁、板连接关系与缝是否正确。

6、建筑、设备在板上开的洞有没有遗漏。

三）、柱、墙位：1、下层墙柱有没有用虚粗线表示，是否画了不该升上的墙柱,是否画了梁上柱。

2、墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用。

3、建筑、设备在混凝土墙上开的洞有没有漏。

4、注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求。

四）、梁：1、房屋周圈梁是否等高，注意其与建筑周圈墙的关系。

2、逐条检查梁的定位、编号、尺寸和跨数以及梁顶标高与板面标高关系是否正确。

3、梁高宽是否异常。

如悬挑梁高小于跨度的1/6，一般梁高小于跨度的 1/15，梁尺寸过大影响建筑开门窗或楼梯间等。

4、有没有高粱搭在矮梁上。

5、有没有梁位置不妥，如跨过厅房等。

梁布置是否影响了建筑美观。

梁平齐的优先顺序：厅、主房、客房、楼梯通道、厨厕、储物间等。

五）、楼电梯：1、有没有注上编号。

2、电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊钩。

3、楼梯柱是否已表示且定位。

4、楼梯起步位置有没有表示。

一、初步审核(符合性、完整性审核)要点1、编制说明：①编制依据。

质量、环保、职业健康管理体系最新版(09.5.10 开始实施) 、GB/T19001-2022 idt ISO9001:2022 质量管理体系、GB/T24001-2004 idt ISO14001:2004 环境保护管理体系、GB/T28001-2001 职业健康管理体系(对象为企业) 、OHSAS18001-2022 (对象为员工)。

②工程概况：基本信息、建造设计、结构设计、设备安装、工程环境与自然地质条件。

③工程特点与施工关键。

2、工程目标(包括质量、工期、安全文明施工等目标)3、施工部署：①项目组织机构②施工段划分与施工顺序③施工工艺采用与资源供应安排④施工准备工作安排⑤施工检验批划分⑥检验试验计划⑦材料检测内容4、主要分部、分项工程施工方法和技术措施5、施工进度计划6、施工总平面布置7、资源供应计划(包括主要机械、劳动力和材料的配备计划)8、技术组织措施：①确保工程质量的技术组织措施②确保安全生产的技术组织措施③确保文明施工的技术组织措施④确保工期进度的技术组织措施9、环境及职业健康安全管理目标及措施10、节能环保内容：节能低碳11、工程保修：成品保护内容12、总分包管理内容13、专项施工方案编制计划说明：1 、施工组织设计必须包含以上内容，章节名称、顺序可以调整。

2 、重大特殊工程可考虑增加新技术应用或者技术攻关课题计划内容。

二、详细审核要点1 、“编制依据”的内容要求：编制依据主要应列出编制施工组织设计时依据的工程设计资料、合同承诺以及法律法规等，可参考以下罗列条目：工程施工图纸及其标准图；工程地质勘探报告、地形图和工程测量控制网。

说明工程地质勘探报告、地形图和工程测量控制网的名称、报告编号、报告日期；承包单位年度施工计划对本工程质量和安全文明控制的目标要求；承包单位年度施工计划对本工程开竣工的时间要求；合同文件、法律、法规、技术规范文件，工程所涉及的国家、行业、地方主要法律、法规、技术规范、规程和浙江建工的企业技术标准及质量、环境、职业安全健康管理体系文件；其他有关文件(工程有关的国家批准的基本建设计划文件，建设地区主管部门的批文，施工单位上级下达的施工任务书等。
