超高层建筑物垂直度控制

超高层建筑垂直度允许偏差1. 引言超高层建筑是指高度超过300米的建筑物，它们具有巨大的垂直度要求。

垂直度是指建筑物在竖直方向上的准确度和一致性。

由于超高层建筑的高度和复杂性，完全做到绝对的垂直度是非常困难的。

因此，在设计和施工过程中，允许一定的垂直度偏差是必要的。

本文将探讨超高层建筑垂直度允许偏差的原因、标准和影响，并讨论如何在设计和施工过程中管理和控制垂直度偏差，以确保超高层建筑的结构安全和建筑质量。

2. 垂直度允许偏差的原因超高层建筑的垂直度允许偏差是由多种原因决定的，包括以下几个方面：2.1 建筑材料和构造限制超高层建筑的高度使得材料和构造的限制更加显著。

例如，混凝土在浇筑和固化过程中会产生收缩和膨胀，这可能导致建筑物的垂直度偏差。

此外，超高层建筑的结构构造也会对垂直度产生影响，例如，大跨度的梁和柱可能会因自重和荷载而发生变形。

2.2 地基和地质条件地基和地质条件对超高层建筑的垂直度也有重要影响。

地基的不均匀沉降和地震等地质灾害可能导致建筑物的倾斜和变形，进而影响垂直度。

因此，在设计和施工过程中，需要对地基进行详细的勘察和分析，采取相应的措施来控制地基的沉降和变形。

2.3 施工过程中的误差施工过程中的误差也是导致超高层建筑垂直度偏差的原因之一。

例如，施工中可能存在测量误差、施工工艺不当、施工设备故障等问题，这些都可能对建筑物的垂直度产生影响。

因此，在施工过程中需要严格控制施工质量，确保各项工作按照设计要求进行。

3. 垂直度允许偏差的标准为了确保超高层建筑的结构安全和建筑质量，国际上制定了一系列的标准和规范来规定垂直度的允许偏差。

以下是一些常用的标准：3.1 ISO标准国际标准化组织（ISO）制定了一系列有关建筑物垂直度的标准，其中包括ISO 4463和ISO 7459等。

这些标准主要规定了建筑物的垂直度偏差的测量方法和允许范围。

3.2 国家标准各个国家也制定了相应的标准和规范来规定超高层建筑的垂直度允许偏差。

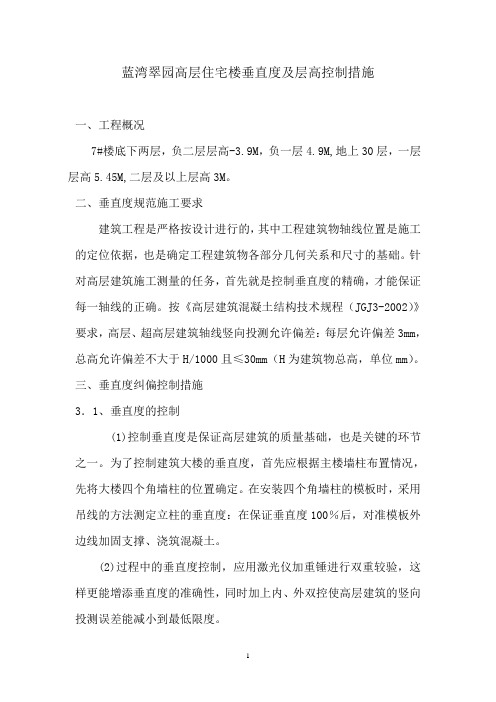

蓝湾翠园高层住宅楼垂直度及层高控制措施一、工程概况7#楼底下两层，负二层层高-3.9M，负一层4.9M,地上30层，一层层高5.45M,二层及以上层高3M。

二、垂直度规范施工要求建筑工程是严格按设计进行的，其中工程建筑物轴线位置是施工的定位依据，也是确定工程建筑物各部分几何关系和尺寸的基础。

针对高层建筑施工测量的任务，首先就是控制垂直度的精确，才能保证每一轴线的正确。

按《高层建筑混凝土结构技术规程（JGJ3-2002）》要求，高层、超高层建筑轴线竖向投测允许偏差：每层允许偏差3mm，总高允许偏差不大于H/1000且≤30mm（H为建筑物总高，单位mm）。

三、垂直度纠偏控制措施3．1、垂直度的控制(1)控制垂直度是保证高层建筑的质量基础，也是关键的环节之一。

为了控制建筑大楼的垂直度，首先应根据主楼墙柱布置情况，先将大楼四个角墙柱的位置确定。

在安装四个角墙柱的模板时，采用吊线的方法测定立柱的垂直度：在保证垂直度100％后，对准模板外边线加固支撑、浇筑混凝土。

(2)过程中的垂直度控制，应用激光仪加重锤进行双重较验，这样更能增添垂直度的准确性，同时加上内、外双控使高层建筑的竖向投测误差能减小到最低限度。

3．2、轴线的控制(1)轴线传递。

高层建筑施工过程中，脚手架与施工层同步向上，导致从外围一些基准点无法引测。

因此在±0．00结构施工复核轴线无误后，以—层楼面为基准在最长纵横向预埋多块200*200*8mm钢板，在钢板上标出控制轴线或主轴线控制点：二层及以上施工时，以一层楼面为基准在每层楼面相应位置留设200*200mm方洞，采用大线锤引测下层楼面的控制点，再用经纬仪及钢卷尺进行轴线校正，放出各层轴线和细部尺寸线。

(2)过程线的控制。

挂起两条线，浇好剪力墙，这是过程线控制的关键。

浇筑剪力墙，宜用优质胶合夹板，外墙外围组合固定大模，内墙散装散拆进行组合模编号。

这样墙体平整度得到了保证，但更要注意的是墙体的垂直度。

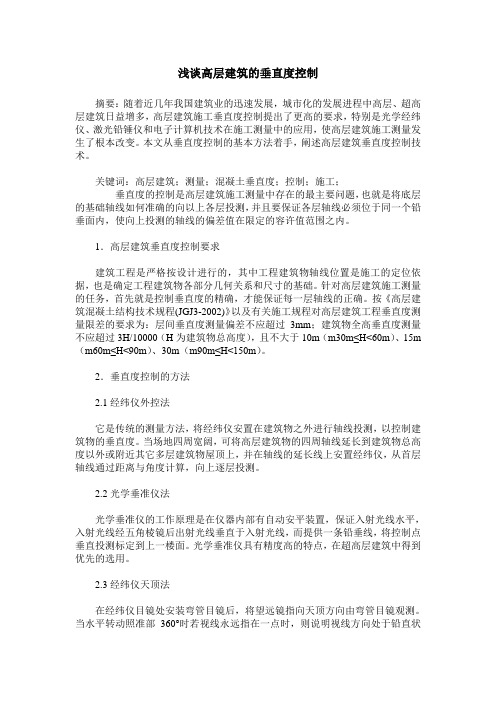

浅谈高层建筑的垂直度控制摘要：随着近几年我国建筑业的迅速发展，城市化的发展进程中高层、超高层建筑日益增多，高层建筑施工垂直度控制提出了更高的要求，特别是光学经纬仪、激光铅锤仪和电子计算机技术在施工测量中的应用，使高层建筑施工测量发生了根本改变。

本文从垂直度控制的基本方法着手，阐述高层建筑垂直度控制技术。

关键词：高层建筑；测量；混凝土垂直度；控制；施工；垂直度的控制是高层建筑施工测量中存在的最主要问题，也就是将底层的基础轴线如何准确的向以上各层投测，并且要保证各层轴线必须位于同一个铅垂面内，使向上投测的轴线的偏差值在限定的容许值范围之内。

1．高层建筑垂直度控制要求建筑工程是严格按设计进行的，其中工程建筑物轴线位置是施工的定位依据，也是确定工程建筑物各部分几何关系和尺寸的基础。

针对高层建筑施工测量的任务，首先就是控制垂直度的精确，才能保证每一层轴线的正确。

按《高层建筑混凝土结构技术规程(JGJ3-2002)》以及有关施工规程对高层建筑工程垂直度测量限差的要求为：层间垂直度测量偏差不应超过3mm；建筑物全高垂直度测量不应超过3H/10000（H为建筑物总高度），且不大于10m（m30m≤H<60m）、15m （m60m≤H<90m）、30m（m90m≤H<150m）。

2．垂直度控制的方法2.1经纬仪外控法它是传统的测量方法，将经纬仪安置在建筑物之外进行轴线投测，以控制建筑物的垂直度。

当场地四周宽阔，可将高层建筑物的四周轴线延长到建筑物总高度以外或附近其它多层建筑物屋顶上，并在轴线的延长线上安置经纬仪，从首层轴线通过距离与角度计算，向上逐层投测。

2.2光学垂准仪法光学垂准仪的工作原理是在仪器内部有自动安平装置，保证入射光线水平，入射光线经五角棱镜后出射光线垂直于入射光线，而提供一条铅垂线，将控制点垂直投测标定到上一楼面。

光学垂准仪具有精度高的特点，在超高层建筑中得到优先的选用。

2.3经纬仪天顶法在经纬仪目镜处安装弯管目镜后，将望远镜指向天顶方向由弯管目镜观测。

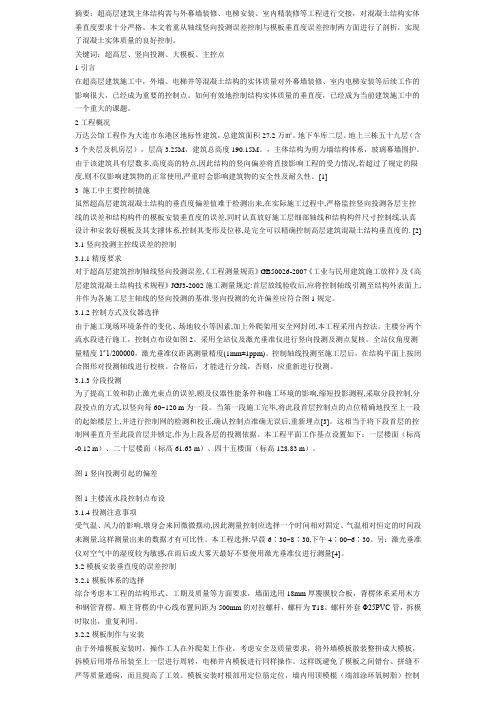

摘要：超高层建筑主体结构需与外幕墙装修、电梯安装、室内精装修等工程进行交接，对混凝土结构实体垂直度要求十分严格。

本文着重从轴线竖向投测误差控制与模板垂直度误差控制两方面进行了剖析，实现了混凝土实体质量的良好控制。

关键词：超高层、竖向投测、大模板、主控点1引言在超高层建筑施工中，外墙、电梯井等混凝土结构的实体质量对外幕墙装修、室内电梯安装等后续工作的影响很大，已经成为重要的控制点。

如何有效地控制结构实体质量的垂直度，已经成为当前建筑施工中的一个重大的课题。

2工程概况万达公馆工程作为大连市东港区地标性建筑，总建筑面积27.2万㎡。

地下车库二层、地上三栋五十九层（含3个夹层及机房层），层高3.25M，建筑总高度190.15M。

，主体结构为剪力墙结构体系，玻璃幕墙围护。

由于该建筑具有层数多,高度高的特点,因此结构的竖向偏差将直接影响工程的受力情况,若超过了规定的限度,则不仅影响建筑物的正常使用,严重时会影响建筑物的安全性及耐久性。

[1]3 施工中主要控制措施虽然超高层建筑混凝土结构的垂直度偏差值难于检测出来,在实际施工过程中,严格监控竖向投测各层主控线的误差和结构构件的模板安装垂直度的误差,同时认真放好施工层细部轴线和结构构件尺寸控制线,认真设计和安装好模板及其支撑体系,控制其变形及位移,是完全可以精确控制高层建筑混凝土结构垂直度的. [2] 3.1竖向投测主控线误差的控制3.1.1精度要求对于超高层建筑控制轴线竖向投测误差,《工程测量规范》GB50026-2007《工业与民用建筑施工放样》及《高层建筑混凝土结构技术规程》JGJ3-2002施工测量规定:首层放线验收后,应将控制轴线引测至结构外表面上,并作为各施工层主轴线的竖向投测的基准.竖向投测的允许偏差应符合图1规定。

3.1.2控制方式及仪器选择由于施工现场环境条件的变化、场地较小等因素,加上外爬架用安全网封闭,本工程采用内控法。

主楼分两个流水段进行施工，控制点布设如图2。

建筑物垂直度的规定1．相关规范：《建筑变形测量规程》JGJ／T 8—97《工程测量规范》GB 50026—93。

2．在土木工程施工中，测量工作是贯穿整个施工过程各个阶段的基础性技术工作。

施工测量工作的内容及其完成情况的准确程度，对工程能否顺利施工及其质量水平起着至关重要的作用。

为此，国家颁布了系统的工程测量和施工验收规范、规程，以指导和规范工程测量技术工作。

应高度的重视施工测量技术、测量管理。

3．施工测量的主要内容：(1)工程场地施工控制测量，主要包括建立建筑平面控制网和高程控制网。

(2)建筑主轴线测量及定位放线。

(3)主体施工测量，包括轴线投测及高程传递。

高层(超高层)建筑物主体施工测量中的主要问题是控制垂直度，即是须将基准轴线准确地向高层引测，要求各层相应轴线位于同一竖直平面内。

因此，控制轴线投测的竖向偏差，并使其偏差值不超过规范、规程允许的限值，是高层建筑施工测量中一件很重要的工作。

(4)建筑变形测量。

其主要内容包括对建筑物实体的沉降观测、倾斜观测、位移观测及裂缝观测等。

(5)施工偏差检测。

各种结构构件及建筑设备，其就位、垂直度、标高等状态，难免会因施工及环境等原因出现偏差。

因此，施工规范、规程及质量验评标准都规定了要对结构施工偏差情况进行检查，并规定了允许偏差值。

4．关于高层建筑施工竖向(垂直度)控制的规定要求。

从以上对建筑施工测量有关内容分类可看出，对于建筑物施工过程，其施工过程的竖向(垂直度)控制，也即轴线投测的控制是非常重要的一环。

轴线投测的准确度直接关系到建筑结构施工质量及安全性。

对于超高层建筑物来讲尤其重要。

因此，《高层建筑混凝土结构技术规程》(JGJ 3—2002)对高层建筑结构施工的测量放线作业及其允许误差作了明确的规定。

其中第7．2．3条，规定了测量竖向垂直度时，必须根据建筑平面布置的具体情况确定若干竖向控制轴线，并应由初始控制线向上投测。

对于轴线投测的误差，规定了层间测量偏差不应超过3mm；建筑全高垂直度测量偏差不应超过3H/10000（H为建筑总高度)，且对应于不同高度范围的建筑物，其总高轴线投测偏差有不同的规定。

中 建 保 华 建 筑 责 任 有 限 公 司 深 圳 分 公 司 半岛城邦花园二期项目部QC小组2009年1月目录第一部分：专题简介 (2)1、工程概况 (2)2、QC小组简介 (2)第二部分：选题理由 (3)第三部分：现状调查 (3)第四部分：确定目标值 (4)1、确定目标 (4)2、可行性分析论证 (4)第五部分：原因分析 (4)1、查找问题分析原因 (4)2、由小组成员讨论得出结论 (4)3、要因分析 (5)第六部分：制定对策 (6)第七部分：组织实施 (6)1、实施一：针对要因1----落实考核措施 (6)2、实施二 ：针对要因2----专业培训少 (7)3、实施三 ：针对要因3----测量仪器选用不当 (8)第八部分：课题检查 (14)1、垂直度检查效果 (14)2、抹灰冲筋效果 (15)3、成本效果 (15)4、成果评价 (16)第九部分：成果标准化及巩固措施 (16)第十部分：总结及今后打算....................................................................错误！未定义书签。

１、总结 (17)2、活动成果自我评价表 (15)3、QC小组活动成果自我评价图 (15)2、今后打算 (17)1、工程概况工程位于深圳市南山区蛇口东角头，地块为填海而成，紧临西部通道和海边，是深圳市南海益田置业有限公司投资的高档商住建筑群。

场地规划总用地面积约 6.5万平方米，总建筑面积约29.3万平方米。

本工程共8栋住宅，1、4、5栋住宅地上48层（约150米高），2、3、6、8栋住宅地上32层（约99米高），7栋住宅地上23层（约72米高），2栋2层会所（约9米高），1栋5层约21米高九年一贯制学校（初中部），1栋3层约11.2米高幼儿园。

地下2层，为车库、设备用房和人防地下室，其它为部分商业用房和住宅。

2、QC小组简介小组名称 中建保华半岛城邦二期超高层建筑物垂直度控制QC小组小组类型 现场型 成立时间2007年12月01日小 组 成 员 简 介小组职务 姓名 学历 职称 项目职务TQC教育学时小组分工 组员 曲红波本科 高级工程师项目经理120 组织协调组员 黄基拥本科 工程师 项目总工120 组织策划组员 张海军中专 工程师 生产经理120 组织实施组员 杨壁强中专 工程师 生产经理120 组织实施组员 刘 彤大专 助理工程师工程部长120 组织实施组员 张玉成大专 工程师 质检部长120 组织实施组员 张万元大专 助理工程师技术部长120 组织实施组员 李相兴大专 助理工程师物资部长100 实际运作组员 刘 根本科 高级工程师质检员 120 组织实施组员 刘 易本科 技术员 木工工长100 实际运作组员 丁 上本科 技术员 钢筋工长100 实际运作组员 郝晓峰大专 技术员 测量员 120 组织实施组员 罗晓生本科 技术员 技术员 120 组织实施接受TQC教育平均时间：115学时制表人：郝晓峰，制表时间：2008-3-1第三部分：现状调查通过对本公司其他几幢在建高层主体结构采用DZJ2激光经纬仪和工程检测尺检测等较直观的办法取得如下调查情况：序号 检查项目频数（点数）频率（％）累计频率（％）偏差限值（mm）超限点数（个）超限百分比（％）1 轴线控制线测放的层间偏差122 76.3 76.3 3 37 30.32 竖向构件的相对轴线位移23 14.4 90.7 5 3 133 结构实物层高内的垂直度偏差9 5.6 96.3 3 1 11.14 结构实物截面尺寸偏差6 3.7 100 +5、-20 0调查结论：工程主体结构的整体垂直度没有得到有效的精控，外墙的层间接槎处有明显错位，质量、观感欠佳，各层轴线控制线测设完毕后，采用吊线坠法与DZJ2激光经纬仪进行复核检查表明 ：轴线控制线测设的层间偏差现象比较严重，因此我们要选此作为QC研究课题。

超高层建筑垂直度测量方案超高层建筑的垂直度测量是指对建筑物竖直方向的精确度进行测量和校正的过程。

在建筑行业中，垂直度的合格和精确度对建筑物的结构和安全性至关重要。

因此，制定一套科学合理的垂直度测量方案是十分重要的，下面将详细介绍一个1000字的超高层建筑垂直度测量方案。

首先，垂直度测量方案的前期准备工作是关键。

在测量前要充分了解建筑物的结构和设计图纸，特别是建筑物的垂直结构，确定主要的垂直参考线。

然后确定测量仪器的类型和规格，确保测量仪器的准确性和灵敏度。

在选择仪器时，要考虑到预计的测量高度和测量准确度，确保仪器的性能能够满足要求。

其次，针对超高层建筑的垂直度测量，可以采用多种方法，包括传统的水平仪和现代的全站仪、激光仪等先进测量仪器。

在选择具体测量方法时，要根据实际情况选择最适合的方法。

对于比较简单和紧凑的建筑结构，可以使用传统的水平仪进行测量；对于复杂的建筑结构或者需要高精度的测量，可以选择全站仪或者激光仪进行测量。

然后，垂直度测量方案要综合考虑测量的时间和条件。

由于超高层建筑对气象条件和自然环境的要求较高，测量时要尽量选择天气晴朗、风速较低的时段进行。

对于高层建筑，一般会选择夜间或者拂晓时段进行测量，以减少周围环境的干扰。

同时，要确保测量仪器的稳定性和测量现场的安全，采取必要的措施防止仪器的晃动和建筑物内外的干扰。

最后，垂直度测量方案还需要对测量结果进行处理和分析。

在测量过程中要保持仪器的稳定性和准确度，根据测量数据进行适当的校正和修正。

对于不同仪器和方法，要按照标准的程序进行数据处理，计算并确定建筑物的垂直度误差。

测量结果和误差分析将有助于评估建筑物的垂直度，并根据需要采取相应的修正措施。

综上所述，一个科学合理的超高层建筑垂直度测量方案应包括前期准备、测量方法选择、测量时间和条件的考虑以及测量结果处理和分析等步骤。

只有建立一套系统完善的垂直度测量方案并按照规定的程序进行测量，才能确保测量结果准确可靠，同时提高建筑物的垂直度和安全性。

高层建筑钢结构安装施工的垂直度控制摘要：钢结构具有绿色、开放、协调等方面的特点，因此在近些年来获得了较好的发展，其在建筑行业中得到了有效的应用，尤其是在高层建筑和超高层建筑领域中。

而在钢结构安装施工的过程中，其垂直度的控制直接关系着安装的精度和稳固性。

本文将就高层建筑钢结构安装施工的垂直度控制进行深入的探讨，希望可以为我国高层建筑的发展提供参考。

关键词：高层建筑；钢结构安装；垂直度控制目前，为了推动绿色建筑发展，我国对钢结构和装配式建筑的重视程度不断提升，这使得我国的钢结构进入快速发展期[1]。

随着我国城市化进程的推进，城市住房需求不断提升，高层建筑工程项目的增加使得钢结构的应用越来越频繁。

在高层建筑钢结构安装施工中，垂直度控制一直是关键问题。

因此探究钢结构垂直度控制方法具有重要意义。

1、钢结构安装施工垂直度控制概述在高层建筑钢结构安装施工中，垂直度控制是施工质量控制管理的重要内容，根据GB50205—2001《钢结构工程施工质量验收规范》的相关规范，钢结构安装施工中垂直度控制的内容主要包括的单节柱垂直度、主体结构整体垂直度两个方面[2]。

在一个柱列中，各柱顶位移方向不一致的情况下，可能会出现布局不规则完全的情况。

在具体施工控制中，单节柱的垂直度控制方法和安装校正方法存在紧密的联系。

在实施垂直度控制时，首先要对主体结构整体垂直度进行明确。

现阶段高层建筑中应用的钢结构，其主体结构大多是由许多竖向构件构成，因此在对其整体垂直度进行判断时需要参考由多节柱构成的整体柱子。

在安装作业中，各节柱应该在竖向定位轴心线的水平和垂直方向摆动上升，之后根据每个节柱的柱顶轴心偏移定位轴线的距离之代数和计算结果判定其是否满足相关规定的要求。

很多情况下，钢结构主体结构整体偏向一个方向的情况都是因地基不均匀沉降造成的。

2、钢结构单节柱垂直度控制方法研究在高层建筑钢结构安装施工中，通常是通过对各节柱安装过程的控制保障钢结构整体的垂直度。

超高层建筑滑升施工垂直度控制超高层建筑滑升施工垂直度控制天津第四建筑公司舒克达赵秉森现行国家验收规范中规定：建筑物的垂直偏差不得超过其总高度的1／1000，同时不得大于50mm。

相对来讲，建筑物越高，垂直偏差要求越严格。

高层建筑或超高层建筑采用滑升施工时，进一步增加了垂直偏差控制的难度，成为滑升施工必须妥善解决的关键课题之一。

我们的体会是应从以下四个环节入手控制垂直偏差： (1)预防和尽可能地减少垂直偏差产生；(2)及时地精确地观测垂直偏差； (3)综合分析观测数据，得出建筑物整体倾斜和扭转的定量分析结果；(4)根据偏扭分析结果，有针对性地及时地进行纠偏或纠扭。

我们在天津内贸中心营业楼超高层结构滑升施工中，对此做了一些初步尝试。

天津内贸中心营业楼工程坐落在南开区三马路与五马路交口处。

结构层36层．(地下有2层，地上有34层)，建筑物总高度115m,建筑面积31308m2；标准层面积984m2，层高3.05m。

全部现浇钢筋混凝土框筒结构，抗震按8度设防。

主体采用滑框倒模逐层封闭工艺施工。

该工程采用的垂直偏差控制方法如下：一、建筑物产生垂直偏差的原因及预防措施在滑升过程中，造成建筑物垂直偏差的因素很多，主要有以下几方面因素(1)千斤顶提升不同步，平台产生提升水平差异；(2)滑升装置刚度不够，出现变形；(3)浇筑混凝土不均衡且因先后差异而造成了摩阻力不均衡；(4)施工荷载不对称和风荷载作用；(5)施工过程中基础沉降不均匀；(6)日照温差影响等。

上述因素的影响程度难以预料，我们的原则是以预防为主，尽量减少可能出现的偏差；同时，加强垂直观测，在必要时采取纠偏和纠扭措施。

该工程在滑升过程中采取了如下预防和减少偏差产生的措施。

1．合理布置提升设备，尽量使平台减少提升差异千斤顶总体布置应合理对称，使千斤顶提升力的舍力位置与所有提升“阻力”的合力位置尽可能重合，保证平台垂直上升。

油路的主，支、干管合理设置，使油泵居中，油路总体对称。
