霍夫变换直线检测 c语言霍夫变换是一种在图像处理中广泛应用的算法，用于检测图像中的直线。

它是由霍夫于1962年提出的，被广泛应用于计算机视觉领域。

霍夫变换的基本原理是将直线表示为参数空间中的点，然后通过统计参数空间中的点的数量来确定直线。

具体而言，对于图像中的每个点，我们可以通过遍历参数空间中的所有可能的直线，来确定该点是否在直线上。

如果该点在直线上，则在参数空间中对应的直线的计数加1。

最后，我们可以根据参数空间中点的数量，来确定图像中的直线。

在C语言中实现霍夫变换的直线检测可以分为以下几个步骤：1. 图像预处理：首先，我们需要对图像进行预处理，以便更好地进行直线检测。

常见的预处理操作包括灰度化、边缘检测等。

通过将彩色图像转换为灰度图像，我们可以简化计算，并且减少噪声的影响。

边缘检测可以帮助我们找到图像中的边缘，从而更好地检测直线。

2. 参数空间的定义：在霍夫变换中，我们需要定义参数空间。

对于直线检测，常用的参数是直线的斜率和截距。

我们可以通过定义一个二维数组来表示参数空间，其中每个元素对应一个直线的斜率和截距。

3. 参数空间的计算：对于图像中的每个边缘点，我们都需要遍历参数空间中的所有可能的直线，并将对应的直线的计数加1。

这可以通过两层循环来实现，外层循环遍历所有可能的斜率，内层循环遍历所有可能的截距。

4. 直线检测：在计算完参数空间后，我们可以根据参数空间中的计数来确定图像中的直线。

通常，我们会设定一个阈值，只有当参数空间中的计数超过该阈值时，才认为该直线存在。

5. 直线绘制：最后，我们可以将检测到的直线绘制在图像上，以便查看结果。

这可以通过在图像上绘制参数空间中计数最大的直线来实现。

需要注意的是，霍夫变换的效果受到参数空间的定义和阈值的选择的影响。

如果参数空间定义得不合理，或者阈值选择不当，可能会导致直线检测的准确性下降。

因此，在实际应用中，需要根据具体情况进行调整和优化。

总结起来，霍夫变换是一种常用的直线检测算法，可以通过对图像进行预处理、定义参数空间、计算参数空间、检测直线和绘制直线等步骤来实现。

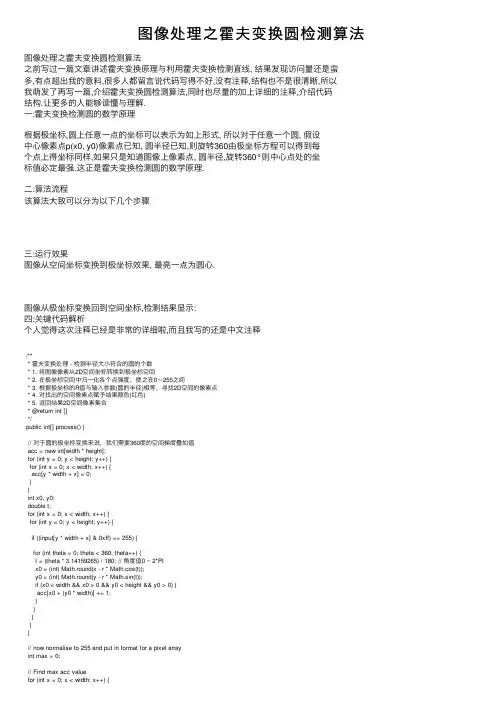

霍夫变换检测圆原理霍夫变换是一种用于在数字图像或视频中检测几何形状的技术。

其中一种最常用的应用是在二维空间中检测圆形。

霍夫变换的基本原理是将图像空间中的每个点转换为霍夫空间中的一组参数，该参数描述了一个可能的圆，然后在霍夫空间中搜索最具有代表性的参数集合，以确定图像中是否存在圆。

本文将详细介绍霍夫变换检测圆的原理和过程。

1. 霍夫变换霍夫变换是一种将图像中的点集映射到参数空间中表示为极坐标的技术。

对于给定的形状，如直线、圆形或椭圆，霍夫变换可以生成一组参数，以描述该形状的每个可能的实例。

这可以通过对每个可能的中心点和半径组合进行枚举来实现，在霍夫空间中将它们表示为参数空间的样条曲线。

2. 检测圆圆在霍夫空间中用其圆心坐标和半径表示。

要检测一个圆，首先需要在图像空间中检测出可能的圆心。

这可以通过在图像中运行边缘检测算法，如Canny算子，来找到。

找到圆心后，需要枚举半径来计算每个可能的圆周上的点，并将这些点转换到霍夫空间中。

在霍夫空间中，表示每个圆形的样条曲线交点组成强投票区域，这些点表示了最有可能表示检测到的圆形的半径和中心点的参数组合。

- 预处理图像，包括调整亮度、增强对比度、边缘检测等- 使用霍夫变换算法将图像空间中的点转换为霍夫空间中的参数点- 找到霍夫空间中的投票区域，它表示了每个可能的圆形的中心点和半径- 确定投票最多的区域，并将其作为检测到的圆形的属性优点：- 可以用于检测各种形状，不仅仅是圆形- 在处理边缘检测和圆检测问题时具有广泛的适用性- 可以处理噪声or具有较高的鲁棒性- 需要较长的计算时间和更高的计算能力- 对于大规模数据集，内存需求也很高- 在处理复杂形状时可能会有问题。

例如，如果两个圆形共享一条边，则霍夫变换可能会将它们错误地识别为单个圆形5. 总结霍夫变换是一种强大的技术，可以用于在图像或视频中检测几何形状。

在特定的应用程序中，它可以提供更准确和鲁棒的结果，而不会受到传统计算机视觉方法的限制。

hough 变换检测圆的一般步骤霍夫变换是一种图像处理算法，可用于检测图像中的圆形。

下面是霍夫变换检测圆的一般步骤：1.导入图像：首先，将要检测圆的图像导入到计算机中。

图像可以来自于摄像机、存储设备或是从其他算法的输出中获得。

2.灰度化处理：将彩色图像转换为灰度图像。

这是因为灰度图像只有一个通道，可以简化后续处理步骤。

3. 边缘检测：使用边缘检测算法（如Canny算子）对灰度图像进行处理，提取图像中的边缘。

这一步骤可以帮助找到圆形的边界。

4.霍夫变换：将边缘图像输入到霍夫变换中。

霍夫变换将边缘点从笛卡尔坐标系转换到霍夫空间，形成二维投票器矩阵。

在投票器矩阵中，每个圆形都有一个对应的概率值，用于表示该圆形的可能性。

5.阈值设置：在霍夫变换之后，需要设置一个阈值来确定哪些圆形应被认为是检测到的圆形。

根据应用的需求和图像的噪声程度，可以调整阈值的大小。

较高的阈值会产生较少的圆形，而较低的阈值会产生较多的圆形。

6.圆形检测：根据阈值从投票器矩阵中选择可能的圆形。

这些圆形可能包含噪声或重叠的圆形。

因此，需要进行圆形重叠或去噪的处理。

7.圆形参数提取：从霍夫空间中获取每个候选圆形的参数，如圆心的坐标和半径长度。

8.绘制圆形：根据提取的参数，在原始图像上绘制检测到的圆形。

这样一来，圆形就会在图像中展示出来。

9.输出结果：最后，将包含检测到的圆形的图像保存或显示出来。

可以使用不同的颜色或标记形式来区分不同的圆形。

霍夫变换是一种广泛应用于图像处理和计算机视觉领域的算法。

通过这一变换，我们可以快速准确地检测图像中的圆形，为后续的分析和应用提供基础。

hough变换检测圆的一般步骤Hough变换是一种图像处理算法，可用于检测图像中的几何形状，如直线、圆等。

它最早于1962年由Paul Hough提出，用于在图像中检测直线。

之后，Hough变换被扩展用于检测圆。

下面是检测圆的Hough变换的一般步骤。

1.预处理：首先，需要对图像进行预处理，以去除噪声和增强有用的特征。

这可以通过应用图像滤波器、边缘检测等技术来完成。

常用的滤波器有高斯滤波器和中值滤波器。

2. 边缘检测：通过应用边缘检测算法，如Canny边缘检测算法，可以从图像中提取出边缘信息。

3. 参数空间构建：Hough变换通过在参数空间中对每个可能的圆心点和半径进行计数来检测圆。

参数空间是一个二维坐标系统，其中一个轴表示圆心点的x坐标，另一个轴表示圆心点的y坐标。

所有的点在参数空间内都对应着可能的圆。

4.参数空间转换：为了在参数空间中进行计数，需要将每个边缘点转换为在参数空间中的可能圆心点和半径的集合。

5.累加计数：对于每个转换后的边缘点，将其映射到参数空间中的可能圆心点和半径，并对相应的计数器进行累加。

6.阈值化：根据累加计数器的结果，在参数空间中找到可能的圆。

通过设置适当的阈值，可以筛选出累加计数器高于阈值的圆。

7.圆心和半径提取：在参数空间中找到累加计数器高于阈值的圆之后，可以通过从参数空间中提取出圆心坐标和半径的方式来还原检测到的圆。

8.圆检测：通过对检测到的圆进行验证和过滤，可以排除掉一些错误检测的圆。

以上是检测圆的Hough变换的一般步骤。

这些步骤可以作为基础，根据具体需求进行一定的修改和优化。

例如，可以通过设置不同的阈值、调整参数空间的分辨率等方式来改进圆的检测效果。

另外，为了提高效率，还可以使用一些加速技术，如局部累加器、投票框架等。

霍夫变换(hough transform)霍夫变换(Hough Transform)霍夫变换是一种图像处理技术，用于在图像中检测直线、圆形等几何形状。

它最早由Paul Hough在1962年提出。

霍夫变换在计算机视觉和模式识别领域得到广泛应用，特别在边缘检测和形状分析中表现出色。

一、霍夫变换原理1. 直线检测霍夫变换的直线检测基于极坐标下的直线方程：ρ = xcosθ + ysinθ。

其中，ρ表示直线与原点的距离，θ为直线与x轴的夹角。

霍夫变换通过在ρ-θ空间中进行投票，找到出现频率最高的ρ和θ组合，即可以确定一条直线。

2. 圆形检测霍夫变换的圆形检测考虑到圆心坐标和半径。

以圆心坐标(xc, yc)和半径r为变量，对每个像素点进行投票。

根据累加器中出现频率最高的圆心和半径组合，即可确定一个圆。

二、霍夫变换的步骤1. 边缘检测霍夫变换需要基于边缘图像进行处理，因此首先需要对原始图像进行边缘检测。

常用的边缘检测算法有Canny边缘检测和Sobel算子等。

2. 构建累加器对于直线检测，构建一个二维累加器数组，用于记录直线参数的出现频率。

对于圆形检测，构建一个三维累加器数组，用于记录圆心和半径的出现频率。

3. 参数空间搜索遍历边缘图像上的每个像素点，对于每个边缘像素，计算对应的ρ和θ(直线检测)或圆心坐标和半径(圆形检测)。

在累加器中相应位置加1。

4. 参数估计根据累加器中出现频率最高的位置，估计出最佳直线或圆形的参数。

可以设定一个阈值，只接受出现频率高于该阈值的参数。

5. 绘制检测结果根据参数估计的结果，在原始图像上绘制检测出的直线或圆形。

三、霍夫变换的应用1. 直线检测霍夫变换的直线检测广泛应用于计算机视觉领域。

例如，道路标线检测、物体边缘检测、图像中的几何形状检测等。

通过直线检测，可以提取出图像中的重要几何特征，为后续的图像处理和分析提供基础。

2. 圆形检测霍夫变换的圆形检测可以应用于许多领域，例如医学图像处理、目标跟踪、光学字符识别等。

霍夫变换检测圆算法流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!霍夫变换检测圆的算法流程详解霍夫变换是一种在图像处理中广泛使用的经典算法，尤其在检测直线、圆等几何形状方面表现出色。

霍夫变换的原理霍夫变换是一种图像处理和计算机视觉领域常用的技术，它被广泛应用于图像识别、边缘检测、形状分析等领域。

它的原理是通过检测图像中的直线或者曲线，将其表示为参数空间中的一个点，从而实现对图像中特定形状的检测和识别。

在霍夫变换中，每一条直线都可以通过两个参数来表示，通常是极坐标下的两个参数：r和θ。

其中，r表示直线到原点的距离，θ表示直线与x轴的夹角。

因此，霍夫变换的目标就是在参数空间中找到一个点，使得这个点对应的直线能够经过图像中的一系列边缘点。

具体来说，霍夫变换的步骤如下：1. 遍历图像中的每一个边缘点。

对于每个边缘点，计算它与参数空间中所有可能直线的交点，并将这些交点累加到一个累加器数组中。

2. 根据累加器数组中的值，找到具有最大累加值的直线。

这个直线就是图像中最明显的直线。

3. 根据设定的阈值，筛选出累加器数组中累加值大于阈值的直线。

这些直线就是图像中的有效直线。

霍夫变换的原理看似简单，但实际上涉及到复杂的计算和优化。

为了提高计算效率，常常采用霍夫空间的累加器数组进行计算。

这个数组的大小由参数空间的分辨率决定，分辨率越高，计算精度越高，但计算量也会增加。

在应用中，霍夫变换可以用来检测图像中的直线、圆和其他形状。

对于直线检测来说，通常会将图像进行边缘检测，然后再应用霍夫变换。

而对于圆和其他形状的检测，则需要根据具体的形状特征来设计相应的参数空间和累加器数组。

然而，霍夫变换也存在一些局限性。

首先，它对图像中的噪声比较敏感，需要进行预处理来降低噪声的影响。

其次，霍夫变换的计算复杂度较高，对于大规模图像或者复杂形状的检测，需要消耗较长的时间。

此外，霍夫变换在处理曲线和其他非线性形状时的效果有限，需要结合其他技术进行改进。

总的来说，霍夫变换作为一种经典的图像处理技术，具有广泛的应用前景。

它通过将边缘点映射到参数空间中，实现了对特定形状的检测和识别。

尽管存在一些局限性，但通过合理的参数选择和优化算法，可以提高霍夫变换的准确性和效率，为图像处理和计算机视觉领域的应用提供有力支持。

迭代随机霍夫变换（Iterative Random Hough Transform，IRHT）是一种用于检测图像中的直线、圆和椭圆的图像处理技术。

在IRHT算法中，使用随机采样和迭代优化的方法来逼近检测到的曲线参数。

本文将介绍IRHT算法的原理和步骤，并提供一些相关的参考内容。

1.IRHT算法原理： IRHT算法的基本原理是通过随机采样检测图像中的曲线，然后通过迭代优化来逼近曲线的参数。

具体步骤如下：•随机采样：从图像中随机选取一些像素点，并将它们转换为参数空间中的曲线。

对于直线检测，曲线参数可以是斜率和截距；对于圆检测，曲线参数可以是圆心坐标和半径；对于椭圆检测，曲线参数可以是中心坐标、长轴和短轴。

•投票计数：对于每个样本曲线，计算图像中与之相交的像素点，并将相交点所在的参数空间位置加一。

这一步骤可以通过在参数空间中建立累加器矩阵来实现。

•阈值筛选：根据设定的阈值，筛选出投票计数高于阈值的参数空间位置，得到候选曲线。

•迭代优化：对于候选曲线，通过迭代优化的方式来逼近其精确参数。

具体的优化方法可以根据检测的曲线类型而使用不同的数学模型和优化算法。

2.IRHT算法步骤： IRHT算法通常包括以下步骤：•初始化参数空间：根据待检测的曲线类型，初始化投票计数的累加器矩阵。

•随机采样：从图像中随机选取一些像素点，并将其转换为曲线参数。

•投票计数：对于每个样本曲线，计算与之相交的像素点，并将相交点所在的参数空间位置加一。

•阈值筛选：根据设定的阈值，筛选出投票计数高于阈值的参数空间位置，得到候选曲线。

•迭代优化：对于候选曲线，通过迭代优化的方式来逼近其精确参数。

•结果输出：输出检测到的曲线的参数以及相应的图像上的位置。

3.相关参考内容：以下是一些与IRHT技术相关的参考内容，可以进一步了解IRHT算法以及其在图像处理中的应用：•链接1：《A New Iterative Random Hough Transform Algorithm for Detecting Ellipses》•链接2：《A Robust and Efficient Ellipse Detection Method Using Iteratively Random Hough Transform》•链接3：《A New Iterative Random Hough Transform Algorithm for Straight Line Detection》•链接4：《An efficient circle detection algorithm for noisy images based on an Iterative Random Hough Transform》以上的参考内容中，提供了关于IRHT算法在直线、圆和椭圆检测上的具体应用和改进方法。

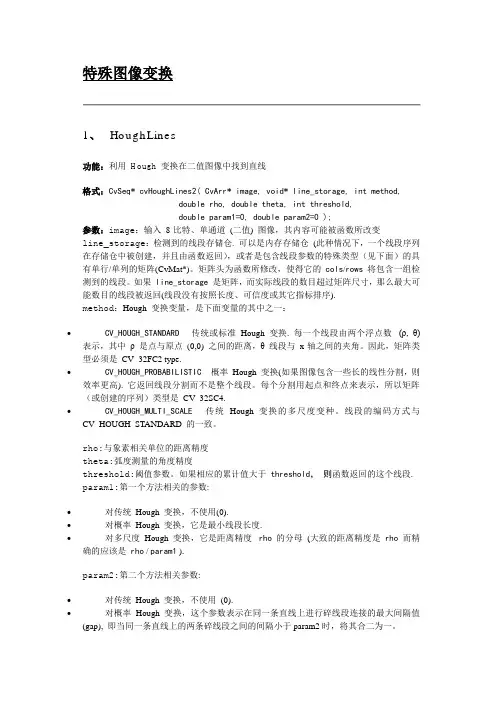

特殊图像变换1、HoughLines功能：利用Hough 变换在二值图像中找到直线格式：CvSeq* cvHoughLines2( CvArr* image, void* line_storage, int method, double rho, double theta, int threshold,double param1=0, double param2=0 );参数：image：输入8-比特、单通道(二值) 图像，其内容可能被函数所改变line_storage：检测到的线段存储仓. 可以是内存存储仓(此种情况下，一个线段序列在存储仓中被创建，并且由函数返回），或者是包含线段参数的特殊类型（见下面）的具有单行/单列的矩阵(CvMat*)。

矩阵头为函数所修改，使得它的cols/rows将包含一组检测到的线段。

如果line_storage是矩阵，而实际线段的数目超过矩阵尺寸，那么最大可能数目的线段被返回(线段没有按照长度、可信度或其它指标排序).method：Hough 变换变量，是下面变量的其中之一：∙CV_HOUGH_STANDARD- 传统或标准Hough 变换. 每一个线段由两个浮点数(ρ, θ) 表示，其中ρ 是点与原点(0,0) 之间的距离，θ 线段与x-轴之间的夹角。

因此，矩阵类型必须是CV_32FC2 type.∙CV_HOUGH_PROBABILISTIC - 概率Hough 变换(如果图像包含一些长的线性分割，则效率更高). 它返回线段分割而不是整个线段。

每个分割用起点和终点来表示，所以矩阵（或创建的序列）类型是CV_32SC4.∙CV_HOUGH_MULTI_SCALE- 传统Hough 变换的多尺度变种。

线段的编码方式与CV_HOUGH_STANDARD 的一致。

rho:与象素相关单位的距离精度theta:弧度测量的角度精度threshold:阈值参数。

如果相应的累计值大于threshold，则函数返回的这个线段.param1:第一个方法相关的参数:∙对传统Hough 变换，不使用(0).∙对概率Hough 变换，它是最小线段长度.∙对多尺度Hough 变换，它是距离精度rho的分母(大致的距离精度是rho而精确的应该是rho / param1 ).param2:第二个方法相关参数:∙对传统Hough 变换，不使用(0).∙对概率Hough 变换，这个参数表示在同一条直线上进行碎线段连接的最大间隔值(gap), 即当同一条直线上的两条碎线段之间的间隔小于param2时，将其合二为一。

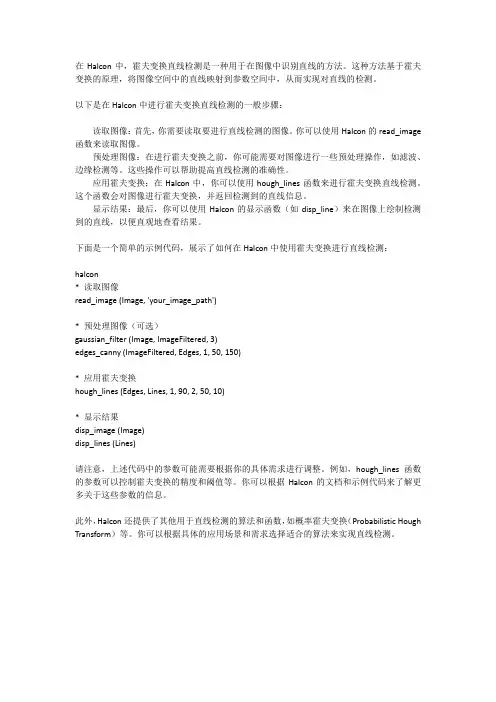

在Halcon中，霍夫变换直线检测是一种用于在图像中识别直线的方法。
