以一般化视角串联霍夫变换(hough transform),从直线到圆再到广义霍夫变换

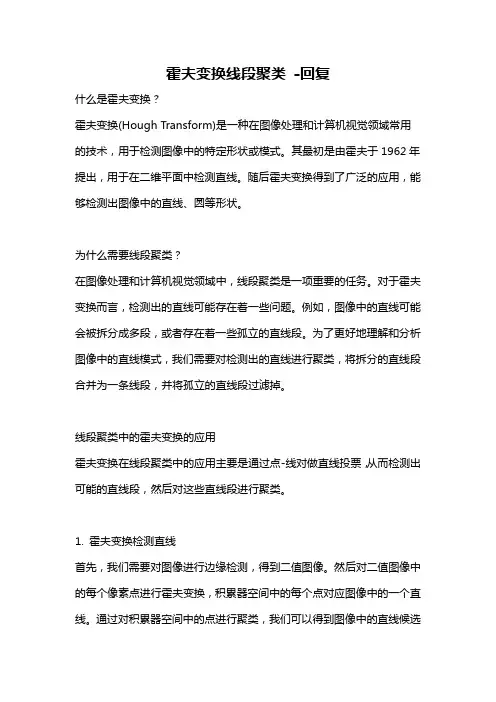

霍夫变换线段聚类-回复什么是霍夫变换？霍夫变换(Hough Transform)是一种在图像处理和计算机视觉领域常用的技术，用于检测图像中的特定形状或模式。

其最初是由霍夫于1962年提出，用于在二维平面中检测直线。

随后霍夫变换得到了广泛的应用，能够检测出图像中的直线、圆等形状。

为什么需要线段聚类？在图像处理和计算机视觉领域中，线段聚类是一项重要的任务。

对于霍夫变换而言，检测出的直线可能存在着一些问题。

例如，图像中的直线可能会被拆分成多段，或者存在着一些孤立的直线段。

为了更好地理解和分析图像中的直线模式，我们需要对检测出的直线进行聚类，将拆分的直线段合并为一条线段，并将孤立的直线段过滤掉。

线段聚类中的霍夫变换的应用霍夫变换在线段聚类中的应用主要是通过点-线对做直线投票，从而检测出可能的直线段，然后对这些直线段进行聚类。

1. 霍夫变换检测直线首先，我们需要对图像进行边缘检测，得到二值图像。

然后对二值图像中的每个像素点进行霍夫变换，积累器空间中的每个点对应图像中的一个直线。

通过对积累器空间中的点进行聚类，我们可以得到图像中的直线候选集合。

2. 直线段提取直线候选集合中的直线可能是由于图像中的噪声或纹理等因素引起的。

在直线段提取阶段，我们需要对直线候选集合进行过滤，保留具有一定长度的直线段，并去除那些长度较短的直线段。

3. 直线聚类在直线聚类阶段，我们将对提取出的直线段进行聚类操作。

最常用的聚类方法是基于距离的聚类算法，如DBSCAN（Density-Based Spatial Clustering of Applications with Noise）算法。

通过设定一定的距离阈值，我们可以将距离较近的直线段划分为同一类，从而将图像中的直线段聚类起来。

4. 直线重组在完成直线聚类后，我们还需要对每个聚类簇进行直线重组操作。

直线重组指的是将聚类簇中的直线段合并成一条更长的线段。

通常情况下，直线重组的方法是通过计算聚类簇中直线段的最大最小坐标来获取最终的合并线段。

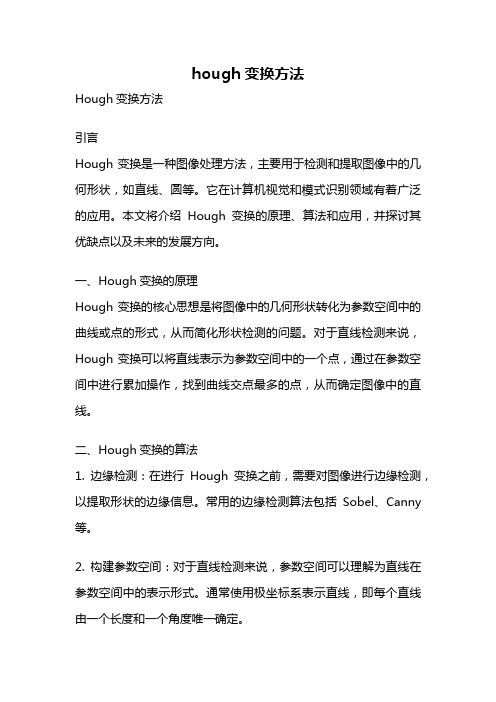

hough变换方法Hough变换方法引言Hough变换是一种图像处理方法，主要用于检测和提取图像中的几何形状，如直线、圆等。

它在计算机视觉和模式识别领域有着广泛的应用。

本文将介绍Hough变换的原理、算法和应用，并探讨其优缺点以及未来的发展方向。

一、Hough变换的原理Hough变换的核心思想是将图像中的几何形状转化为参数空间中的曲线或点的形式，从而简化形状检测的问题。

对于直线检测来说，Hough变换可以将直线表示为参数空间中的一个点，通过在参数空间中进行累加操作，找到曲线交点最多的点，从而确定图像中的直线。

二、Hough变换的算法1. 边缘检测：在进行Hough变换之前，需要对图像进行边缘检测，以提取形状的边缘信息。

常用的边缘检测算法包括Sobel、Canny 等。

2. 构建参数空间：对于直线检测来说，参数空间可以理解为直线在参数空间中的表示形式。

通常使用极坐标系表示直线，即每个直线由一个长度和一个角度唯一确定。

3. 累加操作：对于图像中的每个边缘点，计算其在参数空间中的曲线或点，并进行累加操作。

通过累加操作，可以找到曲线交点最多的点，从而确定图像中的直线。

4. 阈值判断：根据累加结果，可以设置一个阈值，只有当累加值超过该阈值时，才认为该点对应的直线存在。

5. 参数反变换：将参数空间中的曲线或点反变换回图像空间，得到检测到的直线。

三、Hough变换的应用1. 直线检测：Hough变换最常见的应用就是直线检测。

在工业检测、路标检测等领域中，直线的检测是一项基础任务，Hough变换可以实现准确地直线检测，从而为后续处理提供便利。

2. 圆检测：除了直线检测，Hough变换还可以用于圆的检测。

通过在参数空间中寻找曲线交点最多的点，可以确定图像中的圆的位置和半径。

3. 图像分割：Hough变换可以将图像中的不同几何形状分割出来，从而实现图像的分割处理。

在医学图像处理、目标跟踪等领域中，图像分割是一项重要的任务。

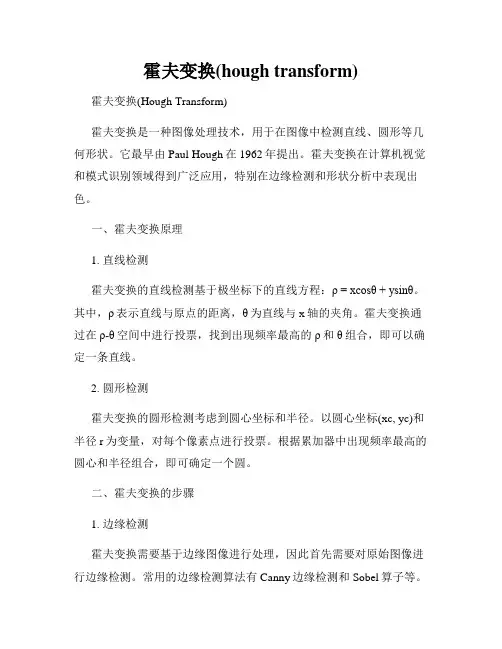

霍夫变换(hough transform)霍夫变换(Hough Transform)霍夫变换是一种图像处理技术，用于在图像中检测直线、圆形等几何形状。

它最早由Paul Hough在1962年提出。

霍夫变换在计算机视觉和模式识别领域得到广泛应用，特别在边缘检测和形状分析中表现出色。

一、霍夫变换原理1. 直线检测霍夫变换的直线检测基于极坐标下的直线方程：ρ = xcosθ + ysinθ。

其中，ρ表示直线与原点的距离，θ为直线与x轴的夹角。

霍夫变换通过在ρ-θ空间中进行投票，找到出现频率最高的ρ和θ组合，即可以确定一条直线。

2. 圆形检测霍夫变换的圆形检测考虑到圆心坐标和半径。

以圆心坐标(xc, yc)和半径r为变量，对每个像素点进行投票。

根据累加器中出现频率最高的圆心和半径组合，即可确定一个圆。

二、霍夫变换的步骤1. 边缘检测霍夫变换需要基于边缘图像进行处理，因此首先需要对原始图像进行边缘检测。

常用的边缘检测算法有Canny边缘检测和Sobel算子等。

2. 构建累加器对于直线检测，构建一个二维累加器数组，用于记录直线参数的出现频率。

对于圆形检测，构建一个三维累加器数组，用于记录圆心和半径的出现频率。

3. 参数空间搜索遍历边缘图像上的每个像素点，对于每个边缘像素，计算对应的ρ和θ(直线检测)或圆心坐标和半径(圆形检测)。

在累加器中相应位置加1。

4. 参数估计根据累加器中出现频率最高的位置，估计出最佳直线或圆形的参数。

可以设定一个阈值，只接受出现频率高于该阈值的参数。

5. 绘制检测结果根据参数估计的结果，在原始图像上绘制检测出的直线或圆形。

三、霍夫变换的应用1. 直线检测霍夫变换的直线检测广泛应用于计算机视觉领域。

例如，道路标线检测、物体边缘检测、图像中的几何形状检测等。

通过直线检测，可以提取出图像中的重要几何特征，为后续的图像处理和分析提供基础。

2. 圆形检测霍夫变换的圆形检测可以应用于许多领域，例如医学图像处理、目标跟踪、光学字符识别等。

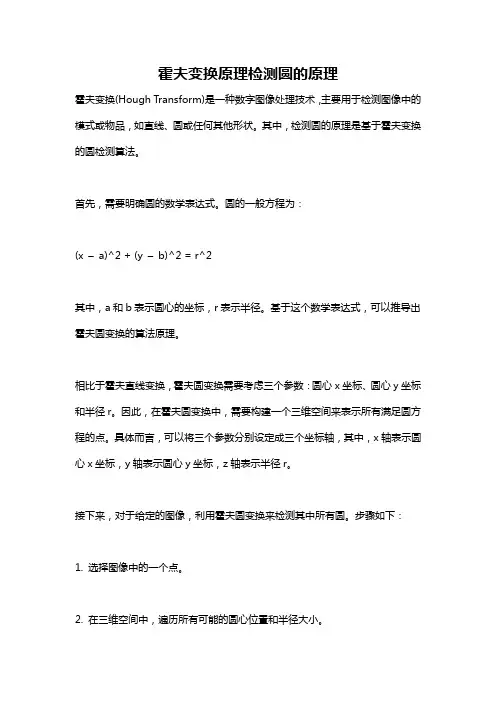

霍夫变换原理检测圆的原理霍夫变换(Hough Transform)是一种数字图像处理技术，主要用于检测图像中的模式或物品，如直线、圆或任何其他形状。

其中，检测圆的原理是基于霍夫变换的圆检测算法。

首先，需要明确圆的数学表达式。

圆的一般方程为：(x –a)^2 + (y –b)^2 = r^2其中，a和b表示圆心的坐标，r表示半径。

基于这个数学表达式，可以推导出霍夫圆变换的算法原理。

相比于霍夫直线变换，霍夫圆变换需要考虑三个参数：圆心x坐标、圆心y坐标和半径r。

因此，在霍夫圆变换中，需要构建一个三维空间来表示所有满足圆方程的点。

具体而言，可以将三个参数分别设定成三个坐标轴，其中，x轴表示圆心x坐标，y轴表示圆心y坐标，z轴表示半径r。

接下来，对于给定的图像，利用霍夫圆变换来检测其中所有圆。

步骤如下：1. 选择图像中的一个点。

2. 在三维空间中，遍历所有可能的圆心位置和半径大小。

3. 如果当前遍历到的圆心和半径位置满足圆的方程，那么就在三维空间中标记这个点。

4. 重复步骤1~3，对于所有图像中的点进行遍历。

5. 经过遍历后，在三维空间中，所有标记的点都应该落在同一频繁性最高的球面上。

6. 在球面上，可以定义一个圆心和半径，这个圆心和半径就是最终检测出的圆的位置和大小。

7. 重复步骤1~6，对于所有图像中的圆进行遍历。

霍夫圆变换需要对所有可能的圆心位置和半径大小进行遍历，因此计算量非常大。

为了减少计算时间，通常采用一些优化方法，例如逐步增加圆的半径大小或设定一个半径范围。

总体而言，霍夫圆变换是一种有效的圆检测算法，它不仅可以检测出图像中的所有圆，还可以确定它们的位置和大小。

在计算机视觉、医学图像处理等领域广泛应用。

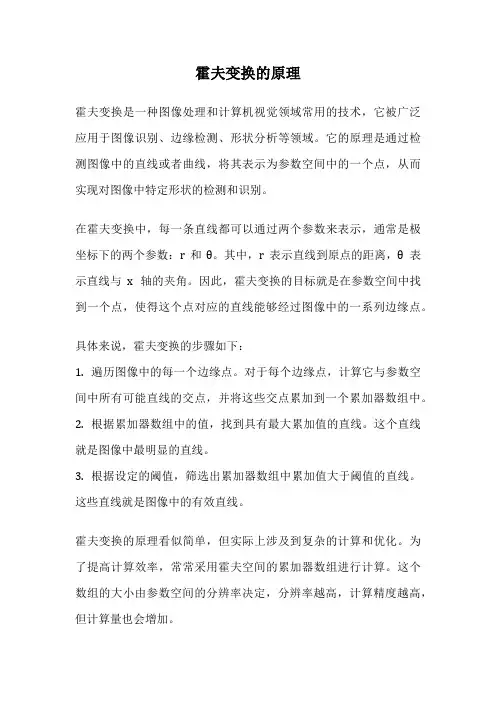

霍夫变换的原理霍夫变换是一种图像处理和计算机视觉领域常用的技术，它被广泛应用于图像识别、边缘检测、形状分析等领域。

它的原理是通过检测图像中的直线或者曲线，将其表示为参数空间中的一个点，从而实现对图像中特定形状的检测和识别。

在霍夫变换中，每一条直线都可以通过两个参数来表示，通常是极坐标下的两个参数：r和θ。

其中，r表示直线到原点的距离，θ表示直线与x轴的夹角。

因此，霍夫变换的目标就是在参数空间中找到一个点，使得这个点对应的直线能够经过图像中的一系列边缘点。

具体来说，霍夫变换的步骤如下：1. 遍历图像中的每一个边缘点。

对于每个边缘点，计算它与参数空间中所有可能直线的交点，并将这些交点累加到一个累加器数组中。

2. 根据累加器数组中的值，找到具有最大累加值的直线。

这个直线就是图像中最明显的直线。

3. 根据设定的阈值，筛选出累加器数组中累加值大于阈值的直线。

这些直线就是图像中的有效直线。

霍夫变换的原理看似简单，但实际上涉及到复杂的计算和优化。

为了提高计算效率，常常采用霍夫空间的累加器数组进行计算。

这个数组的大小由参数空间的分辨率决定，分辨率越高，计算精度越高，但计算量也会增加。

在应用中，霍夫变换可以用来检测图像中的直线、圆和其他形状。

对于直线检测来说，通常会将图像进行边缘检测，然后再应用霍夫变换。

而对于圆和其他形状的检测，则需要根据具体的形状特征来设计相应的参数空间和累加器数组。

然而，霍夫变换也存在一些局限性。

首先，它对图像中的噪声比较敏感，需要进行预处理来降低噪声的影响。

其次，霍夫变换的计算复杂度较高，对于大规模图像或者复杂形状的检测，需要消耗较长的时间。

此外，霍夫变换在处理曲线和其他非线性形状时的效果有限，需要结合其他技术进行改进。

总的来说，霍夫变换作为一种经典的图像处理技术，具有广泛的应用前景。

它通过将边缘点映射到参数空间中，实现了对特定形状的检测和识别。

尽管存在一些局限性，但通过合理的参数选择和优化算法，可以提高霍夫变换的准确性和效率，为图像处理和计算机视觉领域的应用提供有力支持。

一、概述霍夫变换是一种常用的图像处理技术，它可以用于检测图像中的直线、圆或者其他形状。

它具有很好的鲁棒性，可以应对图像中存在的噪声和其他干扰。

霍夫变换在计算机视觉、图像处理和模式识别领域有着广泛的应用，成为了处理图像中几何形状的重要工具。

二、霍夫变换的原理霍夫变换最初是由美国科学家保罗·霍夫在1962年提出的，用于检测图像中的直线。

后来，霍夫变换被扩展到检测圆或者其他形状。

霍夫变换的基本原理是将空间域中的坐标转换到参数域中，在参数域中对应的曲线经过的点在空间域中具有共线的特点。

通过累加空间域中的点的参数，可以找到曲线或者形状的参数方程，从而实现对图像中形状的检测。

具体来说，对于检测直线来说，可以通过霍夫变换将直线表示为参数空间中的斜率和截距，从而可以在参数空间中进行累加，最终找到直线的参数方程。

三、霍夫变换在直线检测中的应用1. 边缘检测在使用霍夫变换检测直线之前，通常需要对图像进行边缘检测。

边缘检测可以帮助找到图像中明显的过渡区域，这些过渡区域通常对应着直线的轮廓。

常用的边缘检测算法包括Sobel算子、Canny算子等。

2. 参数空间的设置为了使用霍夫变换来检测直线，需要设定参数空间的范围。

对于直线检测来说，一般可以设定直线的斜率和截距的取值范围。

3. 累加过程在设定好参数空间后，需要对图像中的边缘点进行霍夫变换的累加过程。

对于每一个边缘点，都可以在参数空间中找到对应的直线，通过对参数空间的累加，可以找到参数空间中的峰值，这些峰值对应着图像中的直线。

4. 直线检测可以根据参数空间中的峰值来确定图像中的直线。

通常可以设定一个阈值来筛选参数空间中的峰值，从而得到最终的直线检测结果。

四、霍夫变换在圆检测中的应用除了直线检测，霍夫变换也可以用于检测图像中的圆。

与直线检测类似，圆检测也需要进行边缘检测和参数空间的设定。

不同的是，在圆检测中，需要设定圆心和半径的参数空间范围。

五、霍夫变换的改进和应用1. 累加数组的优化在传统的霍夫变换中，需要对参数空间进行离散化，这会导致计算量较大。

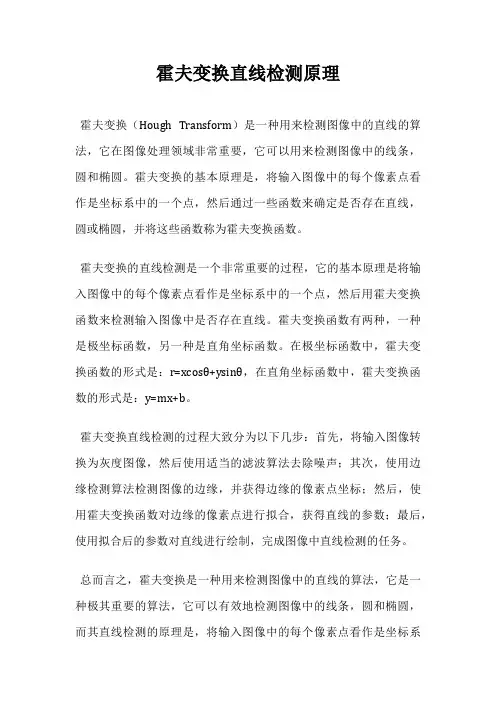

霍夫变换直线检测原理
霍夫变换（Hough Transform）是一种用来检测图像中的直线的算法，它在图像处理领域非常重要，它可以用来检测图像中的线条，圆和椭圆。

霍夫变换的基本原理是，将输入图像中的每个像素点看作是坐标系中的一个点，然后通过一些函数来确定是否存在直线，圆或椭圆，并将这些函数称为霍夫变换函数。

霍夫变换的直线检测是一个非常重要的过程，它的基本原理是将输入图像中的每个像素点看作是坐标系中的一个点，然后用霍夫变换函数来检测输入图像中是否存在直线。

霍夫变换函数有两种，一种是极坐标函数，另一种是直角坐标函数。

在极坐标函数中，霍夫变换函数的形式是：r=xcosθ+ysinθ，在直角坐标函数中，霍夫变换函数的形式是：y=mx+b。

霍夫变换直线检测的过程大致分为以下几步：首先，将输入图像转换为灰度图像，然后使用适当的滤波算法去除噪声；其次，使用边缘检测算法检测图像的边缘，并获得边缘的像素点坐标；然后，使用霍夫变换函数对边缘的像素点进行拟合，获得直线的参数；最后，使用拟合后的参数对直线进行绘制，完成图像中直线检测的任务。

总而言之，霍夫变换是一种用来检测图像中的直线的算法，它是一种极其重要的算法，它可以有效地检测图像中的线条，圆和椭圆，而其直线检测的原理是，将输入图像中的每个像素点看作是坐标系
中的一个点，然后使用霍夫变换函数拟合像素点，获得直线的参数，最后使用参数对直线进行绘制。

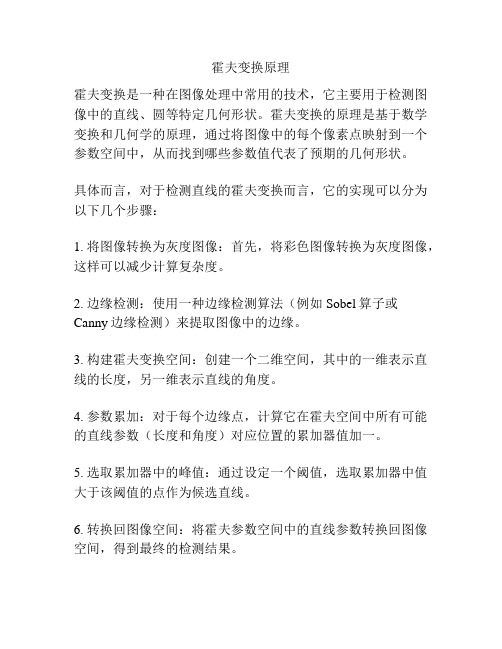

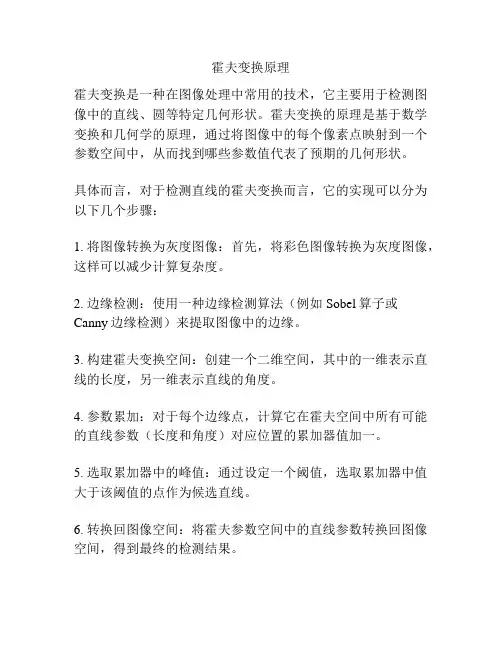

霍夫变换原理
霍夫变换是一种在图像处理中常用的技术，它主要用于检测图像中的直线、圆等特定几何形状。

霍夫变换的原理是基于数学变换和几何学的原理，通过将图像中的每个像素点映射到一个参数空间中，从而找到哪些参数值代表了预期的几何形状。

具体而言，对于检测直线的霍夫变换而言，它的实现可以分为以下几个步骤：
1. 将图像转换为灰度图像：首先，将彩色图像转换为灰度图像，这样可以减少计算复杂度。

2. 边缘检测：使用一种边缘检测算法（例如Sobel算子或Canny边缘检测）来提取图像中的边缘。

3. 构建霍夫变换空间：创建一个二维空间，其中的一维表示直线的长度，另一维表示直线的角度。

4. 参数累加：对于每个边缘点，计算它在霍夫空间中所有可能的直线参数（长度和角度）对应位置的累加器值加一。

5. 选取累加器中的峰值：通过设定一个阈值，选取累加器中值大于该阈值的点作为候选直线。

6. 转换回图像空间：将霍夫参数空间中的直线参数转换回图像空间，得到最终的检测结果。

需要注意的是，霍夫变换并不仅限于直线检测，类似的原理也可以应用于其他几何形状的检测，如圆、椭圆等。

这些形状的检测过程大致与直线检测类似，只是在参数空间的表示和累加过程有所不同。

总而言之，霍夫变换通过将图像的像素映射到参数空间中，并通过累加器来找到特定几何形状的参数值，从而实现对这些形状的检测。

在实际应用中，可以根据具体的需求和图像特点来选择合适的霍夫变换方法，并通过参数设定和阈值选择来优化结果。

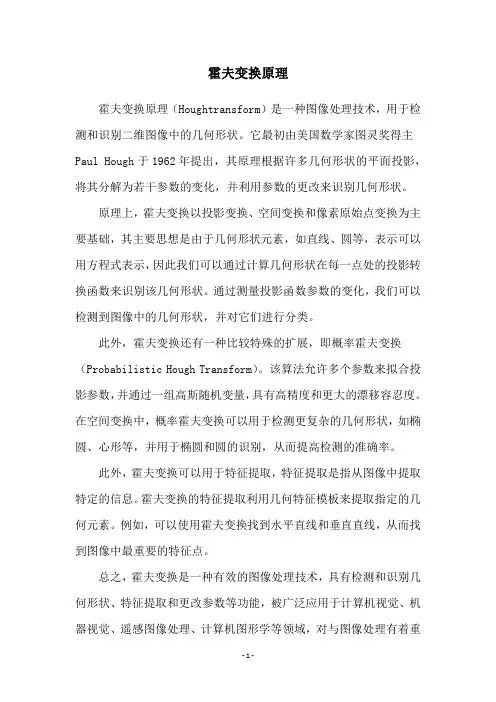

霍夫变换原理
霍夫变换原理（Houghtransform）是一种图像处理技术，用于检测和识别二维图像中的几何形状。

它最初由美国数学家图灵奖得主Paul Hough于1962年提出，其原理根据许多几何形状的平面投影，将其分解为若干参数的变化，并利用参数的更改来识别几何形状。

原理上，霍夫变换以投影变换、空间变换和像素原始点变换为主要基础，其主要思想是由于几何形状元素，如直线、圆等，表示可以用方程式表示，因此我们可以通过计算几何形状在每一点处的投影转换函数来识别该几何形状。

通过测量投影函数参数的变化，我们可以检测到图像中的几何形状，并对它们进行分类。

此外，霍夫变换还有一种比较特殊的扩展，即概率霍夫变换（Probabilistic Hough Transform）。

该算法允许多个参数来拟合投影参数，并通过一组高斯随机变量，具有高精度和更大的漂移容忍度。

在空间变换中，概率霍夫变换可以用于检测更复杂的几何形状，如椭圆、心形等，并用于椭圆和圆的识别，从而提高检测的准确率。

此外，霍夫变换可以用于特征提取，特征提取是指从图像中提取特定的信息。

霍夫变换的特征提取利用几何特征模板来提取指定的几何元素。

例如，可以使用霍夫变换找到水平直线和垂直直线，从而找到图像中最重要的特征点。

总之，霍夫变换是一种有效的图像处理技术，具有检测和识别几何形状、特征提取和更改参数等功能，被广泛应用于计算机视觉、机器视觉、遥感图像处理、计算机图形学等领域，对与图像处理有着重
要的作用。

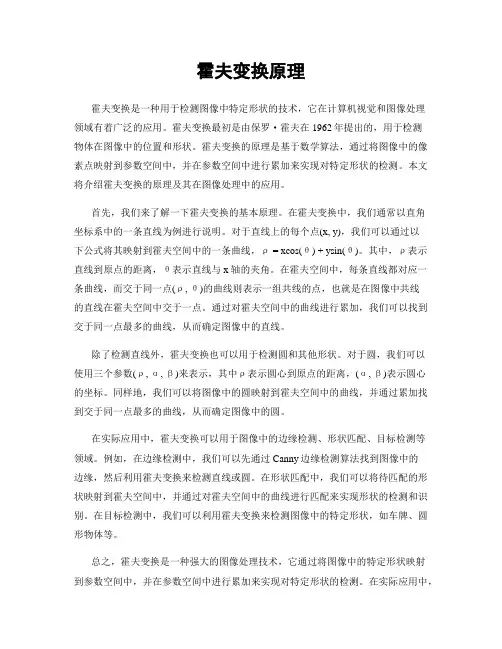

霍夫变换原理霍夫变换是一种用于检测图像中特定形状的技术，它在计算机视觉和图像处理领域有着广泛的应用。

霍夫变换最初是由保罗·霍夫在1962年提出的，用于检测物体在图像中的位置和形状。

霍夫变换的原理是基于数学算法，通过将图像中的像素点映射到参数空间中，并在参数空间中进行累加来实现对特定形状的检测。

本文将介绍霍夫变换的原理及其在图像处理中的应用。

首先，我们来了解一下霍夫变换的基本原理。

在霍夫变换中，我们通常以直角坐标系中的一条直线为例进行说明。

对于直线上的每个点(x, y)，我们可以通过以下公式将其映射到霍夫空间中的一条曲线，ρ = xcos(θ) + ysin(θ)。

其中，ρ表示直线到原点的距离，θ表示直线与x轴的夹角。

在霍夫空间中，每条直线都对应一条曲线，而交于同一点(ρ, θ)的曲线则表示一组共线的点，也就是在图像中共线的直线在霍夫空间中交于一点。

通过对霍夫空间中的曲线进行累加，我们可以找到交于同一点最多的曲线，从而确定图像中的直线。

除了检测直线外，霍夫变换也可以用于检测圆和其他形状。

对于圆，我们可以使用三个参数(ρ, α, β)来表示，其中ρ表示圆心到原点的距离，(α, β)表示圆心的坐标。

同样地，我们可以将图像中的圆映射到霍夫空间中的曲线，并通过累加找到交于同一点最多的曲线，从而确定图像中的圆。

在实际应用中，霍夫变换可以用于图像中的边缘检测、形状匹配、目标检测等领域。

例如，在边缘检测中，我们可以先通过Canny边缘检测算法找到图像中的边缘，然后利用霍夫变换来检测直线或圆。

在形状匹配中，我们可以将待匹配的形状映射到霍夫空间中，并通过对霍夫空间中的曲线进行匹配来实现形状的检测和识别。

在目标检测中，我们可以利用霍夫变换来检测图像中的特定形状，如车牌、圆形物体等。

总之，霍夫变换是一种强大的图像处理技术，它通过将图像中的特定形状映射到参数空间中，并在参数空间中进行累加来实现对特定形状的检测。

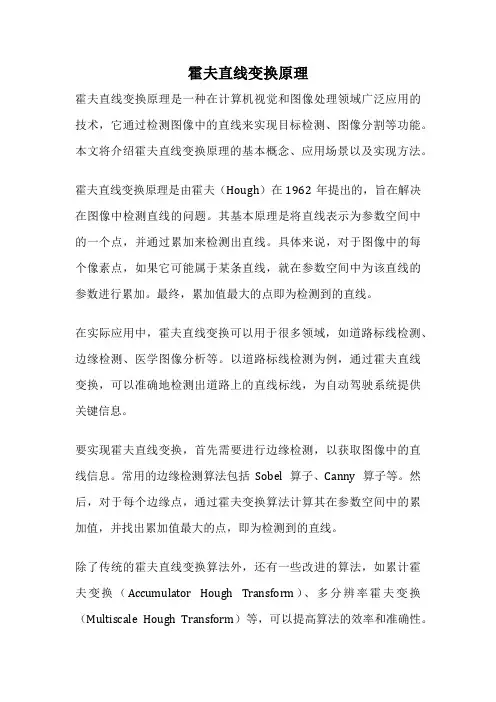

霍夫直线变换原理
霍夫直线变换原理是一种在计算机视觉和图像处理领域广泛应用的技术，它通过检测图像中的直线来实现目标检测、图像分割等功能。

本文将介绍霍夫直线变换原理的基本概念、应用场景以及实现方法。

霍夫直线变换原理是由霍夫（Hough）在1962年提出的，旨在解决在图像中检测直线的问题。

其基本原理是将直线表示为参数空间中的一个点，并通过累加来检测出直线。

具体来说，对于图像中的每个像素点，如果它可能属于某条直线，就在参数空间中为该直线的参数进行累加。

最终，累加值最大的点即为检测到的直线。

在实际应用中，霍夫直线变换可以用于很多领域，如道路标线检测、边缘检测、医学图像分析等。

以道路标线检测为例，通过霍夫直线变换，可以准确地检测出道路上的直线标线，为自动驾驶系统提供关键信息。

要实现霍夫直线变换，首先需要进行边缘检测，以获取图像中的直线信息。

常用的边缘检测算法包括Sobel算子、Canny算子等。

然后，对于每个边缘点，通过霍夫变换算法计算其在参数空间中的累加值，并找出累加值最大的点，即为检测到的直线。

除了传统的霍夫直线变换算法外，还有一些改进的算法，如累计霍夫变换（Accumulator Hough Transform）、多分辨率霍夫变换（Multiscale Hough Transform）等，可以提高算法的效率和准确性。

总的来说，霍夫直线变换原理是一种强大的图像处理技术，可以在很多领域发挥重要作用。

通过检测图像中的直线，可以实现目标检测、图像分割等功能，为计算机视觉和图像处理领域带来了很大的便利。

希望本文的介绍能够帮助读者更好地了解霍夫直线变换原理，从而在实际应用中更好地应用这一技术。

图像处理中的霍夫变换算法霍夫变换算法是一种基于数学理论的图像处理方法，用于检测图像中的直线、圆和其他形状。

它广泛应用于计算机视觉、机器人和自然语言处理等领域。

在本文中，我们将探讨霍夫变换算法及其在图像处理中的应用。

一、霍夫变换的原理霍夫变换是一种图像处理技术，用于检测图像中的直线和圆。

它可以将图像中的点转换成一系列参数空间中的曲线。

对于每个曲线，计算它在参数空间中的过程称为霍夫变换。

在霍夫变换中，直线和圆的参数被表示为二元组 $(a, b)$ 或三元组 $(x_{o}, y_{o}, r)$。

对于直线 $(x, y)$，其参数空间可以表示为 $(a, b)$，其中 $a$ 是经过 $(x, y)$ 的斜率，$b$ 是截距。

对于圆$(x, y)$，其参数空间可以表示为 $(x_{o}, y_{o}, r)$，其中$(x_{o}, y_{o})$ 是圆心的坐标，$r$ 是半径。

在进行霍夫变换时，需要建立一个二维数组，用于记录每个参数 $(a, b)$ 或 $(x_{o}, y_{o}, r)$ 对应的曲线通过的点数。

对于每个点，计算其对应的参数，并在相应的数组元素中增加计数器。

最后，遍历整个参数空间的数组，找出计数器最大的元素，该元素对应的曲线即为图像中检测到的直线或圆。

二、霍夫变换的优点和缺点霍夫变换算法在图像处理领域中有以下优点：1. 对图像噪声不敏感：霍夫变换算法能够在噪声存在的情况下进行图像处理，而且处理后的结果不会受到噪声的影响。

2. 能够检测多条直线：霍夫变换算法能够检测到图像中的多条直线，而且没有数量限制。

3. 能够检测特殊形状：霍夫变换算法能够检测到图像中的特殊形状，如圆、椭圆、曲线等。

但霍夫变换算法也有一些缺点：1. 计算复杂度高：由于需要遍历整个参数空间的数组，霍夫变换算法的计算复杂度较高。

2. 跟分辨率有关：霍夫变换算法需要适当地选择参数空间的分辨率，否则对于某些参数可能会漏检或误检。

opencv 霍夫变换
OpenCV霍夫变换（Hough transform）是一种用于检测直线、圆和椭圆的图像处理技术。

它通过将它们映射到Hough空间中，然后使用计算机图像处理技术来识别出几何形状。

OpenCV霍夫变换（Hough Transform）是一种图像处理技术，可以在二维图像中检测出直线、圆和椭圆。

它通过将这些几何形状映射到一个叫做霍夫空间（Hough Space）的空间中，然后利用计算机图像处理技术来识别出这些几何形状。

首先，我们要了解一下“霍夫空间”。

霍夫空间是一个由极坐标系构成的空间，其中第一个变量表示点的极径，而第二个变量表示到原点的极角。

要想在这个空间中找到特定的几何形状，必须将图像的特征点映射到极坐标系中，并且这些特征点的极径和极角必须满足几何形状的要求。

OpenCV霍夫变换的步骤包括：
1. 首先，对图像进行预处理，以便能够更好地检测出几何形状；
2. 然后，对图像进行边缘检测，以查找出图像中的特征点；
3. 接着，将特征点映射到极坐标系中；
4. 最后，使用一种算法（如霍夫变换）去计算极坐标系中的点，从而检测出图像中的几何形状。

OpenCV的霍夫变换工具能够帮助我们快速检测出图像中的几何形状，从而极大地提高了我们在图像处理方面的效率。

它的应用范围也很广泛，可以用于检测行人、车辆、桥梁等物体，有时甚至可以用于检测人脸。

!!霍夫变换原理一、简单介绍Hough变换是图像处理中从图像识别几何形状的基本方法之一，霍夫变换寻找直线和圆的方法相比其他方法，可以更好的减少噪声干扰。

经典的霍夫变换常用来检测直线，圆，椭圆等。

Hough变换的基本原理在于利用点与线的对偶性，将原始图像空间的给定曲线通过曲线表达形式变为参数空间的一个点。

这样就把原始图像给定曲线的检测问题，转化为检测参数空间的峰值问题。

也就是把检测整体特性转化为检测局部特性。

比如直线，椭圆，圆，弧线等。

二、Hough变换的基本思想设已知一黑白图像上画了一条直线，要求出这条直线所在的位置。

我们知道，直线的方程可以用y=k*x+b 来表示，其中k和b是参数，分别是斜率和截距。

也就是说，我们将原始图像需要检测的直线，表示成y = k*x + b, 只要找出唯一的k，b即可检测出该直线。

该直线在原始图中是一系列离散点的集合，过该直线上某一点(x0,y0)的所有直线的参数都会满足方程y0=kx0+b。

即点(x0,y0)确定了原始图像中一族(有不同k,b)直线。

这一族直线，对应参数k--b平面上的一条直线：b=-x0*k+y0.即点（x0,y0）在参数空间确定了一条直线。

这样，图像x--y平面上的一个前景像素点就对应到参数平面上的一条直线。

因此，图像x-y内需检测直线上的N个点，在参数平面会有N条直线。

假设这N条直线相交，则交点k，b满足所有直线的方程。

而图像x-y内的直线有唯一一个k，b，因此，相应的参数平面N 条直线必然有唯一一个交点。

我们举个例子说明解决前面那个问题的原理。

设图x-y内的直线y=x, 取上面的三个点：A(0,0), B(1,1), C(2,2)。

代入y=kx+b可以求出，过A点的直线的参数要满足方程b=0,过B点的直线的参数要满足方程1=k+b,过C点的直线的参数要满足方程2=2k+b,这三个方程就对应着参数平面上的三条直线，而这三条直线会相交于一点(k=1,b=0)。

openmv霍夫变换OpenMV是一种基于Python的开源微控制器，专门设计用于嵌入式计算机视觉应用。

它支持多种图像处理算法，其中之一就是霍夫变换（Hough Transform）。

霍夫变换是一种经典的图像处理算法，用于检测图像中的直线、圆和其他形状。

在本文中，我们将介绍OpenMV中的霍夫变换算法及其应用。

一、霍夫变换的原理霍夫变换是由英国数学家霍夫（Paul Hough）于1962年提出的一种图像处理算法。

它的基本原理是将图像中的每一个像素点都映射到一个二维参数空间中，并通过统计参数空间中的投票数来检测图像中的形状。

具体来说，对于直线检测，霍夫变换将图像中的每一个点转化为两个参数：rho（ρ）和theta（θ）。

其中rho表示点到原点的距离，theta表示直线与x轴的夹角。

然后，霍夫变换在参数空间中建立一个二维累加器数组，根据图像中的点对参数空间进行投票。

最后，我们可以在累加器数组中找到投票数最多的点，从而确定图像中的直线。

二、OpenMV中的霍夫变换OpenMV内置了霍夫变换算法，可以轻松地在图像中检测直线、圆等形状。

在OpenMV中，我们可以使用`img.find_lines()`函数来检测图像中的直线。

该函数的参数包括阈值、线条长度范围和线条宽度范围等。

例如，我们可以使用以下代码在OpenMV上进行直线检测：```pythonimport sensor, image, timesensor.reset()sensor.set_pixformat(sensor.RGB565)sensor.set_framesize(sensor.QVGA)sensor.set_auto_gain(False)sensor.set_auto_whitebal(False)sensor.skip_frames(time = 2000)while(True):img = sensor.snapshot()lines = img.find_lines(threshold=1000, theta_margin=15, rho_margin=15)for line in lines:img.draw_line(line.line(), color=(255, 0, 0))print("Number of lines detected: ", len(lines))```在上述代码中，我们首先初始化摄像头，并设置图像格式、分辨率等参数。

霍夫变换曲线1. 介绍霍夫变换是一种用于检测图像中特定形状的算法，其中之一就是霍夫变换曲线。

霍夫变换曲线（Hough Transform Curve）是由霍夫变换（Hough Transform）演化而来的一种方法，用于检测图像中的曲线。

在图像处理领域，霍夫变换是一种常用的技术，它可以用来检测直线、圆和其他形状。

它的原理是将图像空间中的点映射到参数空间中，并在参数空间中进行计数。

通过寻找参数空间中的峰值，我们可以确定图像中存在的特定形状。

2. 霍夫变换曲线原理霍夫变换曲线是通过对图像进行边缘检测并应用霍夫变换得到的。

下面是霍夫变换曲线的原理步骤：1.对输入图像进行边缘检测，例如使用Canny边缘检测算法。

2.初始化一个参数空间，该空间用于存储曲线的参数。

3.对每个边缘点，在参数空间中进行计数。

4.寻找参数空间中的峰值，这些峰值对应于曲线在图像中的位置。

5.根据参数空间中的峰值，生成霍夫变换曲线。

3. 实现步骤以下是使用Python和OpenCV库实现霍夫变换曲线的基本步骤：import cv2import numpy as np# 1. 读取图像并进行边缘检测image = cv2.imread('image.jpg', cv2.IMREAD_GRAYSCALE)edges = cv2.Canny(image, 50, 150)# 2. 初始化参数空间theta_resolution = 0.01rho_resolution = 1theta_range = np.arange(-np.pi / 2, np.pi / 2, theta_resolution)rho_range = np.arange(-np.sqrt(image.shape[0]**2 + image.shape[1]**2),np.sqrt(image.shape[0]**2 + image.shape[1]**2),rho_resolution)accumulator = np.zeros((len(rho_range), len(theta_range)))# 3. 对每个边缘点，在参数空间中进行计数for y in range(edges.shape[0]):for x in range(edges.shape[1]):if edges[y, x] != 0:for t_idx in range(len(theta_range)):theta = theta_range[t_idx]rho = x * np.cos(theta) + y * np.sin(theta)r_idx = int(np.argmin(np.abs(rho - rho_range)))accumulator[r_idx, t_idx] += 1# 4. 寻找参数空间中的峰值peaks = []threshold = 100for r_idx in range(accumulator.shape[0]):for t_idx in range(accumulator.shape[1]):if accumulator[r_idx, t_idx] > threshold:peaks.append((r_idx, t_idx))# 5. 根据参数空间中的峰值，生成霍夫变换曲线for peak in peaks:r_idx, t_idx = peakrho = rho_range[r_idx]theta = theta_range[t_idx]a = np.cos(theta)b = np.sin(theta)x0 = a * rhoy0 = b * rhox1 = int(x0 + 1000 * (-b))y1 = int(y0 + 1000 * (a))x2 = int(x0 - 1000 * (-b))y2 = int(y0 - 1000 * (a))cv2.line(image, (x1, y1), (x2, y2), (255, 255, 255), 2)# 显示结果图像cv2.imshow('Hough Transform Curve', image)cv2.waitKey(0)cv2.destroyAllWindows()4. 结果与讨论使用上述代码对输入图像进行霍夫变换曲线检测后，我们可以得到一个显示了检测到的曲线的结果图像。

霍夫变换的原理概述霍夫变换（Hough Transform）是一种图像处理中常用的算法，主要用于在图像中检测几何形状的存在以及对其进行分割和参数估计。

它是由霍夫于1962年提出的，通过一系列数学变换来将图像中的直线或者圆等曲线进行检测和提取。

霍夫变换的基本原理霍夫变换的基本原理是将空间坐标的点转换到参数空间中的曲线，通过对曲线在参数空间内的交点进行统计，就可以检测出图像中的特定形状。

主要包括以下几个步骤：1.边缘检测：首先对图像进行边缘检测，将图像中的边缘提取出来。

这可以使用Canny算子等边缘检测算法来实现。

2.构建霍夫空间：对于图像中的每个边缘点，在参数空间内生成曲线。

对于直线检测而言，曲线可以用参数表示：极坐标方程 r = x * cos(theta) + y* sin(theta)，其中 (x, y) 是边缘点的坐标，(r, theta) 是参数空间中的点。

3.统计霍夫空间：对霍夫空间内的曲线进行统计，找到交点最多的曲线，它们所代表的直线或者圆形状就是图像中的目标。

通过统计算法，可以找到这些曲线在霍夫空间内的峰值。

4.参数估计：根据霍夫空间内的统计结果，可以得到目标的参数估计。

对于直线检测而言，可以得到直线的斜率和截距；对于圆的检测而言，可以得到圆心的坐标和半径。

霍夫变换的应用领域霍夫变换广泛应用于图像处理和计算机视觉的领域，主要包括以下几个方面：直线检测霍夫变换可以用于检测图像中的直线。

由于直线的数学表示存在一定的困难，直接从图像中提取直线是比较复杂的。

通过将直线的参数转换到霍夫空间内，就可以通过统计算法来检测图像中的直线。

圆检测霍夫变换也可以用于检测图像中的圆。

与直线检测类似，将圆的参数转换到霍夫空间内，通过统计算法找到霍夫空间内的峰值，就可以检测出图像中的圆。

图像分割在图像分割中，霍夫变换可以用于将图像中的目标对象与背景进行分离。

通过检测目标对象所对应的曲线，在霍夫空间内找到峰值，就可以划分出目标对象的区域。

霍夫线变换
霍夫线变换（Hough Line Transform）是一种用于图像分析的有
效技术，它可以在一幅图像中找到几何形状的简单线条。

它由英国的Paul Hough在1962年第一次提出，当时他正在研究空间变换，即空间
从一个表示到另一个表示的变换。

霍夫线变换用来检测和识别特定形
状如直线、圆、椭圆，及其他形状，尤其是当图像中缺乏必要的内容，或者图像内容模糊不清时，它可以帮助算法自动执行一些简单的计算
机视觉任务。

霍夫线变换使用极坐标系统来确定图像中直线的参数，如斜率和
一般式。

它使用参数投票来识别线段，通过重复投票的过程，最终的
结果就是将线条分类到图像中最高累积投票的线段上。

霍夫线变换使
用三个参数来定位线段，即极径、极角和累计计数。

因为它使用的是
极坐标系，所以当考虑复杂的斜率时，它可以将直线定位到任意位置。

此外，霍夫线变换还可用于检测直线特征，可以检测具有明显直线特
征的图像，如桥梁，道路，河流等。

简而言之，霍夫线变换是一种对图像中的几何形状执行检测的有
效方法。

它使用一种参数投票的方法识别线段，使用三个参数来定位
线段，可以用于检测直线特征，并可用于许多应用场景，如机器视觉，图像处理，机器学习等，有助于计算机自动执行一些基本的图像处理
任务。

第八單元 Hough轉換陳慶瀚2004-11-15Hough transform (HT) 於1962年由P.Hough (P.V.C. Hough. Method and Means for Recognizing Complex Patterns, US Patent 3,069,654, December 1962)提出， 繼而於1972年首度以論文形式發表(R.O.Duda, R.E.Hart. Use of the Hough Transform to Detect Lines and Curves in Pictures, CACM(15). No. 1, January 1972, pp. 11-15.)。

HT用在二值化影像的形狀偵測(shape detection)，主要原理是利用影像中分散的點位置找出特定形狀(例如直線或圓)的參數值，每一個點藉由一對多的映射(由影像空間映射到參數空間)產生參數的所有可能值，再累計全部點所產生的參數值，最後在得以在參數空間決定表現最明顯的形狀參數。

P.V.C. Hough. Method and Means for Recognizing Complex Patterns, US Patent3,069,654, December 1962.R.O.Duda, R.E.Hart. Use of the Hough Transform to Detect Lines and Curves in Pictures, CACM(15). No. 1, January 1972, pp. 11-15.1.直線偵測(Straight Lines )的Hough轉換對於二值化影像上的任一點(x,y)，通過這一點的直線方程式可以表示為f(x,y) = y-ax-b = 0a和b分別是直線的斜率和截距。

我們可以把上式視為相互限制條件(mutual constraint)的映射關係，由影像點(x,y)映射至多重的參數(a,b)，或由參數(a,b)映射至多重的影像點(x,y)。

简述霍夫变换过程
霍夫变换是一种特征提取(feature extraction)，被广泛应用在图像分析（image analysis）、计算机视觉(computer vision)以及数位影像处理(digital image processing)。

霍夫变换是用来辨别找出物件中的特征，例如：线条。

他的算法流程大致如下，给定一个物件、要辨别的形状的种类，算法会在参数空间(parameter space)中执行投票来决定物体的形状，而这是由累加空间(accumulator space)里的局部最大值(local maximum)来决定。

现在广泛使用的霍夫变换是由
RichardDuda和PeterHart在公元1972年发明，并称之为广义霍夫变换(generalizedHoughtransform)，广义霍夫变换和更早前1962年的PaulHough的专利有关。

经典的霍夫变换是侦测图片中的直线，之后，霍夫变换不仅能识别直线，也能够识别任何形状，常见的有圆形、椭圆形。

1981年，因为DanaH.Ballard的一篇期刊论文"Generalizing the Hough transform to detect arbitrary shapes"，让霍夫变换开始流行于计算机视觉界。
