hough变换直线检测主要原理
霍夫变换是一种在图像空间进行几何形状检测的方法，用于检测平面上的直线。
主要原理如下：
1. 点与直线的表示：霍夫变换使用极坐标系来表示直线，每个点在图像中表示一条通过该点的直线。
直线可以用两个参数表示：r表示离原点的距离，θ表示与x轴的夹角。
2. 累加过程：对每个点，遍历所有可能的直线参数，并在霍夫空间中进行累加。
对于每个点，对应于通过该点的所有直线，累加器中相应位置的值加1。
这个累加过程可以在霍夫空间中的一个二维数组中进行。
3. 阈值检测：当累加器中的某个值超过预设的阈值时，认为该直线存在。
这个阈值可以根据应用需求进行设置。
4. 参数反算：根据累加器中的峰值，反算出对应的直线参数（r和θ），并在图像中绘制出检测到的直线。
霍夫变换的主要优点是对于存在噪声和局部遮挡的图像仍然能够有效地检测直线。
但是其缺点是计算复杂度较高，直线的参数空间较大，需要处理大量的累加器。
同时，霍夫变换对于直线的精确定位和参数估计准确性不高，对于曲线的检测效果较差。
霍夫变换(hough transform)霍夫变换(Hough Transform)霍夫变换是一种图像处理技术，用于在图像中检测直线、圆形等几何形状。
它最早由Paul Hough在1962年提出。
霍夫变换在计算机视觉和模式识别领域得到广泛应用，特别在边缘检测和形状分析中表现出色。
一、霍夫变换原理1. 直线检测霍夫变换的直线检测基于极坐标下的直线方程：ρ = xcosθ + ysinθ。
其中，ρ表示直线与原点的距离，θ为直线与x轴的夹角。
霍夫变换通过在ρ-θ空间中进行投票，找到出现频率最高的ρ和θ组合，即可以确定一条直线。
2. 圆形检测霍夫变换的圆形检测考虑到圆心坐标和半径。
以圆心坐标(xc, yc)和半径r为变量，对每个像素点进行投票。
根据累加器中出现频率最高的圆心和半径组合，即可确定一个圆。
二、霍夫变换的步骤1. 边缘检测霍夫变换需要基于边缘图像进行处理，因此首先需要对原始图像进行边缘检测。
常用的边缘检测算法有Canny边缘检测和Sobel算子等。
2. 构建累加器对于直线检测，构建一个二维累加器数组，用于记录直线参数的出现频率。
对于圆形检测，构建一个三维累加器数组，用于记录圆心和半径的出现频率。
3. 参数空间搜索遍历边缘图像上的每个像素点，对于每个边缘像素，计算对应的ρ和θ(直线检测)或圆心坐标和半径(圆形检测)。
在累加器中相应位置加1。
4. 参数估计根据累加器中出现频率最高的位置，估计出最佳直线或圆形的参数。
可以设定一个阈值，只接受出现频率高于该阈值的参数。
5. 绘制检测结果根据参数估计的结果，在原始图像上绘制检测出的直线或圆形。
三、霍夫变换的应用1. 直线检测霍夫变换的直线检测广泛应用于计算机视觉领域。
例如，道路标线检测、物体边缘检测、图像中的几何形状检测等。
通过直线检测，可以提取出图像中的重要几何特征，为后续的图像处理和分析提供基础。
2. 圆形检测霍夫变换的圆形检测可以应用于许多领域，例如医学图像处理、目标跟踪、光学字符识别等。

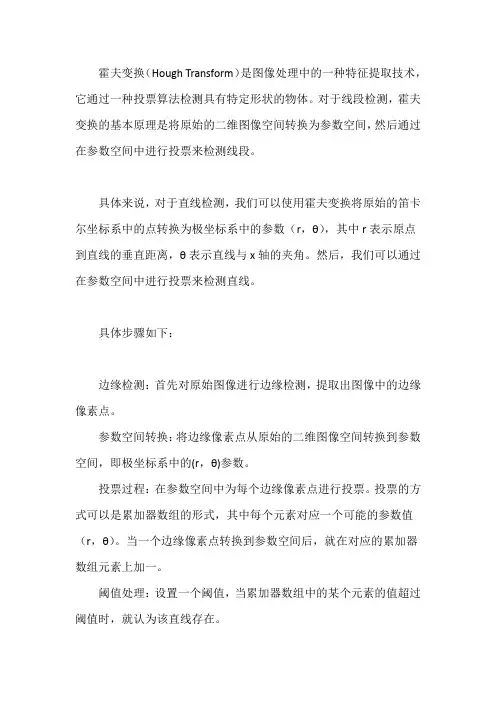

霍夫变换（Hough Transform）是图像处理中的一种特征提取技术，它通过一种投票算法检测具有特定形状的物体。
对于线段检测，霍夫变换的基本原理是将原始的二维图像空间转换为参数空间，然后通过在参数空间中进行投票来检测线段。
具体来说，对于直线检测，我们可以使用霍夫变换将原始的笛卡尔坐标系中的点转换为极坐标系中的参数（r，θ），其中r表示原点到直线的垂直距离，θ表示直线与x轴的夹角。
然后，我们可以通过在参数空间中进行投票来检测直线。
具体步骤如下：
边缘检测：首先对原始图像进行边缘检测，提取出图像中的边缘像素点。
参数空间转换：将边缘像素点从原始的二维图像空间转换到参数空间，即极坐标系中的(r，θ)参数。
投票过程：在参数空间中为每个边缘像素点进行投票。
投票的方式可以是累加器数组的形式，其中每个元素对应一个可能的参数值（r，θ）。
当一个边缘像素点转换到参数空间后，就在对应的累加器数组元素上加一。
阈值处理：设置一个阈值，当累加器数组中的某个元素的值超过阈值时，就认为该直线存在。
直线拟合：对于检测到的直线，可以使用最小二乘法等拟合算法来拟合直线方程。
通过以上步骤，就可以使用霍夫变换检测图像中的线段了。
该方法可以有效地排除噪声和其他非线段物体的干扰，准确提取出图像中的线段。
一、概述霍夫变换是一种常用的图像处理技术，它可以用于检测图像中的直线、圆或者其他形状。
它具有很好的鲁棒性，可以应对图像中存在的噪声和其他干扰。
霍夫变换在计算机视觉、图像处理和模式识别领域有着广泛的应用，成为了处理图像中几何形状的重要工具。
二、霍夫变换的原理霍夫变换最初是由美国科学家保罗·霍夫在1962年提出的，用于检测图像中的直线。
后来，霍夫变换被扩展到检测圆或者其他形状。
霍夫变换的基本原理是将空间域中的坐标转换到参数域中，在参数域中对应的曲线经过的点在空间域中具有共线的特点。
通过累加空间域中的点的参数，可以找到曲线或者形状的参数方程，从而实现对图像中形状的检测。
具体来说，对于检测直线来说，可以通过霍夫变换将直线表示为参数空间中的斜率和截距，从而可以在参数空间中进行累加，最终找到直线的参数方程。
三、霍夫变换在直线检测中的应用1. 边缘检测在使用霍夫变换检测直线之前，通常需要对图像进行边缘检测。
边缘检测可以帮助找到图像中明显的过渡区域，这些过渡区域通常对应着直线的轮廓。
常用的边缘检测算法包括Sobel算子、Canny算子等。
2. 参数空间的设置为了使用霍夫变换来检测直线，需要设定参数空间的范围。
对于直线检测来说，一般可以设定直线的斜率和截距的取值范围。
3. 累加过程在设定好参数空间后，需要对图像中的边缘点进行霍夫变换的累加过程。
对于每一个边缘点，都可以在参数空间中找到对应的直线，通过对参数空间的累加，可以找到参数空间中的峰值，这些峰值对应着图像中的直线。
4. 直线检测可以根据参数空间中的峰值来确定图像中的直线。
通常可以设定一个阈值来筛选参数空间中的峰值，从而得到最终的直线检测结果。
四、霍夫变换在圆检测中的应用除了直线检测，霍夫变换也可以用于检测图像中的圆。
与直线检测类似，圆检测也需要进行边缘检测和参数空间的设定。
不同的是，在圆检测中，需要设定圆心和半径的参数空间范围。
五、霍夫变换的改进和应用1. 累加数组的优化在传统的霍夫变换中，需要对参数空间进行离散化，这会导致计算量较大。

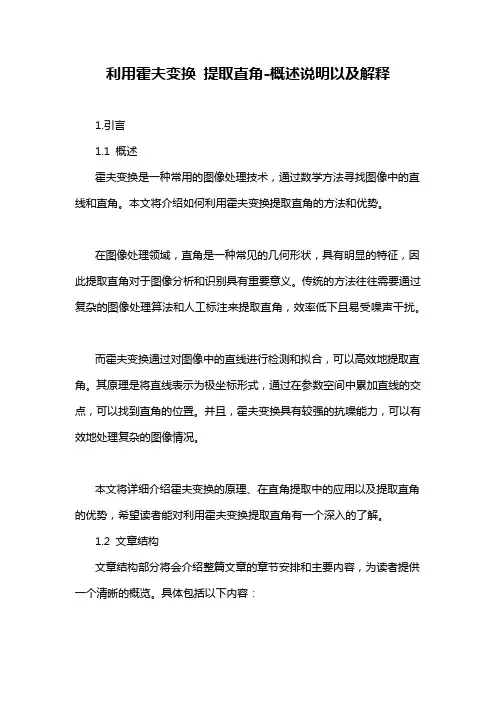

利用霍夫变换提取直角-概述说明以及解释1.引言1.1 概述霍夫变换是一种常用的图像处理技术，通过数学方法寻找图像中的直线和直角。
本文将介绍如何利用霍夫变换提取直角的方法和优势。
在图像处理领域，直角是一种常见的几何形状，具有明显的特征，因此提取直角对于图像分析和识别具有重要意义。
传统的方法往往需要通过复杂的图像处理算法和人工标注来提取直角，效率低下且易受噪声干扰。
而霍夫变换通过对图像中的直线进行检测和拟合，可以高效地提取直角。
其原理是将直线表示为极坐标形式，通过在参数空间中累加直线的交点，可以找到直角的位置。
并且，霍夫变换具有较强的抗噪能力，可以有效地处理复杂的图像情况。
本文将详细介绍霍夫变换的原理、在直角提取中的应用以及提取直角的优势，希望读者能对利用霍夫变换提取直角有一个深入的了解。
1.2 文章结构文章结构部分将会介绍整篇文章的章节安排和主要内容，为读者提供一个清晰的概览。
具体包括以下内容：文章结构本文将主要分为三个部分：引言、正文和结论。
在引言中将概述霍夫变换的概念和本文的目的，引导读者了解本文的重点。
正文部分将详细介绍霍夫变换的原理，以及在直角提取中的应用和优势。
最后，在结论部分将对整篇文章进行总结，展望未来可能的发展方向，并提出结论。
通过这样的结构安排，读者可以清晰地了解本文的内容框架，有助于他们更好地理解论点和论证。
1.3 目的：本文的目的是介绍利用霍夫变换提取直角的方法。
通过深入理解霍夫变换的原理和应用，我们可以更好地理解如何利用这一技术来检测图像中的直角结构。
同时，我们还将探讨霍夫变换在直角提取中的优势，以及未来可能的发展方向。
通过本文的阐述，读者将能够更加全面地了解霍夫变换在图像处理中的重要性，以及其在直角检测中的实际应用价值。
2.正文2.1 霍夫变换的原理霍夫变换是一种数学方法，用于在图像或空间中检测具有特定形状或模式的物体。
它最初是由保罗·霍夫于1962年提出的，用于在图像中检测直线。
图像处理中的霍夫变换算法霍夫变换算法是一种基于数学理论的图像处理方法，用于检测图像中的直线、圆和其他形状。
它广泛应用于计算机视觉、机器人和自然语言处理等领域。
在本文中，我们将探讨霍夫变换算法及其在图像处理中的应用。
一、霍夫变换的原理霍夫变换是一种图像处理技术，用于检测图像中的直线和圆。
它可以将图像中的点转换成一系列参数空间中的曲线。
对于每个曲线，计算它在参数空间中的过程称为霍夫变换。
在霍夫变换中，直线和圆的参数被表示为二元组 $(a, b)$ 或三元组 $(x_{o}, y_{o}, r)$。
对于直线 $(x, y)$，其参数空间可以表示为 $(a, b)$，其中 $a$ 是经过 $(x, y)$ 的斜率，$b$ 是截距。
对于圆$(x, y)$，其参数空间可以表示为 $(x_{o}, y_{o}, r)$，其中$(x_{o}, y_{o})$ 是圆心的坐标，$r$ 是半径。
在进行霍夫变换时，需要建立一个二维数组，用于记录每个参数 $(a, b)$ 或 $(x_{o}, y_{o}, r)$ 对应的曲线通过的点数。
对于每个点，计算其对应的参数，并在相应的数组元素中增加计数器。
最后，遍历整个参数空间的数组，找出计数器最大的元素，该元素对应的曲线即为图像中检测到的直线或圆。
二、霍夫变换的优点和缺点霍夫变换算法在图像处理领域中有以下优点：1. 对图像噪声不敏感：霍夫变换算法能够在噪声存在的情况下进行图像处理，而且处理后的结果不会受到噪声的影响。
2. 能够检测多条直线：霍夫变换算法能够检测到图像中的多条直线，而且没有数量限制。
3. 能够检测特殊形状：霍夫变换算法能够检测到图像中的特殊形状，如圆、椭圆、曲线等。
但霍夫变换算法也有一些缺点：1. 计算复杂度高：由于需要遍历整个参数空间的数组，霍夫变换算法的计算复杂度较高。
2. 跟分辨率有关：霍夫变换算法需要适当地选择参数空间的分辨率，否则对于某些参数可能会漏检或误检。

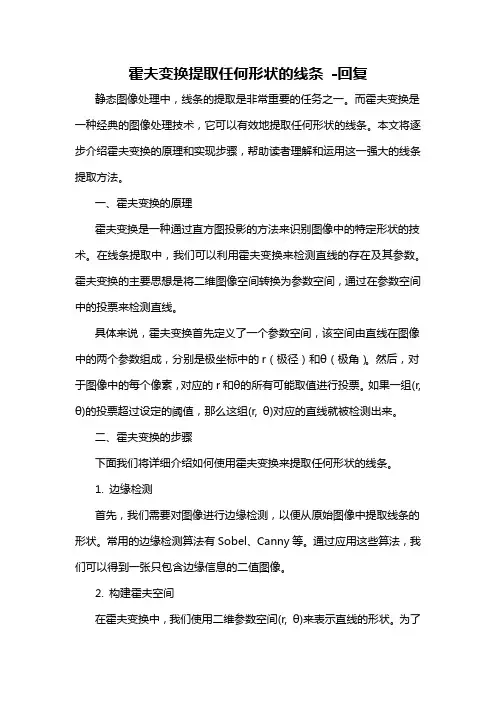

霍夫变换提取任何形状的线条-回复静态图像处理中，线条的提取是非常重要的任务之一。
而霍夫变换是一种经典的图像处理技术，它可以有效地提取任何形状的线条。
本文将逐步介绍霍夫变换的原理和实现步骤，帮助读者理解和运用这一强大的线条提取方法。
一、霍夫变换的原理霍夫变换是一种通过直方图投影的方法来识别图像中的特定形状的技术。
在线条提取中，我们可以利用霍夫变换来检测直线的存在及其参数。
霍夫变换的主要思想是将二维图像空间转换为参数空间，通过在参数空间中的投票来检测直线。
具体来说，霍夫变换首先定义了一个参数空间，该空间由直线在图像中的两个参数组成，分别是极坐标中的r（极径）和θ（极角）。
然后，对于图像中的每个像素，对应的r和θ的所有可能取值进行投票。
如果一组(r, θ)的投票超过设定的阈值，那么这组(r, θ)对应的直线就被检测出来。
二、霍夫变换的步骤下面我们将详细介绍如何使用霍夫变换来提取任何形状的线条。
1. 边缘检测首先，我们需要对图像进行边缘检测，以便从原始图像中提取线条的形状。
常用的边缘检测算法有Sobel、Canny等。
通过应用这些算法，我们可以得到一张只包含边缘信息的二值图像。
2. 构建霍夫空间在霍夫变换中，我们使用二维参数空间(r, θ)来表示直线的形状。
为了构建霍夫空间，我们需要提前设定r和θ的取值范围和精度。
例如，我们可以将r取值范围设定为图像对角线的长度，将θ取值范围设定为0到180。
然后，根据设定的取值范围和精度，创建一个二维空间，用于记录参数(r, θ)对应的投票数。
3. 执行霍夫变换通过遍历二值图像的所有边缘点，对每个边缘点进行一次投票。
对于每个边缘点，计算其到二维参数空间中所有(r, θ)的距离，并在对应的(r, θ)位置的投票数加1。
4. 设置阈值根据实际需求，设置一个阈值，用于判断一个(r, θ)对应的直线是否存在。
如果投票数超过阈值，我们认为这个(r, θ)对应的直线是有效的，即图像中存在一条与之对应的直线。
一、霍夫变换的基本原理1.1图像空间到参数空间的转换对于图像中共线的点集{(x0,y0), (x1,y1), ...}都经过直线y=kx+b，先在我们换一个说法，“斜率为k，截距为b的直线y=kx+b包含了所有在该直线上的点”。
一种强调的是图像中的点集，另一种强调的是直线的参数k和b，通过直线的点集去描述这条直线明显没有直接通过k,b两个参数去描述那样直接方便。
而Hough变换就是将我们“点共线”的思维转化到参数空间{k,b}进行描述，图像空间中所有经过y=kx+b的点经过Hough变换后在参数空间都会相交于点(k,b)，这样，通过Hough变换，就可以将图像空间中直线的检测转化为参数空间中对点的检测。
我们不妨将y=kx+b进行一下变形：这就是Hough变换将图像空间坐标(x,y)转化为参数空间(k,b)的Hough变换式。
Hough变换的步骤（执行过程）：1.在参数空间中建立一个二维（分别对应k,b）计数器，实际就是二维数组kbcnt，k维度为图像中直线斜率可能范围，b维度为图像中截距可能范围；数组中所有值都初始化为0；2.扫描图像空间中的所有点(xi,yi)，Hough变换式进行图像空间到参数空间的变换(ki,bi)，计数kbcnt(ki,bi)++3.设定阈值thr（图像中有多少个点共线才认为存在直线），kbcnt(ki,bi)>thr的ki,bi组成图像中的直线y=ki*x+bi然而，上面的检测直线的方案貌似还有些问题：如果图像中存在竖直的直线呢，那kbcnt的k维度岂不是要无穷大！因此，才有了另一种参数空间的方案：利用极坐标参数而非“斜率-截距式”描述直线。
极坐标中的直线表示极坐标中的直线方程为将其改写成Hough变换式，即自变量(x,y)到参数变量(r,theta)的映射：使用极坐标参数空间，Hough变换的步骤不变，只不过将kbcnt替换成rthcnt，r范围是图像对角线的长度，th范围是0~2*pi。
