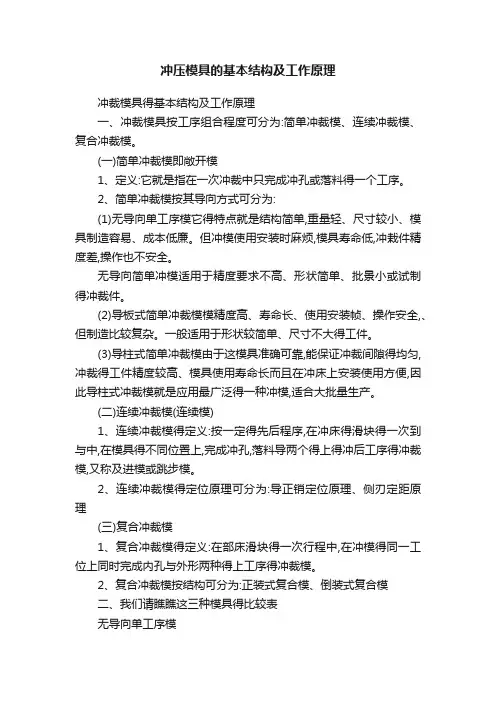

冲压模具的基本结构及工作原理冲裁模具得基本结构及工作原理一、冲裁模具按工序组合程度可分为:简单冲裁模、连续冲裁模、复合冲裁模。
(一)简单冲裁模即敞开模1、定义:它就是指在一次冲裁中只完成冲孔或落料得一个工序。
2、简单冲裁模按其导向方式可分为:(1)无导向单工序模它得特点就是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉。
但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。
无导向简单冲模适用于精度要求不高、形状简单、批景小或试制得冲裁件。
(2)导板式简单冲裁模模精度高、寿命长、使用安装帧、操作安全,、但制造比较复杂。
一般适用于形状较简单、尺寸不大得工件。
(3)导柱式简单冲裁模由于这模具准确可靠,能保证冲裁间隙得均匀,冲裁得工件精度较高、模具使用寿命长而且在冲床上安装使用方便,因此导柱式冲裁模就是应用最广泛得一种冲模,适合大批量生产。
(二)连续冲裁模(连续模)1、连续冲裁模得定义:按一定得先后程序,在冲床得滑块得一次到与中,在模具得不同位置上,完成冲孔,落料导两个得上得冲后工序得冲裁模,又称及进模或跳步模。
2、连续冲裁模得定位原理可分为:导正销定位原理、侧刃定距原理(三)复合冲裁模1、复合冲裁模得定义:在部床滑块得一次行程中,在冲模得同一工位上同时完成内孔与外形两种得上工序得冲裁模。
2、复合冲裁模按结构可分为:正装式复合模、倒装式复合模二、我们请瞧瞧这三种模具得比较表无导向单工序模冲模得上模部分由模、凸模组成,通过模柄安装在冲床滑块上。
下模部分由卸料板、导尺、、凹模、下模座、定位板组成,通过下模座安装在冲床工作台上。
上模与下模没有直接导向关系,靠冲床导轨导向。
导板式简单冲裁模上模部分主要由模柄、上模板、垫板、凸模固定板、凸模组成。
下模部分主要由下模板凹模、导尺、导板、回带式挡料销、托料板组成。
这种模具得特点就是上模通过、凸模利用导板上得孔迸行导向,导板兼作卸料板。
工作时凸模始终不脱离导板、以保证模具导向精度。
