冲压模具基本结构冲压模具是工业生产中常用的一种模具，广泛应用于汽车、家电、电子、通信等行业。

它是通过对金属板料进行冲压、弯曲、拉伸等加工过程，将板材加工成所需形状的零件。

冲压模具的基本结构主要包括上模座、上模板、下模座、下模板、导柱、定位孔、导套、弹簧、顶针、导轨等组成。

1.上模座：上模座是安装冲头的基座，负责固定上模板。

它通常由钢板焊接而成，用于承受压力和保持模具的稳定性。

2.上模板：上模板是安装冲头的工作部件，它的主要作用是对金属板料进行冲压操作。

上模板一般由多种零件组成，如上模板板身、上模板底座、上模板导柱等，通过螺栓或焊接方式与上模座连接在一起。

3.下模座：下模座是安装下模板的基座，负责固定下模板。

它通常由钢板焊接而成，用于承受压力和保持模具的稳定性。

4.下模板：下模板是安装在下模座上的工作部件，它的主要作用是对金属板料进行冲压操作。

下模板一般由多种零件组成，如下模板板身、下模板底座、下模板导柱等，通过螺栓或焊接方式与下模座连接在一起。

5.导柱：导柱是用于定位上模和下模的零件，它通常由钢材加工而成。

导柱一端固定在上模座或上模板上，另一端固定在下模座或下模板上，使上模和下模在冲压过程中具有准确的定位。

6.定位孔：定位孔是安装在上模板或下模板上的孔，用于定位和固定工件。

当冲头下压时，工件被定位在定位孔中，以确保冲压过程中的精度和稳定性。

7.导套：导套是安装在导柱上的套筒状零件，它的主要作用是减少上模和下模在冲压过程中的摩擦，使模具运行更加顺畅。

8.弹簧：弹簧是安装在冲床上的零件，用于控制模板的弹性运动。

弹簧一端固定在上模座上，另一端固定在上模板上，通过弹性回弹的作用，实现上下模板之间的自动复位。

9.顶针：顶针是安装在上模座上的针状零件，用于支撑工件并使其顶出模具。

顶针一般通过弹簧或气压控制，根据工件的形状和需要冲压的位置进行布置。

10.导轨：导轨是用于使模具滑动的零件，通常安装在上模座和下模座上。

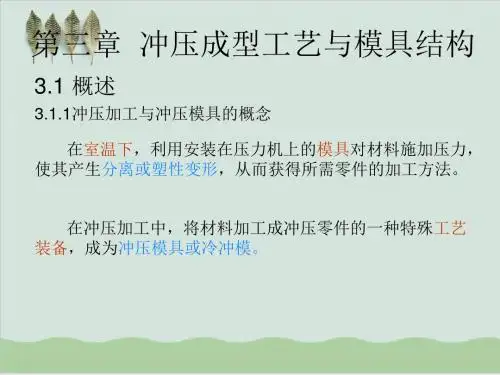

冲压模具结构认识冲压是通过将金属板材置于冲压模具中，通过力的作用使其产生塑性变形的一种金属成形加工方式。

冲压模具是冲压工艺中使用的装置，其结构通常由模具底板、模具座、模具柱、模具座半螺纹、废料溜槽、顶料座、顶料推子、压料柄、压料座、压料柱、导向柱等部件组成。

下面我们将详细介绍冲压模具的结构。

1.模具底板模具底板是冲压模具的主要承载部件，其具有足够的强度和刚性来承受底模的挤压力。

模具底板一般由厚度较大的金属板材制成，并且在底板表面设有凹槽或凸起以固定模具座。

2.模具座模具座是模具安装的基础部件，通常由坚固的金属材料制成。

模具座上设有用于固定底模的孔，底模安装在模具座上，并通过螺栓或其他紧固件固定在座上。

3.模具柱模具柱是连接模具底板和模具座的垂直承载部件。

通常使用圆柱形状的柱子，其直径大小一般与底模的尺寸相适应。

4.模具座半螺纹模具座半螺纹是模具座上的螺纹结构部件，用于与模具柱上的螺纹配合，以实现模具的升降和固定功能。

5.废料溜槽废料溜槽是用于将冲压过程中剪切下来的废料流出的构造。

废料溜槽通常由模具座和模具底板之间的间隙形成，通过重力作用使废料流出并收集。

6.顶料座顶料座是用于支撑和固定上模的部件，通常由金属材料制成，并具有一定的强度和刚性。

顶料座上设有用于固定上模的螺栓孔。

7.顶料推子顶料推子是用于施加压力并推动上模向下运动的部件。

顶料推子一般由金属材料制成，并且与顶料座和上模相连接。

8.压料柄压料柄是用于施加压力并推动下模向上移动的部件。

压料柄一般由金属材料制成，并且与模具座和下模相连接。

9.压料座压料座是用于支撑和固定下模的构造部件，通常由金属材料制成，并具有一定的强度和刚性。

压料座上设有用于固定下模的螺栓孔。

10.压料柱压料柱是连接压料座和模具底板的垂直承载部件，其直径大小通常与下模的尺寸相适应。

11.导向柱导向柱是用于保持模具底板与模具座之间相对位置的部件，其一端固定在模具底板上，另一端固定在模具座上，并通过导向套或导向销与相邻的柱子相配合。

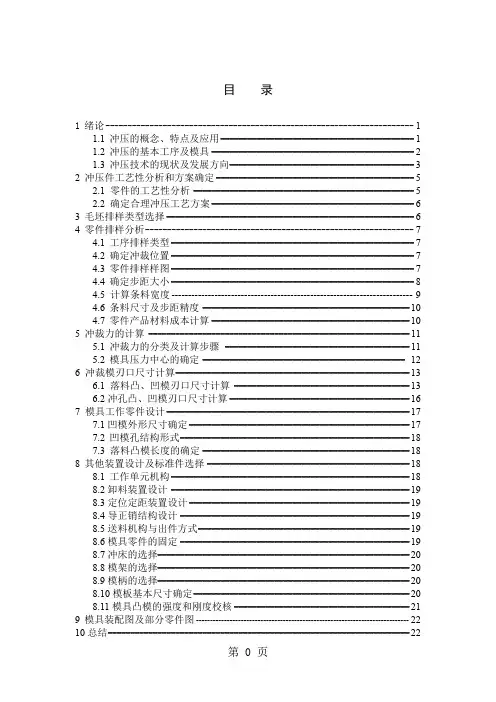

目录1绪论---------------------------------------------------------------------- 11.1冲压的概念、特点及应用------------------------------------------- 11.2冲压的基本工序及模具--------------------------------------------- 21.3冲压技术的现状及发展方向----------------------------------------- 3 2冲压件工艺性分析和方案确定-------------------------------------------- 52.1零件的工艺性分析 ------------------------------------------------- 52.2确定合理冲压工艺方案--------------------------------------------- 6 3毛坯排样类型选择------------------------------------------------------- 6 4零件排样分析------------------------------------------------------------- 74.1工序排样类型------------------------------------------------------ 74.2确定冲裁位置------------------------------------------------------ 74.3零件排样样图------------------------------------------------------ 74.4确定步距大小------------------------------------------------------ 84.5计算条料宽度 ------------------------------------------------------------------------- 94.6条料尺寸及步距精度---------------------------------------------- 104.7零件产品材料成本计算-------------------------------------------- 10 5冲裁力的计算 ---------------------------------------------------------- 115.1冲裁力的分类及计算步骤----------------------------------------- 115.2模具压力中心的确定--------------------------------------------- 12 6冲裁模刃口尺寸计算---------------------------------------------------- 136.1落料凸、凹模刃口尺寸计算 --------------------------------------- 136.2冲孔凸、凹模刃口尺寸计算---------------------------------------- 16 7模具工作零件设计------------------------------------------------------ 177.1凹模外形尺寸确定------------------------------------------------- 177.2凹模孔结构形式--------------------------------------------------- 187.3 落料凸模长度的确定---------------------------------------------- 18 8其他装置设计及标准件选择--------------------------------------------- 188.1工作单元机构----------------------------------------------------- 188.2卸料装置设计 ----------------------------------------------------- 198.3定位定距装置设计------------------------------------------------- 198.4导正销结构设计--------------------------------------------------- 198.5送料机构与出件方式----------------------------------------------- 198.6模具零件的固定--------------------------------------------------- 198.7冲床的选择-------------------------------------------------------- 208.8模架的选择-------------------------------------------------------- 208.9模柄的选择-------------------------------------------------------- 208.10模板基本尺寸确定------------------------------------------------ 208.11模具凸模的强度和刚度校核--------------------------------------- 21 9模具装配图及部分零件图 ---------------------------------------------------------------------------- 22 10总结------------------------------------------------------------------- 2211参考文献 -------------------------------------------------------------- 23 12致谢------------------------------------------------------------------- 24摘要冲压制品已在工业、农业、国防和日常生活中的方面得到广泛应用,特别是在机械业中更为突出。

冲压模具基本结构冲压模具是机械制造中常用的工具之一，用于在冲压过程中对金属材料进行加工。

冲压模具的基本结构是由上模、下模和剪口三个部分组成。

下面将详细介绍冲压模具的基本结构。

一、上模上模一般由模座、导向柱、模块板、顶杆和顶杆柱等部件组成。

1.模座：是模具的支撑部分，其形状根据冲压件的形状而定，一般由铸铁制成。

2.导向柱：用于定位和导向上模和下模的运动，保证模具闭合时的高度准确。

3.模块板：上模装配的基础部分，一般由高硬度的合金钢制成。

4.顶杆：用于推动上模的下行，一般由高硬度的合金钢制成。

5.顶杆柱：用于连接顶杆和顶杆活块的部件，一般由高硬度的合金钢制成。

二、下模下模一般由模座、导向柱、模块板、顶杆和顶杆柱等部件组成。

1.模座：与上模部分相对应，也是模具的支撑部分，一般由铸铁制成。

2.导向柱：与上模部分相对应，用于定位和导向下模的运动。

3.模块板：下模装配的基础部分，一般由高硬度的合金钢制成。

4.顶杆：与上模部分相对应，用于推动下模的上行。

5.顶杆柱：与上模部分相对应，用于连接顶杆和顶杆活块的部件。

三、剪口剪口是冲压模具中的切削部分，用于切割冲压件的材料。

剪口的结构根据冲压件形状的不同而有所差异，常见的剪口结构有直切、曲线切、多段切等。

除了上模、下模和剪口，冲压模具还包括了许多辅助部件，如导向销、顶杆活块、定位销和弹簧等。

这些部件在模具的闭合、打开和运动过程中起着重要的作用。

总结起来，冲压模具的基本结构包括上模、下模和剪口三个部分。

上模和下模分别由模座、导向柱、模块板、顶杆和顶杆柱等组成；剪口部分由剪口结构组成。

另外，还有一些辅助部件如导向销、顶杆活块、定位销和弹簧等起到辅助作用。

这些部件共同协作，完成冲压加工任务，实现对金属材料的加工。
