冲压模具的基本结构及工作原理

冲压模具的基础知识讲解以《冲压模具的基础知识讲解》为标题，内容可以从以下几个方面入手：一、冲压模具的定义冲压模具，也称为冲模或冲压模，是加工金属板材、管材等成型和加工工件的工具，表面形状由模具决定，可以重复使用，是制造业中常见的金加工工具。

冲压模具可分为机械冲压模具、模具冲压模具等。

二、冲压模具的结构冲压模具有很多种，其结构也各有不同。

通常情况下，冲压模具包括模具体、辅助元件、油嘴和工件夹具等，这些部件组成了冲压模具的基本构造。

1.模具体模具体是冲压模具的基本部件，也是冲压模具的核心部件，它是冲压模具加工成型过程中最为关键的部件，它决定了冲压模具的整体结构、尺寸和外形，它的精密度对成型产品的精度和表面质量具有决定性的影响。

2.辅助元件辅助元件是冲压模具的重要组成部分，它给冲压模具提供了整体结构的支撑，可以增强冲压模具的刚度，以延长冲压模具的使用寿命和使用效率。

3.油嘴油嘴是冲压模具的重要组成部分，它可以提供滑动、阻力、端头处理和温度控制等操作功能，它可以保护工件免受损害，防止机件受损；油嘴还可以减少冲压模具的磨损，减少冲压操作的余气和冲压后表面的破坏。

4.工件夹具工件夹具是指用于定位工件，以保持工件在冲压模具中固定不变的部件，它可以保证工件在冲压前定位的精度，以便在冲压后实现高精度、高质量的成型工件。

三、冲压模具的工作原理冲压模具的工作原理是依靠冲压机的动力控制系统，通过机械力将模具设计好的外形加工到金属板材和管材等表面上，形成特定的外形，从而实现工件的成型加工。

1.加工原理在冲压加工中，金属板材、管材等工件并未直接受到机械力的作用，而是由模具体的内表面受到机械力的作用，金属板材与冲压模具表面接触的部位受到压痕及压缩，从而实现金属板材的成型加工。

冲压过程中，需要注意保持冲压模具的刚度，防止因模具刚度不足导致成型误差。

2.加工步骤具体来说，冲压模具的加工步骤主要包括模具装配、冲压调整和冲压加工三步。

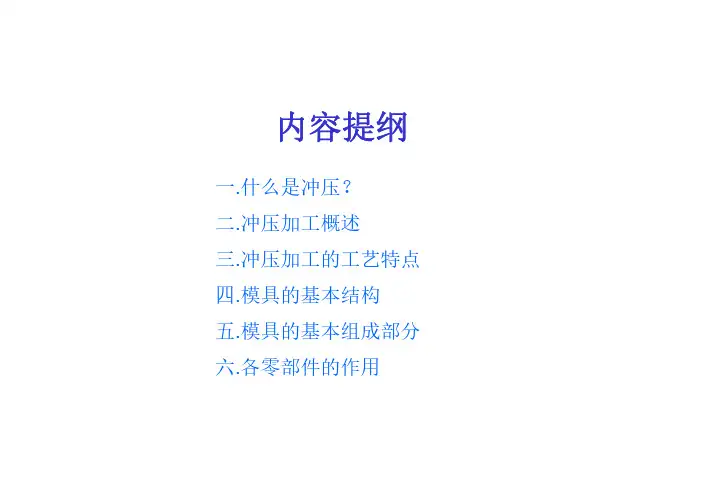

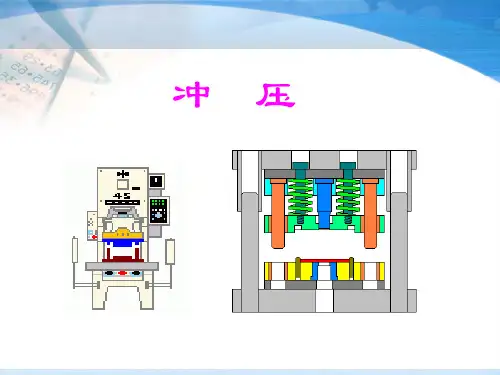

内容提纲一.什么是冲压？二.冲压加工概述三.冲压加工的工艺特点四.模具的基本结构五.模具的基本组成部分六.各零部件的作用一.什么是冲压？冲压：通过冲床和模具对板材、带材、管材及型材等材料施加压力，使其材料产生分离或塑性变形，从而获得所需形状和尺寸的加工方法二.冷冲压加工概述1.冲压按工艺分类主要有两大类：a 分离（冲裁）工序b 成形工序冲裁：使产品沿一定轮廓线与材料分离来获得工件的工序成形：使材料在不被破坏的条件下发生塑性变形，从而达到所需形状和尺寸的工件的工序在实际生产过程中，常常是多种工序应用于一套模具上来满足形状较为负杂的产品其中：冲裁、弯曲、拉深、胀形等是冲压过程中几个主要的冲压工序冷冲压加工概述冲孔折弯卷圆切舌翻孔凸包拉深三.冷冲压加工的工艺特点优点：1.冲压加工可以获得极高的生产效率2.可以得到形状比较复杂、用其它加工方法难以加工的产品，如薄壳工件等3.产品的尺寸精度与模具的精度相关；因此，尺寸较稳定、互换性较高4.材料利用率较高，冲压耗能少；单位产品的成本较低5.冲压生产操作简单，易于实现自动化和机械化6.适合于大批量的生产缺点：1.冲压模具一般比较复杂，模具加工周期较长，且成本较高2.模具加工要求较高，不易制作综上所述：在进行模具设计时，需要很强的想象力和创造力；在理论和经验方面，对设计者和加工者的要求都很高五. 模具的基本组成部分模具的基本组成部分上盖板材质：45# （不需要热处理）T=20.00mm代码：PA硬度要求：自身硬度，无特别要求主要作用：是使脱料弹簧的压力得以平衡，协调性好；将上模固定于冲床上。

加工机种：铣床、磨床材质：45# （不需要热处理）T=40.00 mm代码：UP硬度要求：自身硬度，无特别要求主要作用：放置外导套、限位柱以及卸料弹簧上模座厚度的大小与卸料弹簧的长度有直接的关系加工机种：铣床、磨床、慢走丝外导套上垫板材质：SLD T=12.000mm代码：PB硬度要求：HRC58~62 （需深冷处理）主要作用：承受冲头或镶件在冲压过程受力回让，避免上模座发生凹陷或变形。

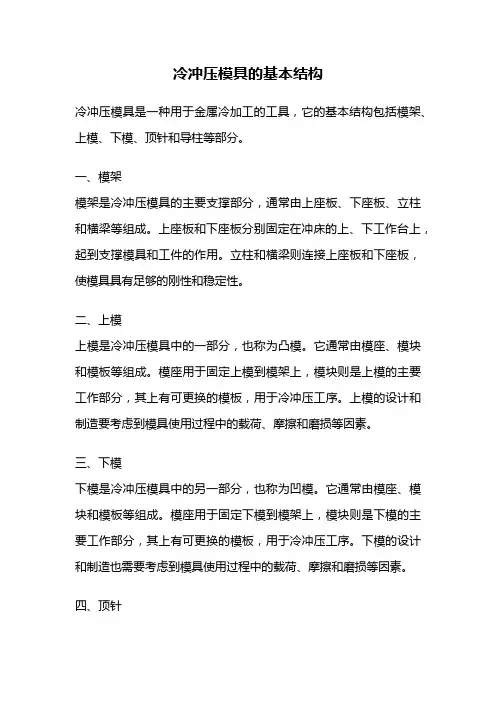

冷冲压模具的基本结构冷冲压模具是一种用于金属冷加工的工具，它的基本结构包括模架、上模、下模、顶针和导柱等部分。

一、模架模架是冷冲压模具的主要支撑部分，通常由上座板、下座板、立柱和横梁等组成。

上座板和下座板分别固定在冲床的上、下工作台上，起到支撑模具和工件的作用。

立柱和横梁则连接上座板和下座板，使模具具有足够的刚性和稳定性。

二、上模上模是冷冲压模具中的一部分，也称为凸模。

它通常由模座、模块和模板等组成。

模座用于固定上模到模架上，模块则是上模的主要工作部分，其上有可更换的模板，用于冷冲压工序。

上模的设计和制造要考虑到模具使用过程中的载荷、摩擦和磨损等因素。

三、下模下模是冷冲压模具中的另一部分，也称为凹模。

它通常由模座、模块和模板等组成。

模座用于固定下模到模架上，模块则是下模的主要工作部分，其上有可更换的模板，用于冷冲压工序。

下模的设计和制造也需要考虑到模具使用过程中的载荷、摩擦和磨损等因素。

四、顶针顶针是冷冲压模具中的一个重要组成部分，通常由顶针座和顶针杆组成。

顶针座用于固定顶针杆到模架上，顶针杆则是顶针的工作部分，用于在冷冲压过程中对工件进行定位和成形。

顶针的设计和制造要考虑到模具使用过程中的载荷、精度和耐磨性等要求。

五、导柱导柱是冷冲压模具中的重要组成部分，用于引导模具在冷冲压过程中的上下运动。

导柱通常由导柱座和导柱柱体组成，导柱座用于固定导柱到模架上，导柱柱体则起到支撑和引导的作用。

导柱的设计和制造要考虑到导向精度、耐磨性和稳定性等因素。

冷冲压模具的基本结构就是由模架、上模、下模、顶针和导柱等部分组成。

模架起到支撑和固定模具的作用，上模和下模是冷冲压工序中的工作部分，顶针用于定位和成形工件，导柱则用于引导模具的上下运动。

这些组成部分相互配合，共同完成冷冲压加工的任务。

在设计和制造冷冲压模具时，需要考虑到各部分的功能和使用要求，以确保模具的性能和寿命。

同时，在使用过程中还需要进行定期的维护和保养，以延长模具的使用寿命和保证加工质量。

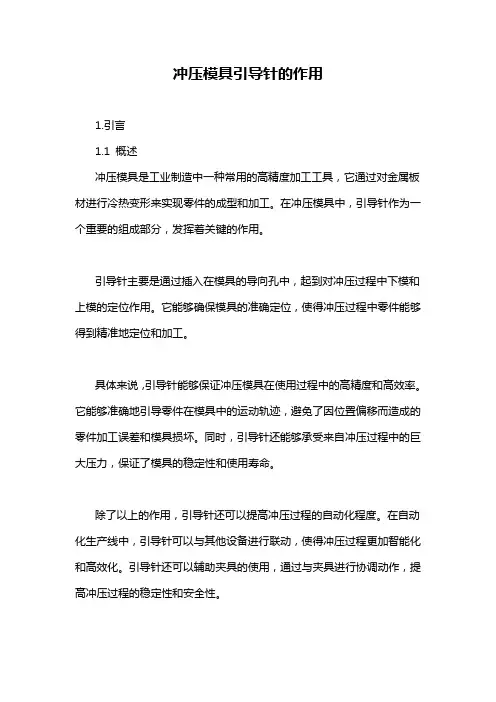

冲压模具引导针的作用1.引言1.1 概述冲压模具是工业制造中一种常用的高精度加工工具，它通过对金属板材进行冷热变形来实现零件的成型和加工。

在冲压模具中，引导针作为一个重要的组成部分，发挥着关键的作用。

引导针主要是通过插入在模具的导向孔中，起到对冲压过程中下模和上模的定位作用。

它能够确保模具的准确定位，使得冲压过程中零件能够得到精准地定位和加工。

具体来说，引导针能够保证冲压模具在使用过程中的高精度和高效率。

它能够准确地引导零件在模具中的运动轨迹，避免了因位置偏移而造成的零件加工误差和模具损坏。

同时，引导针还能够承受来自冲压过程中的巨大压力，保证了模具的稳定性和使用寿命。

除了以上的作用，引导针还可以提高冲压过程的自动化程度。

在自动化生产线中，引导针可以与其他设备进行联动，使得冲压过程更加智能化和高效化。

引导针还可以辅助夹具的使用，通过与夹具进行协调动作，提高冲压过程的稳定性和安全性。

总之，冲压模具引导针作为冲压模具中的重要组成部分，发挥着关键的作用。

它能够确保模具的准确定位，提高冲压过程的精度和效率，以及提高生产线的自动化程度。

随着工业制造的不断发展，冲压模具引导针将会持续发挥更大的作用，并有望在未来取得更多的创新和突破。

1.2文章结构文章结构是指文章的组织和安排方式，是保证文章逻辑清晰、条理分明的重要因素。

本文将按照以下结构展开讨论冲压模具引导针的作用：1. 引言：首先进行引言部分，概述本文将要讨论的内容和研究背景。

介绍冲压模具的基本原理和冲压工艺的重要性，引出冲压模具引导针的作用及其在冲压加工中的重要性。

2. 正文：2.1 冲压模具的基本原理：介绍冲压模具的基本构造和工作原理，包括上模、下模、导向机构等关键组成部分。

讲述冲压工艺的基本过程，以及模具在冲压过程中的作用和意义。

2.2 冲压模具引导针的作用：详细阐述冲压模具引导针在模具中的重要作用和功能。

讲述引导针的结构和运作原理，说明其在冲压过程中的定位、导向和支撑功能。

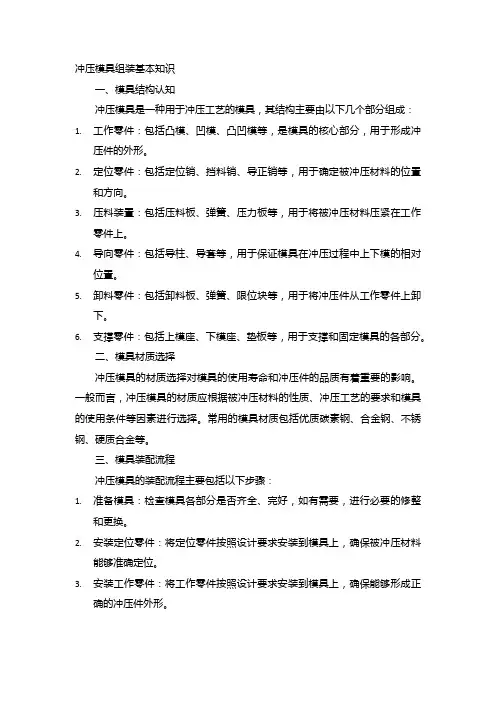

冲压模具组装基本知识一、模具结构认知冲压模具是一种用于冲压工艺的模具，其结构主要由以下几个部分组成：1.工作零件：包括凸模、凹模、凸凹模等，是模具的核心部分，用于形成冲压件的外形。

2.定位零件：包括定位销、挡料销、导正销等，用于确定被冲压材料的位置和方向。

3.压料装置：包括压料板、弹簧、压力板等，用于将被冲压材料压紧在工作零件上。

4.导向零件：包括导柱、导套等，用于保证模具在冲压过程中上下模的相对位置。

5.卸料零件：包括卸料板、弹簧、限位块等，用于将冲压件从工作零件上卸下。

6.支撑零件：包括上模座、下模座、垫板等，用于支撑和固定模具的各部分。

二、模具材质选择冲压模具的材质选择对模具的使用寿命和冲压件的品质有着重要的影响。

一般而言，冲压模具的材质应根据被冲压材料的性质、冲压工艺的要求和模具的使用条件等因素进行选择。

常用的模具材质包括优质碳素钢、合金钢、不锈钢、硬质合金等。

三、模具装配流程冲压模具的装配流程主要包括以下步骤：1.准备模具：检查模具各部分是否齐全、完好，如有需要，进行必要的修整和更换。

2.安装定位零件：将定位零件按照设计要求安装到模具上，确保被冲压材料能够准确定位。

3.安装工作零件：将工作零件按照设计要求安装到模具上，确保能够形成正确的冲压件外形。

4.安装压料装置：将压料装置按照设计要求安装到模具上，确保被冲压材料能够被压紧。

5.安装导向零件：将导向零件按照设计要求安装到模具上，确保模具在冲压过程中上下模的相对位置准确。

6.安装卸料零件：将卸料零件按照设计要求安装到模具上，确保冲压件能够被顺利卸下。

7.安装支撑零件：将支撑零件按照设计要求安装到模具上，确保模具能够被稳定支撑。

8.调试模具：对装配完成的模具进行调试，检查各部分是否工作正常，如有需要，进行调整和修复。

四、模具调试模具调试是确保模具正常工作的关键步骤，主要包括以下内容：1.检查各部分是否工作正常，如发现异常，进行修复或更换。

汽车冲压模具基础知识自动汽车冲压模具的基础知识：一、模具结构及原理1. 模具的基本构件：模具结构由压力室、上下腔体、模座、模架、连接件、滑块等构件组成，它们协同配合，从而实现冲压过程中所需任务。

2. 冲压原理：冲压是在一定的机械加载条件下，将工件要加工的部位挤压变形成所要求的形状、尺寸和强度的过程。

二、模具设计要点1. 准确定义冲压目标：确定需要冲压零件的结构尺寸及形状，以便把握冲压工艺的实现性及精度要求。

2. 选择模具材料：首先要选择具有良好机械性能和化学稳定性的合金钢材料，以提高模具的承载力、热处理的使用寿命，以及防止流材引起的热损伤。

3. 优化过程参数：根据实际情况，优化冲压过程参数，确定最优模具结构，满足冲压需求。

这关系到模具的设计及选用，以及模具的装配及安装。

三、模具制作工艺1. 分解图：首先要结合模具结构，根据分解图绘制模具各部件的制作图纸，明确各构件的尺寸及形状要求；2. 机加工：根据图纸，采用机加工方法加工模具各构件，以精确而又快捷地完成零件精加工工作；3. 热处理：以提高模具的耐磨性和耐腐蚀性，为模具改善表面属性，同时防止模具受损；4. 检查检验：模具安装齐全后，还要进行检查与检验，已确保模具在使用前安全可靠。

四、模具装配1. 安装定位器：根据模具的工艺要求，先安装定位器，以保证模具的高精度；2. 排放模芯：模芯的数量和布置必须按照实际需要，按照规定的方式，采用密封胶密封；3. 装配液压缸：用来实现模具压力室的压力变化，液压缸装配时应注意缸体接头处的密封条用安装；4. 调试压力室：压力室调试完成后，测试机构进行检查，以确保模具性能满足使用要求。

五、模具保养1. 清洁润滑：清洁模具表面，润滑零部件以及芯滑块的表面；2. 检查松紧：按照手册的要求检查模具所有螺栓的松紧程度，固定连接部件；3. 工作温度：保持模具的工作温度适宜，防止模具因温度变化而造成使用不稳定；4. 更换耗材：根据模具使用情况及特性，定期更换模具阀门、密封件以及密封件等耗材，以降低模具的维护成本。

冲压模具基本结构冲压模具是机械制造中常用的工具之一，用于在冲压过程中对金属材料进行加工。

冲压模具的基本结构是由上模、下模和剪口三个部分组成。

下面将详细介绍冲压模具的基本结构。

一、上模上模一般由模座、导向柱、模块板、顶杆和顶杆柱等部件组成。

1.模座：是模具的支撑部分，其形状根据冲压件的形状而定，一般由铸铁制成。

2.导向柱：用于定位和导向上模和下模的运动，保证模具闭合时的高度准确。

3.模块板：上模装配的基础部分，一般由高硬度的合金钢制成。

4.顶杆：用于推动上模的下行，一般由高硬度的合金钢制成。

5.顶杆柱：用于连接顶杆和顶杆活块的部件，一般由高硬度的合金钢制成。

二、下模下模一般由模座、导向柱、模块板、顶杆和顶杆柱等部件组成。

1.模座：与上模部分相对应，也是模具的支撑部分，一般由铸铁制成。

2.导向柱：与上模部分相对应，用于定位和导向下模的运动。

3.模块板：下模装配的基础部分，一般由高硬度的合金钢制成。

4.顶杆：与上模部分相对应，用于推动下模的上行。

5.顶杆柱：与上模部分相对应，用于连接顶杆和顶杆活块的部件。

三、剪口剪口是冲压模具中的切削部分，用于切割冲压件的材料。

剪口的结构根据冲压件形状的不同而有所差异，常见的剪口结构有直切、曲线切、多段切等。

除了上模、下模和剪口，冲压模具还包括了许多辅助部件，如导向销、顶杆活块、定位销和弹簧等。

这些部件在模具的闭合、打开和运动过程中起着重要的作用。

总结起来，冲压模具的基本结构包括上模、下模和剪口三个部分。

上模和下模分别由模座、导向柱、模块板、顶杆和顶杆柱等组成；剪口部分由剪口结构组成。

另外，还有一些辅助部件如导向销、顶杆活块、定位销和弹簧等起到辅助作用。

这些部件共同协作，完成冲压加工任务，实现对金属材料的加工。

冲压模具设计1. 引言冲压模具是指在冲压加工过程中用于将金属材料加工成所需形状的专用模具。

冲压加工具有高效率、高精度、低材料消耗等优点，是广泛应用于汽车、家电、航空航天等制造行业的关键工艺。

冲压模具的设计是冲压加工过程中不可或缺的一环，在模具设计过程中需要考虑多个因素，包括材料的选择、模具结构的设计、加工工艺的确定等。

2. 冲压模具的基本概念和工作原理冲压模具主要由上模、下模和导向系统组成。

上模与下模配合后形成一个封闭的腔体，腔体中通过金属材料进行冲压加工，使其变形成所需要的形状。

冲压模具的工作原理是通过将上模与下模进行闭合，并施加一定的压力，使金属材料产生弹性变形或塑性变形，从而得到目标形状。

3. 冲压模具的设计步骤冲压模具的设计过程可以分为以下几个步骤：3.1 确定产品形状和尺寸在冲压模具设计之前，首先需要明确产品的形状和尺寸要求。

这可以从产品的图纸和技术要求中获取，也可以通过与产品设计师的沟通来确认。

3.2 材料选择根据产品的特性和工艺要求，选择适合的材料作为冲压模具的材料。

常见的冲压模具材料包括合金工具钢、高速钢等，具体选择需要综合考虑材料的强度、耐磨性、导热性等因素。

3.3 模具结构设计根据产品形状和尺寸要求，设计模具的结构。

模具一般分为上模和下模，根据需要还可以增加一些辅助结构，如导向柱、导向套等。

模具的结构设计需要考虑到产品的加工过程和模具的使用寿命，确保模具具有足够的强度和刚度。

3.4 模具零件设计根据模具的结构设计，对各个零部件进行详细设计。

主要包括上模、下模、导向柱、导向套、导向销等部件。

在设计过程中，需要考虑到各个零件的功能需求，如导向柱的导向精度、导向套的磨损等。

3.5 加工工艺确定根据产品的加工要求和模具的结构特点，确定模具的加工工艺。

主要包括不同零件的加工顺序、加工方法、加工设备的选择等。

加工工艺的确定需要综合考虑加工效率、加工精度和加工成本等因素。

4. 冲压模具设计的注意事项在冲压模具设计过程中，需要注意以下几个方面：•结构合理性：冲压模具的结构应尽可能简洁，确保模具的强度和刚度满足要求；同时要尽量避免零部件的干涉和冲突，以提高模具的稳定性和寿命。

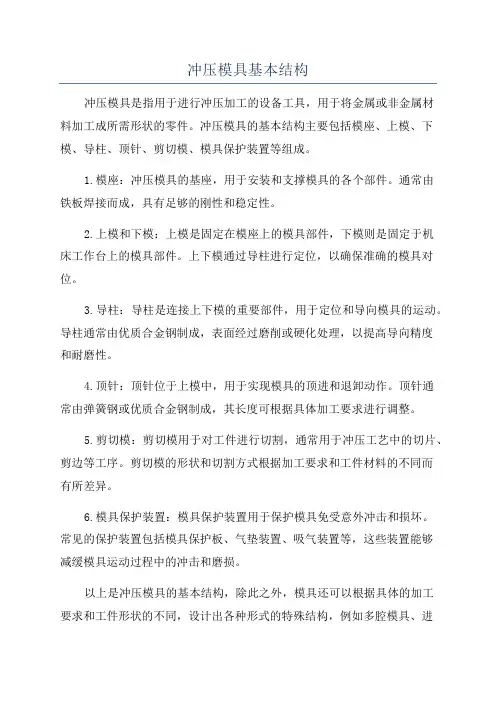

冲压模具基本结构冲压模具是指用于进行冲压加工的设备工具，用于将金属或非金属材料加工成所需形状的零件。

冲压模具的基本结构主要包括模座、上模、下模、导柱、顶针、剪切模、模具保护装置等组成。

1.模座：冲压模具的基座，用于安装和支撑模具的各个部件。

通常由铁板焊接而成，具有足够的刚性和稳定性。

2.上模和下模：上模是固定在模座上的模具部件，下模则是固定于机床工作台上的模具部件。

上下模通过导柱进行定位，以确保准确的模具对位。

3.导柱：导柱是连接上下模的重要部件，用于定位和导向模具的运动。

导柱通常由优质合金钢制成，表面经过磨削或硬化处理，以提高导向精度和耐磨性。

4.顶针：顶针位于上模中，用于实现模具的顶进和退卸动作。

顶针通常由弹簧钢或优质合金钢制成，其长度可根据具体加工要求进行调整。

5.剪切模：剪切模用于对工件进行切割，通常用于冲压工艺中的切片、剪边等工序。

剪切模的形状和切割方式根据加工要求和工件材料的不同而有所差异。

6.模具保护装置：模具保护装置用于保护模具免受意外冲击和损坏。

常见的保护装置包括模具保护板、气垫装置、吸气装置等，这些装置能够减缓模具运动过程中的冲击和磨损。

以上是冲压模具的基本结构，除此之外，模具还可以根据具体的加工要求和工件形状的不同，设计出各种形式的特殊结构，例如多腔模具、进步模具、联动模具等。

另外，模具材料的选择也十分重要，常见的模具材料包括合金钢、碳化钨、硬质合金等，这些材料具有较高的硬度和耐磨性，能够有效提高模具的使用寿命和加工质量。

总体而言，冲压模具的合理结构设计和优质材料的选择对于保证冲压加工的精度和效率具有重要意义，因此，对于冲压模具的研究和发展具有深远的影响。

冲压模具设计与制造冲压模具是冲压工艺中不可或缺的重要组成部分，它直接影响到冲压产品的质量和效率。

本文将探讨冲压模具设计与制造的关键要点，旨在为相关从业人员提供一些有益的指导和参考。

一、冲压模具的基本原理冲压模具是通过挤压、剪切等力量改变板材形状的工具。

它通常由上模、下模和压板组成，其中上模和下模各自具有一定的形状，通过相互咬合和移动来完成冲压过程。

冲压模具的设计要充分考虑到冲压产品的材料、形状、尺寸等因素。

同时，在设计过程中还需要注意模具的刚度和强度，以确保能够承受较大的冲击力和压力。

二、冲压模具的设计步骤1. 产品分析：在进行冲压模具设计之前，首先需要对要生产的产品进行充分的分析。

要明确产品的形状、材料、尺寸等关键参数，以便针对性地进行模具设计。

2. 模具结构设计：根据产品分析的结果，确定适合产品的模具结构。

这包括分离型、移动型等结构的选择，并确定上模、下模的布局和相对位置。

3. 核心结构设计：根据产品的形状和要求，设计合适的核心结构。

核心结构要具备良好的导向和定位功能，以确保产品的准确冲压。

4. 模具部件设计：根据模具结构和核心结构的要求，设计模具的各个部件。

这包括模具座、顶针、排气装置等。

5. 模具装配和调试：将设计好的各个模具部件进行装配，并进行调试。

在调试过程中，需要检查模具的运行状态和冲压效果，确保模具能够正常工作。

三、冲压模具的制造工艺1. 材料选择：冲压模具通常使用具有良好刚性和抗磨性的材料，如合金钢、硬质合金等。

在选择材料时，要考虑到模具的工作环境和使用寿命等因素。

2. 精密加工：冲压模具需要经过精密加工工艺，以确保模具的精度和表面质量。

常见的精密加工工艺包括数控加工、线切割、电火花加工等。

3. 热处理：为了提高模具的硬度和耐磨性，常常需要对模具进行热处理。

常用的热处理方法包括淬火、回火等。

4. 组装和调试：将制造好的模具部件进行组装，并进行调试。

在调试过程中，需要检查模具的运行状态和冲压效果，以确保模具能够正常工作。

第1篇一、引言冲压工艺是一种常见的金属成形工艺，广泛应用于汽车、家电、电子、航空等行业。

冲压工艺具有生产效率高、成本低、精度高、尺寸稳定性好等优点。

模具是冲压工艺中的关键设备，其设计质量直接影响到冲压产品的质量和生产效率。

本文将对冲压工艺及模具设计进行简要介绍。

二、冲压工艺概述1. 冲压工艺原理冲压工艺是利用模具对金属板材施加压力，使其产生塑性变形，从而获得所需形状、尺寸和性能的零件。

冲压工艺的基本原理是金属的塑性变形，即金属在受到外力作用时，产生塑性变形而不破坏其连续性的过程。

2. 冲压工艺分类（1）拉深：将平板金属沿模具凹模形状变形，形成空心或实心零件的过程。

（2）成形：将平板金属沿模具凸模形状变形，形成具有一定形状的零件的过程。

（3）剪切：将平板金属沿剪切线剪切成一定形状和尺寸的零件的过程。

（4）弯曲：将平板金属沿模具凸模形状弯曲，形成具有一定角度的零件的过程。

三、模具设计概述1. 模具设计原则（1）满足产品精度和尺寸要求：模具设计应保证冲压产品具有高精度和尺寸稳定性。

（2）提高生产效率：模具设计应优化工艺流程，减少不必要的加工步骤，提高生产效率。

（3）降低生产成本：模具设计应选用合适的材料，降低模具成本。

（4）确保模具寿命：模具设计应考虑模具的耐磨性、耐腐蚀性等性能，延长模具使用寿命。

2. 模具设计步骤（1）产品分析：分析产品的形状、尺寸、材料等，确定模具设计的基本要求。

（2）工艺分析：根据产品形状和尺寸，确定冲压工艺类型，如拉深、成形、剪切、弯曲等。

（3）模具结构设计：根据工艺要求，设计模具结构，包括凸模、凹模、导向装置、压边装置等。

（4）模具零件设计：根据模具结构，设计模具零件，如凸模、凹模、导向装置、压边装置等。

（5）模具加工：根据模具零件设计，进行模具加工。

（6）模具调试：完成模具加工后，进行模具调试，确保模具性能符合要求。

四、冲压工艺及模具设计要点1. 冲压工艺要点（1）合理选择材料：根据产品形状、尺寸、性能要求，选择合适的金属材料。
