冲压模具基础知识讲解

冲压模具的基础知识一、冲压模具的定义冲压模具是指用于在冲压加工过程中，将金属板材或带材以一定的轮廓形状和尺寸加工成所需零件的工具。

冲压模具通常由上模（凸模）、下模（凹模）和模具座组成。

二、冲压模具的分类根据冲压零件的形状和结构特点，冲压模具可以分为以下几类：1. 单工位模具：适用于生产数量较少的零件，操作简单，适合手工操作。

2. 连续模具：适用于生产数量较大的零件，可以实现自动化连续生产。

3. 复合模具：由多个工位组成，可以一次性完成多道工序的加工，提高生产效率。

4. 成形模具：用于将金属板材或带材通过冲压工艺加工成所需的形状。

5. 裁剪模具：用于将金属板材或带材按照一定尺寸裁剪成所需的形状。

6. 弯曲模具：用于将金属板材或带材按照一定角度弯曲成所需的形状。

三、冲压模具的工作原理冲压模具通过上模和下模之间的相对运动，将金属板材或带材置于模具座上，然后施加压力使其发生塑性变形，最终得到所需的零件。

四、冲压模具的主要构成部分1. 上模（凸模）：也称为冲头，是冲压模具中与下模相对应的零件，用于施加压力。

2. 下模（凹模）：也称为模座，是冲压模具中与上模相对应的零件，用于支撑工件和定位。

3. 模具座：用于固定上模和下模的基座，通常由钢板焊接而成。

4. 引导柱和导套：用于引导和定位上模和下模的相对位置，确保模具的精度和稳定性。

5. 推杆和导向机构：用于传递压力和控制上模和下模的运动轨迹。

6. 压力调节机构：用于调节上模和下模施加的压力大小。

7. 模具材料：通常采用高硬度、高强度的合金工具钢或硬质合金制作，以保证模具的耐用性和使用寿命。

五、冲压模具的制造工艺冲压模具的制造工艺通常包括以下几个步骤：1. 设计：根据零件的形状和尺寸要求进行模具设计，确定模具的结构和工艺参数。

2. 材料准备：选择合适的模具材料，并进行切割、锻造或热处理等预处理工艺。

3. 加工制造：采用数控机床、电火花机等设备进行精密加工，包括车削、铣削、钻孔等工序。

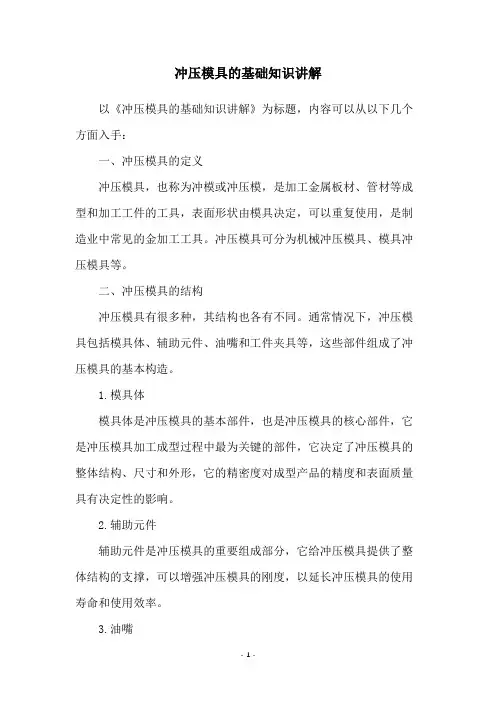

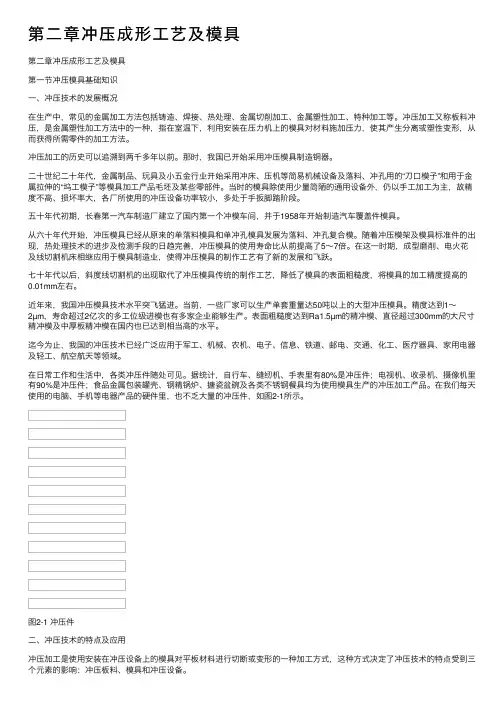

冲压模具的基础知识讲解以《冲压模具的基础知识讲解》为标题，内容可以从以下几个方面入手：一、冲压模具的定义冲压模具，也称为冲模或冲压模，是加工金属板材、管材等成型和加工工件的工具，表面形状由模具决定，可以重复使用，是制造业中常见的金加工工具。

冲压模具可分为机械冲压模具、模具冲压模具等。

二、冲压模具的结构冲压模具有很多种，其结构也各有不同。

通常情况下，冲压模具包括模具体、辅助元件、油嘴和工件夹具等，这些部件组成了冲压模具的基本构造。

1.模具体模具体是冲压模具的基本部件，也是冲压模具的核心部件，它是冲压模具加工成型过程中最为关键的部件，它决定了冲压模具的整体结构、尺寸和外形，它的精密度对成型产品的精度和表面质量具有决定性的影响。

2.辅助元件辅助元件是冲压模具的重要组成部分，它给冲压模具提供了整体结构的支撑，可以增强冲压模具的刚度，以延长冲压模具的使用寿命和使用效率。

3.油嘴油嘴是冲压模具的重要组成部分，它可以提供滑动、阻力、端头处理和温度控制等操作功能，它可以保护工件免受损害，防止机件受损；油嘴还可以减少冲压模具的磨损，减少冲压操作的余气和冲压后表面的破坏。

4.工件夹具工件夹具是指用于定位工件，以保持工件在冲压模具中固定不变的部件，它可以保证工件在冲压前定位的精度，以便在冲压后实现高精度、高质量的成型工件。

三、冲压模具的工作原理冲压模具的工作原理是依靠冲压机的动力控制系统，通过机械力将模具设计好的外形加工到金属板材和管材等表面上，形成特定的外形，从而实现工件的成型加工。

1.加工原理在冲压加工中，金属板材、管材等工件并未直接受到机械力的作用，而是由模具体的内表面受到机械力的作用，金属板材与冲压模具表面接触的部位受到压痕及压缩，从而实现金属板材的成型加工。

冲压过程中，需要注意保持冲压模具的刚度，防止因模具刚度不足导致成型误差。

2.加工步骤具体来说，冲压模具的加工步骤主要包括模具装配、冲压调整和冲压加工三步。

冲压模具的基础知识讲解

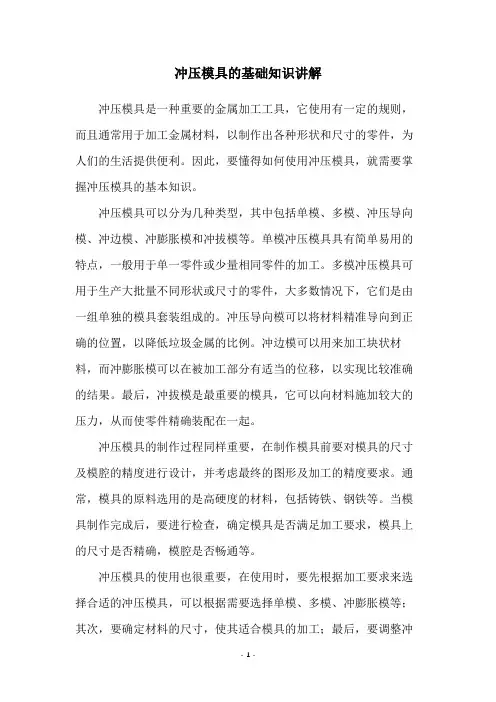

冲压模具是一种重要的金属加工工具，它使用有一定的规则，而且通常用于加工金属材料，以制作出各种形状和尺寸的零件，为人们的生活提供便利。

因此，要懂得如何使用冲压模具，就需要掌握冲压模具的基本知识。

冲压模具可以分为几种类型，其中包括单模、多模、冲压导向模、冲边模、冲膨胀模和冲拔模等。

单模冲压模具具有简单易用的特点，一般用于单一零件或少量相同零件的加工。

多模冲压模具可用于生产大批量不同形状或尺寸的零件，大多数情况下，它们是由一组单独的模具套装组成的。

冲压导向模可以将材料精准导向到正确的位置，以降低垃圾金属的比例。

冲边模可以用来加工块状材料，而冲膨胀模可以在被加工部分有适当的位移，以实现比较准确的结果。

最后，冲拔模是最重要的模具，它可以向材料施加较大的压力，从而使零件精确装配在一起。

冲压模具的制作过程同样重要，在制作模具前要对模具的尺寸及模腔的精度进行设计，并考虑最终的图形及加工的精度要求。

通常，模具的原料选用的是高硬度的材料，包括铸铁、钢铁等。

当模具制作完成后，要进行检查，确定模具是否满足加工要求，模具上的尺寸是否精确，模腔是否畅通等。

冲压模具的使用也很重要，在使用时，要先根据加工要求来选择合适的冲压模具，可以根据需要选择单模、多模、冲膨胀模等；其次，要确定材料的尺寸，使其适合模具的加工；最后，要调整冲
压机构，确保物料能够精确地按照设计图纸加工出所需要的模型。

以上是冲压模具的基础知识，要想使用这种金属加工工具，就必须对它有一定的了解和掌握，只有这样才能够达到有效的加工效果，为生活提供更加便利的服务。

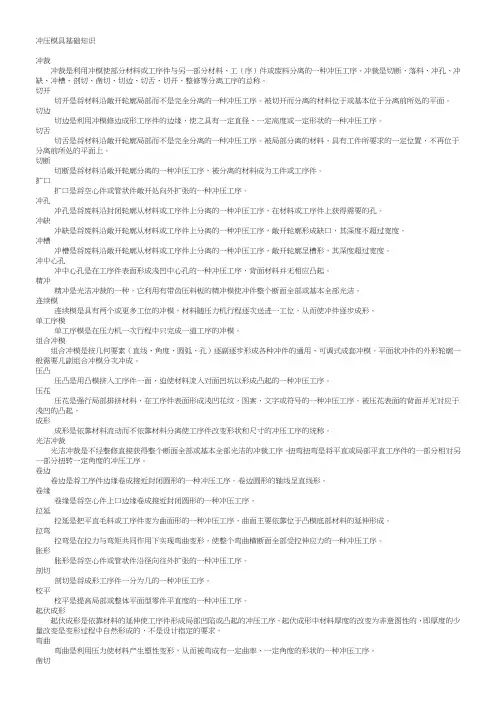

冲压模具基础知识冲裁冲裁是利用冲模使部分材料或工序件与另一部分材料、工（序）件或废料分离的一种冲压工序。

冲裁是切断、落料、冲孔、冲缺、冲槽、剖切、凿切、切边、切舌、切开、整修等分离工序的总称。

切开切开是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。

被切开而分离的材料位于或基本位于分离前所处的平面。

切边切边是利用冲模修边成形工序件的边缘，使之具有一定直径、一定高度或一定形状的一种冲压工序。

切舌切舌是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。

被局部分离的材料，具有工件所要求的一定位置，不再位于分离前所处的平面上。

切断切断是将材料沿敞开轮廓分离的一种冲压工序，被分离的材料成为工件或工序件。

扩口扩口是将空心件或管状件敞开处向外扩张的一种冲压工序。

冲孔冲孔是将废料沿封闭轮廓从材料或工序件上分离的一种冲压工序，在材料或工序件上获得需要的孔。

冲缺冲缺是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓形成缺口，其深度不超过宽度。

冲槽冲槽是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓呈槽形，其深度超过宽度。

冲中心孔冲中心孔是在工序件表面形成浅凹中心孔的一种冲压工序，背面材料并无相应凸起。

精冲精冲是光洁冲裁的一种，它利用有带齿压料板的精冲模使冲件整个断面全部或基本全部光洁。

连续模连续模是具有两个或更多工位的冲模，材料随压力机行程逐次送进一工位，从而使冲件逐步成形。

单工序模单工序模是在压力机一次行程中只完成一道工序的冲模。

组合冲模组合冲模是按几何要素（直线、角度、圆弧、孔）逐副逐步形成各种冲件的通用、可调式成套冲模。

平面状冲件的外形轮廓一般需要几副组合冲模分次冲成。

压凸压凸是用凸模挤入工序件一面，迫使材料流入对面凹坑以形成凸起的一种冲压工序。

压花压花是强行局部排挤材料，在工序件表面形成浅凹花纹，图案、文字或符号的一种冲压工序。

被压花表面的背面并无对应于浅凹的凸起。

成形成形是依靠材料流动而不依靠材料分离使工序件改变形状和尺寸的冲压工序的统称。

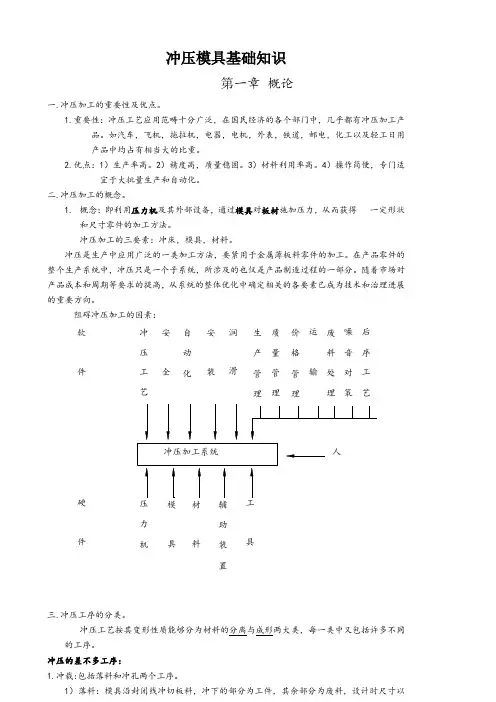

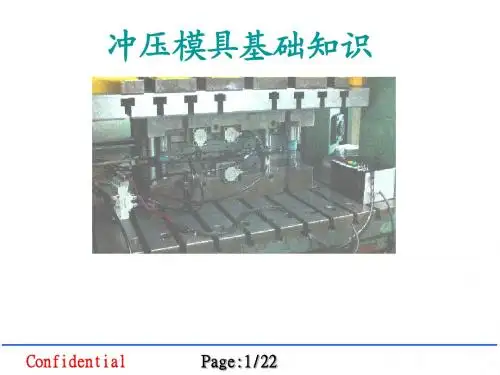

冲压模具基础知识第一章 概论一.冲压加工的重要性及优点。

1.重要性：冲压工艺应用范畴十分广泛，在国民经济的各个部门中，几乎都有冲压加工产品。

如汽车，飞机，拖拉机，电器，电机，外表，铁道，邮电，化工以及轻工日用产品中均占有相当大的比重。

2.优点：1）生产率高。

2）精度高，质量稳固。

3）材料利用率高。

4）操作简便，专门适宜于大批量生产和自动化。

二.冲压加工的概念。

1. 概念：即利用压力机及其外部设备，通过模具对板材施加压力，从而获得 一定形状和尺寸零件的加工方法。

冲压加工的三要素：冲床，模具，材料。

冲压是生产中应用广泛的一类加工方法，要紧用于金属薄板料零件的加工。

在产品零件的整个生产系统中，冲压只是一个子系统，所涉及的也仅是产品制造过程的一部分。

随着市场对产品成本和周期等要求的提高，从系统的整体优化中确定相关的各要素已成为技术和治理进展的重要方向。

阻碍冲压加工的因素：三.冲压工序的分类。

冲压工艺按其变形性质能够分为材料的分离与成形两大类，每一类中又包括许多不同的工序。

冲压的差不多工序：1.冲裁:包括落料和冲孔两个工序。

1）落料：模具沿封闭线冲切板料，冲下的部分为工件，其余部分为废料，设计时尺寸以冲压加工系统人冲压工 艺安 全自 动 化 安 装润 滑 生 产 管 理 质 量 管 理 价 格 管 理运 输 废 料 处 理 噪 音 对 策 后 序 工 艺 压力 机 模具 材料 辅助 装 置具软 件硬件模仁为准，间隙取在冲子上；2）冲孔：模具沿封闭线冲切板料，冲下的部分是废料，设计时尺寸以冲子为准，间隙取在模仁上。

2.剪切:用模具切断板材,切段线不封闭.3.切口:在坯料上将板材部分切开,切口部分发生弯曲.4.切边:将拉深或成形后的半成品边缘部分的余外材料切掉。

5.剖切：将半成品切开成两个或几个工件，常用于成双冲压。

切口切边剖切6.弯曲：用模具使材料弯曲成一定形状（V型/U型/Z型弯曲）。

7.卷圆：将板料端部卷圆。

冲压模具基础知识讲解冲压模具是指用于冲压加工的模具，它是冲压工艺中不可或缺的重要工具。

冲压模具可以将金属材料以一定的形状和尺寸加工成所需的零部件或产品。

本文将从冲压模具的定义、分类、制作工艺和应用等方面进行讲解。

一、冲压模具的定义冲压模具是指用于冲压加工的工具，它由上模、下模和模具座组成。

上模和下模通过模具座固定在冲床上，形成一个封闭的工作空间。

在冲床的作用下，上下模相对运动，使得金属材料在模具的作用下发生塑性变形，最终得到所需的产品。

二、冲压模具的分类根据冲压工艺的不同，冲压模具可以分为冲裁模、弯曲模和拉伸模等。

冲裁模主要用于将金属材料切割成所需形状的零件，弯曲模用于将金属材料弯曲成一定角度的零件，拉伸模则用于将金属材料拉伸成所需形状的零件。

三、冲压模具的制作工艺冲压模具的制作工艺一般包括设计、加工和装配等步骤。

首先是对产品进行设计，确定所需的模具结构和尺寸。

然后，根据设计图纸进行材料的选择和加工工艺的确定。

最后，将各个零部件进行加工和装配，形成完整的冲压模具。

四、冲压模具的应用冲压模具广泛应用于汽车、家电、电子、航空航天等行业。

在汽车制造业中，冲压模具被广泛用于汽车车身、车门、车窗等零部件的生产。

在家电制造业中，冲压模具被用于冰箱、洗衣机、空调机壳等产品的制造。

在电子行业中，冲压模具则被用于手机、电脑等产品的制造。

冲压模具的应用不仅可以提高生产效率，还可以保证产品的质量和一致性。

通过合理的模具设计和制作工艺，可以实现高效、精确的冲压加工，大大提高了生产效率和产品的竞争力。

总结：冲压模具是冲压加工不可或缺的重要工具，它通过上下模的运动，将金属材料加工成所需的零部件或产品。

冲压模具根据冲压工艺的不同，可以分为冲裁模、弯曲模和拉伸模等。

冲压模具的制作工艺包括设计、加工和装配等步骤。

冲压模具广泛应用于汽车、家电、电子等行业，可以提高生产效率和产品质量。

通过合理的模具设计和制作工艺，可以实现高效、精确的冲压加工，为工业生产提供了重要的支持。

冲压模具成型知识点总结一、冲压模具基础知识冲压模具是由上模和下模组成的，上模固定在冲床的上部，下模则固定在冲床的下部。

冲压模具具有多种类型，包括单步模具、连续模具、复合模具、复合冲裁模具等。

不同类型的模具适用于不同的产品生产需求。

冲压模具的设计和制造需要考虑的因素有很多，包括产品的材料、尺寸、形状、工艺要求等。

此外，还需要考虑冲压速度、冲床的压力和速度、模具的寿命和稳定性等问题。

冲压模具的制造工艺包括模具设计、模具加工、模具调试等步骤。

模具设计是制造的第一步，需要根据产品的要求进行设计，并考虑到模具的使用寿命、成本等问题。

模具加工是按照设计图纸进行的，需要考虑到精度、表面质量等问题。

模具调试是为了保证模具正常运行，需要进行多次试冲，对模具进行调整和改进。

二、冲压模具设计知识点1. 材料选择：冲压模具的选择直接影响到产品的质量和寿命。

一般来说，常用的模具材料有工具钢、合金钢和硬质合金等。

不同的材料具有不同的特性，需要根据产品的需求和预算来选择。

2. 结构设计：冲压模具的结构设计需要考虑到产品的形状和尺寸，以及冲床的工作条件。

合理的结构设计可以提高模具的使用寿命和生产效率，降低生产成本。

3. 成型工艺：冲压模具的成型工艺包括冲头形状、冲头排列、冲压力量、模具的固定方式等。

成型工艺的选择直接影响到产品的成型质量和效率。

4. 表面处理：冲压模具的表面处理可以提高模具的耐磨性和抗腐蚀性，延长模具的使用寿命。

常见的表面处理方法有渗碳、淬火、涂层等。

5. 热处理：冲压模具的热处理可以提高模具的硬度和耐磨性，降低模具的磨损和变形。

6. 模具配件：冲压模具的配件包括导向部件、定位部件、压簧、气动元件等。

这些配件的选择需要考虑到产品的生产需求和模具的工作环境。

7. 模具加工精度：冲压模具的加工精度直接影响到产品的成型精度和表面质量。

模具的加工精度包括尺寸精度、形位精度、表面粗糙度等。

8. 模具的装配和调试：模具的装配和调试是为了保证模具的正常运行，需要进行多次试冲，对模具进行调整和改进。
