s-t图像与v-t图像的区别

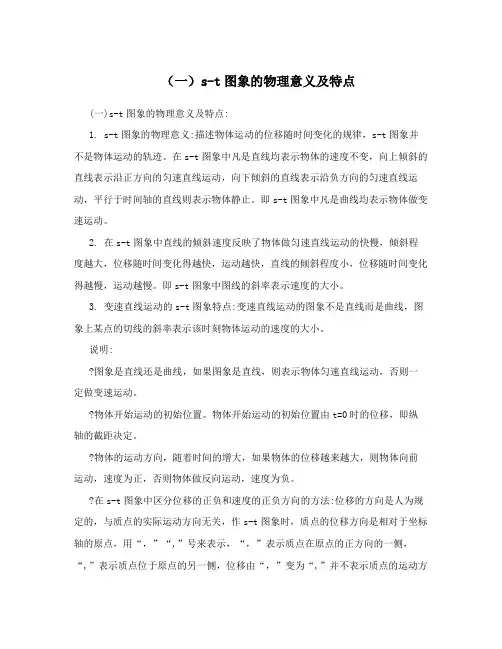

比较s-t图和v-t图一、s-t图像：它反映运动质点位移随时间变化的规律。

求解s-t图像的有关问题时，要明确一下几点：1、物体的s-t图像和物体的运动轨迹是根本不同的两个概念。

2、若图像不过原点，有两种情况：（1）图线在纵轴上的截距表示开始计时时物体的位移不为零（想对于参考点）；（2）图线在横轴上的截距表示物体过一段时间才从参考点出发。

3、两图线相交说明两物体相遇，其交点的横坐标表示相遇的时刻，纵坐标表示相遇处对参考点的位移。

4、图像平行于t轴，说明斜率为零，即物体的速度为零，表示物体静止5、图像是直线表示物体作匀速直线运动，图像是曲线则表示物体作变速运动（因为各点的斜率不同，即物体在各点的速度不同）。

5、图像与横轴交叉，表示物体从参考点的一边运动到另一边。

6、图像的斜率为负值，表示物体沿与规定的正方向相反的方向运动。

二、v-t图像：它反映运动质点速度随时间变化的规律。

求解v-t图像的有关问题时，要明确以下几点：1、若图像不过原点，有两种情况：（1）图像在纵轴上的截距表示运动物体的初速度v0（匀速直线运动中，物体运动的速度不发生变化，其初速、末速、瞬时速度、平均速度均为同一个值）；（2）图线在横轴t上的截距表示物体过一段时间才开始运动。

2、两图线相交说明两物体在交点时的速度相等，其交点的横坐标表用心爱心专心 1用心 爱心 专心2 示两物体达到速度相等的时刻；纵坐标表示两物体达到速度相等时的速度。

3、图线平行于t 轴，说明斜率为零，即物体的加速度为零，物体作匀速直线运动。

4、图线是直线表示物体做运变速直线运动（匀速直线运动可看作是匀变速直线运动在加速度等于零时的一种特殊情况）；图线是曲线则表示物体做变加速运动（因为各点的斜率不同，即物体在各时刻的加速度不同）。

5、图线与横轴交叉，表示物体运动的速度反向。

6、图线的斜率为正值，表示物体加速度为正值；图线的斜率为负值，表示加速度为负值。

7、图线与横轴t 所围成的面积的数值等于物体在该段时间内的位移。

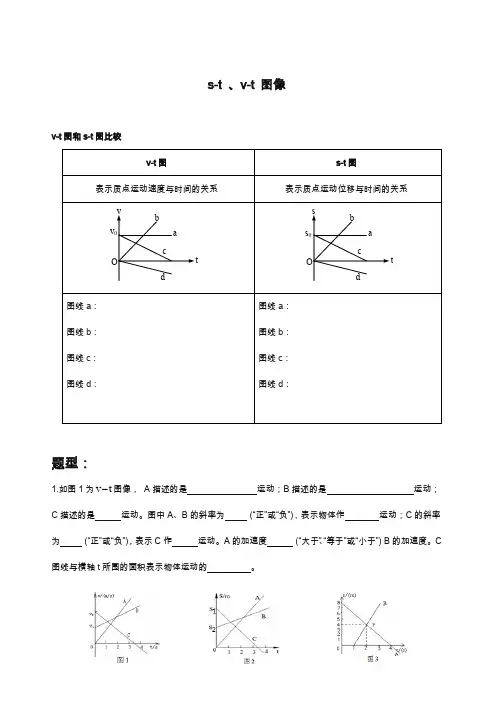

s-t 、v-t 图像v-t 图和s-t 图比较v-t 图s-t图表示质点运动速度与时间的关系表示质点运动位移与时间的关系图线a ： 图线b ： 图线c ： 图线d ：图线a ： 图线b ： 图线c ： 图线d ：题型：1.如图1为v t 图像， A 描述的是 运动；B 描述的是 运动；C 描述的是 运动。

图中A 、B 的斜率为 （“正”或“负”），表示物体作 运动；C 的斜率为 （“正”或“负”），表示C 作 运动。

A 的加速度 （“大于”、“等于”或“小于”）B 的加速度。

C 图线与横轴t 所围的面积表示物体运动的 。

v tOv 0abcds 0s tOabcd2.如图2为s-t图像，A描述的是运动；B描述的是运动；C描述的是运动。

图中A、B的斜率为（“正”或“负”），表示物体向运动；C的斜率为（“正”或“负”），表示C向运动。

A的速度（“大于”、“等于”或“小于”）B的速度。

3.如图3所示，是A、B两运动物体的s—t图像，由图像分析A图像与S轴交点表示：，A、B两图像与t轴交点表示：，A、B两图像交点P表示：，A、B两物体分别作什么运动？。

4.(1) 如下左图质点的加速度方向为，0—t0时间内速度方向为，t0时刻后的速为。

(2) 如下中图质点加速度方向为，0—t0时间内速度方向为，t0时刻后的速度方向为(3) 甲乙两质点的速度图线如下右图所示a.二者的速度方向是否相同。

b.二图线的交点表示。

c.若开始计时时，甲、乙二质点的位置相同，则在0－t0时间内，甲、乙二质点的距将。

5.如下图5中表示三个物体运动位置和时间的函数关系图像,下列说法正确的是（）A. 运动速率相同,3秒内经过路程相同,起点位置相同B. 运动速率相同,3秒内经过路程相同,起点位置不同C. 运动速率不同,3秒内经过路程不同,但起点位置相同D. 均无共同点6.一枚火箭由地面竖直向上发射，其v-t图像如图6所示，由图像可知（）A．0－t1时间内火箭的加速度小于t1－t2时间内火箭的加速度B．在0－t2时间内火箭上升，t2－t3时间内火箭下落C．t2时刻火箭离地面最远D．t3时刻火箭回到地面7.如图7所示为A和B两质点的位移—时间图像,以下说法中正确的是（）A.当t=0时，A、B两质点的速度均不为零B.在运动过程中，A质点运动得比B快C.当t=t1时，两质点的位移相等D.当t=t1时，两质点的速度大小相等8．如图8所示，a、b两条直线分别描述P、Q两个物体的位移-时间图像，下列说法中，正确的是（）A.两物体均做匀速直线运动B.M点表示两物体在时间t内有相同的位移C.t时间内P的位移较小D.0～t，P比Q的速度大，t以后P比Q的速度小9.某物体沿直线运动的v-t图像如图9所示，由图可以看出物体（）A．沿直线向一个方向运动B．沿直线做往复运动C．加速度大小不变D．做匀速直线运动10.甲乙两物体在同一直线上运动。

t s -图象与图象的‎t v -比较图象 图象示速度‎度【典型例题】例1：矿井里的升降‎机，由静止开始匀‎加速上升，经过5秒钟速‎度达到6m/s 后，又以这个速度‎匀速上升10‎秒，然后匀减速上‎升，经过10秒恰‎好停在井口，求矿井的深度‎？例2．下列所给的位‎移-时间图象与速‎度-时间中能反映‎作直线运动的‎物体在2秒末‎回到初始位置‎的是−−【能力训练】1. (1)如下左图质点‎的加速度方向‎为 ，0---t0时间内速‎度方向为 ，t0时刻后的‎速度方向为 。

(2)如下中图质点‎加速度方向为‎ ，0--- t0时间内速‎度方向为 ，t0时刻后的‎速度方向为(3)甲乙两质点的‎速度图线如下‎右图所示 a 、二者的速度方‎向是否相同 b 、二图线的交点‎表示 c 、若开始计时时‎，甲、乙二质点的位‎置相同，则在0－t 0时间内，甲、乙二质点的距‎离将 ， 相距最大。

2. 如图所示是一‎个物体向东运‎动的速度图象‎。

由图可知在0‎～10s 内物体‎的加速度大小‎是 ，方向是 ；在10－40s 内物体‎的加速度为 ，在40－60s 内物体‎的加速度是 3. 如图是A ，B 两个物体从‎同一地点向同‎一方向做匀加‎速直线运动的‎速度图象．从图可知A 物‎体运动初速度‎是_____‎______‎m /s ，加速度是__‎______‎_m/s 2。

B 物体运动初‎速度是___‎_____m ‎/s ，加速度是__‎______‎m /s 2,A 比B ______‎运动____‎_s ，当B 物体开始‎运动时，A ，B 间距s 0=______‎____m ，B 运动___‎____s 时‎，A ，B 间距是4s ‎o ． 4. 有四个沿着同‎一直线做变速‎直线运动的物‎体经过15s ‎，其速度图象如‎图所示，那么其中位移‎最大的是图_‎______‎___所表示‎的物体，能够回到出发‎点的是图__‎______‎____所表‎示的物体。

v-t图和s-t图比较v-t图s-t图表示质点运动速度与时间的关系表示质点运动位移与时间的关系v、1jvo‘ / a J〔 / aKz aO・t tO.td d图线a: 图线a:图线b: 图线b:图线C：图线C：图线d: 图线d:题型:1. ____________________________________________ 如图1为v-t图像，A描述的是 ___________ 运动；B 描述的是__________________________________________ 运动;C描述的是______ 运动。

图中A、B的斜率为_______ （“正”或）'负表示物体作 _____ 运动；C的斜率图线与横轴t所围的面积表示物体运动的______________ ，s-t 、v-t 图像为_____ （“正”或“负表示C作______ 运动。

A的加速度“大于”“等于”或“小沁的加速度。

C2. 如图2为s-t图像，A描述的是 _____________________ 运动；B描述的是 _____________________________运动；C描述的是______________________________ 运动。

图中A、B的斜率为 _____________ (“正”或“负”表示物体向________ 运动；C的斜率为______ ( “正”或)'负表示C向 _______ 运动。

A的速度 _____( “大于”“等于”或“/」小于B的速度。

3. 如图3所示，是A、B两运动物体的s —t图像，由图像分析A图像与S轴交点表示： __________________ ，A、B两图像与t轴交点表示： ______________________________ ，A、B两图像交点P表示：________________ ，A、B两物体分别作什么运动？________________________________________ 。

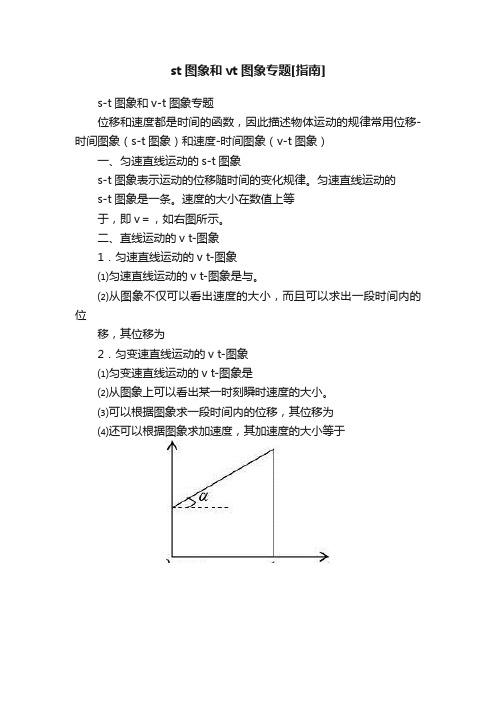

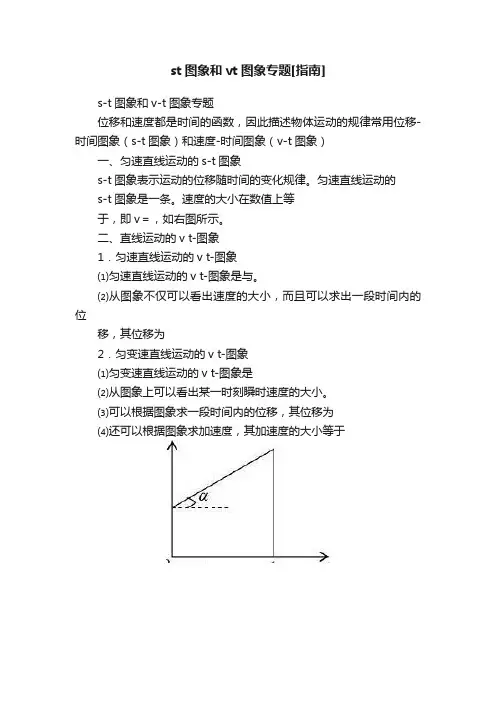

st图象和vt图象专题[指南]s-t图象和v-t图象专题位移和速度都是时间的函数，因此描述物体运动的规律常用位移-时间图象（s-t图象）和速度-时间图象（v-t图象）一、匀速直线运动的s-t图象s-t图象表示运动的位移随时间的变化规律。

匀速直线运动的s-t图象是一条。

速度的大小在数值上等于，即v＝，如右图所示。

二、直线运动的v t-图象1．匀速直线运动的v t-图象⑴匀速直线运动的v t-图象是与。

⑵从图象不仅可以看出速度的大小，而且可以求出一段时间内的位移，其位移为2．匀变速直线运动的v t-图象⑴匀变速直线运动的v t-图象是⑵从图象上可以看出某一时刻瞬时速度的大小。

⑶可以根据图象求一段时间内的位移，其位移为⑷还可以根据图象求加速度，其加速度的大小等于即a＝，越大，加速度也越大，反之则越小三、区分s-t图象、v t-图象⑴如右图为v t-图象，A描述的是运动；B描述的是运动；C描述的是运动。

图中A、B的斜率为（“正”或“负”），表示物体作运动；C的斜率为（“正”或“负”），表示C作运动。

A的加速度（“大于”、“等于”或“小于”）B的加速度。

图线与横轴t所围的面积表示物体运动的。

1vvs⑵如右图为s-t 图象， A 描述的是运动；B 描述的是运动；C 描述的是运动。

图中A 、B 的斜率为（“正”或“负”），表示物体向运动；C 的斜率为（“正”或“负”），表示C 向运动。

A 的速度（“大于”、“等于”或“小于”）B 的速度。

⑶如图所示，是A 、B 两运动物体的s —t 图象，由图象分析A 图象与S 轴交点表示：，A 、B 两图象与t 轴交点表示：， A 、B 两图象交点P 表示：， A 、B两物体分别作什么运动。

四、图象与图象的比较：（自学）－图象与图象图象速度示加速度S S例题讲解例题1. 两个物体a 、b 同时开始沿同一条直线运动。

从开始运动起计时，它们的位移图象如右图所示。

关于这两个物体的运动，下列说法中正确的是:（A.开始时a 的速度较大，加速度较小B.a 做匀减速运动，b 做匀加速运动C.a 、b 速度方向相反，速度大小之比是2∶3D.在t=3s 时刻a 、b 速度相等，恰好相遇变式：某同学从学校匀速向东去邮局，邮寄信后返回学校,动情况s-t 图像应是图应是( )例题2、一枚火箭由地面竖直向上发射，其v-t 图象如图所示，由图象可知（）A ．0－t 1时间内火箭的加速度小于t 1－t 2时间内火箭的加速度B ．在0－t 2时间内火箭上升，t 2－t 3时间内火箭下落C ．t 2时刻火箭离地面最远D ．t 3时刻火箭回到地面变式：如图为一物体沿直线运动的速度图象，由此可知 ( )A. 2s 末物体返回出发点B. 4s 末物体运动方向改变C. 3s 末与5s 的加速度大小相等，方向相反D. 8s 内物体的位移为零例题3. a 和b 两个物体在同一直线上运动, 它们的v －t 图像分别如图中的a 和b 所示. 在t1时刻： ( BD) A . 它们的运动方向相反 B. 它们的加速度方向相反v v v C. a 的速度比b 的速度大 D. b 的速度比a 的速度大变式：小球由空中某点自由下落,与地面相碰后,弹至某一高度,小球下落和弹起过程的速度图象如图所示,不计空气阻力, 则 ( AC ) A.小球下落的最大速度为5 m/s B.小球向上弹起的最大高度为3 mC.两个过程小球的加速度大小都为10 m/s2D.两个过程加速度大小相同，方向相反例题4：如图1所示为初速度v0沿直线运动的物体的速度图象，其末速度为v ，在时间t 内，下列关于物体的平均速度和加速度a 说法正确的是 ( C )A ．，a 随时间减小B ．，a 随时间增大C ．，a 随时间减小D ．，a 随时间减小课堂练习：1. 下图中表示三个物体运动位置和时间的函数关系图象,下列说法正确的是: （）A. 运动速率相同,3B. 运动速率相同,3秒内经过路程相同,起点位置不同.C. 运动速率不同,3秒内经过路程不同,但起点位置相同.D. 均无共同点.2、一枚火箭由地面竖直向上发射，其v-t 图象如图所示，由图象可知（）A ．0－t 1时间内火箭的加速度小于t 1－t 2时间内火箭的加速度B ．在0－t 2时间内火箭上升，t 2－t 3时间内火箭下落20vv v +>20v v v +>20v v v +<20v v v +=C ．t 2时刻火箭离地面最远D ．t 3时刻火箭回到地面 3、右图所示为A 和B 两质点的位移—时间图象,以下说法中正确的是：（）A. 当t=0时,A 、B 两质点的速度均不为零.B. 在运动过程中,A 质点运动得比B 快.C. 当t=t 1时,两质点的位移相等.D. 当t=t 1时,两质点的速度大小相等.4、(1)如下左图质点的加速度方向为，0---t 0时间内速度方向为，0速度方向为。

1.5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况：5、甲、乙两物体的位移随时间变化如图所示，下列说法正确的是（）A、甲乙的运动方向相反；B、3s末甲乙相遇；C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考系的x－t图象，下面说法正确的是( ) A．甲、乙两物体的出发点相距x 0B．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t1D．甲、乙两物体向同方向运动8、下图是做直线运动的甲、乙两个物体的位移—时间图象，由图象可知( )A．乙开始运动时，两物体相距20 mB．在0～10 s这段时间内，两物体间的距离逐渐增大C．在10～25 s这段时间内，两物体间的距离逐渐变小D．两物体在10 s时相距最远，在25 s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同；C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s，位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m，然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-t图象。

s-t图象、v-t图象对运动图象物理意义的理解1．一看“轴”：先要看清两轴所代表的物理量，即图象是描述哪两个物理量之间的关系．2．二看“线”：图象表示研究对象的变化过程和规律．在v－t图象和x－t图象中倾斜的直线分别表示物体的速度和位移随时间变化的运动情况．3．三看“斜率”：x－t图象中斜率表示运动物体的速度大小和方向．v－t图象中斜率表示运动物体的加速度大小和方向．4．四看“面积”：即图线和坐标轴所围的面积，也往往代表一个物理量，这要看两物理量的乘积有无意义．例如v和t的乘积vt＝x有意义，所以v－t图线与横轴所围“面积”表示位移，x－t图象与横轴所围“面积”无意义．5．五看“截距”：截距一般表示物理过程的初始情况，例如t＝0时的位移或速度．6．六看“特殊点”：例如交点、拐点(转折点)等．例如x－t图象的交点表示两质点相遇，但v－t图象的交点只表示速度相等．1、下列各图中，不是．．匀速直线运动的是 （ ）2、如图所示表示做匀速直线运动的物体的S －t 图像，则它在20s 内通过的路程是（ ）A ．100mB ．200mC ．300mD ．400m3、如图所示的是甲、乙两运动物体相对同一原点的位移一时间图象。

下面有关说法中正确的是A ．甲和乙都做匀变速直线运动B ．甲、乙运动的出发点相距20sC ．乙运动的速率大于甲运动的速率D ．乙比甲早出发t 1的时间4、有一个龟兔赛跑的故事，兔子与乌龟的位移-时间图象如图所示，根据图象判断，下列说法正确的是( )A ．兔子与乌龟是同时、同地出发的B ．兔子与乌龟在赛程内曾有两次相遇C ．在O 至t 6时间内兔子与乌龟的平均速度相同D ．整个赛程内兔子与乌龟均做匀速直线运动5、甲、乙两小分队进行军事演习，指挥部通过现代通信设备，在屏幕上观察到两小分队的具体行军路线．．．．如图所示，两小分队同时同地由O 点出发，最后同时到达A 点，下列说法中正确的是A ．小分队行军路程乙甲s s 〉B ．小分队平均速度乙甲v v 〉C. y-x 图象表示的是速率v-t 图象D. y-x 图象表示的是位移s-t 图象6、下列作直线运动的速度—时间图象中，表示质点作匀变速直线运动的是（ ）S 0S 0/27、物体在一直线上运动，如图所示的各图中表示该物体作匀速直线运动的图象是 ( )8、一辆汽车从静止开始由甲地出发，沿平直公路开往乙地，汽车先做匀加速运动，接着做匀减速运动，开到乙地刚好停止，其速度图象如图所示，那么在0—t 0和t 0—3t 0两段时间内（ ）A 、加速度大小之比为3 :1B 、位移大小之比为2:1C 、平均速度大小之比为2:1D 、平均速度大小之比为1:19、如图所示为某物体做直线运动的速度—时间图象，关于该质点在前4s 内运动情况的说法，不正确．．．的是 （ ）A.质点始终向同一方向运动B.加速度大小不变，方向与初速度相反C.前2s 内做匀减速运动D.4s 内的位移为零10、电梯上升运动的v-t 图象如图所示，从图象可知电梯上升的高度是A 、6mB 、39mC 、0mD 、30m 11、一物体做直线运动的速度-时间图象如图所示，物体在4s 至6s 内做匀加速运动，其加速度a 和物体前10s 内的位移s 分别为（ ）A 、a =2.5m/s 2，s=40mB 、a =2.5m/s 2，s=95mC 、a =5m/s 2，s=95mD 、a =5m/s 2，s=30mA B CD第11题图第10题图12、在如图所示的四个图象中，不能够说明物体做往返运动的有 ( )13、某物体沿直线运动的v 一t 图象如图所示，由图可看出物体 ( )A ．沿直线向一个方向运动B ．沿直线做往复运动C ．该物体任意两秒内的位移为零D ．做匀变速直线运动14、如图为两个物体A 和B 在同一直线上沿同一方向同时作匀加速运动的v-t 图线。

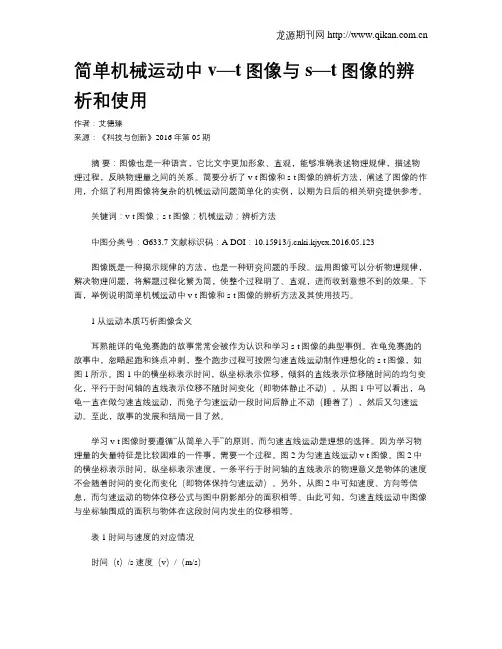

简单机械运动中v—t图像与s—t图像的辨析和使用作者：艾德臻来源：《科技与创新》2016年第05期摘要：图像也是一种语言，它比文字更加形象、直观，能够准确表述物理规律，描述物理过程，反映物理量之间的关系。

简要分析了v-t图像和s-t图像的辨析方法，阐述了图像的作用，介绍了利用图像将复杂的机械运动问题简单化的实例，以期为日后的相关研究提供参考。

关键词：v-t图像；s-t图像；机械运动；辨析方法中图分类号：G633.7 文献标识码：A DOI：10.15913/ki.kjycx.2016.05.123图像既是一种揭示规律的方法，也是一种研究问题的手段。

运用图像可以分析物理规律，解决物理问题，将解题过程化繁为简，使整个过程明了、直观，进而收到意想不到的效果。

下面，举例说明简单机械运动中v-t图像和s-t图像的辨析方法及其使用技巧。

1 从运动本质巧析图像含义耳熟能详的龟兔赛跑的故事常常会被作为认识和学习s-t图像的典型事例。

在龟兔赛跑的故事中，忽略起跑和终点冲刺，整个跑步过程可按照匀速直线运动制作理想化的s-t图像，如图1所示。

图1中的横坐标表示时间，纵坐标表示位移，倾斜的直线表示位移随时间的均匀变化，平行于时间轴的直线表示位移不随时间变化（即物体静止不动）。

从图1中可以看出，乌龟一直在做匀速直线运动，而兔子匀速运动一段时间后静止不动（睡着了），然后又匀速运动。

至此，故事的发展和结局一目了然。

学习v-t图像时要遵循“从简单入手”的原则，而匀速直线运动是理想的选择。

因为学习物理量的矢量特征是比较困难的一件事，需要一个过程。

图2为匀速直线运动v-t图像。

图2中的横坐标表示时间，纵坐标表示速度，一条平行于时间轴的直线表示的物理意义是物体的速度不会随着时间的变化而变化（即物体保持匀速运动）。

另外，从图2中可知速度、方向等信息，而匀速运动的物体位移公式与图中阴影部分的面积相等。

由此可知，匀速直线运动中图像与坐标轴围成的面积与物体在这段时间内发生的位移相等。
