立磨减速机说明书出版日期：2007年1月版本号：05A立式磨机用减速箱使用说明书产品执行标准：Q/3201NGC029－2005·传动装置和减速箱的使用应由熟悉作业的人员进行。
使用前请先认真阅读使用说明书。
·本减速箱在出厂时已将油排出，因此，在运行前请按照使用说明书进行加油。
·请将本使用说明书交到实际操作者手中。
·务必将本使用说明书保管好。
南京高精齿轮集团有限公司使用时安全注意事项●使用之前（安装、运行、保养、点检等），必须熟读本使用说明书极其它附属资料，正确使用。
对于机器的知识、安全方面的事项及应该注意的事项都应熟读后再进行使用。
读完后要保管在实际使用人员看得见的地方。
●进行搬运、设置、布置管道、机器运转、操作、保养和检查时，必须由具有专业知识技能的人员实施。
否则，有可能引起受伤、或机器的破损。
●设备运行中不要分解拆卸减速机。
另外即使运行停止时，减速机的输入、输出法兰处在与电动机和对方机械的连接状态中，也不要对检油口、供排油口、检查罩盖以外的部分进行分解。
有可能因齿轮的齿合偏移而引起掉下、迅速飞走及其他的人身事故或装置损坏。
●不要在减速机规格以外的范围使用。
有可能造成人员受伤和装置破损等●不要将手指和物品放入减速机的开口部。
会引起受伤和装置破损等●不要使用损坏的减速机。
会引起受伤和装置破损等。
●客户自己进行的产品改造属于本公司保质范围以外，本公司不予负责。
●不要拆下铭牌。
●对于外带油站的齿轮箱，油站的使用方法请参照油站的说明书。
目录一. 概述二. 性能参数1．使用环境2．产品的性能参数三．收到货物时的检查1．注意事项2．检查要求四. 起吊、运输、保管1．起吊2．运输3．保管五．安装与找正1．安装时的注意事项2．地基3．找正六．现场安装，调整与试车记录七. 减速箱的运行与维护1．启动2．停车3．维护八. 定期检查九. 减速箱拆卸与装配注意事项1．拆卸2．检查3．装配一.概述MLX系列立式磨机用减速箱采用圆锥齿轮副、平行轴齿轮副（功率在1400kw以上有）与行星齿轮副联合传动形式，一对直角传动的圆锥齿轮副、平行轴齿轮副（功率在1400kw 以上）与一套输入轴为垂直向上的行星齿轮副传动，通过双齿联轴器将二者联接起来。
磨煤机减速机工作原理
磨煤机减速机工作原理是利用齿轮传动来实现速度调节和扭矩放大的装置。
具体工作原理如下：
1. 电动机驱动：磨煤机减速机的工作起始于电动机的驱动。
电动机通过轴向连接与减速机输入轴相连。
2. 输入轴和齿轮组：电动机的转动通过输入轴传入减速机内部。
减速机内部设有组成齿轮组的多个齿轮，其中包括主动齿轮和被动齿轮。
输入轴与主动齿轮相连，使其转动。
3. 齿轮传动：主动齿轮与其他齿轮相互啮合，通过齿轮传动实现速度调节和扭矩放大。
不同大小的齿轮组合使输入轴的转速变小，同时输出轴的扭矩放大。
4. 输出轴和磨煤机连接：减速机的输出轴与磨煤机连接，通过输出轴传递变速后的转动力矩给磨煤机，从而使磨煤机正常工作。
总结：磨煤机减速机通过齿轮传动实现输入轴转速的减小和输出轴扭矩的放大，使磨煤机获得适合工作的转速和扭矩。

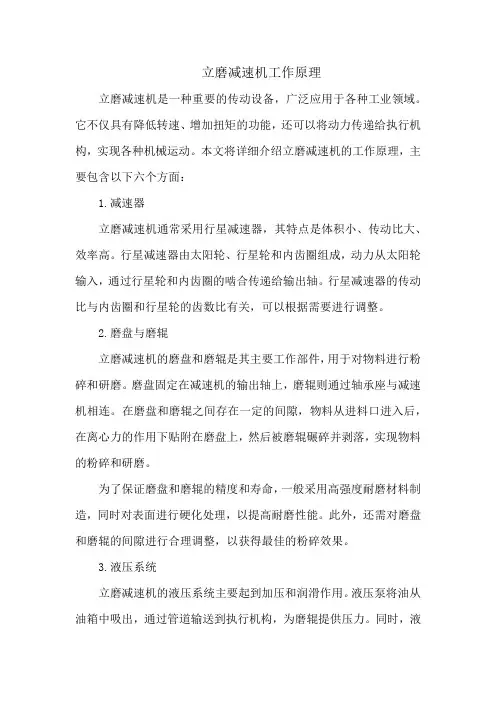

立磨减速机工作原理立磨减速机是一种重要的传动设备，广泛应用于各种工业领域。
它不仅具有降低转速、增加扭矩的功能，还可以将动力传递给执行机构，实现各种机械运动。
本文将详细介绍立磨减速机的工作原理，主要包含以下六个方面：1.减速器立磨减速机通常采用行星减速器，其特点是体积小、传动比大、效率高。
行星减速器由太阳轮、行星轮和内齿圈组成，动力从太阳轮输入，通过行星轮和内齿圈的啮合传递给输出轴。
行星减速器的传动比与内齿圈和行星轮的齿数比有关，可以根据需要进行调整。
2.磨盘与磨辊立磨减速机的磨盘和磨辊是其主要工作部件，用于对物料进行粉碎和研磨。
磨盘固定在减速机的输出轴上，磨辊则通过轴承座与减速机相连。
在磨盘和磨辊之间存在一定的间隙，物料从进料口进入后，在离心力的作用下贴附在磨盘上，然后被磨辊碾碎并剥落，实现物料的粉碎和研磨。
为了保证磨盘和磨辊的精度和寿命，一般采用高强度耐磨材料制造，同时对表面进行硬化处理，以提高耐磨性能。
此外，还需对磨盘和磨辊的间隙进行合理调整，以获得最佳的粉碎效果。
3.液压系统立磨减速机的液压系统主要起到加压和润滑作用。
液压泵将油从油箱中吸出，通过管道输送到执行机构，为磨辊提供压力。
同时，液压系统还可以为减速机和轴承座提供润滑，保证设备的正常运行。
为了保证液压系统的稳定性和可靠性，设计中需要考虑到系统的压力、流量和油温等因素。
液压系统还应具有过载保护和压力调节等功能，以确保设备和人员的安全。
4.密封装置立磨减速机的密封装置主要起到防止润滑油泄漏的作用。
密封装置一般采用迷宫密封、机械密封或接触式密封等形式。
迷宫密封通过增加旋转轴与密封件之间的间隙，使润滑油在其中产生旋转动能，从而达到密封效果；机械密封则通过动环与静环之间的摩擦力来阻止润滑油泄漏；接触式密封则是利用橡胶或聚四氟乙烯等材料制成的密封环与旋转轴紧密接触，以实现密封效果。
为避免泄漏和提高密封性能，密封装置的设计应考虑到设备的转速、压力、温度以及润滑油的粘度等因素。
国内主要大型立磨减速机(4200kW及以上)产品对比分析摘要:本文对国内主要大型立磨减速机生产企业:南京捷力齿轮箱技术有限公司、重庆齿轮箱有限责任公司、南京高精传动设备制造集团有限公司生产的大型立磨减速机(4200kW及以上)产品进行了相关分析,主要介绍了这几家公司的大型立磨减速机(4200kW及以上)产品的主要技术特征及参数,并对相关产品进行了技术对比,及时提供国内大型立磨减速机(4200kW及以上)的产品信息。
关键词:立磨减速机4200kW 生产企业产品对比立磨减速机主要用于粉磨水泥、煤及其它建筑、化工、陶瓷等工业原料,具有体积小、重量轻、占地少、电耗低、使用寿命长等诸多优点。
大型立磨减速机(4200kW及以上)是日产5000吨水泥生产线的关键设备,过去相当长一段时间内主要依靠进口,进口的主要公司有德国FLENDER、德国RENK、瑞士MAAG,丹麦SMITH、日本SEISA 等公司,2005年后国内的重庆齿轮箱有限责任公司(以下简称“重齿”)、南京高精传动设备制造集团有限公司(以下简称“南高齿”)以及南京捷力齿轮箱技术有限公司(以下简称“南京捷力”)等也开始进行了研制。
本文对以上三家公司的大型立磨减速机(4200kW及以上)产品进行了相关分析。
1 南京捷力JLM180型立磨减速机产品分析JLM180型4200kW立磨减速机是南京捷力自主开发的新产品,是大型立式磨机的核心部件,主要应用于节能环保的新型干法水泥生料、水泥熟料和水泥矿渣的粉磨,是用于日产5000t水泥生产线的关键设备。
该产品于2010年7月起正式投入运行,至今情况良好,各项使用指标均达到国际同类产品先进水平。
JLM180型4200kW立磨减速机的主要技术特征及参数:(1)采用三级减速,即一级螺伞加二级行星(一级行星三个,二级行星四个)的结构形式。
(2)该产品除滚动轴承采用进口轴承外,其余全部零部件均为国内自己生产,共计1700多个零部件。
