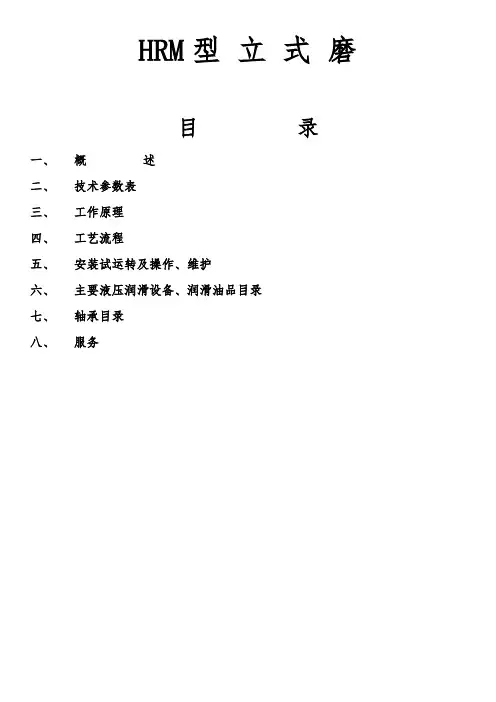

HRM型立式磨目录一、概述二、技术参数表三、工作原理四、工艺流程五、安装试运转及操作、维护六、主要液压润滑设备、润滑油品目录七、轴承目录八、服务一、概述：HRM型立式磨是我公司跟国内大院大所密切合作，广泛吸收国外立磨先进技术，总结多年的实践经验，研究、设计、制造的一种高效、节能、环保的烘干兼粉磨设备，它集烘干、粉磨、选粉、输送为一体，具有适应性广、粉磨效率高、电耗低、磨耗小、烘干能力大、产品细度调节方便，工艺流程简单、噪音低、粉尘污染小、运行可靠、维修方便等优点。

近年来，在水泥生料、煤粉制备，电厂磨煤及脱硫石粉制备，矿渣粉磨，化工行业膨润土及磷矿粉磨，冶金行业，超细粉磨行业等等许多领域，得到了非常广泛的应用。

冶金牌HRM型立磨以其质量优良、工艺技术先进、使用性能好、服务优良、羸得了越来越多的用户青睐。

二、技术参数：HRM型原料立式磨技术参数：注：原料易磨性（Bond）指数≤12kwh/t。

HRM型原煤立式磨技术参数：注：1.原煤哈氏可磨指数≥60；2.可用于粉磨无烟煤，煤粉细度（R0.08）≤3%。

HRM型原煤立式磨技术参数（用于冶金行业高炉喷煤）：注：原煤哈氏可磨指数≥60。

HRM型高细立式磨技术参数（用于电力行业烟气脱硫）：注：石灰石易磨性（Bond）指数≤12kwh/t。

HRM型高细立式磨技术参数（用于非矿行业）注：以上技术指标以莫氏硬度3-4的物料为基准。

HRM型矿渣立式磨技术参数：注：本样本表格内数据仅供选型参考，设备保证指标以签订合同为准。

三、工作原理：1、HRM型原料立式磨主要结构见下图：1、选粉装置2、中壳体3、磨辊装置4、传动臂5、限位装置6、下壳体7、传动装置8、液压系统9、副油缸2、工作原理：电动机通过减速机带动磨盘转动。

物料从进料口落在磨盘中央，同时热风从进风口进入磨内，在离心力的作用下，物料向磨盘边缘移动，经过磨盘上的环形槽时受到磨辊的碾压而粉碎，粉碎后的物料在磨盘边缘被风环处高速气流带起，大颗粒直接落到磨盘上重新粉磨，气流中的物料经过分离器时，在旋转转子的作用下，粗粉落到磨盘重新粉磨，合格细粉随气流一起出磨，在收尘装置中收集，即为产品。

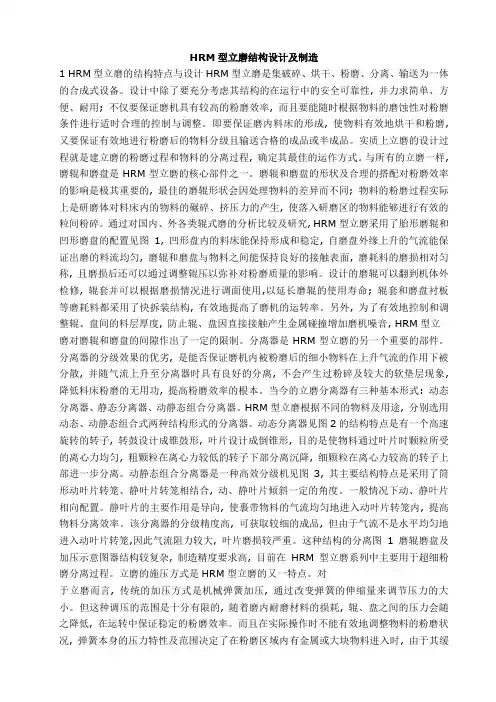

HRM型立磨结构设计及制造1 HRM型立磨的结构特点与设计HRM型立磨是集破碎、烘干、粉磨、分离、输送为一体的合成式设备。

设计中除了要充分考虑其结构的在运行中的安全可靠性, 并力求简单、方便、耐用; 不仅要保证磨机具有较高的粉磨效率, 而且要能随时根据物料的磨蚀性对粉磨条件进行适时合理的控制与调整。

即要保证磨内料床的形成, 使物料有效地烘干和粉磨, 又要保证有效地进行粉磨后的物料分级且输送合格的成品或半成品。

实质上立磨的设计过程就是建立磨的粉磨过程和物料的分离过程, 确定其最佳的运作方式。

与所有的立磨一样, 磨辊和磨盘是HRM型立磨的核心部件之一。

磨辊和磨盘的形状及合理的搭配对粉磨效率的影响是极其重要的, 最佳的磨辊形状会因处理物料的差异而不同; 物料的粉磨过程实际上是研磨体对料床内的物料的碾碎、挤压力的产生, 使落入研磨区的物料能够进行有效的粒间粉碎。

通过对国内、外各类辊式磨的分析比较及研究, HRM型立磨采用了胎形磨辊和凹形磨盘的配置见图1, 凹形盘内的料床能保持形成和稳定, 自磨盘外缘上升的气流能保证出磨的料流均匀, 磨辊和磨盘与物料之间能保持良好的接触表面, 磨耗料的磨损相对匀称, 且磨损后还可以通过调整辊压以弥补对粉磨质量的影响。

设计的磨辊可以翻到机体外检修, 辊套并可以根据磨损情况进行调面使用,以延长磨辊的使用寿命; 辊套和磨盘衬板等磨耗料都采用了快拆装结构, 有效地提高了磨机的运转率。

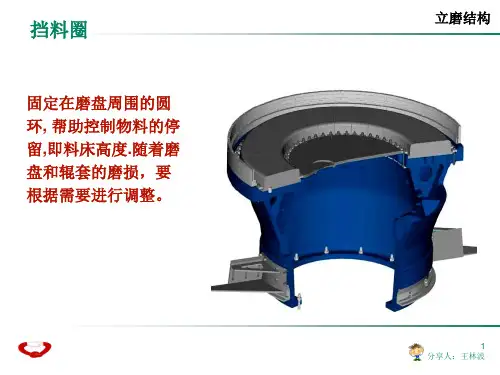

另外, 为了有效地控制和调整辊、盘间的料层厚度, 防止辊、盘因直接接触产生金属碰撞增加磨机噪音, HRM型立磨对磨辊和磨盘的间隙作出了一定的限制。

分离器是HRM型立磨的另一个重要的部件。

分离器的分级效果的优劣, 是能否保证磨机内被粉磨后的细小物料在上升气流的作用下被分散, 并随气流上升至分离器时具有良好的分离, 不会产生过粉碎及较大的软垫层现象, 降低料床粉磨的无用功, 提高粉磨效率的根本。

当今的立磨分离器有三种基本形式: 动态分离器、静态分离器、动静态组合分离器。

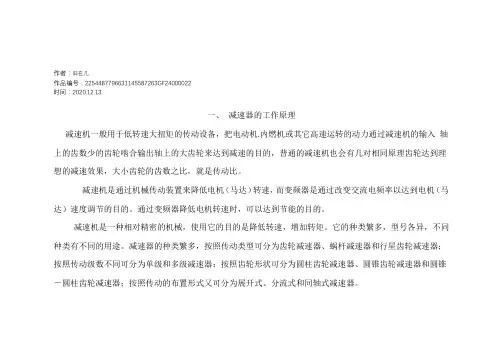

作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.13一、减速器的工作原理减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。

通过变频器降低电机转速时，可以达到节能的目的。

减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。

它的种类繁多，型号各异，不同种类有不同的用途。

减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动实现减速运动的。

动力由电动机通过皮带轮传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。

二、减速器的构造减速器主要由传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。

现简要介绍一下减速器的构造。

1．齿轮、轴及轴承组合小齿轮与高速轴制成一体，即采用齿轮轴结构。

这种结构用于齿轮直径和轴的直径相差不大的场合。

大齿轮装配在低速轴上，利用平键作周向固定。

轴上零件利用轴肩、轴套和轴承盖作轴向固定。

由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。

轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体内壁处设有档油环。

为防止在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。

毕业设计（论文）-HRM型立磨机设计（全套图纸）摘要辊磨机又称立磨是一种用途很广的粉磨兼烘干设备立式辊磨是目前世界上比较先进而且成型的技术它不但具有能耗低产量高维修工作量小等优点而且运转周期长适合与大型窑外分解窑配套在用立磨粉磨物料时磨辊和磨盘的磨损比较大国外一些立磨生产厂在磨辊和磨盘等易碎件上使用了更耐磨的材料因此其生产的立磨成功地用于水泥和矿渣粉磨中本文总结了这些立磨的易损件材料选择的一些成功经验并将其性能及其磨损情况进行对比分析现代的立磨随着液压技术的发展普遍采用液力加压系统向磨辊加力压力加载是通过油缸实现的调控液压系统的压力可改变油缸对磨辊压力的情况可随意调控磨辊对物料粉磨力的大小液压系统内的储能器对磨辊设施具有保压和过载缓冲的作用可吸收一部分过载压力关键词立磨磨损液压储能器全套图纸加153893706AbstractThe roller gringing machine has name to stand rubs is one kind of use very broad powder rubs concurrently dries the equipment The vertical roller rubs is in the present world quite advanced the technology which moreover takes shape it not only has the energy consumption lowly the output high the service work load young and soon the characteristicmoreover the operating cycle is long suit decomposes the kiln with the large –scale kiln outside to from acompleteset To reduce the abrasionof rollers and millstones of the roller mill the high quality materials have to be used and then the roller mills arc able to be used to produce cement and GGBS successfully in abroad In this paper the successful experience to select the materials for the parts of the mill was sunnrized with the comparison of materials properties and rate of abrasion The modern age stands rubs uses the fluid strength compression system along with the hydraulic technique development to the roll thrust augmentation the pressure load is generally realizes through the cylinderthe regulation hydraulic systems pressure may change the cylinder to theroll thrust augmentation condition may regulate the roll to rub the strength at will to the material powder the size In hydraulic systems accumulator has to the roll facility guarantees pressers and overloadsthe cushioning effect may absorb a part of overload pressure Ker words roller millabrasionhydraulic pressureaccumulator 目录前言1第一章立式辊磨机的简介及应用2第二章方案确定4第三章 HRM型立磨的结构特点与设计及工作原理 5第四章立磨的选型及参数的确定1041 易磨性系数的确定1042 磨盘直径的确定1043 磨辊直径的确定1044 立磨产量的计算1145 电动机的选择1146 盘转速的计算1147 减速机的选择1248 入磨物料最大粒度的计算1349 磨辊与磨盘间隙的确定15410 物料层的厚度的计算16第五章磨辊轴的校核 1651 做轴的受力简图计算支反力1852 做弯矩图1853 求出危险截面的当量弯矩Me1854 依据轴的材料确定许用应力1955 强度计算 20第六章磨辊轴的密封22第七章磨辊及磨盘衬板的维修与节能2471 维修时机2472 拆换费用2473 风险性2574 实施硬面再生焊补的方法26第八章影响辊磨机粉磨的因素 2881 风量的控制 2882 磨机的振动 2883 磨机喂料量的控制 2884 磨机风量的控制 2985 产品细度的控制 29第九章系统在运转过程中的故障排除30 第十章停机方法32第十一章紧急停车处理 33111 一般紧急状况33112 十分紧急状况33第十二章可能出现的问题及解决方案 34 121 立磨的振动34122 磨机压差上升34123 出磨风温下降34124 产品细度不足35第十三章维护与保养 36131 分离器36132 上壳体37133 磨辊装置37134 磨盘装置37135 传动装置38136 液压系统38 137 润滑系统38 致谢40参考文献 42附录 44前言本设计是根据机械工程系专业设计要求编写的编写说明书的目的1、增强本专业综合运用所学的基础理论课、技术课、专业方向课的知识与技能去分析和解决机械领域内的技术应用问题的能力以及正确进行技术运算包括使用计算机计算和使用技术文献、规格资料的能力2、进一步掌握技术设计和技术应用的方法特别是掌握工艺过程的设计等基本技能3、增强自己树立正确的设计观点理论联系实际的工作作风以及严肃认真、踏实若干的良好工作作风4、培养简明精确地表达自己设计思想和科学实验的能力能手工制作和计算绘图编写论文工说明书以及答辩能力我们此次毕业设计的选题适合本专业的培养目标和职业岗位的需求并贯穿联系实际的原则我们尽可能的选择了与生产相结合的课题即HRM型立磨的设计本设计是在传统立磨的基础上采用了新的结构设计集细碎烘干粉磨选粉输送为一体具有粉磨效率高电耗低烘干能力大产品细度易于调节工艺流程简单占地面积小噪音低无粉尘污染磨耗低检修方便运行可靠等优点我们在毕业设计中通过对立磨的设计及其和本组同学研究总结通过对数据的比较我们选取了最好的理论数据并且在制造工艺方面进行了优化使设计变的更加完善通过本次的毕业设计使自己在独立设计和研究及技术总结方面有了很大的提高具有担任专门技术应用的工作初步能力在我的整个设计过程中错误和疏忽在所难免希望老师和同学得出宝贵的意见我一定虚心接受在此表示感谢第一章立式辊磨机的简介及应用立式辊磨越来越广泛地用于水泥厂生产线新建现代化水泥生产线中煤生料的粉磨采用立式辊磨者占90％以上水泥熟料和矿渣粉磨采用立式辊磨者越来越多所以在现代化水泥工厂中立式辊磨已成为工厂工艺过程重要装备这是由它一系列的优良特性所决定的这些特性一部分属纯机械技术另一部分是工艺过程的具体如下1 垂直结构占用场地很小2 结构紧凑只需要很小空间3 立式辊磨运行噪音低其主要噪音源来自辊磨工作传动马达和减速机系统及密封风机4 立式辊磨空运转时具有低的噪音和低的振动采用摇臂单独控制磨辊采用机械停止或液压控制磨辊可在降低噪音和振动的同时防止磨辊和磨盘衬板发生金属接触5 能够喂入较粗物料物料粒径大约为磨辊平均直径的5％～8％可节省预破碎能量消耗6 金属的磨损量很低比管磨机约低25％更换磨辊轮胎的时间非常短因此维修费用很低7 通过使用硬的耐磨材料采用降低磨损方法以及优化措施随着操作者的经验增加使粉磨元件的使用时间增长8 改善粉尘流物理效应使壳体衬板的使用寿命增长9 通过用液压气动弹簧加载系统配合现代流行耐磨材料的良好的物理特性能迅速变更粉磨力使粉磨工作更容易10 集粉磨均化烘干选粉和输送功能于一体11 在粉磨和选粉空间中粗粉有很高的循环率使在粉磨选粉过程中具有非常高的烘干效率12 由于物料在粉磨室内停留时间短故有很好的可控制性由于改变工艺过程反应时间短所以很适合完全自动化13 立式辊磨具有很高的运转率在水泥工业生产线中是一窑配一磨可得到最高投资效益14 由于磨辊是单独成对控制当2个磨辊出故障时允许用另外2个磨辊紧急操作可达到大约70％满负荷产量这时如果磨机连续工作24小时窑只是在产量稍为降低的情况下继续运行15 在辊磨中使用特殊选粉机可同时生产2或3种粒径的细粉16 由于避免了管磨机内不良研磨体循环立式辊磨的单位能耗低17 对于滚动摩擦占很大能耗比例来说使用大直径磨辊的滚动阻力很小所以单位能耗低18 由于在料层中比较薄的颗粒层中进行粉碎故单位能耗 kWh／t 低19 在同一机器中采用组合选粉工艺过程直接打碎已粉碎颗粒的团块所以效率高20 通过最佳调整导风环使载尘气流非常均匀地通过使气流能耗磨机阻力最小化同时达到最大粉磨产量从而达到总的能耗最小化根本不用降低风量和采用外部循环物料来降低能耗第二章方案确定立磨的型号很多如来歇磨国产为TRM型MPS磨HRM型PRM型ATOX型辊磨机等磨辊和磨盘的组合形式有锥辊 -----平盘式锥辊碗式鼓辊碗式双鼓辊碗式圆柱辊平盘式球环式等本人设计的为鼓辊碗式目前立磨的发展趋于液压式而非弹簧式所以本人设计的也是液压式符合立磨的发展和销售趋势这是因为磨机液压系统具备自动控制和手动控制两种功能可提高操作上的灵活性和可靠性虽然MPS磨的磨辊磨损比较均匀比较耐磨喂料粒度打并且风机动力较莱歇磨和雷蒙磨节省但是这和磨机的磨辊不能翻出磨盘磨辊和磨盘磨损后通常在磨内更换如果需要取出磨辊必须拆除整个磨顶或从磨门取出每个磨辊给维修带来了许多不便ATOX磨三辊装置处于粉磨室固定位子上这些磨辊仅围绕他们自己的轴回转但不围绕磨盘中心运动磨辊工作时没有杠杆和推力件这虽然降低了重量和制造费用但磨辊无法适应粉磨层变化因而磨辊宽度上的磨损难以均匀并且维修比MPS磨更难综上分析本人决定设计HRM型立磨第三章 HRM型立磨的设计及工作原理HRM型立式磨是合肥水泥研究设计院在广泛吸收国外先进技术总结国内外立式磨应用经验的基础上研布出的一种高效节能烘干兼粉磨设备它既有莱歇磨可翻辊检修的优点又具有MPS磨辊套可翻面使用寿命长的特点集细碎烘干粉磨选粉输送为一体具有粉磨效率高电耗低烘干能力大产品细度易于调节工艺流程简单占地面积小噪音低无粉尘污染磨耗低检修方便运行可靠等优点本人主要负责磨盘磨辊的设计现将磨盘磨辊介绍如下与所有的立磨一样磨辊和磨盘是HRM型立磨的核心部件之一磨辊和磨盘的形状及合理的搭配对粉磨效率的影响是极其重要的最佳的磨辊形状会因处理物料的差异而不同物料的粉磨过程实际上是研磨体对料床内的物料的碾碎挤压力的产生使落入研磨区的物料能够进行有效的粒间粉碎通过对国内外各类辊式磨的分析比较及研究HRM型立磨采用了胎形磨辊和凹形磨盘的配置见图3-1凹形盘内的料床能保持形成和稳定自磨盘外缘上升的气流能保证出磨的料流均匀磨辊和磨盘与物料之间能保持良好的接触表面磨耗料的磨损相对匀称且磨损后还可以通过调整辊压以弥补对粉磨质量的影响设计的磨辊可以翻到机体外检修辊套并可以根据磨损情况进行调而使用以延长磨辊的使用寿命辊套和磨盘衬板等磨耗料都采用了快拆装结构有效地提高了磨机的运转率另外为了有效地控制和调整辊盘间的料层厚度防止辊盘因直接接触产生金属碰撞增加磨机噪音HRM型立磨对磨辊和磨盘的间隙作出了一定的限制分离器是HRM型立磨的另一个重要的部件分离器的分级效果的优劣是能否保证磨机内被粉磨后的细小物料在上升气流的作用下被分散并随气流上升至分离器时具有良好的分离不会产生过粉碎及较大的软垫层现象降低料床粉磨的无用功提高粉磨效率的根木立磨的施压方式是HRM型立磨的又一特点传统的加压方式是机械弹簧加压通过改变弹簧的伸缩量来调节压力的大小但这种调压的范围十分有限随着磨内耐磨材料的损耗辊盘之间的压力会随之降低在运转中保证稳定的粉磨效率而且在实际操作时不能有效地调整物料的粉磨状况弹簧本身的压力特性及范围决定了在粉磨区域内有金属或大块物料进入时由于其缓冲能力有限易造成部件的损坏不利于磨机的安全运行在设备大型化高速发展的今天弹簧压图3-1 磨辊磨盘及加压示意图HRM型立磨选用了液力加压系统给磨辊提供研磨力见图3-1磨辊装置的制作要点是控制辊套的材质及磨辊的装配质量辊套是由耐磨材料铸造而成辊套的耐磨性是决定辊套使用寿命的主要因素辊套硬度大小是辊套耐磨性的标记物但辊套属脆性材料硬度过高会使辊套的抗震效能减低使用时发生脆裂严重时辊套在热处理过程中就可能发生断裂磨辊的装配质量的控制装配前必须对每个检验合格的零件进行复检清除残留毛刺清洗零件表而并作干燥防锈处理做好配套标记装配时要找好基准按装配顺序进行装配磨辊的轴承装配是非常重要的工作装配间隙要合适既要做到减小装配难度又要防止轴承装配过松造成使用中轴承内外圈跑动损坏相关零件装配后要检查密封是否合格是否防水防尘紧固件是否联结牢固轴承初润滑是否遗漏等等最后检查磨辊转动灵活性合格的磨辊装配可以延长磨辊轴承的使用寿命磨盘装置是立磨传递动力的主要部件其质量直接决定着磨机的产量同时磨盘又是磨机产生振动的发源地因此控制磨盘的加工质量是至关重要的磨盘盘体是铸造件加工时盘体各回转部位的同轴度是要确保的各回转体的环向厚度要尽量对称均匀非加工部位要尽可能的少使盘体在运行时产生较小的离心力盘体上装配的耐磨衬板要保证平整衬板的高低不平会严重降低粉磨效率并使磨机产生较大的振动更重要的是会直接影响辊套和衬板的使用寿命图3-2HRM型立磨的工作原理HRM型立磨的结构见图3-2其工作原理为由电动机驱动减速机带动磨盘转动需粉磨的物料由锁风喂料设备送入旋转的磨盘中心在离心力作用下物料向磨盘周边移动进人粉磨辊道在磨辊压力的作用下物料受到挤压研磨和剪切作用而被粉碎同时热风从围绕磨盘的风环高速均匀向上喷出粉磨后的物料被高速气流吹起一方面把粒度较粗的物料吹回磨盘重新粉磨另一方面对悬浮物料进行烘干细粉则由热风带入分离器进行分级合格细粉随同气流出磨由收尘设备收集下来即为产品不合格粗粉经分离器叶片作用后重新落至磨盘与新喂入的物料一起重新粉磨如此循环完成粉磨作业全过程HRM型立磨系统工艺流程如下com金属com锁风comcom1空气输送料槽12生料入库提com15热comcom20尾排风机图3-3 原料粉磨系统工艺流程图1上经除铁器2除铁后再经金属探测器3检测若检测到有较大的金属三通阀4将该部分物料剔除无大块金属的物料由皮带机5送入锁风喂料机6再入立磨7进行烘干粉磨由窑尾高温风机8排出的废气中的一部分与循环风混合进入立磨与磨内物料进行热交换后带起物料经立式磨分离器进行分选细度不合格的物料重新落到磨盘上进行粉磨合格的物料随气流进人旋风收尘器990以上的粉尘被收集下来经过分格轮10卸入空气输送斜槽11再由提升机12送入生料均化库出旋风收尘器9的气体一部分循环入磨另一部分与窑尾高温风机18出口旁路的一部分废气混合进人电收除器9进一步除尘由尾排风机20排入大气从立式磨风环处落下的物料通过外循环提升机8提升到皮带机5上重新喂入磨内进行粉磨出磨风温及循环风量通过冷风阀16热风阀15循环风阀14旁路风阀17进行调节第四章立磨的选型及参数的确定立磨主要参数有磨盘磨辊的直径易磨性及转速等现确定主要参数如下41 易磨性系数的确定根据本课题的设计要求选择与2500 t／d新型干法窑配套的HRM磨设生料／熟料 1．65立磨运转率09配置1台立磨则要求立磨产量4-1取原料试样在试验辊磨MPS32中试验得到产品细度R008筛 190目筛筛余12％～14％时试验磨产量单位功率消耗42磨盘直径的确定由以上述易磨性系数根据公式可得到立磨磨盘直径4-243磨辊直径的确定查《新世纪水泥导报》的水泥厂立式辊磨的选型文中表10得磨辊直径由经验公式4-3考虑到磨损程度K值取034则依据经验算得磨辊个数Z 3磨辊直径d 2650宽度b 900mm44立磨产量的计算则该立磨实际额定产量4-4 则立磨最小和最大产量为4-54-645电动机的选择按以下公式可求得HRM3600磨盘传动功率N 11WmMT4-7那么可选用1800KW的电机可选用YRK703-610KVIP44它具有结构紧凑重量轻高效节能噪声低振动小可靠性高使用寿命长安装维护方便等优点46盘转速的计算图4-1得磨盘理论转速4-8由图4-1查得速度修正系数q 0735代入下式而磨盘的实际转速4-9 47 减速机的选择由于辊磨机的三式结构决定了减速机要把电动机水平方向的传动改变为乘直方向的传的且要实现相应的减速减速器是辊式磨的关键部件之一其工作的可靠性直接影响到磨机的运转效率由于辊式磨用减速器与一般工业齿轮箱相比在结构和使用上有巨大的差异立磨减速机主要由三个部分构成即锥齿轮部分行星传动部分和止推轴及箱体部分承及箱体部分减速机的额定功率应高于电动机的额定功率可取为2000KW输入轴的转速为990rmin输出轴的转速为301min总传动comBF1800型的减速机其额定输出转矩为743KNm轴向载荷为5100KN瞬间载荷为16600KN旋转方向从上往下看推力盘为顺时针方向旋转48入磨物料最大粒度的计算立磨入磨物料粒度大使石灰石破碎设备选型小不但节省设备投资同时在运行中还节省了破碎成本但入磨物料粒度过大不但使粉磨系统产量降低还会引起磨机震动因而保证合理的入磨物料粒度是保证立磨正常运行的重要条件之一本人设计立磨的合适入磨物料粒度可以用下面方式计算如下图所示假设物料为一个小圆球物料在进入磨辊与磨盘之间时会受到磨辊对物料的作用力磨盘对物料的反作用力和钢铁对物料的摩擦力其摩擦系数f ≈024图4-2 立磨物料受力分析推的力并有的反作用力有上图可知ODE与ABE为相似三角形向外推的力为向下压的力为由于摩擦力物料同时手里有及能夹住物料应满足以下条件4-10作用力与反作用力平衡应有4-11将上面两式联立解得4-12将≈024代入上式得由此得出物料的夹角是有摩擦系数决定的即无论立磨的大小角均小于2699°磨辊大在角不变的情况的情况下物料直径相应增大反之亦小物料直径与磨辊直径的关系可用该角度求得从上图中不难看出ABO和ACO为相等三角形ABO和AOO为相似三角形由此得出4-134-14将 2699°带入4-13和4-14两式联立解得r≈0058R 4-15以上计算的入磨物料粒径为最大限度由于物料并不是都是圆形的r应小于0058R入磨物料粒径最好确定为r 0054R左右我设计的磨辊直径为3600mm控制入磨物料的粒径应小于等于磨辊直径的0054倍即4-16为了使物料在粉磨的过程中被顺利咬入则物料粒径取110mm49 磨辊与磨盘间隙的确定磨辊与磨盘的间隙不能直接观察到它是磨辊压力及料层薄厚的一种体现这个间隙大小直接影响到磨机粉磨效率及设备安全运转正如图4-2所示间隙为h当h≥2r时保证了无聊顺利进入磨辊与磨盘之间此时物料厚度大于等于最大物料直径最大的物料被压入细碎物料中且液压的作用力小物料间的倾轧研磨不足对粉磨不利表现为磨盘物料变粗返回物料增多引起粉磨效率降低当间隙h 0时颗粒物料刚接触磨盘磨辊压力弹簧或液压装置就开始发挥作用随着物料被嵌入逐渐加大压力部件负荷产生细粉多料层变薄并可能产生震动取h r最大直径物料被料层埋入一半时即受到辊盘挤压而被粉碎同时向周边挤堆加剧周边物料的相互倾轧可以提高粉磨效率同时磨辊接触大块物料将大块物料压进料层的过程有一个缓冲作用可避免磨机振动由此看出料层厚度h r比较合适即h等于磨辊直径的0027倍当物料挤入料层后开始受压时图中的嵌入角变为挤压角计算如下依图4-2让圆心O与DC线重合h r挤压角为有4-17将上述计算带入 4-17 式得184°调整维持好合适稳定料层厚度的方法主要是调节适当的料环高度寻求合理的辊压控制适宜的风环处风速那么辊盘的间隙为磨辊直径的0027倍即h 00272650 716mm 4-18取h 70mm410物料层的厚度的计算磨机的产量与从磨辊下通过的物料层厚度磨辊压入物料的速度和磨盘母线的长度成正比与物料的循环次数成反比即4-19 那么得物料层的厚度4-20mm1467即物料层的厚度应控制在140mm式中辊磨机的产量水泥生料的容积密度V磨辊母线长度中点的线速度 msL磨辊母线的长度mh物料层的厚度mZ磨辊个数K物料在磨内的循环次数与物料的易碎性有很大关系一般取K 31综上所述本人设计的是鼓辊-碗式液压式辊磨机型号HRM3600即磨盘直径3600mm磨辊为3个第五章磨辊轴的校核本人设计的磨辊中的辊轴是属于心轴中的定心轴因此它只受到弯矩而不受扭矩51 做轴的受力简图计算支反力如下图所示如下图所示图5-1 磨辊的受力简图L 最细轴直径 d 轴的空心直径d1 360 所受的力为G 158681273KN 313KN52 做弯矩图如下图所示图5-2 弯矩图53 Me依题意得由于是心轴故T 0即54 依据轴的材料确定许用应力轴的材料该轴是承受较大载荷无较大冲击力的而选用40Gr钢调制处理由于轴的尺寸较大性能数据按毛胚直径＞300mm有下得表-1 轴的常用材料及其主要力学性能备注牌号热处理毛胚直径mm硬度HBS抗拉强度极限σB屈服极限σs弯曲疲劳极限σ-1剪切疲劳极限σ-1用于载荷较大而无很大冲击的重要轴40Cr调质 25 1000 800 500 280≤100241-2667500550350200 ＞100-300241-266700550340185许用应力由表5-2查得表-2 轴的弯曲许用应力[]碳钢400 130 70 40 500 170 75 45 600 200 95 55 700 230 110 65合金钢800 270 130 75 900 300 140 80 1000 330 150 901200 400 180 110 铸钢400 100 50 30 500 120 70 40说明[] 分别为材料在静脉动循环和对称循环下轴的许用弯曲应力55 强度计算求出危险截面的当量弯矩后即可对其进行强度校核计算即即 5-25-3化简得将以上所用到的数据代入上式可得校核结果所以磨辊轴能够满足要求第六章磨辊轴的密封密封一般有接触式密封毡圈密封o型橡胶密封圈密封等非接触式密封油沟密封槽密封挡油盘密封等本人设计的用密封环和气体密封两种密封形式1磨辊轴向密封圈的两种密封保护及关键结构图6-1气体的密封结构外部用气内部用油结构如图6-1所示图6-1 气体密封结构图6-2 滚动轴承与支撑轴的密封结构z部的放大结构x所指部位是密封气体com出的压力气体经管道15进入到A-A 剖面并从磨辊支架中部进入x所指部位x部位的装配间隙小于等于1mm压缩。

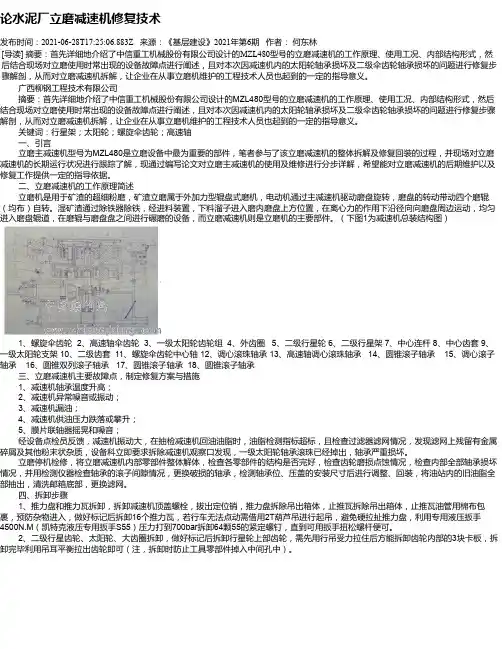

论水泥厂立磨减速机修复技术发布时间：2021-06-28T17:25:06.883Z 来源：《基层建设》2021年第6期作者：何东林[导读] 摘要：首先详细地介绍了中信重工机械股份有限公司设计的MZL480型号的立磨减速机的工作原理、使用工况、内部结构形式，然后结合现场对立磨使用时常出现的设备故障点进行阐述，且对本次因减速机内的太阳轮轴承损坏及二级伞齿轮轴承损坏的问题进行修复步骤解剖，从而对立磨减速机拆解，让企业在从事立磨机维护的工程技术人员也起到的一定的指导意义。

广西柳钢工程技术有限公司摘要：首先详细地介绍了中信重工机械股份有限公司设计的MZL480型号的立磨减速机的工作原理、使用工况、内部结构形式，然后结合现场对立磨使用时常出现的设备故障点进行阐述，且对本次因减速机内的太阳轮轴承损坏及二级伞齿轮轴承损坏的问题进行修复步骤解剖，从而对立磨减速机拆解，让企业在从事立磨机维护的工程技术人员也起到的一定的指导意义。

关键词：行星架；太阳轮；螺旋伞齿轮；高速轴一、引言立磨主减速机型号为MZL480是立磨设备中最为重要的部件，笔者参与了该立磨减速机的整体拆解及修复回装的过程，并现场对立磨减速机的长期运行状况进行跟踪了解，现通过编写论文对立磨主减速机的使用及维修进行分步详解，希望能对立磨减速机的后期维护以及修复工作提供一定的指导依据。

二、立磨减速机的工作原理简述立磨机是用于矿渣的超细粉磨，矿渣立磨属于外加力型辊盘式磨机，电动机通过主减速机驱动磨盘旋转，磨盘的转动带动四个磨辊（均布）自转。

湿矿渣通过除铁器除铁，经进料装置，下料溜子进入磨内磨盘上方位置，在离心力的作用下沿径向向磨盘周边运动，均匀进入磨盘辊道，在磨辊与磨盘盘之间进行碾磨的设备，而立磨减速机则是立磨机的主要部件。

（下图1为减速机总装结构图）1、螺旋伞齿轮2、高速轴伞齿轮3、一级太阳轮齿轮组4、外齿圈5、二级行星轮6、二级行星架7、中心连杆8、中心齿套9、一级太阳轮支架 10、二级齿套 11、螺旋伞齿轮中心轴 12、调心滚珠轴承 13、高速轴调心滚珠轴承 14、圆锥滚子轴承 15、调心滚子轴承 16、圆锥双列滚子轴承 17、圆锥滚子轴承 18、圆锥滚子轴承三、立磨减速机主要故障点，制定修复方案与措施1、减速机轴承温度升高；2、减速机异常噪音或振动；3、减速机漏油；4、减速机供油压力跌落或攀升；5、膜片联轴器摇晃和噪音；经设备点检员反馈，减速机振动大，在抽检减速机回油油脂时，油脂检测指标超标，且检查过滤器滤网情况，发现滤网上残留有金属碎屑及其他粉末状杂质，设备科立即要求拆除减速机观察口发现，一级太阳轮轴承滚珠已经掉出，轴承严重损坏。

HRM34.3m 煤立磨技术参数随着我国经济的快速发展，煤炭作为我国的主要能源之一，其采矿、选煤、煤炭加工等工艺也在不断得到改善和升级。

煤立磨作为煤炭加工领域中的重要设备，其技术参数对于煤炭加工过程中的工艺流程、生产效率、产品质量等方面起着至关重要的作用。

本文将对HRM34.3m 煤立磨的技术参数进行详细介绍，希望能够为相关领域的研究人员和生产工作者提供参考和借鉴。

一、主要技术参数1.1 设备型号：HRM34.3m 煤立磨1.2 磨盘直径：3400mm1.3 主电机功率：1250kW1.4 最大进料粒度：＜50mm1.5 最终产品粒度：80μm1.6 生产能力：60-300t/h1.7 主要传动方式：齿轮传动1.8 磨辊数量：3-4个1.9 适用物料：煤炭、焦炭1.10 磨辊压力：600-800kN1.11 设备重量：75t1.12 外形尺寸：xxx×5600×5000mm（长×宽×高）1.13 电气控制方式：PLC自动控制二、主要性能特点2.1 高产能：HRM34.3m 煤立磨具有较高的生产能力，能够满足大型煤炭加工生产线的需要，生产效率高，节约时间成本。

2.2 粉碎细度可调：磨盘直径大，磨辊数量多，磨辊压力大，可以实现对煤炭的粉碎细度进行精确控制，产品粒度均匀，质量稳定。

2.3 自动化程度高：采用PLC自动控制技术，设备运行稳定，操作简便，操作人员技术要求低，减少人为因素对设备运行的影响，提高生产效率。

2.4 动力系统稳定：主电机功率大，采用齿轮传动方式，传动稳定可靠，设备使用寿命长，维护成本低。

2.5 适用范围广：HRM34.3m 煤立磨适用于煤炭、焦炭等物料的粉磨加工，具有通用性强的特点，可满足多种物料的加工需求。

三、应用领域HRM34.3m 煤立磨作为一种先进的煤炭加工设备，已经在我国煤炭行业得到了广泛的应用。

其主要应用领域包括：3.1 煤炭粉磨加工生产线：HRM34.3m 煤立磨作为煤炭粉磨加工生产线的关键设备之一，广泛应用于煤炭粉磨生产线的建设和改造中，为煤炭加工行业的发展做出了重要贡献。

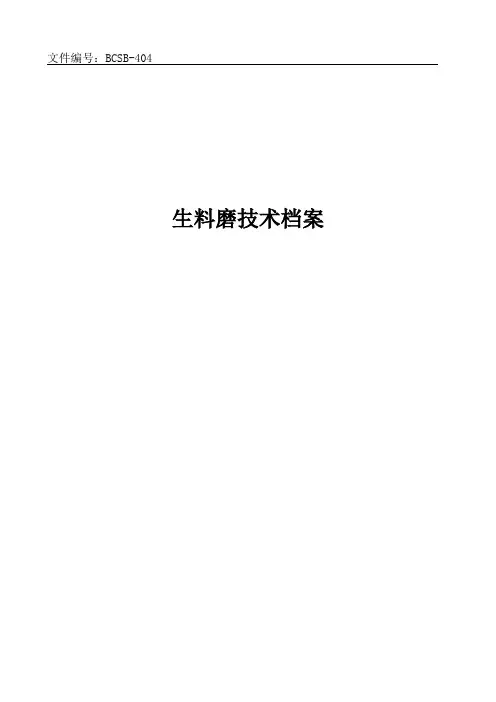

生料磨技术档案HRM3400E立式磨1、HRM3400E立式磨的主要技术参数：入磨粒度：≤70mm最大入磨水份：≤12%产量： 200t/h（磨损后期）（原料Bond功指数≤12Kwh/t）产品细度：R0.08＜16%产品水分：≤1%入磨风温：≤350℃出磨风温：85-95℃出磨风量：～380000m3/h（风机风量按420000 m3/h选型，还要考虑海拔影响）磨机差压：5500～6500Pa主电机：YR710-6，1800KW，10KV，IP54分离器转速：50～180r/min分离器电机：Y315M3-6，110KW，380V，IP54液压系统工作压力：12～14Mpa单位产量电耗：≤15KWh/t（包括立磨、分离器、喂料阀以及排风机的电耗）磨盘座为整体（不分段），材料为ZG270-500磨辊及磨盘衬板材料为高铬铸铁，使用寿命：＞8000h磨辊轴承寿命：＞30000h其他耐磨件的使用寿命：＞15000h磨机重量：～368t2 配置要求2.1、下料锁风系统：制造厂名称、地址：合肥中亚建材装备有限责任公司要求提供规格型号 SW160×120 允许最大通过量：240 m3/h允许物料的最大水分：12%阀体材质： Q235阀板材质：16Mn液压驱动装置：无减速电机型号：B4HH8-224-A数量：1电压：380 V功率： 11 kw转速： 1450 r/min保护等级：IP54总重量：7000 kg2 .2、立磨：制造厂名称：合肥中亚建材装备有限责任公司规格型号：HRM3400E产量： 200t/h (原料水份：≤12%，原料Bond功指数≤12Kwh/t）出磨生料细度： R0.08筛余16%能耗（磨机、选粉机、循环风机、循环提升机）～15kwh/t生料磨机振动幅度：≤3 mm/s入磨气体温度：≤350 ℃（安全值）出磨气体温度： 85-95 ℃出磨风量： 380000m3/h磨机喷环气流速度：40～60 m/s喷环最大面积：2.2 m2喷环面积可调（是/否）：是正常工况下磨盘料层厚度：～60 mm磨机进口压力：500～1000 Pa磨机进口压差：5000～6000 Pa减速机出轴功率：1800 kw磨机壳体：（材料、质量）Q235上壳体衬板材料质量： 16Mn上壳体衬板热处理方法：无上壳体衬板寿命： 30000小时下壳体衬板材料质量： 16Mn下壳体衬板寿命；15000 h磨盘磨盘直径：Ф4580 mm转速：28.5r/min磨盘衬板厚度：100～180㎜衬板材质：高铬铸铁衬板硬度： HRC≥60衬板热处理方法：（描述）淬透衬板磨耗：～4g/t生料一套衬板重量：9600㎏一套衬板寿命：≥8000h磨辊磨辊数量：4 个磨辊直径：1900 mm磨辊宽度：650 mm磨辊轴线倾角：12度轴材质硬度：HB200～250辊套段数：整体硬度： HRC≥60热处理方法：淬透衬板或衬套材质：高铬铸铁型式（整体/可拆分）：整体热处理方法：淬透磨耗：～4g/t—生料单个衬板或衬套重量：5000 kg单个磨辊寿命：8000 h磨辊轴承型号：53672制造厂名称地址：洛阳轴承厂寿命：30000h密封风机：无润滑系统：稀油强制润滑允许轴承最大温度：100 ℃轴承检测保护装置（有/无）：有辊式磨液压站液压缸：型号规格：350/320（双密封、进口帕克密封件）制造厂名称地址：川润数量：4直径：350㎜行程：320㎜额定工作压力：16MPa安全压力：25MPa蓄能器型号规格：（描述）NXQ-L40/20-H制造厂和名称地址：浙江奉化长城液压件厂数量：4 个工作压力：16 Mpa供油系统：型号：（描述）HY34-37-1000AI制造厂名称地址：北京力通（主要阀为意大利ATOS）油泵数量：1 个油泵流量：63 L/min油泵压力：16 Mpa油泵电机型号： Y180M-4/B5数量：1 个电压：380V，AC V功率：18.5 kW转速：1450 r/min防护等级：IP54润滑油牌号：N46液压油选粉机型号规格： HRM34-01B选粉效率：90 %转子直径：4787 mm速度范围：0～80 r/nim叶片材质： 16Mn叶片厚度：10mm叶片寿命：15000 h转了轴承型号： 9039434E, 3003744寿命：50000h密封形式：机械密封选粉机驱动装置和润滑装置：驱动装置（卧式直联）型号：B3SV08B制造厂名称：FLENDER减速机电机型号：YVP315S-4数量：1 个电压：380 V功率：110 KW转速：1450 r/min防护等级：IP54速比：18驱动装置速度调节范围：0～1450 r/min 辊式磨主减速机制造厂名称地址：重齿型号规格：JLP180额定功率：1800 kW入轴速度：994 r/min出轴速度：28.5 r/min最大传送功率：2000 kW轴向轴承负荷（Fstat）: 4600 kN轴向轴承负荷 (Fdyn): 16100 kN主减速机润滑油站低压油泵型号：齿轮泵数量：2 个流量：500 L/min压力：0.6 MPa电机型号；Y160M-4数量：2个电压：380V，AC功率：22 kW速度：1450 r/min防护等级：IP54高压油泵型号：四联泵数量：4个流量：40×4 L/min压力：32 MPa电机型号：Y225S-4数量：4个电压：380V，AC功率：22 kW×4转速：1450 r/min防护等级： IP44油过滤器过滤精度：0.08㎜油加热器：36 KW油冷却方法：水冷油冷却器需水量：50 m3/h工作油温范围：38～42 ℃润滑油牌号：N320工业极压齿轮油3、HRM3400E立式磨的主要部件工艺要求磨机壳体材质采用Q235-B钢板，铸钢件采用经业主确认的钢厂的产品。

HRM 型立式磨江苏鹏飞集团股份有限公司地址：江苏省海安县大公镇工业园区电话：邮箱:传真:8 邮编： 226６２3网址:目录一、概述二、技术参数表三、工作原理四、工艺流程五、安装试运转及操作、维护六、主要液压润滑设备、润滑油品目录七、轴承目录八、服务一、概述:HRM型立式磨是江苏鹏飞集团股份有限公司跟国内大院大所密切合作,广泛吸受国外立磨先进技术，总结多年的实践经验，研究、设计、制造的一种高效、节能、环保的烘干兼粉磨设备,它集烘干、粉磨、选粉、输送为一体，具有适应性广、粉磨效率高、电耗低、磨耗小、烘干能力大、产品细度调节方便,工艺流程简单、噪音低、粉尘污染小、运行可靠、维修方便等优点。

近年来,在水泥生料、煤粉制备，电厂磨煤及脱硫石粉制备,矿渣粉磨,化工行业膨润土及磷矿粉磨，冶金行业，超细粉磨行业等等许多领域，得到了非常广泛的应用。

鹏飞牌HＲM型立磨以其质量优良、工艺技术先进、使用性能好、服务优良、羸得了越来越多的用户青睐。

二、技术参数:注：原料易磨性(Boｎd）指数≤１2kｗh/t。

注:1.原煤哈氏可磨指数≥60;2.可用于粉磨无烟煤,煤粉细度（R0.08)≤3％。

注:原煤哈氏可磨指数≥60。

注：石灰石易磨性（Ｂond）指数≤１2kｗｈ/t。

注:以上技术指标以莫氏硬度3－4的物料为基准。

注:本样本表格内数据仅供选型参考,设备保证指标以签订合同为准。

三、工作原理：1、HRM型原料立式磨主要结构见下图：1、选粉装置２、中壳体３、磨辊装置4、传动臂5、限位装置６、下壳体7、传动装置8、液压系统9、副油缸2、工作原理如下:电动机通过减速机带动磨盘转动。

物料从进料口落在磨盘中央,同时热风从进风口进入磨内，在离心力的作用下,物料向磨盘边缘移动,经过磨盘上的环形槽时受到磨辊的碾压而粉碎，粉碎后的物料在磨盘边缘被风环处高速气流带起,大颗粒直接落到磨盘上重新粉磨，气流中的物料经过分离器时，在旋转转子的作用下，粗粉落到磨盘重新粉磨，合格细粉随气流一起出磨，在收尘装置中收集，即为产品。
