立磨操作培训

培训教材水泥立磨二O一一年三月目录合肥水泥研究设计院介绍1 立磨的历史及发展现状2 立磨工作原理及类型2.1 立磨主要工作原理2.2 立磨的类型3 5000tpd熟料线原料立磨(MLS型)操作管理3.1 操作指导思想3.2 开磨前的准备工作3.3 热风炉开磨操作3.4 窑尾废气开磨（窑喂料量≥200t/h）4 2500tpd熟料线原料立磨(MPS型)及ATOX50原料立磨操作管理4.1 热风炉开磨操作4.2 窑尾废气开磨(窑喂料≥100t /h )操作管理4.3 正常开磨的操作管理(窑系统满负荷)5、 40tph及以上规格煤磨操作管理5.1 热风炉开磨操作5.3 正常操作5.4 停机操作5.5 运行中的注意事项5.6 煤磨系统安全措施5.7 袋收尘燃烧的原因分析与对策5.8 煤立磨安全操作管理6 立磨系统的优化操作6.1 调整喂料6.2 调整循环量6.3 调整热风保证热风平衡6.4 调整碾磨压力２6.5 控制产品细度6.6 调整磨盘挡环高度：6.7 调整喷口环通风面积6.8 调整选粉装置导向（固定）叶片倾角6.9 调整喂料溜槽磨内段节斜度7 立磨操作常见故障及处理7.1 磨机振动的原因及处理7.2 立磨细度跑粗的原因及处理7.3 入磨物料堵塞的原因及处理8 附录8.1.1 主矿石流预均化8.1.2 辅助材料预均化8.1.3 调配站8.1.4 立磨8.1.5 生料成品储存和输送8.1 新建生产线原料系统前期和试生产期工艺管理特点及主要内容9 水泥立磨合同技术性能、参数及供货范围9.1 设备供货范围（单台设备）9.2 技术性能及主要技术参数：9.2.1技术性能：9.2.2磨机主要技术参数9.3 技术规范要求9.3.1 机械技术规范9.3.2 电气技术规范３合肥水泥研究设计院合肥水泥研究设计院是原国家建材局直属的重点科研院和甲级设计单位，具有50年的历史，是中国勘察设计五十强之一。

1999年7月改制后进入中国建筑材料集团公司。

立磨操作培训计划一、培训目的提高操作人员的操作技能，保障设备安全生产，降低设备故障率，提高设备利用率。

二、培训对象操作人员和相关技术人员。

三、培训内容1. 立磨设备的结构和工作原理2. 立磨设备的操作流程及注意事项3. 立磨设备的保养和维护4. 立磨设备的故障处理方法5. 相关安全操作规范及紧急处理措施四、培训方法1. 理论讲解2. 现场操作演示3. 模拟操作练习4. 操作技能考核五、培训时间3天六、培训地点公司厂区内的专门培训场所或者设备附近的操作现场七、培训人员1. 设备操作专家2. 安全技术人员3. 设备维护人员八、培训资源1. 立磨设备2. 相关教材和资料3. 教学辅助设备九、培训计划安排第一天上午1. 理论讲解：立磨设备的结构和工作原理2. 演示操作：立磨设备的启动和停机流程下午1. 手把手教学：操作人员逐步进行立磨设备的操作实践2. 综合考核：对操作人员进行基本操作技能的考核第二天上午1. 理论讲解：立磨设备的保养和维护知识2. 现场指导：操作人员定期保养维护立磨设备的方法和步骤下午1. 故障处理演练：模拟不同故障情况，操作人员进行立磨设备的故障处理演练2. 安全操作规范：讲解相关安全操作规范并进行现场操作演示第三天上午1. 实际操作练习：操作人员进行实际操作练习，加强操作技能2. 综合考核：对操作人员的操作技能进行综合考核下午1. 结业考核：对操作人员进行总结性考核2. 毕业典礼：颁发培训结业证书及相关资料的交接十、培训效果评估1. 通过对培训结业考核的结果进行评估2. 进行培训后的实际操作监测和效果跟踪3. 定期进行操作人员的操作技能再培训和提升十一、培训总结本次培训将通过理论、实际操作和综合考核相结合的方式，全面提高操作人员的立磨设备操作技能，保障设备的安全生产，降低设备故障率，提高设备利用率。

同时，结合培训效果评估进行总结，并对培训内容和方法进行不断改进和提高。

以上就是本次立磨操作培训计划，希望能够对相关人员的培训和发展有所帮助，实现预期的效果。

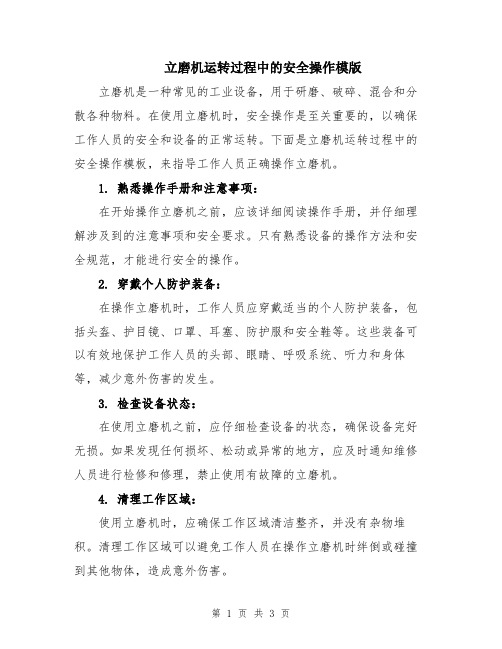

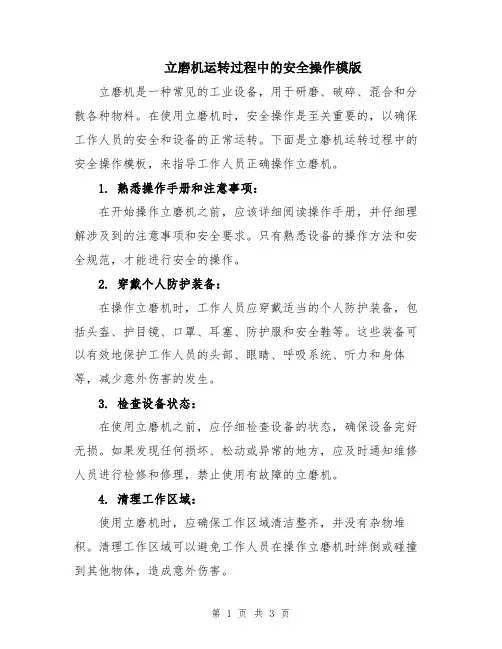

立磨机运转过程中的安全操作模版立磨机是一种常见的工业设备，用于研磨、破碎、混合和分散各种物料。

在使用立磨机时，安全操作是至关重要的，以确保工作人员的安全和设备的正常运转。

下面是立磨机运转过程中的安全操作模板，来指导工作人员正确操作立磨机。

1. 熟悉操作手册和注意事项：在开始操作立磨机之前，应该详细阅读操作手册，并仔细理解涉及到的注意事项和安全要求。

只有熟悉设备的操作方法和安全规范，才能进行安全的操作。

2. 穿戴个人防护装备：在操作立磨机时，工作人员应穿戴适当的个人防护装备，包括头盔、护目镜、口罩、耳塞、防护服和安全鞋等。

这些装备可以有效地保护工作人员的头部、眼睛、呼吸系统、听力和身体等，减少意外伤害的发生。

3. 检查设备状态：在使用立磨机之前，应仔细检查设备的状态，确保设备完好无损。

如果发现任何损坏、松动或异常的地方，应及时通知维修人员进行检修和修理，禁止使用有故障的立磨机。

4. 清理工作区域：使用立磨机时，应确保工作区域清洁整齐，并没有杂物堆积。

清理工作区域可以避免工作人员在操作立磨机时绊倒或碰撞到其他物体，造成意外伤害。

5. 断电并锁定设备：在进行立磨机的维修、保养或清洁时，应首先切断电源，并确保设备锁定，以防止意外启动。

只有在确保设备处于安全状态时，才能进行维修和保养工作。

6. 正确调整磨盘和刀具：在操作立磨机之前，应根据不同物料的要求，正确调整磨盘和刀具的位置和角度。

确保磨盘和刀具安装稳固，不松动，以免在运转过程中发生意外。

7. 控制进料速度：在投料过程中，控制进料速度是非常重要的。

应根据不同物料的性质和要求，适当调整进料速度，以避免过量进料导致设备堵塞或过度压力引起意外事故。

8. 定期检查润滑系统：立磨机的润滑系统对设备的正常运转至关重要。

因此，应定期检查润滑系统的工作情况，保证润滑油的充足和正常流通。

如果发现润滑系统存在问题，应立即进行检修和更换润滑油。

9. 避免超负荷操作：在操作立磨机时，应避免超负荷操作。

原料立磨一、立磨结构1、主电机，型号：YRKK900-6;额定功率：3800kw；额定电压：10kv；额定功率：50hz；额定转速：990－995r/min；电机轴承为滑动轴承，采用稀油强制润滑，润滑油为：46#抗磨液压油。

每次在开主电机时，必须要确认润滑油站运转正常，油标上显示正常油位。

2、主减速机，a、型号：WPU-200C;WPU-为垂直磨辊立磨设计的行星减速机系统200－减速机的尺寸“C”－”FLS”立磨型号额定功率：3770KW额定输入速度：995/min额定输出速度：25/min主要尺寸：4747×3860×2690mm输入轴高度：850mm重量：105吨b、润滑油站润滑油型号：矿物质油壳牌320推力轴承瓦温度：最小20℃，最大85℃订单号：03－030813－02减速机使用注意事项：a、减速机不允许反转，b、最大的允许力矩不能超过，3、磨盘磨盘的直径为5000mm，磨盘的转速25.0r/min磨盘通过两个大直径的圆柱销和几个大直径螺栓与立式出轴减速机连接，在磨盘上（图1）有一圈由Cr合金或Ni合金白铸铁制造的耐磨件（18）所组成的圆形磨轨。

耐磨件（18）用定位夹铁（11）将其压紧在磨盘之上。

安装于磨盘圆周的挡料环顶环（08）起一定的挡料作用，使物料在磨盘上形成一定的厚度。

在磨盘通过立磨隔板/加强板的位置安装有一扣合密封（16）。

4、刮料板（14）安装在磨盘的下边缘，这样通过喷嘴环落在隔板上的物料就可以被刮到物料的出口处卸出。

5、磨机底板，底板上有耐磨浇注料，可修复6、外循环物料出口7、回转所风喂料机，回转下料器适用于粘性物料;比三道锁风下料器更简单;废气需用量小;喂料更连续;壳体内装有易弯曲和耐磨的橡胶;喷射压缩空气防止粘性物料粘结.8、喂料溜子，装有不锈钢耐磨衬板9、磨机壳体，装有中碳钢衬板，可以补焊10、环形喷嘴环，喷嘴环（24）由一些组件组成。

组件用螺栓连接在支撑环（22）上。

立磨的操作参数控制要点1、控制合适的料层厚度立磨是料床粉碎设备，在设备已定型的条件下，粉碎效果取决于物料的易磨性及所施加的拉紧力和承受这些挤压力的物料量。

拉紧力的调整范围是有限的，如果物料难磨，新生单位表面积消耗能量较大，此时若料层较厚，吸收这些能量的物料量增多，造成粉碎过程产生的粗粉多而达到细度要求的减少，致使产量低、能耗高、循环负荷大、压差不易控制，使工况恶化。

因此，在物料难磨的情况下，应适当减薄料层厚度，以求增加在经过挤压的物料中合格颗粒的比例。

反之，如果物料易磨，在较厚的料层时也能产生大量的合格颗粒，应适当加厚料层，相应地提高产量。

否则会产生过粉碎和能源浪费。

控制合适的料层厚度、稳定的料层是立磨料床粉磨的基础,是磨机正常运转的关键。

料层太厚，粉磨效率降低；料层太薄引起剧烈振动。

料层的厚度受各操作参数的影响：如研磨压力过高，产生粉料多，料层变薄；研磨压力过低，磨盘物料变粗，相应的吐渣较多，料层变厚。

磨内风速提高，增加内循环，料层变厚，降低风速，减少内部循环，料层变薄。

磨盘上的料层稳定，磨机才能稳定运行，才能高产。

料层变薄时可以采取以下措施：适当降低研磨压力，适当的增加喂料量，提高选粉机的转速，增加内部循环量；根据磨机出口温度适当控制磨内喷水量，以增加物料的内磨擦系数，从而增加料层的厚度。

磨机料层厚度反应磨机工况的一个重要参数，料层厚度的影响因素有：物料、选粉机、用风（风量与风温）、磨机喷水、研磨压力、喷口环、挡料环等。

一般情况下，对一个立磨系统，一定的物料、研磨压力对应一定的料层厚度。

理论上说，料层厚度应为磨辊直径的2%±20mm，一般系统用风越大，风温越低，磨内喷水越多，喂料量越多，研磨压力越低，所对应的料层越厚，反之依然。

在中控操作中，可以通过这些操作方法对料层厚度进行调整，但是，这些调整是小范围内的调整，如果中控操作上无法对料层得到有效的调整、控制，可以进行以下方法进行调整。

立磨操作员培训教材辊式磨亦称立磨，属风扫磨的一种。

第一台来歇磨于1925年用于发电站磨制烟煤，1935年在德国用于水泥工业，随后才开始在欧洲、美国、加拿大等国水泥工业应用。

20世纪50年代以前，辊式磨由于结构、材质等原因，仅用于水泥工业的煤粉制备，1960年才开始在欧洲的水泥厂用于粉磨含水量5％～10％的软质原料。

70年代以来，由于辊式磨在结构及材质上的改进，并且使用液力压紧的磨辊代替弹簧压紧磨辊，设备逐渐大型化。

特别是世界能源危机之后，燃料及电价上升，促进了辊式磨的迅速发展。

目前，辊式磨已有十多种类型。

特别是利用辊式磨作为生料终粉磨已成为国内外新建水泥生产线的首选方案。

与钢球磨相比，辊式磨具有如下优点：（1）由于是料床粉磨，物料在磨内受到碾压、剪切、冲击力作用，粉磨方式合理，并且磨内气流可将磨细的物料及时带出，避免过粉碎，物料在磨内停留时间一般为2～4min（球磨机15～20min），故粉磨效率高，能耗较低。

从整个磨机系统来讲，电耗可降低10％～30％。

（2）入磨热风从环缝喷入，风速大，磨内通风截面积也大，阻力小，通风能力强，烘干效率高。

利用窑尾废气可烘干水分8％的物料，如设有热风炉可烘干15％～20％水分的物料。

（3）允许入磨物料的粒度较大，一般可达磨辊直径的5％，大型磨入磨物料粒度可高达100～150mm，因而可省略第二段破碎，节约投资。

（4）磨内设有选粉设备，不需增设外部循环装置，可节约日常维护费用。

（5）物料在磨内停留时间短，生产调节反应快，易于对生料成分及细度调节控制，也便于实现操作自动化。

（6）生产适应性强，可处理粗细混杂及掺有金属杂物的物料。

（7）设备布置紧凑，建筑空间小，可露天设置或采用轻结构的简易厂棚，不必采用重型或结构复杂的建筑物，故设备及土建投资均较低。

（8）磨机机构及粉磨方式合理，整体密封较好，噪音低，扬尘少，有利于环境保护。

我厂选用的是合肥中亚建材有限公司生产的HRM3700E立式辊磨。

㈠抬辊步骤⑴首先要将控制柜上面打到手动位置。

1 ，将现场控制柜打到手到位置。

2 ，比如单独抬1 号磨辊，首先将1 号磨辊的工作油缸上腔的手动阀打到开的位置，将2 ，3 ，4 关闭。

然后将电磁阀1 打到中间位置(工作油缸下腔开通)，电磁阀2,3 ，4 打到通电位置(工作油缸下腔关闭)。

3 ，电磁5 打到中间位置(常开阀)。

4 ，换向阀，卸荷阀，比例阀打到通电位置。

5 ，观察和问询磨里面可有人检修，确定安全。

6 ，启动高压油泵。

7 ，调节比例阀旋扭，将压力调到7.5MPa 。

(对应3V)8 ，观察磨辊抬的高度，磨辊抬的高度合理就将电磁阀1 打到通电位置(也就是将1 号磨辊锁住)。

9 ，将比例阀回零，停高压油泵。

10 ，如果接下来要是1 号磨辊自由落辊，只要首先将换向阀打到中间位置，然后将电磁阀1 断电，这时候1 号磨辊就在自重的条件下自由落下。

11 ，比如4 个磨辊一起抬，就是将4 个磨辊手动阀打到通的位置，电磁阀1，2 ，3 ，4 打到中间位置，电磁阀5 打到中间位置，换向阀，卸荷阀，比例阀打到通电位置。

观察是否可具备启动泵的条件，最后启动油泵，调节比例阀。

看哪个磨辊抬的高度已经达到合理的高度，就将那个磨辊对应的电磁阀得电，相应完成其它一个磨辊，最后停泵。

㈡如果磨辊抬起来后再落下来原因有1，管道漏油(处理漏油部位)2 掉下来的那个磨辊电磁阀不得电， (检查电磁阀是否有电)。

3 电磁阀阀芯卡死， (清洗阀芯)4 ，油缸内漏(更换密封装置，通知厂家过来处理)㈢加压落辊1 ，将手动阀打开。

2 ，将电磁阀1 ，2 ，3 ，4 打到中间位置。

3 ，电磁阀5 打到中间位置。

4 ，换向阀，卸荷阀打到中间位置。

5 ，比例阀打到通电位置。

6 ，启动加压油泵，调节比例阀，得到相应的压力。

观察工作压力表，工作压力表会慢慢增加，直到达到给定的压力值。

7 ，如果工作压力表慢慢下降原因有；1 ，管道焊接和连接地方漏油。

(处理漏油地方)2 ，卸荷阀阀芯脏(清洗阀芯)。
