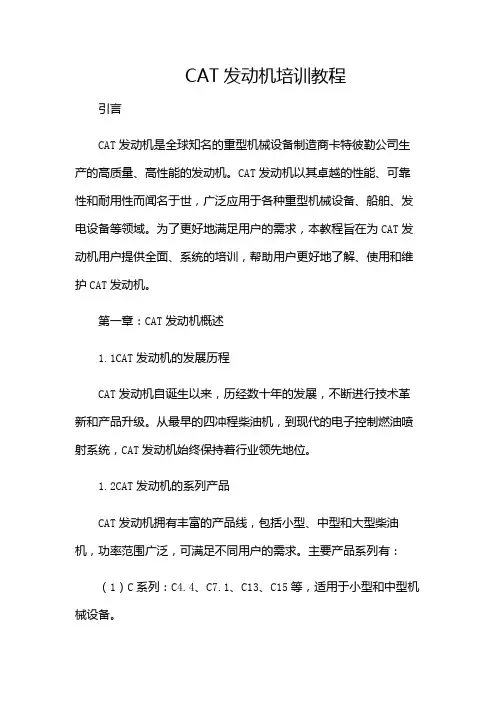

CAT发动机培训教程引言CAT发动机是全球知名的重型机械设备制造商卡特彼勒公司生产的高质量、高性能的发动机。
CAT发动机以其卓越的性能、可靠性和耐用性而闻名于世，广泛应用于各种重型机械设备、船舶、发电设备等领域。
为了更好地满足用户的需求，本教程旨在为CAT发动机用户提供全面、系统的培训，帮助用户更好地了解、使用和维护CAT发动机。
第一章：CAT发动机概述1.1CAT发动机的发展历程CAT发动机自诞生以来，历经数十年的发展，不断进行技术革新和产品升级。
从最早的四冲程柴油机，到现代的电子控制燃油喷射系统，CAT发动机始终保持着行业领先地位。
1.2CAT发动机的系列产品CAT发动机拥有丰富的产品线，包括小型、中型和大型柴油机，功率范围广泛，可满足不同用户的需求。
主要产品系列有：（1）C系列：C4.4、C7.1、C13、C15等，适用于小型和中型机械设备。
（2）ACERT系列：ACERT技术是CAT发动机的核心技术之一，通过先进的燃烧优化和排放控制技术，实现高效、环保的动力输出。
（3）3400系列：3406E、3412E等，适用于大型机械设备、船舶和发电设备。
第二章：CAT发动机的工作原理与构造2.1工作原理CAT发动机是一种四冲程柴油机，其工作原理包括进气、压缩、燃烧和排气四个过程。
通过这四个过程的循环往复，实现发动机的动力输出。
2.2发动机构造（1）气缸体：是发动机的主体部分，承担着承受高温、高压气体压力的重要任务。
（2）曲轴连杆机构：将活塞的直线运动转换为曲轴的旋转运动，实现动力输出。
（3）燃油系统：负责将燃油喷入气缸内，与空气混合后进行燃烧。
（4）冷却系统：通过循环水冷却发动机，保持发动机工作温度稳定。
（5）润滑系统：为发动机各运动部件提供润滑，降低磨损。
（6）电子控制系统：通过电子控制单元（ECU）对发动机各系统进行精确控制，实现高效、环保的动力输出。

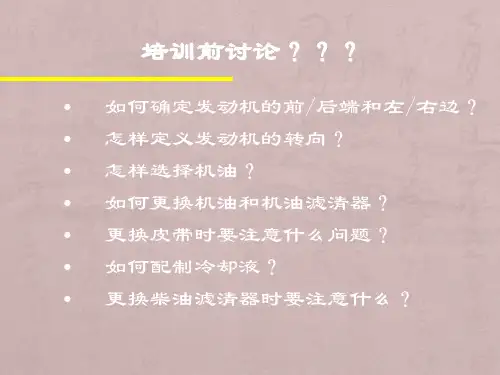

第三章：CAT发动机的使用与维护3.1使用注意事项（1）确保发动机的运行环境符合要求，避免在高温、高湿、高海拔等恶劣环境下长时间运行。

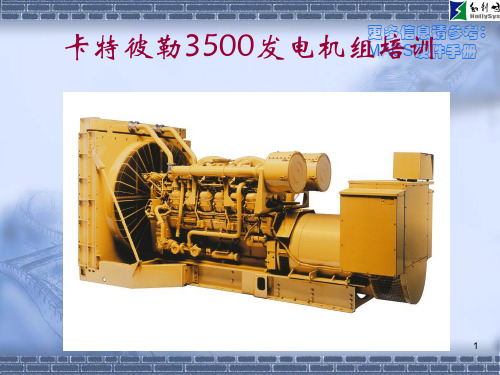

. 系列电喷发动机结构介绍第一部分– 3500B 介绍3500 系列发动机FIG. 11980 年开始投入生产的，用来替代已服役20 年D399 发动机。
FIG. 1 3500B系列发动机是在发动机单缸功率Production Date Product1980Phase 01985Phase 11988Phase 21995 B Series2000 B HD3500发动机基础上设计的；Maximum Rating100 kW/cyl.112.5 kW/cyl.125 kW/cyl.137.5 kW/cyl.150 kW/cyl.3500系列发动机已被证明是非常成功的机型；而列引进了先进的电喷技术，将为用户带来更大的收益；3500B系FIG. 13500B系列采用电子喷射技术和电子单体泵等先进技术，因而具有：•更低的尾气排放；•较少白烟产生；•提高燃油经济性和功率输出；•提高了诊断和检测性能；发动机规格FIG. 23508B 是双涡轮增压器，中V8 柴油发动机冷，排量：34.5 L (2105 cu. In.)冲程：170 mm ( 6.7 in )缸径：190 mm ( 7.5 in )额定功率：1500 HPFIG. 23508B 发电机组有效功率1482 BHp @1800rpm ( 备用发电机组）3508B 船机 有效功率FIG. 21000~1100 BHp @ 1600rpm或 1800 rpm 1500 BHp @ 1925 rpm ( “E ” Rating)FIG. 33512B 是四涡轮增压器，中V12 柴油发动机冷，排量为51.8 升(3158 cu. In.)冲程：170 mm ( 6.7 in )缸径：190 mm ( 7.5 in )额定功率：2250 HPFIG. 33512B 发电机组有效功率2168 BHp @1800rpmFIG. 33512B 船机是双涡轮增压器有效功率1500 ~1650 BHp @ 1600 rpm1500 ~1650 BHp @ 1925 rpm (“A”“B”“C” Rating)2100 BHp ( “D” Rating)2250 BHp @ 1925 rpm ( “E” Rating)FIG. 43516B 是四涡轮增压器，中V16 柴油发动机冷，排量为69 升(4211 cu. In.)冲程：170 mm ( 6.7 in )缸径：190 mm ( 7.5 in )额定功率：3500 HPFIG. 43516B 发电机组有效功率2876 BHp @ 1800 rpmFIG. 43512B 船机是双涡轮增压器有效功率2000 ~3000 BHp @ 1600 ~ 1925 rpm (“A” ~ “E” Rating)所有的四冲程 FIG. 43500B 系列发动机都是：60 ° V 型夹角冲程： 缸径： 170 mm ( 6.7 in ) 190 mm ( 7.5 in )产品特点：3500B 配有FIG. 5ADEMII ECM ECM 提供精确的喷油时间和自诊断功能。

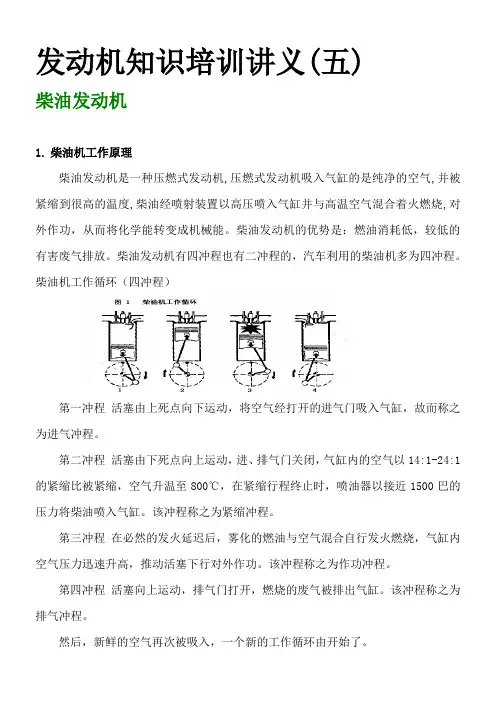

发动机知识培训讲义(五)柴油发动机1.柴油机工作原理柴油发动机是一种压燃式发动机,压燃式发动机吸入气缸的是纯净的空气,并被紧缩到很高的温度,柴油经喷射装置以高压喷入气缸并与高温空气混合着火燃烧,对外作功，从而将化学能转变成机械能。
柴油发动机的优势是：燃油消耗低，较低的有害废气排放。
柴油发动机有四冲程也有二冲程的，汽车利用的柴油机多为四冲程。
柴油机工作循环（四冲程）第一冲程活塞由上死点向下运动，将空气经打开的进气门吸入气缸，故而称之为进气冲程。
第二冲程活塞由下死点向上运动，进、排气门关闭，气缸内的空气以14:1-24:1的紧缩比被紧缩，空气升温至800℃，在紧缩行程终止时，喷油器以接近1500巴的压力将柴油喷入气缸。
该冲程称之为紧缩冲程。
第三冲程在必然的发火延迟后，雾化的燃油与空气混合自行发火燃烧，气缸内空气压力迅速升高，推动活塞下行对外作功。
该冲程称之为作功冲程。
第四冲程活塞向上运动，排气门打开，燃烧的废气被排出气缸。
该冲程称之为排气冲程。
然后，新鲜的空气再次被吸入，一个新的工作循环由开始了。
2.柴油发动机的整体构造柴油机由许多机构和装置组成,其机构型式很多,不同机型每一种机构的机构不必然相同,但这些机构的一起的目的是使发动性能专门好的进行工作循环,将燃烧产生的热能转变成机械能,保证发动机长期正常工作。
发动机由以下机构和系统组成：1．机体机体组成发动机的骨架，所有的运动件都装在它上面，而且其本身的许多部份又别离为曲柄连杆机构、配气机构、供给系、冷却系、润滑系的组成部份。
汽缸盖和汽缸壁一起组成燃烧室的一部份，是经受高温与高压的机件。
2．曲柄连杆机构曲柄连杆机构是发动机的要紧运动件，它们的作用是将活塞在气缸中往复运动转变成曲轴的旋转运动，在膨胀行程中气缸内气体对活塞顶的压力通过曲柄连杆机构的传递变成扭矩输出，因此它是往复式发动机传递动力的机构。
3．配气机构配气机构的作用是使新鲜空气及时冲入气缸并从气缸及时排出废气。
01发动机基础知识Chapter01020304活塞下行，进气门打开，吸入空气和燃油混合物。
吸气冲程活塞上行，所有气门关闭，将空气和燃油混合物压缩。
压缩冲程火花塞点燃压缩后的混合物，产生高温高压气体推动活塞下行。
做功冲程活塞再次上行，排气门打开，排出燃烧后的废气。
排气冲程内燃机工作原理汽油发动机柴油发动机天然气发动机030201发动机类型及特点发动机性能指标功率扭矩燃油消耗率排放性能02CAT发动机技术特性Chapter燃油系统技术高压共轨燃油喷射技术提供精确的燃油喷射量和喷射时间，优化燃烧过程，降低排放。
电子控制单元（ECU）根据发动机工况和驾驶员需求，实时调整燃油喷射策略，实现最佳性能。
燃油滤清器过滤燃油中的杂质和水分，保证燃油清洁度，延长发动机寿命。
进排气系统技术可变气门正时技术01废气再循环（EGR）技术02高效涡轮增压器03冷却与润滑系统技术强制循环冷却系统机油润滑系统油水分离器涡轮增压技术中冷器废气涡轮增压器降低增压后的空气温度，提高空气密度，进一步提升发动机功率。
涡轮增压控制系统03CAT发动机结构组成与工作原理Chapter曲柄连杆机构组成及作用组成作用配气机构组成及作用组成作用定时开启和关闭各气缸的进、排气门，使新鲜的可燃混合气（汽油机）或空气（柴油机）得以及时进入气缸，废气得以及时从气缸排出。
燃油供给系统组成及作用组成由燃油箱、燃油泵、燃油滤清器、喷油器等组成。
作用根据发动机各种不同工况的要求，配制出一定数量和浓度的可燃混合气，供入气缸，使之在临近压缩终了时点火燃烧而膨胀做功。
最后，供给系统还应将燃烧产物--废气排入大气中。
点火系统组成及作用组成作用04CAT发动机故障诊断与排除方法Chapter常见故障现象及原因分析发动机启动困难发动机功率下降发动机过热发动机异响01020304初步检查仪器检测听诊检查部件检查故障诊断流程和方法典型故障排除案例分享发动机启动困难。
经过检查发现点火线圈损坏，更换后故障排除。

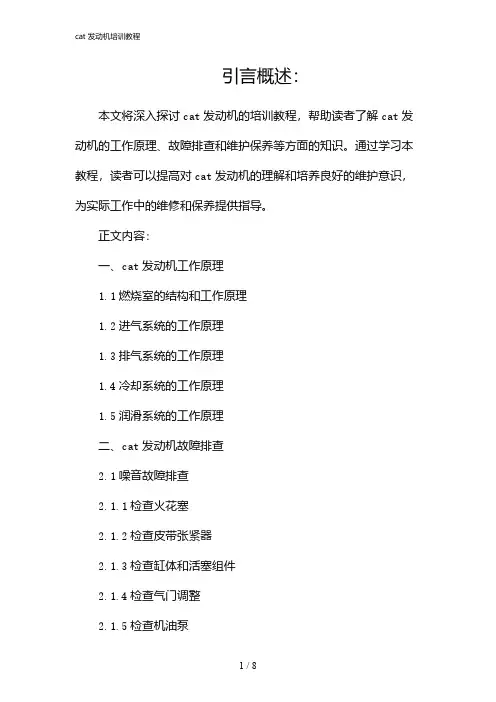

引言概述：本文将深入探讨cat发动机的培训教程，帮助读者了解cat发动机的工作原理、故障排查和维护保养等方面的知识。
通过学习本教程，读者可以提高对cat发动机的理解和培养良好的维护意识，为实际工作中的维修和保养提供指导。
正文内容：一、cat发动机工作原理1.1燃烧室的结构和工作原理1.2进气系统的工作原理1.3排气系统的工作原理1.4冷却系统的工作原理1.5润滑系统的工作原理二、cat发动机故障排查2.1噪音故障排查2.1.1检查火花塞2.1.2检查皮带张紧器2.1.3检查缸体和活塞组件2.1.4检查气门调整2.1.5检查机油泵2.2运转故障排查2.2.1检查燃油系统2.2.2检查节气门和油门传动系统2.2.3检查点火系统2.2.4检查冷却系统2.2.5检查润滑系统2.3冷却故障排查2.3.1检查水泵2.3.2检查水箱和散热器2.3.3检查水管和冷却液2.3.4检查温度传感器2.3.5检查散热风扇2.4润滑故障排查2.4.1检查机油泵2.4.2检查机油滤清器2.4.3检查机油通道2.4.4检查活塞环和曲轴箱2.4.5检查润滑油压2.5排放故障排查2.5.1检查废气处理系统2.5.2检查排气管和催化器2.5.3检查氧传感器2.5.4检查电子控制单元（ECU）2.5.5检查排放管路和接口三、cat发动机的维护保养3.1机油更换及滤清器更换3.2气缸盖和活塞环的检查及清洁3.3水泵和冷却系统的保养3.4燃油添加剂的选择与使用3.5点火系统和电源线的检查与更换四、cat发动机的常见问题与解决方法4.1启动困难的解决方法4.2性能不佳的解决方法4.3发动机过热的解决方法4.4漏油问题的解决方法4.5进气问题的解决方法五、总结本文通过对cat发动机的工作原理、故障排查和维护保养等方面的详细阐述，帮助读者深入理解和掌握cat发动机的相关知识。
只有充分了解发动机的工作原理，才能准确快速地排查故障，保养维护工作也能更加有效和有目的地进行。
