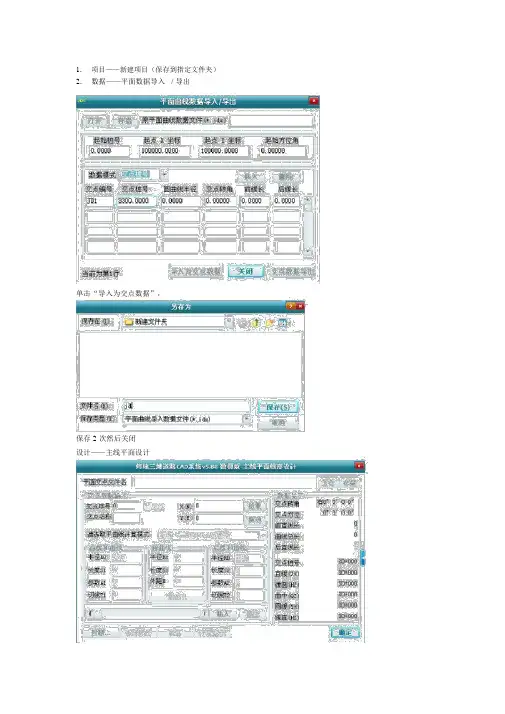

1.项目——新建项目（保存到指定文件夹）2.数据——平面数据导入 / 导出单击“导入为交点数据”，保存 2 次然后关闭设计——主线平面设计插入滚动条没有数据数据——平面数据导入/ 导出单击“打开”并选再单击“导入为交点数据”并选，然后关闭。

设计——主线平面设计拉插入滚动条看数据是否导入，再单击“计算绘图”输入命令 :zoom按回车输入命令 :a按回车看到主线平面图，并把图放大设计——主线平面设计单击“存盘”，然后确定再删除主线平面图7．数据——纵断面数据输入单击“打开”，导入地面线高程，并“保存”8．数据——横断面数据导入9.项目——项目管理器导入“横断面地面线文件”单击“属性”修改设计信息然后点“项目文件”，并“保存退出”10.数据——纵横断面数据检查若出现问题则返回：项目——纬地项目中心，开始检查：横纵断面地面线，检查完后点保存并退出再返回：数据——纵横断面数据检查，直到检查无误11.项目——设计向导下一步下一步：单击鼠标右键选择“充满”，输入“详细数据”下一步：单击“自动计算超过加宽”12.设计——纵断面设计单击“插入”，然后确定输入命令 :zoom按回车输入命令 :a按回车再单击：设计——纵断面设计先单击“选点”，按esc，再单击“插入”选线，进行纵坡拉伸，然后单击“存盘”进行保存存盘后删除纵断面设计图13.设计——纵断面绘图对“绘图栏目选择”进行选择，然后单击“搜索全线”再单击“批量绘图”输入图框起始页码生成“路线纵断面图”并保存（保存到对应文件夹），并关闭CAD 图14.打开新 cad 图设计——路基计算设计，单击“搜索全线”，然后单击“计算”14.设计——横断设计绘图单击“设计绘图”，生成路基横断面设计图，并保存15.表格——输出土方计算表单击“计算输出”，生成“每公里土石方数量表”，并保存。

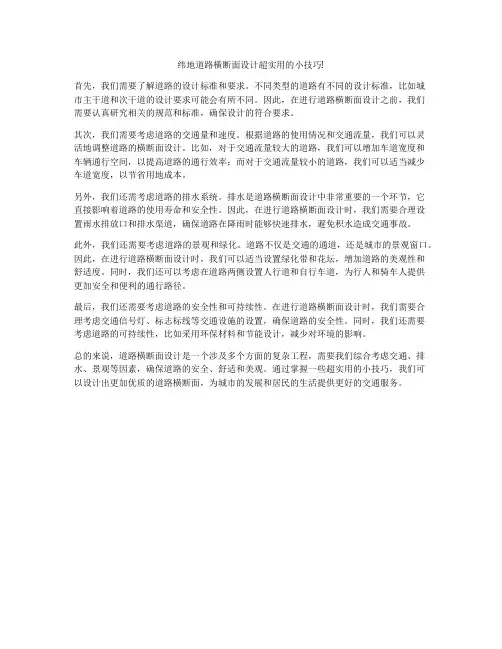

纬地详细横断面设计技术手册纬地详细横断面设计技术手册1.引言横断面设计是指在地理、地质或土木工程中针对特定地区或项目，通过精确测量和分析，确定该地区或项目的纬地详细横断面，以便进行相关工程设计和规划。

2.数据收集2.1 地理数据收集在进行纬地详细横断面设计之前，需要收集地理数据，包括地形图、地理位置、气候数据等，以帮助确定特定地区的地理特征。

2.2 地质数据收集地质数据的收集对于纬地详细横断面设计至关重要。

需要收集地质勘探数据、地质图、地质构造、岩石性质等信息，以分析该地区的地质特征和潜在的风险。

2.3 气象数据收集在进行纬地详细横断面设计时，需要考虑气象因素对横断面的影响。

因此，需要收集气象数据，包括降水量、温度、风速等信息，以评估气候条件对横断面的影响。

3.纬地详细横断面设计方法3.1 地形解译根据地形图和其他地理数据，进行地形解译，以获取地区的地形特征。

可以使用数字高程模型（DEM）来地表高程数据。

3.2 地质分析根据收集的地质数据，进行地质分析，包括地质构造、岩石性质等方面。

通过对地质特征的分析，可以了解地质条件对横断面的影响。

3.3 土壤分析土壤分析是横断面设计中的重要一步。

通过对土壤性质的分析，可以了解土壤的承载能力、渗透性等特性，从而确定适当的设计参数。

3.4 水文分析水文分析是横断面设计中的关键步骤，涉及降水量、径流量、地表径流等方面。

通过水文分析，可以确定横断面的排水系统和水资源规划。

4.纬地详细横断面设计要点4.1 横断面要素在纬地详细横断面设计中，需要考虑道路、河流、管道等要素的布置和设计。

对于道路，需要确定路面宽度、边坡设计、标志标线等要素。

4.2 横断面剖面针对特定的横断面要素，进行剖面设计，通过对剖面的详细设计，可以保证工程建设的安全性和稳定性。

4.3 横断面设计参数横断面设计中需要考虑参数，包括最大坡度、最大切坡比、边坡稳定系数等。

通过合理设置这些参数，可以保证工程设计的可行性和安全性。

纬地软件横断面详细设计功能用户手册纬地横断面详细设计程序用户手册西安纬地软件2009.08编制目录1. 前言 (3)1.1公路CAD技术新的发展和需求 (3)1.2智能模板设计技术的研究与开发 (4)1.3应用智能模板技术应注意的问题 (8)2．设计方法和流程 (11)2.1 常规的横断面设计步骤（原纬地应用步骤） (11)2.2 详细横断面设计步骤 (11)3 详细横断面设计 (12)3.1 设计参数控制文件（.CTR）输入 (12)3.2 程序主要功能 (13)3.3标准横断面定制 (18)3.4 边沟、排水沟、截水沟等部件的定制与添加 (31)3.5 横断面绘图模板的修改 (44)3.6 横断面绘图模板定制 (51)4 绘制典型平纵横面设计图 (54)4.1 生成编码文件 (54)4.2 生成带有编号的路线平面图 (54)4.3 纵断面图的绘制 (55)4.4 排水纵断面绘图 (56)4.5 带有不同地质分层标识和PST层、绘图页号的横断面图绘制(57)4.6 带有洪水位标识的横断面图绘制 (58)4.7 分离式路基断面的处理 (60)4.8 自动生成挖台阶处理的横断面图绘制 (62)5 生成各种计算表 (64)5.1 直曲转角表 (64)5.2 竖曲线表 (64)5.3 逐桩坐标表 (64)5.4 绘制横断面表和超高列表 (64)5.5 土方计算表 (65)6 结束语 (67)附录： 1公式语法中的常用函数 (68)2 横断面绘图模板关键字 (69)3 纵断面绘图模板关键字 (72)横断面详细设计程序用户手册1．前言我国公路工程计算机辅助设计技术（以下简称公路CAD技术）的发展已经约有半个世纪时间了，随着我国大规模基础建设的步伐，公路几何设计CAD软件和技术也取得了长足的发展，经历了从甩掉图板阶段，到交互式设计阶段，目前正在向集成化、协同化和智能化阶段和方向发展。
