纬地软件专业教程总的⽬录第⼀部分纬地道路辅助设计系统教程( HintCAD V5.0~6.0 ).2.1 常规公路施⼯图设计项⽬（对于⼯程可⾏性研究或初步设计项⽬，根据需要简略应⽤下述有关内容）1）点击“项⽬”→“新建项⽬”，指定项⽬名称、路径，新建公路路线设计项⽬。
2）点击“设计”→“主线平⾯设计”（也可交互使⽤“⽴交平⾯设计”），进⾏路线平⾯线形设计与调整；直接⽣成路线平⾯图，在“主线平⾯设计”（或“⽴交平⾯设计”）对话框中点击“保存”得到*.jd数据和*.pm数据。
3）点击“表格”→“输出直曲转⾓表”功能⽣成路线直线、曲线转⾓表。
4）点击“项⽬”→“设计向导”，根据提⽰⾃动建⽴：路幅宽度变化数据⽂件（*.wid）、超⾼过渡数据⽂件（*.sup）、设计参数控制⽂件（*.ctr）、桩号序列⽂件（*.sta)等数据⽂件。
5）点击“表格”→“输出逐桩坐标表”功能⽣成路线逐桩坐标表。
6）使⽤“项⽬管理”或利⽤“HintCAD专⽤数据管理编辑器”结合实际项⽬特点修改以下数据⽂件：路幅宽度变化数据⽂件（*.wid）、超⾼过渡数据⽂件（*.sup）、设计参数控制数据⽂件（*.ctr）等，这些数据⽂件控制项⽬的超⾼、加宽等过渡变化和横断⾯设计情况。
7）点击“数据”→“纵断数据输⼊”输⼊纵断⾯地⾯线数据（*.dmx）；“数据”→“横断数据输⼊”功能输⼊横断⾯地⾯线数据（*.hdm）；并在项⽬管理器中添加该数据⽂件。
8）点击“设计”→“纵断⾯设计”进⾏纵断⾯拉坡和竖曲线设计调整，保存数据⾄*.zdm ⽂件中。
9）点击“设计”→“纵断⾯绘图”⽣成路线纵断⾯图，同时根据设计参数控制⽂件（*.ctr），标注各类构造物，点击“表格”→“输出竖曲线表”计算输出纵坡、竖曲线表。
10）点击“设计”→“路基设计计算”，⽣成路基设计中间数据⽂件（*.lj）；并可由路基设计中间数据⽂件，点击“表格”→“输出路基设计表”计算输出路基设计表。
纬地道路设计软件( HintCAD)教程目录第一章系统主要功能与常规应用步骤 (4)1.1系统主要功能 (4)1.2系统应用常规步骤 (9)1.3系统版本与安装说明 (11)第二章纬地设计向导与项目管理 (21)2.1纬地设计向导 (21)2.2项目管理 (27)2.3纬地项目中心 (30)第三章路线平面线形设计 (32)3.1前言 (32)3.2平面线形设计方法之一“曲线设计法” (32)3.3平曲线的设计方法之二“交点设计法” (46)3.4平面自动分图 (51)第四章纵、横断面数据准备与纵断面设计绘图 (56)4.1纵断面地面线数据输入 (56)4.2横断面地面线数据输入 (56)4.3纵断面动态拉坡设计 (57)4.4路线纵断面图绘制 (61)4.5边沟、排水沟沟底标高设计 (63)第五章路基设计计算 (65)5.1路基设计计算 (65)5.2路基超高与加宽的计算 (66)第六章参数化横断面设计绘图............................................... 错误!未定义书签。
6.1横断面设计与绘图 ................................................................... 错误!未定义书签。
6.2横断面修改................................................................................ 错误!未定义书签。
6.3挖台阶处理................................................................................ 错误!未定义书签。
6.4横断面重新分图........................................................................ 错误!未定义书签。
纬地横断面详细设计程序用户手册西安纬地软件2009.08编制目录1。
前言 (3)1.1公路CAD技术新的发展和需求 (3)1.2智能模板设计技术的研究与开发 (4)1。
3应用智能模板技术应注意的问题 (8)2．设计方法和流程 (11)2。
1 常规的横断面设计步骤(原纬地应用步骤） (11)2.2 详细横断面设计步骤 (11)3 详细横断面设计 (12)3。
1 设计参数控制文件(。
CTR)输入 (12)3。
2 程序主要功能 (13)3。
3标准横断面定制 (18)3。
4 边沟、排水沟、截水沟等部件的定制与添加 (31)3。
5 横断面绘图模板的修改 (44)3.6 横断面绘图模板定制 (51)4 绘制典型平纵横面设计图 (54)4。
1 生成编码文件 (54)4。
2 生成带有编号的路线平面图 (54)4.3 纵断面图的绘制 (55)4。
4 排水纵断面绘图 (56)4.5 带有不同地质分层标识和PST层、绘图页号的横断面图绘制 (57)4.6 带有洪水位标识的横断面图绘制 (58)4。
7 分离式路基断面的处理 (60)4。
8 自动生成挖台阶处理的横断面图绘制 (62)5 生成各种计算表 (64)5.1 直曲转角表 (64)5.2 竖曲线表 (64)5。
3 逐桩坐标表 (64)5。
4 绘制横断面表和超高列表 (64)5.5 土方计算表 (65)6 结束语 (67)附录： 1公式语法中的常用函数 (68)2 横断面绘图模板关键字 (69)3 纵断面绘图模板关键字 (72)横断面详细设计程序用户手册1．前言我国公路工程计算机辅助设计技术（以下简称公路CAD技术）的发展已经约有半个世纪时间了，随着我国大规模基础建设的步伐，公路几何设计CAD软件和技术也取得了长足的发展，经历了从甩掉图板阶段，到交互式设计阶段，目前正在向集成化、协同化和智能化阶段和方向发展.虽然我国公路CAD技术的发展起步晚于西方欧美等发达国家，但是改革开发以来,我国在世界范围内日渐增多的大规模公路尤其高速公路建设的需求成为公路CAD技术及相关技术发展的最大的推动力。
纬地横断面详细设计程序用户手册纬地软件2013.05编制目录1．前言 (2)1.1 公路CAD技术新的发展和需求 (3)1.2 智能模板设计技术的研究与开发 (4)1.2.1 模板设计技术 (4)1.2.2 模板绘图技术 (5)1.2.3 智能模板设计技术的优势和特点 (5)1.2.4 提高模板设计技术易用性和模板自定义的效率 (7)1.3 应用智能模板技术应注意的问题 (8)2．设计方法和流程 (11)2.1 常规的横断面设计步骤（原纬地应用步骤） (11)2.2 详细横断面设计步骤 (11)3．横断面详细设计 (12)3.1 设计参数控制文件（.CTR）输入 (12)3.2 程序主要功能 (13)3.3 标准横断面定制 (20)3.3.1 常规横断面设计模版定制和修改方法 (20)3.3.2 路面结构层编辑 (21)3.3.3 垫层、PST层编辑 (22)3.3.4 边沟参数编辑 (23)3.3.5 填方边坡参数编辑 (23)3.3.6 挖方边坡参数编辑 (25)3.3.7边坡反向计算绘图 (26)3.3.8反压护坡绘制 (26)3.3.9排水沟参数编辑 (27)3.3.10 截水沟参数编辑 (30)3.3.11用地界碑参数编辑 (32)3.3.12 地面线裁剪 (32)3.3.13 清表线的生成及其参数编辑 (33)3.3.14换填线的生成及其参数编辑 (33)3.3.15 铺底线的生成及其参数编辑 (34)3.3.16地质线的生成及其参数编辑 (35)3.3.17 添加刷坡或砌护 (36)3.3.18 断面设计样式复制和粘贴 (36)3.4 边沟、排水沟、截水沟等部件的定制与添加 (37)3.4.1部件库的定制、建立与维护 (39)3.4.2横断面图中的部件添加 (48)3.4.3部件库的维护 (51)3.5 横断面绘图模板的修改 (51)3.5.1图框标签 (52)3.5.2数据栏标签 (52)3.5.3数据标签 (53)3.5.4 多段线标签 (56)3.5.5模板设置 (57)3.5.6长度标注 (57)3.6 横断面绘图模板定制 (57)3.6.1 新建标签模板 (58)3.6.2 标签模板设置 (59)3.6.3 多段线模板设置 (60)3.6.4 重新设置模板插入点 (60)3.6.5 修改标准模板中标高数据字体大小 (60)4．绘制典型平纵横面设计图 (61)4.1 生成编码文件 (61)4.2 生成带有编号的路线平面图 (62)4.3 纵断面图的绘制 (62)4.4 排水纵断面绘图 (63)4.5 带有不同地质分层标识和PST层、绘图页号的横断面图绘制 (65)4.6 带有洪水位标识的横断面图绘制 (66)4.7 分离式路基断面的处理 (68)4.8 自动生成挖台阶处理的横断面图绘制 (69)5．生成各种计算表 (71)5.1 直曲转角表 (71)5.2 竖曲线表 (71)5.3 逐桩坐标表 (72)5.4 绘制横断面表和超高列表 (72)5.5 土方计算表 (72)5.6 输出坡面防护图 (75)5.7 输出边坡数据统计表 (75)5.8 输出边沟（排水沟）数据统计表 (76)6．结束语 (77)附录： (79)1 公式语法中的常用函数 (79)2 横断面绘图模板关键字 (80)3 纵断面绘图模板关键字 (83)横断面详细设计程序用户手册1．前言我国公路工程计算机辅助设计技术（以下简称公路CAD技术）的发展已经约有半个世纪时间了，随着我国大规模基础建设的步伐，公路几何设计CAD软件和技术也取得了长足的发展，经历了从甩掉图板阶段，到交互式设计阶段，目前正在向集成化、协同化和智能化阶段和方向发展。
纬地横断⾯设计（平距、⾼差输⼊）学习资料纬地横断⾯设计(平距、⾼差输⼊)⼗七. 横断⾯数据输⼊横断地⾯线数据的输⼊说明要进⾏横断⾯设计绘图，⾸先要有横断⾯地⾯线数据⽂件（*.hdm）。
在所有需要⼿⼯输⼊的外业数据中，横断⾯地⾯线数据输⼊的⼯作量是最⼤的了。
因此纬地系统不但开发了⽅便好⽤的横断地⾯线数据输⼊程序（简称“横断数据输⼊”），⽽且也⽀持纬地数据编辑器、写字板、edit、Word及Excel等⽂本编辑器按照其数据格式进⾏输⼊后保存的纯⽂本⽂件，另外还可以将纬地外业⼿簿记录的横断⾯地⾯线数据⾃动导⼊进来。
对于其它格式的横断⾯地⾯线数据，纬地的“横断数据输⼊”程序可直接读⼊⼏种典型的横断⾯地⾯线数据⽂件，还⽀持⽤户⾃⾏编辑其它格式的横断地⾯线数据的格式⽂件，然后通过纬地系统的“横断数据导⼊”⼯具进⾏⾃动转换，可以说纬地系统⽀持任何格式的横断地⾯线数据⽂件。
法⼀. 使⽤横断数据输⼊⼯具进⾏输⼊和纵断数据输⼊⼯具⼀样，针对横断⾯地⾯线⼤量的外业数据输⼊，纬地系统开发了专门的横断地⾯线数据输⼊程序（简称“横断数据输⼊”）。
系统设置了两种⾃动提⽰桩号的功能，⽤户可以选择按照给定的桩号间距来提⽰桩号，也可以选择根据纵断⾯地⾯线⽂件中的桩号进⾏⾃动提⽰。
启动“横断数据输⼊”程序，系统⾸先弹出如图5－1A所⽰设置对话框。
由于纵断⾯地⾯线中桩⾼程的桩号⼀般都是和横断⾯地⾯线的桩号是⼀⼀对应的，所以⼤多数情况下须选择第⼆种⽅式（按纵断⾯地⾯线⽂件的桩号）⾃动提⽰桩号。
点击“确定”按钮后，弹出横断⾯地⾯线输⼊对话框，其对话框如图5－1B所⽰。
⽤户可使⽤此对话框⽅便、快捷地输⼊外业记录的横断地⾯线数据。
图5－1A图5－1B下⾯就使⽤横断数据输⼊⼯具进⾏横断地⾯线数据输⼊的具体操作步骤进⾏详细说明：1）选择“数据”菜单下的“横断数据输⼊”命令，系统弹出如图5－1A所⽰的对话框，选择“按纵断⾯地⾯线⽂件提⽰桩号”，点击“确定”按钮；2）系统接着弹出“横断数据输⼊”主对话框，如图5－1B所⽰，并在对话框中第⼀⾏提⽰出当前项⽬的路线起点桩号（也就是纵断⾯地⾯线⽂件中的第⼀个桩号）。
![2[1].纬地(纵断面设计)解析](https://img.taocdn.com/s1/m/3808832d3968011ca300915c.png)
十.设计向导说明及步骤说明：设计向导的作用“设计向导”命令位于“项目”菜单下，该功能引导用户快捷、方便地设置项目类型、公路等级、标准路基宽度、计算不同形式的超高与加宽过渡，以及快速设置填挖方边坡、边沟排水沟等等设计控制参数。
用户在按照设计向导的提示一步一步完成设置后，系统会自动生成四个文件：超高设置文件（*.sup）、路幅宽度文件（*.wid）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta），并自动添加到项目管理器中。
在新版Hint5.6中，用户可以根据项目需要，通过在“设计向导”中输入分段桩号，将一个项目划分为若干段不同公路等级、不同标准路基宽度、或不同的超高加宽过渡方式的项目分段进行设计，而不象以前需要将一个项目分为几个项目来分别设计，大大简化了有此需求的用户的操作使用。
注意：设计向导只是一个帮助用户快速建立本项目各种控制参数的一个工具，一般情况下，一个项目中“设计向导”只需运行一次。
对生成的超高加宽等四个文件，用户均可利用纬地数据编辑器打开文件按照其格式进行修改设置，或者利用“数据”菜单下的“控制参数输入”命令结合工程实际情况根据需要随时对其进行修改变化。
用户如再次运行设计向导，系统会提示本项目的超高设置等四个文件已存在，继续运行可能会覆盖用户已经编辑修改好的文件。
当然如果用户确实需要通过重新运行“设计向导”由系统自动生成某几个文件，而不希望覆盖原来已编辑设置好的文件，也可以继续运行设计向导，只是注意在运行到最后一步时，对生成的四个文件的名称进行修改，这样就不会覆盖原来的文件了。
新生成的这四个文件会自动加到项目管理器中，替换掉原来的四个文件，用户可以在“项目管理器”的文件管理中选中某个不需要替换的文件，重新指定原来的那个文件即可。
技术标准和规范的应用纬地道路系统在国内首先建立起基于《公路工程技术标准》和《公路路线设计规范》的纬地路线与立交设计专用标准数据库（即公路技术指数表.mdb），此文件位于C:\Hint40目录下。
纬地横断面详细设计程序用户手册西安纬地软件2009.08编制目录1. 前言 (3)1.1公路CAD技术新的发展和需求 (3)1.2智能模板设计技术的研究与开发 (4)1.3应用智能模板技术应注意的问题 (8)2．设计方法和流程 (11)2.1 常规的横断面设计步骤（原纬地应用步骤） (11)2.2 详细横断面设计步骤 (11)3 详细横断面设计 (12)3.1 设计参数控制文件（.CTR）输入 (12)3.2 程序主要功能 (13)3.3标准横断面定制 (18)3.4 边沟、排水沟、截水沟等部件的定制与添加 (31)3.5 横断面绘图模板的修改 (44)3.6 横断面绘图模板定制 (51)4 绘制典型平纵横面设计图 (54)4.1 生成编码文件 (54)4.2 生成带有编号的路线平面图 (54)4.3 纵断面图的绘制 (55)4.4 排水纵断面绘图 (56)4.5 带有不同地质分层标识和PST层、绘图页号的横断面图绘制 (57)4.6 带有洪水位标识的横断面图绘制 (58)4.7 分离式路基断面的处理 (60)4.8 自动生成挖台阶处理的横断面图绘制 (62)5 生成各种计算表 (64)5.1 直曲转角表 (64)5.2 竖曲线表 (64)5.3 逐桩坐标表 (64)5.4 绘制横断面表和超高列表 (64)5.5 土方计算表 (65)6 结束语 (67)附录： 1公式语法中的常用函数 (68)2 横断面绘图模板关键字 (69)3 纵断面绘图模板关键字 (72)横断面详细设计程序用户手册1．前言我国公路工程计算机辅助设计技术（以下简称公路CAD技术）的发展已经约有半个世纪时间了，随着我国大规模基础建设的步伐，公路几何设计CAD软件和技术也取得了长足的发展，经历了从甩掉图板阶段，到交互式设计阶段，目前正在向集成化、协同化和智能化阶段和方向发展。
虽然我国公路CAD技术的发展起步晚于西方欧美等发达国家，但是改革开发以来，我国在世界范围内日渐增多的大规模公路尤其高速公路建设的需求成为公路CAD技术及相关技术发展的最大的推动力。
总的目录第一部分纬地道路辅助设计系统教程( HintCAD V5.0~6.0 ).2.1 常规公路施工图设计项目（对于工程可行性研究或初步设计项目，根据需要简略应用下述有关内容）1）点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。
2）点击“设计”→“主线平面设计”（也可交互使用“立交平面设计”），进行路线平面线形设计与调整；直接生成路线平面图，在“主线平面设计”（或“立交平面设计”）对话框中点击“保存”得到*.jd数据和*.pm数据。
3）点击“表格”→“输出直曲转角表”功能生成路线直线、曲线转角表。
4）点击“项目”→“设计向导”，根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta)等数据文件。
5）点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。
6）使用“项目管理”或利用“HintCAD专用数据管理编辑器”结合实际项目特点修改以下数据文件：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制数据文件（*.ctr）等，这些数据文件控制项目的超高、加宽等过渡变化和横断面设计情况。
7）点击“数据”→“纵断数据输入”输入纵断面地面线数据（*.dmx）；“数据”→“横断数据输入”功能输入横断面地面线数据（*.hdm）；并在项目管理器中添加该数据文件。
8）点击“设计”→“纵断面设计”进行纵断面拉坡和竖曲线设计调整，保存数据至*.zdm 文件中。
9）点击“设计”→“纵断面绘图”生成路线纵断面图，同时根据设计参数控制文件（*.ctr），标注各类构造物，点击“表格”→“输出竖曲线表”计算输出纵坡、竖曲线表。
10）点击“设计”→“路基设计计算”，生成路基设计中间数据文件（*.lj）；并可由路基设计中间数据文件，点击“表格”→“输出路基设计表”计算输出路基设计表。
11）点击“设计”→“支挡构造物处理”输入有关挡墙等支挡物数据，并将其保存到当前项目中。
纬地横断面详细设计程序用户手册西安纬地软件2009.08编制目录1. 前言 (3)1.1公路CAD技术新的发展和需求 (3)1.2智能模板设计技术的研究与开发 (4)1.3应用智能模板技术应注意的问题 (8)2．设计方法和流程 (11)2.1 常规的横断面设计步骤（原纬地应用步骤） (11)2.2 详细横断面设计步骤 (11)3 详细横断面设计 (12)3.1 设计参数控制文件（.CTR）输入 (12)3.2 程序主要功能 (13)3.3标准横断面定制 (18)3.4 边沟、排水沟、截水沟等部件的定制与添加 (31)3.5 横断面绘图模板的修改 (44)3.6 横断面绘图模板定制 (51)4 绘制典型平纵横面设计图 (54)4.1 生成编码文件 (54)4.2 生成带有编号的路线平面图 (54)4.3 纵断面图的绘制 (55)4.4 排水纵断面绘图 (56)4.5 带有不同地质分层标识和PST层、绘图页号的横断面图绘制 (57)4.6 带有洪水位标识的横断面图绘制 (58)4.7 分离式路基断面的处理 (60)4.8 自动生成挖台阶处理的横断面图绘制 (62)5 生成各种计算表 (64)5.1 直曲转角表 (64)5.2 竖曲线表 (64)5.3 逐桩坐标表 (64)5.4 绘制横断面表和超高列表 (64)5.5 土方计算表 (65)6 结束语 (67)附录： 1公式语法中的常用函数 (68)2 横断面绘图模板关键字 (69)3 纵断面绘图模板关键字 (72)横断面详细设计程序用户手册1．前言我国公路工程计算机辅助设计技术（以下简称公路CAD技术）的发展已经约有半个世纪时间了，随着我国大规模基础建设的步伐，公路几何设计CAD软件和技术也取得了长足的发展，经历了从甩掉图板阶段，到交互式设计阶段，目前正在向集成化、协同化和智能化阶段和方向发展。
虽然我国公路CAD技术的发展起步晚于西方欧美等发达国家，但是改革开发以来，我国在世界范围内日渐增多的大规模公路尤其高速公路建设的需求成为公路CAD技术及相关技术发展的最大的推动力。

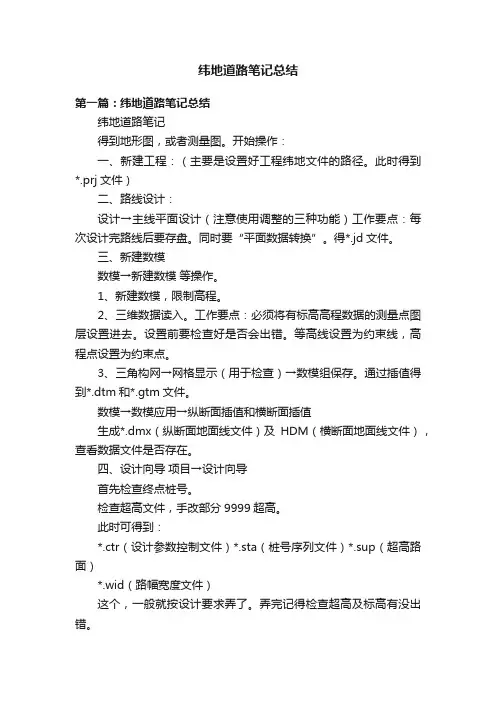

纬地道路笔记总结第一篇：纬地道路笔记总结纬地道路笔记得到地形图，或者测量图。
开始操作：一、新建工程：（主要是设置好工程纬地文件的路径。
此时得到*.prj文件）二、路线设计：设计→主线平面设计（注意使用调整的三种功能）工作要点：每次设计完路线后要存盘。
同时要“平面数据转换”。
得*.jd文件。
三、新建数模数模→新建数模等操作。
1、新建数模，限制高程。
2、三维数据读入。
工作要点：必须将有标高高程数据的测量点图层设置进去。
设置前要检查好是否会出错。
等高线设置为约束线，高程点设置为约束点。
3、三角构网→网格显示（用于检查）→数模组保存。
通过插值得到*.dtm和*.gtm文件。
数模→数模应用→纵断面插值和横断面插值生成*.dmx（纵断面地面线文件）及HDM（横断面地面线文件），查看数据文件是否存在。
四、设计向导项目→设计向导首先检查终点桩号。
检查超高文件，手改部分9999超高。
此时可得到：*.ctr（设计参数控制文件）*.sta（桩号序列文件）*.sup（超高路面）*.wid（路幅宽度文件）这个，一般就按设计要求弄了。
弄完记得检查超高及标高有没出错。
此时是依据平面线的设计得到这个地面线文件。
如果发现地面线突起变化太大，则需要检查平面图上是否对应得上。
同时还要注意所成的线能否拉得了纵坡。
如果拉不了纵坡就需要重新平面布线。
就是展线的过程。
有时候需要反复几十次操作。
五、纵断面设计设计→纵断面设计（小要点，一般路比地面线提高几十公分，高级路比地面线提高一米以上，防浸水）。
生成*.zdm（纵断面文件）。
同样的，设计好纵断面（参考城市道路规范，坡最好是整数！），记得要保存。
六、横断面设计设计→路基设计计算只有设立文件，经过计算了。
才能算成断面，这个步骤不能忽略。
设计→横断面设计绘图。
这时候所生成出来的是电脑自动读取出来的数据所形成的横断面。
需要再次对照图纸进行确认是否正确。
同时要注意，横断面设置完成后，根据横断面图判断防护量，是否出现高填深挖，通过用地图了解用地征地情况，通过土方计算表了解填挖是否平衡，若出现路线设计不满足实际情况，应进行平纵调整，这个环节有时候需要反复进行。
纬地横断面设计(平距、高差输入)十七. 横断面数据输入横断地面线数据的输入说明要进行横断面设计绘图，首先要有横断面地面线数据文件（*.hdm）。
在所有需要手工输入的外业数据中，横断面地面线数据输入的工作量是最大的了。
因此纬地系统不但开发了方便好用的横断地面线数据输入程序（简称“横断数据输入”），而且也支持纬地数据编辑器、写字板、edit、Word及Excel等文本编辑器按照其数据格式进行输入后保存的纯文本文件，另外还可以将纬地外业手簿记录的横断面地面线数据自动导入进来。
对于其它格式的横断面地面线数据，纬地的“横断数据输入”程序可直接读入几种典型的横断面地面线数据文件，还支持用户自行编辑其它格式的横断地面线数据的格式文件，然后通过纬地系统的“横断数据导入”工具进行自动转换，可以说纬地系统支持任何格式的横断地面线数据文件。
法一. 使用横断数据输入工具进行输入和纵断数据输入工具一样，针对横断面地面线大量的外业数据输入，纬地系统开发了专门的横断地面线数据输入程序（简称“横断数据输入”）。
系统设置了两种自动提示桩号的功能，用户可以选择按照给定的桩号间距来提示桩号，也可以选择根据纵断面地面线文件中的桩号进行自动提示。
启动“横断数据输入”程序，系统首先弹出如图5－1A所示设置对话框。
由于纵断面地面线中桩高程的桩号一般都是和横断面地面线的桩号是一一对应的，所以大多数情况下须选择第二种方式（按纵断面地面线文件的桩号）自动提示桩号。
点击“确定”按钮后，弹出横断面地面线输入对话框，其对话框如图5－1B所示。
用户可使用此对话框方便、快捷地输入外业记录的横断地面线数据。
图5－1A图5－1B下面就使用横断数据输入工具进行横断地面线数据输入的具体操作步骤进行详细说明：1）选择“数据”菜单下的“横断数据输入”命令，系统弹出如图5－1A所示的对话框，选择“按纵断面地面线文件提示桩号”，点击“确定”按钮；2）系统接着弹出“横断数据输入”主对话框，如图5－1B所示，并在对话框中第一行提示出当前项目的路线起点桩号（也就是纵断面地面线文件中的第一个桩号）。
本示例中由于有断链，所以系统自动在桩号前加上了“A”前缀；2）直接按回车键，光标移到第二行的第一列，开始进行中桩左侧的横断地面线数据的输入；3）每一组平距和高差都是从中桩开始往两侧排列，如图5－2所示为左侧横断面地面线，从中心位置开始按照从右到左的顺序依次输入平距b1回车，接着输入高差h1回车，继续输入b2回车、输入h2回车，再输入b3回车、h3回车，当要结束本行数据输入时，输入最后一个高差数据后连续键入两次回车，则系统自动跳到下一行即右侧的数据行。
说明：当该点地面高程高于前一点（往中桩方向为前）地面高程时，高差为正值，反之为负值；图5－24）右侧数据的输入同左侧一样，从中心桩号开始，按照从左到右的顺序依次输入每一组数据，输入到最后一组数据时，连续键入两次回车，则系统自动跳到下一行，并自动根据纵断面地面线文件中的桩号提示出桩号；5）键入回车键，系统跳到下一行即该桩号左侧地面线数据行，按照上述3）、4）步的操作完成本桩号左、右侧横断面地面线数据的输入；6）“存盘”按钮，系统自动提示文件的保存路径和文件名，点击“保存”按钮，系统将该数据文件保存为*.hdm文件，并自动将该文件添加到“项目管理器”中。
注意：由于横断面地面线数据量很大，用户在输入横断面地面线数据的过程中可随机进行存盘的操作，以免由于其它操作造成可能的系统意外中断，使输入的数据来不及而丢失。
在输入过程中如果出现输入错误，可使用方向键回到该数据或者使用鼠标点击该数据重新输入即可。
法二.使用其它工具进行输入1）使用文本编辑工具进行输入：横断面地面线数据为纯文本文件格式，用户也可以使用纬地数据编辑器、写字板、edit、Word 及Excel等文本编辑器按照其数据格式进行输入和修改，但请注意保存为纯文本格式，文件扩展名为*.hdm（本示例中的横断地面线的文件名为test3.hdm）。
在纬地数据编辑器中可选择保存类型为横断面地面线文件类型（*.hdm），然后输入文件名进行保存。
用户在数据输入完成后保存时，在保存对话框中选择保存类型为纯文本格式，输入文件名保存，并将该文件添加到“项目管理器”中即可。
虽然纬地系统也支持没有扩展名的文件名，但为了用户便于查找和识别文件，还是推荐用户注意添加文件的扩展名。
使用纬地系统的“横断数据输入”工具输入数据后保存时，系统会自动添加文件的扩展名。
图5－4横断面地面线文件（*.hdm）的文本格式如图5－4所示，其中第一行为桩号；第二行为左侧数据，其中第一列为左侧数据的组数，第二、三列为第一组数据的平距和高差，第四、五列为第二组数据，依次类推。
列与列之间即每一行的数据之间用空格分开，空格的数量多少不限；第三行为该桩号的右侧横断地面线数据，其格式同左侧一样。
后面每一个桩号的横断面地面线数据均按此三行数据格式排列。
知道了该文件的数据格式，用户就可以方便的对该文件进行编辑和修改了。
2）使用纬地外业手簿进行输入：在外业测量期间，可以使用纬地外业手簿软件方便地记录每一个桩号的横断面地面线数据，并可以随时在数据和图形之间切换，以检查所记录的数据的正确性。
数据记录完成并保存后，可将掌上电脑和计算机连接，把外业手簿中记录的横断地面线文件直接拖动到计算机中，系统会自动将该文件转换为纬地道路CAD的横断地面线数据文件（*.hdm），直接将该文件添加到纬地项目管理器中即可。
5．1．4 横断面不同数据格式的转换如果用户已有的横断面地面线数据文件是相对于中桩的数据格式，即横断面地面线上的每一个节点的平距和高差都是相对于中桩的平距和高差，或者用户在“横断数据输入”程序中输入的数据是相对于中桩的平距和相对于中桩的高差，纬地系统专门开发了“横断数据转换”功能，如图5－5所示，可以很方便地将相对于中桩的横断面数据文件转换为纬地系统需要的相对于前点的横断面地面线数据文件。
另外还可以将纬地系统的相对于前点的横断面地面线数据转换为其它有的软件需要的相对于中桩的横断面地面线数据文件。
图5－55．1．5 其它格式的横断地面线数据的导入针对各种格式的横断面地面线数据文件，纬地系统不光能够直接读入几种典型的横断面地面线数据文件，还有一个最大的特色，就是支持用户自行编辑所得到的其它任何格式的横断面地面线数据文件的格式文件，然后通过纬地系统的“横断数据导入”工具就可以自动转换为纬地系统的横断面地面线数据文件了。
1）读入其它格式的横断地面线数据文件当项目中还没有添加横断面地面线数据文件时，或者在“横断数据输入”工具中执行“新建”命令，则“横断数据输入”工具界面的“文件”菜单下的导入命令就会亮显，如图5－6所示。
可以直接读入Card/1、HEAD、南方Cass等软件格式的横断面地面线数据文件。
例如欲将Card/1软件格式的横断面地面线数据文件导入到纬地系统中，执行“文件”菜单下的“导入Card/1横断地面线”命令，系统弹出一对话框，指定需要进行导入的Card/1格式的横断面地面线文件，点击“打开”按钮，系统自动将该数据文件读入到纬地系统的“横断数据输入”程序中，点击“保存”按钮，则该文件自动保存为纬地系统的横断面地面线数据文件（*.hdm）。
图5－62）用户自定义格式的横断面地面线数据的导入如果用户已有的横断面地面线文件不是可以直接导入的一种数据格式，用户可以通过自定义该数据文件的格式，建立一个格式文件（*.fmt），就可以通过纬地系统的“数据”菜单下的“横断数据导入”命令，将该文件转换为纬地系统需要的横断面地面线数据文件（*.hdm）。
此功能的开发，可以说纬地系统支持任何格式的横断地面线数据文件。
下面以一个简单的例子进行说明：例如用户在外业测量期间，使用纬地数据编辑器或记事本等文本编辑工具进行横断面地面线数据的测量记录，由于是测量时进行记录，不便于统计每侧数据的组数，所以在记录时可以不输入每侧数据的组数，其记录的横断面地面线数据格式如下：0 （桩号）2 -1.2 2 -13 0 2 -2 3 -1.5 （左侧平距和高差）4.5 0 2 2 2 1 3 1 4 2.5 2 1 （右侧平距和高差）20 （桩号）1.5 0 3 -1.2 3 -1.5 4 -1 （左侧平距和高差）3 0 2 0.5 2 1 2 1.5 2 2 2 1.5 2 1 （右侧平距和高差）将该数据保存，文件名假定为G101.txt。
横断面地面线数据的导入方法如下：①运行纬地数据编辑器或记事本，执行文件菜单下的“打开”命令，找到C:\Hint40目录下的“其它横断面格式”文件夹中的“纬地道路横断面格式（HintCAD）.fmt”打开。
②根据该文件中对各个命令的说明（每行行首带*的部分），在命令说明行末将上面举例列举的数据格式利用这些命令进行描述。
由于该示例数据基本和纬地系统的横断面地面线数据格式一样，只是在每行的平距、高差前没有组数，可以直接将该文件中最后三行数据说明中的断面左侧组数“ZZSH”和断面右侧组数“YZSH”删除即可。
如图5－7所示，上面列举的是所有命令的详细说明，最后三行的内容即是对上面的示例数据的格式说明。
图5－7③点击“文件”菜单中的“另存为…”命令，在弹出的保存对话框中确认文件的保存路径在C:\Hint40\其它横断面格式，输入文件名如“外业横断面格式.fmt”，点击“保存”按钮完成数据格式的定义。
④执行纬地系统“数据”菜单下的“横断数据导入”命令，系统弹出横断数据导入对话框，如图5－8所示，在第一栏中指定需要进行导入的文件，如D盘“数据”文件夹中的“G101.txt”数据文件，在第二栏的下拉列表中选择数据格式为“外业横断面格式”，在第三栏中点击“…”按钮指定输出为纬地数据格式的横断面地面线文件的保存路径和文件名，如保存在D盘“数据”文件夹，文件名为“G101－1”，系统默认其扩展名为hdm。
点击“保存”按钮退出保存对话框，返回横断数据导入对话框。
图5－8⑤点击“导入”按钮，系统自动将外业记录的G101.txt横断数据文件导入为纬地系统中标准的横断面地面线数据文件，并显示“数据导入完成”的提示对话框。
打开D盘“数据”文件夹中的“G101－1.hdm”文件，导入后的数据如图5－9所示。
图5－9十八. 纵横断面数据检查关于纵、横断面的桩号匹配，纬地系统中是这样要求的：纵断面包含横断面，即纵断面数据中的桩号，在横断面中可以没有；但横断面数据中有的桩号，在纵断面中则必须有。
另外当两个数据文件中的某一桩号相差小于2cm，即0.02m时，系统会自动判断它们为同一桩号。
有的用户在输入外业纵横断面数据时，有时不注意而忽略了这一点，在进行横断面设计绘图时，系统是根据路基设计中间数据文件（*.lj）中的桩号数据提取对应的横断面地面线数据，当没有找到该桩号的横断面地面线数据时，横断面设计绘图则在此处中断。
