利用纬地软件进行纵横断面设计大致过程知识交流

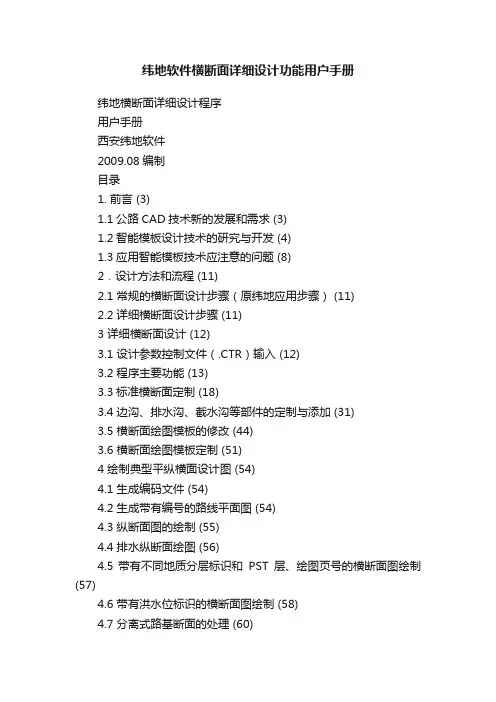

纬地软件横断面详细设计功能用户手册纬地横断面详细设计程序用户手册西安纬地软件2009.08编制目录1. 前言 (3)1.1公路CAD技术新的发展和需求 (3)1.2智能模板设计技术的研究与开发 (4)1.3应用智能模板技术应注意的问题 (8)2．设计方法和流程 (11)2.1 常规的横断面设计步骤（原纬地应用步骤） (11)2.2 详细横断面设计步骤 (11)3 详细横断面设计 (12)3.1 设计参数控制文件（.CTR）输入 (12)3.2 程序主要功能 (13)3.3标准横断面定制 (18)3.4 边沟、排水沟、截水沟等部件的定制与添加 (31)3.5 横断面绘图模板的修改 (44)3.6 横断面绘图模板定制 (51)4 绘制典型平纵横面设计图 (54)4.1 生成编码文件 (54)4.2 生成带有编号的路线平面图 (54)4.3 纵断面图的绘制 (55)4.4 排水纵断面绘图 (56)4.5 带有不同地质分层标识和PST层、绘图页号的横断面图绘制(57)4.6 带有洪水位标识的横断面图绘制 (58)4.7 分离式路基断面的处理 (60)4.8 自动生成挖台阶处理的横断面图绘制 (62)5 生成各种计算表 (64)5.1 直曲转角表 (64)5.2 竖曲线表 (64)5.3 逐桩坐标表 (64)5.4 绘制横断面表和超高列表 (64)5.5 土方计算表 (65)6 结束语 (67)附录： 1公式语法中的常用函数 (68)2 横断面绘图模板关键字 (69)3 纵断面绘图模板关键字 (72)横断面详细设计程序用户手册1．前言我国公路工程计算机辅助设计技术（以下简称公路CAD技术）的发展已经约有半个世纪时间了，随着我国大规模基础建设的步伐，公路几何设计CAD软件和技术也取得了长足的发展，经历了从甩掉图板阶段，到交互式设计阶段，目前正在向集成化、协同化和智能化阶段和方向发展。

虽然我国公路CAD技术的发展起步晚于西方欧美等发达国家，但是改革开发以来，我国在世界范围内日渐增多的大规模公路尤其高速公路建设的需求成为公路CAD技术及相关技术发展的最大的推动力。

纬地使用经验（一般道路设计流程）6.8工具：windows7 64位系统、纬地6.8软件1.路线设计:地形图处理→等高线分色→路线平面设计(选交点前先进行控制设置,不然桩号不对)→进行设计向导设计(公路等级、车道、超高加宽设计，项目标识有特殊段如匝道ZK则只需要输入Z)→平面自动分图（其中标准图框可以在项目管理器中更改）如下图：2.纵断面设计：地形图处理→找到首曲线、计曲线、高程点所在的图层→新数模→三维数据读入→三角构网→纵断面差值、横断面差值→纵断面设计按钮（计算显示）→范围缩放（输入“Z”回车，再输入“E”回车）这里会有些32位电脑出现AUTOCAD用尽系统内存的情况，64位无影响，处理办法:（1） 32位系统默认2G内存，打开3G开关可以解决此问题1）右击“开始”菜单的“附件”程序组中“命令提示符”图标，单击“以管理员身份运行”。

2）在命令提示符下，输入：bcdedit /set IncreaseUserVa 30723）重启计算机（2）关闭3G运行办法：1）右击“开始”菜单的“附件”程序组中“命令提示符”图标，单击“以管理员身份运行”。

2）在命令提示符下，输入：3） bcdedit /deletevalue IncreaseUserVa4）重启计算机缩放后得找到纵断面图，一般在纵坡图上方很小的一个点。

接下来进行纵断面拉坡设计。

纵断面设计过程中有线型不合适的点可以在数据中编改。

纵断面设计→选点（选择路线起点，绘制纵断面拉坡图，注意尽量保证平包纵）→实时修改（点选要修改的变坡点后输入“Z”自由修改，可对纵断面设计进行调整）→纵断面设计（点击实时修改，输入“T”切线命令，进行竖曲线设计）→纵断面绘图（绘图比例V1:400 H1：2000，依次点选地质概况、填挖高度、设计高程、地面高程、坡度和坡长、直线及平曲线、里程桩号）→点击批量绘图→输入起始页码回车→输入终止页码回车→点选绘图基点得到纵断面图3.横断面设计路基设计计算→控制参数输入→横断面数据修改、或者导入→横断面绘图→绘图控制（1：400横向、插入图框、中线对齐、自动剪断地面线宽度20m、绘出路槽图形、记录三维数据、沟底标高、坡口脚距离、边坡坡度和横坡坡度、用地界宽）→设计控制（土方数据文件、添加起始和终止点的桩号）→土方控制（计入排水沟面积、填方扣路槽、挖方加路槽）→设计绘图（点取基点、输入起始页码）→得到横断面图补充说明：一、路线设计1 ) 虚交设置转角比较大的时候：做辅助线,但是必须在做辅助线时先进行其他类型平曲线设置，否则会出现致命错误（注意：纬地6.8做辅助线应该打开最近点使直线两端点分别处于交点两条线上，如图所示，6.8版本选不到交点仅能选择端点,也可以直接选择最近点）→得到虚交点A和B→打开主线设计框→选择交点6点击虚交→点击虚交设置→点击虚交点0再点击插入按钮→输入虚交点名称A和B→点击虚交点A和B的坐标再点击拾取按钮→拾取A和B的端点→点击完成按钮→得到虚交线点击拖动R按钮→选取基点拖动得到虚交曲线→虚交线设置完毕2 ）“S”型曲线设置主线平面设计插入两个交点→选择靠后的交点（可设置前后缓和长度）→点击拖动R按钮→打开主线平面设计→选择前交点→输入前后缓和长度→点击试算→点击计算绘图按钮→“S”型曲线设置完毕3）“C”型曲线设置打开主线平面设计→插入两个交点→找到第一个交点输入圆曲线半径和前后缓和长度→找到第二个交点输入前后缓和长度并选择与前交点相接模式→点击试算并点击计算绘图按钮→“C”型曲线设置完毕4 ）卵型曲线设计打开主线平面设计→插入两个交点→找到第一个交点设置其交点半径和前缓长→点击试算→点击计算绘图按钮→打开主线平面设计→找到第二交点滑动块→输入前缓长（和第一个的后缓长一样）→前缓曲率半径修改为和前交点圆曲线半径一致的数字（表示从圆曲线半径开始渐变）→输入后缓长→选择与前交点相接的反算模式→点击试算→点击计算绘图→得到卵型缓和曲线5）多余路线删除命令打开主线平面设计→删除不需要的交点→点击计算绘图→点击工具命令→选择删除路线按钮→点选多余交点路线→得到修改后路线（如果没有只需要重新打开主线平面设计点击计算绘图即可）以上就是纬地6.8平纵基本操作内容，仅发表个人经验。

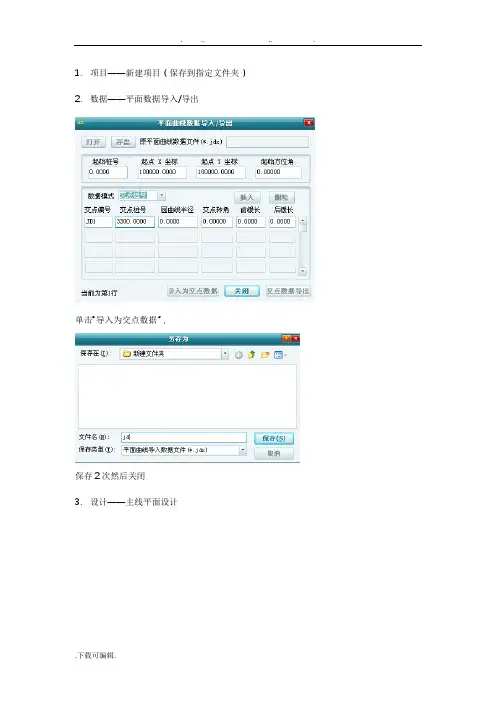

1.项目——新建项目（保存到指定文件夹）2.数据——平面数据导入/导出单击“导入为交点数据”，保存2次然后关闭3.设计——主线平面设计插入滚动条没有数据4.数据——平面数据导入/导出单击“打开”并选jd.jdx再单击“导入为交点数据”并选jd.jd，然后关闭。

5.设计——主线平面设计拉插入滚动条看数据是否导入，再单击“计算绘图”输入命令:zoom 按回车输入命令:a 按回车看到主线平面图，并把图放大6.设计——主线平面设计单击“存盘”，然后确定再删除主线平面图7．数据——纵断面数据输入单击“打开”，导入地面线高程，并“保存”8．数据——横断面数据导入9.项目——项目管理器导入“横断面地面线文件”单击“属性”修改设计信息然后点“项目文件”，并“保存退出”10.数据——纵横断面数据检查若出现问题则返回：项目——纬地项目中心，开始检查：横纵断面地面线，检查完后点保存并退出再返回：数据——纵横断面数据检查，直到检查无误11.项目——设计向导下一步下一步：单击鼠标右键选择“充满”，输入“详细数据”下一步：单击“自动计算超过加宽”12.设计——纵断面设计单击“插入”，然后确定输入命令:zoom 按回车输入命令:a 按回车再单击：设计——纵断面设计先单击“选点”，按esc，再单击“插入”选线，进行纵坡拉伸，然后单击“存盘”进行保存存盘后删除纵断面设计图13.设计——纵断面绘图对“绘图栏目选择”进行选择，然后单击“搜索全线”再单击“批量绘图”输入图框起始页码生成“路线纵断面图”并保存（保存到对应文件夹），并关闭CAD图14.打开新cad图设计——路基计算设计，单击“搜索全线”，然后单击“计算”14. 设计——横断设计绘图单击“设计绘图”，生成路基横断面设计图，并保存15. 表格——输出土方计算表单击“计算输出”，生成“每公里土石方数量表”，并保存。

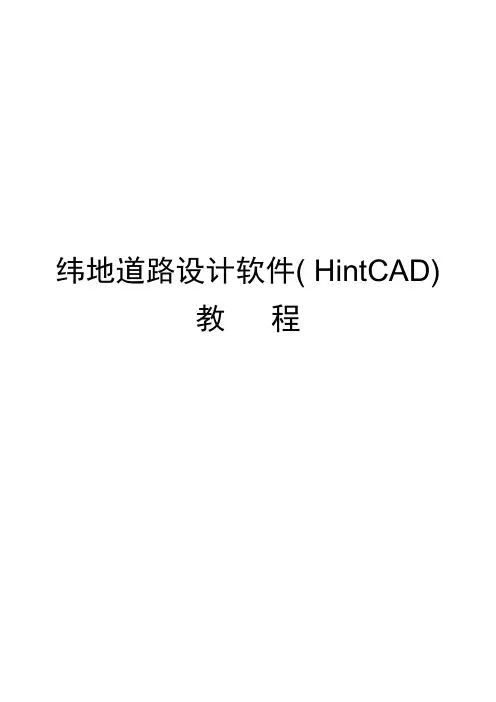

纬地道路设计软件( HintCAD)教程目录第一章系统主要功能及常规应用步骤 (4)1.1系统主要功能 (4)1.2系统应用常规步骤 (8)1.3系统版本及安装说明 (10)第二章纬地设计向导与项目管理 (18)2.1纬地设计向导 (18)2.2项目管理 (23)2.3纬地项目中心 (26)第三章路线平面线形设计 (28)3.1前言 (28)3.2平面线形设计方法之一“曲线设计法” (28)3.3平曲线的设计方法之二“交点设计法” (40)3.4平面自动分图 (44)第四章纵、横断面数据准备与纵断面设计绘图 (48)4.1纵断面地面线数据输入 (48)4.2横断面地面线数据输入 (48)4.3纵断面动态拉坡设计 (49)4.4路线纵断面图绘制 (52)4.5边沟、排水沟沟底标高设计 (54)第五章路基设计计算 (55)5.1路基设计计算 (55)5.2路基超高与加宽的计算 (56)第六章参数化横断面设计绘图................................................................................ 错误!未定义书签。

6.1横断面设计与绘图.......................................................................................... 错误!未定义书签。

6.2横断面修改...................................................................................................... 错误!未定义书签。

6.3挖台阶处理...................................................................................................... 错误!未定义书签。

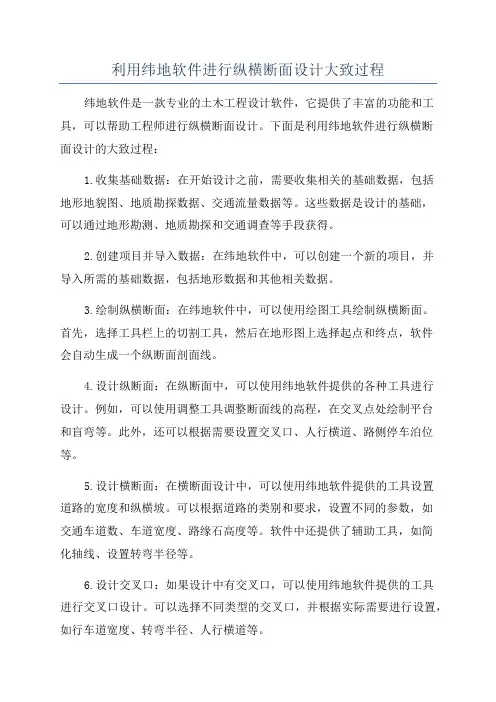

利用纬地软件进行纵横断面设计大致过程纬地软件是一款专业的土木工程设计软件，它提供了丰富的功能和工具，可以帮助工程师进行纵横断面设计。

下面是利用纬地软件进行纵横断面设计的大致过程：1.收集基础数据：在开始设计之前，需要收集相关的基础数据，包括地形地貌图、地质勘探数据、交通流量数据等。

这些数据是设计的基础，可以通过地形勘测、地质勘探和交通调查等手段获得。

2.创建项目并导入数据：在纬地软件中，可以创建一个新的项目，并导入所需的基础数据，包括地形数据和其他相关数据。

3.绘制纵横断面：在纬地软件中，可以使用绘图工具绘制纵横断面。

首先，选择工具栏上的切割工具，然后在地形图上选择起点和终点，软件会自动生成一个纵断面剖面线。

4.设计纵断面：在纵断面中，可以使用纬地软件提供的各种工具进行设计。

例如，可以使用调整工具调整断面线的高程，在交叉点处绘制平台和盲弯等。

此外，还可以根据需要设置交叉口、人行横道、路侧停车泊位等。

5.设计横断面：在横断面设计中，可以使用纬地软件提供的工具设置道路的宽度和纵横坡。

可以根据道路的类别和要求，设置不同的参数，如交通车道数、车道宽度、路缘石高度等。

软件中还提供了辅助工具，如简化轴线、设置转弯半径等。

6.设计交叉口：如果设计中有交叉口，可以使用纬地软件提供的工具进行交叉口设计。

可以选择不同类型的交叉口，并根据实际需要进行设置，如行车道宽度、转弯半径、人行横道等。

7.进行优化：设计完成后，可以使用纬地软件进行优化。

软件可以根据设计要求和标准，自动生成合理的坡度和横断面，以满足交通需求和地形限制。

8.生成报告和图纸：纬地软件可以根据设计结果生成详细的报告和图纸。

设计师可以选择不同的输出格式，如PDF、CAD文件等，以便于与其他项目参与者进行沟通和交流。

综上所述，利用纬地软件进行纵横断面设计是一个相对简单和高效的过程。

软件提供了丰富的功能和工具，可以帮助工程师快速进行设计，并优化设计结果。

通过使用纬地软件，可以提高设计的准确性和效率，减少设计过程中出现的错误和漏洞，提高道路工程的质量和可行性。

纬地道路设计软件教程这学期学习了纬地设计软件课程, 第一节课老师首先向大家说明了其重要性，随后介绍了系统版本及安装、维地系统主要功能及纬地设计向导与项目管理。

在以后的课程里，老师针对我们所学的道勘知识，分别讲授了路线平面线形设计、纵横断面数据准备与纵断面设计绘图、路基设计计算、参数化横断面设计绘图等知识，最后一节课老师给我们讲授了立交匝的设计。

道系统版本我们使用的是HintCAD V5.74版，配合AtuoCAD2002使用。

纬地三维道路CAD 系统根据不同用户层面的需求，分为三种版本:标准版、专业版、数模版。

我们使用的是数模版，它包含标准版、专业版的全部功能，在专业版的基础上增加了高速建立细致、准确的公路带状三维数字地面模型,直接剖切纵、横断地面线，进而得到土方数量。

基于数模和横断面设计，直接建立公路和地面全三维模型，可渲染制作成公路全景透视图。

系统主要功能有路线辅助设计、互通式立交辅助设计、数字化地面模型应用、公路三维真实模型的建立、平交口自动设计以及其他功能。

纬地设计向导与项目管理“纬地设计向导”功能在路线平面设计确定后，引导用户完成整个项目诸多标准和参数的确定和取用。

可自动为不同等级和标准的设计项目选取超高与加宽过渡区间、数值，以及填挖方边坡、边沟排水沟等设计控制参数，引导用户更加快捷、方便地完成路线与互通式立交设计工作。

这些通用标准数据可由用户自行修改，所取用的设计控制参数，用户还可使用“控制参数输入”功能结合实际工程情况加以修改调整。

用户通过“项目管理器”来管理某一工程设计项目的所有数据文件及与项目相关的其他属性。

路线平面线形设计在纬地系统中平面的设计主要采用两种方法，即曲线设计法和交点设计法，前者适用于互通式立体交叉的平面线位设计，而后者适用于公路主线的设计。

用户可根据情况分别采用，两者也可穿插使用，其数据可以相互转化。

平面设计是纬地系统的主要功能，要很好地掌握和应用平面设计功能，需先理解本系统所应用的路线与互通立交平面的曲线设计思想。

纬地横断面详细设计程序用户手册西安纬地软件2009.08编制目录1。

前言 (3)1.1公路CAD技术新的发展和需求 (3)1.2智能模板设计技术的研究与开发 (4)1。

3应用智能模板技术应注意的问题 (8)2．设计方法和流程 (11)2。

1 常规的横断面设计步骤(原纬地应用步骤） (11)2.2 详细横断面设计步骤 (11)3 详细横断面设计 (12)3。

1 设计参数控制文件(。

CTR)输入 (12)3。

2 程序主要功能 (13)3。

3标准横断面定制 (18)3。

4 边沟、排水沟、截水沟等部件的定制与添加 (31)3。

5 横断面绘图模板的修改 (44)3.6 横断面绘图模板定制 (51)4 绘制典型平纵横面设计图 (54)4。

1 生成编码文件 (54)4。

2 生成带有编号的路线平面图 (54)4.3 纵断面图的绘制 (55)4。

4 排水纵断面绘图 (56)4.5 带有不同地质分层标识和PST层、绘图页号的横断面图绘制 (57)4.6 带有洪水位标识的横断面图绘制 (58)4。

7 分离式路基断面的处理 (60)4。

8 自动生成挖台阶处理的横断面图绘制 (62)5 生成各种计算表 (64)5.1 直曲转角表 (64)5.2 竖曲线表 (64)5。

3 逐桩坐标表 (64)5。

4 绘制横断面表和超高列表 (64)5.5 土方计算表 (65)6 结束语 (67)附录： 1公式语法中的常用函数 (68)2 横断面绘图模板关键字 (69)3 纵断面绘图模板关键字 (72)横断面详细设计程序用户手册1．前言我国公路工程计算机辅助设计技术（以下简称公路CAD技术）的发展已经约有半个世纪时间了，随着我国大规模基础建设的步伐，公路几何设计CAD软件和技术也取得了长足的发展，经历了从甩掉图板阶段，到交互式设计阶段，目前正在向集成化、协同化和智能化阶段和方向发展.虽然我国公路CAD技术的发展起步晚于西方欧美等发达国家，但是改革开发以来,我国在世界范围内日渐增多的大规模公路尤其高速公路建设的需求成为公路CAD技术及相关技术发展的最大的推动力。

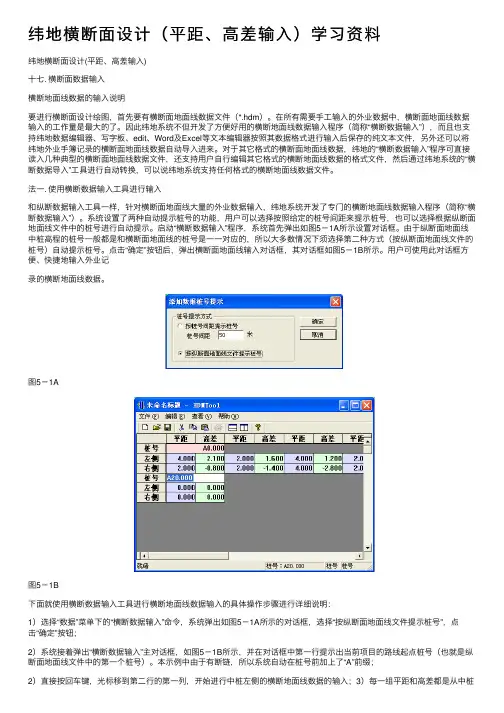

纬地横断⾯设计（平距、⾼差输⼊）学习资料纬地横断⾯设计(平距、⾼差输⼊)⼗七. 横断⾯数据输⼊横断地⾯线数据的输⼊说明要进⾏横断⾯设计绘图，⾸先要有横断⾯地⾯线数据⽂件（*.hdm）。

在所有需要⼿⼯输⼊的外业数据中，横断⾯地⾯线数据输⼊的⼯作量是最⼤的了。

因此纬地系统不但开发了⽅便好⽤的横断地⾯线数据输⼊程序（简称“横断数据输⼊”），⽽且也⽀持纬地数据编辑器、写字板、edit、Word及Excel等⽂本编辑器按照其数据格式进⾏输⼊后保存的纯⽂本⽂件，另外还可以将纬地外业⼿簿记录的横断⾯地⾯线数据⾃动导⼊进来。

对于其它格式的横断⾯地⾯线数据，纬地的“横断数据输⼊”程序可直接读⼊⼏种典型的横断⾯地⾯线数据⽂件，还⽀持⽤户⾃⾏编辑其它格式的横断地⾯线数据的格式⽂件，然后通过纬地系统的“横断数据导⼊”⼯具进⾏⾃动转换，可以说纬地系统⽀持任何格式的横断地⾯线数据⽂件。

法⼀. 使⽤横断数据输⼊⼯具进⾏输⼊和纵断数据输⼊⼯具⼀样，针对横断⾯地⾯线⼤量的外业数据输⼊，纬地系统开发了专门的横断地⾯线数据输⼊程序（简称“横断数据输⼊”）。

系统设置了两种⾃动提⽰桩号的功能，⽤户可以选择按照给定的桩号间距来提⽰桩号，也可以选择根据纵断⾯地⾯线⽂件中的桩号进⾏⾃动提⽰。

启动“横断数据输⼊”程序，系统⾸先弹出如图5－1A所⽰设置对话框。

由于纵断⾯地⾯线中桩⾼程的桩号⼀般都是和横断⾯地⾯线的桩号是⼀⼀对应的，所以⼤多数情况下须选择第⼆种⽅式（按纵断⾯地⾯线⽂件的桩号）⾃动提⽰桩号。

点击“确定”按钮后，弹出横断⾯地⾯线输⼊对话框，其对话框如图5－1B所⽰。

⽤户可使⽤此对话框⽅便、快捷地输⼊外业记录的横断地⾯线数据。

图5－1A图5－1B下⾯就使⽤横断数据输⼊⼯具进⾏横断地⾯线数据输⼊的具体操作步骤进⾏详细说明：1）选择“数据”菜单下的“横断数据输⼊”命令，系统弹出如图5－1A所⽰的对话框，选择“按纵断⾯地⾯线⽂件提⽰桩号”，点击“确定”按钮；2）系统接着弹出“横断数据输⼊”主对话框，如图5－1B所⽰，并在对话框中第⼀⾏提⽰出当前项⽬的路线起点桩号（也就是纵断⾯地⾯线⽂件中的第⼀个桩号）。

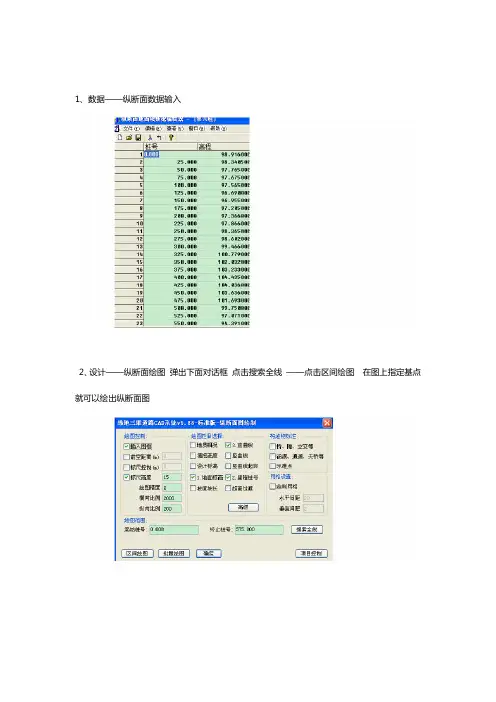

1、数据——纵断面数据输入2、设计——纵断面绘图弹出下面对话框点击搜索全线——点击区间绘图在图上指定基点就可以绘出纵断面图、设计——纵断面设计3这里竖曲线设计时拖动时输入相应竖曲线半径。

凸/凹曲线一般最小半径为400m，极限半径为250m。

这里我都设置为2200m的，大家根据需要设置。

注意：变坡点的选择一定要根据绘出的纵断面图来选择．这里一共选了五个变坡点如下图所示：注意最大纵坡不超过8%，自己选择变坡点后每两点之间的坡度值注意看下是否超限。

如下图做好变坡点后再次点击设计——绘制纵断面图点击搜索全线、设计——路基设计计算4．再点击计算注意看这个下面如果前面变坡点选择错误此时也会提醒你某ok 某桩号变坡点位置出错而不是现在表格——输出路基标设计表我们设计的三级路属于低等级公路点击计算输出即可得到路基设计表．、边沟、排水沟沟底标高设计5 ）点击项目保存退出即可首先从项目管理器中删去纵断面设计文件（*.zdm然后到设计——纵断面设计对沟底进行拉坡设计，其过程同纵断面拉坡设计，只是不需要为变坡点输入竖曲线半径。

在拉坡完成后，用户需点按“存沟底标高”按钮，将左、右侧沟底纵坡数据分别存盘（为*.zbg ，并将它们添加到项目中，便可进行沟底纵坡控制模式下的横断面设计了。

文件）*.ybg或．到项目管理器里看是否有右边沟文件，没有的话要添加．、数据——横断面数据输入6当然你也可以选择按纵断面地面线文件提示桩号这里我选择前者因为第六组采集的数据纵断面每隔关于纵、横断面的桩号匹米采集了一次，50而横断面采集大概米设置的范围都采集了中桩高程25．配关系，纬地系统中是这样要求的：纵断面包含横断面，即纵断面数据中的桩号，在横断面中可以没有；但横断面数据中有的桩号，在纵断面中则必须有，所以组数据是有效的。

可以查看数据——数据检查点击开始检查得到下面信息7、设计——横断面设计绘图通过断面数处的选择了绘图范围起始桩号和终止桩号点击绘横断面线点击设计绘图——在图上选择基点——设置起止页码．因为有十二个断面数所以绘制出十二幅横断面图、表格——输出土石方计算表8．对输出起止页码设置好即可点击计算输出上述步骤所生成的所有图示截图如下：。

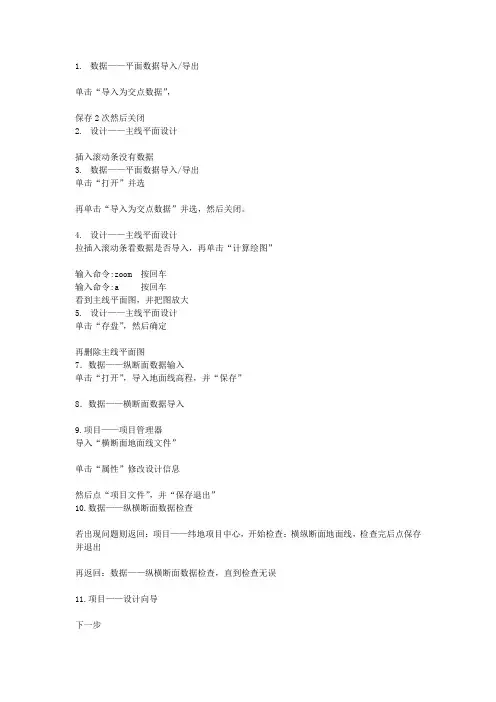

1.数据——平面数据导入/导出单击“导入为交点数据”，保存2次然后关闭2.设计——主线平面设计插入滚动条没有数据3.数据——平面数据导入/导出单击“打开”并选再单击“导入为交点数据”并选，然后关闭。

4.设计——主线平面设计拉插入滚动条看数据是否导入，再单击“计算绘图”输入命令:zoom 按回车输入命令:a 按回车看到主线平面图，并把图放大5.设计——主线平面设计单击“存盘”，然后确定再删除主线平面图7．数据——纵断面数据输入单击“打开”，导入地面线高程，并“保存”8．数据——横断面数据导入9.项目——项目管理器导入“横断面地面线文件”单击“属性”修改设计信息然后点“项目文件”，并“保存退出”10.数据——纵横断面数据检查若出现问题则返回：项目——纬地项目中心，开始检查：横纵断面地面线，检查完后点保存并退出再返回：数据——纵横断面数据检查，直到检查无误11.项目——设计向导下一步下一步：单击鼠标右键选择“充满”，输入“详细数据”下一步：单击“自动计算超过加宽”12.设计——纵断面设计单击“插入”，然后确定输入命令:zoom 按回车输入命令:a 按回车再单击：设计——纵断面设计先单击“选点”，按esc，再单击“插入”选线，进行纵坡拉伸，然后单击“存盘”进行保存存盘后删除纵断面设计图13.设计——纵断面绘图对“绘图栏目选择”进行选择，然后单击“搜索全线”再单击“批量绘图”输入图框起始页码生成“路线纵断面图”并保存（保存到对应文件夹），并关闭CAD图14.打开新cad图设计——路基计算设计，单击“搜索全线”，然后单击“计算”14. 设计——横断设计绘图单击“设计绘图”，生成路基横断面设计图，并保存15. 表格——输出土方计算表单击“计算输出”，生成“每公里土石方数量表”，并保存。

纬地道路软件参数化生成路基横断面的实现及应用纬地道路软件参数化生成路基横断面的实现及应用摘要：如今交通基础设施建设脚步日渐加快，人们对工程施工质量及过程资料数据把控也越来越重视并提出了越来越高的要求，利用计算机计算数据和绘图在整个行业已成普及之势。

针对路基施工，可应用纬地道路（HintCAD）软件对原地貌进行参数化路基横断面戴帽并自动生成路基横断面图及填挖方量计算表。

本文以新机场高速连接线（双埠-夏庄段）工程（天康路以西）路基为例（下称“本工程”）。

关键词：纬地道路（HintCAD）软件、路基横断面图、填挖方量计算表、1背景介绍目前，路基工程项目还是依靠传统的二维图纸，通过AutoCAD软件根据图纸中的横断面信息手动绘制出路基横断面以用来作为前期项目策划、预算依据，这在当今讲究高效率及过程管控的情况下，显然是无法满足的。

通过纬地道路软件可以实现自动化、批量化、信息化地完成此项工作。

2路基信息模型分析绘制横断面图技术连接项目施工阶段的数据、资源和过程，所有的数据与资源都建立在模型的基础上。

路基信息模型包括路基的横断面模型和原地貌模型，横断面模型反映路基的结构特点，原地貌模型是基于周边宏观的地理情况，为横断面绘制工作提供决策支持。

因此，根据路基工程特点，路基横断面模型信息主要包括：线路信息、几何信息、和原地貌信息。

线路信息约束了路基的空间走向；几何信息反映了路基各部分结构的几何尺寸信息，原地貌信息则是路基结构与大地的空间定位信息。

这三部分是路基断面模型信息的重要组成部分，缺少任何一部分都是不完整的。

2.1线路信息路基线路的空间位置由其平面和纵断面两部分来表达，因此，线路信息主要包括线路平面信息、纵断面信息及断链信息。

线路平面是线路中心线在水平面上的投影，通过提取平曲线要素，利用交点法生成，故其信息包括交点坐标、曲线里程、曲线半径、缓和曲线长度信息等。

线路纵断面是线路中心线在垂直面上的投影。

其信息包括变坡点里程信息、设计高程、设计坡度和竖曲线半径信息等。
