纬地读取地形图断面数据复习过程

一、平面设计(假设，平面线形在地形图上已经选好）1。

1 补充(重要):项目管理菜单：项目——项目管理命令：HPM首次安装纬地系统后,第一次加载时系统会提示用户指定当前项目或新建项目。

选择新建项目后，系统提示用户输入项目名称、路径以及平面曲线数据文件名。

用户也可新建目录路径，以保证一个项目的所有数据全部存放于同一个目录下。

输入完成后，用户便可以利用“主线平面设计”或“立交平面设计”功能开始进行该项目的平面设计等工作.一般情况下，对于一条公路的施工图设计任务，项目管理中可能需要添加以下数据文件:平面曲线数据文件（*.pm)平面交点数据文件（＊.jd）纵断面地面线数据文件（*。

dmx)横断面地面线数据文件（*。

hdm）纵断面设计数据文件（＊.zdm）超高渐变数据文件（*.sup）路幅宽度数据文件(*.wid)桩号序列数据文件（＊.sta）路基设计中间数据文件(＊。

lj)设计参数控制文件（＊.ctr）挡墙设计文件（*。

dq）——设有挡土墙的情况下至少需要设置以下项目属性：项目名称及路径公路等级类别超高旋转方式加宽渐变方式断链位置（设有断链时）纬地系统的“项目管理器”对话框如图1—1所示.在纬地“项目管理器”对话框的“项目文件"菜单中，用户可以“打开项目”，也可以在此处“新建项目”。

当点取对话框中“文件”选项后,将出现一个项目的所有数据文件列表如图1-1数据文件的添加和重新指定，如果欲删除该文件，则直接将该文件名删除即可，执行编辑菜单下的“编辑文件”命令(或直接双击该文件类型名称）可打开该文件的文本格式进行查看和编辑.图1-1-1当用户选取对话框中“属性”选项，对话框切换到如图1-2所示本项目的属性设置页，用户可以查看本项目的名称、项目类型和设计的起终点桩号等,同时也可以修改所输出图表的“项目标识”和“桩号小数精度"。

断链的设置也在此选项中进行，使用“编辑”菜单中的“添加断链”、“删除断链"、“前移断链”和“后移断链”命令，可完成任意多级断链的添加和修改。

纬地详细横断面设计技术手册纬地详细横断面设计技术手册1.引言横断面设计是指在地理、地质或土木工程中针对特定地区或项目，通过精确测量和分析，确定该地区或项目的纬地详细横断面，以便进行相关工程设计和规划。

2.数据收集2.1 地理数据收集在进行纬地详细横断面设计之前，需要收集地理数据，包括地形图、地理位置、气候数据等，以帮助确定特定地区的地理特征。

2.2 地质数据收集地质数据的收集对于纬地详细横断面设计至关重要。

需要收集地质勘探数据、地质图、地质构造、岩石性质等信息，以分析该地区的地质特征和潜在的风险。

2.3 气象数据收集在进行纬地详细横断面设计时，需要考虑气象因素对横断面的影响。

因此，需要收集气象数据，包括降水量、温度、风速等信息，以评估气候条件对横断面的影响。

3.纬地详细横断面设计方法3.1 地形解译根据地形图和其他地理数据，进行地形解译，以获取地区的地形特征。

可以使用数字高程模型（DEM）来地表高程数据。

3.2 地质分析根据收集的地质数据，进行地质分析，包括地质构造、岩石性质等方面。

通过对地质特征的分析，可以了解地质条件对横断面的影响。

3.3 土壤分析土壤分析是横断面设计中的重要一步。

通过对土壤性质的分析，可以了解土壤的承载能力、渗透性等特性，从而确定适当的设计参数。

3.4 水文分析水文分析是横断面设计中的关键步骤，涉及降水量、径流量、地表径流等方面。

通过水文分析，可以确定横断面的排水系统和水资源规划。

4.纬地详细横断面设计要点4.1 横断面要素在纬地详细横断面设计中，需要考虑道路、河流、管道等要素的布置和设计。

对于道路，需要确定路面宽度、边坡设计、标志标线等要素。

4.2 横断面剖面针对特定的横断面要素，进行剖面设计，通过对剖面的详细设计，可以保证工程建设的安全性和稳定性。

4.3 横断面设计参数横断面设计中需要考虑参数，包括最大坡度、最大切坡比、边坡稳定系数等。

通过合理设置这些参数，可以保证工程设计的可行性和安全性。

纬地操作简要步骤(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--纬地操作简要步骤1、新建一个文件夹，如，命名为****。

将地形图复制到该文件夹2、启动纬地。

3、项目→新建项目，如名为123，项目文件路径→*****→确定4、打开地形图5、设计→主线平面线形设计→交点名0→拾取→在地形图上选点（自定）→插入6、按“是”确定7、在图上定出1交点、2交点、3交点8、确定9、对交点1设置Rc 、s1 、s2（注意参数要符合规范要求）。

如下：10拉动拖动条，让交点名称为111按“拖动R”键12在地形图交点1附近，单击左键，移动鼠标，选择大概合适，单击左键确定13如上图。

将Rc取整，如110。

设置S1、S2。

14拉动拖动条让交点名为215重复11-13 设置交点2的Rs、S1、S216试算17、若不行，怎相应调整18、计算绘图19、主线设计存盘名为123 同项目名20、项目→设计向导21、下一步22、分段公路等级选四级公路设计速度 2023、下一步、下一步….直到最大超高6% 一类加宽25、旋转方式（自定）绕行车道内边线旋转26、下一步27、28、自定计算超高加宽29、30、红色部分的，说明有错，需改正，将鼠标移到它上面，则会出错因。

返回主线设计中改。

31、改后在重复20-2932、如图，则可下一步33、34、桩号间距1035、点击“完成”36、关掉地形图。

可保存，可不保存。

自定37、数模→新数模→确定38、数模→三维数据读入→DWG和DXF格式选择地形图→打开如图，将8110、8120 设置为“地形点”，开始读入改：DGX、DGXY设置为地形点39、数据预检，确定，关闭40、三角构网41、网格显示选择显示所有网格线，确定42、数模——数模组管理43选择数模（蓝色的文件夹）数模应用-------纵断面插值数模应用--------横断面插值1-144保存数模文件名要与项目名不同45保存数模组与项目名相同纵横断面设计46设计——纵断面设计47、点“计算显示”——“确定”再输入“z”回车“e”回车这个时候出来了纵断面桩号及高程图，注意要放大才能看到，系统自动缩小了1000倍。

纬地使用经验（一般道路设计流程）6.8工具：windows7 64位系统、纬地6.8软件1.路线设计:地形图处理→等高线分色→路线平面设计(选交点前先进行控制设置,不然桩号不对)→进行设计向导设计(公路等级、车道、超高加宽设计，项目标识有特殊段如匝道ZK则只需要输入Z)→平面自动分图（其中标准图框可以在项目管理器中更改）如下图：2.纵断面设计：地形图处理→找到首曲线、计曲线、高程点所在的图层→新数模→三维数据读入→三角构网→纵断面差值、横断面差值→纵断面设计按钮（计算显示）→范围缩放（输入“Z”回车，再输入“E”回车）这里会有些32位电脑出现AUTOCAD用尽系统内存的情况，64位无影响，处理办法:（1） 32位系统默认2G内存，打开3G开关可以解决此问题1）右击“开始”菜单的“附件”程序组中“命令提示符”图标，单击“以管理员身份运行”。

2）在命令提示符下，输入：bcdedit /set IncreaseUserVa 30723）重启计算机（2）关闭3G运行办法：1）右击“开始”菜单的“附件”程序组中“命令提示符”图标，单击“以管理员身份运行”。

2）在命令提示符下，输入：3） bcdedit /deletevalue IncreaseUserVa4）重启计算机缩放后得找到纵断面图，一般在纵坡图上方很小的一个点。

接下来进行纵断面拉坡设计。

纵断面设计过程中有线型不合适的点可以在数据中编改。

纵断面设计→选点（选择路线起点，绘制纵断面拉坡图，注意尽量保证平包纵）→实时修改（点选要修改的变坡点后输入“Z”自由修改，可对纵断面设计进行调整）→纵断面设计（点击实时修改，输入“T”切线命令，进行竖曲线设计）→纵断面绘图（绘图比例V1:400 H1：2000，依次点选地质概况、填挖高度、设计高程、地面高程、坡度和坡长、直线及平曲线、里程桩号）→点击批量绘图→输入起始页码回车→输入终止页码回车→点选绘图基点得到纵断面图3.横断面设计路基设计计算→控制参数输入→横断面数据修改、或者导入→横断面绘图→绘图控制（1：400横向、插入图框、中线对齐、自动剪断地面线宽度20m、绘出路槽图形、记录三维数据、沟底标高、坡口脚距离、边坡坡度和横坡坡度、用地界宽）→设计控制（土方数据文件、添加起始和终止点的桩号）→土方控制（计入排水沟面积、填方扣路槽、挖方加路槽）→设计绘图（点取基点、输入起始页码）→得到横断面图补充说明：一、路线设计1 ) 虚交设置转角比较大的时候：做辅助线,但是必须在做辅助线时先进行其他类型平曲线设置，否则会出现致命错误（注意：纬地6.8做辅助线应该打开最近点使直线两端点分别处于交点两条线上，如图所示，6.8版本选不到交点仅能选择端点,也可以直接选择最近点）→得到虚交点A和B→打开主线设计框→选择交点6点击虚交→点击虚交设置→点击虚交点0再点击插入按钮→输入虚交点名称A和B→点击虚交点A和B的坐标再点击拾取按钮→拾取A和B的端点→点击完成按钮→得到虚交线点击拖动R按钮→选取基点拖动得到虚交曲线→虚交线设置完毕2 ）“S”型曲线设置主线平面设计插入两个交点→选择靠后的交点（可设置前后缓和长度）→点击拖动R按钮→打开主线平面设计→选择前交点→输入前后缓和长度→点击试算→点击计算绘图按钮→“S”型曲线设置完毕3）“C”型曲线设置打开主线平面设计→插入两个交点→找到第一个交点输入圆曲线半径和前后缓和长度→找到第二个交点输入前后缓和长度并选择与前交点相接模式→点击试算并点击计算绘图按钮→“C”型曲线设置完毕4 ）卵型曲线设计打开主线平面设计→插入两个交点→找到第一个交点设置其交点半径和前缓长→点击试算→点击计算绘图按钮→打开主线平面设计→找到第二交点滑动块→输入前缓长（和第一个的后缓长一样）→前缓曲率半径修改为和前交点圆曲线半径一致的数字（表示从圆曲线半径开始渐变）→输入后缓长→选择与前交点相接的反算模式→点击试算→点击计算绘图→得到卵型缓和曲线5）多余路线删除命令打开主线平面设计→删除不需要的交点→点击计算绘图→点击工具命令→选择删除路线按钮→点选多余交点路线→得到修改后路线（如果没有只需要重新打开主线平面设计点击计算绘图即可）以上就是纬地6.8平纵基本操作内容，仅发表个人经验。

纬地操作步骤(配图)纬地5.88路线设计基本教程1.用纬地软件打开需要设计的地形图。

2.项目---新建项目，选好要保存设计文件的路径（最好新建一个文件夹，因为设计过程中会生成很多的数据文件）3.设计---主线平面设计。

在这进行路线的平面设计，先点拾取，拾取的点为你的路线起点，然后再点插入，插入为设计路线的平面交点。

选完点之后记得要点击保存，否则系统数据不会自动更新。

4.项目---设计向导。

一直点击下一步设计你相应等级公路的参数。

(一般来说都不需要改，系统已经把相应等级的的规范数据已输入进去)最后要点击自动计算超高加宽，显示出现红色表示该标段有不符合规范。

5.快捷建立三维数模地形图。

1）先将你地形图复制一份出来，把边框和其他的都删掉，仅留下地形线即可，保存关掉该图。

2）打开纬地软件--数模---新数模。

根据设计地形图的推想出的最小高程和最大高程填进去，这样系统计算出来的三维地形图误差大大减小。

3）数模---三维数据读入---选dwg文件结尾的----打开刚才复制的地形图出现下面的对话框----选择所有地面线的图层，数据类型都为地形点。

然后开始读入---4）数模---数据预检把最小、大高程改为刚才修改的一样。

确定。

5）数模—三角构网保存。

数模文件已建成，把复制的地形图关掉即可。

6.设计纵断面图。

数模---数模应用---纵断面插值----设计----纵断面设计。

（由于纵断面地形图它在固定的位置，说个快捷键快速找到该图：re回车z回车a回车）拾点—插入（注意：终点桩号要根据平面终点桩号输入进去）7.设计----纵断面绘图。

把绘图栏目那里全部取消，然后再从新逐一按顺序点击。

再点击搜索全线看三个终点桩号是否一样。

再点击批量绘图8.横断面绘图。

数模---数模应用----横断面插值----设计----路基计算（选择好路基设计文件保存的路径，最后点击搜索全线）9.设计----横断面设计绘图（划红线位置需要点击）10.所需要的表格在表格的工具栏里，直接按输出即可。

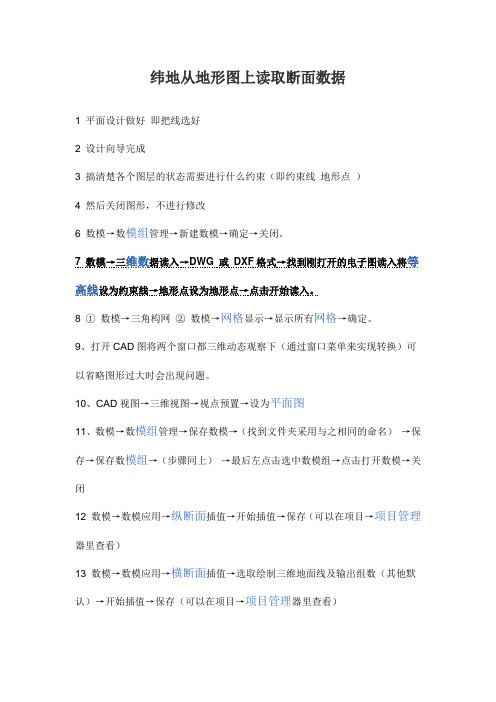

纬地从地形图上读取断面数据
1 平面设计做好即把线选好
2 设计向导完成
3 搞清楚各个图层的状态需要进行什么约束（即约束线地形点）
4 然后关闭图形，不进行修改
6 数模→数模组管理→新建数模→确定→关闭。

7 数模→三维数据读入→DWG 或DXF格式→找到刚打开的电子图读入将等高线设为约束线→地形点设为地形点→点击开始读入。

8 ①数模→三角构网②数模→网格显示→显示所有网格→确定。

9、打开CAD图将两个窗口都三维动态观察下（通过窗口菜单来实现转换）可以省略图形过大时会出现问题。

10、CAD视图→三维视图→视点预置→设为平面图
11、数模→数模组管理→保存数模→（找到文件夹采用与之相同的命名）→保存→保存数模组→（步骤同上）→最后左点击选中数模组→点击打开数模→关闭
12 数模→数模应用→纵断面插值→开始插值→保存（可以在项目→项目管理器里查看）
13 数模→数模应用→横断面插值→选取绘制三维地面线及输出组数（其他默认）→开始插值→保存（可以在项目→项目管理器里查看）。

纬地道路详细步骤1、项目→新建项目。

2、建立一个目录文件夹。

3、打开电子图（CAD .dwg文件类型）。

4、搞清楚各个图层的状态需要进行什么约束{（等高线╱约束点）、（地形点╱地形点的）}。

5、然后关闭图形，不进行修改6、数模→数模组管理→新建数模→确定→关闭。

7、数模→三维数据读入→DWG 或 DXF格式→找到刚打开的电子图读入将等高线设为约束线→地形点设为地形点→点击开始读入。

8、①数模→三角构网②数模→网格显示→显示所有网格→确定。

9、数模→数模组管理→保存数模→（找到文件夹采用与之相同的命名）→保存→保存数模组→（步骤同上）→最后左点击选中数模组→点击打开数模→关闭10、设计→主线平面设计→找到自己要设计的那条线起点→点击后→点插入→是→设置适当的交点→点存盘→是→计算绘图（点击“表格”→“输出直曲转角表”功能生成路线直线及曲线转角一览表。

）11、项目→设计向导→下一步（多次重复下一步）自动计算超高加宽→完成（根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta)等数据文件。

12. 点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。

13、数模→数模应用→纵断面插值→开始插值→保存（可以在项目→项目管理器里查看）14、数模→数模应用→横断面插值→选取绘制三维地面线及输出组数（其他默认）→开始插值→保存（可以在项目→项目管理器里查看）这是设计的重点15、CAD新建→选择最后一个文件夹→打开→打开 acadiso. 文件（样板文件）。

16、设计→纵断面设计→计算显示→确定。

17、设计→纵断面设计→选点→在图上选一个个点{（左边端点起）再接着插入几个点（最后一个右边端点 }→点击实时修改对纵坡顶修改（将竖曲线调整到合理）→存盘→计算显示→删除纵断面图。

18、设计→路基设计计算→点击“...”→保存→搜索全线→确定→计算（点击“表格”→“输出路基设计表”计算输出路基设计表。

纬地横断⾯设计（平距、⾼差输⼊）学习资料纬地横断⾯设计(平距、⾼差输⼊)⼗七. 横断⾯数据输⼊横断地⾯线数据的输⼊说明要进⾏横断⾯设计绘图，⾸先要有横断⾯地⾯线数据⽂件（*.hdm）。

在所有需要⼿⼯输⼊的外业数据中，横断⾯地⾯线数据输⼊的⼯作量是最⼤的了。

因此纬地系统不但开发了⽅便好⽤的横断地⾯线数据输⼊程序（简称“横断数据输⼊”），⽽且也⽀持纬地数据编辑器、写字板、edit、Word及Excel等⽂本编辑器按照其数据格式进⾏输⼊后保存的纯⽂本⽂件，另外还可以将纬地外业⼿簿记录的横断⾯地⾯线数据⾃动导⼊进来。

对于其它格式的横断⾯地⾯线数据，纬地的“横断数据输⼊”程序可直接读⼊⼏种典型的横断⾯地⾯线数据⽂件，还⽀持⽤户⾃⾏编辑其它格式的横断地⾯线数据的格式⽂件，然后通过纬地系统的“横断数据导⼊”⼯具进⾏⾃动转换，可以说纬地系统⽀持任何格式的横断地⾯线数据⽂件。

法⼀. 使⽤横断数据输⼊⼯具进⾏输⼊和纵断数据输⼊⼯具⼀样，针对横断⾯地⾯线⼤量的外业数据输⼊，纬地系统开发了专门的横断地⾯线数据输⼊程序（简称“横断数据输⼊”）。

系统设置了两种⾃动提⽰桩号的功能，⽤户可以选择按照给定的桩号间距来提⽰桩号，也可以选择根据纵断⾯地⾯线⽂件中的桩号进⾏⾃动提⽰。

启动“横断数据输⼊”程序，系统⾸先弹出如图5－1A所⽰设置对话框。

由于纵断⾯地⾯线中桩⾼程的桩号⼀般都是和横断⾯地⾯线的桩号是⼀⼀对应的，所以⼤多数情况下须选择第⼆种⽅式（按纵断⾯地⾯线⽂件的桩号）⾃动提⽰桩号。

点击“确定”按钮后，弹出横断⾯地⾯线输⼊对话框，其对话框如图5－1B所⽰。

⽤户可使⽤此对话框⽅便、快捷地输⼊外业记录的横断地⾯线数据。

图5－1A图5－1B下⾯就使⽤横断数据输⼊⼯具进⾏横断地⾯线数据输⼊的具体操作步骤进⾏详细说明：1）选择“数据”菜单下的“横断数据输⼊”命令，系统弹出如图5－1A所⽰的对话框，选择“按纵断⾯地⾯线⽂件提⽰桩号”，点击“确定”按钮；2）系统接着弹出“横断数据输⼊”主对话框，如图5－1B所⽰，并在对话框中第⼀⾏提⽰出当前项⽬的路线起点桩号（也就是纵断⾯地⾯线⽂件中的第⼀个桩号）。

精心整理纬地5.82使用教程一、教程编制说明：哥一直信奉拿来主义，因此所用的软件都是D版，因此在写此教程之前，向默默奉献在D版前线的前辈们致以崇高的敬意！！！！！！！在本教程中所用到的软件为CAD2006，CASS7.0，纬地5.82数模版1图标，启动纬地，如果是首次启动纬地，请先启动，点击桌面图标后，然后退出，再点击纬地图标（这一步2在任意一盘建立一新文件夹，并将其命名为111道路（道路名字暂定未111道路）。

如下图：如本例题是建立在E盘根目录下：3、获得地形图高程数据3.1、方法一：用cass7.0直接提取3．1.1点文件→打开→地形图本例打开的是名为产业园总体规划的地形图。

3.1.2在需要修建道路的区域用多段线画一闭合区域：如下图：3.1.3点击工程应用→高程点生产数据文件→有编码高程点输入文件名111道路原始数据，选择保存在E盘111道路按4的文件。

点击拾取，拾取坐标点，如下图4.2.2点击插入，插入交点0，然后依次在屏幕上拾取交点1和交点2，具体如下图：点击存盘和确定。

这里点击控制可以对可进行主线控制参数设定。

4.3.3点击左边箭头，找到交点14.3.4点击拖动R，对道路进行弯道设计。

具体如下图在感觉适合的位置点击鼠标左键，弹出以下窗口4.3.5对半径Rc进行取整点击绘图→平面自动分图进行分图设置，点击开始出图，完成平面分图。

5、道路纵断面数据输入。

纬地纵横断面输入可分为手工输入和导入其他文件的里程文件进行纵横断面输入，这里主要讲的是通过cass7.0为纬地提供纵横断面数据输入。

5.1关闭当前工作电子地形图，新建一cad文件点击打开界面如下：5.2点击绘图处理→展高程点，具体如下图点回车跳出如下窗口：点击计算绘图，结果如下：5.2.2用多段线将道路主线重新画一下。

注意画多段线的起点位置应该是主平面的0点桩号。

如下图：5.2.3获取主线纵断面数据点击工程应用→生成里程文件→由复合线生产→普通断面5．2.4选择断面线，选择你所画的复合线，跳出如下窗口：选取坐标数据文件，和命名里程文件名称，采样点距离。

利用纬地软件进行纵横断面设计大致过程纬地软件是一款专业的土木工程设计软件，它提供了丰富的功能和工具，可以帮助工程师进行纵横断面设计。

下面是利用纬地软件进行纵横断面设计的大致过程：1.收集基础数据：在开始设计之前，需要收集相关的基础数据，包括地形地貌图、地质勘探数据、交通流量数据等。

这些数据是设计的基础，可以通过地形勘测、地质勘探和交通调查等手段获得。

2.创建项目并导入数据：在纬地软件中，可以创建一个新的项目，并导入所需的基础数据，包括地形数据和其他相关数据。

3.绘制纵横断面：在纬地软件中，可以使用绘图工具绘制纵横断面。

首先，选择工具栏上的切割工具，然后在地形图上选择起点和终点，软件会自动生成一个纵断面剖面线。

4.设计纵断面：在纵断面中，可以使用纬地软件提供的各种工具进行设计。

例如，可以使用调整工具调整断面线的高程，在交叉点处绘制平台和盲弯等。

此外，还可以根据需要设置交叉口、人行横道、路侧停车泊位等。

5.设计横断面：在横断面设计中，可以使用纬地软件提供的工具设置道路的宽度和纵横坡。

可以根据道路的类别和要求，设置不同的参数，如交通车道数、车道宽度、路缘石高度等。

软件中还提供了辅助工具，如简化轴线、设置转弯半径等。

6.设计交叉口：如果设计中有交叉口，可以使用纬地软件提供的工具进行交叉口设计。

可以选择不同类型的交叉口，并根据实际需要进行设置，如行车道宽度、转弯半径、人行横道等。

7.进行优化：设计完成后，可以使用纬地软件进行优化。

软件可以根据设计要求和标准，自动生成合理的坡度和横断面，以满足交通需求和地形限制。

8.生成报告和图纸：纬地软件可以根据设计结果生成详细的报告和图纸。

设计师可以选择不同的输出格式，如PDF、CAD文件等，以便于与其他项目参与者进行沟通和交流。

综上所述，利用纬地软件进行纵横断面设计是一个相对简单和高效的过程。

软件提供了丰富的功能和工具，可以帮助工程师快速进行设计，并优化设计结果。

通过使用纬地软件，可以提高设计的准确性和效率，减少设计过程中出现的错误和漏洞，提高道路工程的质量和可行性。
