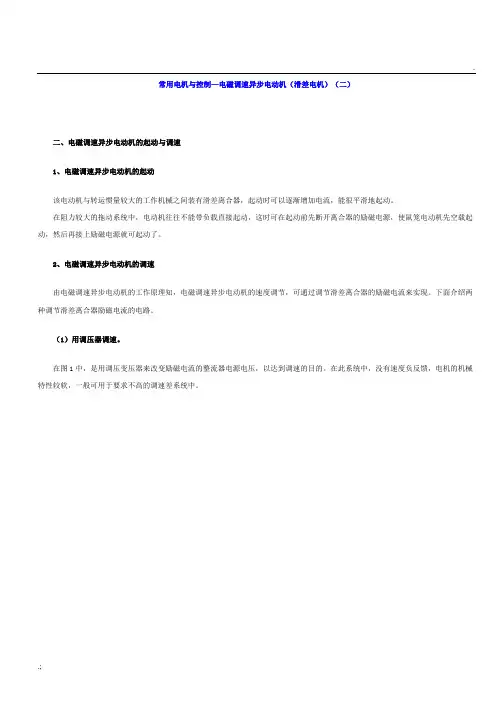

常用电机与控制—电磁调速异步电动机（滑差电机）（二）二、电磁调速异步电动机的起动与调速1、电磁调速异步电动机的起动该电动机与转运惯量较大的工作机械之间装有滑差离合器，起动时可以逐渐增加电流，能很平滑地起动。
在阻力较大的拖动系统中，电动机往往不能带负载直接起动，这时可在起动前先断开离合器的励磁电源，使鼠笼电动机先空载起动，然后再接上励磁电源就可起动了。
2、电磁调速异步电动机的调速由电磁调速异步电动机的工作原理知，电磁调速异步电动机的速度调节，可通过调节滑差离合器的励磁电流来实现。
下面介绍两种调节滑差离合器励磁电流的电路。
（1）用调压器调速。
在图1中，是用调压变压器来改变励磁电流的整流器电源电压，以达到调速的目的。
在此系统中，没有速度负反馈，电机的机械特性较软，一般可用于要求不高的调速差系统中。
图1 用调压变压器控制的调速电路由于这种控制线路结构简单，便于维护，所以仍有实用意义。
在图1中，TC是单机调压变压器，初级电压220V，次级电压为0－250V。
整流元件是2CZ型硅二极管，型号的选择应根据离合励磁线圈的功率或电流来确定。
从电路图可看出，只要改变调压变压器的次级电压，就能改变整流输出直流电压，即改变滑差离合器励磁电流，这样就能调节电机的转速。
（2）速度负反馈电磁调速异步电动机控制电路现在广泛采用具有速度负反馈的滑差离合器的控制装置，来实现宽范围无级调速，它比起其它调速电动机来说，具有以下主要优点：•交流无级调速，机械特性硬度较高；•结构简单、工作可靠、维护方便、价格低廉；•调速范围大，用在像印刷机这样的恒转矩负载时，一般可达10：1，有特殊要求（如轮转机）时亦可达50：1；•可调节转矩。
在现代化的联合轮转机中，都应用了自动化的纸张拉紧机械，它可以达到随着卷筒纸直径的变化，调节离合器的转矩经保持拉力不变。
下面以ZLK－10型调速装置为例，说明电磁调速异步电动机的调速线路的组成及其工作原理。
图2为ZLK－10自动调速系统的方框图，由图可知，它由给定电压、速度负反馈、放大器、触发电路、可控硅(晶闸管）整流等环节组成，图3是其原理图。
电磁调速电动机工作原理电磁调速电动机工作原理2010-06-04 09:06:54| 分类：电机|标签：|字号大中小订阅=1 _________ &1- 原动机2-工作气隙3-主轴4-输岀轴5■磁极6-电枢电磁滑差离合器的机械特性可近似地用下列经验公式表示：n=nO-KT2/l4f 式中：n0 —离合器主动部分（鼠 笼电动机）的转速；n —离合器从动部分（磁极）的转速；If —励磁电流；K —与离合器结构有关的系数； T —离合器的电磁转矩。
当稳定运行时，负载转矩与离合器的电磁转矩相等。
由上述公式可知：（1）当负 载一定时，励磁电流If 的大小决定从动部分转速的高低， 励磁电流愈大，转速愈高；反之，励磁电流愈小， 转速就愈低。
根据这一特性，可以利用电气控制电路非常方便地调节从动部分的转速。
（ 2）当励磁电流 一定时，从动部分转速将随着负载转矩增加而急剧降低，并且这种下降在弱励磁电流的情况下更加严重， 如图2-20a 所示，它具有较软的机械特性，这种软的机械特性在许多情况下，不能满足生产机械的要求。
为了获得范围较广，平滑而稳定的的调速特性，通常采用速度负反馈的措施，使电磁滑差离合器具有如图2- 20b 所示的硬机械特性。
图2 — 20电磁调速异步电动机机械特性曲线图 2— 21为带有速度负反馈的电磁调速异步电动机原理框图。
它是利用测速发电机把离合器的输岀速度 n 换成交流电压U -，再经整流器变成直流电压 U -。
将U -送入比较元件，与给定直流励磁电压 Uf 进行比较。
得电压差厶Uf — U -。
所以输入离合器的励磁电流 If 不是正比于励磁电压 Uf ，而是正比于电压△ U 。
由于U 〜（U ―）的大小与转速 n 有关，n 增大，U 〜（U -） 变大。
n 减小，U 〜（U ―）变小。
因此，在给定直流励磁电压 Uf 有变情况下，输入的励磁电流 If 的大小n11 D与转速n有关，即随着n的下降或上升，励磁电流If将自动增加或减小，由于负反馈的作用，提高了电磁离合器机械特性的硬度，这时调速的参数不再是电流If将自动增加或减小，由于负反馈的作用，提高了电磁离合器机械特性的硬度，这时调速的参数不再是电流If而是电压Uf。
YCT系列电磁调速电动机使用维护说明书一、概述:YCT系列电磁调速电动机(以下简称调速电动机是一种控制简单的交流调速电动机,由Y系列三相异步电动机,涡流离合器(又称电磁转差离合器或滑差离合器和测速发电机组成,通常与JD系列、TKZ系列控制器(或其他控制装置组成一套具有测速负反馈系统的交流无级调速驱动装置,能在比较宽广的转速范围内进行平滑的无级调速。
调速电动机具有下列优点:1.1结构简单,运行稳定,使用可靠,维护方便;1.2直接使用三相交流电源,设备投资少;1.3起动性能好,起动转矩大,起动平滑;1.4控制功率小,便于自控、遥控和群控;1.5调速精度高,与普通系列控制器配套后,转速变化率不大于2.5%,与精密型控制器配套后,转速变化率不大于1%;1.6调速范围广,无失控区。
由于以上优异性能,调速电动机已广泛用于钢铁、电站、电缆、化工、石油、水泥、纺织、印染、造纸、机械等工业部门作恒转矩或递减转矩的负载机械的无级调速之用,尤其适宜作流量变化较大的泵和风机类负载拖动之用,能够获得良好的节能效果。
二、产品规格及主要数据:2.1YCT系列电磁调速电动机型号说明2.2规格及数据型号标称功率(kW额定转矩(N.m额定调速范围(r/min重量(kg转速变化率%备注 YCT112-4A 0.55 3.6 54 YCT112-4B 0.75 4.9 55 YCT132-4A 1.1 7.1 81YCT132-4B 1.5 9.71230-12585YCY160-4A 2.2 14.1122 YCY160-4B 3 19.2125YCY180-4A 4 25.2160YCY200-4A 5.5 35.1218 YCY200-4B 7.5 47.7231 YCY225-4A 11 69 344YCY225-4B 15 941250-125367YCY250-4A 18.5116 478YCY250-4B 22 1371320-1325022.5(或1型号标称功率(kW额定转矩 (N.m 额定调速范围 (r/min重量 (kg 转速变化率%备注YCT280-4A 30 189630YCT315-4A 37 232 830 YCT315-4B 45 282 1320-132 858YCT355-4A 55 344 1440 YCT355-4B 75 469 1340-440 1570 YCT355-4C 90 564 1640YCT355-4D 110 688 1900 YCT355-4E1328211340-600 20102.5 (或1* 标称功率:即拖动电动机的额定功率**转速变化率δ:10%额定转矩时转速-额定转矩时转速δ= 额定最高转速×100%2.3 定额:连续工作制(S1 2.4 防护等级;IP21二、结构简述:调速电动机的拖动电动机是Y 系列(IP44三相交流异步电动机,其前端盖、轴伸直径及前轴承均有特殊要求。

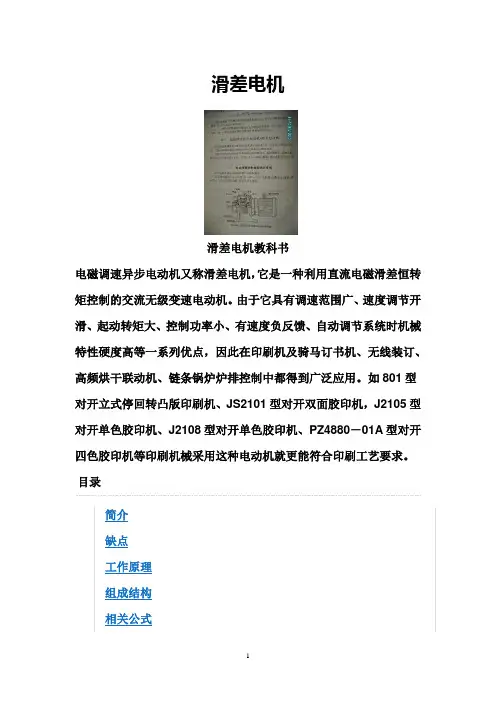

滑差电机滑差电机教科书电磁调速异步电动机又称滑差电机，它是一种利用直流电磁滑差恒转矩控制的交流无级变速电动机。
由于它具有调速范围广、速度调节开滑、起动转矩大、控制功率小、有速度负反馈、自动调节系统时机械特性硬度高等一系列优点，因此在印刷机及骑马订书机、无线装订、高频烘干联动机、链条锅炉炉排控制中都得到广泛应用。
如801型对开立式停回转凸版印刷机、JS2101型对开双面胶印机，J2105型对开单色胶印机、J2108型对开单色胶印机、PZ4880－01A型对开四色胶印机等印刷机械采用这种电动机就更能符合印刷工艺要求。
目录简介缺点工作原理组成结构相关公式简介电磁调速异步电动机（滑差电机）烘版机采用这种电动机调速后，能有效地控制胶膜厚度，操作十分方便。
骑马订书机采用这种电动机调速，能够根据书刊的要求相应地调节转速而提高书刊装订质量。
编辑本段缺点带有速度负反馈的电磁调速异步电动机的主要缺点是：在空载或轻载（小于10%额定转矩）时，由于滑差电机调速装置反馈不足，会造成失控现象；在调速时，随着转速降低，离合器的输出功率和效率也相应地按比例下降。
所以此电机适用于长期高速运转和短时间低速运转。
为适应印刷机低速运转的需要，在采用电磁调速异步电动机作主驱动的印刷机中往往再配装一台三相异步电动机作为低速电机使用。
编辑本段工作原理电磁调速异步电动机是由普通鼠笼式异步电动机、电磁滑差离合器和电气控制装置三部分组成。
异步采用滑差电机调速的切粒机电机作为原动机使用，当它旋转时带动离合器的电枢一起旋转，电气控制装置是提供滑差离合器励磁线圈励磁电流的装置。

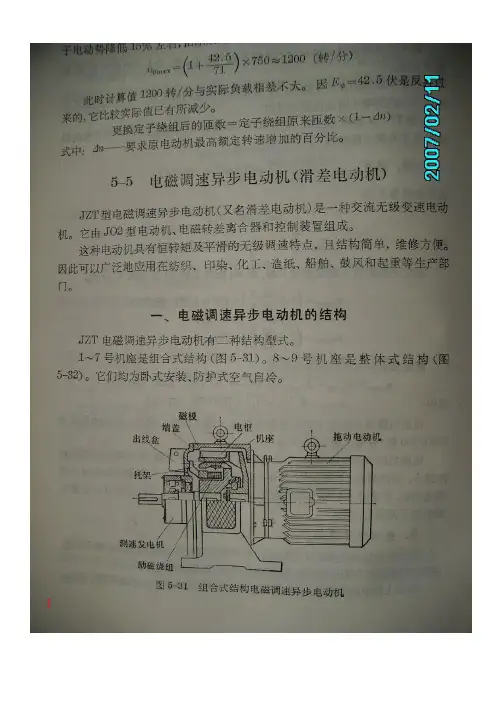

这里主要介绍电磁滑差离合器，图2－19是其结构示意图。
它包括电枢、磁极和励磁线圈三部分。
电枢为铸钢制成的圆筒形结构，它与鼠笼式异步电动机的转轴相连接，俗称主动部分；磁极做成爪形结构，装在负载轴上，俗称从动部分。
主动部分和从动部分在机械上无任何联系。
当励磁线圈通过电流时产生磁场，爪形结构便形成很多对磁极。
简介电磁调速异步电动机（滑差电机）电磁调速异步电动机又称滑差电机，它是一种恒转矩交流无级变速电动机。
由于它具有调速范围广、速度调节开滑、起动转矩大、控制功率小、有速度负反馈、自动调节系统时机械特性硬度高等一系列优点，因此在印刷机及骑马订书机、无线装订、高频烘干联动机、链条锅炉炉排控制中都得到广泛应用。
如801型对开立式停回转凸版印刷机、JS2101型对开双面胶印机，J2105型对开单色胶印机、J2108型对开单色胶印机、PZ 4880－01A型对开四色胶印机等印刷机械采用这种电动机就更能符合印刷工艺要求。
烘版机采用这种电动机调速后，能有效地控制胶膜厚度，操作十分方便。
骑马订书机采用这种电动机调速，能够根据书刊的要求相应地调节转速而提高书刊装订质量。
缺点带有速度负反馈的电磁调速异步电动机的主要缺点是：在空载或轻载（小于10％额定转矩）时，由于滑差电机调速装置反馈不足，会造成失控现象；在调速时，随着转速降低，离合器的输出功率和效率也相应地按比例下降。
所以此电机适用于长期高速运转和短时间低速运转。
为适应印刷机低速运转的需要，在采用电磁调速异步电动机作主驱动的印刷机中往往再配装一台三相异步电动机作为低速电机使用。
[编辑本段]电磁调速异步电动机结构与工作原理电磁调速异步电动机是由普通鼠笼式异步电动机、电磁滑差离合器和电气控制装置三部分组成。
异步采用滑差电机调速的切粒机电机作为原动机使用，当它旋转时带动离合器的电枢一起旋转，电气控制装置是提供滑差离合器励磁线圈励磁电流的装置。
这里主要介绍电磁滑差离合器，图2－19是其结构示意图。
它包括电枢、磁极和励磁线圈三部分。
电枢为铸钢制成的圆筒形结构，它与鼠笼式异步电动机的转轴相连接，俗称主动部分；磁极做成爪形结构，装在负载轴上，俗称从动部分。
主动部分和从动部分在机械上无任何联系。
当励磁线圈通过电流时产生磁场，爪形结构便形成很多对磁极。
此时若电枢被鼠笼式异步电动机拖着旋转，那么它便切割磁场相互作用，产生转矩，于是从动部分的磁极便跟着主动部分电枢一起旋转，前者的转速低于后者，因为只有当电枢与磁场存在着相对运动时，电枢才能切割磁力线。
JD1A-40电磁调速电机控制器产品使用说明书江苏省泰州市耐特调速电机有限公司JDIA-40型电磁调速电动机控制器是原机械工业部全国联合统一设计产品，用于电磁调速电动机(滑差电机)的调速控制。
实现恒转矩无级调速，当负载为风机和泵类时，节电效果显著，可达10%~30%，是我国目前推广的节能产品之一。
1、型号含义：2、使用条件：2.1、海拔不超过1000m 。
2.2、周围环境温度；-5℃-+40℃。
2.3、相对湿度不超过90％(20℃以下时)。
2.4、振动频率10-15OHz 时，其最大振动加速度应不超过0.5g 。
2.5、电网电压幅位波动±10％额定值时、保证额定使用。
2.6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。
3、主要技术数据：3.1调速范围：电源为50Hz 时：1250~125转/分60Hz 时：1500~150转/分3.2转速变化率（机械特性硬度）≤2.5％100%100%%10X 额定最高速度负载下是转速—负载下的转速转速变化率=3.3稳速精度：≤1%3.4最大输出：直流90V3.5控制电机功率：0.55~40KW3.6测速发动机三相2V ≤3.5V/100r .p.m 。
4.基本工作原理：JD1A—40电磁调速电动机控制装置是由速度调节器、移相触发器、可控硅整流电路及速度负反馈等环节所组成。
图1为装置原理方框图。
图2为装置的电气原理图。
图3为装置的移相触发各点波形图。
从图1-图4可知，二种线路的工作原理都是相同的。
速度指令信号电压和调速负反馈信号电压比较后，其差值信号被送入速度调节器（或前置放大器）进行放大，放大后的信号电压与锯齿波叠加，控制了晶体管的导通时刻，产生了随着差值信号电压改变而移动的脉冲，从而控制了可控硅的开放角，使滑差离合器的激磁电流得到了控制，即滑差离合器的转速随着激磁电流的改变而改变。
由于速度负反馈的作用，使电磁调速电动机实现恒转矩无极调速。
从图2-图3可知，JD1A—40型的速度指令信号电压是由装在控制箱面板上的速度操作电位器产生的。
电磁调速电机操作方法
电磁调速电机是一种通过调整电磁场的强弱来实现转速调节的电机。
其操作方法如下：
1. 接通电源：将电磁调速电机接入电源，确保电源电压与电机额定电压相匹配。
2. 调节电流：通过调节电机的电流来控制电磁场的强弱，从而实现转速调节。
可以通过旋钮、调节器等设备来进行电流调节。
3. 监测转速：使用转速计或其他转速监测装置来实时监测电机的转速。
根据需要，逐步调节电流，直至达到所需的转速。
4. 将负载连接到电机：根据需要，将负载连接到电机轴上，确保负载与电机匹配，并根据负载特性进行相应的调整。
5. 运行和停止：在调节好电流和连接负载后，可以启动电机，使其开始运行。
根据需要，可以使用启动器或开关来控制电机的起停。
6. 监测和调整：在电机运行过程中，可以通过监测转速和负载情况，进行相应的调整。
根据需要，可以适时调节电流，以保持稳定的转速和适当的负载。
注意事项：
1. 在调节电流时，要小心确保电流不超过电机的额定电流，避免过载。
2. 在连接负载时，要确保负载与电机的匹配性，避免过载或过载。
3. 在操作过程中，要定期检查电机的运行情况，及时发现和解决问题。
4. 在进行维护和修理时，务必切断电源，确保安全操作。

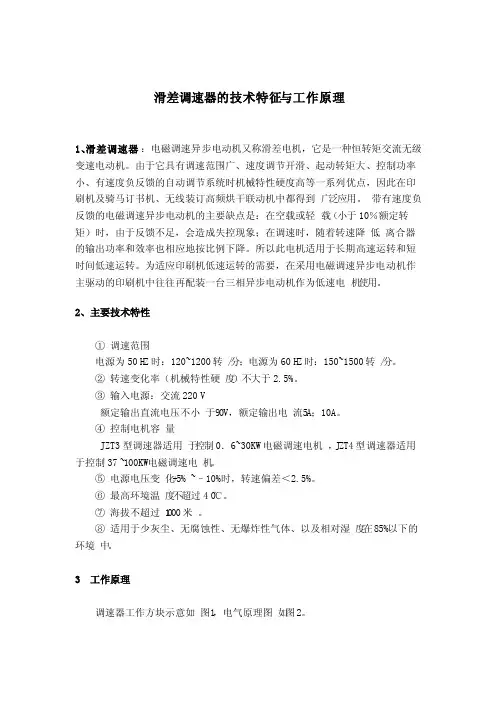

滑差调速器的技术特征与工作原理1、滑差调速器：电磁调速异步电动机又称滑差电机，它是一种恒转矩交流无级变速电动机。
由于它具有调速范围广、速度调节开滑、起动转矩大、控制功率小、有速度负反馈的自动调节系统时机械特性硬度高等一系列优点，因此在印刷机及骑马订书机、无线装订高频烘干联动机中都得到广泛应用。
带有速度负反馈的电磁调速异步电动机的主要缺点是：在空载或轻载（小于10％额定转矩）时，由于反馈不足，会造成失控现象；在调速时，随着转速降低，离合器的输出功率和效率也相应地按比例下降。
所以此电机适用于长期高速运转和短时间低速运转。
为适应印刷机低速运转的需要，在采用电磁调速异步电动机作主驱动的印刷机中往往再配装一台三相异步电动机作为低速电机使用。
2、主要技术特性①调速范围电源为50H Z时：120~1200转/分；电源为60H Z时：150~1500转/分。
②转速变化率（机械特性硬度）不大于2.5%。
③输入电源：交流220V额定输出直流电压不小于90V，额定输出电流5A；10A。
④控制电机容量JZT3型调速器适用于控制0．6~30KW电磁调速电机，J ZT4型调速器适用于控制37~100KW电磁调速电机。
⑤电源电压变化+5% ~–10%时，转速偏差＜2.5%。
⑥最高环境温度不超过40℃。
⑦海拔不超过1000米。
⑧适用于少灰尘、无腐蚀性、无爆炸性气体、以及相对湿度在85%以下的环境中。
3 工作原理调速器工作方块示意如图1，电气原理图如图2。
图1 调速器工作方块图图2 调速器电气原理图从图中可知，调速器由给定电路，触发电路，可控硅主回路，测速负反馈等环节组成。
给定电路：220V电压输入至调速器，经变压器变压至27V经过D5×4桥式整流，R7，C3，C4，л型滤波器滤波后，经WZ2稳压管加到给定电位器W3两端。

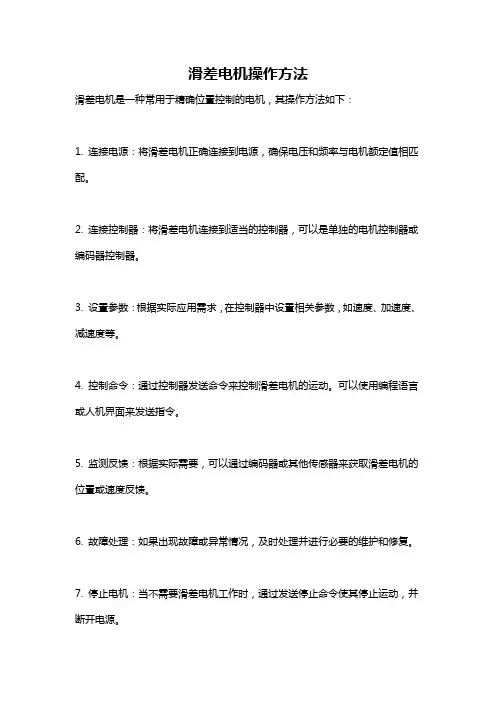

滑差电机操作方法
滑差电机是一种常用于精确位置控制的电机，其操作方法如下：
1. 连接电源：将滑差电机正确连接到电源，确保电压和频率与电机额定值相匹配。
2. 连接控制器：将滑差电机连接到适当的控制器，可以是单独的电机控制器或编码器控制器。
3. 设置参数：根据实际应用需求，在控制器中设置相关参数，如速度、加速度、减速度等。
4. 控制命令：通过控制器发送命令来控制滑差电机的运动。
可以使用编程语言或人机界面来发送指令。
5. 监测反馈：根据实际需要，可以通过编码器或其他传感器来获取滑差电机的位置或速度反馈。
6. 故障处理：如果出现故障或异常情况，及时处理并进行必要的维护和修复。
7. 停止电机：当不需要滑差电机工作时，通过发送停止命令使其停止运动，并断开电源。
需要注意以下事项：
- 在操作滑差电机之前，确保已经了解并遵守相关的安全操作规程。
- 根据滑差电机的规格和技术要求正确选择和使用电源和控制器。
- 严格按照制造商的操作说明进行操作，尤其是在设置参数和发送控制命令时确保准确性和正确性。
- 定期检查和维护滑差电机，以确保其正常运行并延长使用寿命。
电磁调速电机是由单速或多速鼠龙型异步电动机和电磁转差离合器组成。
通过控制器可在较广范围内进行无级调速。
离合器是由两个同心而独立旋转的部件所组成：一个称为磁极（内转子），另一个称为电枢（外转子），当磁极的激磁线圈通过直流电流时，沿气隙圆周表面的爪极便形成若干对急性相互交替的空间磁场。
当离合器的电枢岁拖动电动机旋转时，由于电枢与磁场间有相对移动，在电枢内就产生涡流；此涡流与磁通相互作用。
产生转矩，带动磁极按同一方向旋转，其转速恒低于电枢转速。
改变激磁电流，可调节离合器的输出转矩和转速。
WZ-IV型电磁调速电机控制器是为与微机或调节器配套，控制电磁调速异步电机而设计的新产品。
广泛用于锅炉的给粉、给煤、炉排等自动控制系统，也常用于其它系统电磁调速电机的自动、手动控制中。
使用方便，性能稳定可靠。
外形尺寸：80×160×110（mm）开口尺寸：76×152（mm）表头：双光柱+数字显示主要功能：自动与手动控制调速电机，可实现自动跟踪和无扰动切换。
特点1.自动信号输入回路采用了光电隔离，抗干扰能力强，与微机配套，不需要再加隔离。
2.设有手动、自动切换开关，手动时，由主令电位器控制电机转速，自动时，由微机或调节器来的自动信号控制电机转速。
3.可实现自动跟踪和无扰动切换。
4.设有双光柱表头,上光柱显示自动信号,下光柱显示电机转速。
5.有数字显示功能，信号来自测速发电机的整形脉冲，显示电机的真正转数。
6.可单台使用，也可由一个自动信号控制多台串联使用。
在自动运行时，允许其中几台切换到手动状态运行。
7.复杂的电路模块化，体积小、重量轻、维护简单。
电磁调速电机原理电磁调速电机原理电磁调速电机原理技术数据外部接线图电磁调速电机控制器使用原理电机 2009-07-31 22:23 阅读316 评论0字号：大大中中小小由滑差电动机离合器励磁绕组的直流供电，是采用带续流二极管的半波可控整流电路。
1测速反馈环节；三相交流测速发电机与负载同轴相联，它将转速转变为三相交流电压，经三相桥式整和电容滤波输出反馈直流信号。
电磁调速电动机工作原理电磁调速电动机工作原理2010-06-04 09:06:54| 分类：电机| 标签：|字号大中小订阅电磁调速异步电动机又称滑差电机，它是一种恒转矩交流无级变速电动机。
由于它具有调速范围广、速度调节开滑、起动转矩大、控制功率小、有速度负反馈的自动调节系统时机械特性硬度高等一系列优点，因此在印刷机及骑马订书机、无线装订高频烘干联动机中都得到广泛应用。
如801型对开立式停回转凸版印刷机、JS2101型对开双面胶印机，J2105型对开单色胶印机、J2108型对开单色胶印机、PZ4880－01A 型对开四色胶印机等印刷机械采用这种电动机就更能符合印刷工艺要求。
烘版机采用这种电动机调速后，能有效地控制胶膜厚度，操作十分方便。
骑马订书机采用这种电动机调速，能够根据书刊的要求相应地调节转速而提高书刊装订质量。
带有速度负反馈的电磁调速异步电动机的主要缺点是：在空载或轻载（小于10％额定转矩）时，由于反馈不足，会造成失控现象；在调速时，随着转速降低，离合器的输出功率和效率也相应地按比例下降。
所以此电机适用于长期高速运转和短时间低速运转。
为适应印刷机低速运转的需要，在采用电磁调速异步电动机作主驱动的印刷机中往往再配装一台三相异步电动机作为低速电机使用。
现将该电动机工作情况作简要介绍一、电磁调速异步电动机结构与工作原理电磁调速异步电动机是由普通鼠笼式异步电动机、电磁滑差离合器和电气控制装置三部分组成。
异步电机作为原动机使用，当它旋转时带动离合器的电枢一起旋转，电气控制装置是提供滑差离合器励磁线圈励磁电流的装置。
这里主要介绍电磁滑差离合器，图2－19是其结构示意图。
它包括电枢、磁极和励磁线圈三部分。
电枢为铸钢制成的圆筒形结构，它与鼠笼式异步电动机的转轴相连接，俗称主动部分；磁极做成爪形结构，装在负载轴上，俗称从动部分。
主动部分和从动部分在机械上无任何联系。
当励磁线圈通过电流时产生磁场，爪形结构便形成很多对磁极。
RYJD系列滑差调速器(板)使用说明书感谢使用本厂产品在使用本厂产品之前，请仔细阅读本说明书，理解正确的操作方法。
一、简介RYJD系列电磁调速电动机控制器是由速度调节器、移相触发器、可控硅整流电路及负反馈等环节所组成。
速度指令信号电压和速度负反馈信号电压比较后，其差值信号被送入速度调节器进行放大。
放大后的信号电压与锯齿波叠加，控制了晶体管的导通时刻，随着差值信号电压改变移动脉冲，从而控制了可控硅的开放角，使滑差离合器的激磁电流随着变化，即滑差离合器的转速随着激磁电流的改变而改变。
二、参数1、电源输入:AC220V50/60HZ2、输出:DC0~90V、电流0~5A3、调速范围:50HZ时,125~1250r/min;60HZ时,150~1500r/min4、转速变化率(机械特性硬度)≤3%5、稳速精度≤1%6、控制电机功率:0.6~40KW7、测速发电机三相(或单相)线电压≥2V/100r.q.m三、安装须知1、用户在使用本产品之前，应仔细阅读说明书。
2、请不要安装在高温、高湿度的环境中。
3、请不要安装在木材等易燃性的材料上。
4、请不要安装在高振动的机器设备上。
5、请不要安装在有油雾、灰尘、有易燃气体的环境中。
6、调速板安装时务必与导电体间保持适当空间，以免控制板短路等原因损毁。
四、调速板介绍及说明CP-10V N4N2N3CBN1A0VR13123456789101112131415(1、2）相线、零线：AC220V 50/60HZ 电源输入端(2、3）零线、输出：滑差电机离合器励磁(4)CP：速度指令电位器调节端；(5)N4:速度反馈量调节高速端(外接)(6)-10V:速度指令电位器调节高速端；(7)N1:转速表的"+"端、速度反馈量调节低速端（外接）(8)N2:速度反馈量调节CP 端（外接）(9)N3:转速表的"-"端(10、11、12)A、B、C:三相(或单相)测速发电机输入端(13)0V:速度指令电位器调节低速端；(14)R13：对速度反馈量的调节，将速度指令电位器顺时针方向调节至最大，并调节“反馈量调节”微调电位器，使之转速达到滑差电机的最高额定转速（小容量为1250转/分，大容量为1320转/分）。
滑差电机滑差电机教科书电磁调速异步电动机又称滑差电机，它是一种利用直流电磁滑差恒转矩控制的交流无级变速电动机。
由于它具有调速范围广、速度调节开滑、起动转矩大、控制功率小、有速度负反馈、自动调节系统时机械特性硬度高等一系列优点，因此在印刷机及骑马订书机、无线装订、高频烘干联动机、链条锅炉炉排控制中都得到广泛应用。
如801型对开立式停回转凸版印刷机、JS2101型对开双面胶印机，J2105型对开单色胶印机、J2108型对开单色胶印机、PZ4880－01A型对开四色胶印机等印刷机械采用这种电动机就更能符合印刷工艺要求。
目录简介缺点工作原理组成结构相关公式简介电磁调速异步电动机（滑差电机）烘版机采用这种电动机调速后，能有效地控制胶膜厚度，操作十分方便。
骑马订书机采用这种电动机调速，能够根据书刊的要求相应地调节转速而提高书刊装订质量。
编辑本段缺点带有速度负反馈的电磁调速异步电动机的主要缺点是：在空载或轻载（小于10%额定转矩）时，由于滑差电机调速装置反馈不足，会造成失控现象；在调速时，随着转速降低，离合器的输出功率和效率也相应地按比例下降。
所以此电机适用于长期高速运转和短时间低速运转。
为适应印刷机低速运转的需要，在采用电磁调速异步电动机作主驱动的印刷机中往往再配装一台三相异步电动机作为低速电机使用。
编辑本段工作原理电磁调速异步电动机是由普通鼠笼式异步电动机、电磁滑差离合器和电气控制装置三部分组成。
异步采用滑差电机调速的切粒机电机作为原动机使用，当它旋转时带动离合器的电枢一起旋转，电气控制装置是提供滑差离合器励磁线圈励磁电流的装置。
这里主要介绍电磁滑差离合器，图2－19是其结构示意图。
它包括电枢、磁极和励磁线圈三部分。
电枢为铸钢制成的圆筒形结构，它与鼠笼式异步电动机的转轴相连接，俗称主动部分；磁极做成爪形结构，装在负载轴上，俗称从动部分。
主动部分和从动部分在机械上无任何联系。
当励磁线圈通过电流时产生磁场，爪形结构便形成很多对磁极。
电磁调速异步电动机（滑差电机）电磁调速异步电动机又称滑差电机，它是一种恒转矩交流无级变速电动机。
由于它具有调速范围广、速度调节开滑、起动转矩大、控制功率小、有速度负反馈的自动调节系统时机械特性硬度高等一系列优点，因此得到广泛应用。
带有速度负反馈的电磁调速异步电动机的主要缺点是：在空载或轻载（小于10％额定转矩）时，由于反馈不足，会造成失控现象；在调速时，随着转速降低，离合器的输出功率和效率也相应地按比例下降。
所以此电机适用于长期高速运转和短时间低速运转。
为适应低速运转的需要，在采用电磁调速异步电动机作主驱动中往往再配装一台三相异步电动机作为低速电机使用。
一、电磁调速异步电动机结构与工作原理电磁调速异步电动机是由普通鼠笼式异步电动机、电磁滑差离合器和电气控制装置三部分组成。
异步电机作为原动机使用，当它旋转时带动离合器的电枢一起旋转，电气控制装置是提供滑差离合器励磁线圈励磁电流的装置。
这里主要介绍电磁滑差离合器，图1是其结构示意图。
它包括电枢、磁极和励磁线圈三部分。
电枢为铸钢制成的圆筒形结构，它与鼠笼式异步电动机的转轴相连接，俗称主动部分；磁极做成爪形结构，装在负载轴上，俗称从动部分。
主动部分和从动部分在机械上无任何联系。
当励磁线圈通过电流时产生磁场，爪形结构便形成很多对磁极。
此时若电枢被鼠笼式异步电动机拖着旋转，那么它便切割磁场相互作用，产生转矩，于是从动部分的磁极便跟着主动部分电枢一起旋转，前者的转速低于后者，因为只有当电枢与磁场存在着相对运动时，电枢才能切割磁力线。
磁极随电枢旋转的原理与普通异步电动机转子跟着定子绕组的旋转磁场运动的原理没有本质区别，所不同的是：异步电动机的旋转磁场由定子绕组中的三相交流电产生，而电磁滑差离合器的磁场则由励磁线圈中的直流电流产生，并由于电枢旋转才起到旋转磁场的作用。
图1 电磁滑差离合器基本结构示意图1-原动机 2-工作气隙 3-主轴 4-输出轴 5-磁极 6-电枢电磁滑差离合器的机械特性可近似地用下列经验公式表示：n=n0-KT2/If4。
控制器由可控硅主回路、给定电路、触发电路测速负反馈电路等环节组成。
主回路：采用可控硅半波整流电路。
由于励磁绕组是一个电感性负载，为了让电流连续，因此在励磁绕组前并联一个续流二极管（VI）。
主回路的保护装置：用熔断器（FU）进地短路保护，用压敏电阻碍（RV）进行交流测浪涌电压保护，用阻容吸收回路（CIR1）进行元件侧电压保护。
给定电路：15V交流电压由变压器副边经V5*4桥式整流，C3、C4源波后，经N稳压块加以给定电位器RP1两端。
测速负反馈电路：测速发电机三相(或单相)电压6*6桥式整流后由C源波加到反馈电位器RP2两端，此直流电压随调速电机的转速变化而成性线变化。
触发电路：采用单结晶体管触发电路，此电路比较简单，可靠性高，调节容易，温度补偿性较好，受温度影响小，移相范围能达到160度左1. 滑差电机又名电磁调速异步电动机，电磁转差离合器，分析这些名字的内在含义。
2. 滑差电机按照结构可以分为几个部分？分别起什么作用？3. 滑差电机的机械特性是什么样子的？4. 滑差电机控制器电路主要由哪几个部分组成？分别起什么作用？5. 分析并画出滑差电机控制器工作原理框图。
6. 滑差电机的调速范围是多少？如何得知？7. 滑差电机低速时候特性比较软的原因是什么？8. 滑差电机中的磁极为什么要做成爪式的？9. 如何改变滑差电机的输出转向？10. 滑差电机控制器中的续流二极管是哪个元件？主要起什么作用？11. 滑差电机控制器励磁输出的最大输出电压是多少？波形是什么样的？12. 滑差电机开环控制情况下系统的自动控制模型是什么样的？13. 滑差电机闭环控制情况下系统的自动控制模型是什么样的？14. 滑差电机的调速过程是如何实现的？15. 滑差电机控制器检修的步骤是什么？16. 滑差电机转速不稳的可能原因有哪些？1. 说明滑差电机属于异步电动机调速的一种方式，其实就是改变转差率调速方式。
转矩输出和转矩输入没有任何物理上的联系，完全靠磁场的大小来控制输出的转速。
电磁调速异步电动机（滑差电机）
电磁调速异步电动机又称滑差电机，它是一种恒转矩交流无级变速电动机。
由于它具有调速范围广、速度调节开滑、起动转矩大、控制功率小、有速度负反馈的自动调节系统时机械特性硬度高等一系列优点，因此得到广泛应用。
带有速度负反馈的电磁调速异步电动机的主要缺点是：在空载或轻载（小于10％额定转矩）时，由于反馈不足，会造成失控现象；在调速时，随着转速降低，离合器的输出功率和效率也相应地按比例下降。
所以此电机适用于长期高速运转和短时间低速运转。
为适应低速运转的需要，在采用电磁调速异步电动机作主驱动中往往再配装一台三相异步电动机作为低速电机使用。
一、电磁调速异步电动机结构与工作原理
电磁调速异步电动机是由普通鼠笼式异步电动机、电磁滑差离合器和电气控制装置三部分组成。
异步电机作为原动机使用，当它旋转时带动离合器的电枢一起旋转，电气控制装置是提供滑差离合器励磁线圈励磁电流的装置。
这里主要介绍电磁滑差离合器，图1是其结构示意图。
它包括电枢、磁极和励磁线圈三部分。
电枢为铸钢制成的圆筒形结构，它与鼠笼式异步电动机的转轴相连接，俗称主动部分；磁极做成爪形结构，装在负载轴上，俗称从动部分。
主动部分和从动部分在机械上无任何联系。
当励磁线圈通过电流时产生磁场，爪形结构便形成很多对磁极。
此时若电枢被鼠笼式异步电动机拖着旋转，那么它便切割磁场相互作用，产生转矩，于是从动部分的磁极便跟着主动部分电枢一起旋转，前者的转速低于后者，因为只有当电枢与磁场存在着相对运动时，电枢才能切割磁力线。
磁极随电枢旋转的原理与普通异步电动机转子跟着定子绕组的旋转磁场运动的原理没有本质区别，所不同的是：异步电动机的旋转磁场由定子绕组中的三相交流电产生，而电磁滑差离合器的磁场则由励磁线圈中的直流电流产生，并由于电枢旋转才起到旋转磁场的作用。
图1 电磁滑差离合器基本结构示意图
1-原动机 2-工作气隙 3-主轴 4-输出轴 5-磁极 6-电枢
电磁滑差离合器的机械特性可近似地用下列经验公式表示：
n=n
0-KT2/I
f
4。
