电磁调速电动机工作原理及接线图教学内容

电磁调速电动机工作原理电磁调速电动机工作原理2010-06-04 09:06:54| 分类：电机|标签：|字号大中小订阅=1 _________ &1- 原动机2-工作气隙3-主轴4-输岀轴5■磁极6-电枢电磁滑差离合器的机械特性可近似地用下列经验公式表示：n=nO-KT2/l4f 式中：n0 —离合器主动部分（鼠 笼电动机）的转速；n —离合器从动部分（磁极）的转速；If —励磁电流；K —与离合器结构有关的系数； T —离合器的电磁转矩。

当稳定运行时，负载转矩与离合器的电磁转矩相等。

由上述公式可知：（1）当负 载一定时，励磁电流If 的大小决定从动部分转速的高低， 励磁电流愈大，转速愈高；反之，励磁电流愈小， 转速就愈低。

根据这一特性，可以利用电气控制电路非常方便地调节从动部分的转速。

（ 2）当励磁电流 一定时，从动部分转速将随着负载转矩增加而急剧降低，并且这种下降在弱励磁电流的情况下更加严重， 如图2-20a 所示，它具有较软的机械特性，这种软的机械特性在许多情况下，不能满足生产机械的要求。

为了获得范围较广，平滑而稳定的的调速特性，通常采用速度负反馈的措施，使电磁滑差离合器具有如图2- 20b 所示的硬机械特性。

图2 — 20电磁调速异步电动机机械特性曲线图 2— 21为带有速度负反馈的电磁调速异步电动机原理框图。

它是利用测速发电机把离合器的输岀速度 n 换成交流电压U -，再经整流器变成直流电压 U -。

将U -送入比较元件，与给定直流励磁电压 Uf 进行比较。

得电压差厶Uf — U -。

所以输入离合器的励磁电流 If 不是正比于励磁电压 Uf ，而是正比于电压△ U 。

由于U 〜（U ―）的大小与转速 n 有关，n 增大，U 〜（U -） 变大。

n 减小，U 〜（U ―）变小。

因此，在给定直流励磁电压 Uf 有变情况下，输入的励磁电流 If 的大小n11 D与转速n有关，即随着n的下降或上升，励磁电流If将自动增加或减小，由于负反馈的作用，提高了电磁离合器机械特性的硬度，这时调速的参数不再是电流If将自动增加或减小，由于负反馈的作用，提高了电磁离合器机械特性的硬度，这时调速的参数不再是电流If而是电压Uf。

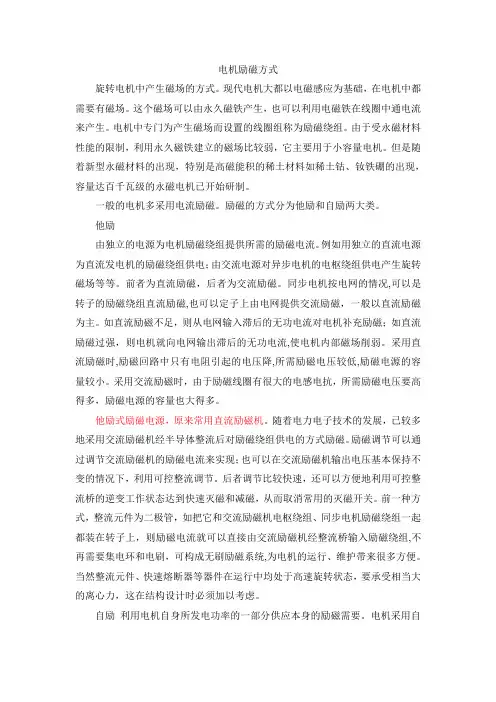

电机励磁方式旋转电机中产生磁场的方式。

现代电机大都以电磁感应为基础，在电机中都需要有磁场。

这个磁场可以由永久磁铁产生，也可以利用电磁铁在线圈中通电流来产生。

电机中专门为产生磁场而设置的线圈组称为励磁绕组。

由于受永磁材料性能的限制，利用永久磁铁建立的磁场比较弱，它主要用于小容量电机。

但是随着新型永磁材料的出现，特别是高磁能积的稀土材料如稀土钴、钕铁硼的出现，容量达百千瓦级的永磁电机已开始研制。

一般的电机多采用电流励磁。

励磁的方式分为他励和自励两大类。

他励由独立的电源为电机励磁绕组提供所需的励磁电流。

例如用独立的直流电源为直流发电机的励磁绕组供电；由交流电源对异步电机的电枢绕组供电产生旋转磁场等等。

前者为直流励磁，后者为交流励磁。

同步电机按电网的情况,可以是转子的励磁绕组直流励磁,也可以定子上由电网提供交流励磁，一般以直流励磁为主。

如直流励磁不足，则从电网输入滞后的无功电流对电机补充励磁；如直流励磁过强，则电机就向电网输出滞后的无功电流,使电机内部磁场削弱。

采用直流励磁时,励磁回路中只有电阻引起的电压降,所需励磁电压较低,励磁电源的容量较小。

采用交流励磁时，由于励磁线圈有很大的电感电抗，所需励磁电压要高得多，励磁电源的容量也大得多。

他励式励磁电源，原来常用直流励磁机。

随着电力电子技术的发展，已较多地采用交流励磁机经半导体整流后对励磁绕组供电的方式励磁。

励磁调节可以通过调节交流励磁机的励磁电流来实现；也可以在交流励磁机输出电压基本保持不变的情况下，利用可控整流调节。

后者调节比较快速，还可以方便地利用可控整流桥的逆变工作状态达到快速灭磁和减磁，从而取消常用的灭磁开关。

前一种方式，整流元件为二极管，如把它和交流励磁机电枢绕组、同步电机励磁绕组一起都装在转子上，则励磁电流就可以直接由交流励磁机经整流桥输入励磁绕组,不再需要集电环和电刷，可构成无刷励磁系统,为电机的运行、维护带来很多方便。

当然整流元件、快速熔断器等器件在运行中均处于高速旋转状态，要承受相当大的离心力，这在结构设计时必须加以考虑。

双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法,如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式;n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm，4极电机同步转速1500rpm，6极电机同步转速1000rpm等）.这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机,这就是双速电机的调速原理.下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析（双速电机接线图如下图）1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空.电动机在△接法下运行，此时电动机p=2、n1＝1500转／分.3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电,KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁,其常开触点闭合,将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2,此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。

双速电机原理图与接线图双速电机原理图与接线图双速电机原理图双速电机接线图扩展阅读：双速电机接线图及控制原理分析双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n 也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。

下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析（双速电机接线图如下图）1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。

双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。

下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝21、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转分。

双速电机接线图及控制原理分析
双速电机接线图及控制原理分析
一、双速电机控制原理调速原理
根据三相异步电动机的转速公式：n1=60f/p
三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。

下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2
二、控制电路分析（双速电机接线图如下图）。

双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用),改变励磁电流调速(使用YCT电磁调速电机配合控制器使用,可实现无极调速）,也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍,同步转速n1下降至原转速的一半,电动机额定转速n也将下降近似一半,所以改变磁极对数可以达到改变电动机转速的目的(这也是常见的2极电机同步转速为3000rpm，4极电机同步转速1500rpm，6极电机同步转速1000rpm等）。

这种调速方法是有级的,不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理.下图介绍的是最常见的单绕组双速电动机,转速比等于磁极倍数比，如2极／4极、4级／8极,从定子绕组△接法变为YY接法,磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析(双速电机接线图如下图）1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1；U2、V2、W2悬空。

电动机在△接法下运行,此时电动机p=2、n1＝1500转／分。

3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

4、若想转为高速运转,则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离.其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备.同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。

双速电机工作原理图
双速电机工作原理图如下所示:
[图片描述]
双速电机是一种具有两个速度模式的电动机。

它通常由一对电磁铁产生的磁场驱动。

该电机由一个定子和一个转子组成。

在低速模式下，电流通过定子线圈，产生一个旋转磁场。

这个旋转磁场将转子带动起来，并使其以低速旋转。

在高速模式下，通过改变电流的通路，使得磁场的分布发生变化。

这种变化会导致转子的旋转速度增加，从而实现高速运转。

双速电机工作原理图中还包括了电源和控制电路，用于控制电机的速度切换和调节。

需要注意的是，由于没有标题，以上只是对双速电机工作原理的简单描述，具体的细节和原理需要根据实际情况来进行了解和学习。

jd1a40调速器 JD1A型电动机电磁调速控制器原理及检修甘肃杨华常用的控制器有ZLK、ZJK、JZT、JDlA 等系列产品，它们的原理结构大同小异，故障情节彼此相通。

本文以JDlA 型为例，对控制系统的故障检修进行剖析。

电路见附图所示。

一、工作原理1.主电路采用无变压器带续流二极管V4 的半波可控硅整流电路，移相和触发环节采用同步电压为锯齿波的晶体管的触发电路。

移相范围小于180。

，控制电压和移相角之间基本上是线性关系。

触发脉冲功率不大，适用于小功率可控整流电路。

2.锯齿波形成来自同步变压器的4.8V，正弦电压为正半周时，经V10 半波整流后对C6 充电，因V10 正向电阻很小，故C6 上的电压基本上与同步电压一样迅速上升；当同步电压由顶峰开始下降时，电容C6 两端电压大于同步电压，V10 截止。

于是电容C6 通过R6 放电，由于C6 和R6 都较大，放电很慢，一直到下一个周期同步电压大于C6 电压后，C6 又重新充电，因而C6、R6 两端形成锯齿波电压。

3.控制电压是由给定电压与反馈电压比较(相减)后输入晶体管V2 进行放大，在V2 的集电极负载电阻R4 上得到放大的控制信号UFE 输入触发器。

4.同步锯齿波电压UCH 与控制电压UFE 合成后，加于V1 的基极(A 点)，当锯齿波同步电压高QAC220 于控制电压时(UGH>UFE)，V1 截止。

当同步锯齿波电压低于控制电压时，V1 导通，因而有一个集电极电流通过脉冲变压器T2 的一次侧绕组，二次侧绕组输出一个正触发脉冲。

调节RPl 增加给定电压，即增加控制电压UFE，因而触发器输出脉冲前移，可控硅导通角增大，离合器的励磁电压增加，速度上升；反之速度下降，即达到了调速目的。

5.速度反馈的作用。

当离合器的负载增加，其转速下降，因而反馈的直流信号也随之减少。

这样，给定电压与反馈信号之差增大，也就是V2 输入信号增加，结果使离合器的励磁电压自动增加而保持转速近似不变，这就增加了电动机机械特性的硬度。

双速电机原理图与接线图双速电机原理图双速电机接线图扩展阅读：双速电机接线图及双速控制原理分析双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的近似值转速公式：n1=60f/p三相三相实现调速有多种方法，如采用变频调速（YVP变频调速电机配合电源使用），改变励磁电流调速（使用YCT电磁调速谐波电机配合控制器使用，可实现无极调速），也可通过改变电动机变极再生制动调速，达至即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变逆变器的转速。

根据公式；n1=60f/p可知异步电动机的同步转速同步进行与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变径向对数可以达到改变电动机转速转矩的目的（这也是常见的2极度电机同步转速为3000rpm,4极度电机同步转速1500rpm,6极度电机同步转速1000rpm 等）。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。

下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路建模（双速电机接线图如下图）1、合上空气开关QF引入三相插座2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、FR1、FR2分别为电动机△运行和YY试运行的过载保护元件。

4、若想转为高速运转，则按SB3按钮，SB3的故而常闭触点断开而使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2电阻回路通电准备。

双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用)，改变励磁电流调速（使用YCT电磁调速电机配合控制器使用,可实现无极调速)，也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比,磁极对数增加一倍，同步转速n1下降至原转速的一半,电动机额定转速n也将下降近似一半,所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm，4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。

这种调速方法是有级的,不能平滑调速,而且只适用于鼠笼式电动机，这就是双速电机的调速原理.下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析(双速电机接线图如下图）1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合,为电动机引进三相电源，L1接U1、L2接V1、L3接W1；U2、V2、W2悬空。

电动机在△接法下运行,此时电动机p=2、n1＝1500转／分。

3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电,KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离.其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。

电磁调速电动机工作原理电磁调速电动机工作原理2010-06-04 09:06:54| 分类：电机| 标签：|字号大中小订阅电磁调速异步电动机又称滑差电机，它是一种恒转矩交流无级变速电动机。

由于它具有调速范围广、速度调节开滑、起动转矩大、控制功率小、有速度负反馈的自动调节系统时机械特性硬度高等一系列优点，因此在印刷机及骑马订书机、无线装订高频烘干联动机中都得到广泛应用。

如801型对开立式停回转凸版印刷机、JS2101型对开双面胶印机，J2105型对开单色胶印机、J2108型对开单色胶印机、PZ4880－01A 型对开四色胶印机等印刷机械采用这种电动机就更能符合印刷工艺要求。

烘版机采用这种电动机调速后，能有效地控制胶膜厚度，操作十分方便。

骑马订书机采用这种电动机调速，能够根据书刊的要求相应地调节转速而提高书刊装订质量。

带有速度负反馈的电磁调速异步电动机的主要缺点是：在空载或轻载（小于10％额定转矩）时，由于反馈不足，会造成失控现象；在调速时，随着转速降低，离合器的输出功率和效率也相应地按比例下降。

所以此电机适用于长期高速运转和短时间低速运转。

为适应印刷机低速运转的需要，在采用电磁调速异步电动机作主驱动的印刷机中往往再配装一台三相异步电动机作为低速电机使用。

现将该电动机工作情况作简要介绍一、电磁调速异步电动机结构与工作原理电磁调速异步电动机是由普通鼠笼式异步电动机、电磁滑差离合器和电气控制装置三部分组成。

异步电机作为原动机使用，当它旋转时带动离合器的电枢一起旋转，电气控制装置是提供滑差离合器励磁线圈励磁电流的装置。

这里主要介绍电磁滑差离合器，图2－19是其结构示意图。

它包括电枢、磁极和励磁线圈三部分。

电枢为铸钢制成的圆筒形结构，它与鼠笼式异步电动机的转轴相连接，俗称主动部分；磁极做成爪形结构，装在负载轴上，俗称从动部分。

主动部分和从动部分在机械上无任何联系。

当励磁线圈通过电流时产生磁场，爪形结构便形成很多对磁极。

电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。

电磁调速控制器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机：U、V、W通过接触器接电源 R 、S、T。

JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。

实现恒转矩无级调速。

一、型号含义：二、使用条件：1、海拔不超过1000m。

2、周围环境温度；-5℃-+40℃。

3、相对湿度不超过90％(20℃以下时)。

4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

5、电网电压幅位波动±10％额定值时、保证额定使用。

6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

三、主要技术数据：3.1手操普通型(见下表)型号JDIA-11 JDIA-40 JDIA-90电源电压-220V ±10％频率50-60Hz员大输出定额直流90V 3.15A 直流90V 5A 直流90V 8A可控制电机功率0.55~11KW 15 ~ 40KW 45 ~ 90KW测速发电机单相或三相中频电压转速比为≥2V/100min额定转速时的转速变≤3％化率稳速精度≤1％四、基本工作原理：从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。

主回路：采用可控硅半波直流电路。

由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。

主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(Rv)进行交流侧浪涌电压保。

给定电路：4w交流电压由变压器副边经BZ01桥式整流，Rl、cl、C2兀型滤波后，以WD2WD1,稳压管加到给定电位器w1，两端。

双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。

下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析（双速电机接线图如下图）1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
