综合布线水平子系统的设计作者：吴迪来源：《世界家苑·学术》2018年第02期摘要：水平子系统是综合布线结构的一部分，它将垂直子系统线路延伸到用户工作区，实现信息插座和管理间子系统的连接。
本文总结了水平子系统设计的一般步骤与注意事项。
关键词：布线；水平；设计1.综合布线水平子系统的布线基本要求水平子系统的管路敷设、线缆选择将成为综合布线系统中重要的组成部分。
水平布线应采用星型拓朴结构2.综合布线水平子系统设计2.1需求分析需求分析是综合布线系统设计的首项重要工作，需求分析首先按照楼层进行分析，分析每个楼层的设备间到信息点的布线距离、布线路径，逐步明确和确认每个工作区信息点的布线距离和路径。
2.2技术交流由于水平子系统往往覆盖每个楼层的立面和平面，布线路径也经常与照明线路、电器设备线路、电器插座、消防线路、暖气或者空调线路有多次的交叉或者并行，因此不仅要与技术负责人交流，也要与项目或者行政负责人进行交流。
在交流中重点了解每个信息点路径上的电路、水路、气路和电器设备的安装位置等详细信息。
在交流过程中必须进行详细的书面记录，每次交流结束后要及时整理书面记录。
2.3 阅读建筑物图纸索取和认真阅读建筑物设计图纸是不能省略的程序，通过阅读建筑物图纸掌握建筑物的土建结构、强电路径、弱电路径，特别是主要电器设备和电源插座的安装位置，重点掌握在综合布线路径上的电器设备、电源插座、暗埋管线等。
在阅读图纸时，进行记录或者标记，正确处理水平子系统布线与电路、水路、气路和电器设备的直接交叉或者路径冲突问题。
2.4 水平子系统的规划和设计按照GB50311-2007国家标准的规定，水平子系统属于配线子系统中，对于缆线的长度做了统一规定，配线子系统各缆线长度应符合下列要求：配线子系统信道的最大长度不应大于100m。
其中水平缆线长度不大于90米，一端工作区设备连接跳线不大于5米，另一端设备间（电信间）的跳线不大于5米，如果两端的跳线之和大于10m时，水平缆线长度（90m）应适当减少，保证配线子系统信道最大长度不应大于100m信道总长度不应大于2000m。
综合布线主要由下面 6个部分组成：管理子系统：主要是指语音系统的电话总机房和数据系统的网络设备室 (或称网络中心 )。
该子系统主要由配线架和连接配线架与设备的电缆组成。
配线子系统：指除设备室外，所有楼层的配线架。
垂直干线子系统：提供垂直方向的电缆，组成楼层之间及外界通信的通道。
水平子系统：通常使用无屏蔽双绞线 (UTP)，将垂直干线延伸到用户工作区，在需要高速应用时，水平干线也可采用光缆。
工作区子系统：由信息插座及连接到用户设备的连线组成。
建筑群子系统：指将一幢建筑物中电缆延伸到另一建筑物，包括电缆、光缆和一些电气保护设备。
各子系统的设计（1）工作区子系统的设计工作区子系统是指用户实际使用区域的设计。
信息插座面板具有标识，以色标和编号表示插座类型以及所在区域。
工作区的信息出口类型可以分为以下三种：墙面型，地面型，桌面型。
布置墙面型面板安装在离地30CM处，与其它面板平行。
桌面型面板安装在离地10CM处。
英式面板固定在86底盒终端的接驳示例左图所示的挂墙式信息盒供在不方便采用上述底盒时使用，或在升高地台环境下使用的挂地式综合接线盒。
（2）水平子系统的设计水平布线子系统是由建筑物各管理子系统至各个工作区子系统之间的电缆构成，也就是由各楼层的弱电间到各个信息点的水平电缆构成。
为了满足高速数据传输以及视频运用的需求，选用4对非屏蔽双绞线，既可满足当前需求，又能适应未来发展需要。
为避免意外损伤，同时为做到安全、美观，水平电缆均铺设在或采用预埋的暗管和出口盒。
安装线槽及管材线槽：我们全部采用镀锌线槽，根据数量的不同，采用各种规格的线槽，线槽全部安装在走廊里，方便以后维护及维修。
我们全部采用角钢做吊码，涮防锈漆。
从线槽到每个位置，我们采用6分或4分PVC 管。
所有线槽的连接处安装等电位电缆。
（3）设备间子系统的设计管理子系统也称为电信间子系统或弱电间子系统，它连接水平布线子系统和干线子系统，是布线环节中很关键的一环。
计算机与通信工程学院课程设计任务书（2013/2014学年第一学期）课程名称：网络综合布线课程设计题目：专业班级：学生姓名：学号：指导教师：设计周数：设计成绩：2013年12月目录1 综合布线系统概念 (1)2 本项目网络综合布线设计概述 (1)2.1 宿舍楼综合布线需求分析 (2)2.2工程概况 (3)3. 各子系统设计 (4)3.1工作区子系统设计 (4)3.2水平子系统设计 (5)3.3干线子系统设计 (7)3.4配线间/管理间子系统子系统设计 (8)3.5设备间子系统设计 (9)4. 综合布线系统施工方案 (9)5. 综合布线系统的维护管理 (10)5.1日常管理 (10)5.2日常维护 (11)5.3故障排除 (11)5.4系统整改 (12)6. 验收测试 (13)7. 培训、售后服务与保证期 (13)8. 综合布线系统材料总清单 (14)9. 图纸（布线系统图；楼层信息点分布图；设备间、管理间平面图） (15)9.1楼层信息点分布（这里只画出一层信息，其他楼层于此类似）.. 159.2布线系统图 (16)9.3管理间平面图 (16)9.4设备间平面图 (17)10.总结 (17)《网络综合布线技术》课程设计任务书2013-2014学年第一学期网络工程11-01班课程编号：学时：学分：题目：宿舍楼网络综合布线设计1 综合布线系统概念综合布线系统（Premises Distributed System，PDS），又称建筑物结构化综合布线系统（Structured Cabling System，SCS），也称开放式布线系统，是建筑物或建筑群内的传输网络，是建筑物内的“信息高速路”。
它即使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，又使这些设备与外界通信网络相连接。
它包括建筑物到外部网络或电话局线路上的连接点与工作区的话音和数据终端之间的所有电缆及相关联的布线部件。
综合布线系统是为了顺应发展需求而特别设计的一套布线系统。
1.1.综合布线子系统的设计1.5.1.统结构图及信息点的分布1.5.2.工作区子系统工作区子系统的目的是为用户提供一个符合标准，并满足高速数据传输的需求。
系统由安装在各住户的国际标准信息插座（RJ45）及终端连线组成，通过插座连接数据终端。
工作区子系统信息插座安装位置主要安装在各工作区的墙上。
1.5.3.水平子系统水平子系统由各单元配线间至各个工作区之间的电缆构成。
该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。
水平传输介质采用超五类4对非屏蔽UTP电缆，用于连接每个信息点；根据实际情况，水平线可从配线架经水平桥架、预埋穿管走线至各工作区。
配线架与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户，用户地址改变等）都不影响整个系统的工作，为系统线路故障检修提供极大方便。
1.5.4.干线子系统垂直干线子系统由连接设备间与各层管理间的干线构成。
其任务是将各楼层管理间的信息，传递到设备间并送至最终接口。
垂直干线子系统的作用是将数据语音信号从设备室子系统传输到各楼子配线架。
系统由垂直干线及相关支撑硬件组成，提供了设备间总配线架与各楼子配线架之间的干线路由。
1.5.5.管理/设备间子系统管理子系统由各子配线间构成，主要用于交接水平子系统和垂直子系统。
管理设备的选型和配置管理子系统连接水平电缆和垂直干线。
是综合布线系统中关键的一环，常用设备包括快接式配线架、跳线和必要的网络设备。
系统管理中心设置在网络中心，连接到所有子配线间的电缆、光缆汇集到机柜的模块化配线架及光纤配线架中。
➢网络机柜选用19“标准机柜1台；➢电缆配线架选用24口模块式配线架；➢跳线使用双绞线同品牌的原厂模块化跳线；➢跳线配置数量=信息端口数*21.5.6.布线管理及标识方案本布线系统管理及标识遵循ANSI/TIA/EIA-606（CAS T528）《商业楼宇通信基础设施管理标准》。
主要有线缆标签，终端硬件标识和终端位置标识。

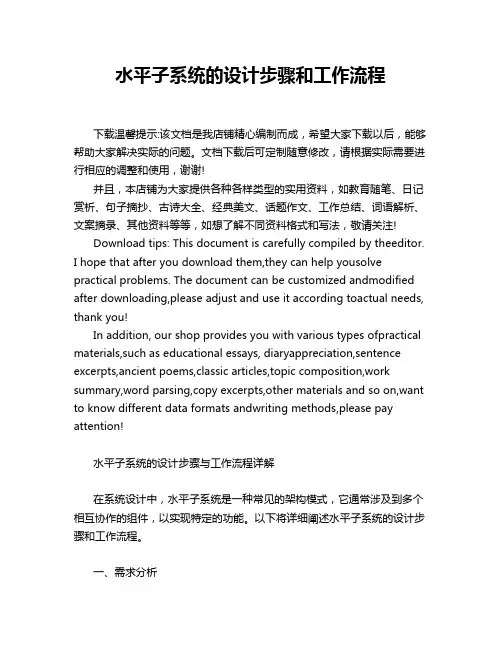

水平子系统的设计步骤和工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!水平子系统的设计步骤与工作流程详解在系统设计中，水平子系统是一种常见的架构模式，它通常涉及到多个相互协作的组件，以实现特定的功能。
管理间子系统设计摘要在当今社会中，信息已成为一种关键性的战略资源。
为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递，世界上有不少发达国家正纷纷兴建信息高速公路。
九十年代将是INTER-NETWORKING（网联机器），CLIENT/SERVER 和多媒体整合的年代。
现在“网联机器”的概念代替了“机器网联”的传统概念。
也就是说，当一个企业，一个政府部门，在规划电脑系统时，先从建网开始，再根据具体需求将各种型号的大、中、小微型机挂在网上，从根本上上避免了“机器联网”造成的开放性不良的被动局面。
因此在新建大楼或旧楼改造的工程中迫切需要一种先进的布线系统来铺设信息高速公路。
综合布线系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各级主管和技术人员所认识。
因此，我们为贵方设计了综合布线系统解决方案。
其布线系统立足于开放原则，既支持集中式系统，又支持分布式系统，既支持不同厂家不同类型的计算机及网络产品，又支持可视电话，符合目前和未来的发展需要。
因此，在高品质的综合布线系统支撑下，办公大楼将是一个既投资合理又拥有高效率的舒适、温馨、便利的环境，同时也具有长远的系统灵活性。
关键字：综合布线子系统、网络设备、网络组件1、工程状况办公楼共地上5层，地下半层，建筑长68.2 米，宽22.4米，建筑面积5324平方米。
信息中心机房设在5楼，是整个大楼的语音/数据中心。
依据招标要求：大楼信息点总数为500点，采用超5类布线系统，部份点位采用光缆到桌。
作为信息传输基础的综合布线系统，其设计的重点是：以中心机房为核心，将办公楼的各楼层配线架用光缆和大对数电缆与中心机房联成一个有机的整体，使系统具备稳定可靠、高速率、标准、开放、灵活、适用、可扩展的性能特点，从而满足新办公楼不同形式的应用要求。
2、布线系统的结构综合布线一般采用星型拓扑结构。
综合布线系统对综合布线系统而言，体现的不仅仅是材料和设备，工程在整个系统中占重要的地位。
因为用户所购买的不仅仅是供应商综合布线系统的线缆和接插件，而应当是整个工程。
系统的设计很大程度上依赖于对综合布线的理解和施工管理及经验；而布线工程的实施在一定程度上讲是一门经验科学。
1.施工步骤（1）水平子系统的布线施工水平子系统完成由接线间到工作区信息出口线路连接的功能。
采用走吊顶的镀锌金属线槽的方案，线管采用镀锌钢管。
为水平线系统提供机械保护和支持。
装配式的金属线槽是一种闭合式的金属管槽，安装在吊架上，从弱电井引向各个设有信息点的房间，再由不同规格的线管，将线路引到墙壁上的暗装底盒。
综合布线系统的布线是星形的，水平线缆量较大，所以，线槽容量的计算是很重要的，按照标准的线槽设计方法，应根据水平线缆的外径来确定线槽的容量。
可以根据情况选用不同的规格，为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线缆线路由的弯转自如。
如果不能确定信息出口的准确位置，拉线时可先将线缆盘在吊架上的线缆出线口处，待具体位置确定后，再引到各信息出口。
由于铺设水平线缆之前先得铺设线管，在铺设时因当注意不能有连续的两个90度的拐角，若实际情况限制则需加过线盒。
（2）垂直干线子系统的布线施工垂直干线子系统，是由一连串通开好的垂直对准孔组成，它的走线设计分为两部分。
干线的垂直部分：垂直部分的作用是提供弱电井内垂直干缆的通道。
这部分采用预留电缆井方式，在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔，电缆井的位置设在靠近支电缆的墙壁附近，但又不妨碍端接配线架的地方。
在预留有电缆井一侧的墙面上，还应安装电缆爬架或线槽，爬架或线槽的横档上开一排小孔，大对数电缆用紧固绳绑在上面，用于固定和承重，如果附近有电梯等大型干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。
干线的水平通道部分水平通道部分的作用是，提供垂直干缆从主设备间到所在楼层的弱电井的通路，这部分也应采用走吊顶的镀锌金属线槽的方案，用来安放和引导电缆，可以对电缆起到机械保护的作用，同时还提供了一个防火的，为垂直干缆提供密封，坚固的空间使线缆可以安全地延伸到目的地，其选材算法与水平子系统设计部分的线槽算法一致，且若一根线管连续有两个90度的拐角时，应在一处加过线盒，以便拉线时不破坏线缆，与垂直部分一样，水平通道部分也必须保留一定的空间余量，以确保在今后系统扩充时不致需要安装新的管线。
