任务综合布线水平子系统设计

第六章练习题一.掌握水平子系统的设计原则。

1.性价比最高原则这是因为水平子系统范围广、布线长、材料用量大，对工程总造价和质量有比较大的影响。

2.预埋管原则认真分析布线路由和距离，确定缆线的走向和位置。

新建建筑物优先考虑在建筑物梁和立柱中预埋穿线管，旧楼改造或者装修时考虑在墙面刻槽埋管或者墙面明装线槽。

因为在新建建筑物中预埋线管的成本比明装布管、槽的成本低，工期短，外观美观。

3.水平缆线最短原则为了保证水平缆线最短原则，一般把楼层管理间设置在信息点居中的房间，保证水平缆线最短。

对于楼道长度超过100米的楼层，或者信息点比较密集时，可以在同一层设置多个管理间，这样既能节约成本，又能降低施工难度，因为布线距离短时，线管和电缆也短，拐弯减少，布线拉力也小一些。

4.水平缆线最长原则按照GB50311国家标准规定，铜缆双绞线电缆的信道长度不超过100米，水平缆线长度一般不超过90米。

因此在前期设计时，水平缆线最长不宜超过90米。

5.避让强电原则一般尽量避免水平缆线与36伏以上强电供电线路平行走线。

在工程设计和施工中，一般原则为网络布线避让强电布线。

如果确实需要平行走线时，应保持一定的距离，一般非屏蔽网络双绞线电缆与强电电缆距离大于为30厘米，屏蔽网络双绞线电缆与强点电缆距离大于7厘米。

如果需要近距离平行布线甚至交叉跨越布线时，需要用金属管保护网络布线。

6.地面无障碍原则在设计和施工中，必须坚持地面无障碍原则。

一般考虑在吊顶上布线，楼板和墙面预埋布线等。

对于管理间和设备间等需要大量地面布线的场合，可以增加抗静电地板，在地板下布线。

二.掌握水平子系统的设备安装方法和技巧。

(一)安装施工原则1.埋管最大直径原则预埋在墙体中间暗管的最大管外径不宜超过50mm，预埋在楼板中暗埋管的最大管外径不宜超过25mm，室外管道进入建筑物的最大管外径不宜超过100mm。

2.穿线数量原则不同规格的线管，根据拐弯的多少和穿线长度的不同，管内布放线缆的最大条数也不同。

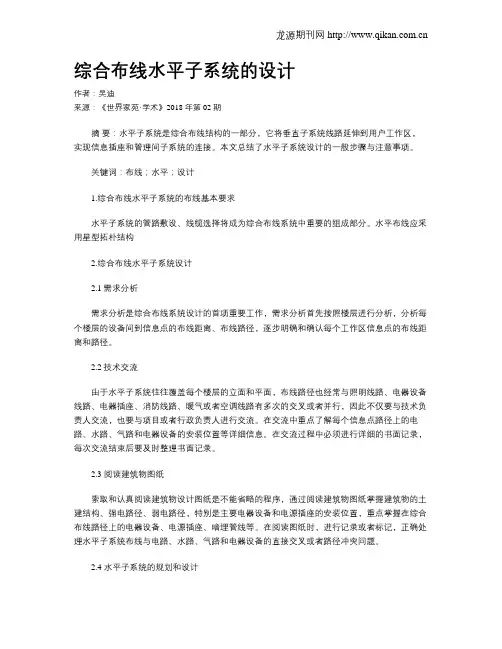

综合布线水平子系统的设计作者：吴迪来源：《世界家苑·学术》2018年第02期摘要：水平子系统是综合布线结构的一部分，它将垂直子系统线路延伸到用户工作区，实现信息插座和管理间子系统的连接。

本文总结了水平子系统设计的一般步骤与注意事项。

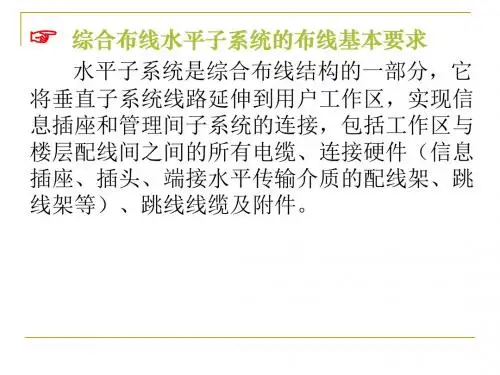

关键词：布线；水平；设计1.综合布线水平子系统的布线基本要求水平子系统的管路敷设、线缆选择将成为综合布线系统中重要的组成部分。

水平布线应采用星型拓朴结构2.综合布线水平子系统设计2.1需求分析需求分析是综合布线系统设计的首项重要工作，需求分析首先按照楼层进行分析，分析每个楼层的设备间到信息点的布线距离、布线路径，逐步明确和确认每个工作区信息点的布线距离和路径。

2.2技术交流由于水平子系统往往覆盖每个楼层的立面和平面，布线路径也经常与照明线路、电器设备线路、电器插座、消防线路、暖气或者空调线路有多次的交叉或者并行，因此不仅要与技术负责人交流，也要与项目或者行政负责人进行交流。

在交流中重点了解每个信息点路径上的电路、水路、气路和电器设备的安装位置等详细信息。

在交流过程中必须进行详细的书面记录，每次交流结束后要及时整理书面记录。

2.3 阅读建筑物图纸索取和认真阅读建筑物设计图纸是不能省略的程序，通过阅读建筑物图纸掌握建筑物的土建结构、强电路径、弱电路径，特别是主要电器设备和电源插座的安装位置，重点掌握在综合布线路径上的电器设备、电源插座、暗埋管线等。

在阅读图纸时，进行记录或者标记，正确处理水平子系统布线与电路、水路、气路和电器设备的直接交叉或者路径冲突问题。

2.4 水平子系统的规划和设计按照GB50311-2007国家标准的规定，水平子系统属于配线子系统中，对于缆线的长度做了统一规定，配线子系统各缆线长度应符合下列要求：配线子系统信道的最大长度不应大于100m。

其中水平缆线长度不大于90米，一端工作区设备连接跳线不大于5米，另一端设备间（电信间）的跳线不大于5米，如果两端的跳线之和大于10m时，水平缆线长度（90m）应适当减少，保证配线子系统信道最大长度不应大于100m信道总长度不应大于2000m。

校园综合布线子系统设计方案2.1 综合布线系统上海XX学校的综合布线系统是一个高标准的布线系统，系统能支持当前普遍应用的各种网络设备、标准通信协议，以实现语音、数据、视频、多媒体等信息的传输。

能充分适应通信和计算机网络技术的发展，并满足现代多媒体教学、办公、及其它智能化系统应用的需求。

本系统材料：六类四对非屏蔽线缆、五类非屏蔽大对数电缆、六类信息模块、配线架、光缆、跳线等。

其中布线系统产品应提供厂家20年的产品质量保证。

2.1.1、系统设计目标结构综合布线系统主要有以下目标：数据、语音系统的综合布线要求管理方便，信号传输可靠。

数据、语音的水平布线均采用六类非屏蔽双绞线，便于语音、数据信息点的转换。

需要特别指出的是，对数据通讯而言，主干垂直布线和建筑群布线使用光纤技术，可使系统间的传输速率达千兆,所以在方案中尽可能采用光纤等手段满足未来学校功能扩展需要。

此次布线需要考虑闭路电视线路，每个教室需考虑一个电视点，具体点位参照图纸。

2.1.2、系统设计原则本综合布线系统应是一个开放的、模块化的配线体系，应具备使用灵活、管理简便、扩充方便等特点，并能保证其技术性能先进。

系统设计应遵循标准化、可靠性、灵活性、可扩充性、经济性的设计原则。

并满足如下要求：●整个工程要求遵照国际标准及国内规范进行设计。

●系统设计遵从相关标准，满足语音、数据业务传输需求，且兼顾到相当长的一段时间内扩展的需要。

●布线系统采用国际标准建议的分层星型拓扑结构，提高系统的容错性。

考虑到计算机网络的发展和多媒体传输的应用需求，布线系统将支持语音、数据等综合信息的高质量传输。

●系统应能满足灵活应用的要求。

即任何一个信息点能够连接不同类型的设备，网络结构要求既适合于电话系统的需求，同时也适合于计算机网络及其它智能系统的要求。

●计算机网络布线按整个大楼的计算机信息点和语音点综合考虑。

水平铜缆布线数据与语音均采用六类非屏蔽布线产品，提高系统的灵活性。

1.1.综合布线子系统的设计1.5.1.统结构图及信息点的分布1.5.2.工作区子系统工作区子系统的目的是为用户提供一个符合标准，并满足高速数据传输的需求。

系统由安装在各住户的国际标准信息插座（RJ45）及终端连线组成，通过插座连接数据终端。

工作区子系统信息插座安装位置主要安装在各工作区的墙上。

1.5.3.水平子系统水平子系统由各单元配线间至各个工作区之间的电缆构成。

该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。

水平传输介质采用超五类4对非屏蔽UTP电缆，用于连接每个信息点；根据实际情况，水平线可从配线架经水平桥架、预埋穿管走线至各工作区。

配线架与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户，用户地址改变等）都不影响整个系统的工作，为系统线路故障检修提供极大方便。

1.5.4.干线子系统垂直干线子系统由连接设备间与各层管理间的干线构成。

其任务是将各楼层管理间的信息，传递到设备间并送至最终接口。

垂直干线子系统的作用是将数据语音信号从设备室子系统传输到各楼子配线架。

系统由垂直干线及相关支撑硬件组成，提供了设备间总配线架与各楼子配线架之间的干线路由。

1.5.5.管理/设备间子系统管理子系统由各子配线间构成，主要用于交接水平子系统和垂直子系统。

管理设备的选型和配置管理子系统连接水平电缆和垂直干线。

是综合布线系统中关键的一环，常用设备包括快接式配线架、跳线和必要的网络设备。

系统管理中心设置在网络中心，连接到所有子配线间的电缆、光缆汇集到机柜的模块化配线架及光纤配线架中。

➢网络机柜选用19“标准机柜1台；➢电缆配线架选用24口模块式配线架；➢跳线使用双绞线同品牌的原厂模块化跳线；➢跳线配置数量=信息端口数*21.5.6.布线管理及标识方案本布线系统管理及标识遵循ANSI/TIA/EIA-606（CAS T528）《商业楼宇通信基础设施管理标准》。

主要有线缆标签，终端硬件标识和终端位置标识。

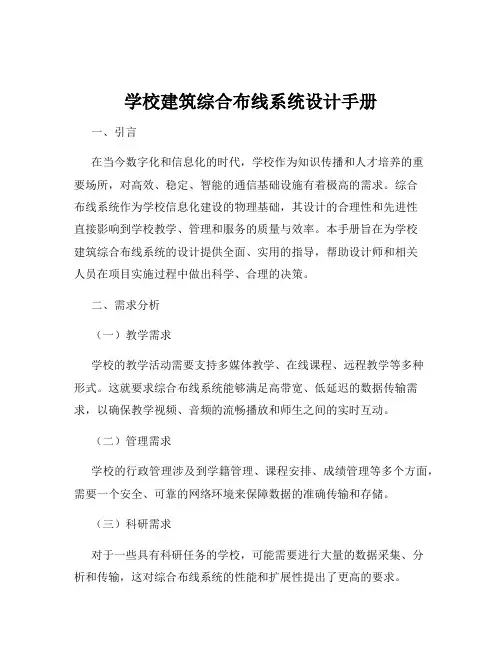

学校建筑综合布线系统设计手册一、引言在当今数字化和信息化的时代，学校作为知识传播和人才培养的重要场所，对高效、稳定、智能的通信基础设施有着极高的需求。

综合布线系统作为学校信息化建设的物理基础，其设计的合理性和先进性直接影响到学校教学、管理和服务的质量与效率。

本手册旨在为学校建筑综合布线系统的设计提供全面、实用的指导，帮助设计师和相关人员在项目实施过程中做出科学、合理的决策。

二、需求分析（一）教学需求学校的教学活动需要支持多媒体教学、在线课程、远程教学等多种形式。

这就要求综合布线系统能够满足高带宽、低延迟的数据传输需求，以确保教学视频、音频的流畅播放和师生之间的实时互动。

（二）管理需求学校的行政管理涉及到学籍管理、课程安排、成绩管理等多个方面，需要一个安全、可靠的网络环境来保障数据的准确传输和存储。

（三）科研需求对于一些具有科研任务的学校，可能需要进行大量的数据采集、分析和传输，这对综合布线系统的性能和扩展性提出了更高的要求。

（四）公共服务需求学校的图书馆、食堂、宿舍等公共区域也需要网络覆盖，以提供便捷的信息查询、消费支付等服务。

三、系统设计原则（一）开放性采用符合国际标准和工业标准的技术和产品，确保系统具有良好的兼容性和互操作性。

（二）灵活性布线系统应能够适应学校未来业务发展和技术更新的需求，便于系统的扩展和升级。

（三）可靠性选用高质量的布线材料和设备，确保系统长期稳定运行，减少故障发生的概率。

（四）经济性在满足系统性能要求的前提下，充分考虑投资成本和运营维护成本，追求性价比的最大化。

（五）安全性采取有效的安全措施，保护网络中的数据不被非法访问和篡改，保障学校的信息安全。

四、系统组成（一）工作区子系统工作区子系统由终端设备连接到信息插座的连线和适配器组成。

信息插座应根据不同的应用场景选择合适的类型，如墙面插座、地面插座等。

（二）水平子系统水平子系统负责将工作区信息插座连接到管理间配线架。

一般采用六类或超六类非屏蔽双绞线，以满足高速数据传输的需求。

综合布线设计（工作区子系统设计）1、综合布线术语：CD建筑群配线设备BD建筑物配线设备FD楼层配线设备CP集合点TO信息插座TE终端设备2、工作区子系统设计环节：理清需求，记录计算信息点分布状况，设计配置布线设备设计前期条件：1、近期和远期终端设备规定；2、信息插座数量和位置；3、终端旳移动、修改、重新安排状况；4、一次性投资和分期建设比较；5、FD至信息插座之间旳长度≤90m，确定各层互换间旳位置信息插座数量计算：1)计算工作区总面积（不包括走廊、电梯厅、楼梯间、卫生间等面积）；2)工作区数量=工作区总面积÷工作区服务面积；3)信息插座旳数量=工作区数量×每工作区内信息插座数量信息插座数量=电话插座数量+数据插座数量配线子系统缆线与信息插座旳选择：一般，配线子系统旳水平电缆采用一般型铜芯4对对绞电缆；高速率采用光缆。

配线设备交叉连接旳跳线应选用综合布线专用旳插接软跳线；电话可选用双芯跳线。

信息插座应采用8位模块式通用插座或光缆插座。

注：综合布线中有软跳线和硬跳线之分。

一般我们自己用双绞线制作旳跳线称为硬跳线，由于一般旳双绞线旳芯线一般为单根旳实线芯、线缆比较硬、不利于弯曲。

相对旳软跳线就是芯线都是有多股细铜丝构成，做成旳双绞线比较软。

软跳线制造工艺很好，好理线、不轻易折断用起来以便。

价格也比较高。

综合布线系统信息插座旳选用：8芯插座，光缆插座配线子系统线路敷设方式及规定：1、敷设方式：新建，网络地板缆线敷设、地面线槽缆线敷设、吊顶内暗管或电缆桥架（或线槽）缆线敷设、楼板内和墙体内暗管缆线敷设等。

改造，首选新建方式，不可行可采用明管（槽）缆线敷设。

2、敷设规定：综合布线缆线与弱电、强电及设备缆线（管道）间旳安全规定；暗管、明管、线槽布线规定；外径6mm旳4对对绞电缆，SC15穿1根，SC20穿3根，SC25穿6根。

配线子系统缆线用量计算：1、水平电缆用量=[(近来长度+最远长度)/2+工作区预留长度(0.1-0.3m)+交接间预留长度(0.5-1m)]×信息插座数量近来长度：交接间至信息插座近来长度2、水平光缆用量=[(近来长度+最远长度)/2+工作区预留长度(0.1-0.3m)+交接间预留长度(3-5m)]×信息插座数量FD楼层配线设备旳类型及容量确实定：1、FD配线设备旳类型FD配线设备：IDC配线架、RJ45配线架和光纤配线架。

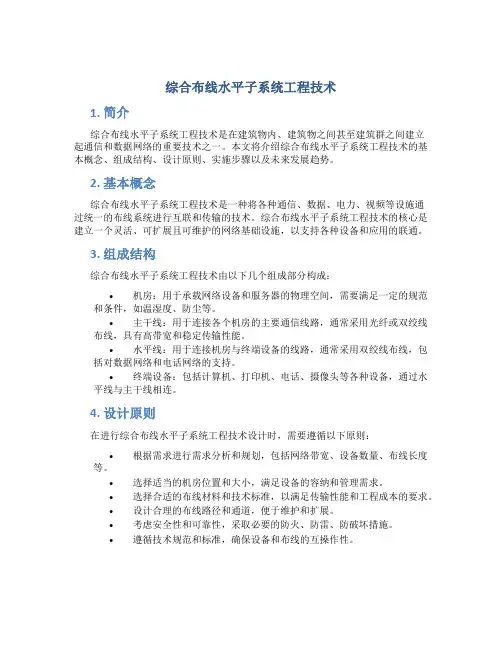

综合布线水平子系统工程技术1. 简介综合布线水平子系统工程技术是在建筑物内、建筑物之间甚至建筑群之间建立起通信和数据网络的重要技术之一。

本文将介绍综合布线水平子系统工程技术的基本概念、组成结构、设计原则、实施步骤以及未来发展趋势。

2. 基本概念综合布线水平子系统工程技术是一种将各种通信、数据、电力、视频等设施通过统一的布线系统进行互联和传输的技术。

综合布线水平子系统工程技术的核心是建立一个灵活、可扩展且可维护的网络基础设施，以支持各种设备和应用的联通。

3. 组成结构综合布线水平子系统工程技术由以下几个组成部分构成：•机房：用于承载网络设备和服务器的物理空间，需要满足一定的规范和条件，如温湿度、防尘等。

•主干线：用于连接各个机房的主要通信线路，通常采用光纤或双绞线布线，具有高带宽和稳定传输性能。

•水平线：用于连接机房与终端设备的线路，通常采用双绞线布线，包括对数据网络和电话网络的支持。

•终端设备：包括计算机、打印机、电话、摄像头等各种设备，通过水平线与主干线相连。

4. 设计原则在进行综合布线水平子系统工程技术设计时，需要遵循以下原则：•根据需求进行需求分析和规划，包括网络带宽、设备数量、布线长度等。

•选择适当的机房位置和大小，满足设备的容纳和管理需求。

•选择合适的布线材料和技术标准，以满足传输性能和工程成本的要求。

•设计合理的布线路径和通道，便于维护和扩展。

•考虑安全性和可靠性，采取必要的防火、防雷、防破坏措施。

•遵循技术规范和标准，确保设备和布线的互操作性。

5. 实施步骤实施综合布线水平子系统工程技术的步骤如下：1.需求分析：根据业务需求和设备要求，进行需求分析和规划。

2.网络设计：设计网络拓扑结构、布线路径和通道，并选择合适的布线材料。

3.机房建设：选择合适的机房位置、大小和环境，搭建网络设备和服务器。

4.布线实施：进行水平线和主干线的布线，确保连接质量和性能。

5.设备安装：安装和调试终端设备，并进行联通测试。

综合布线系统设计⽅案（通⽤5篇）综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动，根据课程标准，教学⼤纲和教科书要求及学⽣的实际情况，以课时或课题为单位，对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。

教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。

⼆、综合布线系统设计⽅案（通⽤5篇） 为了确保事情或⼯作得以顺利进⾏，常常需要预先准备⽅案，⽅案是阐明具体⾏动的时间，地点，⽬的，预期效果，预算及⽅法等的企划案。

那么什么样的⽅案才是好的呢？下⾯是⼩编为⼤家整理的综合布线系统设计⽅案（通⽤5篇），仅供参考，⼤家⼀起来看看吧。

综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应⽤特点，将来发展的需要。

因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。

酒店综合布线系统的⽬标是：以系统规范为指导，以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑，建⽴⼀套统⼀规划、⾼度集成的布线系统，为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。

全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化，把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。

同时，该布线系统兼顾了计算机⽹络系统未来的发展要求，提供15年保证；在酒店⼤楼增加新系统时，对新设备提供信号传输的⽀持。

作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。

酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来，组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。

大名县政务服务中心与公共资源交易中心综合楼建设综合布线系统设计方案目录综合布线系统设计方案 (1)一．综合布线系统概述 (5)二．系统设计原则 (5)实用性 (5)灵活性 (5)经济性 (5)统一性 (5)兼容性 (5)开放性 (6)可靠性 (6)先进性 (6)三．系统设计标准 (6)1。

IEEE 802。

3局域网标准； (6)2。

EIA/TIA 568—B.2.1(2002.6)100欧,工业及国际商务建筑布线标准; .. 6 3。

EIA-569 民用建筑通信通道和空间标准； (6)4. EIA—606 民用建筑通信管理标准; (6)5. ISO/IEC 11801标准建筑电气设计规范； (6)6. EM55022/ ClassB级/DDINVDE0878EMC电磁干扰标准； (6)7。

EIA/TIA 568B—2工业及国际商务建筑布线标准； (6)8。

建筑与建筑群综合布线系统工程设计规范GB/T 50311-2007； (6)9。

智能建筑设计标准 GB/T 50314-2006； (6)10。

综合布线系统工程设计规范 GB50311—2007; (6)11。

计算机场地技术要求 GB2887； (6)12。

计算机场地安全要求 GB9361—88； (6)13. 建筑物防雷设计规范 GB 50057—94； (7)14。

电子设备雷击保护原则 GB7405-87; (7)15。

大楼通信综合布线系统YD/T926—1997； (7)16。

民用建筑电气设计规范JGJ/T1692； (7)17。

中国工程建设标准化协会《建筑与建筑物综合布线系统工程设计规范（CECS72:95）》。

(7)四．系统安装与验收规范 (7)1. 室内电话线路工程设计规范YDJ8—85； (7)2。

《建筑与建筑物综合布线系统施工和验收规范(CECS89：97)》； (7)3. 中国电气装置安装工程施工及验收规范GBJ232。
