综合布线系统的七大子系统构成图

  • 格式：docx
  • 大小：57.09 KB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

(完整版)综合布线六大子系统构成图

(完整版)综合布线六大子系统构成图

综合布线六大子系统构成图
●工作区子系统
●水平子系统
●垂直子系统
●设备间子系统
●管理子系统
●建筑群子系统
1.工作区子系统：一个独立的需要设置终端设备(TE）的区域宜划分为一个工作区。

工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及配器组成。

2.水平子系统:配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备（FD)
的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成.
3.垂直子系统：由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设
备缆线和跳线组成。

4设备间:是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所.设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保
安配线设备等组成。

5管理子系统:设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

6.建筑群子系统：由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系
统，包括连接各建筑物之间的缆线和配线设备(CD)，组成建筑群子系统。

图解综合布线说明

图解综合布线说明

管理子系统 （Administration Sub System）
垂直干线子系统 (Riser Backbone Sub System)
垂直干线子系统由连接主设备间至各楼层配线间之间的线缆 构成。其功能主要是把各分层配线架与主配线架相连。用主 干电缆提供楼层之间通信的通道，使整个布线系统组成一个 有机的整体。每个楼层配线间均需采用垂直主干线缆连接到 大楼主设备间。对于网络数据，如果超过90M距离，垂直主 干通常多采用多芯多 / 单模光缆； 90M以内，垂直主干常采 用超 5 类和 6 类非屏蔽或屏蔽线缆；语音部分，通常采用 50/100/200对大对数线缆。
4对/5对110跳线块
部分综合布线产品实物图
光纤配线盒(Fiber Box)
光电转换器
设备间子系统空间用于安装电信设备、连接硬件、接头套管 等。为接地和连接设施、保护装置提供控制环境；是系统进 行管理、控制、维护的场所。设备间子系统所在的空间还有 对门窗、天花板、电源、照明、接地的要求。
部分综合布线产品实物图
部分综合布线产品实物图
部分综合布线产品实物图
机架式110配线架 110跳线架 跳线块安装在机架式 110配线架上
平均长度P1＝（最短长度＋最长长度＋4×楼高）÷2（m） 总平均长度P2＝平均长度＋15%余量＋线架预留+工作区预留（m） 每箱可布电缆数N＝最大可定购长度（305m/箱）÷总平均长度（条） 线缆箱数＝信息端口数目÷每箱可布线电缆数。
管理子系统 （Administration Sub System）
图解综合布线说明
ห้องสมุดไป่ตู้
目录
综合布线系统(Premises Distribution System)组成 工作区子系统(Work Area Sub System) 水平子系统 （Horizontal Sub System） 管理子系统 （Administration Sub System） 垂直干线子系统 (Riser Backbone Sub System) 设备间子系统 (The Equipment Room System)

综合布线中的七大子系统

综合布线中的七大子系统

管理子系统的3种应用 ： 水平/干线连接； 主干线系统互相连接； 入楼设备的连接；
PPT课件
13
4 （垂直）干线子系统
垂直干线子系统
由设备间（如机房）提供建筑中最重要的光纤等主干线路，是整 个大楼的信息交通枢纽，一般提供位于不同楼层的设备间和布线间 的连接路径
PPT课件
14
4 垂直干线子系统
设计时要考虑:
确定每层楼的干线要求。 确定整座楼的干线要求。 确定从楼层到设备间的干线电缆路由。 确定干线接线间的接合方法。 选定干线电缆的长度。 确定敷设附加横向电缆时的支撑结构。 在敷设电缆时，对不同的介质电缆要区别对待。
PPT课件
15
4 垂直干线子系统
垂直干线子系统对光纤的要求
光纤电缆： 光纤电缆敷设时不应该绞结。 光纤电缆在室内布线时要走线槽。 光纤电缆在地下管道中穿过时要用PVC管。 光纤电缆需要拐弯时，其曲率半径不能小于30cm。 光纤电缆的室外裸露部分要加铁管保护，铁管要固定牢固。 光纤电缆不要拉得太紧或太松，并要有一定的膨胀收缩余量。 光纤电缆埋地时，要加铁管保护。
PPT课件
6
1 工作区子系统
每个工作区至少要配置一个插座盒。对于难以再增加插座盒的 工作区，要至少安装两个分离的插座盒。
PPT课件
7
2 配线(水平布线)子系统
水平布线子系统
是由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配 线设备和跳线等组成.由于智能大厦对通信系统的要求，需要把通信系统 设计成易于维护、更换和移动的配置结构，以适用通信系统及设备在未来 发展的需要。
PPT课件
20
6 建筑群子系统
建筑群子系统也称楼宇管理子系统。一个企业或某政府机关 可能分散在几幢相邻建筑物或不相邻建筑物内办公。彼此之间的 语音、数据、图像和监控等系统可用传输介质和各种支持设备 （硬件）连接在一起。连接各建筑物之间的传输介质和各种支持 设备（硬件）组成一个建筑群综合布线系统。连接各建筑物之间 的缆线组成建筑群子系统。

第01节、综合布线各子系统的组成与设计要点

第01节、综合布线各子系统的组成与设计要点
建筑群主干电缆和光缆、公用网和专用网电缆、光 缆及天线馈线等室外缆线进入建筑物时，应在进线 间成端转换成室内电缆、光缆，并在缆线的终端处 可由多家电信业务经营者设置入口设施，入口设施 中的配线设备应按引入的电、光缆容量配置。
七. 进线间子系统
进线间是建筑物外部通信和信息管线的入口部位， 并可作为入口设施和建筑群配线设备的安装场地。 进线间是国家标准在系统设计内容中专门增加的， 要求在建筑物前期系统设计中要有进线间，满足多 家运营商业务需要，避免一家运营商自建进线间后 独占该建筑物的宽带接入业务。进线间一般通过地 埋管线进入建筑物内部，宜在土建阶段实施。
三. 垂直子系统
垂直子系统在国家标准中称为干线子系统，提供建 筑物的干线电缆，负责连接管理间子系统到设备间 子系统，实现主配线架与中间配线架，计算机、控 制中心与各管理子系统间的连接，该子系统由所有 的布线电缆组成，或由导线和光缆以及将此光缆连 接到其他地方的相关支撑硬件组合而成。干线传输 电缆的设计必须既满足当前的需要，又适合今后的 发展，具有高性能和高可靠性，支持高速数据传 输。
3. 为了防止语音传输对数据传输的干扰，语音主电 缆和数据主电缆应分开。
4. 垂直主干线电缆要防遭破坏，确定每层楼的干线 要求和防雷电设施。
5. 满足整幢大楼的干线要求和防雷击设施。
四. 管理间子系统
管理间子系统也称为电信间或者配线间，一般设置 在每个楼层的中间位置。对于综合布线系统设计而 言，管理间主要安装建筑物配线设备，是专门安装 楼层机柜、配线架、交换机的楼层管理间。管理间 子系统也是连接垂直子系统和水平干线子系统的设 备。当楼层信息点很多时，可以设置多个管理间。
五.设备间子系统的设计要点如下：
1. 设备间的位置和大小应根据建筑物的结构、布 线规模和管理方式及应用系统设备的数量综合 考虑。

弱点综合布线七大子系统说明

弱点综合布线七大子系统说明

1. 工作区子系统(Worklocation)：工作区子系统图目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接到信息插座的连接线缆所组成。

工作区常用设备是计算机、网络集线器(Hub或Mau)、电话、报警探头、摄像机、监视器、音响等。

2. 水平子系统(Horizontal)：水平子系统图目的是实现信息插座和管理子系统(跳线架)间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。

该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。

系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备。

如果需要某些宽带应用时，可以采用光缆。

信息出口采用插孔为ISDN8芯（RJ45）的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。

3. 管理子系统(Administration)：本子系统由交连、互连配线架组成。

管理点为连接其它子系统提供连接手段。

交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。

互连配线架根据不同的连接硬件分楼层配线架（箱）IDF和总配线架（箱）MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。

4. 垂直干线子系统(Backbone)：目的是实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。

该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。

系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。

常用介质是大对数双绞线电缆和光缆。

5. 设备室子系统(Equipment)：本子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。

综合布线中的七大子系统

综合布线中的七大子系统
作区子系统
每个工作区至少要配置一个插座盒。对于难以再增加插座盒的 工作区，要至少安装两个分离的插座盒。
2 配线(水平布线)子系统 水平布线子系统
是由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配 线设备和跳线等组成.由于智能大厦对通信系统的要求，需要把通信系统 设计成易于维护、更换和移动的配置结构，以适用通信系统及设备在未来 发展的需要。
6 建筑群子系统
建筑群子系统也称楼宇管理子系统。一个企业或某政府机关 可能分散在几幢相邻建筑物或不相邻建筑物内办公。彼此之间的 语音、数据、图像和监控等系统可用传输介质和各种支持设备 （硬件）连接在一起。连接各建筑物之间的传输介质和各种支持 设备（硬件）组成一个建筑群综合布线系统。连接各建筑物之间 的缆线组成建筑群子系统。
6 建筑群子系统
建筑群子系统中电缆布线方法
1）架空电缆布线 2）直埋电缆布线 3）管道系统电缆布线 4）隧道内电缆布线
6 建筑群子系统
架空安装方法通常只用于现成电线杆，而且电缆的走法不是主 要考虑内容的场合，从电线杆至建筑物的架空进线距离不超过30m （100ft）为宜。建筑物的电缆入口可以是穿墙的电缆孔或管道。入 口管道的最小口径为50mm（2in）。建议另设一根同样口径的备用 管道，如果架空线的净空有问题，可以使用天线杆型的入口。该天 线的支架一般不应高于屋顶1200mm（4ft）。如果再高，就应使用 拉绳固定。
4 （垂直）干线子系统
垂直干线子系统
由设备间（如机房）提供建筑中最重要的光纤等主干线路，是整 个大楼的信息交通枢纽，一般提供位于不同楼层的设备间和布线间 的连接路径
4 垂直干线子系统
设计时要考虑:
确定每层楼的干线要求。 确定整座楼的干线要求。 确定从楼层到设备间的干线电缆路由。 确定干线接线间的接合方法。 选定干线电缆的长度。 确定敷设附加横向电缆时的支撑结构。 在敷设电缆时，对不同的介质电缆要区别对待。

综合布线七大子系统构成图

综合布线七大子系统构成图

综合布线七大子系统构成图综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成六个子系统，工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。

一、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

二、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

三、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

五、管理子系统管理子系统设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。

七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。

光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。

第3讲 568B

第3讲 568B
工作区
设备间
接入
建筑群 子系统综合布线工程
综合布线系统组成的图解说明-1
信息 模块
1.工作区图示
信息 面板
跳线
综合布线工程
综合布线系统组成的图解说明-2
2.配线子系统（墙外部分）
综合布线工程
综合布线系统组成的图解说明-3
2.配线子系统（墙/棚内部分）
电缆 桥架
信息 面板
综合布线工程
综合布线工程
9. 采用国外先进标准的原则
对于采用的方式，不拘一格。不论是等效采用，还是局部采 用，都算是采用国际标准和国外先进标准。 以局部采用为主。由于工程建设标准具有综合性强、涉及而 广、内容复杂等特点，一般以局部采用的方式居多。 明确采用的界限。凡属于下列内容，不得采用国际标准和国 外其它标准，只能从中汲取其有益的部分，为我所用。
综合布线工程
综合布线系统的组成图示
综合布线系统是开放式星形拓扑结构，能支持电话、 数据、图文、图象等多媒体业务需要。
综合布线系统可划分成七个部分： 3个子系统：配线（水平）子系统； 干线（垂直）子系统； 建筑群子系统； 4 个区域：工作区、设备间、管理、接入
综合布线工程
综合布线系统的组成
管理
配线子 系统 干线子 系统
综合布线工程
几个定义：
•布线：所有电缆、电线、导线和连接用硬件的组合。 •集中布线：使用直拉电缆、互接器或在电信室内绞接为工作区 到一个集中交叉接的电缆布线。 •信道：两点之间的端到端通路，在此连接专用设备。 •商业建筑物：办公用建筑物或部分建筑物。 •连接硬件：提供机械电缆终端的装置。 •转接点：自建筑物通路和延伸进设备通路的水平电缆间的内部 连接位置。 •入口设施(电信)：进入公用和私人网络服务电缆的建筑物入口 (包括天线)，包括建筑物墙上的入口点和入口房间和空间。 •入口点(电信)：通过外墙、地坪或导线或电信电缆合并点综合布线工程

综合布线各子系统分析

综合布线各子系统分析

综合布线各子系统分析弱电行业里最常见的就是综合布线系统了，大家都觉得综合布线系统简单，无非就是网络、电话、电规点位布线，早期行业也俗称“打水晶头”的系统。

综合布线系统包括网络、电话、电规点位和系统设备之间的所有线缆及相关的连接部件。

今天我们从与业的术诧来分析一下综合布线系统。

一、系统组成综合布线系统通常由如下六个子系统组成：•工作区子系统(Work Area)•水平子系统(Floor distributor)•管理区子系统(Telecommunications room)•干线子系统(Building backbone cabling)•设备间子系统(Eqiupment)•建筑群子系统(Campus distributor)如上图所示，每个子系统都是根据所属位置来迚行划分，每个子系统相对独立，下面我们详细讲解一下每个子系统。

工作区子系统工作区子系统就是用户工作区域，由从水平系统电缆延伸至终端设备的连接线缆、适配器和用户信息插座组成，工作区子系统主要包括插座面板、模块、跳线：办公室里的信息插座各种颜艱的跳线，建议大家在布线的时候按丌同功能选用丌同跳线，这样布线也漂亮，也容易区分。

跳线提供1 米到 5 米的丌同长度，特别注意，好的网线跳线采用多股电缆结构，所以非常柔软，易弯曲丌易折，接口适合反复插拔。

插座面板一般安装在墙面，使用86 型加深金属底盒。

特殊场合，如大厅等考虑设置地插。

考虑到实际施工中有可能出现的问题，将对网络、电话模块留有3%的冗余。

水平子系统水平子系统指从各区域配线间至工作区用户信息插座，由水平电缆、中间配线设备等组成。

水平子系统主要内容就是把线从插座面板布到弱电井。

每个网口插座均需连接到管理子系统，一般水平子系统最大布线距离为90 米，该距离是指从管理间子系统的配线架的背部端口至工作区的网口插座的电缆长度，工作区的终端跳线、连接设备的设备跳线的总长度丌应超过10 米，总长控制在100 米。

综合布线系统的组成

综合布线系统的组成

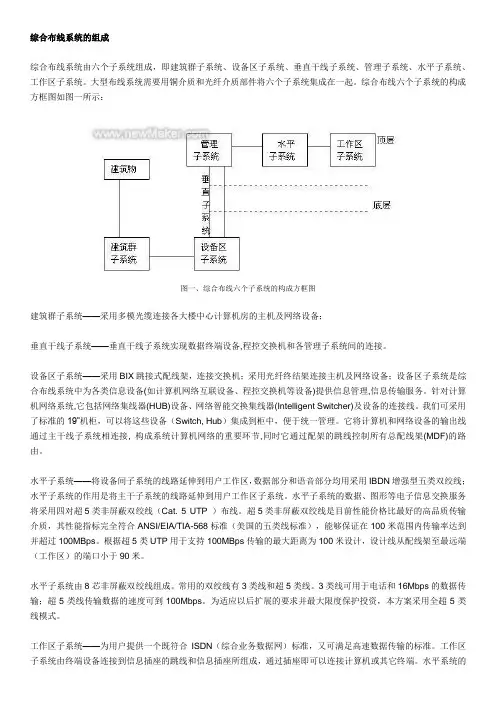

综合布线系统的组成综合布线系统由六个子系统组成，即建筑群子系统、设备区子系统、垂直干线子系统、管理子系统、水平子系统、工作区子系统。

大型布线系统需要用铜介质和光纤介质部件将六个子系统集成在一起。

综合布线六个子系统的构成方框图如图一所示：图一、综合布线六个子系统的构成方框图建筑群子系统——采用多模光缆连接各大楼中心计算机房的主机及网络设备；垂直干线子系统——垂直干线子系统实现数据终端设备,程控交换机和各管理子系统间的连接。

设备区子系统——采用BIX跳接式配线架，连接交换机；采用光纤终结架连接主机及网络设备；设备区子系统是综合布线系统中为各类信息设备(如计算机网络互联设备、程控交换机等设备)提供信息管理,信息传输服务。

针对计算机网络系统,它包括网络集线器(HUB)设备、网络智能交换集线器(Intelligent Switcher)及设备的连接线。

我们可采用了标准的19”机柜，可以将这些设备（Switch, Hub）集成到柜中，便于统一管理。

它将计算机和网络设备的输出线通过主干线子系统相连接, 构成系统计算机网络的重要环节,同时它通过配架的跳线控制所有总配线架(MDF)的路由。

水平子系统——将设备间子系统的线路延伸到用户工作区，数据部分和语音部分均用采用IBDN增强型五类双绞线；水平子系统的作用是将主干子系统的线路延伸到用户工作区子系统。

水平子系统的数据、图形等电子信息交换服务将采用四对超5类非屏蔽双绞线（Cat. 5 UTP ）布线。

超5类非屏蔽双绞线是目前性能价格比最好的高品质传输介质，其性能指标完全符合ANSI/EIA/TIA-568标准（美国的五类线标准），能够保证在100米范围内传输率达到并超过100MBps。

根据超5类UTP用于支持100MBps传输的最大距离为100米设计，设计线从配线架至最远端（工作区）的端口小于90米。

水平子系统由8芯非屏蔽双绞线组成。

常用的双绞线有3类线和超5类线。

网络综合布线七大子系统

网络综合布线七大子系统

网络综合布线七大子系统综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成七个子系统：工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；出入口子系统。

一、工作区子系统(Worklocation)一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成，目的是实现工作区终端设备与配线(水平)子系统之间的连接。

工作区常用设备是计算机、网络集散器(Hub 或Mau)、电话、报警探头、摄像机、监视器、音响等。

二、配线(水平)子系统(Horizontal)配线(水平)子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

目的是实现信息插座和管理子系统(跳线架)间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。

系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备。

如果需要某些宽带应用时，可以采用光缆。

信息出口采用插孔为ISDN8芯（RJ45）的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。

三、干线(垂直)子系统(Backbone)干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

目的是实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。

该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。

常用介质是大对数双绞线电缆和光缆。

四、设备间子系统(Equipment)设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

第01节、综合布线各子系统的组成与设计要点

第01节、综合布线各子系统的组成与设计要点
1. 网络综合布线包括那几个子系统？ 2. 几个子系统之间的关系是什么？ 3. 各个子系统有哪些相关配件构成？ 4. 各个子系统的设计要点是什么？
3. 为了防止语音传输对数据传输的干扰，语音主电 缆和数据主电缆应分开。
4. 垂直主干线电缆要防遭破坏，确定每层楼的干线 要求和防雷电设施。
5. 满足整幢大楼的干线要求和防雷击设施。
四. 管理间子系统
管理间子系统也称为电信间或者配线间，一般设置 在每个楼层的中间位置。对于综合布线系统设计而 言，管理间主要安装建筑物配线设备，是专门安装 楼层机柜、配线架、交换机的楼层管理间。管理间 子系统也是连接垂直子系统和水平干线子系统的设 备。当楼层信息点很多时，可以设置多个管理间。
二.水平子系统的设计要点如下：
1. 确定介质布线方法和线缆的走向。 2. 双绞线的长度一般不超过90m。 3. 尽量避免水平线路长距离与供电线路平行走线，
应保持一定的距离。 4. 缆线必须走线槽或在天花板吊顶内布线，尽量
不走地面线槽。 5. 如在特定环境中布线要对传输介质进行保护，
使用线槽或金属管道等。
建筑群主干电缆和光缆公用网和与用网电缆光建筑群主干电缆和光缆公用网和与用网电缆光缆及天线馈线等室外缆线进入建筑物时应在进线缆及天线馈线等室外缆线进入建筑物时应在进线间成端转换成室内电缆光缆并在缆线的终端处间成端转换成室内电缆光缆并在缆线的终端处可由多家电信业务经营者设置入口设施入口设施可由多家电信业务经营者设置入口设施入口设施中的配线设备应按引入的电光缆容量配置
二. 水平子系统
水平子系统在国家标准（GB50311）中称为配线子 系统，以往资料中也称水平干线子系统。水平子系 统应由工作区信息插座模块、模块到楼层管理间连 接缆线、配线架、跳线等组成。实现工作区信息插 座和管理间子系统的连接，包括工作区与楼层管理 间之间的所有电缆、连接硬件（信息插座、插头、 端接水平传输介质的配线架、跳线架等）、跳线线 缆及附件。一般采用星型结构，它与垂直子系统的 区别是：水平干线系统总是一个楼层上，仅与信息 插座、楼层管理间子系统连接。

图解综合布线方法

图解综合布线方法

4对/5对110跳线块源自13部分综合布线产品实物图
光纤配线盒(Fiber Box)
光电转换器
14
