综合布线主要由下面 6个部分组成：管理子系统：主要是指语音系统的电话总机房和数据系统的网络设备室 (或称网络中心 )。
该子系统主要由配线架和连接配线架与设备的电缆组成。
配线子系统：指除设备室外，所有楼层的配线架。
垂直干线子系统：提供垂直方向的电缆，组成楼层之间及外界通信的通道。
水平子系统：通常使用无屏蔽双绞线 (UTP)，将垂直干线延伸到用户工作区，在需要高速应用时，水平干线也可采用光缆。
工作区子系统：由信息插座及连接到用户设备的连线组成。
建筑群子系统：指将一幢建筑物中电缆延伸到另一建筑物，包括电缆、光缆和一些电气保护设备。
各子系统的设计（1）工作区子系统的设计工作区子系统是指用户实际使用区域的设计。
信息插座面板具有标识，以色标和编号表示插座类型以及所在区域。
工作区的信息出口类型可以分为以下三种：墙面型，地面型，桌面型。
布置墙面型面板安装在离地30CM处，与其它面板平行。
桌面型面板安装在离地10CM处。
英式面板固定在86底盒终端的接驳示例左图所示的挂墙式信息盒供在不方便采用上述底盒时使用，或在升高地台环境下使用的挂地式综合接线盒。
（2）水平子系统的设计水平布线子系统是由建筑物各管理子系统至各个工作区子系统之间的电缆构成，也就是由各楼层的弱电间到各个信息点的水平电缆构成。
为了满足高速数据传输以及视频运用的需求，选用4对非屏蔽双绞线，既可满足当前需求，又能适应未来发展需要。
为避免意外损伤，同时为做到安全、美观，水平电缆均铺设在或采用预埋的暗管和出口盒。
安装线槽及管材线槽：我们全部采用镀锌线槽，根据数量的不同，采用各种规格的线槽，线槽全部安装在走廊里，方便以后维护及维修。
我们全部采用角钢做吊码，涮防锈漆。
从线槽到每个位置，我们采用6分或4分PVC 管。
所有线槽的连接处安装等电位电缆。
（3）设备间子系统的设计管理子系统也称为电信间子系统或弱电间子系统，它连接水平布线子系统和干线子系统，是布线环节中很关键的一环。

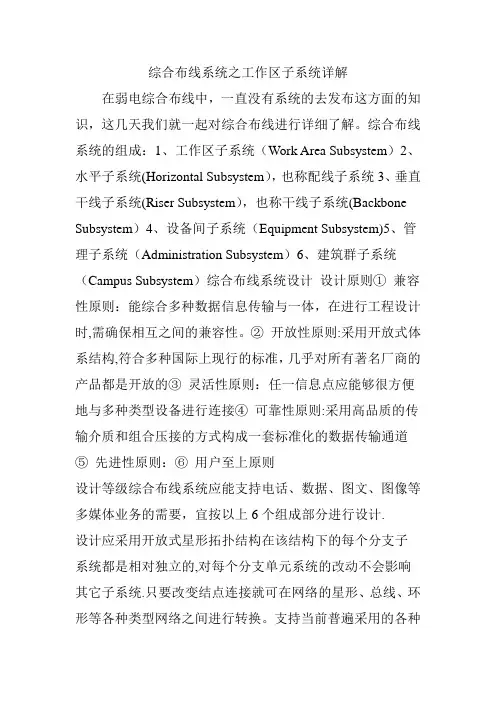

综合布线系统之工作区子系统详解在弱电综合布线中，一直没有系统的去发布这方面的知识，这几天我们就一起对综合布线进行详细了解。
综合布线系统的组成：1、工作区子系统（Work Area Subsystem）2、水平子系统(Horizontal Subsystem），也称配线子系统3、垂直干线子系统(Riser Subsystem），也称干线子系统(Backbone Subsystem）4、设备间子系统（Equipment Subsystem)5、管理子系统（Administration Subsystem）6、建筑群子系统（Campus Subsystem）综合布线系统设计设计原则①兼容性原则：能综合多种数据信息传输与一体，在进行工程设计时,需确保相互之间的兼容性。
②开放性原则:采用开放式体系结构,符合多种国际上现行的标准，几乎对所有著名厂商的产品都是开放的③灵活性原则：任一信息点应能够很方便地与多种类型设备进行连接④可靠性原则:采用高品质的传输介质和组合压接的方式构成一套标准化的数据传输通道⑤先进性原则：⑥用户至上原则设计等级综合布线系统应能支持电话、数据、图文、图像等多媒体业务的需要，宜按以上6个组成部分进行设计.设计应采用开放式星形拓扑结构在该结构下的每个分支子系统都是相对独立的,对每个分支单元系统的改动不会影响其它子系统.只要改变结点连接就可在网络的星形、总线、环形等各种类型网络之间进行转换。
支持当前普遍采用的各种局域网络：星形网、局域/广域网、令牌网、以太网、FDDI 等。
1、工作区子系统又称服务区子系统，是一个需要设立终端设备的独立区域. 由水平布线系统的信息插座延伸到工作站设备处的连接电缆及适配器组成。
连接电缆:将水平电缆和工作区内的计算机与通信设备连接在一起，是终端设备至信息插座的传输媒体。
可能还会包括一些专门的硬件，从而可以通过在工作区所安排的电缆进行信号的接受和发送。
一般情况下，每个工作区设置一个电话或计算机终端设备，或按用户要求设置。
综合布线施工规范标准1、综合布线系统综合布线系统的对象是建筑物或者楼宇的传输网络，使语音、通信、数据交换设备和其他信息管理系统彼此相连，并使得这些设备与外部通信网络连接。
它是有许多部件组成的，主要有传输介质、连接器、插座、插头、适配器、电气保护措施等，并由这些部件来构造各种子系统。
综合布线系统目前被划分为6个子系统，它们是：（1）工作区子系统（2）水平干线子系统（3）管理间子系统（4）垂直干线子系统（5）建筑群子系统（6）设备间子系统1.1、缆线的布放：1.1.1、水平干线子系统的管道要求：水平子系统缆线宜采用在吊顶、墙体穿管或者设置金属密封线槽及电缆桥架方式敷设，当线缆在地面布放时，应根据环境选用地板下线槽、防静电地板等布线等安装方式。
1.1.2、垂直干线子系统的管道要求：（1）垂直干线子系统通道有穿楼板电缆孔、管槽、电缆竖井三种方式，一般采用电缆竖井方式。
电缆竖井的位置上下应对齐。
（2）电缆孔方式，通常用一根或者数根外径63—102mm的金属管预埋在楼板，金属管高出地面25—50mm，也可直接在楼板上预留一个大小适当的长方形孔洞。
（3）管道敷设方式包括明管和暗管。
1.1.3、建筑群子系统的管道要求：建筑群子系统之间的线缆宜采用地下管道或者电缆沟敷设方式，并应符合相关规定要求。
1.1.4、线缆布放要求：（1）线缆的规格与设计相符；（2）线缆在各种环境中的敷设方式、布放间距与设计相符；（3）线缆布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力挤压或损伤；（4）线缆两端应贴有标签，标签字迹清晰、正确，标签应选用不易损坏的材料；（5）线缆布放应留有余量，以防变更。
双绞线缆预留长度在工作区为10cm，设备间为3-5m；光缆布放路由宜盘留，预留长度为3-5m，有特殊要求的按设计要求；（6）线缆应远离高温和电磁干扰的场所；（7）线缆间的最小间距应符合如下要求：A、电源线、综合布线系统线缆应分隔布放，平行敷设时间距在30cm以上B、对于有要求的工程，信号线、电力线、接地线的间距应符合相应的规定，对于有要求的线缆宜采取独立的金属管或金属线槽敷设；（8）屏蔽电缆的屏蔽层端到端应保持完好的导通性（9）预埋线槽和暗管敷设应符合以下规定：A、敷设线槽和暗管的两端宜用标志标出编号容；B、预埋线槽宜采用金属线槽，截面利用率为30%—50%。
综合布线系统中一般可以分为哪六个子系统，分别描述综合布线本身一种模块化、灵活极建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息调整公路”，不仅能使语音、数据、图像设备和交换设备与其它信息管理彼此相连，也能使这些设备与外部相连接。
它还包括建筑物外部网络和通信线路的连接点，与应用系统设备之间的所有线缆及有关的连接部件。
综合布线的部件包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等，通过这些部件来构成布线系统中各种子系统，它们都有各自的具体用途，并且各种具体的接插件组成不仅易于实施，而且也能随需求的变化而平衡升级。
综合布线系统也具有开放式结构的特点，能支持电话及多种计算机、数据系统，还能支持会议电视等系统的需要，根据具体功能不同划分为以下六个子系统：工作区子系统、水平子系统、垂直子系统、设备间子系统、管理子系统、建筑与建筑群子系统。
解放南路20-1#地块是温州市旧城改建指挥部建设的安置房，该地块总建筑面积为3万多平方米，是一座集商业、办公、休闲为一体的智能小区，主要由A、B幢两幢商住楼组成，地一室为车库，一层为管理用房与店面，二层办公区，三层以上为住宅，共计312户。
下面根据该小区实际需求对综合布线系统的六个子系统进行分析：工作区子系统它是一个独立的需要放置终端的区域，即一个工作区，工作区系统由水平布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成。
该小区按每户为一个工作区来计算，在每户中设置四个终端，分别设置在主卧、客厅、书房中，从家居智能箱中引超五类线缆到各终端，终端采用IBDN压接式超五类模块与面板，便于语音与数据交换使用。
水平子系统该子系统由工作区用的信息插座、配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
在该小区内各户将采用二条超五类电缆从弱电井到家庭智能箱内，保证语音、数据分离，在家居智能箱内进行内外连接，内部从智能箱到终端点也采用超五类线缆，语音与数据线缆从户内智能箱到弱电井将分别采用110配线架与模块式配线架进行管理，以四层为一个集中点，即保证语音单独使用，又能使家庭的报警与三表远传通过数据端口进行联网传输。
垂直干线子系统综合布线系统应是开放式星型拓扑结构，应能支持电话、数据、图文、图像等多媒体业务需要。
综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统（TO—FD）；干线（垂直）子系统（FD—BD）；建筑群子系统（BD—CD）；外加三个部分：工作区（TO—TE）、设备间、管理区（有的资料上说布线系统还包括进线间，进线间：提供空间给光缆成端盘留。
）。
在干线子系统中常用以下五种线缆：（1）5e以上4对双绞线电缆（UTP或STP）；——一般用于传输数据和图像。
（2）3类100欧姆大对数对绞电缆（UTP或STP）;——一般用于电话语音传输。
（3）62.5/125微米多模光纤；（4）8.3/125微米单模光纤。
垂直干线子系统布线的建筑方式：预埋管路、电缆竖井和上升房（又称交接间或干线间）。
垂直干线子系统通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路,是整个大楼的信息交通枢纽。
一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。
垂直主干线子系统设计要点它连接通讯室、设备间和入口设备,包括主干电缆、中间交换和主交接、机械终端和用于主干到主干交换的接插线或插头。
主干布线要采用星形拓扑结构,接地应符合EIA/TIA607规定的要求。
垂直干线子系统应由设备间的配线设备和跳线以及设备间至各楼层分配线间的连接电缆组成。
如果设备间与计算机机房处于不同的地点，而且需要把语音电缆连至设备间，把数据电缆连至计算机机房，则应在设计中选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由语音和数据的需要。
当必要时，也可以采用光缆系统予以满足。
一、设计要求干线子系统应由设备间子系统、管理子系统和水平子系统的引入口设备之间的相互连接电缆组成。
它是建筑物内的主馈电缆，用于楼层之间垂直(或水平)干线电缆的统称。
在确定垂直子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。
对于基本型每个工作区可选定2对，对于增强型每个工作区可选定3对双绞线，对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。
布线走向应选择干线电缆最短，确保人员安全和最经济的路由。
建筑物有两大类型的通道，封闭型和开放型，宜选择带门的封闭型通道敷设干线电缆。
封闭型通道是指一连串上下对齐的交接间，每层楼都有一间，电缆竖并、电缆孔、管道、托架等穿过这些房间的地板层。
每个交接间通常还有一些便于固定电缆的设施和消防装置。
开放型通道是指从建筑物的地下室到楼顶的一个开放空间，中间没有任何楼板隔开。
例如：通风通道或电梯通道，不能敷设干线子系统电缆。
干线电缆可采用点对点端接，也可采用分支递减端接以及电缆直接连接方法。
点对点端接是最简单、最直接的接合方法。
干线子系统每根干线电缆直接延伸到指定的楼层和交接间。
分支递减端接是用一根大容量干线电缆足以支持若干个交接间或若干楼层的通信容量，经过电缆接头保护箱分出若干根小电缆，它们分别延伸到每个交接间或每个楼层，并端接于目的地的连接硬件。
而电缆直接连接方法是特殊情况使用的技术，一种情况是—个楼层的所有水平端接都集中在干线交接间；另一种情况是二级交接间太小，在干线交接间完成端接。
如果设备间与计算机机房处于不同的地点，而且需要把语音电缆连至设备间，把数据电缆连至计算机房，则宜在设计中选取干线电缆的不同部分来分别满足不同路由语音和数据的需要。
综合布线系统中的垂直干线子系统并非一定是垂直布置的。
从概念上讲它是楼群内的主干通信系统。
在某些持定环境中，如在低矮而又宽阔的单层平面的大型厂房，干线子系统就是平面布置的。
它同样起着连接各配线间的作用。
而且在大型建筑物中，干线子系统可以由两级甚至更多级组成。
主干线敷设在弱电井内，移动、增加或改变比较容易。
很显然，一次性安装全部主干线是不经济也是不可能的。
通常分阶段安装主干线。
每个阶段为3—5年．以适应不断增长和变化的业务需求。
当然，每个阶段的长短还随使用单位的稳定性和变化而定。
在每个设计阶段开始前，需要系统规划一下管理区、设备间和不同类型的服务，应估计一下在该阶段最大规模的连接，以便确定该阶段所需要的最大规模的主干线总量。
主干线是选用铜缆还是光缆，应根据建筑物的业务流量和有源设备的档次来确定。
另外，还需注意以下几点：l 网络线一定要与电源线分开敷设，可以与电话线及电视天线放在一个线管中。
布线时拐角处不能将网线折成直角，以免影响正常使用。
l 网络设备必须分级连接，主干线是多路复用的，不可能直接连接到用户端设备；所以不必安装如此多的缆线。
如果主干距离不超过100米，当网络设备主干高速端口选用RJ45铜缆口时，可以采用单根8芯5类或6类双绞线作为网络主干线即可。
l 五类的大对数电缆容易引入线对之间的近端串扰(NEXT)以及它们之间的NEXT的迭加问题，这对高速数据传输十分不利。
此外，5类25对线缆在110跳线架上的安装比较复杂，如果不细心很难达到5类的安装要求。
这是很多布线系统设计者常犯的错误之一。
在主干电缆中，电话系统、网络系统等都不要用同一保护层内的不同线芯，这样的做的原因是同一保护层内的线芯上传输不同性质、不同速率的信号间容易造成干扰，如非平衡的RS-232和平衡的网络传输信号就可能有这样的问题；管理维护上容易造成误操作，击穿通信设备或造成相关系统中断正常工作；法规上也不允许。
垂直干线子系统的设计垂直干线子系统的任务是通过建筑物内部的传输电缆，把各个服务接线间的信号传送到设备间，直到传送到最终接口，再通往外部网络。
它必须满足当前的需要，又要适应今后的发展。
干线子系统包括如下两项：供各条干线接线间之间的电缆走线用的竖向或横向通道。
主设备间与计算机中心间的电缆。
设计时要考虑以下几点：确定每层楼的干线要求。
确定整座楼的干线要求。
确定从楼层到设备间的干线电缆路由。
确定干线接线间的接合方法。
选定干线电缆的长度。
确定敷设附加横向电缆时的支撑结构。
在敷设电缆时，对不同的介质电缆要区别对待。
光纤电缆：光纤电缆敷设时不应该绞结。
光纤电缆在室内布线时要走线槽。
光纤电缆在地下管道中穿过时要用PVC管。
光纤电缆需要拐弯时，其曲率半径不能小于30cm。
光纤电缆的室外裸露部分要加铁管保护，铁管要固定牢固。
光纤电缆不要拉得太紧或太松，并要有一定的膨胀收缩余量。
光纤电缆埋地时，要加铁管保护。
同轴粗电缆：同轴粗电缆敷设时不应扭曲，要保持自然平直。
粗缆在拐弯时，其弯角曲率半径不应小于30cm。
粗缆接头安装要牢靠。
粗缆布线时必须走线槽。
粗缆的两端必须加终接器，其中一端应接地。
粗缆上连接的用户间隔必须在2.5m以上。
粗缆室外部分的安装与光纤电缆室外部分安装相同。
双绞线：双绞线敷设时线要平直，走线槽，不要扭曲。
双绞线的两端点要标号。
双绞线的室外部要加套管，严禁搭接在树干上。
双绞线不要拐硬弯。
同轴细缆：同轴细缆的敷设与同轴粗缆有以下几点不同：细缆弯曲半径不应小于20cm。
细缆上各站点距离不小于0.5m。
一般细缆长度为183m，粗缆为500m。
（1）垂直干线子系统的结构垂直干线子系统的结构是一个星状结构，如图4-14所示。
垂直干线子系统负责把各个管理间的干线连接到设备间。
（2）垂直干线子系统设计方法确定从管理间到设备间的干线路由，应选择干线段最短、最安全和最经济的路由，在大楼内通常有如下两种方法。
电缆孔方法：干线通道中所用的电缆孔是很短的管道，通常用直径为10cm的钢性金属管做成。
它们嵌在混凝土地板中，这是在浇注混凝土地板时嵌入的，比地板表面高出2.5～10cm。
电缆往往捆在钢绳上，而钢绳又固定到墙上已铆好的金属条上。
当配线间上下都对齐时，一般采用电缆孔方法。
电缆井方法：电缆井方法常用于干线通道。
电缆井是指在每层楼板上开出一些方孔，使电缆可以穿过这些电缆并从某层楼伸到相邻的楼层。
电缆井的大小依所用电缆的数量而定。
与电缆孔方法一样，电缆也是捆在或箍在支撑用的钢绳上，钢绳靠墙上金属条或地板三角架固定住。
离电缆井很近的墙上立式金属架可以支撑很多电缆。
电缆井的选择性非常灵活，可以让粗细不同的各种电缆以任何组合方式通过。
电缆井方法虽然比电缆孔方法灵活，但在原有建筑物中开电缆井安装电缆造价较高，它的另一个缺点是使用的电缆井很难防火。
如果在安装过程中没有采取措施去防止损坏楼板支撑件，则楼板的结构完整性将受到破坏。
在多层楼房中，经常需要使用干线电缆的横向通道才能从设备间连接到干线通道，以及在各个楼层上从二级交接间连接到任何一个配线间。
请记住，横向走线需要寻找一个易于安装的方便通道，因而两个端点之间很少是一条直线。
干线子系统一般在大楼的弱电井内(建筑上一般把方孔称为井，圆孔称为孔)，位于大楼的中部，它将每层楼的通信间与本大楼的设备间连接起来，构成综合布线结构的最高层——星型结构。
星位在各楼层配线间，中心位在设备间。
干线子系统也称垂直子系统、主干子系统、骨干电缆系统。
干线子系统负责把大楼中心的控制信息传递到各楼层，同时会聚各楼层信息到控制中心，一般还包括外界的信号接入与传出。
干线子系统也有采用总线结构或环型结构的。
(3) 62.5/125 μm多模光纤。
一般是4芯、6芯、12芯组合构成的光缆。
(4) 8.3/125 μm单模光纤。
这种光纤也用得不多。
(5) 同轴电缆。
这种电缆早期较常见。
6.5.2 拓扑结构干线子系统常见的有下列几种拓扑结构。
(1) 星型结构：主配线架为中心节点，各楼层配线架为星节点，每条链路从中心节点到星节点都与其他链路相对独立。
可以集中控制访问策略，目前最常见。
其优点有维护管理容易，重新配置灵活，故障隔离和检察容易；缺点有施工量大，完全依赖中心节点。
(2) 总线型结构：所有楼层配线架都通过硬件接口连接到一个公共干线上(总线)，如消防报警系统。
它仅仅是一个无源的传输介质，楼层配线间内的设备负责处理地址识别和进行信息处理。
本结构布线量少，扩充方便，但故障诊断与隔离困难。
(3) 环型结构：各楼层配线间的有源设备相接成环，各节点无主次之分，分单环和双环两种。
信息以分组信息发送，适宜于分布式访问控制。
电缆总长度短，常见于光纤，但访问控制协议复杂，节点故障可能引发系统故障。
(4) 树型结构：多层的星型结构。
注意：物理的拓扑结构和应用的逻辑拓扑结构可以是不一致的。
6.5.3 设计建议有下列几条设计建议在设计时应该考虑：(1) 在确定干线子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。
(2) 对于话音，主干线和水平配线(馈线/配线)的推荐比例为1:2；对于数据，推荐比例为1:l。
对于主干电缆(话音和数据系统)，为将来扩容考虑，通常应有20％的余量。
(3) 确定每层楼的干线电缆要求，根据不同的需要和经济性(价格)选择干线电缆类别。
