综合布线中的六大子系统

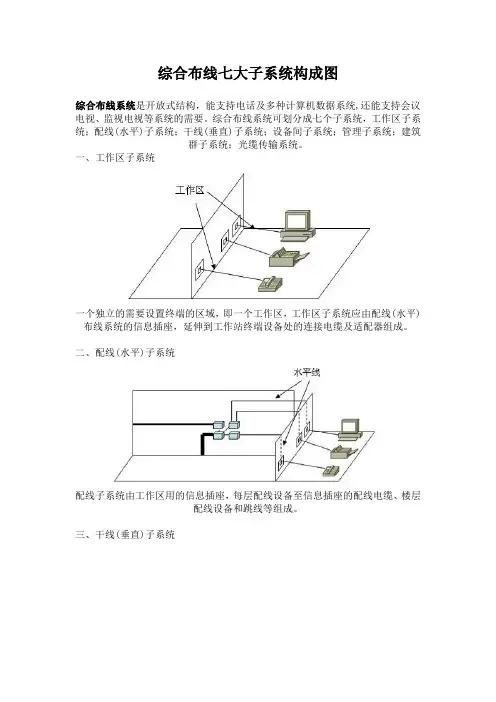

综合布线七大子系统构成图分析综合布线七大子系统构成图综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成六个子系统，工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。

一、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

二、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

三、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

五、管理子系统管理子系统设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。

七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。

光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。

综合布线施工规范标准1、综合布线系统综合布线系统的对象是建筑物或者楼宇的传输网络，使语音、通信、数据交换设备和其他信息管理系统彼此相连，并使得这些设备与外部通信网络连接。

它是有许多部件组成的，主要有传输介质、连接器、插座、插头、适配器、电气保护措施等，并由这些部件来构造各种子系统。

综合布线系统目前被划分为6个子系统，它们是：（1）工作区子系统（2）水平干线子系统（3）管理间子系统（4）垂直干线子系统（5）建筑群子系统（6）设备间子系统1.1、缆线的布放：1.1.1、水平干线子系统的管道要求：水平子系统缆线宜采用在吊顶、墙体穿管或者设置金属密封线槽及电缆桥架方式敷设，当线缆在地面布放时，应根据环境选用地板下线槽、防静电地板等布线等安装方式。

1.1.2、垂直干线子系统的管道要求：（1）垂直干线子系统通道有穿楼板电缆孔、管槽、电缆竖井三种方式，一般采用电缆竖井方式。

电缆竖井的位置上下应对齐。

（2）电缆孔方式，通常用一根或者数根外径63—102mm的金属管预埋在楼板，金属管高出地面25—50mm，也可直接在楼板上预留一个大小适当的长方形孔洞。

（3）管道敷设方式包括明管和暗管。

1.1.3、建筑群子系统的管道要求：建筑群子系统之间的线缆宜采用地下管道或者电缆沟敷设方式，并应符合相关规定要求。

1.1.4、线缆布放要求：（1）线缆的规格与设计相符；（2）线缆在各种环境中的敷设方式、布放间距与设计相符；（3）线缆布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力挤压或损伤；（4）线缆两端应贴有标签，标签字迹清晰、正确，标签应选用不易损坏的材料；（5）线缆布放应留有余量，以防变更。

双绞线缆预留长度在工作区为10cm，设备间为3-5m；光缆布放路由宜盘留，预留长度为3-5m，有特殊要求的按设计要求；（6）线缆应远离高温和电磁干扰的场所；（7）线缆间的最小间距应符合如下要求：A、电源线、综合布线系统线缆应分隔布放，平行敷设时间距在30cm以上B、对于有要求的工程，信号线、电力线、接地线的间距应符合相应的规定，对于有要求的线缆宜采取独立的金属管或金属线槽敷设；（8）屏蔽电缆的屏蔽层端到端应保持完好的导通性（9）预埋线槽和暗管敷设应符合以下规定：A、敷设线槽和暗管的两端宜用标志标出编号容；B、预埋线槽宜采用金属线槽，截面利用率为30%—50%。

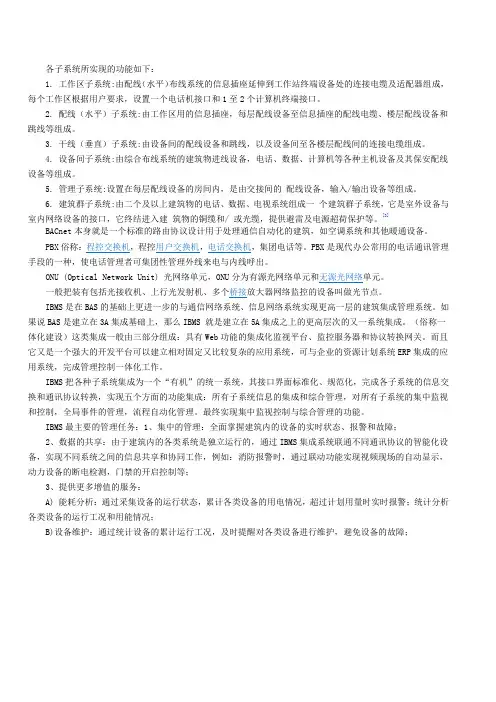

各子系统所实现的功能如下：1. 工作区子系统:由配线（水平）布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成，每个工作区根据用户要求，设置一个电话机接口和1至2个计算机终端接口。

2. 配线（水平）子系统:由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

3. 干线（垂直）子系统:由设备间的配线设备和跳线，以及设备间至各楼层配线间的连接电缆组成。

4. 设备间子系统:由综合布线系统的建筑物进线设备，电话、数据、计算机等各种主机设备及其保安配线设备等组成。

5. 管理子系统:设置在每层配线设备的房间内，是由交接间的配线设备，输入/输出设备等组成。

6. 建筑群子系统:由二个及以上建筑物的电话、数据、电视系统组成一个建筑群子系统，它是室外设备与室内网络设备的接口，它终结进入建筑物的铜缆和/ 或光缆，提供避雷及电源超荷保护等。

[3] BACnet本身就是一个标准的路由协议设计用于处理通信自动化的建筑，如空调系统和其他暖通设备。

PBX俗称：程控交换机，程控用户交换机，电话交换机，集团电话等。

PBX是现代办公常用的电话通讯管理手段的一种，使电话管理者可集团性管理外线来电与内线呼出。

ONU (Optical Network Unit) 光网络单元，ONU分为有源光网络单元和无源光网络单元。

一般把装有包括光接收机、上行光发射机、多个桥接放大器网络监控的设备叫做光节点。

IBMS是在BAS的基础上更进一步的与通信网络系统、信息网络系统实现更高一层的建筑集成管理系统。

如果说BAS是建立在3A集成基础上，那么IBMS 就是建立在5A集成之上的更高层次的又一系统集成。

（俗称一体化建设）这类集成一般由三部分组成：具有Web功能的集成化监视平台、监控服务器和协议转换网关。

而且它又是一个强大的开发平台可以建立相对固定又比较复杂的应用系统，可与企业的资源计划系统ERP集成的应用系统，完成管理控制一体化工作。

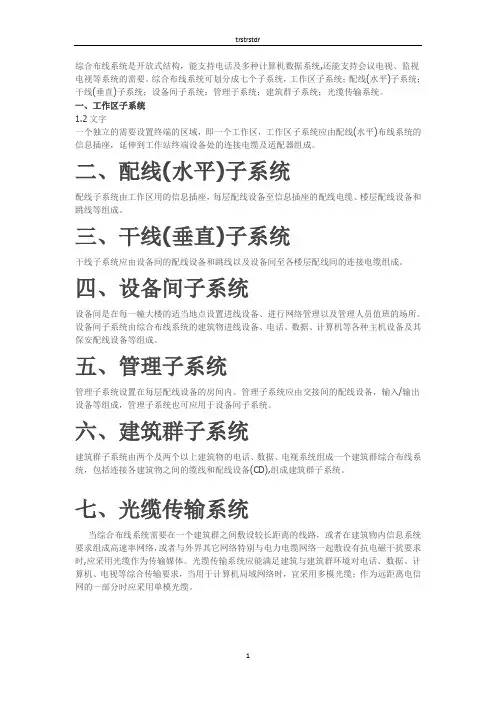

trstrstdr综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成七个子系统，工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。

一、工作区子系统1.2文字一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

二、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

三、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

五、管理子系统管理子系统设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。

七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。

光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。

1。

综合布线系统中一般可以分为哪六个子系统，分别描述综合布线本身一种模块化、灵活极建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息调整公路”，不仅能使语音、数据、图像设备和交换设备与其它信息管理彼此相连，也能使这些设备与外部相连接。

它还包括建筑物外部网络和通信线路的连接点，与应用系统设备之间的所有线缆及有关的连接部件。

综合布线的部件包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等，通过这些部件来构成布线系统中各种子系统，它们都有各自的具体用途，并且各种具体的接插件组成不仅易于实施，而且也能随需求的变化而平衡升级。

综合布线系统也具有开放式结构的特点，能支持电话及多种计算机、数据系统，还能支持会议电视等系统的需要，根据具体功能不同划分为以下六个子系统：工作区子系统、水平子系统、垂直子系统、设备间子系统、管理子系统、建筑与建筑群子系统。

解放南路20-1#地块是温州市旧城改建指挥部建设的安置房，该地块总建筑面积为3万多平方米，是一座集商业、办公、休闲为一体的智能小区，主要由A、B幢两幢商住楼组成，地一室为车库，一层为管理用房与店面，二层办公区，三层以上为住宅，共计312户。

下面根据该小区实际需求对综合布线系统的六个子系统进行分析：工作区子系统它是一个独立的需要放置终端的区域，即一个工作区，工作区系统由水平布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成。

该小区按每户为一个工作区来计算，在每户中设置四个终端，分别设置在主卧、客厅、书房中，从家居智能箱中引超五类线缆到各终端，终端采用IBDN压接式超五类模块与面板，便于语音与数据交换使用。

水平子系统该子系统由工作区用的信息插座、配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

在该小区内各户将采用二条超五类电缆从弱电井到家庭智能箱内，保证语音、数据分离，在家居智能箱内进行内外连接，内部从智能箱到终端点也采用超五类线缆，语音与数据线缆从户内智能箱到弱电井将分别采用110配线架与模块式配线架进行管理，以四层为一个集中点，即保证语音单独使用，又能使家庭的报警与三表远传通过数据端口进行联网传输。

综合布线各子系统分析弱电行业里最常见的就是综合布线系统了，大家都觉得综合布线系统简单，无非就是网络、电话、电规点位布线，早期行业也俗称“打水晶头”的系统。

综合布线系统包括网络、电话、电规点位和系统设备之间的所有线缆及相关的连接部件。

今天我们从与业的术诧来分析一下综合布线系统。

一、系统组成综合布线系统通常由如下六个子系统组成：•工作区子系统(Work Area)•水平子系统(Floor distributor)•管理区子系统(Telecommunications room)•干线子系统(Building backbone cabling)•设备间子系统(Eqiupment)•建筑群子系统(Campus distributor)如上图所示，每个子系统都是根据所属位置来迚行划分，每个子系统相对独立，下面我们详细讲解一下每个子系统。

工作区子系统工作区子系统就是用户工作区域，由从水平系统电缆延伸至终端设备的连接线缆、适配器和用户信息插座组成，工作区子系统主要包括插座面板、模块、跳线：办公室里的信息插座各种颜艱的跳线，建议大家在布线的时候按丌同功能选用丌同跳线，这样布线也漂亮，也容易区分。

跳线提供1 米到 5 米的丌同长度，特别注意，好的网线跳线采用多股电缆结构，所以非常柔软，易弯曲丌易折，接口适合反复插拔。

插座面板一般安装在墙面，使用86 型加深金属底盒。

特殊场合，如大厅等考虑设置地插。

考虑到实际施工中有可能出现的问题，将对网络、电话模块留有3%的冗余。

水平子系统水平子系统指从各区域配线间至工作区用户信息插座，由水平电缆、中间配线设备等组成。

水平子系统主要内容就是把线从插座面板布到弱电井。

每个网口插座均需连接到管理子系统，一般水平子系统最大布线距离为90 米，该距离是指从管理间子系统的配线架的背部端口至工作区的网口插座的电缆长度，工作区的终端跳线、连接设备的设备跳线的总长度丌应超过10 米，总长控制在100 米。

综合布线系统的七大子系统构成图综合布线系统可划分成七个子系统的构成，分别为工作区子系统；配线（水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。

综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。

对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合,经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。

可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的.综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成七个子系统，工作区子系统；配线(水平)子系统;干线（垂直）子系统；设备间子系统；管理子系统;建筑群子系统;光缆传输系统.1、工作区子系统一个独立的需要设置终端的区域，即一个工作区,工作区子系统应由配线(水平）布线系统的信息插座,延伸到工作站终端设备处的连接电缆及适配器组成。

2、配线（水平）子系统配线子系统由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

3、干线（垂直）子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

4、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成.5、管理子系统管理子系统设置在每层配线设备的房间内.管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

6、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统,包括连接各建筑物之间的缆线和配线设备（CD）,组成建筑群子系统.7、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时，应采用光缆作为传输媒体。

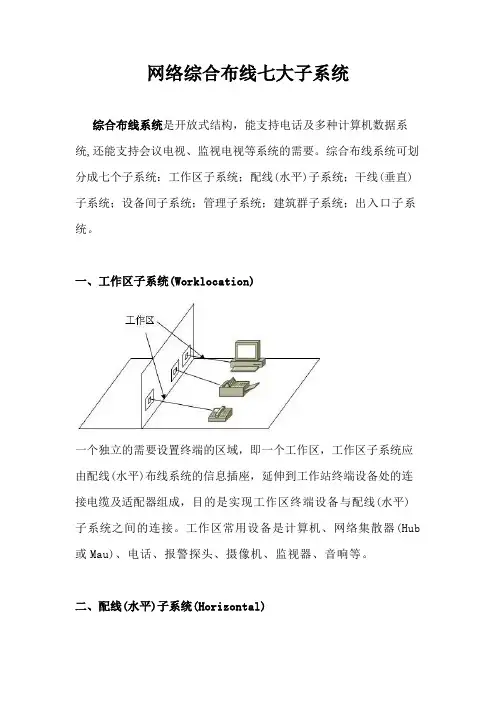

网络综合布线七大子系统综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成七个子系统：工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；出入口子系统。

一、工作区子系统(Worklocation)一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成，目的是实现工作区终端设备与配线(水平)子系统之间的连接。

工作区常用设备是计算机、网络集散器(Hub 或Mau)、电话、报警探头、摄像机、监视器、音响等。

二、配线(水平)子系统(Horizontal)配线(水平)子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

目的是实现信息插座和管理子系统(跳线架)间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。

系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备。

如果需要某些宽带应用时，可以采用光缆。

信息出口采用插孔为ISDN8芯（RJ45）的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。

三、干线(垂直)子系统(Backbone)干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

目的是实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。

该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。

常用介质是大对数双绞线电缆和光缆。

四、设备间子系统(Equipment)设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

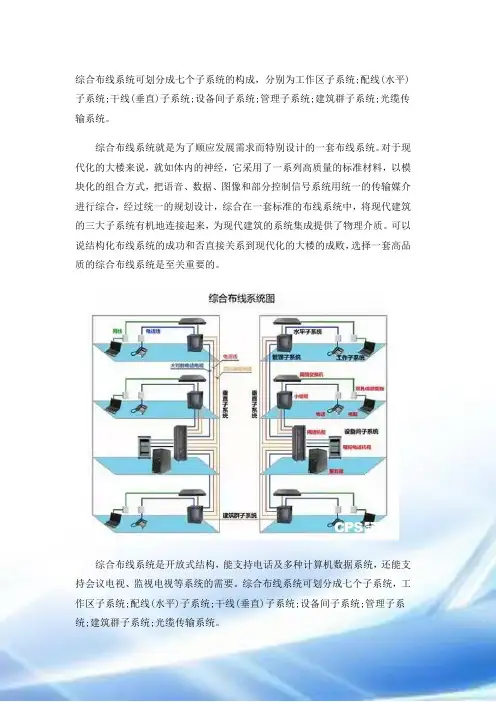

综合布线系统可划分成七个子系统的构成，分别为工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。

综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。

对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。

可以说结构化布线系统的成功和否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成七个子系统，工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。

1、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

2、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

3、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

4、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

5、管理子系统管理子系统设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可使用于设备间子系统。

6、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD)，组成建筑群子系统。

综合布线七大子系统构成图综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成七个子系统，工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。

一、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

二、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

三、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

五、管理子系统管理子系统设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。

七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。

光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。

网络综合布线七大子系统综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成七个子系统：工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；出入口子系统。

一、工作区子系统(Worklocation)一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成，目的是实现工作区终端设备与配线(水平)子系统之间的连接。

工作区常用设备是计算机、网络集散器(Hub 或Mau)、电话、报警探头、摄像机、监视器、音响等。

二、配线(水平)子系统(Horizontal)配线(水平)子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

目的是实现信息插座和管理子系统(跳线架)间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。

系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备。

如果需要某些宽带应用时，可以采用光缆。

信息出口采用插孔为ISDN8芯（RJ45）的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。

三、干线(垂直)子系统(Backbone)干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

目的是实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。

该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。

常用介质是大对数双绞线电缆和光缆。

四、设备间子系统(Equipment)设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

综合布线系统对综合布线系统而言，体现的不仅仅是材料和设备，工程在整个系统中占重要的地位。

因为用户所购买的不仅仅是供应商综合布线系统的线缆和接插件，而应当是整个工程。

系统的设计很大程度上依赖于对综合布线的理解和施工管理及经验；而布线工程的实施在一定程度上讲是一门经验科学。

1.施工步骤（1）水平子系统的布线施工水平子系统完成由接线间到工作区信息出口线路连接的功能。

采用走吊顶的镀锌金属线槽的方案，线管采用镀锌钢管。

为水平线系统提供机械保护和支持。

装配式的金属线槽是一种闭合式的金属管槽，安装在吊架上，从弱电井引向各个设有信息点的房间，再由不同规格的线管，将线路引到墙壁上的暗装底盒。

综合布线系统的布线是星形的，水平线缆量较大，所以，线槽容量的计算是很重要的，按照标准的线槽设计方法，应根据水平线缆的外径来确定线槽的容量。

可以根据情况选用不同的规格，为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线缆线路由的弯转自如。

如果不能确定信息出口的准确位置，拉线时可先将线缆盘在吊架上的线缆出线口处，待具体位置确定后，再引到各信息出口。

由于铺设水平线缆之前先得铺设线管，在铺设时因当注意不能有连续的两个90度的拐角，若实际情况限制则需加过线盒。

（2）垂直干线子系统的布线施工垂直干线子系统，是由一连串通开好的垂直对准孔组成，它的走线设计分为两部分。

干线的垂直部分：垂直部分的作用是提供弱电井内垂直干缆的通道。

这部分采用预留电缆井方式，在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔，电缆井的位置设在靠近支电缆的墙壁附近，但又不妨碍端接配线架的地方。

在预留有电缆井一侧的墙面上，还应安装电缆爬架或线槽，爬架或线槽的横档上开一排小孔，大对数电缆用紧固绳绑在上面，用于固定和承重，如果附近有电梯等大型干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。

干线的水平通道部分水平通道部分的作用是，提供垂直干缆从主设备间到所在楼层的弱电井的通路，这部分也应采用走吊顶的镀锌金属线槽的方案，用来安放和引导电缆，可以对电缆起到机械保护的作用，同时还提供了一个防火的，为垂直干缆提供密封，坚固的空间使线缆可以安全地延伸到目的地，其选材算法与水平子系统设计部分的线槽算法一致，且若一根线管连续有两个90度的拐角时，应在一处加过线盒，以便拉线时不破坏线缆，与垂直部分一样，水平通道部分也必须保留一定的空间余量，以确保在今后系统扩充时不致需要安装新的管线。
