(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920238788.8(22)申请日 2019.02.25(73)专利权人 汇专绿色工具有限公司地址 510663 广东省广州市广州高新技术产业开发区科学城南云二路8号品尧电子产业园门机大楼(C座)首、二层、三层专利权人 汇专科技集团股份有限公司(72)发明人 李伟秋 颜炳姜 (74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 黄华莲 郝传鑫(51)Int.Cl.B23B 51/08(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种具有双头倒角功能的切削刀具及其切削刃部(57)摘要本实用新型公开一种具有双头倒角功能的切削刀具及其切削刃部,切削刃部包括切削主体及设于切削主体上的若干切削刃,切削刃为螺旋状,各切削刃沿切削主体的中心线周向设于切削主体的外表面,相邻两个切削刃之间设有排屑槽;切削主体包括主体前部、连接部及主体后部,主体前部包括连接于连接部的前端面且外径从前至后逐渐减小的第一截头圆锥,主体后部包括连接于连接部的后端面且外径从前至后逐渐增大的第二截头圆锥,切削刃的前端设于主体前部的侧面,且切削刃依次沿主体前部的侧面、连接部的侧面及主体后部的侧面延伸。
本实用新型的有益效果为:能够同时完成扩孔、上倒角及下倒角的加工工序,节约换刀及对刀时间,提高生产效率。
权利要求书2页 说明书5页 附图3页CN 209578276 U 2019.11.05C N 209578276U权 利 要 求 书1/2页CN 209578276 U1.一种用于切削刀具的切削刃部,其特征在于,包括切削主体及设于所述切削主体上的若干切削刃,所述切削刃为螺旋状,各所述切削刃沿所述切削主体的中心线周向设置于所述切削主体的外表面,相邻两个所述切削刃之间设有排屑槽;所述切削主体包括从前至后依次连接且同轴的主体前部、连接部及主体后部,所述连接部呈圆柱形,所述主体前部包括连接于所述连接部的前端面的第一截头圆锥,所述第一截头圆锥的外径从前至后逐渐减小,所述主体后部包括连接于所述连接部的后端面的第二截头圆锥,所述第二截头圆锥的外径从前至后逐渐增大;所述切削刃的前端设于所述主体前部的侧面,且所述切削刃依次沿所述主体前部的侧面、所述连接部的侧面及所述主体后部的侧面延伸,所述切削刃的后端设于所述主体后部的侧面。

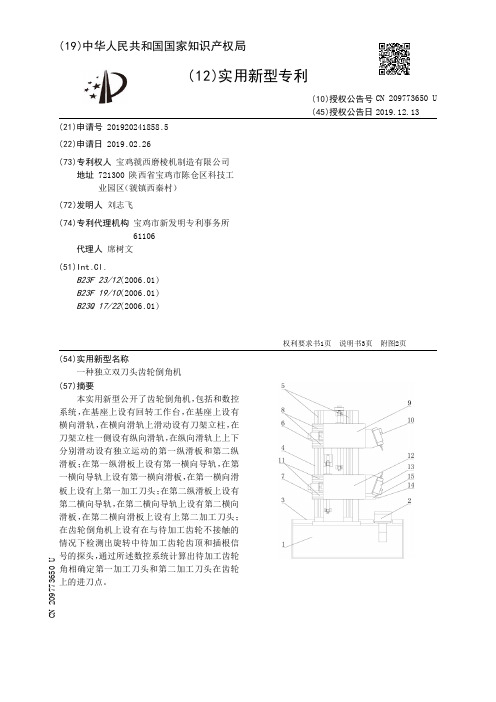

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920241858.5(22)申请日 2019.02.26(73)专利权人 宝鸡虢西磨棱机制造有限公司地址 721300 陕西省宝鸡市陈仓区科技工业园区(虢镇西秦村)(72)发明人 刘志飞 (74)专利代理机构 宝鸡市新发明专利事务所61106代理人 席树文(51)Int.Cl.B23F 23/12(2006.01)B23F 19/10(2006.01)B23Q 17/22(2006.01)(54)实用新型名称一种独立双刀头齿轮倒角机(57)摘要本实用新型公开了齿轮倒角机,包括和数控系统,在基座上设有回转工作台,在基座上设有横向滑轨,在横向滑轨上滑动设有刀架立柱,在刀架立柱一侧设有纵向滑轨,在纵向滑轨上上下分别滑动设有独立运动的第一纵滑板和第二纵滑板;在第一纵滑板上设有第一横向导轨,在第一横向导轨上设有第一横向滑板,在第一横向滑板上设有上第一加工刀头;在第二纵滑板上设有第二横向导轨,在第二横向导轨上设有第二横向滑板,在第二横向滑板上设有上第二加工刀头;在齿轮倒角机上设有在与待加工齿轮不接触的情况下检测出旋转中待加工齿轮齿顶和插根信号的探头,通过所述数控系统计算出待加工齿轮角相确定第一加工刀头和第二加工刀头在齿轮上的进刀点。
权利要求书1页 说明书3页 附图2页CN 209773650 U 2019.12.13C N 209773650U权 利 要 求 书1/1页CN 209773650 U1.一种独立双刀头齿轮倒角机,包括基座(1)和数控系统,在所述的基座(1)上设有回转工作台(2),在所述的基座(1)上设有横向滑轨(3),在所述的横向滑轨(3)上滑动设有刀架立柱(4),其特征在于:在所述的刀架立柱(4)一侧设有纵向滑轨(5),在所述的纵向滑轨(5)上上下分别滑动设有独立运动的第一纵滑板(6)和第二纵滑板(7);在所述的第一纵滑板(6)上设有第一横向导轨(8),在所述的第一横向导轨(8)上设有第一横向滑板(9),在所述的第一横向滑板(9)上设有上第一加工刀头(10);在所述的第二纵滑板(7)上设有第二横向导轨(11),在所述的第二横向导轨(11)上设有第二横向滑板(12),在所述的第二横向滑板(12)上设有上第二加工刀头(13);在所述的齿轮倒角机上设有在与待加工齿轮不接触的情况下检测出旋转中待加工齿轮齿顶和插根信号的探头(14),通过所述数控系统计算出待加工齿轮角相确定第一加工刀头(10)和第二加工刀头(13)在齿轮上的进刀点。
专利名称:一种倒角刀具
专利类型:实用新型专利
发明人:苏庆双,沈渊
申请号:CN201921000645.X 申请日:20190629
公开号:CN210139068U
公开日:
20200313
专利内容由知识产权出版社提供
摘要:本实用新型涉及刀具设备技术领域,公开了一种倒角刀具。
其包括刀杆、倒角刀片和推动组件,推动组件包括相连接的柔性推杆和推压杆件。
刀杆的一端沿刀杆的轴线方向开设有开口槽,倒角刀片设置于开口槽内,且与刀杆转动连接。
柔性推杆沿轴线方向穿过刀杆,且柔性推杆的自由端伸入到开口槽内。
当刀杆插入衬套的内孔或者从衬套的内孔中拔出时,用户通过推动推压杆件使柔性推杆与倒角刀片挤压,以推动倒角刀片转动,使倒角刀片不从刀杆的周侧伸出,进而确保倒角刀片不会划伤内孔的孔壁,其结构简单,使用方便,提高了衬套的良品率。
申请人:中国商用飞机有限责任公司,上海飞机制造有限公司
地址:200120 上海市浦东新区世博大道1919号
国籍:CN
代理机构:北京品源专利代理有限公司
代理人:胡彬
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920516996.X(22)申请日 2019.04.15(73)专利权人 重庆蓝黛动力传动机械股份有限公司地址 402760 重庆市璧山区璧泉街道剑山路100号(72)发明人 卢相红 赵锐 骆维 刘成才 陈毅 (74)专利代理机构 重庆市前沿专利事务所(普通合伙) 50211代理人 陈小东(51)Int.Cl.B23F 23/06(2006.01)(54)实用新型名称一种齿轮倒棱夹具(57)摘要本实用新型涉及齿轮倒棱技术领域,特别是一种齿轮倒棱夹具,包括法兰盘和压盖,所述压盖与所述法兰盘的圆环固定连接,所述压盖中部设置有第一通孔,所述法兰盘的凸部设置在所述第一通孔内并延伸出所述第一通孔;还包括支撑板,所述支撑板设置在所述压盖的下方,所述支撑板和所述压盖之间形成用于放置齿轮的空间,在本夹具在安装齿轮时,齿轮的两个端面分别与压盖和支撑板贴紧配合,减少了因人工操作螺栓固定齿轮出现齿轮安装后相对于夹具中心轴不对称的情况,提高了齿轮安装在夹具上的精度,提高了齿轮安装后的稳定性。
权利要求书1页 说明书3页 附图3页CN 209998494 U 2020.01.31C N 209998494U1.一种齿轮倒棱夹具,其特征在于,包括法兰盘(1)和压盖(2),所述压盖(2)与所述法兰盘(1)的圆环(11)固定连接,所述压盖(2)中部设置有第一通孔(21),所述法兰盘(1)的凸部(12)设置在所述第一通孔(21)内并延伸出所述第一通孔(21),所述凸部(12)用于与齿轮(9)的内孔相配合;还包括支撑板(3),所述支撑板(3)设置在所述压盖(2)的下方,所述支撑板(3)和所述压盖(2)之间形成用于放置齿轮的空间。
2.根据权利要求1所述的齿轮倒棱夹具,其特征在于,还包括推进盘(4),所述推进盘(4)设置在所述压盖(2)和所述凸部(12)之间,所述推进盘(4)相对所述压盖(2)滑动连接,所述推进盘(4)上部设置有向外的外凸环(41),所述压盖(2)下部设置有配合所述外凸环(41)的内凸环(22),所述推进盘(4)的上部设置有与所述法兰盘(1)相配合的弹簧(8)。
专利名称:一种用于倒角加工的车刀专利类型:实用新型专利
发明人:叶惠明,叶少良,诸优明,叶戈申请号:CN201620998674.X
申请日:20160831
公开号:CN206009873U
公开日:
20170315
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种用于倒角加工的车刀,包括刀体和合金刀片;刀体的中部成型有回转台,回转台的一侧斜面上设置有六个第一沉孔,第一沉孔的底面中心处均设置有第一通孔;回转台的侧面还开设有第一贯穿孔;回转台的一端成型有圆柱,圆柱的侧面设置有第二贯穿孔,圆柱与回转台的连接处设置有矩形槽;回转台的另一端成型有切削柱,切削柱的侧面开设有三条螺旋槽,螺旋槽内部的一侧平面上开设有定刀槽,定刀槽内部设置有合金刀片,合金刀片的前端设置有斜面;切削柱的另一端还设置有圆锥头。
本实用新型定位精准,制动快速,倒角效果好、速度快,适合大面积推广。
申请人:河源正信硬质合金有限公司
地址:517000 广东省河源市高新区兴业大道东边科技二路南边
国籍:CN
代理机构:广州粤高专利商标代理有限公司
代理人:罗晓林
更多信息请下载全文后查看。
专利名称:一种齿轮铣棱刀具及其使用方法
专利类型:发明专利
发明人:曾令万,罗觅知,廖承渝,李樟,张建波,杜雄飞,尹臣申请号:CN201811476452.1
申请日:20181204
公开号:CN109465501A
公开日:
20190315
专利内容由知识产权出版社提供
摘要:本发明公开了一种齿轮铣棱刀具及其使用方法,应用在齿轮机加工领域,包括连为一体的刀身和刀柄;所述刀柄可接入刀具主轴;所述刀具主轴与一带摆轴的摆动机构连接,所述刀身呈两端粗中间细的哑铃型结构,且刀身表面由粗至细与由细至粗均为连续渐变。
本发明通过采用呈两端粗中间细的哑铃型结构的刀身,实现铣棱能轻松落入齿根廓部分,且避免刀具突然跳到另外一个齿面的情况出现,同时具备较好的通用性,通过调节铣棱刀具的进刀距离适应不同的齿轮的铣棱作业。
申请人:重庆机床(集团)有限责任公司
地址:401336 重庆市南岸区江溪路6号
国籍:CN
代理机构:北京同恒源知识产权代理有限公司
代理人:杨柳岸
更多信息请下载全文后查看。
专利名称:一种齿轮加工用倒角装置专利类型:实用新型专利
发明人:陈晓金
申请号:CN201920899975.0
申请日:20190616
公开号:CN210306088U
公开日:
20200414
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种齿轮加工用倒角装置,涉及齿轮加工技术领域。
本实用新型包括打磨架体,打磨架体包括底座板和电机;底座板上表面固定有四根导向固定圆柱;四根导向固定圆柱上端面固定有上座板;电机固定在上座板上表面;电机输出轴贯穿上座板固定有倒圆台倒角打磨头;底座板上表面分别固定有两细牙螺纹柱和两圆柱标尺;四根导向固定圆柱上滑动配合有工装平台;两细牙螺纹柱上且位于工装平台上方均螺纹连接有两锁紧螺母。
本实用新型通过可以上下的工装平台、打磨架体和升降装置,缓冲加工过程,加快了加工速率,解决了现有磨头磨损时只能进行更换不能调整磨头与工件相对间的距离的问题。
申请人:大连金华齿轮箱制造有限公司
地址:116300 辽宁省大连市瓦房店市杨家满族乡台后村
国籍:CN
代理机构:北京中仟知识产权代理事务所(普通合伙)
代理人:田江飞
更多信息请下载全文后查看。
专利名称:创新型剃齿、倒角、倒棱组合刀盘专利类型:发明专利
发明人:陈安模
申请号:CN201410052535.3
申请日:20140217
公开号:CN103769691A
公开日:
20140507
专利内容由知识产权出版社提供
摘要:本发明在一轴工件中实现以齿轮对啮合方式加工多个不同模数、不同齿数的齿轮剃齿、倒角、倒棱刀具产品。
以同轴方式安装多个不同齿数、不同模数的创新型剃齿、倒角、倒棱组合刀盘、采用一台设备或数控加工设备实现自动上、下一轴工件、加工多个齿轮的数控机构、逐一加工同轴多个齿轮的剃齿、倒角、倒棱工序及同模数、同齿数多件齿轮的逐一加工完成。
改变了齿轮的剃齿、倒角、倒棱分散加工方式、减少了设备投入,降低劳动力强度、减少了制造成本,缩短了制造周期、提高了制造精度,广泛应用于一轴多齿轮的剃齿、倒角、倒棱加工的工序中。
申请人:陈安模,沈明学
地址:400055 重庆市巴南区花溪镇经建村172号7-1
国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920388452.X
(22)申请日 2019.03.26
(73)专利权人 唐山兴唐金属工具制造有限公司
地址 063000 河北省唐山市丰润区刘家营
乡北大树村西(丰润)中国动车城
(72)发明人 窦广军
(74)专利代理机构 石家庄德皓专利代理事务所
(普通合伙) 13129
代理人 刘磊娜 杨瑞龙
(51)Int.Cl.
B23F 19/10(2006.01)
B23F 21/00(2006.01)
(54)实用新型名称一种斜角齿轮加工用倒棱刀(57)摘要本实用新型涉及机械加工的技术领域,特别是涉及一种斜角齿轮加工用倒棱刀,其通过将上支板和上套板之间螺栓旋松,打开上支板,可对倒棱刀进行拆卸和安装,实现倒棱刀的快速更换,提高工作效率,提高实用性和可靠性;包括套筒、刀架、第一刀体、四组第一螺栓、四组第一弹簧垫和第一芯轴,套筒内设置有上下贯穿的第一通孔,刀架的中部设置有上下贯穿的第二通孔,刀架通过第二通孔套装在套筒外壁上,刀架与套筒固定连接,第一刀体中部设置有上下贯穿的第三通孔,第一刀体通过第三通孔套装在套筒外壁上,第一刀体顶端与刀架底端贴紧;还包括下支板、上支板、上套板、
下压盖和两组下轴承。
权利要求书2页 说明书5页 附图2页CN 209867583 U 2019.12.31
C N 209867583
U
权 利 要 求 书1/2页CN 209867583 U
1.一种斜角齿轮加工用倒棱刀,包括套筒(1)、刀架(2)、第一刀体(3)、四组第一螺栓(4)、四组第一弹簧垫(5)和第一芯轴(6),套筒(1)内设置有上下贯穿的第一通孔,刀架(2)的中部设置有上下贯穿的第二通孔,刀架(2)通过第二通孔套装在套筒(1)外壁上,刀架(2)与套筒(1)固定连接,第一刀体(3)中部设置有上下贯穿的第三通孔,第一刀体(3)通过第三通孔套装在套筒(1)外壁上,第一刀体(3)顶端与刀架(2)底端贴紧,第一刀体(3)底端设置有四组上下贯穿的第一固定孔,刀架(2)底端设置有四组第一螺纹孔,四组第一螺栓(4)穿过四组第一弹簧垫(5)和第一刀体(3)上四组第一固定孔旋入至刀架(2)底端第一螺纹孔内并将刀架(2)、第一刀体(3)和第一弹簧垫(5)旋紧连连接,第一芯轴(6)底端通过第一通孔并伸出至套筒(1)下端外界;其特征在于,还包括下支板(7)、上支板(8)、上套板(9)、下压盖(10)和两组下轴承(11),第一芯轴(6)的顶端和底端分别设置有第三芯轴(15)和第二芯轴(14),第三芯轴(15)的顶端设置有第四芯轴(16),第二芯轴(14)的底端设置有第五芯轴(17),第五芯轴(17)为锥形,下支板(7)的顶端右侧设置有与第五芯轴(17)配合的锥形凹槽,第五芯轴(17)的底端放置在下支板(7)顶端右侧锥形凹槽内部,上支板(8)的左端设置有右半圆形凹槽,上套板(9)的右端设置有左半圆凹槽,右半圆形凹槽和左半圆形凹槽均套装在第四芯轴(16)下侧外壁上,并且上支板(8)和上套板(9)通过螺栓对第四芯轴(16)进行紧固作用,第一通孔顶端设置有上沉孔,第一通孔底端设置有下沉孔,下压盖(10)位于下沉孔内,下压盖(10)的顶端设置有第一凸台,下压盖(10)的中部设置有上下贯穿的第四通孔,第四通孔的顶端位于第一凸台内,下压盖(10)通过第四通孔套装在第二芯轴(14)中部,并且下压盖(10)与上沉孔顶端通过螺栓紧固连接,两组下轴承(11)均套装在第二芯轴(14)上侧,第一芯轴(6)的底端与下轴承(11)的顶端内圈贴紧,下轴承(11)的底端外圈与第一凸台顶端贴紧,下轴承(11)的外壁与第一通孔内壁贴紧,第一芯轴(6)的顶端设置有两组上轴承
(12)和上压盖(13),上压盖(13)位于上沉孔内,上压盖(13)的底端设置有第二凸台,上压盖
(13)的中部设置有上下贯穿的第五通孔,第五通孔的底端位于第二凸台内,上压盖(13)通过第五通孔套装在第三芯轴(15)中部,并且上压盖(13)与上沉孔底端通过螺栓紧固连接,两组上轴承(12)均套装在第三芯轴(15)下侧,第一芯轴(6)的顶端与上轴承(12)的底端内圈贴紧,上轴承(12)的顶端外圈与第二凸台底端贴紧,上轴承(12)的外壁与第一通孔内壁贴紧。
2.如权利要求1所述的一种斜角齿轮加工用倒棱刀,其特征在于,还包括第二刀体(18)和四组第二螺栓(19),第二刀体(18)中部设置有上下贯穿的第六通孔,第二刀体(18)通过第六通孔套装在套筒(1)外壁上,第二刀体(18)的底端与刀架(2)顶端贴紧,第二刀体(18)的顶端设置有四组上下贯穿的第二固定孔,刀架(2)顶端设置有四组第二螺纹孔,四组第二固定孔的顶端均设置有弹簧垫,四组第二螺栓(19)穿过四组弹簧垫和第二刀体(18)上四组第二固定孔旋入至刀架(2)顶端第二螺纹孔内并将刀架(2)和第二刀体(18)旋紧连连接。
3.如权利要求2所述的一种斜角齿轮加工用倒棱刀,其特征在于,还包括下调节板(20),下调节板(20)位于上套板(9)的顶端左侧,下调节板(20)顶端右侧横向设置有上下贯穿的第一条形孔,下调节板(20)和下支板(7)通过螺栓紧固连接,螺栓通过第一条形孔旋入至下支板(7)顶端左侧。
4.如权利要求3所述的一种斜角齿轮加工用倒棱刀,其特征在于,还包括上调节板(22),上套板(9)的左端设置有固定板,固定板的左端与上调节板(22)的右端贴紧,固定板
