齿轮制造工艺

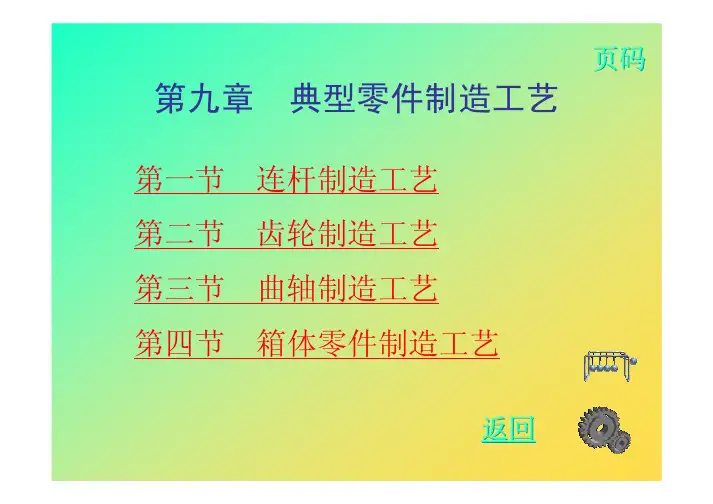

第九章典型零件制造工艺第一节连杆制造工艺第二节齿轮制造工艺第三节曲轴制造工艺第四节箱体零件制造工艺返回第二节齿轮制造工艺一、概述（一）齿轮的结构特点1）单联齿轮，孔的长径比L/D>1。

2）多联齿轮，孔的长径比L/D>1。

3）盘形齿轮，具有轮毂，孔的长径比L/D<1。

4）齿圈，没有轮毂，孔的长径比L/D<l。

5）轴齿轮（二）圆柱齿轮的精度(1)传递运动的准确性：要求限制齿轮在一转内，主动轮与从动轮传动比的不均匀性。

(2)传动的平稳性：在传递运动过程中要求工作平稳，没有振动、冲击与噪声，则要限制齿轮瞬时传动比的变动范围。

(3)载荷分布的均匀性：在传递动力时不致因接触不良而使齿面受力不匀，局部接触应力过大，引起齿面过早磨损，甚至断裂，降低工作寿命，为此要求啮合轮齿全齿宽均匀接触。

(4)齿侧间隙：齿轮传动中、互相啮合一对齿的非工作齿侧面之间应留有一定的间隙，以便储存润滑油，补偿弹性变形，热变形以及齿轮制造根差和装配误差。

但齿侧间隙也不宜过大，特别对于工作时需要反转的齿轮传动，会产生换向冲击和换向空程。

机械工业通用标准JB179—83对平行轴传动的渐开线圆柱齿轮及其齿轮副，规定了12个精度等级，从1—12级顺次降低。

标准将齿轮每个精度等级的各项公差分成三个组：（三）汽车用齿轮的主要技术要求（1）齿轮精度和表面粗糙度货车变速器的精度不低于8级，Ra3.2μm；轿车齿轮的精度不低于7级，Ra1.6μm。

汽车驱动桥主动圆柱齿轮的精度不低于8级，从动圆柱齿轮的精度不低于9级。

（2）齿轮孔或轴齿轮轴颈尺寸公差和表面粗糙度对于6级精度的齿轮，内孔为IT6,轴颈为IT5；对7级精度的齿轮，内孔为IT7,轴颈为IT6。

链接对基准孔和轴颈的尺寸公差和形状公差应遵守包容原则，表面粗糙度为Ra0.40～0.80μm。

链接页码（3）端面圆跳动端面圆跳动量视齿轮精度和分度圆直径不同而异，对于6～7级精度齿轮，规定为0.011～0.022mm。

1.齿轮轴零件的机械制造工艺规程1.1 零件工艺分析和确定生产类型1.1.1拟定工艺路线由给定的零件图可以看出，该零件图的是齿轮轴类零件，部分加工表面的精度等级达到5级，粗糙度达到0.4μm，因此先大致拟定如下工艺路线：①锻造毛坯，正火②对整个毛坯件进行粗车③对整个毛坯件进行半精车④热处理⑤精车⑥滚齿⑦钻孔，攻丝⑧调质处理⑨对50mm处进行磨削1.1.2确定零件的生产类型根据下式计算--------（1-1） 式中N----零件的生产纲领Q----产品的年产量m----每台（辆）产品中该零件的数量a%----备品率，一般取2%-4%b%----废品率，一般取0.3%-0.7%根据上式就可以计算求得该零件的年生产纲领，在通过查表，就能确定该零件的生产类型。

本设计中，Q=5000，m=1件/台，备品率和废品率为3%和0.5%，将数据代入上式得N=5176件/年，查表可知该零件为轻型零件，本设计中齿轮轴零件的生产类型为大批量生产。

1.2毛坯的选择，绘制毛坯图1.2.1选用锻件为毛坯，采用模锻成型的方法制造毛坯。

1.2.2确定毛坯尺寸及机械加工余量本锻件采用普通级，根据零件图的基本尺寸查表可初步得粗车，半精车，粗磨和精磨外圆的单边加工余量分别为6mm，1.1mm，0.4mm 和0.1mm。

又粗精加工分开时，对于粗车外圆的余量允许小于原表中余量的70%，故可取粗车余量为4.8mm，总的的余量为6.4mm。

再根据手册即可得锻件机械加工余量和公差为：单边加工余量半径a=6r=5±2。

于是，可初步得锻件图的尺寸，如图1-1所±2,长度方向aL示（图中粗实线表示锻件的外形，双点划线表示零件轮廓）。

1.3毛坯图的确定1.3.1计算毛坯加工余量和尺寸公差⑴根据图1-1和计算式---------------（1-2）设锻件最大直径为100mm，长为230mm，则图1-1 齿轮轴零件的锻件图根据上述计算数据，查表可确定零件的形状复杂系数为s，属于简单级别。

当涉及到机械结构中的大型齿轮时，其成分材质和生产制造工艺是至关重要的。

大型齿轮通常用于重型机械设备和工程机械中，其质量和可靠性直接影响着设备的性能和安全。

本文将深入探讨大型齿轮的成分材质以及生产制造工艺，从而对相关领域的专业人士和广大读者提供有益的参考和指导。

一、大型齿轮的成分材质大型齿轮通常由金属材料制成，常见的成分材质包括但不限于以下几种：1.高强度合金钢：具有良好的硬度和耐磨性，适用于高负荷、高速度、长工作时间的齿轮传动系统；2.碳素钢：具有较高的韧性和耐磨性，适用于一般负载和速度条件下的齿轮传动系统；3.不锈钢：具有耐腐蚀性和耐热性，适用于工作环境要求高的齿轮传动系统；4.铝合金：轻质、高强度，适用于一些轻型机械设备的齿轮传动系统。

以上材料的选择应根据具体的工作条件和要求来确定，需要考虑到负载、速度、温度、工作时间等因素。

合适的成分材质能够保证齿轮的稳定性和寿命，同时降低维护和更换成本。

二、大型齿轮的生产制造工艺大型齿轮的生产制造工艺是保证其精密度和可靠性的关键。

通常情况下，大型齿轮的生产制造工艺包括以下几个主要步骤：1.材料准备：选择合适的金属材料，并按照设计要求进行材料切割和预加工，以便后续的成形和加工工艺；2.成形加工：使用锻造或铸造工艺对齿轮进行整体成形，保证齿轮的整体性和强度；3.精密加工：通过车削、磨削等精密加工工艺对齿轮的外形和齿面进行加工，保证其精度和匹配性；4.热处理：对齿轮进行热处理，以提高其硬度和耐磨性；5.装配和调试：将齿轮与轴承、轴等部件进行装配，同时进行调试和检测，确保齿轮传动系统的正常运转。

不同的工艺步骤相互配合，共同保证了大型齿轮的质量和性能。

在生产制造过程中，需要严格按照相关标准和要求进行操作，同时注重工艺流程的控制和管理，以确保齿轮的质量和稳定性。

在实际生产制造中，还可以根据具体的要求和条件选择合适的生产设备和工艺流程，利用先进的数控加工技术和自动化设备，提高生产效率和产品质量。

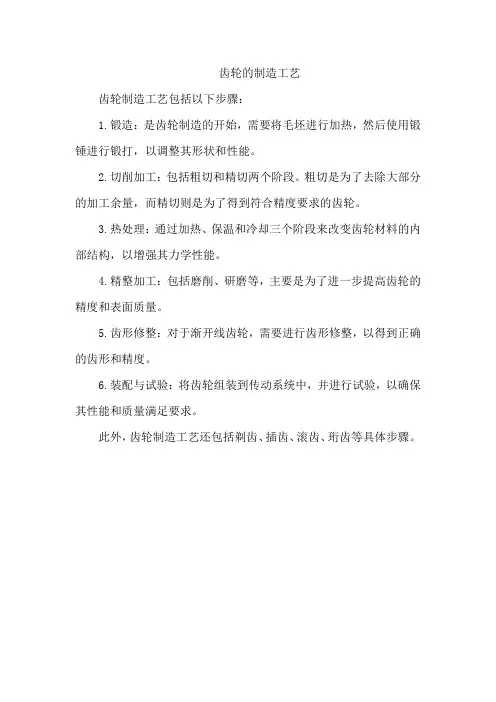

齿轮的制造工艺
齿轮制造工艺包括以下步骤：
1.锻造：是齿轮制造的开始，需要将毛坯进行加热，然后使用锻锤进行锻打，以调整其形状和性能。

2.切削加工：包括粗切和精切两个阶段。

粗切是为了去除大部分的加工余量，而精切则是为了得到符合精度要求的齿轮。

3.热处理：通过加热、保温和冷却三个阶段来改变齿轮材料的内部结构，以增强其力学性能。

4.精整加工：包括磨削、研磨等，主要是为了进一步提高齿轮的精度和表面质量。

5.齿形修整：对于渐开线齿轮，需要进行齿形修整，以得到正确的齿形和精度。

6.装配与试验：将齿轮组装到传动系统中，并进行试验，以确保其性能和质量满足要求。

此外，齿轮制造工艺还包括剃齿、插齿、滚齿、珩齿等具体步骤。

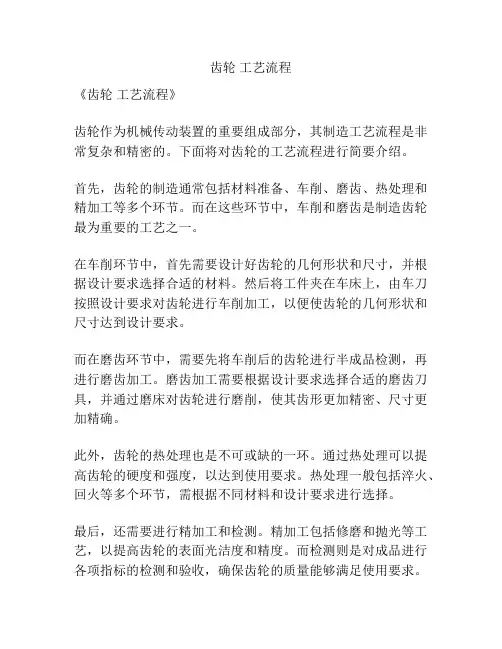

齿轮工艺流程
《齿轮工艺流程》
齿轮作为机械传动装置的重要组成部分，其制造工艺流程是非常复杂和精密的。

下面将对齿轮的工艺流程进行简要介绍。

首先，齿轮的制造通常包括材料准备、车削、磨齿、热处理和精加工等多个环节。

而在这些环节中，车削和磨齿是制造齿轮最为重要的工艺之一。

在车削环节中，首先需要设计好齿轮的几何形状和尺寸，并根据设计要求选择合适的材料。

然后将工件夹在车床上，由车刀按照设计要求对齿轮进行车削加工，以便使齿轮的几何形状和尺寸达到设计要求。

而在磨齿环节中，需要先将车削后的齿轮进行半成品检测，再进行磨齿加工。

磨齿加工需要根据设计要求选择合适的磨齿刀具，并通过磨床对齿轮进行磨削，使其齿形更加精密、尺寸更加精确。

此外，齿轮的热处理也是不可或缺的一环。

通过热处理可以提高齿轮的硬度和强度，以达到使用要求。

热处理一般包括淬火、回火等多个环节，需根据不同材料和设计要求进行选择。

最后，还需要进行精加工和检测。

精加工包括修磨和抛光等工艺，以提高齿轮的表面光洁度和精度。

而检测则是对成品进行各项指标的检测和验收，确保齿轮的质量能够满足使用要求。

综上所述，齿轮的制造工艺流程是一个非常复杂和精密的过程，需要在设计、加工、热处理和检测等方面严格把控，以确保齿轮的质量能够满足使用要求。

齿轮加工工艺策划方案1. 引言齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

齿轮加工工艺是指对齿轮进行切削、磨削、热处理等一系列工艺操作，以获得满足设计要求的齿轮产品。

本文将介绍一个齿轮加工的工艺策划方案，包括工艺流程、设备选型、工艺参数等内容。

2. 工艺流程齿轮加工的工艺流程通常包括以下几个步骤：1.材料准备：选择适合的齿轮材料，并进行加工前的预处理操作，如清洗、除油等。

2.齿轮切削加工：使用数控铣床或数控车床进行齿轮的切削加工，首先进行齿轮齿条的切削，然后进行齿轮齿面的加工。

3.热处理：齿轮在加工后需要进行热处理，以提高其硬度和强度。

一般使用渗碳、淬火、回火等热处理工艺。

4.磨削：经过热处理的齿轮进行磨削加工，以提高其齿面的光滑度和精度。

5.检验与修整：对磨削后的齿轮进行检验，如齿距、齿厚、齿向等参数的检测，并进行必要的修整工作。

6.表面处理：对齿轮进行表面处理，如磷化、镀铬等，以提高其耐腐蚀性和美观度。

3. 设备选型齿轮加工过程需要使用一系列设备来完成各个工艺步骤。

根据具体的项目需求和加工规模，可以选择以下设备进行齿轮加工：1.数控铣床：用于齿轮齿条的切削加工，具有高精度和高切削效率的特点。

2.数控车床：可用于齿轮齿条和齿面的切削加工，适用于加工小批量、高精度的齿轮。

3.热处理设备：包括渗碳炉、淬火炉和回火炉等，用于对齿轮进行热处理，提高其硬度和强度。

4.磨床：用于齿轮齿面的磨削加工，在精度和光滑度上有较高的要求时使用。

5.检测仪器：包括齿轮测量仪、齿轮检测仪等，用于对齿轮进行各项参数的检测。

6.表面处理设备：如磷化设备、镀铬设备等，用于对齿轮进行表面处理，提高其耐腐蚀性和美观度。

选择设备时需要考虑工艺要求、加工精度、产能需求等因素，并与供应商进行充分的沟通和协商。

4. 工艺参数齿轮加工过程中的工艺参数对成品的质量和性能有重要影响，下面列举一些常见的工艺参数：1.切削速度：切削速度是指刀具在切削过程中切削的线速度，通常用米/分钟表示。

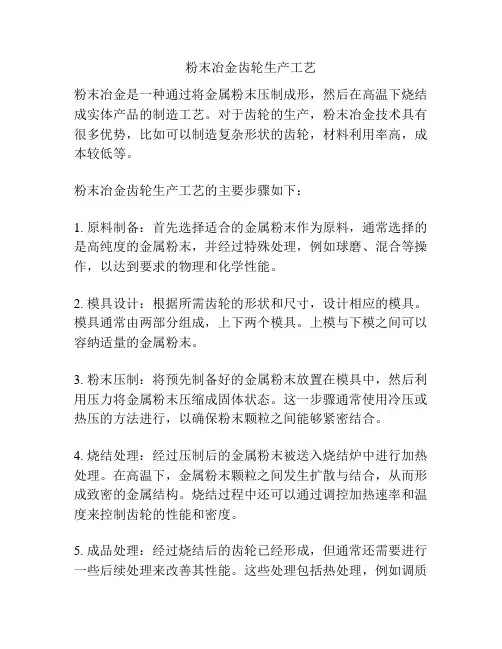

粉末冶金齿轮生产工艺
粉末冶金是一种通过将金属粉末压制成形，然后在高温下烧结成实体产品的制造工艺。

对于齿轮的生产，粉末冶金技术具有很多优势，比如可以制造复杂形状的齿轮，材料利用率高，成本较低等。

粉末冶金齿轮生产工艺的主要步骤如下：
1. 原料制备：首先选择适合的金属粉末作为原料，通常选择的是高纯度的金属粉末，并经过特殊处理，例如球磨、混合等操作，以达到要求的物理和化学性能。

2. 模具设计：根据所需齿轮的形状和尺寸，设计相应的模具。

模具通常由两部分组成，上下两个模具。

上模与下模之间可以容纳适量的金属粉末。

3. 粉末压制：将预先制备好的金属粉末放置在模具中，然后利用压力将金属粉末压缩成固体状态。

这一步骤通常使用冷压或热压的方法进行，以确保粉末颗粒之间能够紧密结合。

4. 烧结处理：经过压制后的金属粉末被送入烧结炉中进行加热处理。

在高温下，金属粉末颗粒之间发生扩散与结合，从而形成致密的金属结构。

烧结过程中还可以通过调控加热速率和温度来控制齿轮的性能和密度。

5. 成品处理：经过烧结后的齿轮已经形成，但通常还需要进行一些后续处理来改善其性能。

这些处理包括热处理，例如调质
和表面处理等。

这些处理能够提高齿轮的硬度、耐磨性和耐腐蚀性。

6. 检验与质量控制：最后，通过对成品齿轮进行各种检验和测试，确保其满足要求的尺寸和质量标准。

常见的测试方法包括硬度测试、拉伸测试、冲击测试和金相分析等。

通过以上工艺步骤，粉末冶金技术可以生产出高质量、复杂形状的齿轮产品。

这种工艺具有成本低、材料利用率高、可制造大批量产品的优势，因此在齿轮制造行业得到了广泛应用。

齿轮生产工艺流程展成法是应用齿轮啮合的原理来进行加工的，用这种方法加工出来的齿形轮廓是刀具切削刃运动轨迹的包络线。

齿数不同的齿轮，只要模数和齿形角相同，都可以用同一把刀具来加工。

用展成原理加工齿形的方法有：滚齿、插齿、剃齿、珩齿和磨齿等方法。

其中剃齿、珩齿和磨齿属于齿形的精加工方法。

展成法的加工精度和生产率都较高，刀具通用性好，所以在生产中应用十分广泛。

一、滚齿（一）滚齿的原理及工艺特点滚齿是齿形加工方法中生产率较高、应用最广的一种加工方法。

在滚齿机上用齿轮滚刀加工齿轮的原理，相当于一对螺旋齿轮作无侧隙强制性的啮合，见图9-24所示。

滚齿加工的通用性较好,既可加工圆柱齿轮，又能加工蜗轮；既可加工渐开线齿形，又可加工圆弧、摆线等齿形；既可加工大模数齿轮，大直径齿轮。

滚齿可直接加工8~9级精度齿轮，也可用作7 级以上齿轮的粗加工及半精加工。

滚齿可以获得较高的运动精度，但因滚齿时齿面是由滚刀的刀齿包络而成，参加切削的刀齿数有限，因而齿面的表面粗糙度较粗。

为了提高滚齿的加工精度和齿面质量，宜将粗精滚齿分开。

（二）滚齿加工质量分析1.影响传动精度的加工误差分析影响齿轮传动精度的主要原因是在加工中滚刀和被切齿轮的相对位置和相对运动发生了变化。

相对位置的变化(几何偏心)产生齿轮的径向误差；相对运动的变化(运动偏心)产生齿轮的切向误差。

(1)齿轮的径向误差齿轮径向误差是指滚齿时，由于齿坯的实际回转中心与其基准孔中心不重合，使所切齿轮的轮齿发生径向位移而引起的周节累积公差，如图9—4所示。

齿轮的径向误差一般可通过测量齿圈径向跳动△Fr反映出来。

切齿时产生齿轮径向误差的主要原因如下：①调整夹具时，心轴和机床工作台回转中心不重合。

②齿坯基准孔与心轴间有间隙，装夹时偏向一边。

③基准端面定位不好，夹紧后内孔相对工作台回转中心产生偏心。

(2)齿轮的切向误差齿轮的切向误差是指滚齿时，实际齿廓相对理论位置沿圆周方向(切向)发生位移，如图9-5所示。

齿轮铸造工艺齿轮铸造工艺是一种常见的金属铸造工艺，在机械制造、汽车制造、航空航天等领域都有广泛应用。

本文将从齿轮铸造工艺的工艺流程、材料选择、质量控制等方面进行详细介绍。

一、齿轮铸造工艺的工艺流程齿轮铸造工艺的工艺流程一般包括模具制作、熔炼、浇注、冷却、清理等环节。

1. 模具制作：齿轮铸造需要使用模具，模具的制作需要按照齿轮的形状、尺寸进行设计和制造。

模具可以是砂型、金属型或陶瓷型等。

2. 熔炼：齿轮铸造需要选用合适的金属材料进行熔炼，一般选用铸铁、铸钢、铝合金等材料。

熔炼过程需要控制温度、时间、熔炼剂等参数，确保金属液的质量和成分。

3. 浇注：熔炼好的金属液需要倒入模具中进行浇注，浇注时需要控制浇口和喷口的大小和位置，以确保金属液能够充分填充模具。

4. 冷却：浇注完毕后，金属液需要在模具中冷却，冷却时间需要根据齿轮的尺寸和形状进行控制。

5. 清理：冷却后的齿轮需要进行清理，包括切割、去毛刺、打磨等工序，以确保齿轮表面光洁度和尺寸精度。

齿轮铸造需要选用合适的金属材料进行熔炼，一般选用铸铁、铸钢、铝合金等材料。

1. 铸铁：铸铁是一种常用的齿轮材料，具有良好的韧性和耐磨性。

铸铁的成本相对较低，但强度和硬度较低，适用于低速和中速齿轮。

2. 铸钢：铸钢是一种高强度、高硬度、高耐磨性的齿轮材料，适用于高速和大负荷工况下的齿轮。

3. 铝合金：铝合金是一种轻质、高强度、耐腐蚀的齿轮材料，适用于航空航天等领域的高速齿轮。

三、齿轮铸造工艺的质量控制齿轮铸造工艺的质量控制是确保齿轮质量的重要环节，需要从材料选择、工艺流程和检测等方面进行控制。

1. 材料选择：材料的选择需要根据齿轮的使用环境、工作条件和要求进行选择，材料质量直接影响齿轮的使用寿命和性能。

2. 工艺流程：工艺流程需要严格控制，包括熔炼温度、浇注速度、冷却时间等参数，确保金属液的质量和成分，避免齿轮出现裂纹、气孔等缺陷。

3. 检测：齿轮铸造后需要进行检测，包括外观检查、尺寸检测、硬度测试等，确保齿轮的质量和精度。

齿轮加工的工艺齿轮加工是制造中常见的加工方式之一，主要用于生产齿轮零件以及齿轮传动装置。

齿轮是一种具有齿廓的轮状零件，通过与其他齿轮或其他零件相互啮合来实现传动能力。

齿轮加工的工艺主要包括设计、加工方法、设备选择、刀具选择和加工参数等方面。

下面将详细介绍齿轮加工的工艺流程。

一、齿轮设计齿轮设计是齿轮加工的前提和基础，其目的是确定齿轮的类型、参数、齿廓、精度等方面的要求。

齿轮设计需要考虑使用环境、传动比、传动功率、速度、载荷等因素。

设计人员需要根据这些因素，按照一定的设计准则和计算公式综合考虑，设计出符合要求的齿轮参数。

二、齿轮加工方法在齿轮加工过程中，常用的加工方法主要有铣削法、切削法和拉削法。

铣削法适用于大型和中型齿轮的加工，其优点是加工效率高，缺点是加工精度低，适用于一些要求不高的齿轮。

切削法是最常用的齿轮加工方法，主要有滚制法和成形法。

滚制法适用于大批量的齿轮加工，具有较高的加工精度和效率。

成形法适用于大模数或大模数修形齿轮的加工，具有高精度和高质量的特点。

拉削法主要是针对大型齿轮的加工，其优点是加工效率高，但是加工精度较差。

三、齿轮加工设备选择根据齿轮加工方法的不同，选择适合的加工设备是非常重要的。

常见的齿轮加工设备有铣齿机、刨齿机、磨齿机、滚齿机等。

铣齿机适用于铣削法加工，可以加工各种类型的齿轮。

刨齿机适用于切削法加工，是一种传统的加工设备，适用于加工大型齿轮。

磨齿机适用于高精度的齿轮加工，可以实现高精度和高质量的加工。

滚齿机适用于滚制法加工，具有高效率和高质量的特点。

四、齿轮加工刀具选择刀具是齿轮加工过程中非常重要的工具，合适的刀具可以保证加工效率和加工质量。

根据齿轮加工方法和要求，选择适合的切削刀具非常重要。

常见的齿轮加工刀具有插齿刀、滚刀、滚齿刀等。

插齿刀适用于切削法加工，可以进行高效率的加工。

滚刀适用于滚制法加工，可以实现高效率和高质量的加工。

滚齿刀适用于磨制法加工，可以实现较高的精度和质量。

齿轮加工方法
齿轮加工是一种制造过程，通常用于生产用于传递动力和驱动机械装置的齿轮。

齿轮加工的目的是根据设计要求，精确地加工出具有特定模数、齿数和齿形的齿轮。

齿轮加工通常包括以下步骤：
1. 设计和准备工作：在加工齿轮之前，需要进行设计和准备工作。

设计包括确定齿轮的模数、齿数、齿轮类型等。

准备工作包括选择合适的材料，准备加工设备和工具等。

2. 齿轮铣削：齿轮铣削是齿轮加工中常用的一种方法。

它通过在齿轮上使用铣床和刀具来逐渐移除材料，形成齿槽和齿形。

在铣削过程中，需要根据设计要求来调整铣刀的位置和切削深度。

3. 齿轮磨削：齿轮磨削是一种用来提高齿轮精度和表面质量的加工方法。

它使用磨削机床和磨削工具将齿轮的尺寸和形状精确地磨削到设计要求的尺寸。

磨削过程中，需要控制磨削的速度、进给量和切削深度，以获得最佳的磨削效果。

4. 齿轮成型：齿轮成型是一种通过齿轮成型机床来制造齿轮的加工方法。

它使用切削刀具和工件的相对运动来形成齿轮的齿槽和齿形。

在成型过程中，需要根据设计要求来调整切削刀具的位置和姿态。

除了以上这些传统的齿轮加工方法，还有一些新的加工技术正
在不断发展，例如激光加工、电火花加工和3D打印等。

这些新技术能够更加精确和高效地制造齿轮，使齿轮加工更加灵活和多样化。

总的来说，齿轮加工是一项复杂的制造工艺，需要经验丰富的操作人员和精密的加工设备。

通过合理选择合适的加工方法和技术，可以生产出高精度和高质量的齿轮，满足各种不同应用的需求。

齿轮工艺流程
《齿轮工艺流程》
齿轮是现代机械工程中不可或缺的零件，它们在许多工业领域中都起着重要作用。

齿轮工艺流程是指将原始材料加工成齿轮的一系列步骤。

下面将介绍齿轮制造的工艺流程。

首先，制造齿轮的第一步是设计。

设计师将根据机械设备的要求和规格，设计齿轮的尺寸、材料和齿轮的类型。

接着进行模具制造，根据设计图纸制作模具，这是齿轮制造的关键步骤之一。

然后是原材料的准备。

通常使用的原材料有金属、塑料和复合材料。

材料首先要清洗和预处理，以确保制造的齿轮质量和耐用性。

接下来是把原材料装入模具中，通过锻造、折弯、压力成型或其他加工方式，将原材料成形成齿轮的形状和尺寸。

随后进行热处理和表面处理。

热处理可以改善齿轮材料的硬度和耐磨性，使齿轮更加耐用。

表面处理可以提高齿轮的精度和光洁度，减少摩擦和磨损。

最后是检验和装配。

制造完成的齿轮需要进行严格的检验，确保其质量符合标准。

如果齿轮通过检验，就可以进行装配到相关的机械设备中。

齿轮工艺流程需要多种技术和设备的配合，包括CAD设计、数控机床、热处理设备等。

只有每个步骤都精准无误，才能生
产出优质的齿轮产品。

齿轮作为机械传动的核心零部件，其制造工艺一直在不断发展和完善，以适应越来越复杂的机械设备和工业需求。

齿轮基础知识讲解齿轮基础知识讲解一、引言齿轮是机械传动领域中不可或缺的元件，它的作用是将原动机输出的旋转运动转化为执行机构所需的旋转或直线运动。

齿轮的设计和制造是机械工程的重要部分，保证了各种机械设备的高效、稳定和长寿命运行。

本文将详细介绍齿轮的基本知识，包括分类、制造工艺以及应用领域，帮助读者更好地了解和掌握这一重要技术。

二、齿轮类型根据不同的分类标准，齿轮可分为多种类型。

常见的分类方式如下：1、直齿齿轮和斜齿齿轮：根据齿轮齿的走向，齿轮可分为直齿和斜齿。

直齿齿轮的齿与旋转轴垂直，而斜齿齿轮的齿与旋转轴成一定角度。

2、圆柱齿轮和圆锥齿轮：根据齿轮的形状，齿轮可分为圆柱齿轮和圆锥齿轮。

圆柱齿轮通常用于平行轴之间的传动，而圆锥齿轮用于相交轴之间的传动。

3、主动齿轮和从动齿轮：根据齿轮在传动中的作用，齿轮可分为主动齿轮和从动齿轮。

主动齿轮是原动机连接的齿轮，从动齿轮是接收动力并完成传动的齿轮。

4、高速齿轮和低速齿轮：根据传动速度，齿轮可分为高速齿轮和低速齿轮。

高速齿轮通常用于高速旋转的传动系统，而低速齿轮则用于低速旋转的传动系统。

三、齿轮制造工艺齿轮制造需要经过多个环节，包括材料选择、毛坯制备、热处理、切削加工等。

以下是齿轮制造工艺的主要步骤：1、材料选择：根据齿轮的使用条件和性能要求，选择合适的材料。

常用的材料包括钢材、铸铁、青铜等。

2、毛坯制备：根据设计图纸制作毛坯。

毛坯可以采用铸造、锻造、切削等方法制备。

3、热处理：对毛坯进行热处理，以提高材料的力学性能和硬度。

4、切削加工：对热处理后的毛坯进行切削加工，以形成精确的齿形和尺寸。

5、精加工：采用磨削、珩磨等工艺提高齿轮的精度和表面光洁度。

四、齿轮应用齿轮广泛应用于各种机械设备中，如机械传动系统、运输设备、建筑工程等。

以下是几个具体的应用示例：1、机械传动系统：齿轮是机械传动系统中的核心元件，用于将原动机（如电动机、内燃机等）的旋转运动传递到执行机构（如丝杠、螺母等）。

齿轮制造工艺流程齿轮制造是一项重要的机械加工工艺，在各种机械设备中广泛应用。

下面是一种常见的齿轮制造工艺流程。

第一步：设计齿轮首先需要根据具体的机械设备要求，确定齿轮的参数，包括齿轮的类型、模数、齿轮的齿数等。

然后使用专业的设计软件进行齿轮的设计，确定齿轮的几何参数和工艺参数。

第二步：加工齿轮毛坯根据设计好的齿轮图纸，选择合适的材料，使用车床、铣床等机床进行齿轮毛坯的加工。

首先将毛坯的外形制作出来，然后根据齿轮的齿数和齿廓形状，使用铣刀或刀具进行齿面加工，最后进行齿轮的硬度处理。

第三步：齿轮磨削齿轮磨削是齿轮加工的重要环节，通过磨削可以提高齿轮的几何精度和表面质量。

首先需要选择合适的磨削机床和砂轮，将齿轮的齿面精磨到设计要求的几何形状和粗糙度。

同时也要进行齿轮的热处理，以提高齿轮的硬度和韧性。

第四步：齿轮研磨齿轮研磨是在齿面磨削之后的一道工序，通过磨削和抛光可以进一步提高齿轮的几何精度和表面质量。

研磨可以精确控制齿轮的齿廓形状和齿距误差，提高齿轮的噪音水平和传动效率。

第五步：齿轮组装组装是将不同齿轮配合形成齿轮传动的过程，其中包括齿轮的配合、轴的装配、轴承的安装等。

在组装过程中，需要注意各个部件的配合精度和安装位置，以确保齿轮传动的精度和可靠性。

第六步：齿轮检测完成齿轮组装后，需要进行齿轮的检测，以确保齿轮的几何精度和传动性能。

常见的齿轮检测方法包括测量齿轮的齿距误差、分析齿轮的齿形误差、检测齿轮的噪音水平等。

第七步：齿轮保养和维修齿轮在使用过程中会受到磨损和疲劳等因素的影响，因此需要进行定期的保养和维修。

包括清洗齿轮、更换润滑油、检查齿轮的磨损情况等。

以上是一种常见的齿轮制造工艺流程，不同的齿轮类型和要求可能会有所差异。

在实际生产中，还需要根据具体情况进行工艺调整和优化，以提高齿轮的加工精度和质量。

齿轮制造工艺技术
齿轮是一种广泛应用于机械传动中的机械零件，其主要功能是传递动力和转速。

齿轮制造工艺技术是指将原材料加工成成型齿轮的一系列工艺和技术的总称。

下面我将介绍一下齿轮制造工艺技术的一般步骤和主要工艺。

齿轮制造工艺技术的一般步骤可以分为原材料选用、热处理、加工、精加工和检测等几个环节。

首先，原材料选用是齿轮制造的第一步，通常使用的原材料有钢材、铸铁和铜合金等。

选用合适的原材料对于提高齿轮的强度和耐磨性非常重要。

其次，热处理是齿轮制造的关键环节之一。

齿轮热处理的目的是通过改变材料的组织结构和性能，提高齿轮的硬度和强度，从而使其适应更高的负荷和更严苛的工作环境。

常用的热处理方法有淬火、回火和渗碳等。

然后，加工是齿轮制造的核心环节。

加工齿轮的方法主要有铣削、滚齿、拉上、磨削等。

其中，滚齿是一种常用的齿轮加工方法，它可以保证齿轮的高精度和高质量。

接下来，精加工是齿轮制造的进一步加工步骤，目的是通过去毛刺、磨削和抛光等工艺，使得齿轮表面光洁度更高、更平整，提高齿轮的使用寿命和运行的平稳性。

最后，检测是保障齿轮质量的重要手段。

齿轮检测可以通过对
齿轮的尺寸、形状、硬度和材料组织等进行检测和测试，以确保齿轮符合设计要求。

总结起来，齿轮制造工艺技术是一项复杂而精细的工程，它需要经验丰富的工匠和先进的制造设备来完成。

通过合理的工艺选择和严格的制造工艺控制，可以制造出具有高强度、高精度和高可靠性的齿轮，从而提高机械传动的效率和可靠性。

齿轮铸造工艺一、介绍齿轮是传动机构中常见的零件之一，广泛应用于机械设备、汽车、火车等领域。

齿轮铸造是一种常用的生产工艺，通过铸造方法制造出各种规格的齿轮。

本文将对齿轮铸造工艺进行全面、详细、完整且深入地探讨。

二、齿轮铸造的工艺流程齿轮铸造的工艺流程主要包括模型制作、熔炼和浇铸、冷却、清理和修整等步骤。

下面将对这些步骤进行详细介绍。

2.1 模型制作模型制作是齿轮铸造的第一步，它是根据齿轮的形状和尺寸设计和制作铸型的依据。

常用的模型制作方法有手工制作和数控加工制作两种。

手工制作需要技术工人根据图纸或样品进行精确的手工打磨和加工，而数控加工则是借助数控加工设备对模型进行精确加工。

2.2 熔炼和浇铸熔炼和浇铸是齿轮铸造的核心过程。

首先需要准备合适的铸造材料，通常选择熔点较低的铸造合金。

然后将铸造材料放入熔炉进行熔炼，控制温度和熔化时间，使得铸造材料完全熔化。

在熔炼完毕后，需要将熔融金属倒入齿轮的铸型中。

这个过程需要控制铸造温度、速度和流动性，以确保铸造材料均匀地充填整个铸型。

通常会使用喷淋或振动的方法来促进铸造材料的流动性。

2.3 冷却在铸造完毕后，齿轮需要进行冷却。

冷却的过程对于保证齿轮的质量和性能至关重要。

一般来说，齿轮在冷却过程中会产生应力和变形，因此需要进行适当的冷却处理，以避免不良情况的发生。

2.4 清理和修整铸造完毕后，齿轮需要进行清理和修整工作。

清理工作主要是将铸造过程中残留在齿轮表面的砂粒和其他杂质进行清理，以保证齿轮表面的光洁度和无缺陷。

修整工作主要是对齿轮进行修整，包括尺寸的修整和齿轮齿面的磨削。

三、齿轮铸造工艺的优缺点齿轮铸造工艺具有以下优点：1.成本低：相比其他制造工艺，铸造工艺成本更低，可以批量生产齿轮，降低生产成本。

2.生产效率高：铸造工艺可以使用自动化设备进行生产，提高生产效率和产量。

3.多样性：铸造工艺可以制造各种不同形状和尺寸的齿轮，满足不同应用的需求。

齿轮铸造工艺也存在一些缺点：1.尺寸精度较低：铸造工艺的尺寸精度通常较低，需要进行修整和加工。

伞形齿轮生产工艺概述伞形齿轮是一种常见的传动元件，主要用于传递大扭矩和高转速。

它的外观形状呈现出伞形，因此得名。

伞形齿轮通常由高强度合金钢制成，具有优异的耐磨和耐疲劳性能，广泛应用于机械设备领域。

伞形齿轮的制造工艺材料选择伞形齿轮制造的关键是选择合适的材料。

通常使用的是高强度合金钢，具有良好的硬度和强度特性。

选择合适的材料可保证伞形齿轮具有高耐磨和高强度的特点。

齿轮锻造锻造是伞形齿轮制造的重要工艺步骤之一。

首先，选取经过预处理的合金钢原料，加热至其变软状态。

然后，将钢坯放入锻造模具中，并施加高压力。

通过锻造，钢坯被塑造成具有伞形齿轮轮廓的形状。

锻造可以提高钢材的致密性和机械性能。

热处理热处理是为了改变伞形齿轮的组织结构和硬度。

通常的热处理过程包括淬火、回火和复态处理。

首先，将锻造后的伞形齿轮零件加热至适当的温度，然后快速冷却以使其具有高硬度。

接着，进行回火处理，以消除内部应力并提高齿轮的韧性。

最后，进行复态处理，通过持续加热和冷却来提高齿轮的稳定性。

齿轮车削齿轮车削是将锻造和热处理后的齿轮零件进行精密加工的过程。

通过车削，可以使齿轮的齿廓符合设计要求，并达到高精度的尺寸要求。

在车削过程中，使用专用的齿轮加工机床，并采用合适的夹具将齿轮固定在机床上。

根据齿轮的要求，选择合适的车刀和车削参数进行加工。

齿面磨削齿面磨削是为了提高伞形齿轮的表面光洁度和齿面质量。

通过磨削，可以消除车削过程中的毛刺和粗糙度，并使齿轮齿面具有更好的配合性。

磨削过程需要使用专用的磨床和磨削工具，根据齿轮的要求选择合适的磨削方式和磨削参数进行加工。

检测与质量控制在伞形齿轮的生产过程中，质量控制是非常重要的环节。

通过采用适当的检测方法和设备，对伞形齿轮的尺寸、形状和质量进行检测和评估。

常用的检测方法包括三坐标测量、硬度测试、金相显微镜观察等。

高品质的伞形齿轮需要通过严格的质量控制来确保其性能和可靠性。

结论伞形齿轮是一种具有重要传动功能的机械元件，其制造工艺过程包括材料选择、锻造、热处理、车削、磨削以及质量检测与控制等环节。
