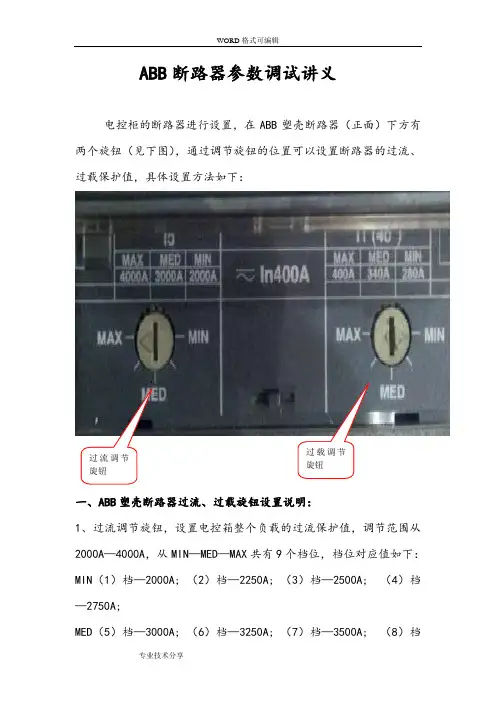

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？∙框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
∙额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
∙额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
∙比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
ABB塑壳断路器具有8种型号：T1, T2, T3, T4, T5, T6, T7和S8。
额定极限短路分断能力（380/415V AC）从16kA到200kA。
可提供以下类型的断路器，广泛应用于各种应用场合 :∙应用于交流和直流配电的断路器∙电动机保护用断路器∙应用于交流和直流1000V的断路器∙隔离开关每个断路器都具有3极和4极，可配完整系列的保护脱扣器：热磁脱扣器、单磁脱扣器和电子脱扣器。
配有TMD和TMA热磁脱扣器的T1, T2, T3, T4, T5和T6可用于直流电厂，额定电流从1A到800A，最小工作电压为24VDC。
配电用的断路器ABB塑壳断路器Tmax和Isomax额定工作电流从1A到3200A，具有固定式、插入式和抽出式，3极和4极。
Tmax T1具有单极型断路器T1B 1p，分断能力为25 kA （220/230 V AC）。
脱扣器可互换Tmax T4,T5和T6可安装热磁脱扣器、单磁脱扣器和电子脱扣器。
由于安装非常简单，根据实际需求，客户可非常简单的更换这些脱扣器。
当然，此时客户需要对安装负责。
这些脱扣器可互相更换，使得断路器使用不仅灵活，而且节约空间和减少库存。
符合标准塑壳断路器及其附件均符合国际IEC 60947-2标准及EC的相关指令，包括低压指令(LVD) no. 73/ 23 EEC” 和“电磁兼容指令(EMC) 89/336 EEC”.ABB质量体系符合ISO 9001标准和欧洲EN ISO 9001和意大利UNI EN ISO 9001标准。
此产品符合船用电气设备的规定，已获得主要船级社的认可（如RINA - QUACER)等:T1 1p T1T2T3T4T5T6S7S8额定不间断电流 Iu [A] 160 160 160 250 250320400630630800100012501600200025003200极数No. 1 3-4 3-4 3-4 3-4 3-4 3-4 3-4 3-4额定工作电压Ue AC 50-60Hz[V] 240 690 690 690 690 690 690 690 690额定工作电压Ue DC[V] 125 500 500 500 750 750 750 - -额定冲击耐受电压 Uimp [kV] 8 8 8 8 8 8 8 8 8额定绝缘电压 Ui [V] 500 800 800 800 1000 1000 1000 1000 1000 测试电压 (50 Hz, 1分钟) [kV] 3 3 3 3 3.5 3.5 3.5 3 3分断能力额定极限短路分断能力IcuAC 50-60 Hz 380/415 V [kA] 25(1)(2)16 36 36 85 36 50 3620036 20036 10050 10085 120额定极限短路分断能力Icu AC 50-60 Hz 690 V [kA] 3 66 10 5 820 8020 8020 15020 3540 50额定极限短路分断能力IcuDC 500 V - 3 极串联 [kA] 25(3)16 36 36 85 36 50 167016 7020 65--额定运行短路分断能力 Ics AC 50-60 Hz 380/415 V [kA] 18 16 25 36 70 27 36 20036 20035 1505047 60使用类别 (IEC 60947-2) AAAAAB/ABBB机械寿命 N. op x [103] No 25 25 25 25 20 20 20 10 10电气寿命 ( 415 V)N. op x [103] No 88888 6 75 7 5 7 5 2.5 1.5脱扣保护*TMF (T不可X调, M不可调)X X XTMD (T可调, M不可调)X X X XTMA (T可调, M可调)TMG (T可调, MX X可调)ELT (电子式) X X X X X X 基本尺寸 (固定式)宽度 1 极[mm] 25.4宽度 3 极[mm] 76 90 105 105 140 210 210 406 宽度 4 极[mm] 102 120 140 140 184 280 280 556 深度[mm] 70 70 70 70 103.5 103.5 103.5 138.5 242406 400 高度[mm] 130 130 130 150 205 205 268406接线端子形式固定式 F F F F F F F F F 插入式P P P P抽出式W W W W(1) In=16 A 和 In= 20 A Icu= 16 k A(2) Icu 在 230 V AC(3) Icu 在 125 V DC*脱扣单元:TMF = 热磁固定脱扣TMD = 热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)TMG = 发电机保护脱扣 (带T可调, M不可调)ELT = 电子式电动机保护用断路器起动, 切换和三相异步电动机的保护是基本操作的正确使用, ABB SACE 建议2个不同的方案:∙一个传统系统对抗短路的断路器, 对抗过载, 缺相或相不平衡的热过载继电器, 对抗电动机切换的接触器∙一个集成系统保护, 有赖于 PR222MP 脱扣保护, 确保: 对抗短路, 过载, 对抗缺相或相不平衡和对抗转子锁紧应用6种规格 (T2, T3, T4, T5, S6 和 S7)均可在大范围起动, 由 0.37 kW 高达 250 kW 带 Tmax T5 和355 kW 带 Isomax S6 (400 V AC).标准认可使用于配电断路器.T2T3T4T5T6S7额定不间断电流Iu[A] 160 250 250320400630800 1250额定工作电流In [A] 1÷100 100÷200 80÷250 3204003206301000 极数No. 3 3 3 3 3 3额定工作电压UeAC 50-60Hz,额定工作电压UeAC 50-60Hz[V] 690 690 690 690 690 690额定冲击耐受电压 Uimp[kV] 8 8 8 8 8 8额定绝缘电压Ui [V] 800 800 1000 1000 1000 1000测试电压(50Hz, 1 分钟)[kV] 3 3 3.5 3.5 3.5 3分断能力额定极限短路分断能力Icu AC 50-60 Hz 380/415 V [kA] 36 85 36 5036 20036 20036 10050 65额定极限短路分断能力Icu AC 50-60 Hz 690 V [kA] 6 10 5 8 20 80 20 80 20 30 20 35 额定运行短路分断能力Ics AC 50-60 Hz 380/415 V [kA] 36 702736 20036 20036 7550使用类别 (IEC 60947-2) A A A B/A B B 机械寿命 103[N. op.]25 25 20 20 20 10电气寿命 (415 V) 103[N. op.]8 8 8 7 5 5脱扣器保护 (短路保护)*MF X单磁式MA XX X电子式(PR221 DS-I )X X X电子式 (PR211 I ) X脱扣器保护 (集成保护)*PR222 MPX XPR212 MPX X 基本尺寸 (固定式)宽度[mm] 90 105 105 140 210 210深度[mm] 70 70 103.5 103.5 103.5 138.5高度[mm] 130 150 205 205 268/406 406接线端子形式固定式 F F F F F F插入式P P P P抽出式W W W W*脱扣单元:MF = 电磁固定脱扣MA = 电磁式 (可调)PR221DS-I = 电子式PR211 = 电子式PR222MP = 电子式(适用于电动机保护)PR212MP = 电子式(适用于电动机保护)Circuit-breakers for applications up to 1000 VWithin the panorama of the ABB moulded-case circuit-breakers there is also the range of circuit-breakers for applications in direct current and in alternating current up to 1000 V.The typical sectors of use for these are mining, road and railway tunnel installations, electric traction and industrial applications in general. The circuit-breakers are available in three-pole and four-pole version with TMD or TMA adjustable thermomagnetic releases for use in direct and alternating current, or in version three-pole with electronic releases (Tmax with PR221DS, PR222DS/P; Isomax with PR21x), for applications in alternating current.The dimensions of these circuit-breakers are the same as the standard ones. They can, moreover, be combined with all the accessories available, except for the residual current, and can be converted into the removable or withdrawable version using a conversion kit and fixed parts of the standard circuit-breakers.交流配电ACT4T5T6额定不间断电流Iu [A] 250 400 - 630 630- 1000极数[No.] 3/4 3/4 3分闸能力额定极限短路分断能力Icu AC 50-60 Hz (1000V) [kA] 20 20 20 额定运行短路分断能力Ics AC 50-60 Hz (1000 V) [kA] 20 15 短路合闸能力额定短路合闸能力Icm AC 50-60 Hz ( 1000V) [kA] 40 40 40脱扣保护热磁式 (带T 可调)TMDX热磁式 (带T 可调, M 可调)TMAX X电子式 ELTXXX直流配电 DC T4 T5 T6额定不间断电流Iu [A] 250 400 - 630 630- 800 极数 [No.] 4 4 4 分断能力额定极限短路分断能力Icu DC 1000 V 4 极串联 [kA] 404040脱扣保护TMD (T 可调, M 不可调) XTMA (T 可调, M 可调) X X X两系列的通用值T4T5T6额定工作电压Ue [V] 1000 1000 1000额定冲击耐受电压Uimp [kV] 8 8 8额定绝缘电压Ui [V] 1000 1000 1000隔离功能X X X[V] 3500 3500 3500测试电压(50Hz, 1 分钟)参考标准IEC 60947-2 X X X尺寸 (固定式)宽度 (3 极) [mm] 105 140 210宽度 (4 极) [mm] 140 184 280深度[mm] 103.5 103.5 103.5高度[mm] 205 205 268 / 406接线端子形式固定式 F F F插入式P P抽出式W W W*脱扣单元:TMD =热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)ELT = 电子式Switch-disconnectorsThe switch-disconnectors derive from the corresponding circuit-breakers, of which they keep the same overall dimensions, the versions, the fixing systems and the possibility of mounting the accessories. This version onlydiffers from the circuit-breakers in the absence of the protection releases. They are characterised by a rated voltage of 690 V in alternating current and up to 750 V in direct current.T1 DT3 DT4 DT5 DT6 DS7 DS8 DIth[A]1602503204006306308001000100012501600200025003200 Ie [A] 125 200 320 4006306308001000100012501600200025003200 极数Nr. 3-4 3-4 3-4 3-4 3-4 3-4 3-4额定工作电压Ue AC50-60Hz[V] 690 690 690 690 690 690 690 额定工作电压Ue DC [V] 500 500 750 750 750 750 750 额定冲击耐受电压Uimp [kV] 8 8 8 8 8 8 8额定绝缘电压Ui [V] 800 800 1000 1000 1000 1000 1000测试电压(50 Hz,1 分钟)[kV] 3 3 3.5 3.5 3.5 3 3额定短路合闸能力Icm [kA] 2.8 5.3 5.3 11 30 52.5 85 Icw [kA] 2 3.6 3.6 6 15 25 40基本尺寸 (固定式)宽度 (3极) [mm] 76 105 105 140 210 210 406 宽度 (4 极) [mm] 102 140 140 184 280 280 556 深度[mm] 70 70 103.5 103.5 103.5 138.5 242高度[mm] 130 150 205 205 268406406 400 接线端子形式固定式 F F F F F F F插入式P P P抽出式W W W(*) W(*) 高达 800 ACircuit-breakers according to UL CSA StandardsIn the field of molded case circuit breakers, conforming to the UL489 and CSA C22.2 Standards, SACE’s proposal presents the following ranges:∙power distribution circuit breakers (fitted with thermomagnetic or electronic trip units)∙power circuit breakers with magnetic only trip units for motor protection (Motor Control Protection - MCP)∙switch-disconnectors for use as isolators or switching devices for lines, busbars or plant parts (Molded Case Switch - MCS).The possibilities are increasingly greater for those customers who also operate on the markets subject to the standards defined by the UL/CSA Standards since they have an entire range of molded case circuit-breakers available, with continuous current ratings which go from 100A to 2500A and interrupting rating, at 480 V AC, which can reach 100kA.As well as extending the field of continuous current ratings downwards, introduction of the T1 size means that the applications typical of power subdistribution where a circuit-breaker characterised by limited overall dimensions, but which guarantees great versatility in mounting accessories and installation, is particularly worthwhile.The smallest of the molded case circuit breakers, the single-pole T1, conforming to the UL, is also presented.Finally, the S8 circuit-breaker according to UL/CSA Standards also allows completion towards the higher continuous rating currents. Isomax S8V 1600, 2000 and 2500 A lend themselves to being installed immediately to the load side of the power supply sources of the low voltage systems and are suitable for operating safely under the most severe service conditions required of modern plants. The high performances, great flexibility of accessories, ease of coordination with the devices located on the load side and the possibility of limiting the depth of the switchgear thanks to the reduced overall dimensions of the circuit breaker make Isomax S8 a particularly advantageous solution.配电 (MCCB)T1T2T3T4T5S6S7S8外框尺寸[A] 100 100 225 250 400600(2)800 1200 160020002500极数No.34234342342342323 3干扰值480 V [kA] 22(1)3565253525150251505010065 100600 V [kA] 105 18851885254250 85500 V DC(3极串联)[kA] 25 25100251003565600 V DC(3 极串联)[kA] 3.6 166516652050脱扣单元*TMD, TMA X X X X X XELT X X X X X X电动机保护(MCP)T1T2T3T4T5S6S7S8外框尺寸[A] 100 225 250 400 800 1200 160020002500 额定值[A] 10÷100100÷20010015025030040060080010001200160020002500极数 No. 3 3 3 3 3 3 3 干扰值240 V [kA] 65 150 65 65 200 65 200 50 100 65 100 480 V [kA] 35 65 35 25 100 25 100 50 100 65 100 600 V [kA] 18 65 1865脱扣单元* MA X XELT X X X X X X隔离开关 (MCS)T1 T2 T3 T4 T5 S6 S7 S8额定值100 150 225 250 400600(2)8001200 2500极数No. 3-4 3-4 3-4 3-4 3 3 3 超磁 [kA] 1 1.5 2.25 3 5610 20 35额定电压 AC 50-60 Hz [V] 480 480 600 600 600 600 600额定电压 DC [V] 500 500 600 600 600600600通用数值T1 T2 T3 T4 T5 S6 S7 S8 额定电压 AC 50-60Hz [V] 480 480 480 600 600 600 600 600额定电压 DC[V] 500 500 500 600600600--测试电压(50 Hz, 1 分钟)[kV] 3 3 3 3.5 3.5 3 3 3机械寿命103[N. op.]25 25 25 20 20 20 10 10电气寿命(在415 V) 103[N. op.]8 8 8 8 7 / 5 7 / 5 7 / 5 2.5 /1.5尺寸 (固定式)宽度 3 极[mm] 76 90 105 105 140 210 210 406 宽度 4 极[mm] 102 120 140 140 184 280 280 406 深度[mm] 70 70 70 103.5 103.5 103.5 138.5 242高度[mm] 130 130 150 205 205 268406406 400 接线形式固定式 F F F F F F F F 插入式P P P P抽出式W W(1) 18 kA 在 277 V AC 案适用于 T1 1p(2) 如需600 A, 请与ABB办事处联系*脱扣单元:TMD = 热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)ELT = 电子式。
塑料外壳式断路器作为低压配电系统和电动机保护回路中的过载、短路保护电器，额定电流在600A以下，且短路电流不大时，可选用塑壳断路器；因而塑壳断路器是应用广泛的产品。
塑壳断路器工作原理联锁装置有机械联锁和电气联锁两种类型。
工作原理是：（1）机械联锁装置一般使用钢丝绳或者杠杆机构，以机械位置的变动（也可采用多功能程序锁）来保证在断路器切断电源以前，隔离开关的操作把手不能动作。
（2）电气联锁装置电气联锁一般有两种联锁方式，一种是通过操作机构上的联动辅助接点（常开或常闭）去控制隔离开关的把手。
当断路器未断开时，隔离开关操作把手不能动作。
另一种电气联锁是利用距离开关操作机构上的联动辅助接点（常开或常闭）去控制断路器。
当拉动隔离开关的把手时，联动辅助接点（常开或常闭）使断路器动作以切断电路，从而可防止带负荷拉动距离开关的事故。
塑壳断路器的特性1.额定极限短路分断能力Icu：断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。
Ics作为一个特性参数，并非只简单考虑断路器的分断能力，而是作为一种分断指标，即分断几次短路故障后，还能保证其正常工作。
2.限流分断能力：断路器发生短路时、触头快速打开产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加。
断路器断开时间越少，Ics就越接近Icu，限流效果就越好，也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。
3.短路保护：短路保护就是短路瞬时跳闸。
要注意在负荷变化后及时调整保护的整定值，防止整定值过小频繁跳闸影响供电质量，或整定值过大使线路和设备得不到有效保护。
4.过载延时保护：过载延时保护是指负荷电流超过设备的限定范围有烧毁设备的危险，保护装置能在一定时间内切断电源。
过载有个热量积累的过程，保护动作不需要过于迅速。
对于短时过电流，保护不应该动作。
5.隔离功能：隔离功能就是要求断路器断开后的泄漏电流不致对人身和设备产生危害。
低压配电中断路器的选型方法摘要：现阶段数据中心、医院、养老院、交通、旅游、酒店等第三产业将快速发展，配套相应低压配电将再次迎来高速发展阶段，而在低压配电中断路器的选型是否科学合理经济，当设备中任何一点发生的故障位于故障上游的保护装置应立即清除，则所有其它保护装置均不受影响，一条线路上的一个故障不会导致其它线路供电中断，这些关系到整个供电系统的安全可靠运行，从而直接和间接的影响着以上行业的健康发展，本文将对低压配电中断路器的选型进行浅析，以供电气相关设计人员参考。
关键词：数据中心；医院；养老院；酒店；轨道及高速公路；低压配电；断路器；选型1 低压断路器介绍IEC 60947-2 定义：能接通、承载和分断正常电路条件下的电流，也能在规定的非正常条件下(如短路)接通、承载电流一定时间和分断电流的一种机械开关电器。
1.1.低压断路器一般分类低压断路器分类方法较多，其中应用较为广泛的分类有：按用途、按设计型式分类、按安装形式、按IEC建议、按灭弧介质、按保护性能等分类。
1.1.1低压断路器按用途分类可分为配电用低压断路器、电动机保护用断路器、照明用微型断路器、剩余电流保护器，详见图1。
图1 低压断路器按用途分类1.1.2 按设计型式分类按设计型式分为开启式(原万能式或框架式)和塑料外壳式或模压外壳式。
1.1.1.按安装形式分类（1）框架低压断路器按安装形式分固定式和抽屉式两种。
（2）塑壳低压断路器安装形式分固定式和抽屉式、插入式三种。
1.1.4 按IEC对断路器分类，见图2图2 按IEC对断路器分类1.1.5 按灭弧介质分类低压断路器按灭弧介质分为空气断路器和真空断路器。
1.1.6 按保护性能分类按保护性能分为选择性保护和后备保护两种。
一般而言，一个有效的保护系统必须达到：检测事件发生的内容和位置、识别区域内选择性异常，但可接受的情况和故障情况，避免不必要跳闸，以防系统内正常部分设备被不合理地中断快速做出反应，以限制损害(设备毁坏、缩短寿命等)、保障供电的连续性和稳定性。

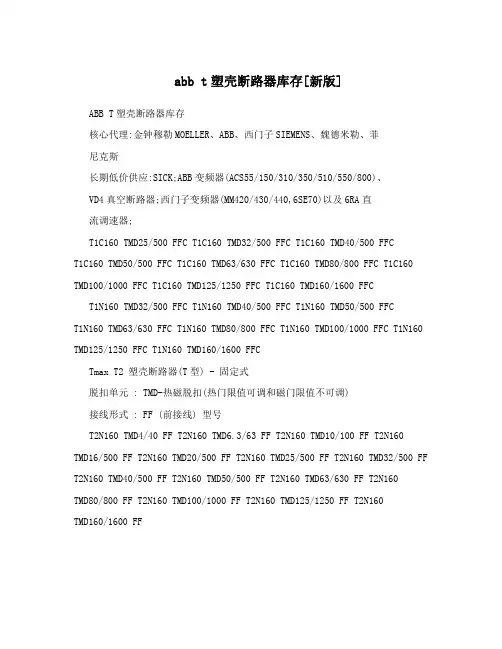

abb t塑壳断路器库存[新版]ABB T塑壳断路器库存核心代理:金钟穆勒MOELLER、ABB、西门子SIEMENS、魏德米勒、菲尼克斯长期低价供应:SICK;ABB变频器(ACS55/150/310/350/510/550/800)、VD4真空断路器;西门子变频器(MM420/430/440,6SE70)以及6RA直流调速器;T1C160 TMD25/500 FFC T1C160 TMD32/500 FFC T1C160 TMD40/500 FFCT1C160 TMD50/500 FFC T1C160 TMD63/630 FFC T1C160 TMD80/800 FFC T1C160 TMD100/1000 FFC T1C160 TMD125/1250 FFC T1C160 TMD160/1600 FFC T1N160 TMD32/500 FFC T1N160 TMD40/500 FFC T1N160 TMD50/500 FFCT1N160 TMD63/630 FFC T1N160 TMD80/800 FFC T1N160 TMD100/1000 FFC T1N160 TMD125/1250 FFC T1N160 TMD160/1600 FFCTmax T2 塑壳断路器(T型) - 固定式脱扣单元 : TMD-热磁脱扣(热门限值可调和磁门限值不可调)接线形式 : FF (前接线) 型号T2N160 TMD4/40 FF T2N160 TMD6.3/63 FF T2N160 TMD10/100 FF T2N160 TMD16/500 FF T2N160 TMD20/500 FF T2N160 TMD25/500 FF T2N160 TMD32/500 FF T2N160 TMD40/500 FF T2N160 TMD50/500 FF T2N160 TMD63/630 FF T2N160TMD80/800 FF T2N160 TMD100/1000 FF T2N160 TMD125/1250 FF T2N160TMD160/1600 FFT2S160 TMD4/40 FF T2S160 TMD6.3/63 FF T2S160 TMD10/100 FF T2S160 TMD16/500 FF T2S160 TMD20/500 FF T2S160 TMD25/500 FF T2S160 TMD32/500 FF T2S160 TMD40/500 FF T2S160 TMD50/500 FF T2S160 TMD63/630 FF T2S160 TMD80/800 FF T2S160 TMD100/1000 FF T2S160 TMD125/1250 FFT2S160 TMD160/1600 FFT2H160 TMD4/40 FF T2H160 TMD6.3/63 FF T2H160 TMD10/100 FF T2H160 TMD16/500 FF T2H160 TMD20/500 FF T2H160 TMD25/500 FF T2H160 TMD32/500 FF T2H160 TMD40/500 FF T2H160 TMD50/500 FF T2H160 TMD63/630 FF T2H160TMD80/800 FF T2H160 TMD100/1000 FF T2H160 TMD125/1250 FF T2H160TMD160/1600 FFT2L160 TMD4/40 FF T2L160 TMD6.3/63 FF T2L160 TMD10/100 FF T2L160 TMD16/500 FF T2L160 TMD20/500 FF T2L160 TMD25/500 FF T2L160 TMD32/500 FF T2L160 TMD40/500 FF T2L160 TMD50/500 FF T2L160 TMD63/630 FF T2L160TMD80/800 FFT2L160 TMD100/1000 FF T2L160 TMD125/1250 FF T2L160 TMD160/1600 FF Tmax T3 塑壳断路器(T型) - 固定式脱扣单元 : TMD-热磁脱扣(热门限值可调和磁门限值不可调)接线形式 : FF (前接线) 型号T3N250 TMD63/630 FF T3N250 TMD80/800 FF T3N250 TMD100/1000 FF T3N250 TMD125/1250 FF T3N250 TMD160/1600 FF T3N250 TMD200/2000 FF T3N250TMD250/2500 FFT3S250 TMD63/630 FF T3S250 TMD80/800 FF T3S250 TMD100/1000 FF T3S250 TMD125/1250 FF T3S250 TMD160/1600 FF T3S250 TMD200/2000 FF T3S250TMD250/2500 FFTmax T4 塑壳断路器(T型) - 固定式脱扣单元 : TMA-热磁脱扣(热磁门限值可调)接线形式 : FF (前接线) 型号T4N250 TMA100/500-1000 FF T4N250 TMA125/625-1250 FF T4N250TMA160/800-1600 FF T4N250 TMA200/1000-2000 FF T4N250 TMA250/1250-2500 FF T4S250 TMA100/500-1000 FF T4S250 TMA125/625-1250 FF T4S250TMA160/800-1600 FF T4S250 TMA200/1000-2000 FF T4S250 TMA250/1250-2500 FF T4H250 TMA100/500-1000 FF T4H250 TMA125/625-1250 FF T4H250TMA160/800-1600 FF T4H250 TMA200/1000-2000 FF T4H250 TMA250/1250-2500 FF T4L250 TMA100/500-1000 FF T4L250 TMA125/625-1250 FF T4L250TMA160/800-1600 FF T4L250 TMA200/1000-2000 FF T4L250 TMA250/1250-2500 FF T4V250 TMA100/500-1000 FF T4V250 TMA125/625-1250 FFT4V250 TMA160/800-1600 FF T4V250 TMA200/1000-2000 FF T4V250TMA250/1250-2500 FFTmax T5 塑壳断路器(T型) - 固定式脱扣单元 : TMA-热磁脱扣(热磁门限值可调)接线形式 : FF (前接线) 型号T5N400 TMA320/1600-3200 FF T5N400 TMA400/2000-4000 FF T5N630TMA500/2500-5000 FFT5S400 TMA320/1600-3200 FF T5S400 TMA400/2000-4000 FF T5S630TMA500/2500-5000 FFT5H400 TMA320/1600-3200 FF T5H400 TMA400/2000-4000 FF T5H630TMA500/2500-5000 FFT5L400 TMA320/3150-3200 FF T5L400 TMA400/2000-4000 FF T5L630TMA500/2500-5000 FFT5V400 TMA320/3150-3200 FF T5V400 TMA400/2000-4000 FF T5V630TMA500/2500-5000 FFTmax T2 塑壳断路器(T型) - 固定式脱扣单元 : 电子脱扣器接线形式 : FF (前接线) 型号T2N160 PR221DS-LSI R10 FF T2N160 PR221DS-LSI R25 FF T2N160 PR221DS-LSI R63 FF T2N160 PR221DS-LSI R100 FF T2N160 PR221DS-LSI R160 FF T2S160 PR221DS-LSI R10 FF T2S160 PR221DS-LSI R25 FF T2S160 PR221DS-LSI R63 FF T2S160 PR221DS-LSI R100 FF T2S160 PR221DS-LSI R160 FF T2H160 PR221DS-LSI R10 FF T2H160 PR221DS-LSI R25 FF T2H160 PR221DS-LSI R63 FF T2H160 PR221DS-LSI R100 FF T2H160 PR221DS-LSI R160 FF T2L160 PR221DS-LSI R10 FF T2L160 PR221DS-LSI R25 FF T2L160 PR221DS-LSI R63 FF T2L160 PR221DS-LSI R100 FFT2L160 PR221DS-LSI R160 FFTmax T4 塑壳断路器(T型) - 固定式脱扣单元 : 电子脱扣器接线形式 : FF (前接线) 型号T4N250 PR221DS-LSI R100 FF T4N250 PR221DS-LSI R160 FF T4N250PR221DS-LSI R250 FF T4N250 PR222DS/P-LSI R100 FF T4N250 PR222DS/P-LSIR160 FF T4N250 PR222DS/P-LSI R250 FF T4N250 PR222DS/P-LSIG R100 FFT4N250 PR222DS/P-LSIG R160 FF T4N250 PR222DS/P-LSIG R250 FF T4S250 PR221DS-LSI R100 FF T4S250 PR221DS-LSI R160 FF T4S250PR221DS-LSI R250 FF T4S250 PR222DS/P-LSI R100 FF T4S250 PR222DS/P-LSIR160 FF T4S250 PR222DS/P-LSI R250 FF T4S250 PR222DS/P-LSIG R100 FFT4S250 PR222DS/P-LSIG R160 FF T4S250 PR222DS/P-LSIG R250 FF T4H250 PR221DS-LSI R100 FFT4H250 PR221DS-LSI R160 FF T4H250 PR221DS-LSI R250 FF T4H250PR222DS/P-LSI R100 FF T4H250 PR222DS/P-LSI R160 FF T4H250 PR222DS/P-LSI R250 FF T4H250 PR222DS/P-LSIG R100 FF T4H250 PR222DS/P-LSIG R160 FFT4H250 PR222DS/P-LSIG R250 FFT4L250 PR221DS-LSI R100 FF T4L250 PR221DS-LSI R160 FF T4L250PR221DS-LSI R250 FF T4L250 PR222DS/P-LSI R100 FF T4L250 PR222DS/P-LSIR160 FF T4L250 PR222DS/P-LSI R250 FF T4L250 PR222DS/P-LSIG R100 FFT4L250 PR222DS/P-LSIG R160 FF T4L250 PR222DS/P-LSIG R250 FF T4V250 PR221DS-LSI R100 FF T4V250 PR221DS-LSI R160 FF T4V250PR221DS-LSI R250 FF T4V250 PR222DS/P-LSI R100 FF T4V250 PR222DS/P-LSIR160 FF T4V250 PR222DS/P-LSI R250 FF T4V250 PR222DS/P-LSIG R100 FFT4V250 PR222DS/P-LSIG R160 FF T4V250 PR222DS/P-LSIG R250 FF Tmax T5 塑壳断路器(T型) - 固定式脱扣单元 : 电子脱扣器接线形式 : FF (前接线) 型号T5N400 PR221DS-LSI R320 FF T5N400 PR221DS-LSI R400 FF T5N400PR222DS/P-LSI R320 FF T5N400 PR222DS/P-LSI R400 FF T5N400 PR222DS/P-LSIG R320 FF T5N400 PR222DS/P-LSIG R400 FFT5N630 PR221DS-LSI R630 FF T5N630 PR222DS/P-LSI R630 FF T5N630PR222DS/P-LSIG R630 FFT5S400 PR221DS-LSI R320 FF T5S400 PR221DS-LSI R400 FF T5S400PR222DS/P-LSI R320 FF T5S400 PR222DS/P-LSI R400 FF T5S400 PR222DS/P-LSIG R320 FF T5S400 PR222DS/P-LSIG R400 FFT5S630 PR221DS-LSI R630 FF T5S630 PR222DS/P-LSI R630 FF T5S630PR222DS/P-LSIG R630 FFT5H400 PR221DS-LSI R320 FF T5H400 PR221DS-LSI R400 FF T5H400PR222DS/P-LSI R320 FFT5H400 PR222DS/P-LSI R400 FF T5H400 PR222DS/P-LSIG R320 FF T5H400PR222DS/P-LSIG R400 FFT5H630 PR221DS-LSI R630 FF T5H630 PR222DS/P-LSI R630 FF T5H630PR222DS/P-LSIG R630 FFT5L400 PR221DS-LSI R320 FF T5L400 PR221DS-LSI R400 FF T5L400PR222DS/P-LSI R320 FF T5L400 PR222DS/P-LSI R400 FF T5L400 PR222DS/P-LSIG R320 FF T5L400 PR222DS/P-LSIG R400 FFT5L630 PR221DS-LSI R630 FF T5L630 PR222DS/P-LSI R630 FF T5L630PR222DS/P-LSIG R630 FFT5V400 PR221DS-LSI R320 FF T5V400 PR221DS-LSI R400 FF T5V400PR222DS/P-LSI R320 FF T5V400 PR222DS/P-LSI R400 FF T5V400 PR222DS/P-LSIG R320 FF T5V400 PR222DS/P-LSIG R400 FFT5V630 PR221DS-LSI R630 FF T5V630 PR222DS/P-LSI R630 FF T5V630PR222DS/P-LSIG R630 FFTmax T6 塑壳断路器(T型) - 固定式脱扣单元 : TMA-热磁脱扣(热磁门限值可调)接线形式 : FF (前接线) 型号T6N630 TMA630/3150-6300 FF T6N800 TMA800/4000-8000 FFT6S630 TMA630/3150-6300 FF T6S800 TMA800/4000-8000 FFT6H630 TMA630/3150-6300 FF T6H800 TMA800/4000-8000 FFTmax T6 塑壳断路器(T型) - 固定式脱扣单元 : 电子脱扣器接线形式 : FF (前接线) 型号T6N630 PR221DS-LSI R630 FF T6N630 PR222DS/P-LSI R630 FF T6N630PR222DS/P-LSIG R630 FFT6N800 PR221DS-LSI R800 FF T6N800 PR222DS/P-LSI R800 FF T6N800PR222DS/P-LSIG R800 FFT6S630 PR221DS-LSI R630 FF T6S630 PR222DS/P-LSI R630 FF T6S630PR222DS/P-LSIG R630 FFT6S800 PR221DS-LSI R800 FF T6S800 PR222DS/P-LSI R800 FF T6S800PR222DS/P-LSIG R800 FFT6H630 PR221DS-LSI R630 FF T6H630 PR222DS/P-LSI R630 FF T6H630PR222DS/P-LSIG R630 FFT6H800 PR221DS-LSI R800 FF T6H800 PR222DS/P-LSI R800 FF T6H800PR222DS/P-LSIG R800 FFT7手动型塑壳断路器 S 性能水平 - 固定式单价包括 :1.固定式断路器本体2.脱扣器- PR231/P-I / LSI- PR232/P-LSI- PR331/P-LSIG- PR332/P-LI / LSI / LSIG型号T7S800 PR231/P-LSI R800 FF T7S800 PR232/P-LSI R800 FFT7S800 PR331/P-LSIG R800 FF T7S800 PR332/P-LI R800 FF T7S800PR332/P-LSI R800 FF T7S800 PR332/P-LSIG R800 FFT7S1000 PR231/P-LSI R1000 FF T7S1000 PR232/P-LSI R1000 FFT7S1000 PR331/P-LSIG R1000 FF T7S1000 PR332/P-LI R1000 FF T7S1000 PR332/P-LSI R1000 FF T7S1000 PR332/P-LSIG R1000 FFT7S1250 PR231/P-LSI R1250 FF T7S1250 PR232/P-LSI R1250 FFT7S1250 PR331/P-LSIG R1250 FF T7S1250 PR332/P-LI R1250 FF T7S1250 PR332/P-LSI R1250 FF T7S1250 PR332/P-LSIG R1250 FFT7S1600 PR231/P-LSI R1600 FF T7S1600 PR232/P-LSI R1600 FFT7S1600 PR331/P-LSIG R1600 FF T7S1600 PR332/P-LI R1600 FF T7S1600 PR332/P-LSI R1600 FFT7S1600 PR332/P-LSIG R1600 FFT7手动型塑壳断路器 H 性能水平 - 固定式单价包括 :1.固定式断路器本体2.脱扣器- PR231/P-I / LSI- PR232/P-LSI- PR331/P-LSIG- PR332/P-LI / LSI / LSIG型号T7H800 PR231/P-LSI R800 FF T7H800 PR232/P-LSI R800 FFT7H800 PR331/P-LSIG R800 FF T7H800 PR332/P-LI R800 FF T7H800PR332/P-LSI R800 FF T7H800 PR332/P-LSIG R800 FFT7H1000 PR231/P-LSI R1000 FF T7H1000 PR232/P-LSI R1000 FFT7H1000 PR331/P-LSIG R1000 FF T7H1000 PR332/P-LI R1000 FF T7H1000 PR332/P-LSI R1000 FFT7H1000 PR332/P-LSIG R1000 FFT7H1250 PR231/P-LSI R1250 FF T7H1250 PR232/P-LSI R1250 FFT7H1250 PR331/P-LSIG R1250 FF T7H1250 PR332/P-LI R1250 FF T7H1250 PR332/P-LSI R1250 FF T7H1250 PR332/P-LSIG R1250 FFT7H1600 PR231/P-LSI R1600 FF T7H1600 PR232/P-LSI R1600 FFT7H1600 PR331/P-LSIG R1600 FF T7H1600 PR332/P-LI R1600 FF T7H1600 PR332/P-LSI R1600 FF T7H1600 PR332/P-LSIG R1600 FFT7手动型塑壳断路器 L 性能水平 - 固定式单价包括 :1.固定式断路器本体2.脱扣器- PR231/P-I / LSI- PR232/P-LSI- PR331/P-LSIG- PR332/P-LI / LSI / LSIG型号T7L800 PR231/P-LSI R800 FF T7L800 PR232/P-LSI R800 FFT7L800 PR331/P-LSIG R800 FF T7L800 PR332/P-LI R800 FF T7L800PR332/P-LSI R800 FF T7L800 PR332/P-LSIG R800 FFT7L1000 PR231/P-LSI R1000 FF T7L1000 PR232/P-LSI R1000 FFT7L1000 PR331/P-LSIG R1000 FF T7L1000 PR332/P-LI R1000 FF T7L1000 PR332/P-LSI R1000 FF T7L1000 PR332/P-LSIG R1000 FFT7L1250 PR231/P-LSI R1250 FF T7L1250 PR232/P-LSI R1250 FFT7L1250 PR331/P-LSIG R1250 FF T7L1250 PR332/P-LI R1250 FF T7L1250 PR332/P-LSI R1250 FF T7L1250 PR332/P-LSIG R1250 FFT7L1600 PR231/P-LSI R1600 FF T7L1600 PR232/P-LSI R1600 FFT7L1600 PR331/P-LSIG R1600 FF T7L1600 PR332/P-LI R1600 FFT7L1600 PR332/P-LSI R1600 FF T7L1600 PR332/P-LSIG R1600 FFT7M电动型塑壳断路器 S 性能水平 - 固定式单价包括 :1.固定式断路器本体2.脱扣器- PR231/P-I / LSI- PR232/P-LSI- PR331/P-LSIG- PR332/P-LI / LSI / LSIG型号T7S800M PR231/P-LSI R800 FF T7S800M PR232/P-LSI R800 FFT7S800M PR331/P-LSIG R800 FF T7S800M PR332/P-LI R800 FF T7S800M PR332/P-LSI R800 FF T7S800M PR332/P-LSIG R800 FFT7S1000M PR231/P-LSI R1000 FF T7S1000M PR232/P-LSI R1000 FFT7S1000M PR331/P-LSIG R1000 FF T7S1000M PR332/P-LI R1000 FFT7S1000M PR332/P-LSI R1000 FF T7S1000M PR332/P-LSIG R1000 FFT7S1250M PR231/P-LSI R1250 FF T7S1250M PR232/P-LSI R1250 FFT7S1250M PR331/P-LSIG R1250 FF T7S1250M PR332/P-LI R1250 FF T7S1250M PR332/P-LSI R1250 FF T7S1250M PR332/P-LSIG R1250 FFT7S1600M PR231/P-LSI R1600 FF T7S1600M PR232/P-LSI R1600 FFT7S1600M PR331/P-LSIG R1600 FFT7S1600M PR332/P-LI R1600 FF T7S1600M PR332/P-LSI R1600 FF T7S1600M PR332/P-LSIG R1600 FFT7M电动型塑壳断路器 H 性能水平 - 固定式单价包括 :1.固定式断路器本体2.脱扣器- PR231/P-I / LSI- PR232/P-LSI- PR331/P-LSIG- PR332/P-LI / LSI / LSIG型号T7H800M PR231/P-LSI R800 FF T7H800M PR232/P-LSI R800 FFT7H800M PR331/P-LSIG R800 FF T7H800M PR332/P-LI R800 FF T7H800MPR332/P-LSI R800 FF T7H800M PR332/P-LSIG R800 FFT7H1000M PR231/P-LSI R1000 FF T7H1000M PR232/P-LSI R1000 FFT7H1000M PR331/P-LSIG R1000 FFT7H1000M PR332/P-LI R1000 FF T7H1000M PR332/P-LSI R1000 FF T7H1000M PR332/P-LSIG R1000 FFT7H1250M PR231/P-LSI R1250 FF T7H1250M PR232/P-LSI R1250 FFT7H1250M PR331/P-LSIG R1250 FF T7H1250M PR332/P-LI R1250 FF T7H1250M PR332/P-LSI R1250 FF T7H1250M PR332/P-LSIG R1250 FFT7H1600M PR231/P-LSI R1600 FF T7H1600M PR232/P-LSI R1600 FFT7H1600M PR331/P-LSIG R1600 FFT7H1600M PR332/P-LI R1600 FF T7H1600M PR332/P-LSI R1600 FF T7H1600M PR332/P-LSIG R1600 FFT7M电动型塑壳断路器 L 性能水平 - 固定式单价包括 :1.固定式断路器本体2.脱扣器- PR231/P-I / LSI- PR232/P-LSI- PR331/P-LSIG- PR332/P-LI / LSI / LSIG型号T7L800M PR231/P-LSI R800 FF T7L800M PR232/P-LSI R800 FFT7L800M PR331/P-LSIG R800 FF T7L800M PR332/P-LI R800 FF T7L800MPR332/P-LSI R800 FF T7L800M PR332/P-LSIG R800 FFT7L1000M PR231/P-LSI R1000 FF T7L1000M PR232/P-LSI R1000 FFT7L1000M PR331/P-LSIG R1000 FFT7L1000M PR332/P-LI R1000 FF T7L1000M PR332/P-LSI R1000 FF T7L1000M PR332/P-LSIG R1000 FFT7L1250M PR231/P-LSI R1250 FF T7L1250M PR232/P-LSI R1250 FFT7L1250M PR331/P-LSIG R1250 FF T7L1250M PR332/P-LI R1250 FF T7L1250M PR332/P-LSI R1250 FF T7L1250M PR332/P-LSIG R1250 FFT7L1600M PR231/P-LSI R1600 FF T7L1600M PR232/P-LSI R1600 FFT7L1600M PR331/P-LSIG R1600 FF T7L1600M PR332/P-LI R1600 FF T7L1600M PR332/P-LSI R1600 FF T7L1600M PR332/P-LSIG R1600 FF。
ABB断路器介绍一、高压断路器1.真空断路器VD4系列1.1固定式VD4真空断路器VD4 12.06.251.2手车式VD4真空断路器VD4/Z 12.06.25参数说明：12—额定电压等级12KV06—额定电流630A 额定电流范围630~2500A25—额定开断能力25KA 31.5KA 40KAVD4 断路器使用在配电系统中，可适用于控制和保护电缆、架空线、变压器、马达、发电机和电容器组。
2.六氟化硫断路器HD4 12~40.5 630~3600 16~50额定电压等级12~40.5KV额定电流630~3600A额定开断能力16~50KA3.真空断路器和六氟化硫断路器特点1.真空断路器较相应六氟化硫断路器价格便宜.2.真空断路器较相应六氟化硫断路器机械寿命和电气寿命长.3.真空断路器投切时,容易产生重燃,而六氟化硫可以做的比较好4.12KV系统中大都采用真空断路器,而40.5KV以上大都采用六氟化硫断路器.二、低压断路器1、框架断路器Emax系列E系列型号案例：E1B PR111/P-LI R 1250 3P W HRE1—框架号码，框架电流E1 1250A、E2 2500A、E3 3200A、E4 4000A、E6 6300A B—额定分断能力40~130KAPR111/P-LI—脱扣器保护种类过载长延时脱扣保护（L）短路短延时脱扣保护（S）"短路瞬时脱扣保护（I）接地故障脱扣保护（G）1250—脱扣器额定电流250~6300A3P—3极W—抽出式HR—水平后接线方式E系列主要特征Emax 系列的断路器提供 PR121/P、PR122/P 及 PR123/P 三种电子脱扣器，适用于交流系统。
基本型 PR121/P 提供整套的标准保护功能和一个完善友好的用户界面。
依靠 LED 显示器，它能区别故障脱扣的种类。
PR122/P 和 PR123/P 采用了新的模块化结构概念，根据设计和用户的要求，可实现一套集完整的保护、准确的测量、信号指示或者对话功能为一体的断路器。
