ABB框架断路器PR112脱扣器(CN)说明书

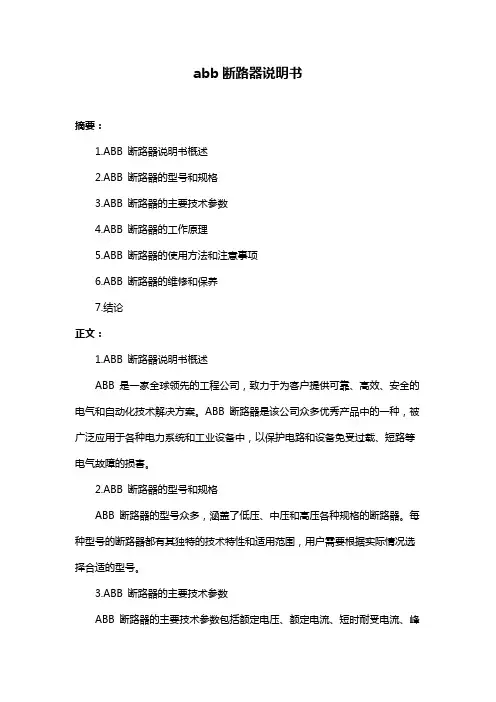

abb断路器说明书摘要：1.ABB 断路器说明书概述2.ABB 断路器的型号和规格3.ABB 断路器的主要技术参数4.ABB 断路器的工作原理5.ABB 断路器的使用方法和注意事项6.ABB 断路器的维修和保养7.结论正文：1.ABB 断路器说明书概述ABB 是一家全球领先的工程公司，致力于为客户提供可靠、高效、安全的电气和自动化技术解决方案。

ABB 断路器是该公司众多优秀产品中的一种，被广泛应用于各种电力系统和工业设备中，以保护电路和设备免受过载、短路等电气故障的损害。

2.ABB 断路器的型号和规格ABB 断路器的型号众多，涵盖了低压、中压和高压各种规格的断路器。

每种型号的断路器都有其独特的技术特性和适用范围，用户需要根据实际情况选择合适的型号。

3.ABB 断路器的主要技术参数ABB 断路器的主要技术参数包括额定电压、额定电流、短时耐受电流、峰值耐受电流等。

这些参数决定了断路器的电气性能和保护能力，用户在选型时需要仔细考虑。

4.ABB 断路器的工作原理ABB 断路器的工作原理是利用断路器内部的开关设备，在检测到电路中出现过载或短路等故障时，迅速切断电源，以保护电路和设备不受损害。

断路器在正常工作状态下是闭合的，当电路中出现故障时，会自动跳闸断开电源。

5.ABB 断路器的使用方法和注意事项在使用ABB 断路器时，用户需要按照产品说明书的要求进行安装和接线。

同时，要确保断路器在工作过程中能够正常散热，避免因其过热而损坏。

在使用过程中，还应注意定期检查断路器的工作状态，发现异常及时处理。

6.ABB 断路器的维修和保养为了确保ABB 断路器的长期稳定运行，用户需要定期对其进行维修和保养。

维修时，应由专业人员进行，并使用原厂配件。

保养时，应注意清洁和润滑断路器的运动部件，以保证其正常工作。

7.结论总的来说，ABB 断路器是一种性能优良的电气保护设备，广泛应用于各种电力系统和工业设备中。

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有 两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、 过载保护值，具体设置方法如下:_/ L过流调节 旋钮< ____ J、ABB 塑壳断路器过流、过载旋钮设置说明:1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ,从 MIN — MED — MAX 共有9个档位，档位对应值 如下:MIN （ 1）档一2000A; （2）档一2250A; （3）档一2500A; （4）档—2750A;MED (5)档一3000A; ( 6)档一3250A; (7)档一3500A;(8)MINMIN/ln400A过载调节 旋钮_______________）档一3750A;MAX (9)档一4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN (1)档一280A; (2)档一295A; (3)档一310A; (4)档—325A;MED (5)档一340A; (6)档一355A; ( 7)档一370A; (8)档一385A;MAX (9)档一400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流lu、额定电流le、额定电流整定值Ir的含义是什么？•框架电流lu:又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

*额定工作电流le：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

*额定电流整定值Ir:这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

ABB 保护脱扣器及脱扣曲线 PR122/P时间：2012/7/21 10:32:00分享到：新浪微博腾讯微博 QQ空间人人网复制网址收藏夹更多特性PR122/P 是一种基于微处理器设计和 DSP 技术的一种成熟而灵活的保护系统。

并装有可选性内部PR120/D-M 对话单元，可实现基于 Modbus？协议的智能保护、测量和通讯。

通过 PR120/D-M，PR122/P 也可被连接到 ABB EP010 Fieldbus plug 适配器上，可实现与不同网络之间进行联接。

例：Profibus 和DeviceNet。

新的 PR122/P 是 ABB 在设计保护脱扣器过程中的经验成果。

由于具有宽广的设定范围，因此可使用在任何电气装置的保护上，从配电到电机保护、变压器保护、变频器保护和发电机保护。

使用键盘 (Keyboard) 及液晶显示器来读取资料和编程不仅操作简单，而且相当直观。

为了最方便用户使用，这个界面对 PR122/P 和PR123/P 均通用。

除保护功能外，尚具有电流表及其它功能。

如外加对话、信号、测量和无线通讯单元，便可增加这些附加功能。

根据要求，S 和 G 功能可设定为定时限 (t = k) 或反时限 (允通能量曲线：I2t = k) 接地故障保护可通过连接 PR122/P 到一个外部传感器完成，这个外部传感器安装在变压器星形点与地之间的导体上。

所有保护功能的门限值和脱扣曲线均被存储在一个特殊记忆体内，纵使电源消失亦可保存。

图示1 LED 预报警指示2 LED 报警指示3 背景灯图表显示4 光标向上移动按钮5 光标向下移动按钮6 通过一个外部装置 (PR030/B 供电单元、BT030 无线连接单元以及PR010/T 单元) 来连接或测试脱扣器的测试连接器7 输入数据确认键或页面切换8 退出次级菜单或取消操作键 (ESC)9 额定电流插件10 保护脱扣器的序列号基本的保护功能PR122/P 脱扣器提供以下保护功能(根据脱扣器的类型)：过载保护 (L)选择性短路保护 (S)瞬时短路保护 ( I )接地故障保护 (G)相不平衡保护 (U)超温自我保护 (OT)L和S的热记功能S和G的区域选择功能配外部传感器时的剩余电流保护 (Rc)有外部传感器的SGR保护中性线的设定在PR122/P和PR123/P 中，标准类型的中性线保护电流设定为相保护的 50%，但对于E 1、E 2、E 3、E4/f 和 E6/f 也可设置为100%。

ABB 断路器参数(cānshù)调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节(ti áoji é)旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载(gu òz ài)旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载(f ùz ài)的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应(du ìy ìng)值如下：过流调过载调MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载(guòzài)调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应(duìyìng)值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置(shèzhì)说明三ABB断路器低压(dīyā)断路器的参数详解3.1、空气断路器的框架电流(diànliú)Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架(kuànɡ jià)电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

•额定工作(gōngzuò)电流Ie：指在规定条件下，能保证电器正常工作的电流值。

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有 两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、 过载保护值，具体设置方法如下:_/ L过流调节 旋钮< ____ J、ABB 塑壳断路器过流、过载旋钮设置说明:1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ,从 MIN — MED — MAX 共有9个档位，档位对应值 如下:MIN （ 1）档一2000A; （2）档一2250A; （3）档一2500A; （4）档—2750A;MED (5)档一3000A; ( 6)档一3250A; (7)档一3500A;(8)MINMIN/ln400A过载调节 旋钮_______________）档一3750A;MAX (9)档一4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN (1)档一280A; (2)档一295A; (3)档一310A; (4)档—325A;MED (5)档一340A; (6)档一355A; ( 7)档一370A; (8)档一385A;MAX (9)档一400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流lu、额定电流le、额定电流整定值Ir的含义是什么？•框架电流lu:又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

*额定工作电流le：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

*额定电流整定值Ir:这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

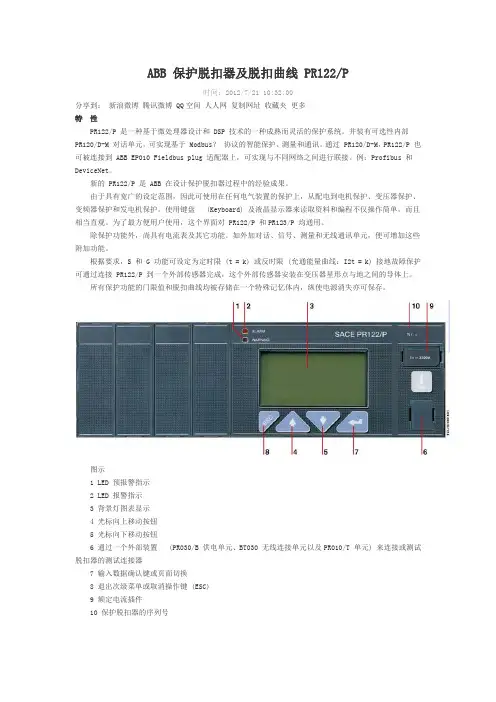

ABB 保护脱扣器及脱扣曲线 PR122/P时间：2012/7/21 10:32:00分享到：新浪微博腾讯微博 QQ空间人人网复制网址收藏夹更多特性PR122/P 是一种基于微处理器设计和 DSP 技术的一种成熟而灵活的保护系统。

并装有可选性内部PR120/D-M 对话单元，可实现基于 Modbus？协议的智能保护、测量和通讯。

通过 PR120/D-M，PR122/P 也可被连接到 ABB EP010 Fieldbus plug 适配器上，可实现与不同网络之间进行联接。

例：Profibus 和DeviceNet。

新的 PR122/P 是 ABB 在设计保护脱扣器过程中的经验成果。

由于具有宽广的设定范围，因此可使用在任何电气装置的保护上，从配电到电机保护、变压器保护、变频器保护和发电机保护。

使用键盘 (Keyboard) 及液晶显示器来读取资料和编程不仅操作简单，而且相当直观。

为了最方便用户使用，这个界面对 PR122/P 和PR123/P 均通用。

除保护功能外，尚具有电流表及其它功能。

如外加对话、信号、测量和无线通讯单元，便可增加这些附加功能。

根据要求，S 和 G 功能可设定为定时限 (t = k) 或反时限 (允通能量曲线：I2t = k) 接地故障保护可通过连接 PR122/P 到一个外部传感器完成，这个外部传感器安装在变压器星形点与地之间的导体上。

所有保护功能的门限值和脱扣曲线均被存储在一个特殊记忆体内，纵使电源消失亦可保存。

图示1 LED 预报警指示2 LED 报警指示3 背景灯图表显示4 光标向上移动按钮5 光标向下移动按钮6 通过一个外部装置 (PR030/B 供电单元、BT030 无线连接单元以及PR010/T 单元) 来连接或测试脱扣器的测试连接器7 输入数据确认键或页面切换8 退出次级菜单或取消操作键 (ESC)9 额定电流插件10 保护脱扣器的序列号基本的保护功能PR122/P 脱扣器提供以下保护功能(根据脱扣器的类型)：过载保护 (L)选择性短路保护 (S)瞬时短路保护 ( I )接地故障保护 (G)相不平衡保护 (U)超温自我保护 (OT)L和S的热记功能S和G的区域选择功能配外部传感器时的剩余电流保护 (Rc)有外部传感器的SGR保护中性线的设定在PR122/P和PR123/P 中，标准类型的中性线保护电流设定为相保护的 50%，但对于E 1、E 2、E 3、E4/f 和 E6/f 也可设置为100%。

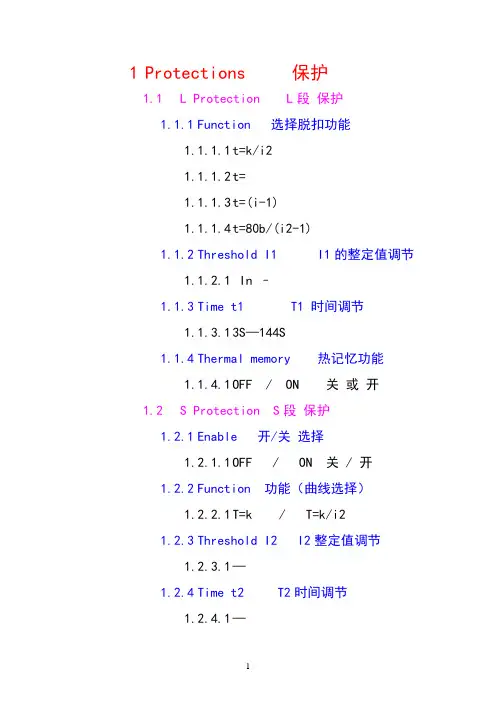

A B B新E型断路器P R调试说明文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]1P r o t e c t i o n s保护1.1LProtectionL段保护1.1.1Function选择脱扣功能1.1.1.1t=k/i21.1.1.2t=0.14b/(i0.02-1)1.1.1.3t=13.5b/(i-1)1.1.1.4t=80b/(i2-1)1.1.2ThresholdI1I1的整定值调节1.1.2.10.40In–1.00In1.1.3Timet1T1时间调节1.1.3.13S—144S1.1.4Thermalmemory热记忆功能1.1.4.1OFF/ON关或开1.2SProtectionS段保护1.2.1Enable开/关选择1.2.1.1OFF/ON关/开1.2.2Function功能（曲线选择）1.2.2.1T=k/T=k/i21.2.3ThresholdI2I2整定值调节1.2.3.10.6In—10.0In1.2.4Timet2T2时间调节1.2.4.10.05S—0.80S1.2.5Zoneselectivity区域选择1.2.5.1OFF/ON关/开1.2.6Selectivitytime时间选择1.2.6.10.04S—0.20S1.2.7StartUpenable起动选择1.2.7.1OFF/ON关/开1.3IProtectionI保护1.3.1Enable开/关选择1.3.1.1OFF/ON关/开1.3.2ThresholdI3整定值调节1.3.2.1 1.5In—15.0In1.3.3StartUpenable起动选择1.3.3.1OFF/ON关/开1.3.4StartUpthreshold起动调节值1.3.4.1 1.5In—15.0In1.3.5StartUptime启动时间1.3.5.10.10S—1.50S1.4GProtectionG保护1.4.1Enable开/关选择1.4.1.1OFF/ON关/开1.4.2Function功能（曲线选择）1.4.2.1T=K/T=K/i21.4.3ThresholdI4整定值调节1.4.3.10.20In—1.00In1.4.4Timet4时间调节1.4.4.10.10S—1.00S1.4.5TripEnable1.4.61.4.6.1OFF/ON1.4.7Zoneselectivity区域选择1.4.7.1OFF/ON1.4.8Selectivitytime选择性时间调节1.4.8.10.04S—0.20S1.4.9StartUpenable起动选择1.4.9.1OFF/ON1.5UProtection相不平衡保护1.5.1Enable功能选择1.5.1.1OFF/ON1.5.1.2ThresholdI65%--90%调节值选择1.5.1.3Timet60.5S—60.0S时间选择1.5.1.4TripEnableOFF/ON1.6TProtection超温保护1.6.1TripenableOFF/ON2Measurements测量2.1Historicals历史记录2.1.1Trip2.1.22.1.3Events事件2.1.4Measurements测量2.1.4.1IMaxI最多电流2.1.4.2Resetmeasures重新测量2.2Peakfactor峰值因数2.3Contactwear触头磨损2.4Waveforms波形3Settings设置3.1CircuitBreaker断路器3.1.1NeutralProtection中性线保护3.1.1.1EnableOFF/ON功能开启3.1.1.2NeutralProtection50%--200%中性线选择3.1.2GroundProtection接地保护3.1.2.1ExternalToroid外置互感器3.1.2.1.1Absent缺省3.1.2.1.2S ourceGroundReturn3.1.2.1.33.1.2.2Toroidsize互感器选择3.1.2.2.1100A—800A3.1.3Unitinstallation模块安装3.1.3.1Install安装3.1.3.2Uninstall卸载3.2MainFrequency频率3.2.150Hz/60Hz3.3Modules模块3.3.1LocalBusUnit本地总线装置3.3.1.1Presence总线选择3.3.1.1.1Absent缺省3.3.1.1.2Present选择目前装置3.4Datalogger数据记录3.4.1EnableOFF/ON功能开启3.4.2Samplingfreq取样频率3.4.2.1600Hz3.4.2.21200Hz3.4.2.32400Hz3.4.2.44800Hz3.4.3Stopevent停止事件3.4.3.1None无3.4.3.2AnyAlarm无报警3.4.3.3LtimingL时间3.4.3.4AnyTrip3.4.3.5Custom3.4.4Stopdelay0.00S—10.00S停车延时3.4.5Restart重新开始3.4.6Stop停止3.5Measurestoretime5min—120min测量时间3.6HarmonicdistOFF/ON谐波检测3.7System系统设置3.7.1Date日期3.7.2Time时间3.7.3Language语言3.7.4Newpassword新的密码3.8Displaycontrast30%显示对比4Test试验4.1CBstatus开关状况4.2Autotest自动测试4.3Triptest(disabled)脱扣测试4.4Zoneselectivity区域选择4.4.1SprotectionS保护4.4.1.1Input输入4.4.1.2ForceOutput开关量输出4.4.1.3ReleaseOutput模拟量输出4.4.2GprotectionG保护4.4.2.1Input输入4.4.2.2ForceOutput4.4.2.3ReleaseOutput 5About5.1Protectionunit保护单元5.2CircuitBreaker线路开关E型断路器PR122脱扣器调试说明书。

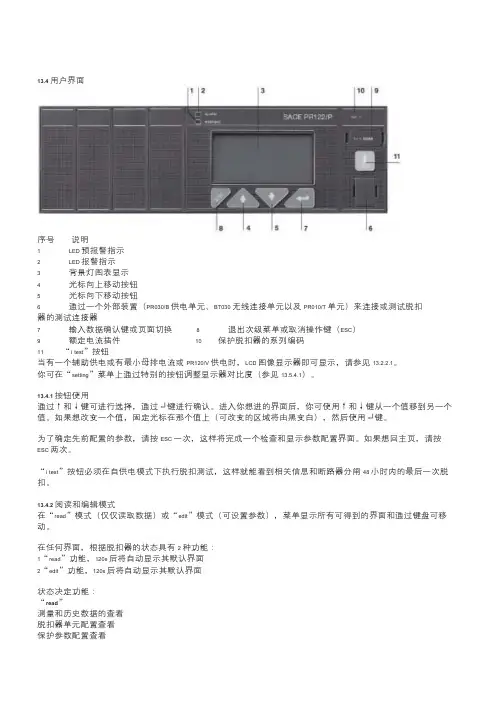

13.4 用户界面序号说明1 LED 预报警指示2 LED 报警指示3 背景灯图表显示4光标向上移动按钮5光标向下移动按钮6 通过一个外部装置（PR030/B 供电单元、BT030 无线连接单元以及PR010/T 单元）来连接或测试脱扣器的测试连接器7输入数据确认键或页面切换8 退出次级菜单或取消操作键（ESC）9 额定电流插件10 保护脱扣器的系列编码11 “i test”按钮当有一个辅助供电或有最小母排电流或PR120/V 供电时，LCD 图像显示器即可显示，请参见13.2.2.1。

你可在“setting”菜单上通过特别的按钮调整显示器对比度（参见13.5.4.1）。

13.4.1 按钮使用通过↑和↓键可进行选择，通过键进行确认。

进入你想进的界面后，你可使用↑和↓键从一个值移到另一个值。

如果想改变一个值，固定光标在那个值上（可改变的区域将由黑变白），然后使用键。

为了确定先前配置的参数，请按ESC 一次，这样将完成一个检查和显示参数配置界面。

如果想回主页，请按ESC 两次。

“i test”按钮必须在自供电模式下执行脱扣测试，这样就能看到相关信息和断路器分闸48 小时内的最后一次脱扣。

13.4.2 阅读和编辑模式在“read”模式（仅仅读取数据）或“edit”模式（可设置参数），菜单显示所有可得到的界面和通过键盘可移动。

在任何界面，根据脱扣器的状态具有2 种功能：1“read”功能，120s 后将自动显示其默认界面2“edit”功能，120s 后将自动显示其默认界面状态决定功能：“read”测量和历史数据的查看脱扣器单元配置查看保护参数配置查看“edit”“read”模式下的任何事情脱扣器单元配置保护参数配置脱扣器单元测试功能在可编辑的界面按键可进入“edit”模式，当然需要输入密码。

键盘使用方法如下：键盘功能界面间移动，菜单间移动，改变参数值结束设置阶段和确认结果，选择菜单从默认界面进入菜单，可回前一个界面和回到默认界面，退出参数设置阶段和取消变化在自供电模式，断路器分闸48 小时内可激活显示器。
