A B B断路器的联锁讲座日期：2009年11月12日时间：16：00-18：00地点：大炼油会议室授课人：吴新智本节技术课主要分三个部分讲述以下内容。
第一部分：根据ABB断路器控制回路二次图讲述断路器合分闸原理及断路器防跳原理。
第二部分：ABB断路器的联锁。
第三部分：现场就ABB断路器操作的学习。
具体学习：第一部分：ABB断路器合分闸原理及断路器防跳原理1、合闸闭锁：只有当断路器在试验位置或在工作位置时，断路器才能合闸。
如下图：当断路器分位，S3（21-22）接点闭合，只有当断路器在试验位置时S8(43-44)接点闭合或在工作位置S9(43-44)接点闭合，此时合闸闭锁脱扣器Y1两端才可以加上直流220V的电压，使本身接点S2(0-2) 闭合,接通合闸回路。
除以上两种情况外，合闸回路无法接通。
2.断路器合闸:简单的说就是将断路器合闸脱扣器Y3两端加上直流220V的电压即可完成合闸.如下图：当220V的电压加在V3上时，VD4手车内部K0(1-2)接点闭合---S1(13-14) 接点闭合---S3(31-32) 接点闭合—S2(0-2) 接点闭合,此时就将220V的电压加在合闸脱扣器Y3两端，即完成了VD4手车的合闸。
当VD4手车内部合闸回路导通时，可完成以下操作：a:断路器就地合闸：给上电解锁钥匙--就地/远方切换开关SM302切至就地位---分合闸开关SM301解锁并切至合闸位即完成就地合闸。
b:断路器遥控合闸：给上电解锁钥匙---就地/远方切换开关SM302切至远方位---在ECS上合闸即完成遥控合闸.3、断路器分闸:简单的说就是将断路器分闸脱扣器Y2两端加上直流220V的电压即可完成分闸.如下图：当220V的电压加在V2上时， VD4手车内部S4(13-14) 接点闭合,此时就将220V的电压加在分闸脱扣器Y2两端，即完成了VD4手车的分闸。
当VD4手车内部分闸回路导通时，可完成以下操作a: 断路器就地分闸：给上电解锁钥匙---分合闸开关SM301解锁并切至分闸位即完成就地分闸b:断路器遥控分闸：给上电解锁钥匙---就地/远方切换开关SM302切至远方位---在ECS上分闸即完成遥控分闸.c:保护跳闸：当继电保护动作，跳闸出口时，断路器分闸.d:手动跳闸：直接捅VD4手车上的分闸按钮，断路器分闸.4、断路器防跳：防跳简单的说就是防止断路器连续不停的跳、合。
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
3号机6kV开关柜部分二次图总结（学习总结，仅供参考）30BCA、30BBE、30BBA、30BDA段已梳理，30BEA段暂未梳理。
运行二处三值XX6kV开关柜二次原理图总结二次原理图的使用功能1、厦门ABB中压电气安全柜配发的二次原理图是旨在相关工作人员进行中压柜的学习时有助于了解柜体内部二次回路的接线情况，相关继电保护接线情况及动作条件，以及相关技术人员学习此柜的有效参考文件。
2、ABB中压开关柜的机械连锁1)只有断路器和接地开关在分闸位置时，小车开关才能从试验位置移至工作位置；2)只有断路器在分闸位置时，小车开关才能从工作位置移至试验位置；3)只有小车开关已完全咬合在试验或工作位置时，断路器才能合闸；4)小车开关在试验或工作位置而没有控制电压时，断路器不能合闸，仅能手动分闸；5)小车开关在工作位置时，控制线插头被锁定，不能拔出；6)只有小车开关在试验或移出位置时，接地开关才能合闸；7)接地开关在合闸时，小车开关不能从试验位置移至工作位置；8)只有接地开关在合闸时，电缆室柜门才能打开且只有关闭电缆室柜门后，接地开关才能分闸；9)在某些回路的小车开关或接地开关操作机构上设置闭锁电磁铁，实现电气闭锁功能（如：母线带电时，母线接地开关不能进行合闸操作）。
目录第一章 30BCA母线 (5)第一节 30BCA母线至30BBA/30BBC出线开关（30BCA01柜） (7)第二节 30BCA至40BCC出线开关（30BCA02柜） (9)第三节 30BCA母线PT柜（30BCA03柜） (11)第四节30BCA母线电源进线开关（30BCA04柜） (12)第五节启动变低压侧PT柜（30BCA05柜） (14)第六节30BCA燃弧故障系统原理图 (14)第二章高厂变母线段 (16)1、30BBE向30BBA母线供电开关（30BBE01柜） (16)2、30BBE母线PT柜（30BBE02柜） (19)第三章正常供电系统30BBA母线 (20)第一节 30BBA母线备用电源进线开关（30BBA01柜，30BBC01） (22)第二节30BBA母线PT柜（30BBA02柜，30BBA00GT510） (24)第三节 30BBA带差动保护电动机（30BBA03柜，30LAC11AP001） (26)第四节 30BBA向30BDA供电开关（30BBA04柜） (28)第五节备用柜（30BBA05柜，备用） (30)第六节 UMA低厂变30BFT12（30BBA06柜，30BFT12） (31)第七节 5号主给水泵电机（30BBA07柜，30LAC15AP001） (33)第八节核岛低厂变（30BBA08柜，30BFT11） (34)第九节闭式水泵电机柜（30BBA09柜，30PGB11AP001） (36)第十节备用柜（30BBA10柜） (38)第十一节备用柜（30BBA11柜） (38)第十二节30BBA母线中性点接地变柜（30BBA12柜，30BHV11） (39)第十三节主冷却剂循环泵电动机II转速柜（30BBA13柜，30JEB30AP001） (41)第十四节 30BBA母线核级PT柜（30BBA14柜，30BBA00GT520） (43)第十五节主泵电动机I速（30BBA15柜，30JEB30AP001） (44)第十六节核岛控制保护系统低厂变（30BBA16柜，30BFT13） (46)第十七节30BBA向30BEA供电开关（30BBA17柜，30BEA00GS001） (48)第十八节凝结水泵电动机（30BBA18柜，30LCB11AP001） (50)第十九节净凝结水泵电动机（30BBA19柜，30LDF32AP001） (52)第二十节 30BBA母线工作电源进线开关（30BBA20柜，30BBE01） (54)第二十一节30BBA燃弧故障系统原理图 (56)第二十二节30BBA断路器失灵保护系统原理图（图纸有误） (57)第四章正常运行可靠供电系统30BDA (58)第一节 30BDA母线工作电源进线开关（30BDA01柜，30BBA04） (60)第二节常规岛正常可靠供电低厂变30BMT51（30BDA02柜，30BMT51） (62)第三节UKA厂房通风电动机（30BDA03柜，30KLE10AH001KN01） (63)第四节冷冻机电动机（30BDA04柜，30QKM01AH010） (65)第五节冷冻机电动机（30BDA05柜，30QKM01AH020） (67)第六节备用（30BDA06柜） (67)第七节核岛正常可靠供电系统低厂变（30BDA07柜，30BMT52） (67)第八节30BDA母线电压互感器（30BDA08柜，30BDA00GT510） (68)第九节 UBN厂房正常可靠供电低厂变30BMT53（30BDA09，30BMT53） (69)第十节大容量补给水泵及硼控制泵电动机（30BDA10柜，30KBA30AP001） (70)第十一节控制室电子设备间空调电动机（30BDA11柜，30SAC50AH001KN01） (71)第十二节辅助给水泵电机（30BDA12柜，30LAJ10AP001） (72)第十三节备用（30BDA13柜） (74)第十四节30BDA母线柴油发电机电源进线开关（30BDA14柜，30XKA50） (76)第十五节30BDA燃弧故障系统原理图 (78)第十六节30BDA断路器失灵保护系统原理图 (79)第一章 30BCA/30BCB母线启动变30BCT03带两段6kV母线，每段母线各有5个ABB生产的6.3kV中压安全柜，具30BCA母线220V直流控制电源和交流加热器回路220V直流控制电源：来自30BVJ和30BVK母线的直流电，通过直流控制电源选择开关S101->220V直流控制电源小母线；220V交流电源：来自30BFG母线的交流电，通过微型空开SM91->220V交流电源小母线；第一节 30BCA母线至30BBA/30BBC出线开关（30BCA01柜）ABB图号：LYG-3-D409-52-EE-400001-DG-3012-S1.1 测量、保护输入回路电流互感器TAL1：测量回路，A相电流接到电流继电器K40（用于电气柜风机的启停控制），B相接到就地电流表PA；电流互感器TAL2：保护回路，A、B、C三相电流接到综合保护继电器F11；电流互感器TAL3：备用；电流互感器TAL4：保护回路，A、B、C三相电流接到高备变分支保护屏30CHC03（保护）；电流互感器TAN1：保护回路，零序电流输入到综合保护继电器F11；带电显示器PU：HL为电容分压装置；FA避雷器；QE接地开关：接地开关与断路器手车之间有机械联锁：a）只有当断路器手车处于试验位置时，才允许操作接地开关；b）只有当接地开关处于分闸状态时，断路器手车才允许由试验位推入运行位置。

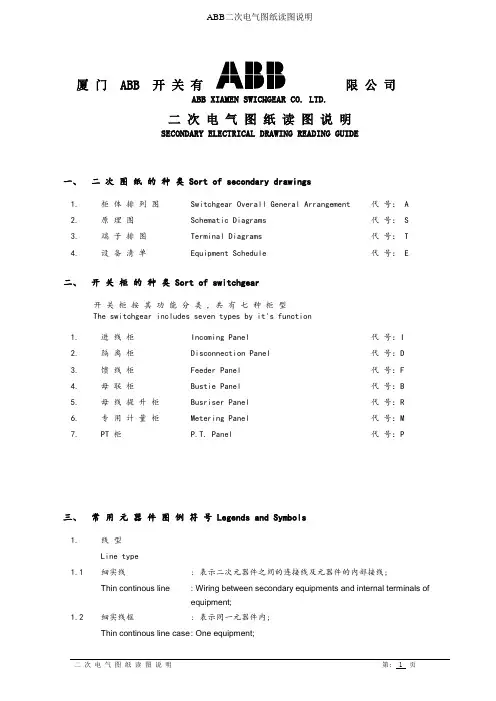

ABB XIAMEN SWICHGEAR CO. LTD.二次电气图纸读图说明SECONDARY ELECTRICAL DRAWING READING GUIDE一、二次图纸的种类 Sort of secondary drawings1.柜体排列图Switchgear Overall General Arrangement 代号： A2.原理图Schematic Diagrams 代号： S3.端子排图Terminal Diagrams 代号： T4.设备清单Equipment Schedule 代号： E二、开关柜的种类 Sort of switchgear开关柜按其功能分类 , 共有七种柜型The switchgear includes seven types by it's function1.进线柜Incoming Panel 代号：I2.隔离柜Disconnection Panel 代号：D3.馈线柜Feeder Panel 代号：F4.母联柜Bustie Panel 代号：B5.母线提升柜Busriser Panel 代号：R6.专用计量柜Metering Panel 代号：M7.PT 柜P.T. Panel 代号：P三、常用元器件图例符号 Legends and Symbols1.线型Line type1.1 细实线: 表示二次元器件之间的连接线及元器件的内部接线;Thin continous line : Wiring between secondary equipments and internal terminals ofequipment;1.2 细实线框: 表示同一元器件内;Thin continous line case : One equipment;1.3 粗实线: 表示一次回路电气元器件及连结线;Thick continous line : Primary circuit;1.4 粗点画线框: 表示非本柜内的元器件;Thick dash dot line case: The equipments which are not mounted in the respective panel;1.5 粗虚线框: 表示由用户提供的元器件;Thick hidden line case : The equipments which are supplied by customers;2.标注Annotation2.1 图纸上方标注栏的文字是用来说明其垂直区域内回路的功能;The annotation at the top of diagrams explains function of the vertical circuit;2.2 图纸中不同页间的连接线以符号, 横线下方的字符表示连接的页数,横线上方的字符表示回路代号;the pages ,the top are circuit codes.3.端子排的编号原则Terminal No. indentification systemX1 : 直流辅助电源小母线 D.C. Auxiliary Supply Bus(供控制和保护用) (For Control & Protection Circuit) X2 : 备用SpareX3 : 控制、保护回路Control & Protection CircuitX4 : 电流互感器二次回路 C.T. Secondary CircuitX5 : 提供给客户的信号回路Alarm & Remote Signal (For Customer Use) X6 : 电压互感器二次回路P.T. Secondary CircuitX7 : 备用SpareX8 : 变送器的输出信号回路Transducer Secondary Output CircuitX9 : 交流辅助电源小母线AC Auxiliary Supply Bus4.连线编号原则Wiring No. indentification system.编号格式举例 exampleFormat : TNNXX 34A1T : 页号 3SheetNN : 区域4AAreaXX ：Series No. 1系列号5.常用元器件图例符号 Legends and Symbols四、继电器功能编号表Relay function symbols list。
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

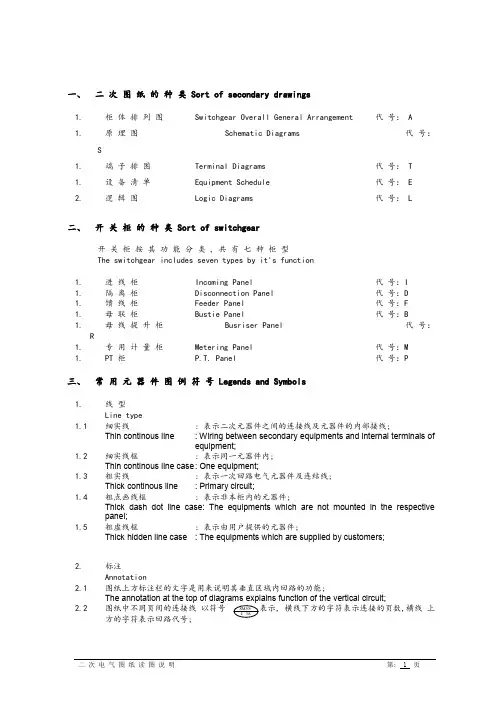

一、 二 次 图 纸 的 种 类 Sort of secondary drawings1.柜体排列图1.原理图S1.端子排图1.设备清单2.逻辑图Switchgear Overall General Arrangement Schematic DiagramsTerminal Diagrams Equipment Schedule Logic Diagrams代 号： A 代 号：代 号： T 代 号： E 代 号： L二、 开 关 柜 的 种 类 Sort of switchgear开关柜按其功能分类,共有七种柜型 The switchgear includes seven types by it's function1. 1. 1. 1. 1.R 1. 1.进线柜 隔离柜 馈线柜 母联柜 母线提升柜专用计量柜 PT 柜Incoming Panel Disconnection Panel Feeder Panel Bustie PanelBusriser PanelMetering Panel P.T. Panel代 号：I 代 号：D 代 号：F 代 号：B代 号：代 号：M 代 号：P三、 常 用 元 器 件 图 例 符 号 Legends and Symbols1.线型Line type1.1 细实线: 表示二次元器件之间的连接线及元器件的内部接线;Thin continous line : Wiring between secondary equipments and internal terminals of1.2 细实线框equipment; : 表示同一元器件内;Thin continous line case : One equipment;1.3 粗实线: 表示一次回路电气元器件及连结线;Thick continous line : Primary circuit;1.4 粗点画线框: 表示非本柜内的元器件;Thick dash dot line case: The equipments which are not mounted in the respectivepanel; 1.5 粗虚线框: 表示由用户提供的元器件;Thick hidden line case : The equipments which are supplied by customers;2.标注Annotation2.1 图纸上方标注栏的文字是用来说明其垂直区域内回路的功能;The annotation at the top of diagrams explains function of the vertical circuit;2.2 图纸中不同页间的连接线 以符号 SM30+ 表示, 横线下方的字符表示连接的页数,横线 上4 . 3A方的字符表示回路代号;33二次电气图纸读图说明第: 1 页The mark SM30+ is used to indicate the connection of different pages. The bottom words are the page4s. 3A,the top are circuit codes.3. 端子排的编号原则X1 : 直流辅助电源小母线 (供控制和保护用)X2 : 备用 X3 : 控制、保护回路 X4 : 电流互感器二次回路 X5 : 提供给客户的信号回路 X6 : 电压互感器二次回路 X7 : 备用 X8 : 变送器的输出信号回路 X9 : 交流辅助电源小母线4.连线编号原则编号格式Format:TNNXXT:页号SheetNN:区域AreaXX：Series No.系列号Terminal No. indentification system D.C. Auxiliary Supply Bus (For Control & Protection Circuit) Spare Control & Protection Circuit C.T. Secondary Circuit Alarm & Remote Signal (For Customer Use) P.T. Secondary Circuit Spare Transducer Secondary Output Circuit AC Auxiliary Supply BusWiring No. indentification system. 举 例 example 34A1 34A15.常 用 元 器 件 图 例 符 号 Legends and Symbols选择开关 Select Switch按钮 Push Button电容性电压指示器 Capacitive Voltage Indication熔断器 Fuse位置指示器 Position Indicator断路器 Circuit Breaker微 型 空 气 开 关 Miniature Circuit Breaker负 荷 开 关 Load Switch隔 离 开 关 Disconnector二次电气图纸读图说明接 地 开 关 Earthing Switch第: 2 页避 雷 器 Surge Arrester常 开 接 点 Normal Open Contact电 流 互 感 器 Current Transformer常 闭 接 点 Normal Close Contact电 压 互 感 器 Voltage Transformer四、继电器功能编号表 编号 No.Relay function symbols list 功 能 function21.距离保护继电器Distance relay25.同期检测装置Synchronizing or synchronism-check device27.低电压继电器Undervoltage relay30.信号继电器Annunciator relay32功率方向继电器Directional power relay37.低电流或低功率继电器 Under current or underpower relay46.相平衡电流继电器 Reverse-phase or phase-balance current relay47.相平衡电压继电器 Reverse-phase or phase-balance voltage relay49.热继电器Thermal relay50.电流速断继电器Instantaneous overcurrent relay51.过电流继电器AC overcurrent relay51N. 接地过电流继电器 AC earth fault overcurrent relay55.功率因数继电器Power factor relay59.过电压继电器Overvoltage relay64.接地检测继电器Ground detector relay67.方向过电流继电器 AC directional overcurrent relay二次电气图纸读图说明第: 3 页74.报警继电器Alarm relay78.失步保护继电器 Phase-angle measuring or out -of- step protective relay79.自动重合闸继电器 AC reclosing relay81.周波继电器Frequency relay86.自保持出口继电器 Lockout relay87.差动保护继电器Differential protective relayS7-300对RPBA-01通讯（ACS800变频器，标准软件）小结一、 硬件安装 1． 硬件设备：ACS800变频器、RPBA-01模块各一， CPU314模块、PS307 5A模块、CP342-5模 块、PC-ADAPTER编程电缆各一，西门子PROFIBUS总线适配器一对，PROFIBUS通讯电缆一 条。
ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：过载调节过流调节旋钮旋钮一、 ABB塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从 MIN—MED—MAX共有 9 个档位，档位对应值如下：MIN（1）档— 2000A; （2）档— 2250A; （3）档— 2500A; （4）档—2750A;MED（5）档— 3000A; （6）档— 3250A; （7）档— 3500A; （8）档学习资料整理分享—3750A；MAX（9）档— 4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A— 400A，从 MIN—MED—MAX共有 9 个档位，档位对应值如下：MIN（1）档— 280A; （ 2）档— 295A; （3）档— 310A; （4）档—325A;MED（5）档— 340A; （ 6）档— 355A; （7）档— 370A; （8）档—385A;MAX（9）档— 400A;二、 ABB断路器机型设置说明供电电油泵功率系统电流断路器参数设置机型号断路器容过载值调过流值调压（ V）（ KW）值量整整EBZ100型380 55 115.0 400A 1 档 1 档EBZ132型380 55 134.0 400A 1 档 1 档380 75 143.5 400A 1 档 1 档380 75 159.7 400A 1 档 1 档EBZ160型380 90 171.4 400A 1 档 1 档380 110 181.7 400A 1 档 1 档EBZ200型380 110 206.1 400A 3 档 1 档380 132 218.1 400A 4 档 1 档EBZ200H型380 110 206.1 400A 3 档 1 档380 132 218.1 400A 4 档 1 档EBZ100 380 55 196.7 400A 2 档 1 档EBZ132型380 55 231.7 400A 5 档 1 档380 75 248.9 400A 6 档 1 档380 75 277.1 400A 8 档 2 档EBZ160型380 90 297.1 400A 9 档 2 档380 110 315.1 400A 9 档 2 档EBZ230 380 132 252.1 400A 7 档 2 档EBZ260H 380 132 277.2 400A 7 档 2 档380 160 290.4 400A 8 档 2 档学习资料整理分享EBZ318H 380 200 349.5 400A 9 档3 档三 ABB断路器低压断路器的参数详解3.1 、空气断路器的框架电流 Iu 、额定电流 Ie 、额定电流整定值 Ir 的含义是什么？框架电流 Iu ：又称为额定不间断电流。
