氧化锌避雷器试验记录

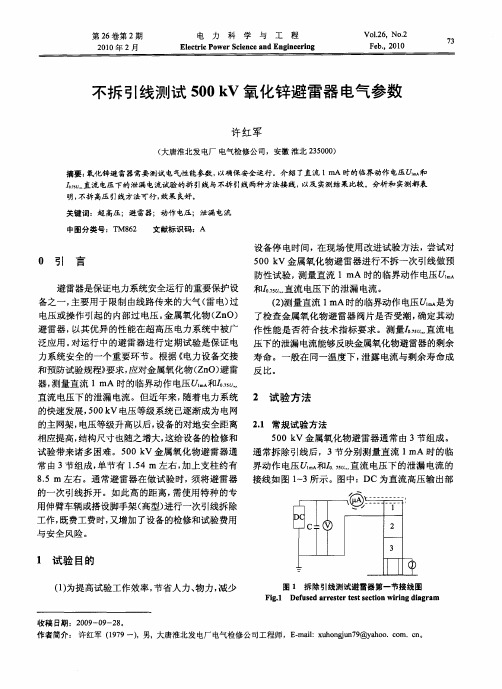

氧化锌避雷器带电测试原理、方法和试验标准（傅祺，成都铁路局供电处工程师 37883张丕富，成都铁路局多元工程师）摘要避雷器是保证牵引供电系统安全运行的重要设备之一，接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。

由于电气化铁路运行的特殊性，常规避雷器预防性试验受天窗时间和现场条件限制，很难开展，氧化锌避雷器带电测试的研制使用为解决这一难题提供了新的途径。

关键词：接触网；避雷器；预防性试验；1引言避雷器是保证电力系统安全运行的重要设备之一，主要用于限制由线路传来的雷电过电压或操作引起的内部过电压。

为保证金属氧化物避雷器的安全运行，必须定期测试避雷器的电气性能。

接触网线路的雷电过电压保护基本上采用避雷器来完成，检测避雷器的主要手段仍然是周期性停电预试项目，这样既耗费了人力、物力，还常因停电原因不能完成避雷器预试项目。

据统计，各线每年均有避雷器因自身原因发生击穿而造成停电的事故发生。

可见，避雷器运行状态是否良好、能否得到较好的监控，与铁路供电质量的稳定可靠有密切关系。

这就需要我们尽快找到一种能解决该问题的方案。

2现状按照《电力设备预防性试验规程》要求：变电所和接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。

由于电气化铁路运行的特殊性，避雷器预防性试验目前存在很多问题：目前牵引供电系统氧化锌避雷器预防性试验的方法是直流耐压试验：即测试直流1mA 电压（U1mA）及0.75（U1mA）下的泄漏电流。

这种测试方法需要停电进行，测试结果受空气湿度和气温的影响较大。

每台避雷器测试时间需要40分钟左右的天窗时间。

受馈线天窗影响，如天窗时间短、天窗时间多数为夜间、繁忙区段天窗时间无法保证等因素（特别是高铁区段，馈线天窗几乎不可能安排在天气晴朗的白天），造成变电所馈线避雷器及接触网线路避雷器每年的预防性试验无法正常进行，给供电设备运行带来了很大的安全隐患，近年来多次发生接触网避雷器炸裂导致供电中断的事故。

XXXXXXXXXXXXXXXXXXX公司高压试验报告10kV 氧化锌避雷器高压试验报告变电站XXXXXXXXXX0kV变电站试验日期：2017.9.6设备名称进线PT柜内避雷器试验性质交接温度(℃) 20℃湿度(%) 30% 设备型号YH5WZ-17/45 额定电压（kV）17 kV 持续运行电压（kV）13.6 kV 直流1mA参考电压（kV）24 kV 出厂编号A:691334 B:691329 C:691343制造厂宜宾红星敏感电器有限公司出厂日期2016.11一、绝缘电阻(MΩ)使用仪器：KEW3121B指针式兆欧表（2500V）编号：E0024809 有效期至: 2018.2.21 相别 A B C 整体对地25000 25000 26000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.3条：1、使用2500V兆欧表，绝缘电阻值不小于1000MΩ；2、基座绝缘电阻不低于5MΩ。

二、泄漏电流 :使用仪器：ZVI-300/3直流高压发生器编号：A30304782-2 有效期至: 2018.2.21 相别 A B C1mA下的直流电压试验值（kV）25.6 25.8 25.5 初始值（kV）26.0 26.0 25.9 初值差（%）-1.54 -0.77 -1.540.75U1mA下的泄漏电流试验值(µA) 5 6 4引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.5条：1、金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032规定值，并应符合产品技术条件的规定。

实测值与制造厂规定值比较，变化不应大于±5%；2、0.75倍直流参考电压下的泄漏电流值不应大于50µA，或符合产品技术条件的规定。

三、试验结论依据《GB50150-2016 电气装置安装工程电气设备交接试验标准》，上述试验项目符合规程要求，试验合格。

无间隙金属氧化物避雷器试验避雷针的接地电阻不应大于10欧姆。

避雷针对建筑物的防雷电保护角是小于或等于45度。

一、试验工程1、绝缘电阻；2、直流1mA电压U1mA,及下的泄漏电流；3、运行电压下的交流泄漏电流；4、工频参考电流下的工频参考电压；5、底座绝缘电阻；6、放电计数器动作检查。

二、试验方法及步骤1〕使用2500V及以上兆欧表。

1、使用2500V及以上兆欧表，摇测避雷器的两极绝缘电阻，1min,记录绝缘电阻值。

2、用接地线对避雷器的两极充分放电注意；无间隙金属氧化物避雷器：35kV以上，绝缘电阻不低于2500MΩ；35kV 及以下，绝缘电阻不低于1000MΩ。

2〕直流1mA电压U1mA,及下的泄漏电流测量1、将避雷器瓷套外表擦拭干净。

2、采用高压直流发生器进展试验接线〔选用的试验设备额定电压应高于被试避雷器的直流1mA电压〕，泄漏电流应在高压侧读表，测量电流的导线应使用屏蔽线。

3、升压。

在直流泄漏电流超过200μA时，此时电压升高一点，电流将会急剧增大，所以应放慢升压速度，在电流到达1mA时，读取电压值U1mA后，降压至零。

4、计算0．75倍U1mA值。

5、升压至，测量泄漏电流大小。

6、降压至零，断开试验电流。

7、待电压表指示根本为零时，用放电杆对避雷器放电，挂接地线，拆试验接线。

8、记录环境温度。

判断方法；避雷器直流1mA电压的数值不应该低于GB11032中的规定数值，且U1mA实测值与初始值或制造厂规定值比拟变化不应超过土5%,0.75 U1mA 下的泄漏电流不得大于50μA，且与初始值相比拟不应有明显变化。

如试验数据虽未超过标准要求，但是与初始数据出现比拟明显变化时应加强分析，并且在确认数据无误的情况下加强监视，如增加带电测试的次数等。

考前须知1、由于无间隙金属氧化物避雷器外表的泄漏原因，在试验时应尽可能地将避雷器瓷套外表擦拭干净。

如果仍然试验直流1mA电压不合格，应在避雷器瓷套外表装一个屏蔽环，让外表泄漏电流不通过测量仪器，而直接流入地中。

黑Q/xxx
xx变电站220kV. 110KV
X X线X X氧化锌避雷器性
（范本）
编写：__________________ 年____ 月—日
试验负责人：_____________________________
试验日期年月日时至年月日时
X X供电公司XXX
1适用范围
本作业指导书适用于x X变电站220kV、llOKVx X线X X氧化锌避雷器现场预防性试验试验。

2引用文件
GB 11032—2000 交流无间隙金属氧化物避雷器
GB 50150-1992电气装置安装工程电气设备交接试验标准
DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则
3试验前准备工作安排
3. 1准备工作安排
3・2人员要求
3・3仪器仪表和工具
3・4危险点分析
3・5安全措施
3・6试验分工
4试验程序
4. 2试验项目和操作标准
电站和配电避雷器最大残压值
变压器中性点避雷器的最大残压值kV
4. 3竣工
5试验总结
6作业指导书执行情况评估
7附录
a・试验接线图:。

«
调压器变压器
图1避雷器交流试验接线示意图
b・试验记录:
无间隙金属氧化物避雷器试验原始记录标识编号试验日期
变电站安装地点
环境温度环境湿度
试验负责人试验参加人
记录审核
铭牌参数
型号额定电压。

金属氧化锌避雷器的试验方法与分析作者：王培虎来源：《城市建设理论研究》2013年第10期【摘要】：金属氧化锌避雷器是目前较先进的过电压保护电器。

其核心元件电阻片采用氧化锌配方制作，改善了电阻片非线性状伏安特性，提高了过电压通流能力。

金属氧化锌避雷器以结构特征可分为无间隙和有串联间隙两类。

无间隙氧化锌避雷器适用于保护交流电力系统的电气设备免遭大气过电压和操作过电压的损坏；有串联的氧化锌避雷器适用于中性点不接地系统中电气设备的过电压保护。

关键词：金属氧化锌避雷器泄漏电流试验串联间隙持续运行电压直流试验电压现场试验操作过电压无间隙电气设备过电压保护中图分类号： TU895 文献标识码： A 文章编号：引言金属氧化锌避雷器是以氧化锌为主要材料，经过高温烧结而成的非线性电阻阀片，该避雷器具有良好的非线性伏安特性。

在相电压作用下，通过阀片的电流仅为微安级，所以该避雷器可以不用串联火花间隙，具有结构简单、体积小、重量轻、保护可靠等特点。

氧化锌避雷器已广泛用于高低电力系统、电气设备和电子电路中。

1.金属氧化锌用途及执行标准本产品使用于220KV及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过电压的幅值限制到规定水平，是整个系统绝缘配合的基础设备。

同时，本产品不能用于限制谐振过电压，系统消谐要采用其它方式。

本产品型号按JB/T8459—1996《避雷器产品型号编制方法》规定进行编制，无间隙产品执行GB11032—2000《交流无间隙金属氧化物避雷器》，有间隙产品执行JB/T9672—1999《有串联间隙金属氧化物避雷器》标准。

对以上标准中未明确定义的重要参数及配置方式，按DL/T620—1997《交流电气装置的过电压保护和绝缘配合》的要求修正执行。

2. 金属氧化锌使用条件●环境温度不高于40℃，不低于-40℃，日温差不超过25℃；●太阳光的辐射；●海拨高度不超过1000m；●电源的频率不小于48HZ，不超过62Hz；●长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压；●地震裂度为7度及以下地区；●最大风速不超过35m/s;●覆冰厚度不超过2cm;3. 金属氧化锌型号及含义本产品型号定义完执行JB/T8459—1996《避雷器产品型号编制方法》的规定，具体型号说明如下：4.氧化锌避雷器的试验项目：4.1测量金属氧化物避雷器及基座绝缘电阻；4.2测量金属氧化物避雷器的工频参考电压和持续电流；4.3测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流；4.4检查放电记数器动作情况及监视电流表指示；4.5工频放电电压试验。

11.目的：为了保证氧化锌避雷器设备安装的施工质量，检验氧化锌避雷器设备质量和安装质量符合有关规程规定，保证氧化锌避雷器设备安全运行。

2.适用范围：适用于氧化锌避雷器交接试验。

3.编制依据：3.1.施工图纸及安装手册3.2.《电力建设安全工作规程》3.3.《电气装置安装工程电气设备交接试验标准》（GB50150—2006）4.试验项目：4.1.测量绝缘电阻4.2.测量直流参考电压4.3.测量75%直流参考电压下电导电流5.试验人员：5.1.试验负责人1名5.2.试验人员3名6.试验条件：6.1.设备安装工作结束。

6.2.现场已清理干净，有可靠的施工电源。

7.试验方案：见附图一。

8.试验方法：8.1.测量绝缘电阻8.1.1.试验仪器：2500V兆欧表。

8.1.2.试验步骤：a.将避雷器接到兆欧表。

b.测量绝缘电阻值。

c.将避雷器放电。

8.1.3.数据分析：与出厂值相比应无明显差别。

8.1.4.安全注意事项：用兆欧表测定绝缘电阻时，被试物要确实与电源断开，试验中要防止与人体接触，试验后被试物必须放电。

2四川通源电力科技有限公司试验作业指导书8.2.测量直流参考电压和75%直流参考电压下电导电流8.2.1.试验接线：按试验仪器的要求接线。

8.2.2.试验仪器：直流高压发生器。

8.2.3.试验步骤：a.按要求接线并检查接线正确无误。

b.将电流升到1mA，记录当时的电压值。

c.再将电压降到75%的参考电压，记录当时的电流值。

d.降下电压，断开电源，对试品充分放电。

8.2.4.数据分析：测试值应符合产品的技术条件。

8.2.5.记录表格：8.2.6.安全注意事项：a.现场高压试验区域及被试系统的各部位及端头，应设安全绳，并悬挂“止步、高压危险”标志牌和设专人警戒，严防外人误入试验区域，接触高压。

b.使用高压试验设备时，外壳必须接地，接地线必须是截面不小于4平方毫米的多股软铜线。

接地体必须良好可靠。

高压引线应牢固并尽量短。
