10kV 进线PT柜氧化锌避雷器交接试验报告

氧化锌避雷器试验报告单实验目的：1.验证氧化锌避雷器的电气性能指标；2.了解氧化锌避雷器在高压条件下的放电能力；3.评估氧化锌避雷器的可靠性和安全性。

实验装置：1.氧化锌避雷器；2.高压电源；3.电压表；4.电流表。

实验步骤：1.将氧化锌避雷器接入高压电源电路中；2.记录氧化锌避雷器的额定电压和额定电流；3.将高压电源输出电压逐步递增，记录氧化锌避雷器的漏电流和放电频次；4.观察氧化锌避雷器的外观是否有裂纹或其他损坏；5.根据实验数据计算氧化锌避雷器的击穿电压、放电能力等指标。

实验结果：1.氧化锌避雷器的额定电压为XV，额定电流为XA；2.在高压电源输出电压逐步递增的过程中，氧化锌避雷器的漏电流呈递增趋势，并在达到一定电压时发生放电现象；3.氧化锌避雷器的放电能力符合设计要求，能够快速将过流或过压引入地线；4.氧化锌避雷器在试验过程中未发现损坏或裂纹。

实验结论：1.氧化锌避雷器具有良好的漏电流特性，能够有效保护电气设备免受过压侵害；2.氧化锌避雷器的放电能力较强，能够迅速将过流或过压引入地线，避免设备损坏；3.氧化锌避雷器在高压条件下稳定工作，并未出现损坏或裂纹；4.根据实验数据计算得到的氧化锌避雷器的击穿电压、放电能力等指标符合设计要求。

实验注意事项：1.在试验过程中要严格控制输出电压的递增速度，避免过快导致氧化锌避雷器无法正常工作；2.观察氧化锌避雷器外观时需仔细检查，发现损坏或裂纹应立即停止试验；3.实验结束后要将高压电源断开，将氧化锌避雷器接地，确保安全。

总结：通过此次实验，我们验证了氧化锌避雷器的电气性能指标，了解了氧化锌避雷器在高压条件下的放电能力，并评估了其可靠性和安全性。

实验结果表明，氧化锌避雷器具有良好的保护性能，能够有效地保护电气设备，其放电能力较强，能够迅速将过流或过压引入地线。

此外，氧化锌避雷器在高压条件下工作稳定，未出现损坏或裂纹的情况。

综上所述，氧化锌避雷器是一种可靠且安全的设备，具有很高的应用价值。

一、HY5CS-17／5010KV氧化锌避雷器称说明概述HY5CS-17／5010KV氧化锌避雷器称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

10KV氧化锌避雷器适于重合闸操作并有极高的操作可靠性与使用寿命。

10KV氧化锌避雷器(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

10KV氧化锌避雷器(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

10KV氧化锌避雷器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用动静触头允许磨损累计厚度mm 3四、10KV氧化锌避雷器选型用户可根据被保护对象选用不同型号的10KV氧化锌避雷器，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《10KV氧化锌避雷器HY5CS-17／50》五、10KV氧化锌避雷器使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在10KV氧化锌避雷器端子间的工频电压不超过10KV氧化锌避雷器的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.10KV氧化锌避雷器保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

10KV氧化锌避雷器是变电站被保护设备免遭雷电冲击波袭击的设备。

10KV氧化锌避雷器测量电流是否超过电动机的额定电流值，调整整定电流值。

电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。

在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。

六、10KV氧化锌避雷器基本原理10KV氧化锌避雷器是一种过电压(电流)保护器，主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操作过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。

试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户内真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。

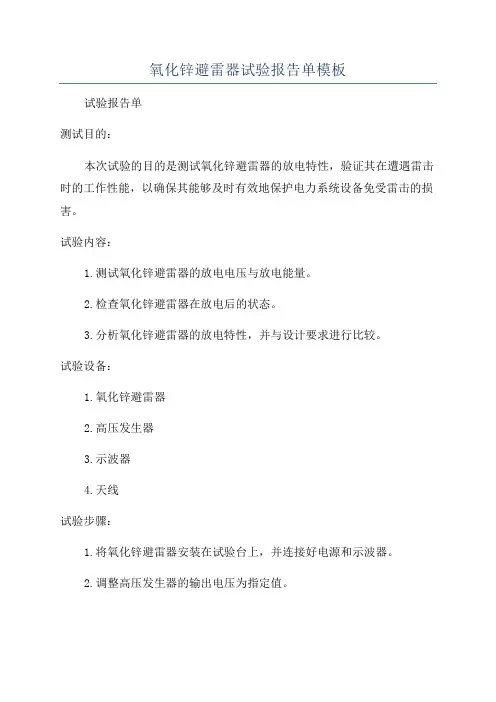

氧化锌避雷器试验报告单模板试验报告单测试目的：本次试验的目的是测试氧化锌避雷器的放电特性，验证其在遭遇雷击时的工作性能，以确保其能够及时有效地保护电力系统设备免受雷击的损害。

试验内容：1.测试氧化锌避雷器的放电电压与放电能量。

2.检查氧化锌避雷器在放电后的状态。

3.分析氧化锌避雷器的放电特性，并与设计要求进行比较。

试验设备：1.氧化锌避雷器2.高压发生器3.示波器4.天线试验步骤：1.将氧化锌避雷器安装在试验台上，并连接好电源和示波器。

2.调整高压发生器的输出电压为指定值。

3.在试验过程中，利用天线模拟雷电过程，使氧化锌避雷器遭受到雷击。

4.观察并记录放电电压、放电能量以及放电后氧化锌避雷器的状态。

5.对试验结果进行分析并与设计要求进行比较。

试验结果：经过多次试验，得到了以下结果：1.放电电压：氧化锌避雷器在雷击时能够迅速放电并将电压降低到指定范围内，达到了设计要求。

2.放电能量：氧化锌避雷器在雷击时能够吸收电能并将其转化为热能，从而保护电力系统设备免受损害。

3.放电后状态：氧化锌避雷器在放电后没有出现破损或损坏的情况，仍然保持着良好的绝缘性能。

分析与结论：通过对试验结果的分析与比较，可以得出以下结论：1.氧化锌避雷器在遭受雷击时能够快速放电，保持电力系统设备的安全运行。

2.氧化锌避雷器能够有效吸收雷电能量，并将其转化为热能，避免了电力设备受到过大损害。

3.氧化锌避雷器在放电后能够良好地恢复原状，保持了良好的绝缘性能。

改进建议：根据试验结果，可以提出以下改进建议：1.在实际使用中，应定期对氧化锌避雷器进行检测，确保其放电特性与设计要求一致。

2.在工程设计中，可以适当增加氧化锌避雷器的额定电压和放电能量，以提高其防护能力。

总结：本次试验对氧化锌避雷器的放电特性进行了测试，并通过对试验结果的分析与比较，验证了其在遭遇雷击时的工作性能。

试验结果表明氧化锌避雷器能够及时、有效地保护电力系统设备免受雷击的损害，具有良好的防护能力。

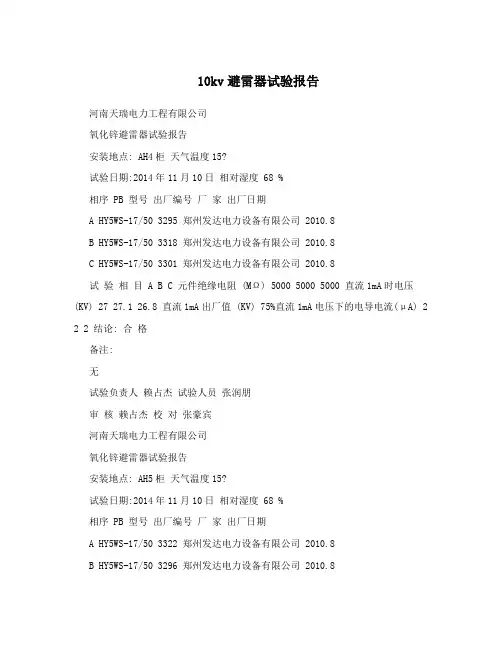

10kv避雷器试验报告河南天瑞电力工程有限公司氧化锌避雷器试验报告安装地点: AH4柜天气温度15?试验日期:2014年11月10日相对湿度 68 %相序 PB 型号出厂编号厂家出厂日期A HY5WS-17/50 3295 郑州发达电力设备有限公司 2010.8B HY5WS-17/50 3318 郑州发达电力设备有限公司 2010.8C HY5WS-17/50 3301 郑州发达电力设备有限公司 2010.8试验相目 A B C 元件绝缘电阻(MΩ) 5000 5000 5000 直流1mA时电压(KV) 27 27.1 26.8 直流1mA出厂值 (KV) 75%直流1mA电压下的电导电流(μA) 2 2 2 结论: 合格备注:无试验负责人赖占杰试验人员张润朋审核赖占杰校对张豪宾河南天瑞电力工程有限公司氧化锌避雷器试验报告安装地点: AH5柜天气温度15?试验日期:2014年11月10日相对湿度 68 %相序 PB 型号出厂编号厂家出厂日期A HY5WS-17/50 3322 郑州发达电力设备有限公司 2010.8B HY5WS-17/50 3296 郑州发达电力设备有限公司 2010.8C HY5WS-17/50 3326 郑州发达电力设备有限公司 2010.8试验相目 A B C 元件绝缘电阻(MΩ) 5000 5000 5000 直流1mA时电压(KV) 27 26.9 26.8 直流1mA出厂值 (KV) 75%直流1mA电压下的电导电流(μA) 2 3 2 结论: 合格备注:无试验负责人赖占杰试验人员张润朋审核赖占杰校对张豪宾河南天瑞电力工程有限公司氧化锌避雷器试验报告安装地点:AH8柜天气温度15?试验日期:2014年11月10日相对湿度 68 %相序 PB 型号出厂编号厂家出厂日期A HY5WS-17/50 3339 郑州发达电力设备有限公司 2010.10B HY5WS-17/50 3572 郑州发达电力设备有限公司 2010.10C HY5WS-17/50 3337 郑州发达电力设备有限公司 2010.10试验相目 A B C 元件绝缘电阻(MΩ) 5000 5000 5000 直流1mA时电压(KV) 26.7 26.8 26.9 直流1mA出厂值 (KV) 75%直流1mA电压下的电导电流(μA) 2 1 2 结论: 合格备注:无试验负责人赖占杰试验人员张润朋审核赖占杰校对张豪宾河南天瑞电力工程有限公司氧化锌避雷器试验报告安装地点: AH9柜天气温度15?试验日期:2014年11月10日相对湿度 68 %相序 PB 型号出厂编号厂家出厂日期A HY5WS-17/50 3345 郑州发达电力设备有限公司 2010.10B HY5WS-17/50 3344 郑州发达电力设备有限公司 2010.10C HY5WS-17/50 3342 郑州发达电力设备有限公司 2010.10试验相目 A B C 元件绝缘电阻(MΩ) 5000 5000 5000 直流1mA时电压(KV) 26.9 27 26.8 直流1mA出厂值 (KV) 75%直流1mA电压下的电导电流(μA) 2 2 2 结论: 合格备注:无试验负责人赖占杰试验人员张润朋审核赖占杰校对张豪宾。

南通宾城送变电工程有限公司电气检测中心
氧化锌避雷器试验报告 用户名称
马鞍山乐尔康餐具消毒配送服务有限公司 安装地点 杆上 试验日期
2014年01月08日 试验性质 交接 天气
晴 温度 5℃ 试验仪器: 摇表、直流发生器
1试品参数及试验结果
试品
参数 型 号
额定电压 制造厂名 出厂编号 HY5WS-17/50
17KV 上海高格电气有限公司 A 相 B 相 C 相 试验
数据 相
别
绝缘电阻 （M Ω）2500V 摇表 直流 （工频）（1MA ）参考电压（KM ） 0.75倍参考电压电导电流不大于50μA A
2500 26.5 2 B
2500 26.7 2 C
2500 26.8 2 检验标准 根据国际GB50150—2006标准检测
结论 合格 试验负责人: 唐权 试验人员: 余光明、沈海军
编制人: 李娟
校核: 马志亮 审核:。

浅谈10kV金属氧化锌避雷器试验电气设备是整个电网系统中的核心设备，实际工作中要经受多方电压，例如工频电压、操作过电压、雷击过电压等，当这些电压综合作用于电气设备，电压过高，达到甚至高出设备的绝缘标准时，设备可能经不起过电压的破坏与打击，从而出现绝缘受损、设备损坏等问题。

对此需要采用科学、有效的方法来保护电气设备，控制过电压对其带来的损害，在众多保护性设备中避雷器应该成为首选。

用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，它对电力系统的安全运行起着十分重要的作用。

近期，本地区10kV线路连续发生多起某生产厂家10kV金属氧化锌避雷器故障事故，结合对未使用避雷器进行对比试验分析，通过本体绝缘电阻试验、直流参考电压及泄漏电流试验、阻性电流与全电流试验、局部放电试验和密封性试验，查找故障的原因。

1 检测依据《局部放电测量》（GB/T 7354-2003）；《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）；《现场绝缘试验实施导则：避雷器试验》（DL/T 474.5-2006）；《避雷器密封試验》（JB/T 7618-2011）；《广东电网公司金属氧化物避雷器技术规范》（S.00.00.05/Q100-0002-0909-6482）。

2 主要测试设备主要测试设备如表1所示：3 样品清单本次试验15只10kV金属氧化锌避雷器样品，型号分别为：Y5WS-17/50、Y5W-17/50、Y5W-12.7/40，Y5WS-17/50、Y5W-17/50型持续运行电压13.6kV；Y5W-12.7/40型持续运行电压10.1kV。

4 检测项目4.1 本体绝缘电阻试验4.1.1 试验要求。

采用2500V绝缘摇表，测量避雷器两端绝缘电阻值，要求测量值必须大于2.5GΩ。

4.1.2 试验结果。

本次试验的15只10kV金属氧化锌避雷器样品绝缘电阻值（GΩ）试验结果均为合格，实测值均大于要求值≥2.5。
