10kV氧化锌避雷器试验报告

氧化锌避雷器绝缘电阻测试
当避雷器密封良好时，其绝缘电阻很高，受潮以后，则绝缘电阻下降很多，因此测量避雷器绝缘电阻对判断避雷器是否受潮是很有效的一种方法。

对带并联电阻的阀型避雷器，还可以检查并联电阻是否老化或通断及解除是否良好。

如FZ型带并联电阻测普通阀式避雷器，并联电阻断脱后，绝缘电阻显著增大。

对金属氧化物避雷器，测量其绝缘电阻可检查出是否存在内部受潮或瓷套裂纹等缺陷。

对带放电计数器的避雷器应进行底座绝缘电阻测试，其目的是检查底座绝缘是否受潮或瓷套出现裂纹等，保证放电计数器在避雷器动作时能够正确计数。

如某变电站一只10KV氧化锌避雷器，在预防性试验中绝缘电阻为100MΩ，历年数据在10000MΩ以上，对其进行泄漏电流测试，75%UimA下的泄漏电流
为200μA，判断该避雷器不合格，予以更换。

测量金属氧化物避雷器绝缘电阻的仪器，1KV以下电压用DMG2670绝缘电阻表（500V），绝缘电阻不小于2MΩ，对35KV及以下的用DMG2671绝缘电阻表（2500V）；对35KV以上的用DMG2672绝缘电阻表（5000V），绝缘电阻不小于2500MΩ、基座绝缘电阻不低于5MΩ。

绝缘电阻表上的接线端子“L”是接高压端的，“E”是接被试品的接地端的，“G”是接屏蔽端的。

如被试品带有放电计数器，应将放电计数器前端作为接地端。

如被试品表面泄漏电流较大，还需接上屏蔽环。

XXXXXXXXXXXXXXXXXXX公司高压试验报告10kV 氧化锌避雷器高压试验报告变电站XXXXXXXXXX0kV变电站试验日期：2017.9.6设备名称进线PT柜内避雷器试验性质交接温度(℃) 20℃湿度(%) 30% 设备型号YH5WZ-17/45 额定电压（kV）17 kV 持续运行电压（kV）13.6 kV 直流1mA参考电压（kV）24 kV 出厂编号A:691334 B:691329 C:691343制造厂宜宾红星敏感电器有限公司出厂日期2016.11一、绝缘电阻(MΩ)使用仪器：KEW3121B指针式兆欧表（2500V）编号：E0024809 有效期至: 2018.2.21 相别 A B C 整体对地25000 25000 26000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.3条：1、使用2500V兆欧表，绝缘电阻值不小于1000MΩ；2、基座绝缘电阻不低于5MΩ。

二、泄漏电流 :使用仪器：ZVI-300/3直流高压发生器编号：A30304782-2 有效期至: 2018.2.21 相别 A B C1mA下的直流电压试验值（kV）25.6 25.8 25.5 初始值（kV）26.0 26.0 25.9 初值差（%）-1.54 -0.77 -1.540.75U1mA下的泄漏电流试验值(µA) 5 6 4引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.5条：1、金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032规定值，并应符合产品技术条件的规定。

实测值与制造厂规定值比较，变化不应大于±5%；2、0.75倍直流参考电压下的泄漏电流值不应大于50µA，或符合产品技术条件的规定。

三、试验结论依据《GB50150-2016 电气装置安装工程电气设备交接试验标准》，上述试验项目符合规程要求，试验合格。

一、HY5CS-17／5010KV氧化锌避雷器称说明概述HY5CS-17／5010KV氧化锌避雷器称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

10KV氧化锌避雷器适于重合闸操作并有极高的操作可靠性与使用寿命。

10KV氧化锌避雷器(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

10KV氧化锌避雷器(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

10KV氧化锌避雷器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用动静触头允许磨损累计厚度mm 3四、10KV氧化锌避雷器选型用户可根据被保护对象选用不同型号的10KV氧化锌避雷器，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《10KV氧化锌避雷器HY5CS-17／50》五、10KV氧化锌避雷器使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在10KV氧化锌避雷器端子间的工频电压不超过10KV氧化锌避雷器的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.10KV氧化锌避雷器保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

10KV氧化锌避雷器是变电站被保护设备免遭雷电冲击波袭击的设备。

10KV氧化锌避雷器测量电流是否超过电动机的额定电流值，调整整定电流值。

电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。

在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。

六、10KV氧化锌避雷器基本原理10KV氧化锌避雷器是一种过电压(电流)保护器，主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操作过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。

10kV线路避雷器保护范围及预防性试验摘要：本文重点探讨的是10kV线路避雷器的对应保护范围，同时针对于实际的情况展开合理化的预防性试验，通过详细的了解常见雷害事故，明确现阶段运用的避雷器保护范围，针对于避雷器的周期展开预防性的试验，为10kV线路的稳定运行提供较为可靠的保障。

关键词：10kV线路；避雷器；保护范围；预防性试验现阶段，供电线路的稳定运行受到广泛关注，为了确保供电过程更加的安全和可靠，10kV配电系统往往运用的是中性点不接地运行的举措，架空的线路也进行了适当的更换，将原本裸露的导线加以更换，使得绝缘导线发挥出替代效果【1】。

如果系统本身出现了较为严重的单相接地故障，那么电力系统的运行会受到相应的影响，依照相应的规章制度，是允许带接地点运行两个小时。

在具体运行的时候，雷电击至架空裸导线之上所产生的结果对比于架空绝缘导线的情况并无明显差异，其中会涉及到避雷器可以具体保护的相关范围。

1、具体的事故分析10kV配电网对地绝缘具有相对薄弱的环节，就是绝缘立瓶对地之间的相应的距离，也就是指其中心线的位置距离100-200毫米的区域，由此可以视作导线对地的空气距离。

如果裸导线被雷击中，甚至出现了较为危险的后果，放电的过程会存在一定时间的延续。

不论是直击雷还是感应雷，都会在击中了架空裸导线的时候反映出一定的问题，往往会在线路对地空气距离比较近的空间中放电，相应的雷电流则可能沿着具体的弧线不断的泄出，其他稳定的电压则可能逐渐的变为线电压，相应的电容电流会适当的沿着接地点和弧光通道逐渐的流回电源，从而便能及时的形成工频续流。

在受到了多种多样因素的作用之下，弧光的低压端能够被钳制起来，其会固定于绝缘立瓶的根部，面对此种境况，弧光高压端则可能受到相应的影响，如电磁力对其产生作用，根据负荷电流的流向移动，以至于弧光对地距离被迅速拉大，此时的电弧也会自动的熄灭【2】。

如果受到雷击，并且作用至两相或者是三相导线之上，会产生短路的问题，这种情况下电流保护动作跳闸。

氧化锌避雷器试验报告一、试验目的本试验旨在对10kV氧化锌避雷器进行交接试验，验证设备的性能和安全可靠性。

二、试验装置和设备1.试验装置：10kV配电装置2.试验设备：氧化锌避雷器三、试验内容与步骤1.接地测试：对氧化锌避雷器的接地进行测试，确保接地良好。

2.高压耐压试验：以设备额定工作电压进行测试，持续施加电压时，检测设备的绝缘性能。

3.耐压试验：以设备额定工作电压的1.2倍进行试验，持续施加电压一段时间，并检测设备是否存在异常。

4.保护性能试验：模拟雷电冲击，观察和记录避雷器的放电时间和放电电压。

四、试验结果和分析1.接地测试：氧化锌避雷器接地电阻小于10Ω，接地良好，符合要求。

2.高压耐压试验：设备能够承受1分钟的额定工作电压，不发生击穿或闪络。

3.耐压试验：设备能够承受1分钟的1.2倍额定电压，不发生击穿或闪络。

4.保护性能试验：避雷器在模拟雷电冲击时，能够快速放电并降低电压，保护设备免受雷电伤害。

五、结论通过以上试验，证实了10kV氧化锌避雷器的性能和安全可靠性。

该避雷器能够在故障情况下保护配电装置免受雷击和过电压的影响，确保电力系统的正常运行。

六、试验建议1.检测和记录氧化锌避雷器的抗压能力和放电性能。

2.定期检查避雷器的接地情况，确保接地电阻符合标准。

3.对避雷器的保护性能进行定期检测和验证，确保其具有可靠的抗雷击功能。

4.在设备交接期间，对避雷器的试验和检测应严格按照标准操作程序进行。

[1]电力行业重点设备试验规程[2]配电设备安装与调试规程以上为10kV交接试验报告，对氧化锌避雷器的性能和安全可靠性进行了验证。

报告总结了试验结果，并提出了相关的建议。

这些结果和建议对于设备的正常运行和维护具有指导作用。

氧化锌避雷器的综述报告一．国内外研究动态1.1概述自从1967年日本发现氧化锌压敏特性以来,具有优异非线性伏安特性的金属氧化物电阻片及金属氧化物避雷器迅速发展，在全球低压、高压及超高压领域的应用日益广泛。

近年来又不断呈现新的特点。

1.2国外发展动态1.2.1日本：最早研究与开发，发展较快又具特色。

日本在避雷器开发方面具有以下几点：1)高梯度电阻片的开发首先研究开发出高梯度电阻片为上世纪九十年代中期。

其梯度为400V／mm约是通常电阻片的两倍，近年来研究已达600V／mm。

这种高梯度电阻片，开始主要用于金属封闭避雷器和油浸避雷器中，随后用于所有的避雷器产品。

第一台使用高梯度电阻片的154kV金属封闭避雷器运行已超过六年，到目前采用高梯度电阻片的避雷器业已超过5000相，运行情况正常。

2)线路避雷器的开发据介绍，在日本输电线路的电气故障超过半数是由于雷电引起的。

为了降低雷电灾害，采取了多种对策，如降低接地电阻、架设保护线、保护角减小等等。

利用金属氧化物避雷器保护线路。

于1980年开始，用在66kV和77kV系统目前已发展至500kV线路。

线路避雷器绝大部分有间隙，电压等级集中在66kV和77kV系统。

近几年的发展表明，66-154kV线路安装仍然较多，产品是小型化后的轻便型，便于安装，也减低了成本。

铁塔单方向全装的情况为多，这种紧凑结构的轻便线路避雷器值得我们研究、借鉴。

通过计数器来统计发生故障的情况观察了1903处杆塔、安装线路避雷器后，证明有97％的保护效果；另外，观察到53起安装了线路避雷器仍然发生闪络的情况，表明是避雷器的串联间隙与绝缘子安装的保护间隙绝缘配合不当。

其中，还有一起避雷器损坏事故。

紧凑型避雷器得到迅速发展。

通过13处杆塔20相避雷器的观察66kV线路1999年到2001年3年的对比，未安装避雷器两条线路发生闪络12起，而安装避雷器两条线路只发生闪络5起，其中一条线路未发生闪络。

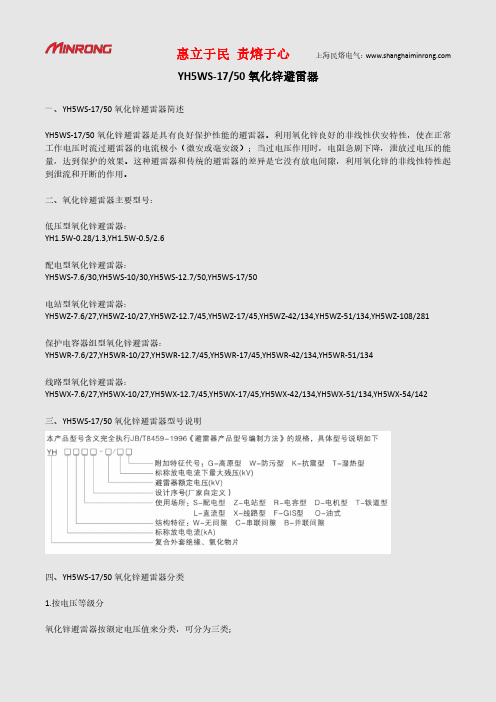

YH5WS-17/50氧化锌避雷器一、YH5WS-17/50氧化锌避雷器简述YH5WS-17/50氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

二、氧化锌避雷器主要型号：低压型氧化锌避雷器：YH1.5W-0.28/1.3,YH1.5W-0.5/2.6配电型氧化锌避雷器：YH5WS-7.6/30,YH5WS-10/30,YH5WS-12.7/50,YH5WS-17/50电站型氧化锌避雷器：YH5WZ-7.6/27,YH5WZ-10/27,YH5WZ-12.7/45,YH5WZ-17/45,YH5WZ-42/134,YH5WZ-51/134,YH5WZ-108/281保护电容器组型氧化锌避雷器：YH5WR-7.6/27,YH5WR-10/27,YH5WR-12.7/45,YH5WR-17/45,YH5WR-42/134,YH5WR-51/134线路型氧化锌避雷器：YH5WX-7.6/27,YH5WX-10/27,YH5WX-12.7/45,YH5WX-17/45,YH5WX-42/134,YH5WX-51/134,YH5WX-54/142三、YH5WS-17/50氧化锌避雷器型号说明四、YH5WS-17/50氧化锌避雷器分类1.按电压等级分氧化锌避雷器按额定电压值来分类，可分为三类；高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66kV四个等级等级。

中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。

低压类；其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。

10kV氧化锌(带脱离器)避雷器技术规范书工程项目：XXX公司年月1 总则1.1本设备技术规范书适用于10kV带脱离器及不带带脱离器的金属氧化物避雷器（以下简称避雷器），它提出了该断路器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2供方须执行现行国家标准和电力行业标准。

有矛盾时，按要求较高的标准执行。

1.3供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下：GB 11032-2000交流无间隙金属氧化物避雷器DL 474.5-1992 现场绝缘试验实施导则避雷器试验DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 815-2002 交流输电线用复合外套金属氧化物避雷器JB/T 4035-1999 阀式避雷器用碳化硅JB/T 9669-1999 避雷器用橡胶密封件及材料规范JB/T 9670-1999 金属氧化物避雷器电阻片用氧化锌JB/Z336－1989 避雷器用橡胶密封件及材料规范1.4本设备技术规范书未尽事宜，由需供双方协商确定。

1.5供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

2 使用环境条件。

2.1周围空气温度最高温度：+45℃；最低温度：-10℃；2.2海拔高度海≤1000m2.3最大风速 35m/s（离地面高10m处持续10min的平均最大风速）2.4环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%2.5雷暴日：≤130日/年（除特别注明外）2.6日照强度： 0.1W/cm2（风速0.5m/s）2.7覆冰厚度： 5mm2.8电源频率：≤62Hz，≥48；额定50 Hz2.9系统的接地方式：不接地、消弧线圈接地和小电阻接地。

《氧化锌避雷器试验方法_氧化锌避雷器的简介及试验》摘要：要：本文从氧化锌避雷器工作原理、特点及试验方法详细阐述了氧化锌避雷器，a、氧化锌避雷器的通流能力大，1、试验项目的意义：a、可初步了解其内部是否受潮，及时发现缺陷摘要：本文从氧化锌避雷器工作原理、特点及试验方法详细阐述了氧化锌避雷器。

氧化锌避雷器因具有较齐全的防护功能，稳定性高、体积小、使用寿命长，所以目前被广泛应用。

关键词：氧化锌避雷器；优点；特性；试验一、氧化锌避雷器工作原理1、氧化锌避雷器（阀型避雷器的第三代产品）工作原理氧化锌避雷器是世界公认的当代最先进防雷电器。

它是七十年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。

每一块压敏电阻从制成时就有它的一定开关电压(叫压敏电压或阀值电压)，在正常的工作电压下(即小于压敏电压)压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下(大于压敏电压)，压敏电阻呈低值被击穿，相当于短路状态。

然而压敏电阻被击状态，是可以恢复的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。

因此，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上的电压控制在安全范围内，从而保护了电器设备的安全。

2、避雷器的作用避雷器的作用是限制过电压以保护电气设备。

避雷器就是在线路或设备上人为地制造绝缘薄弱点即间隙装置，间隙的击穿电压比线路或设备的雷电冲击绝缘水平低，在正常运行电压下间隙处于隔离绝缘状态，在过电压下间隙被击穿接地，放电降压起到保护线路或设备绝缘的作用。

二、氧化锌避雷器的优点、七大特性及基本参数1、氧化锌避雷器的优点：a、具有完全的防雷功能，即对雷电陡波和雷电幅值同样有限压保护作用；b、防雷保护作用不会造成电力网接地故障或相间短路故障； c、防雷保护作用不应有短路电流或工频续流等工频能源浪费；d 动作特性应具有长期运行稳定性，免受暂态过电压危害； e、具有连续雷电冲击保护能力；f、有较小的外形尺寸，小型化轻量化更便于室内手车柜使用； g、具有20 年以上使用寿命；h、能附带脱离器监察运行工况，当其失效时自动退出运行。

10kV氧化锌避雷器试验报告（一）工程名称：肇庆怀集登云站城西线和威州站幸福线网架完善工程
安装位置：10kV城西线#23塔23T02刀闸处
使用仪表：绝缘电阻表
、使用仪器、仪表：直流高压发生器
6、试验结果：以上测试项目合格
试验人员：试验负责人：审核：10kV氧化锌避雷器试验报告
工程名称：肇庆怀集登云站城西线和威州站幸福线网架完善工程
安装位置：10kV城西线#24塔24T01刀闸（原#32塔）处
使用仪表：绝缘电阻表
、使用仪器、仪表：直流高压发生器
6、试验结果：以上测试项目合格
试验人员：试验负责人：审核：10kV氧化锌避雷器试验报告
工程名称：肇庆怀集登云站城西线和威州站幸福线网架完善工程
安装位置：10kV幸福线#48塔48T03刀闸处
使用仪表：绝缘电阻表
、使用仪器、仪表：直流高压发生器
6、试验结果：以上测试项目合格
试验人员：试验负责人：审核：。

三相组合式有串联间隙氧化锌避雷器试验验证报告一、引言二、试验目的1.验证三相组合式有串联间隙氧化锌避雷器在正常工作电压下的击穿电压；2.测试避雷器的放电电流和半波工频残压；3.评估避雷器的过电压保护性能和可靠性。

三、试验方法1.实验装置：试验装置由高压电源、三相组合式有串联间隙氧化锌避雷器、电流电压采集器和数据分析系统组成。

2.试验过程：a.将试验装置按照实验图示连接并固定；b.设置电压源输出电压为标准工作电压，记录该电压值；c.分别在三个相位上施加工作电压，并记录击穿电压；d.记录避雷器的放电电流，并进行平均值计算；e.测试避雷器的半波工频残压，并进行记录；f.对试验数据进行分析和评估。

四、试验结果1.击穿电压：2.放电电流：3.半波工频残压：五、试验分析与评估通过对试验结果的分析与评估，可以得到以下结论：1.三相组合式有串联间隙氧化锌避雷器的击穿电压符合设计要求，并能稳定工作；2.避雷器的放电电流满足设计要求，并能有效保护电力系统；3.试验数据显示，避雷器的半波工频残压是可控的，并能满足系统安全要求。

六、结论通过试验验证，三相组合式有串联间隙氧化锌避雷器性能可靠，并且能够有效保护电力系统免受过电压的损害。

其击穿电压、放电电流和半波工频残压都满足设计要求，能够稳定工作在正常工作电压下。

该避雷器可以广泛应用于电力系统中，提供可靠的过电压保护功能。

七、改进建议通过试验数据分析，可以得到以下改进建议：1.针对避雷器的放电电流进行更详细的监测和分析，以更好地了解其变化规律；2.进一步研究避雷器的半波工频残压控制机制，以提高其控制精度和稳定性。

[1]避雷器技术规程,国家电力公司，2024年[2]氧化锌避雷器工程指南,国家电力公司，2024年以上是关于三相组合式有串联间隙氧化锌避雷器试验验证的详细报告。

试验结果表明，此类避雷器具有良好的过电压保护性能和可靠性，适用于电力系统中的应用。

为确保电力系统的安全稳定运行，建议在实际应用中密切监测和分析避雷器的放电电流，并进一步研究避雷器的半波工频残压控制机制。

10kV氧化锌避雷器预防性试验标准化作业指导书2016.1.8目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4试验前准备 (1)4.1准备工作安排 (1)4.2劳动组织及人员要求 (1)4.3工器具与仪器仪表 (2)4.4技术资料 (3)4.5危险点分析与预防控制措施 (3)5安全措施 (3)6试验流程图 (4)7试验程序及工艺标准 (4)7.1开工 (4)7.2试验电源的使用 (4)7.3试验前准备工作安排 (5)7.4试验人员分工 (5)7.5作业内容 (5)7.6竣工 (6)8验收记录 (6)附录A（规范性附录）报告样式 (7)前言本标准化作业指导书是规范xxx10kV氧化锌避雷器预防性试验标准化作业而制定。

制定本标准化作业指导书的目的是指导10kV氧化锌避雷器预防性试验标准化作业的全过程控制，体现对设备及人员行为的全过程管理，保证现场作业过程的安全和质量，优化作业方案，提高效率，降低成本。

本标准化作业指导书由xxx标准化委员会提出。

本标准化作业指导书由xxx运维检测部负责起草。

本标准化作业指导书主要起草人：本标准化作业指导书审核人：本标准化作业指导书批准人：本标准化作业指导书由公司运维检测部归口并负责解释。

10kV氧化锌避雷器预防性试验标准化作业指导书1范围本标准化作业指导书规定了10kV氧化锌避雷器预防性试验标准化作业的试验前准备、工作内容、验收等要求。

本标准化作业指导书适用于10kV氧化锌避雷器预防性试验标准化作业。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

国家电网生〔2012〕352号国家电网公司十八项电网重大反事故措施（修订版）国家电网〔2009〕664号国家电网公司电力安全工作规程（变电部分）DL/T596-1996电力设备预防性试验规程Q/GDW168-2008输变电设备状态检修试验规程3术语和定义下列术语和定义适用于本标准化作业指导书。
