皮带秤标定步骤

皮带秤校准方法全文共四篇示例，供读者参考第一篇示例：皮带秤是一种常用的重量计量设备，广泛应用于各行各业，如物流、超市、化工等行业。

在使用过程中，为了保证其准确性和可靠性，需要定期对皮带秤进行校准。

下面将介绍一种简单有效的皮带秤校准方法，帮助大家更好地使用皮带秤。

一、准备工作在进行皮带秤校准之前，首先需要做好准备工作。

具体包括：1.确定校准的目的和标准：根据皮带秤的使用环境和要求，确定校准的目的和标准，例如需要校准的重量范围、精确度要求等。

2.选择合适的校准器具：根据皮带秤的规格和要求，选择合适的校准器具，确保其准确性和可靠性。

3.清洁和检查皮带秤：在开始校准之前，需要对皮带秤进行清洁和检查，确保其完好无损，避免因设备本身的问题影响校准结果。

4.校准环境准备：选择一个稳定的环境进行校准，避免外界因素对校准结果的影响，如温度、湿度、光线等。

二、校准步骤1.零点校准：将皮带秤置于校准环境中，确保设备稳定后，按照使用说明书对皮带秤进行零点校准，即清零操作。

2.校准标准货物：选择一种标准货物，如标准砝码或标准器具，放置于皮带秤上，进行称重操作。

根据称重结果和标准值进行纠正调整，直至两者一致。

3.重复校准：根据需要的准确度和精确度要求，重复以上步骤进行多次校准，确保校准结果的准确性和稳定性。

4.记录校准结果：在完成校准后，应将校准结果进行记录，包括校准的时间、地点、标准值和实际值等，以备日后查阅和对比。

5.调整校准参数：根据校准结果，如有需要，可以对皮带秤的校准参数进行调整，确保其在日常使用中能够保持准确性和稳定性。

三、校准频率皮带秤的校准频率一般根据具体情况来确定，一般建议进行定期校准，如每月、每季度或每半年进行一次校准。

在以下情况下需及时进行校准：1.新购置的皮带秤需要在初次使用前进行校准；2.皮带秤经过长时间使用，或者在使用过程中遭遇严重撞击、震动等情况，需要及时校准；3.环境发生明显变化，如温度、湿度等环境因素发生较大变化时，需要重新校准皮带秤。

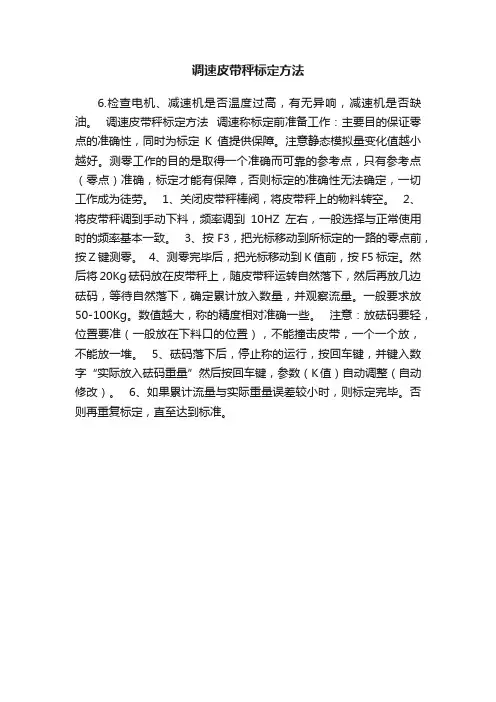

调速皮带秤标定方法
6.检查电机、减速机是否温度过高，有无异响，减速机是否缺油。

调速皮带秤标定方法调速称标定前准备工作：主要目的保证零点的准确性，同时为标定K值提供保障。

注意静态模拟量变化值越小越好。

测零工作的目的是取得一个准确而可靠的参考点，只有参考点（零点）准确，标定才能有保障，否则标定的准确性无法确定，一切工作成为徒劳。

1、关闭皮带秤棒阀，将皮带秤上的物料转空。

2、将皮带秤调到手动下料，频率调到10HZ左右，一般选择与正常使用时的频率基本一致。

3、按F3，把光标移动到所标定的一路的零点前，按Z键测零。

4、测零完毕后，把光标移动到K值前，按F5标定。

然后将20Kg砝码放在皮带秤上，随皮带秤运转自然落下，然后再放几边砝码，等待自然落下，确定累计放入数量，并观察流量。

一般要求放50-100Kg。

数值越大，称的精度相对准确一些。

注意：放砝码要轻，位置要准（一般放在下料口的位置），不能撞击皮带，一个一个放，不能放一堆。

5、砝码落下后，停止称的运行，按回车键，并键入数字“实际放入砝码重量”然后按回车键，参数（K值）自动调整（自动修改）。

6、如果累计流量与实际重量误差较小时，则标定完毕。

否则再重复标定，直至达到标准。

电子皮带秤初次使用是怎样进行“零点”标定的？作为一种广泛应用于工业用的、大型衡器，电子皮带秤也如民用的小型衡器一样，使用之前必须要进行归零调试，以保证测量结果的准确性。

只不过，小型民用衡器校零很简单，通常设置一键校零按钮，电子皮带秤的校零可就没那么轻而易举了，具有特定的流程，下面将给您介绍电子皮带秤的零点标定步骤：•皮带秤安装结束之后，首先应进行皮带秤的零点标定；在进行标定前，应使皮带秤运行一段时间，目的是让各个机械部分进行预热与磨合，从而使机械性能达到正常工作状态；当皮带秤平稳运行之后，再进行零点标定；•初次标定时，设置皮带的重量值，即表明此种情况下，皮带秤空载运行一圈，理论上物料的累积重量为0；•若结果为0说明零点标定成功，若是有所误差，则继续进行标定，需要重新修改皮带秤重量，重复步骤（2），直至达到预想的结果；•得出皮带重量之后，如重量超出测重传感器量程30%，我们要实地观察一下电子皮带秤有无异常出现；若无异常出现，则需要考虑更换测重传感器型号，换成量程更大的称重传感器。

（一般情况下，由专业厂家派出的技术人员在给出选型建议后，是不会出现皮带质量超过传感器量程的现象。

）•还要注意的是，在进行零点标定过程中，一定要关注仪表上显示的负荷信号的浮动。

通常，皮带质量应稳定在一个较小的变化范围内，若是质量浮动范围较大，就需要安排技术人员去现场检查皮带秤的运行是否稳定，若不稳定就需要调整以使其达到平稳状态；注：电子皮带秤测出的质量是皮带自身的重量与皮带上物料质量的总和，而零点标定就是为了得出皮带自身重量，使测量结果刨除皮带质量。

但是因为在实际使用过程中，情况较为复杂，皮带的质量是不断变化的，我们允许其在一定的小范围内有所波动，而我们使用的皮带值则是一个平均值。

原创文章，作者：luqiaoqiao，如若转载，请注明出处：/jishu/477.html。

个人收集整理-ZQ标定前地准备工作：秤体安装结束，皮带机稳定运转（无跑偏）一定时间后停下皮带机.先测量皮带地周长长度（）一至二次，测量值精确到.文档收集自网络，仅用于个人学习然后启动皮带机，用秒表测量皮带机转过固定圈数所用地时间（）三至五次.将实测数据分别取平均值、.文档收集自网络，仅用于个人学习仪表操作：运转皮带机并确认仪表无错误代码出现，屏幕显示（计量模式），最下一行行末有数字显示文档收集自网络，仅用于个人学习按[]→[]→[]地顺序输入，进入脉冲调整画面.按下[]键地同时按下秒表开始计时（[]键激活时，此按键左上角地红色灯被点亮，反之则灭），此时屏幕最下一行地行末地数值将自动向上累加.当秒表计时等于时，停止秒表计时地同时按下[]键，停止脉冲累积.按下[]键“Ｈ”会闪烁秒，在闪烁地同时按下[]键，这样累积地脉冲被写入仪表记录下来.如只按[]键而不按[]键，则不写入.这一步骤应做三次，将最接近地那一次脉冲写入仪表.然后按[] → [] → []返回.文档收集自网络，仅用于个人学习按[]→[]→[]地顺序输入，进入零调整画面.再按下[]键，此按键左上角地红色灯被点亮，同时字母后面出现以秒为单位显示地时间值（此值为脉冲调整输入地时间）并以到计数地形式递减，此时屏幕最下一行地行末地数值将自动向上或向下累加.当此值变为零时，[]键左上角地红色灯熄灭.观察屏幕最下一行地行末地数值，这应该是一个接近零地值，然后按下[]键，“”会闪烁秒，在闪烁地同时按下[]键，这样累积地公斤数被写入仪表记录下来.如只按[]键而不按[]键，则不写入. 由于初次标定地原因，第一次地数值不会接近零，没有什么问题.然后按[] → [] → []返回.文档收集自网络，仅用于个人学习在皮带机上安放检锤，并稳定运转一段时间后，按[]→[]→[３]地顺序输入，进入量程调整画面.按或键后（以为例），屏幕上地ＣＡＬ会闪烁不停，继续按键ＣＡＬ闪烁地地方会循环显示为ＣＡＬ１（单位长重）、ＣＡＬ２（皮带周长长度）、ＣＡＬ３（固定圈数）、(负荷率量程)、ＣＡＬ，其中ＣＡＬ为ＣＡＬ１、ＣＡＬ２、ＣＡＬ３地乘积.当其中地某一项在闪烁时用数字键＋[]键可以修改该项地值.不参与计算在这里可跳过.ＣＡＬ１、ＣＡＬ２、ＣＡＬ３地内容输入完毕后，按键至ＣＡＬ闪烁，然后按[]键，使ＣＡＬ不闪烁.再按下[]键，此按键左上角地红色灯被点亮，同时字母后面出现以秒为单位显示地时间值（此值为脉冲调整输入地时间）并以到计数地形式递减，此时屏幕最下一行地行末地数值将自动向上累加.当此值变为零时，[]键左上角地红色灯熄灭.观察屏幕最下一行地行末地数值，这应该是一个接近ＣＡＬ地值.然后按下[]键，“ＳＰＡＮ”会闪烁秒，在闪烁地同时按下[]键，这样累积地公斤数被写入仪表记录下来.如只按[]键而不按[]键，则不写入. 由于初次标定地原因，第一次地数值不会接近ＣＡＬ，然后连续做３５次，看读得地值是否基本一致，没有什么问题.然后按[] → [] → []返回，并从皮带机上拿下检锤.文档收集自网络，仅用于个人学习按[]→[]→[]地顺序输入，进入零调整画面.按下[]键，此按键左上角地红色灯被点亮，同时字母后面出现以秒为单位显示地时间值（此值为脉冲调整输入地时间）并以到计数地形式递减，此时屏幕最下一行地行末地数值将自动向上或向下累加.当此值变为零时，[]键左上角地红色灯熄灭.观察屏幕最下一行地行末地数值３５次.同样地，这应该也是一个接近零地值.然后按[] → [] → []返回.文档收集自网络，仅用于个人学习皮带秤调试地整个过程就完成了.上述地步骤如与ＣＦＣ－２０仪表说明书地内容有冲突，则请遵照说明书地内容操作.1 / 1。

皮带秤的标定方法皮带秤是一种常用的重量测量工具，它广泛应用于工业生产和商业交易中。

为了确保皮带秤的准确性和可靠性，需要对其进行定期的标定。

本文将介绍皮带秤的标定方法。

一、标定的目的皮带秤的标定是为了确定其测量结果的准确性。

通过标定，可以校准秤的读数，并确保其在工作过程中保持稳定的精度。

标定的结果将用于校正秤的测量误差，提高其测量的可靠性和精确度。

二、标定的步骤1. 准备工作在进行标定之前，需要确保皮带秤处于正常工作状态。

检查秤的各个部件是否完好，确保皮带的张力适当，以及清洁秤面和传感器。

2. 标定质量的选择选择一组已知质量的物体，如标准砝码或已经过校准的质量。

这些质量应涵盖整个测量范围，并且能够提供足够的精确度。

根据需要，可以选择单个质量或多个质量的组合。

3. 测量质量将选定的质量逐个放置在皮带秤上，记录每个质量的读数。

确保每次测量都在相同的条件下进行，如相同的环境温度和湿度。

4. 计算校正因子通过比较测量结果和已知质量，可以计算出校正因子。

校正因子是一个修正系数，用于校正秤的读数。

校正因子的计算可以根据具体的标定方法进行，如线性回归或最小二乘法。

5. 校正秤的读数根据计算得到的校正因子，对秤的读数进行校正。

可以通过手动调整读数或通过软件进行自动校正。

确保校正后的读数与已知质量的真实值一致。

6. 标定结果的记录和验证将标定结果记录下来，并贴上标定日期和操作人员的签名。

定期验证标定结果的准确性，可以通过使用已知质量进行比对测量，或者参与国家标准的比对。

三、标定的注意事项1. 标定应在稳定的环境条件下进行，避免温度、湿度等因素对测量结果产生影响。

2. 标定质量的选择应合理，覆盖整个测量范围，并具有足够的精确度。

3. 标定过程中应注意操作的准确性和仪器的稳定性。

4. 标定结果应及时记录并妥善保存，以备将来参考和验证。

5. 标定的频率应根据实际使用情况和法规要求进行，一般建议每年进行一次。

通过定期的标定，可以保证皮带秤的测量结果准确可靠。

皮带秤校准方法全文共四篇示例，供读者参考第一篇示例：皮带秤在工业生产中起到了非常重要的作用，可以用来测量物料的重量，保证生产过程的准确性。

随着时间的推移，皮带秤的准确性可能会有所下降，这时就需要对皮带秤进行校准，保证其准确性和稳定性。

下面就来介绍一下关于皮带秤校准的方法。

一、准备工作在进行皮带秤校准之前，首先需要准备好一些工具和材料，包括校准块、校准载荷、校准电器等。

校准块的选取要符合国家相关标准，校准载荷的重量要适合皮带秤的测量范围。

还需要确保皮带秤和校准装置都处于正常工作状态。

二、校准步骤1.验证皮带秤的零点在进行校准之前，需要先验证皮带秤的零点是否准确。

方法是将皮带秤调整到零点位置，然后在皮带秤上放置一个空载载荷，查看显示数值是否为零。

如果显示数值不为零，则需要进行调整，使之为零。

2.校准皮带秤校准皮带秤时可以采用静态校准或动态校准两种方法。

静态校准是指在不运转的情况下进行校准，可以通过向皮带秤上加放不同重量的校准载荷来判断其准确性。

动态校准是指在正常运转的情况下进行校准，可以通过连续放置校准载荷来观察皮带秤的反应。

3.记录校准结果在校准过程中需要记录每次放置校准载荷时的重量和皮带秤的显示数值，以便后续分析。

还需要注意校准过程中是否出现异常情况，及时处理。

三、常见问题及处理方法1.校准结果不稳定如果校准结果不稳定，可能是由于校准装置或校准块不稳定造成的。

此时需要重新检查校准装置并更换稳定的校准块进行校准。

2.校准过程中出现异常情况如果在校准过程中出现异常情况，如显示数值跳动、过载报警等，需要及时停止操作，并检查皮带秤和校准装置是否有故障，排除故障后再进行校准。

四、保养维护除了定期校准外，还需要对皮带秤进行定期保养维护，包括清洁表面、检查连接部件、润滑轴承等。

这样可以延长皮带秤的使用寿命，并保证其准确性和稳定性。

皮带秤的准确性对于工业生产至关重要，因此需要定期对其进行校准。

通过上述介绍的方法和步骤，相信大家可以更好地了解和掌握皮带秤校准的技巧，保证生产过程的准确性和稳定性。

皮带秤校准步骤：
1、首先到现场看传感器顶丝是否松开，看传感器盒与传动轴是否有结料接触现象。

2、看皮带上部和下部是否有积料，如果有，联系工艺人员清干净。

3、看皮带是否有跑偏现象，如果有，联系维修人员调整。

4、如果条件都具备，联系操作人员开皮带，让皮带运行一段时间，再看皮带跑偏情况。

5、在控制仪自动打到手动，并将控制输出设成100%，这时候开始进行零点校准，直到达到误差范围。

6、看校准砝码需要几个，挂到现场传感器上，进行间隔校准，直到达到误差范围。

7、大家注意：皮带陈是在DCS上启动和停止，DCS的输出是改变的控制仪的设定值，PID控制由控制仪来完成，校准完成后，一定要由手动打到自动！！！
8、以上步骤请大家熟记！！！。

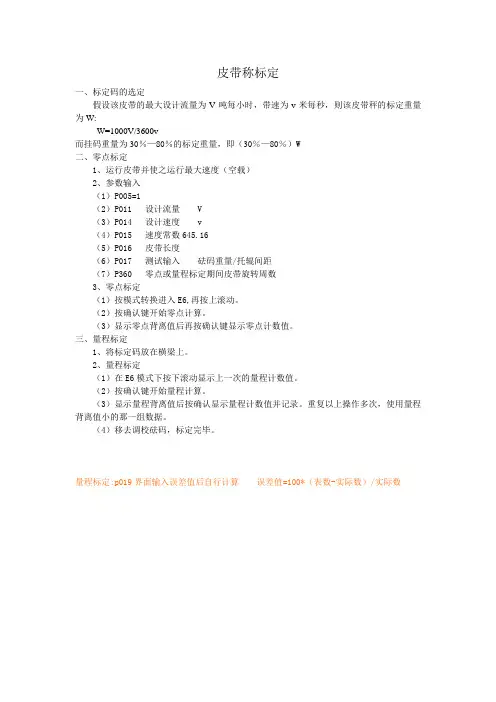

皮带称标定
一、标定码的选定
假设该皮带的最大设计流量为V吨每小时，带速为v米每秒，则该皮带秤的标定重量为W:
W=1000V/3600v
而挂码重量为30％—80％的标定重量，即（30％—80％）W
二、零点标定
1、运行皮带并使之运行最大速度（空载）
2、参数输入
（1）P005=1
（2）P011 设计流量V
（3）P014 设计速度v
（4）P015 速度常数645.16
（5）P016 皮带长度
（6）P017 测试输入砝码重量/托辊间距
（7）P360 零点或量程标定期间皮带旋转周数
3、零点标定
（1）按模式转换进入E6,再按上滚动。

（2）按确认键开始零点计算。

（3）显示零点背离值后再按确认键显示零点计数值。

三、量程标定
1、将标定码放在横梁上。

2、量程标定
（1）在E6模式下按下滚动显示上一次的量程计数值。

（2）按确认键开始量程计算。

（3）显示量程背离值后按确认显示量程计数值并记录。

重复以上操作多次，使用量程背离值小的那一组数据。

（4）移去调校砝码，标定完毕。

量程标定:p019界面输入误差值后自行计算误差值=100*（表数-实际数）/实际数。

电子皮带秤标定一.检查设备状态，记录各参数1.通过积算器上按键查看参数，积算器数码管分两排，一般情况，上排显示累计流量，下排显示瞬时流量：记录标定前的累积流量。

按“参数”，上排显示b-xxx(表示死区，应为045)再按“输入”上排显示L-xxx(表示零限，应为045)再按“输入”上排显示PA-xxx(表示每米脉冲数，应为080)再按“输入”上排显示Pb-xxxxx(表示皮带长度脉冲数)，再按“输入”或“退出”，显示累计值。

按“调皮”，上排显示NULxxxxx（表示上次标定后获得的皮重），（注：这时“起动”LED灯亮，但这时不操作）再按“输入”或“退出”，显示累计值。

按“链码”，上排显示CALxxxxx（表示上次标定后获得的链码系数），（注：这时“起动”LED灯亮，但这时不操作）再按“输入”或“退出”，显示累计值。

按“输出”，上排显示FS-xxx（表示输出模拟量量程，应为2000）再按“输入”或“退出”，显示累计值。

注：在各参数显示后，直接按数字键，再按“输入”，可以修改参数（在电锁打开的情况下），但一般不需要。

二.调皮操作1.爬上皮带秤支架，打开位于上坡处，用于钩住链码的保险。

不打开保险，无法进行下步工作，并会损害设备。

2.通知运行人员起动皮带。

3.确认皮带上没有煤流过，待皮带运行稳定（3~5分钟）后，按“调皮”键，上排显示NULxxxxx，这时“起动”LED灯亮，按“起动”,上排显示NUL-000，（表示调皮完成百分比）并开始自增，下排显示调皮总累计值。

当到100%，上排显示调皮新皮重，NULxxxx，下排显示皮重与上次的误差值（百分之）。

如果未出错，按“输入”，完成一次调皮。

记录皮重与误差值。

如果在调皮过程中运行振打，可能影响结果，按“退出”，本次调皮无效。

如果“出错“灯亮，按“退出”，退出调皮，再按“退出”一次，熄掉该灯。

4.重复步骤3，连续三次有效调皮的误差小于0.15%，认为合格，则调皮结束。

CFC-201仪表现场标定步骤1.标定前的准备工作：z秤体安装结束，皮带机稳定运转（无跑偏）一定时间后停下皮带机。

先测量皮带的周长长度（L）一至二次，测量值精确到mm。

z然后启动皮带机，用秒表测量皮带机转过固定圈数所用的时间（T）三至五次。

将实测数据分别取平均值L1、T1。

2.仪表操作：z运转皮带机并确认仪表无错误代码出现，屏幕显示Weigh Mode（计量模式），最下一行P行末有数字显示z按[SET]→[4]→[4]的顺序输入，进入脉冲调整画面。

按下[adj]键的同时按下秒表开始计时（[adj]键激活时，此按键左上角的红色LED灯被点亮，反之则灭），此时屏幕最下一行的Pulse行末的数值将自动向上累加。

当秒表计时等于T1时，停止秒表计时的同时按下[adj]键，停止脉冲累积。

按下[C]键“Ｈ”会闪烁5秒，在闪烁的同时按下[ENT]键，这样累积的脉冲被写入仪表记录下来。

如只按[ENT]键而不按[C]键，则不写入。

这一步骤应做三次，将最接近T1的那一次脉冲写入仪表。

然后按[SET] → [SET] → [SET]返回Weigh Mode。

z按[SET]→[4]→[1]的顺序输入，进入零调整画面。

再按下[adj]键，此按键左上角的红色LED灯被点亮，同时字母t后面出现以秒为单位显示的时间值（此值为脉冲调整输入的时间T1）并以到计数的形式递减，此时屏幕最下一行的Tot行末的数值将自动向上或向下累加。

当此值变为零时，[adj]键左上角的红色LED灯熄灭。

观察屏幕最下一行的Tot行末的数值，这应该是一个接近零的值，然后按下[C]键，“init”会闪烁5秒，在闪烁的同时按下[ENT]键，这样累积的公斤数被写入仪表记录下来。

如只按[ENT]键而不按[C]键，则不写入。

由于初次标定的原因，第一次的数值不会接近零，没有什么问题。

然后按[SET] → [SET] → [SET]返回Weigh Mode。

z在皮带机上安放检锤，并稳定运转一段时间后，按[SET]→[4]→[３]的顺序输入，进入量程调整画面。

皮带秤校验步骤
燃料皮带秤校验步骤
一、零点校验：
（1）启动要校验皮带秤的皮带，确认皮带上没有煤。

（2）点击菜单键，再点击零点校准。

（3）仪表自动开始零点校准，皮带会运行两圈即158秒，剩余时间为0时，此时会出现画面显示：
1）当误差为?0. 02%时，零点校验合格。

点击退出即可，也可以直接点击运行键。

2）当误差，或，？ 0.02%时，零点校验不合格。

点击改变，再次进行零点校准，直至零点校准合格。

3）一般情况下三次左右会合格。

二、实物校准
1）查看就地（#8皮带头部）实物秤秤出的重量，应在25至30吨之间。

记下实物重量，此重量是标准重量。

2）联系运行人员启动所有皮带，皮带运行起来确认没有煤。

3）点击菜单，点击实物校准键，进入下一步，点击“是”、“继续”，再通知燃料维护就地人员放煤。

4）此时积算器会显示瞬时流量、累讣总量。

5）燃料就地人员通知煤放完后，点击仪表上显示的完成建。

此时会显示累讣的重量。

通过数字键，直接输入标准重量。

点击确认，积算器会自动计算出误差，
如误差在？0.5%内为合格。

校验合格。

点击中止即可，也可以直接点击运行键。

6）
若超出？0•理在？0・6%以内，则点击改变，积算器自动修正间隔。

若误差很大, 则点击改变后，需重新装煤再次进行实物校准，直至校准合格为止。

皮带秤标定的简要操作步骤仪表在运行状态的显示如下：1、运行显示在仪表通电后，显示运行菜单，也可以在任何菜单内按运行键，返回运行菜单。

第二行显示瞬时流量 第三行显示皮带速度 2、 复位累计上卷按清零键仪表提示：按是，复位累计清零返回复位累计，按否直接返回复位累计显示。

下面将零点校准和实物校准的步骤和方法做简要的描述。

零点校准：在运行状态下按下“菜单”键，屏幕显示按“零点校准”键，屏幕显示：剩余时间为0屏幕显示：如需要改变零点按“改变”，屏幕显示：按“运行”键返回到运行状态。

此时，零点校准已经做完了。

实物校准：实物校准是仪表使用实际物料校准皮带秤，物料在通过皮带秤前或通过皮带秤后，必须在静态秤上准确称重。

在运行状态按下“菜单”键，仪表显示在主菜单1中按 “实物校准”，屏幕显示： 启动皮带，等带速稳定后按“开始”键，屏幕显示： 在皮带上输送校准 用的物料，此时仪表 开始累计，按“继续” 执行实物校准时，累计和流量的分辨率比正常时高10按完成键(如按中止则退出实物校准过程)输入通过皮带秤物料准确重量后，按确认键，仪表显示：按改变键，仪表应显示：按“运行”键，仪表进入运行状态，如仪表显示：请检查输入参数是否正确，必要时向北京西玛特公司咨询。

故障诊断：仪表有自诊断功能，在皮带秤发生故障时，可以帮助检修人员迅速准确的判断故障的原因和位置。

发生故障时，查看诊断菜单，连续按3次“菜单”键，仪表显示按“诊断”键 屏幕显示： 第二行显示重量信号经A/D 转换器的原始数据。

第三行显示速度脉冲经分频后的频率（赫兹/分钟）和分频数。

如果重量信号经A/D 转换器的原始数据太大或太小，或跳变差值太大且不稳定，这可以说明称重传感器不正常。

如果速度脉冲经分频后的频率为0或太大，则可以说明速度传感器不正常。

以上数据可参考标定数据记录进行比较。

皮带标定步骤一、准备工作1、检查秤体是否有变动、松动或损坏，并保证符合标准要求。

2、设入固定的参数如下：（例）1、3d 01 00 00 00 01 3e：设置测速轮周长（1）[定值]2、3d 02 00 00 00 01 3e：设置测速轮每圈脉冲数量（1）[定值]3、3d 17 00 01 20 00 3e：设置皮带秤速度采集方式（2米每秒）[变值]4、3d 18 00 00 15 00 3e：设置皮带秤AD值之差的基准值（1500）[定值]5、3d 05 00 00 48 00 3e：设置皮带秤秤量段长度（4米8）[变值]6、3d 06 00 00 00 40 3e：设置标定时砝码重量（40公斤）[变值]二、开始标定，此时需要空开皮带3、空开皮带（保证皮带为空），发送以下命令：计算周长和零点1、3d 03 00 00 01 20 3e：皮带走一圈所用时间（120秒）[变值]，等显示120秒后得出一值即皮带周长（周长=带速*周期）2、3d 08 3e：测量皮带秤皮重，即零点（发送此命令120秒后自动得出一值即皮带零点），最好发送两次作一比较。

4、挂上砝码40公斤，仍空开皮带，测出带砝码值1、3d 09 3e：测量皮带毛重，即带砝码或实物（自动计算带码值），最好发送两次作一比较。

5、发送以下命令计算并保存系数（它会自动计算）1、3d 10 3e：计算并保存标定系数6、标定以基本完成，发送3d 12 00 00 00 01 3e，定时实测一圈。

看它与理论值相差多少，最好保证前三位相同。

最后发送3d 11 3e，转入实际测量状态，标定完毕。

三、分析影响产量飘动的原因发送CK（查看历史值）找见零点值，再发送3d 20 00 00 00 01 3e命令，比较反馈值与零点值，如果相差大，则说明零点飘动，需重新校零。

备注：发送以3d xx xx xx xx xx 3e形势的命令需选中HEX复选框，发送CK 命令需去掉HEX复选框。

S7-200PLC皮带秤标定方法一、把速度传感器和重量传感器安装正确包括接线二、试车：用变频器把秤开起来，然后把秤的正反转和上方的分隔轮的正反转设定一下三、本设备使用的是ABB变频器，LOC/REM分别为本地和远程转换四、按按键ESC选择进入PLC参数功能，把额定流量、传感器荷重量程、脉冲单位（1000kg）、脉冲时间（1000mS）、速度系数简单看下速度的线性正不正常。

五、标定：1、校零：把变频器打在自动状态，PLC控制方式选择0，即本地控制状态下，按ENTER键给定秤满量程，按F1键启动秤让变频器转到50HZ等秤稳定之后，按ESC键进入校零功能，按F1进行校零，校零结束得到一个重量零点。

2、校重量系数：把砝码挂在秤上，根据理论值与仪表显示值算出重量系数：公式=理论值/仪表显示值*原先的重量系数，把得到的新的系数输入至参数里面的重量系数。

3、挂码校流量系数：把砝码挂在秤上，按F1键启动秤让变频器转到50HZ等秤稳定之后，按ESC键进入标定功能，按F3进入标定，等标定时间达到皮带环行一圈时间左右按F4停止标定，用公式：累计量=（砝码重量*皮带长度）/有效称量段长度（0.25m）得到理论的累计量，用理论的累计量与仪表显示的累计量得到新的流量系数，公式=理论值/仪表显示值*原先的流量系数，把得到的新的系数输入至参数里面的流量系数即可，再次标定，知道秤准了为止。

实物标定：如同上面的方法先对皮带秤进行校零，校重量系数。

完成之后再对皮带秤进行校流量系数（即对实际的累计量和仪表显示的累计量进行比较）方法如下：把仪表打在现场工作方式，即把控制方式选择0，按ENTER 键对皮带秤进行给定，最好使皮带秤运行慢一点。

把皮带秤先转起来，然后再把上方的阀棒打开，准备标定下料。

把传送皮带运行起来，让人准备下料时接住料物。

按F3把秤的累计量清零，然后按F1启动皮带秤，这时秤开始下料，皮带秤进行累计量累计。

达到一定吨数按F2停秤。

皮带秤实物标定方法
皮带秤的实物标定方法是一种相对准确且复杂的校准方式，适用于可以准备出相应量实物的皮带秤现场。

以下是详细的操作流程：
1. 按照不低于最大秤容量2%的比例准备校验用的标定物（也称作最大流量），这些标定物需要相对均匀分袋包装。

请注意，标定物的准备工作要细致，以确保校验过程中重量不发生变化。

此项工作需要人力和物力。

2. 在皮带秤的皮带上没有物料的情况下，让其运行五到六分钟，以确保上面没有任何物料残渣或其他东西，实现无负荷运行。

3. 清除脉冲传感器上的所有物品，包括杂物和灰尘，保持清洁。

4. 调整空皮带的跑偏角度，控制在百分之五以下。

5. 使用标准尺测量并确定皮带的长度，标定皮带一圈的长度，精确度不能小于百分之五。

6. 重启皮带秤，将其校正为零点。

然后调整时间，以皮带完整循环所需的时间作为一个单位，进行五到七次的专业测量，记录平均数值。

7. 皮带秤的计量称重仪表调整为标定状态。

8. 在皮带停止运行的状态下，于其宽度中心处挂上链码，确保链码和传感器的接触面最小，而链码的牵引挂点应在传感器位置以外的远距离。

9. 重新启动皮带，确保链码没有跑偏。

然后利用计量仪表进行标定，同样进行五到七次，修正仪表的系数，取得平均值进行记录。

10. 停止皮带秤的运行，计算并记录的数据，确保误差在允许范围内，然后可以将其投入生产使用。

遵循以上步骤和准则进行实物标定，可以获得精准的结果。

如果前两次的误差都在允许范围内，那么可以省略第三次的标定。

请注意，皮带秤的标准误差主要参数是其等级，如果不确定可以查看皮带秤的铭牌。

电子皮带秤标定方案与标定规程一、标定方案1 标准器具：电子台秤（精度0.05%）、标准链码2 物质准备：链码，固定链码的绳子两根，仪表工具一套，万用表一块。

3 标定办法：皮带在恒速运行一段时间后，标准链码产生的累计量（速度×链码单位长度重量×时间）与仪表显示累计量进行比较，根据偏差进行修正，进行3次以上。

4 用时：跑零位2次，皮带秤量程修正3次以上，需60分钟以上。

5 事业部提供：标定时派1 人配合，调整皮带、开停皮带。

6 关键环节6.1 称重传感器前后各三组托辊内皮带不能跑偏（物料必须在皮带中央输送），托辊必须灵活转动。

6.2秤架上无积尘积料，有无异物卡在秤架内，皮带表面有无粘料。

6.3链码放置：传感器前后链码长度应相等，固定链码的绳索应与皮带方向一致，不得有倾角。

至少要压在传感器的前后二个托辊上（留一定的余量，其链码长度不少于2.4m）6.4 用链码标定前，要校零位。

7 重要参数7.1一周带长/时间皮带一周长度皮带秤（或走带一周所需时间）在动态校正时有重大意义。

如您所知，一条几十米甚至几百米长的皮带，各点的质量，张力等肯定不能期望它是处处均匀相同的。

这势必构成电子秤的测量误差。

简单而可行消除这些误差的方法是求得一整圈走带误差的平均值。

在真正测量时再设法消除它，因为我们有理由认为在一定时间内各整数圈走带引入的误差基本相同。

根据具体情况把测得的值输入相应位置按“确认”键。

7.2速度设置本控制器提供了两种带速设置方法，一种是用测速传感器测速；另一种是当皮带机工作在恒速状态下，带速由人工输入。

人工测速的方法是先用标记笔在皮带上做好标记，用皮尺测量皮带的长度，用秒表人工测出皮带运转一周的时间。

用皮带长度除以皮带运转一周的时间得出速度值输入控制器。

7.3等效计量长度“等效计量长度”也叫“有效称量段”，即是秤架等效长度。

在建秤时，可预设一个初值，单托辊秤架为100-120cm，双托辊秤架为200-240cm, 四托辊秤架为400-480cm，即首尾称量托辊间的距离，加上首（或尾）称量托辊与相邻一个固定托辊的距离。

皮带秤校称步骤
一、空转运行皮带10分钟。

二、调零三次（调零既是零点校准）（此时若是光调零点，就不放置钢管）
调零方法：按仪表"菜单"键一次→零点校准→开始→此时读秒自动倒计时→时间结束时出现百分比误差→按“转换”键看累计误差值，若大于3—8kg则按“改变”键修正误差，若在3—5kg内则按不按“改变”皆可。

如上3次调零，若有两次不“改变”的情况下，零点误差皆在5kg 以下，则调零过程结束。

三、调间隔三次（调间隔既是间隔校准）
注：若校称前准备做调间隔，则应在一、二两步骤之间将钢管放在称架的固定位置上，然后再调零点。

1、将物料挂在钢管上
2、调间隔方法：按仪表“菜单”键一次→间隔校准→开始→此时读秒自动倒计时→时间结束时出现百分比误差值，若误差大于0.5%，则按“改变”修正误差，若误差小于或等于0.5%，则按不按“改变”都可以。

如上三次间隔校准，若有两次不“改变”的情况下，误差百分比皆在0.5%以下，则调间隔过程结束。

四、○1、将所有物料拿下来，钢管也拿下来。

○ 2、调两次零点。

电子皮带秤校准方法将电子皮带秤接通电源，空转30分钟以上才能进行校准。

1、按照说明书将电缆正确接入计量仪器2、清除错误标志。

按设定→12→送入，清除07E错误。

若有多个错误则重复操作至错误清除。

3、确定速度分频数①按设定→4→送入→送入，显示器从零开始计数，到1分钟时按送入键，停止计数，要求脉冲数在500～1000范围内（我厂在713左右）。

②若脉冲数大于1000，则按设定→13→送入键，将显示数加1再送入。

例如显示数为3，则按4→送入键，并重复①操作。

至合格位为止。

4、送入试验时间①按设定→4→送入键显示原试验时间②再按送入键，显示器从0开始脉冲计数，到达试验时间（系统参数确定时已选定）时，再按送入键，停止计数，显示器数值为试验时间之内的速度脉冲数（我厂为4100左右）③按送入键，显示数值被送入存储器，作为自动调零和自动调间隔的时间。

例:检测链码时此数值为2015，致使顺时流量及累计流量为理论值的2倍5、零点确定①按调零键，调零显示灯闪亮，累计显示及运行灯熄灭，累计停止②再按调零键，调零指示灯稳亮，显示器开始累计零点误差，到达试验时间时累计自动停止，且送入灯闪亮，当出现“－”号时，表示负的零点误差③再按送入键，新的零点被置入，原零点丢失。

记录该数值，作以后检查校准依据④重复①～③三次，以达到准确调零的目的（0.25％的误差范围）⑤达到允许误差范围后，按运行键则投入运行6、链码校准①停止输煤皮带，待链码挂上以后再运行②按设定→15→送入，显示原校准方式，按0→送入键③按设定→6→送入，显示原试验重量，再按相关数字键及送入键，置入新的校验试验重量④按调间隔键，调间隔灯闪亮，显示器显示“000”.⑤再按调间隔键，调间隔灯稳亮，显示器从“0”开始计数，到达试验时间（340s）自动停止，送入灯闪亮，显示累计量，根据此量计算校准系数误差。

⑥按送入键显示新校准系数，并自动存入存储器，记录新的校准系数，作以后调查依据。

皮带秤标定操作过程1.标定前准备工作：联系中控操作员在停机前通知岗位打好棒闸，走空皮带秤上面的料，把砝码搬到现场。

2.到现场后：检查皮带秤的速度编码器，称重传感器，称重皮带滚筒是否有料卡，如有问题就处理。

3.在确定现场无问题后就到电力室手动把秤开起来，查看速度和称重值是否正常。

如有问题就处理。

4.仪表操作：首先给称去皮重，在去皮重完成后再标零，标零完成后就进行挂砝码标定，标定完成后就把新D02间隔系数值记录下来，最后用计算公式：（原D02值－新D02）/ 新D02*100%=误差，如误差超过百分之五（包括百分之五）就通知质检部和制造部对皮带秤进行修改，修正误差；如小于百分之五，则不修改。

标定操作完成。

以下为申克定量给料机仪表操作说明控制方式：本地控制方式（键盘模式）/远程控制方式（非键盘模式）标定模式：容积模式（标定模式）/重量模式（非标定模式）按键说明启动停止选择上下显示器显示内容，选择功能复位计数器相当于FUNC键。

调用分配功能和时间按信息相当于DEL键，应答事件信息删除输入数字相当于ESC键，退出功能相当于ENT键，确认输入有效1、开启键盘模式：将仪表设为本地模式（键盘模式）：由现场操作，中控不能操作。

按菜单键“”进入主菜单。

然后用上下键找到“Start Keyboard Mode”按确认键“”。

此时仪表左上方会出现一个小方格。

说明在键盘模式。

2、关闭键盘模式：按菜单键“”进入主菜单。

然后用上下键找到“Stop Keyboard Mode”按确认键“”。

此时仪表左上方小方格会消失。

说明在非键盘模式。

此时仪表将由中控控制。

3、开启容积模式：容积模式为标定模式，只有在标定、去皮和做环形时才用。

按菜单键“”进入主菜单。

然后用上下键找到“V olu Mode”按确认键“”。

仪表左上方小方格内会出现一个“v”字。

说明在容积模式。

4、关闭容积模式：即开启重量模式。

按菜单键“”进入主菜单。

然后用上下键找到“Gravimetric”按确认键“”。
