电子皮带秤标定步骤

电子皮带秤初次使用是怎样进行“零点”标定的？作为一种广泛应用于工业用的、大型衡器，电子皮带秤也如民用的小型衡器一样，使用之前必须要进行归零调试，以保证测量结果的准确性。

只不过，小型民用衡器校零很简单，通常设置一键校零按钮，电子皮带秤的校零可就没那么轻而易举了，具有特定的流程，下面将给您介绍电子皮带秤的零点标定步骤：•皮带秤安装结束之后，首先应进行皮带秤的零点标定；在进行标定前，应使皮带秤运行一段时间，目的是让各个机械部分进行预热与磨合，从而使机械性能达到正常工作状态；当皮带秤平稳运行之后，再进行零点标定；•初次标定时，设置皮带的重量值，即表明此种情况下，皮带秤空载运行一圈，理论上物料的累积重量为0；•若结果为0说明零点标定成功，若是有所误差，则继续进行标定，需要重新修改皮带秤重量，重复步骤（2），直至达到预想的结果；•得出皮带重量之后，如重量超出测重传感器量程30%，我们要实地观察一下电子皮带秤有无异常出现；若无异常出现，则需要考虑更换测重传感器型号，换成量程更大的称重传感器。

（一般情况下，由专业厂家派出的技术人员在给出选型建议后，是不会出现皮带质量超过传感器量程的现象。

）•还要注意的是，在进行零点标定过程中，一定要关注仪表上显示的负荷信号的浮动。

通常，皮带质量应稳定在一个较小的变化范围内，若是质量浮动范围较大，就需要安排技术人员去现场检查皮带秤的运行是否稳定，若不稳定就需要调整以使其达到平稳状态；注：电子皮带秤测出的质量是皮带自身的重量与皮带上物料质量的总和，而零点标定就是为了得出皮带自身重量，使测量结果刨除皮带质量。

但是因为在实际使用过程中，情况较为复杂，皮带的质量是不断变化的，我们允许其在一定的小范围内有所波动，而我们使用的皮带值则是一个平均值。

原创文章，作者：luqiaoqiao，如若转载，请注明出处：/jishu/477.html。

皮带秤的标定方法皮带秤是一种常用的重量测量工具，它广泛应用于工业生产和商业交易中。

为了确保皮带秤的准确性和可靠性，需要对其进行定期的标定。

本文将介绍皮带秤的标定方法。

一、标定的目的皮带秤的标定是为了确定其测量结果的准确性。

通过标定，可以校准秤的读数，并确保其在工作过程中保持稳定的精度。

标定的结果将用于校正秤的测量误差，提高其测量的可靠性和精确度。

二、标定的步骤1. 准备工作在进行标定之前，需要确保皮带秤处于正常工作状态。

检查秤的各个部件是否完好，确保皮带的张力适当，以及清洁秤面和传感器。

2. 标定质量的选择选择一组已知质量的物体，如标准砝码或已经过校准的质量。

这些质量应涵盖整个测量范围，并且能够提供足够的精确度。

根据需要，可以选择单个质量或多个质量的组合。

3. 测量质量将选定的质量逐个放置在皮带秤上，记录每个质量的读数。

确保每次测量都在相同的条件下进行，如相同的环境温度和湿度。

4. 计算校正因子通过比较测量结果和已知质量，可以计算出校正因子。

校正因子是一个修正系数，用于校正秤的读数。

校正因子的计算可以根据具体的标定方法进行，如线性回归或最小二乘法。

5. 校正秤的读数根据计算得到的校正因子，对秤的读数进行校正。

可以通过手动调整读数或通过软件进行自动校正。

确保校正后的读数与已知质量的真实值一致。

6. 标定结果的记录和验证将标定结果记录下来，并贴上标定日期和操作人员的签名。

定期验证标定结果的准确性，可以通过使用已知质量进行比对测量，或者参与国家标准的比对。

三、标定的注意事项1. 标定应在稳定的环境条件下进行，避免温度、湿度等因素对测量结果产生影响。

2. 标定质量的选择应合理，覆盖整个测量范围，并具有足够的精确度。

3. 标定过程中应注意操作的准确性和仪器的稳定性。

4. 标定结果应及时记录并妥善保存，以备将来参考和验证。

5. 标定的频率应根据实际使用情况和法规要求进行，一般建议每年进行一次。

通过定期的标定，可以保证皮带秤的测量结果准确可靠。

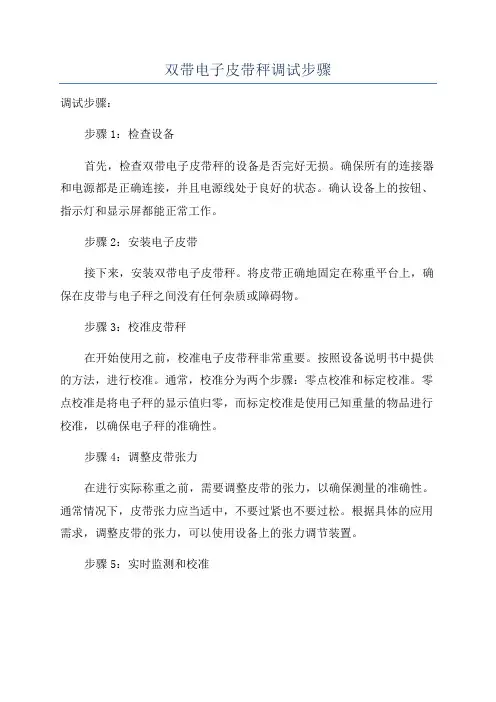

双带电子皮带秤调试步骤调试步骤：步骤1：检查设备首先，检查双带电子皮带秤的设备是否完好无损。

确保所有的连接器和电源都是正确连接，并且电源线处于良好的状态。

确认设备上的按钮、指示灯和显示屏都能正常工作。

步骤2：安装电子皮带接下来，安装双带电子皮带秤。

将皮带正确地固定在称重平台上，确保在皮带与电子秤之间没有任何杂质或障碍物。

步骤3：校准皮带秤在开始使用之前，校准电子皮带秤非常重要。

按照设备说明书中提供的方法，进行校准。

通常，校准分为两个步骤：零点校准和标定校准。

零点校准是将电子秤的显示值归零，而标定校准是使用已知重量的物品进行校准，以确保电子秤的准确性。

步骤4：调整皮带张力在进行实际称重之前，需要调整皮带的张力，以确保测量的准确性。

通常情况下，皮带张力应当适中，不要过紧也不要过松。

根据具体的应用需求，调整皮带的张力，可以使用设备上的张力调节装置。

步骤5：实时监测和校准在使用双带电子皮带秤的过程中，需要实时监测称重结果并进行校准。

在每次使用前，检查电子秤的准确性，进行零点校准和标定校准。

此外，定期检查设备是否正常运行，如果发现任何故障或异常，及时维修或更换。

步骤6：数据记录和分析在使用过程中，记录和分析电子皮带秤的数据，以便进行后续的数据处理和分析。

根据需求，可以将数据导出到计算机上进行进一步的分析，或者与其他系统进行集成。

步骤7：保养和维护最后，定期对设备进行保养和维护，以延长电子皮带秤的使用寿命。

清洁皮带和设备表面，检查电源线和连接器的磨损情况，确保设备运行时无噪音或震动。

总结：双带电子皮带秤是一种常用的称重设备，确保设备的准确性和可靠性对于使用者而言是至关重要的。

通过按照以上步骤进行调试，可以确保电子皮带秤的正常运行，并获得准确的称重结果。

同时，在使用过程中需要注意设备的保养和维护，以确保其良好的工作状态。

电子皮带秤校准办法一、皮重校准：1、接通电源，按下主屏幕上的“起动”键，使电子皮带秤运行10—30分钟。

2、工作稳定后，到“其它功能”中找到并按下“调零”键，进入调零屏幕，按“执行”键，开始进行皮重校准。

3、校准完毕，机器提示。

二、额定重量的校准：1、在空秤运行情况下，到“其它功能”中找到并按下“校秤”键，进入校秤屏幕，按“执行”键2、校秤结束，机器提示。

三、累计误差校准：1、把电子皮带秤打至“单机”2、到“其它功能”中找到并按下“计量”键，返回主页，点击“启动”键，将2Kg的砝码均匀地摆放在皮带上，调节摆放疏密程度，使称量段上重量基本上与额定重量相近。

3、当秤瞬时流量为“0”时，点击“暂停”键。

4、点击“修改误差”中的“是”，把重量改为砝码的实际重量，返回主页。

5、按步骤2、3、4重新进行校准，连续进行3次，算出累计误差。

电子秤校准办法一、电子秤预热半小时。

二、进入调校：先按下“ON/OFF”再按下“TARE”键，2秒后屏幕上显示“CAL”，再过2秒，屏幕上显示空白。

1、零位调校如零位不用调校，可按“GROSS/NET”键，则可跳过零位调校；如调校零位，接受现时承载器的皮重，按“ON/OFF”键。

2、称量间距调校：2.1执行零位调校后，如没有发生错误，显示器上显示1000002.2将重量等于最大量程1/5的标准砝码放在承载器上，用“ZERO”和“TARE”键，将显示器读数设为所加砝码的重量，按“ON/OFF”确定，进入第二步。

2.3将重量等于最大量程2/5的标准砝码放在承载器上，用“ZERO”和“TARE”键，将显示器读数设为所加砝码的重量，按“ON/OFF”确定，进入第三步。

2.4将重量等于最大量程3/5的标准砝码放在承载器上，用“ZERO”和“TARE”键，将显示器读数设为所加砝码的重量，按“ON/OFF”确定，进入第四步。

2.5将重量等于最大量程4/5的标准砝码放在承载器上，用“ZERO”和“TARE”键，将显示器读数设为所加砝码的重量，按“ON/OFF”确定，进入第五步。

1#、2#恒速称校验操作步骤一、皮带秤测零1、首先要确保皮带秤上没有物料，皮带秤整体干净无杂物，配料系统处于停止状态2、断开三台变频器电源，拔掉仪表后面的启动／计量端子，开启配料系统使其处于运行状态3、仪表上按住SET键3秒，再按DAT键，然后连续按SET键找到“测零选择”，仪表上按▲键显示001，再按SET键系统自动开始测零4、自动测零结束后，按SET键保存测零结果，然后按ESC键退出，停止配料系统进入标定步骤二、皮带秤标定1、确保原料料仓里面有料，炉台出料口料仓没有料，拉料的三轮车准备到位2、将待标定的变频器频短线打开，合上待标定变频器的电源，变频器面板上按Model键，找到P 00，按Enter键进入，将里面的数值改为00，按Enter键输入保存，然后按▲键找到P 01，按Enter键进入，将里面的数值改为00，按Enter 键输入保存，然后按Model键找到频率，将频率改为42Hz3、开启配料系统，按SET键3秒，再按DAT键，然后连续按SET键找到“标定选择”，仪表上按▲键显示001，再按SET键仪表启动4、变频器面板上按Run键手动开启变频器，配料系统开始自动下料，待三轮车装满时，变频器上按Stop键手动停止变频器，待皮带秤上物料全部走完之后，仪表上按SET键停止仪表5、将三轮车中的的物料过磅称重，仪表上按DAT键，输入过磅重量，按SET 键保存，保存完毕后按ESC键退出6、停止配料系统，将仪表后面的启动／计量端子恢复，变频器面板上按Model 键，找到P 00，按Enter键进入，将里面的数值改为01，按Enter键输入保存，然后按▲键找到P 01，按Enter键进入，将里面的数值改为02，按Enter键输入保存，断开变频器电源，恢复变频器频短线7、标定结束，配料系统具备正常使用条件编制：李浩。

CFC-201仪表现场标定步骤1.标定前的准备工作：z秤体安装结束，皮带机稳定运转（无跑偏）一定时间后停下皮带机。

先测量皮带的周长长度（L）一至二次，测量值精确到mm。

z然后启动皮带机，用秒表测量皮带机转过固定圈数所用的时间（T）三至五次。

将实测数据分别取平均值L1、T1。

2.仪表操作：z运转皮带机并确认仪表无错误代码出现，屏幕显示Weigh Mode（计量模式），最下一行P行末有数字显示z按[SET]→[4]→[4]的顺序输入，进入脉冲调整画面。

按下[adj]键的同时按下秒表开始计时（[adj]键激活时，此按键左上角的红色LED灯被点亮，反之则灭），此时屏幕最下一行的Pulse行末的数值将自动向上累加。

当秒表计时等于T1时，停止秒表计时的同时按下[adj]键，停止脉冲累积。

按下[C]键“Ｈ”会闪烁5秒，在闪烁的同时按下[ENT]键，这样累积的脉冲被写入仪表记录下来。

如只按[ENT]键而不按[C]键，则不写入。

这一步骤应做三次，将最接近T1的那一次脉冲写入仪表。

然后按[SET] → [SET] → [SET]返回Weigh Mode。

z按[SET]→[4]→[1]的顺序输入，进入零调整画面。

再按下[adj]键，此按键左上角的红色LED灯被点亮，同时字母t后面出现以秒为单位显示的时间值（此值为脉冲调整输入的时间T1）并以到计数的形式递减，此时屏幕最下一行的Tot行末的数值将自动向上或向下累加。

当此值变为零时，[adj]键左上角的红色LED灯熄灭。

观察屏幕最下一行的Tot行末的数值，这应该是一个接近零的值，然后按下[C]键，“init”会闪烁5秒，在闪烁的同时按下[ENT]键，这样累积的公斤数被写入仪表记录下来。

如只按[ENT]键而不按[C]键，则不写入。

由于初次标定的原因，第一次的数值不会接近零，没有什么问题。

然后按[SET] → [SET] → [SET]返回Weigh Mode。

z在皮带机上安放检锤，并稳定运转一段时间后，按[SET]→[4]→[３]的顺序输入，进入量程调整画面。

皮带秤校验的基本步骤一、皮带秤基本参数的设定“校准数据” 设定按菜单按菜单键至主菜单2，按校准数据，屏幕显示1)按下卷默认：电子校准选择：电子校准，链码校准，挂码校准2) 输入链码重量 按下卷3) 手动建立测试周期反复按 按手动按继续键后皮带一周长度XXX.XX 米需现场用尺子实际测量皮带一周运行时间XXX 秒 需现场用秒表实际测量按确认键，皮带按照输入的参数建立测试周期二、 皮带秤校验的两个步骤： 第一步、零点校准按菜单键至屏幕显示主菜单1：按零点校准键，屏幕显示：按开始剩余时间为0如果误差显示XXX.X%≤±0.5%，按中止键，大于±0.5%，按改变键，屏幕显示：第二步、间隔校准零点校准完成后，按菜单键返回主菜单1，先把皮带机停下来后，把链码或挂码放到皮带机上固定好，然后方可开启皮带，再按间隔校准，屏幕显示：按开始键，仪表显示：如果误差显示XXX.X%≤±0.5%，按中止键，大于±0.5%，按改变键，屏幕显示：三、给煤机皮带秤的校验步骤：第一步、零点校准先把挂码杆及挂码托盘放置在皮带秤上，进行零点校准，连续做3遍，误差值≤±0.5%合格。

第二步、间隔校准把砝码挂在挂码托盘上，进行间隔校准，连续做3遍，误差值≤±0.5%合格。

第三步、零点校准（去杆）把挂码杆及挂码托盘拿下，进行零点校准，连续做3遍合格。

三步做完合格后即可投入使用。

皮带秤校验及维护1.建立测试周期测试周期应不小于3周或不低于3分钟且应取整数圈。

测量皮带一周长度，精确到毫米。

在皮带上做一显著标识，开启皮带并以最大速度运行，当标识通过某一参考点时，用秒表开始测量皮带整数圈的运行时间，将皮带一周的长度、选择的运行圈数及运行圈数所用的时间输入仪表，并进行一次倒计时，倒计时结束即完成了测试周期的建立。

2.零点校准零点校准前让皮带运行至少半小时，再开始调零，零点校准至少要进行3次，以观察零点稳定性，正常后记录零点值。

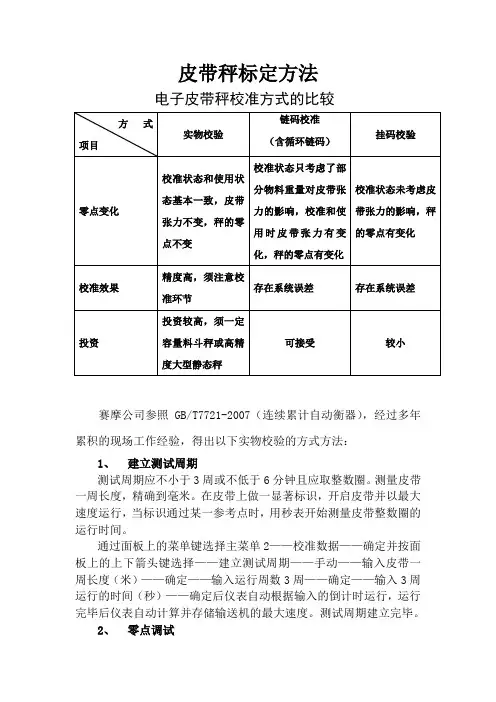

皮带秤标定方法电子皮带秤校准方式的比较赛摩公司参照GB/T7721-2007（连续累计自动衡器），经过多年累积的现场工作经验，得出以下实物校验的方式方法：1、建立测试周期测试周期应不小于3周或不低于6分钟且应取整数圈。

测量皮带一周长度，精确到毫米。

在皮带上做一显著标识，开启皮带并以最大速度运行，当标识通过某一参考点时，用秒表开始测量皮带整数圈的运行时间。

通过面板上的菜单键选择主菜单2——校准数据——确定并按面板上的上下箭头键选择——建立测试周期——手动——输入皮带一周长度（米）——确定——输入运行周数3周——确定——输入3周运行的时间（秒）——确定后仪表自动根据输入的倒计时运行，运行完毕后仪表自动计算并存储输送机的最大速度。

测试周期建立完毕。

2、零点调试零点调试前让皮带先运行至少半小时，再开始调零。

零点校准至少要运行5次，以观察零点稳定性，正常后记录零点值。

通过面板上的菜单键选择主菜单1——零点校准——选择开始后仪表自动按倒计时运行，运行完毕后在屏幕上自动显示本次零点校准的误差，零点误差应小于%。

3、物料标定（1）物料准备：准备满足皮带秤标定用的物料量。

（2）控制衡器：物料标定的控制衡器采用磅秤。

（3）物料重量控制：根据“连续累计自动衡器（电子皮带秤）国家计量检定标准（JJG195-2002）”规定，试验物料量不小于最大流量下1小时累计载荷的2%，贵厂最大流量为100吨/小时，因此试验物料量应不小于2吨。

（4）物料流量控制：按检定标准规定，试验物料流最应在20%最大流量和最大流量之间，即在20t/h和100t/h之间。

（5）启动皮带调好零点后，将按规定范围的流量和重量的物料从秤体上通过，且须在测试周期内将物料放完；将通过秤体的全部物料用磅秤称重，并记录。

重复做3到4次以观察其重复性。

（6）操作步聚：实物校准时选择菜单1——选择实物校准——选择开始——选择继续——然后开始下料，待物料下料结束后，请不要直接选择完成结束，待仪表运转一个周期或者一个周期的整数倍后选择完成结束。

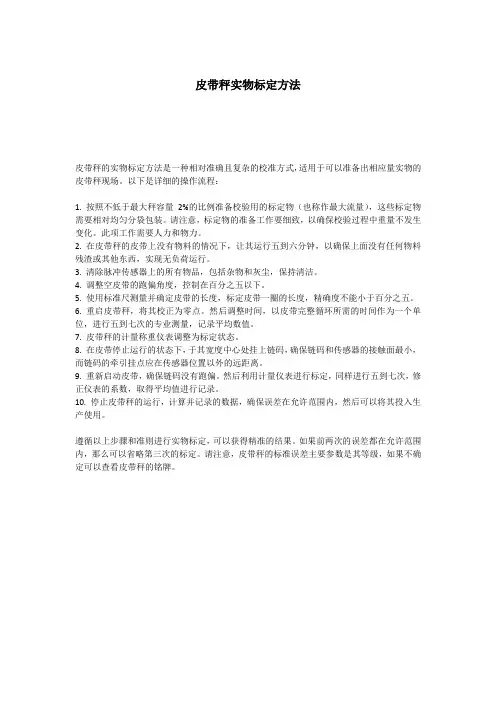

皮带秤实物标定方法
皮带秤的实物标定方法是一种相对准确且复杂的校准方式，适用于可以准备出相应量实物的皮带秤现场。

以下是详细的操作流程：
1. 按照不低于最大秤容量2%的比例准备校验用的标定物（也称作最大流量），这些标定物需要相对均匀分袋包装。

请注意，标定物的准备工作要细致，以确保校验过程中重量不发生变化。

此项工作需要人力和物力。

2. 在皮带秤的皮带上没有物料的情况下，让其运行五到六分钟，以确保上面没有任何物料残渣或其他东西，实现无负荷运行。

3. 清除脉冲传感器上的所有物品，包括杂物和灰尘，保持清洁。

4. 调整空皮带的跑偏角度，控制在百分之五以下。

5. 使用标准尺测量并确定皮带的长度，标定皮带一圈的长度，精确度不能小于百分之五。

6. 重启皮带秤，将其校正为零点。

然后调整时间，以皮带完整循环所需的时间作为一个单位，进行五到七次的专业测量，记录平均数值。

7. 皮带秤的计量称重仪表调整为标定状态。

8. 在皮带停止运行的状态下，于其宽度中心处挂上链码，确保链码和传感器的接触面最小，而链码的牵引挂点应在传感器位置以外的远距离。

9. 重新启动皮带，确保链码没有跑偏。

然后利用计量仪表进行标定，同样进行五到七次，修正仪表的系数，取得平均值进行记录。

10. 停止皮带秤的运行，计算并记录的数据，确保误差在允许范围内，然后可以将其投入生产使用。

遵循以上步骤和准则进行实物标定，可以获得精准的结果。

如果前两次的误差都在允许范围内，那么可以省略第三次的标定。

请注意，皮带秤的标准误差主要参数是其等级，如果不确定可以查看皮带秤的铭牌。

校验步骤
当皮带秤计量不准时，先进行自动零点校准，皮带以最大速度运行。

按菜单键，此时屏幕显示为
按零点校准键，屏幕显示
剩余时间为0时，显示
误差大于或小于0.00%时按改变键，反之按退出。

按改变后，屏幕显示为
按菜单返回菜单1，按间隔校准，屏幕显示
间隔校准可以使用三种不同的模拟载荷方式：电子校准、挂码校准、链码校准，仪表根据在校准方式和校准常数进行校准。

如选择挂码或链码校准模式，加上模拟载荷后启动皮带。

按开始键，屏幕显示
等剩余时间为0，屏幕显示
当误差大于或小于0.00%时，按改变键
按改变键后，屏幕显示
实物校准
按菜单键，进入菜单1，选择实物校准
准备实际物料，物料在通过皮带秤前，必须在静态秤上准确称重。

按实物校准后，屏幕显示
启动皮带，等带速稳定后按开始
在皮带上输送校准后的物料，此时仪表以开始累计，按继续
等所有物料通过皮带秤后等皮带运转整数圈数时结束，按完成键
输入通过皮带秤校准物料准确重量后，按确认键
仪表显示
当误差大于或小于0.00%时，按改变键，仪表自动标定新的间隔值并显示如下
按运行键，仪表进入运行状态，皮带秤校准完成。

电子皮带秤校验规范指导书
电仪计量科。

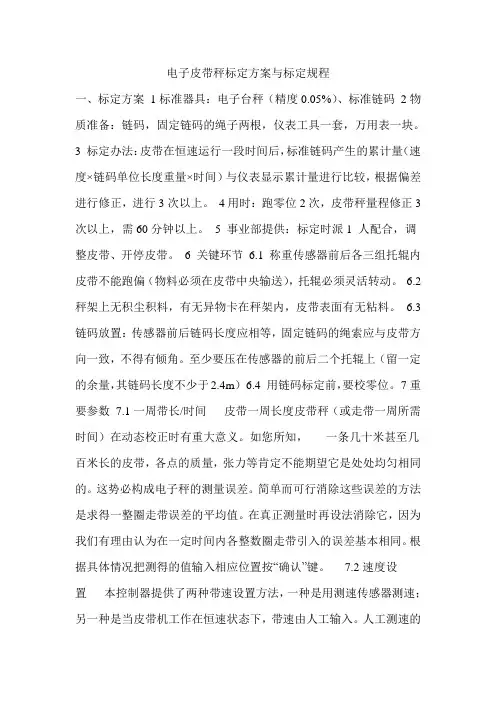

电子皮带秤标定方案与标定规程一、标定方案1 标准器具：电子台秤（精度0.05%）、标准链码2 物质准备：链码，固定链码的绳子两根，仪表工具一套，万用表一块。

3 标定办法：皮带在恒速运行一段时间后，标准链码产生的累计量（速度×链码单位长度重量×时间）与仪表显示累计量进行比较，根据偏差进行修正，进行3次以上。

4 用时：跑零位2次，皮带秤量程修正3次以上，需60分钟以上。

5 事业部提供：标定时派1 人配合，调整皮带、开停皮带。

6 关键环节6.1 称重传感器前后各三组托辊内皮带不能跑偏（物料必须在皮带中央输送），托辊必须灵活转动。

6.2秤架上无积尘积料，有无异物卡在秤架内，皮带表面有无粘料。

6.3链码放置：传感器前后链码长度应相等，固定链码的绳索应与皮带方向一致，不得有倾角。

至少要压在传感器的前后二个托辊上（留一定的余量，其链码长度不少于2.4m）6.4 用链码标定前，要校零位。

7 重要参数7.1一周带长/时间皮带一周长度皮带秤（或走带一周所需时间）在动态校正时有重大意义。

如您所知，一条几十米甚至几百米长的皮带，各点的质量，张力等肯定不能期望它是处处均匀相同的。

这势必构成电子秤的测量误差。

简单而可行消除这些误差的方法是求得一整圈走带误差的平均值。

在真正测量时再设法消除它，因为我们有理由认为在一定时间内各整数圈走带引入的误差基本相同。

根据具体情况把测得的值输入相应位置按“确认”键。

7.2速度设置本控制器提供了两种带速设置方法，一种是用测速传感器测速；另一种是当皮带机工作在恒速状态下，带速由人工输入。

人工测速的方法是先用标记笔在皮带上做好标记，用皮尺测量皮带的长度，用秒表人工测出皮带运转一周的时间。

用皮带长度除以皮带运转一周的时间得出速度值输入控制器。

7.3等效计量长度“等效计量长度”也叫“有效称量段”，即是秤架等效长度。

在建秤时，可预设一个初值，单托辊秤架为100-120cm，双托辊秤架为200-240cm, 四托辊秤架为400-480cm，即首尾称量托辊间的距离，加上首（或尾）称量托辊与相邻一个固定托辊的距离。

电子皮带秤校验操作过程一、准备工作1.确定校验日期和时间，并通知相关人员。

2.准备校验设备和工具，包括校验砝码、校验器具、测量工具等。

3.关闭电子皮带秤的电源，并确保其处于停止状态。

二、外观检查1.检查电子皮带秤的外观是否完好，如有破损或变形的部件应及时修复或更换。

2.检查传感器和测量元件是否正常工作，如有故障应及时修理或更换。

三、零点校准1.将电子皮带秤上的物料清空，并确保皮带无物料通过。

2.打开电子皮带秤的电源，进入校准模式。

3.使用校验砝码，按照设定要求将电子皮带秤的显示值调整为零。

四、量程校准1.使用校验砝码，按照设定要求将电子皮带秤的显示值调整为满量程。

2.检查校验砝码的准确性，确保其符合国家标准。

3.根据校验结果，调整电子皮带秤的量程设置，使其显示值与校验砝码的重量一致。

五、线性度校准1.在电子皮带秤上放置一系列已知重量的校验砝码，分别占据整个量程范围。

2.记录每个校验砝码的重量和电子皮带秤的显示值。

3.比较校验砝码的重量和电子皮带秤的显示值，计算其偏差。

4.根据偏差值，调整电子皮带秤的线性度，使其显示值与校验砝码的重量尽可能接近。

六、稳定性校准1.将一定重量的物料均匀地放置在电子皮带秤上。

2.记录电子皮带秤显示值的变化情况，包括稳定时间和波动范围。

3.根据记录的数据，评估电子皮带秤的稳定性，并进行必要的调整。

七、重复性校准1.将一定重量的物料多次通过电子皮带秤，并记录每次的显示值。

2.比较多次测量的结果，计算其偏差。

3.根据偏差值，评估电子皮带秤的重复性，并进行必要的调整。

八、校验报告1.根据以上校验过程和结果，编写详细的校验报告，包括校验日期、时间、校验人员、校验设备、校验方法、校验结果等内容。

2.将校验报告保存在电子皮带秤的档案中，以备后续参考和查阅。

校验操作结束后，应及时关闭电子皮带秤的电源，并将校验设备和工具清理整理好。

校验报告应及时传达给相关人员，并根据校验结果进行必要的调整和维护。

电子皮带秤实物标定作业规程电子皮带秤实物标定作业规程－状态卡03页－动作卡04页计算机编码：01-002工程验收确认检修负责人：装置设备负责人：生产处计量工程师：一、标定前的准备工作：a. 确定标定方式（实物标定或链码标定）b. 联系相关单位，确定标定时间，了解工艺和设备状况。

001.a. 落实人员，安排到位，明确员工，落实责任，通知标定时间，通知提前到岗时间。

b. 准备相关工具，如万用表、记号笔、记录本、胶带、扳手、镙丝刀等。

准备相应数量的对讲机，提前充电。

c. 准备相关技术资料，如电子秤说明书、计量运行参数记录、传感器接线图等。

002 确定标定工作监控主要环节：a. 确定货位、料仓、散库、皮带、电子秤现场，中控DCS为主要监控环节。

003 按作业规程要求进行检查确认：a. 货位标定人员确认货位底数，并做好记录。

b. 料仓标定人员确认料仓底数，并做好记录。

c. 散库标定人员确认放料小车开启、关闭是否零活，确认耙料机进入停运状态，检查放料管道有无跑料现象。

d. 电子秤现场标定人员检查各主要参数，并做好记录。

e. 中控标定人员确认DCS显示数据，并做好记录。

二、进入作业程序：000001B-( ) 标定时间已经确认。

002B-( ) 标定所需工具、资料备齐。

003B-( ) 人员已分工明确。

004B-( ) 标定主要数据已记录。

签字：（）005B-( ) 工艺车间确定生产工艺状况正常，生产处批准标定。

签字：（）状态1101B-( ) 按规定安全着装，统一配备对讲机。

102B-( ) 在预定开始时间内，散库标定人员指挥放料小车在同一时间关闭放料口，实物进入放料管，进入料仓，标定开始。

103B-( ) 其他岗位人员在散库标定人员指挥关闭放料口的同时在同一时间内记录起始数据。

104B-( ) 标定期间，标定人员按分工负责本区域内的巡检和监盘及数据处理工作，标定负责人负责巡回检查各监控点的运行及数据，及时处理异常，确保准确无误。

电子皮带秤调试步骤1.准备工作在进行电子皮带秤的调试之前，需要准备以下工作：-检查仪表和电子皮带秤是否齐全，并确保其正常工作。

-准备好测试物料，并确保其质量稳定，并且可以用来测试秤的准确度。

-确保电子皮带秤的电源和接地正常。

2.设定初始参数在进行电子皮带秤的调试之前，需要设置一些初始参数，包括物料的名称、宽度、密度和容量等。

这些参数将用于计算物料的重量。

3.调校秤体首先，需要将电子皮带秤的秤体调试到水平位置。

可以使用水平仪或其他工具来检查秤体是否水平。

如果秤体不水平，则需要调整支撑装置，使其水平。

4.调试传感器-调整传感器的位置和方向，使其与物料流动方向一致，并且与物料的接触面积最大。

这样可以确保传感器能够准确地测量物料的重量。

-调整传感器的灵敏度。

可以通过增大或减小传感器的灵敏度来改变其响应速度和准确度。

调整灵敏度时，可以逐步调整，反复测试，直到达到最佳效果。

5.校准电子皮带秤-静态校准是通过直接加重或减重来测试秤的准确度。

首先，将已知重量的物料加到皮带上，然后读取电子显示器上的重量。

如果读数不准确，则需要调整校准参数，直到读数准确为止。

-动态校准是通过自动送料系统来测试秤的准确度。

首先，调整皮带的速度和物料的流量，使其接近实际的工作条件。

然后，连续测试电子皮带秤的准确度，并记录读数。

如果读数不准确，则需要调整校准参数，直到读数准确为止。

在调试过程中，还需要注意以下事项：-确保测试物料的质量和流动性稳定，以确保测试结果的准确性。

-在调试过程中，可以适当调整物料的流量、速度和密度等参数，以模拟实际工作条件。

-在进行校准之前，应当将秤体和传感器进行清洁，以确保其表面光滑和无污染。

总结：电子皮带秤的调试是一个复杂的工作，需要仔细、耐心和细致的操作。

通过以上步骤的调试，可以确保电子皮带秤的准确度和可靠性，从而为物料计量提供准确的数据。

但需要注意的是，不同类型的电子皮带秤可能有不同的调试步骤和方法，因此在调试之前，最好参考相关的技术文件和操作手册。

电子皮带秤校验操作过程一、准备工作1.校验设备准备：购买一台精准的校验电子秤，并保证其在有效期内。

2.校验物准备：选择大型工业标准物作为校验物，其质量稳定，不易损坏，且与待校验皮带秤工作集中密度相近。

3.校验环境准备：确保校验环境的温度、湿度和通风条件稳定，避免外界干扰。

二、安装调试1.排除干扰：确认校验前皮带秤周围没有其他物体或电源设备，避免干扰校验过程。

2.在秤台上放置校验物：根据待校验皮带秤的容量要求，放置一定数量的校验物。

3.皮带调速：合理调节皮带速度，确保校验物稳定流入皮带秤。

三、校验操作1.校验物称重：开启电子皮带秤并将其零点调整到无负载时的状态。

然后，让校验物通过皮带秤，注意记录校验物的实际重量。

2.读取示数：在校验过程中，读取和记录电子皮带秤显示屏上的累计数据和重量数据，并与校验物的实际重量进行比对。

3.比较数据：将电子皮带秤示数与校验物实际重量进行对比，计算出电子皮带秤的误差和准确度。

根据国家标准和企业要求，确定电子皮带秤的合格范围。

4.调整电子皮带秤：如果校验结果显示电子皮带秤存在误差，可以通过调整电子皮带秤的灵敏度或零点进行校准，以提高其准确度。

5.重复校验：为了确保校验结果的准确性和可靠性，通常需要对电子皮带秤进行多次校验，然后计算出其平均误差，并与校验合格范围进行比对。

四、校验记录1.保存校验记录：对每次校验操作和结果进行详细记录，包括校验时间、校验物重量、电子皮带秤示数、误差值等。

同时，将校验记录与电子皮带秤出厂校准记录进行比对，以评估电子皮带秤的长期稳定性和准确性。

2.分析校验结果：根据校验记录和数据分析，评估电子皮带秤的准确度和稳定性，并决定是否需要进行修理、调整或退役。

以上就是电子皮带秤校验的操作过程。

通过定期校验和调整，可以保证电子皮带秤的准确度和可靠性，为生产线的称重工作提供准确的数据支持。

电子皮带秤校准方法将电子皮带秤接通电源，空转30分钟以上才能进行校准。

1、按照说明书将电缆正确接入计量仪器2、清除错误标志。

按设定→12→送入，清除07E错误。

若有多个错误则重复操作至错误清除。

3、确定速度分频数①按设定→4→送入→送入，显示器从零开始计数，到1分钟时按送入键，停止计数，要求脉冲数在500～1000范围内（我厂在713左右）。

②若脉冲数大于1000，则按设定→13→送入键，将显示数加1再送入。

例如显示数为3，则按4→送入键，并重复①操作。

至合格位为止。

4、送入试验时间①按设定→4→送入键显示原试验时间②再按送入键，显示器从0开始脉冲计数，到达试验时间（系统参数确定时已选定）时，再按送入键，停止计数，显示器数值为试验时间之内的速度脉冲数（我厂为4100左右）③按送入键，显示数值被送入存储器，作为自动调零和自动调间隔的时间。

例:检测链码时此数值为2015，致使顺时流量及累计流量为理论值的2倍5、零点确定①按调零键，调零显示灯闪亮，累计显示及运行灯熄灭，累计停止②再按调零键，调零指示灯稳亮，显示器开始累计零点误差，到达试验时间时累计自动停止，且送入灯闪亮，当出现“－”号时，表示负的零点误差③再按送入键，新的零点被置入，原零点丢失。

记录该数值，作以后检查校准依据④重复①～③三次，以达到准确调零的目的（0.25％的误差范围）⑤达到允许误差范围后，按运行键则投入运行6、链码校准①停止输煤皮带，待链码挂上以后再运行②按设定→15→送入，显示原校准方式，按0→送入键③按设定→6→送入，显示原试验重量，再按相关数字键及送入键，置入新的校验试验重量④按调间隔键，调间隔灯闪亮，显示器显示“000”.⑤再按调间隔键，调间隔灯稳亮，显示器从“0”开始计数，到达试验时间（340s）自动停止，送入灯闪亮，显示累计量，根据此量计算校准系数误差。

⑥按送入键显示新校准系数，并自动存入存储器，记录新的校准系数，作以后调查依据。

电子皮带秤操作规程电子皮带秤操作规程一、皮重校准操作流程：1.先保持皮带空转，等待运行平稳。

2.按菜单键，屏幕显示主菜单1界面。

3.按零点校准（正下方按键）。

4.按开始（正下方按键），自动调零倒计时开始（如I系列3圈159s，II系列3圈112s），倒计时结束，屏幕提示自动调零完成，误差值x%。

5.如果误差值在-0.09%到+0.09%范围之间，按改变（正下方按键），屏幕显示新零点值和旧零点值，按运行（正下方按键）返回主界面；如果误差值不在-0.09%到+0.09%范围之间，按改变（正下方按键），屏幕显示新零点值和旧零点值，按菜单（正下方按键）返回主菜单1重新零点校准，直至误差值介于-0.09%到+0.09%范围之间，按改变（正下方按键）保存，按运行（正下方按键）返回主界面。

6.如果主界面是累计界面，下卷切换至带有复位两字主界面。

二、链码校准操作流程：1.链码校准前必须先皮重校准，操作同上。

2.固定链码：停止皮带运行，把链码平直放在皮带上（称体正上方处），首尾固定，两端必须全部压在有效称量段内，即覆盖电子皮带秤的称重托辊及前后的各一组托辊，并保持皮带表面清洁，无杂物和水。

3.空转皮带，等待运行平稳，进行校准作业。

4.按菜单键一次，屏幕显示主菜单1界面5.按间隔校准（正下方按键）。

6.按开始（正下方按键），自动间隔校准倒计时开始（I系列3圈159s，II系列3圈112s），倒计时结束，屏幕提示自动间隔校准完成，误差x%。

7.如果误差值在-1%到+1%范围之间，按运行键返回主界面。

如果误差值不在-1%到+1%范围之间，按改变（正下方按键）保存，屏幕显示新间隔值和旧间隔值，按运行（正下方按键）返回主界面，按菜单键一次，屏幕显示主菜单1界面，按间隔校准（正下方按键），再按手动（正下方按键）据实际情况调整系数输入，按确定，按运行返回。

间隔值手动改变后重新校准，直至误差值介于-1%到+1%范围之间，按运行按键返回主界面。

使用申克VEG20610仪表 标定3N-PT 系列调速秤的过程注意：以下方法仅适用于申克仪表配合3N-PT 调速秤使用。

申克VEG20610仪表内与标秤有关的参数设置：如果参数设置的不正确，可能无法启动仪表！ 注意：只有输入密码 07734 ，才能改选仪表内参数。

按 键，再按 ，选到<Programming >,再按 ，进入参数功能项，再按翻页键选到<Enter Parameters >，按 ，输入密码 07734 再按，进入参数组：B 组参数 额定数据参数编号 参数解释（英文-中文）设定、定义、说明B01 Feed Rate 流量单位 T/hB02 Nominal Feed Rate 额定流量最大为秤体的设计产量B03 Tacho Source 速度传感器来源 无速度传感器时选— — DI I+.DI 7 HI— —B04VS Charact. VAL. 皮带速度的脉冲个数/m 单位：脉冲/m长度单位：米(m)执行LB 程序后的脉冲数（D06值）除以 皮带一整圈的长度见LB 皮带环形标定说明，即下面的第9项后面的说明B05 Nominal Speed 秤体设计的最大速度 （恒速秤时，设为最大速度）单位：米/秒(m/s) B06 START Source 仪表启动命令方式 OP(键盘控制方式) DI(外部端子DI3) B07 P-Source 流量设定值方式 OP(键盘控制方式) AI(来自外部端子) B08 Prel EXT.Active 设定值百分比方式有效 NO（无效） B09 WZ Active 称重传感器有效 YES（无效） B10 FMZ1 Unit 仪表显示的累计量Z1的单位 ----t（可改） B11 FMZ1 Pulse Dur 累计量Z1脉冲宽度 送到外部去的累计脉冲宽度 0--1000 ms1000ms（可改）B12 FMZ2 Unit 计数器2单位（不用） ----t B13 FMZ3 Unit 计数器3单位（不用）----tB14 DO8 与Z1累计器相对应的继电器组(与配套电气图一致)DO +.DOO8 HIB15 D08 Z1累计脉冲宽度对应的产量值的大小 数值可改，单位KgC 组参数 标定数据参数编号 参数解释设定值或定义C01 Belt Circuit 皮带环行周期数（1≤n≤100） 见后面的标定过程 C02 Belt Circuit Time 皮带环行一周的时间 见后面的标定过程 C03 L/C Charac Value 称重传感器灵敏度 见表格下面的说明 C04 L/C Rated Cap 称重传感器额定容量(Kg) 见表格下面的说明 C05 Eff. Platf. Length 有效称量段长度(m) 见标定过程的 第3项 C06 Level Ratio 杠杆比 见后面的标定过程C07 Angle a 皮带倾斜角通常为0度角（或根据现场）C08Check Weight 输入要挂的全部砝码总重量(Kg)挂全部砝码真实重量 D 组参数：标定结果参数编号 参数解释（英文-中文） 设定值或定义 D02 Span Correction 修正系数1.0000D04Basic Tare N 基础皮重可将Q 的显示值（带正负号）加到D04中或由校零时自动载入D06 Belt Circuit CHAR 皮带环行一周脉冲数通过LBP 程序自动保存数据N 组 报警及故障级别 参数编号 参数解释（英文-中文）定义 N01 Power Failure 电源故障、报警级别 仪表电源故障但能正常显示或仪表上电后出现： 电源报警或故障提示码：E1ALARM W1 √ W2 IGNORE N02 Memory Error 存储器错误级别 （故障提示码：S1）A √ N03Tacho INPUT 速度传感器输入故障级别 在B03 选择 DI 7：输入频率超过2700Hz 将出现故障报警提示码：C2AW1 √ W2 N04Namur Err TACHO 速度传感器短路或断线 故障 在B03 选择 DI 7：如果出现断路、 短路，损坏，那么将出现故障提示码：E2 AW1 √ W2IGNORE N06 L/C Input 称重传感器输入故障级别 如果出现断路、短路，损坏，没有正确接线， 那么将出现故障提示码：C2AW1 √ W2 N07 NO Release 取消仪表外部释放信号 如果不选IGNORE 时，仪表将出现S2 ，若 选A 时,仪表将无法启动。

皮带秤标定操作过程1.标定前准备工作：联系中控操作员在停机前通知岗位打好棒闸，走空皮带秤上面的料，把砝码搬到现场。

2.到现场后：检查皮带秤的速度编码器，称重传感器，称重皮带滚筒是否有料卡，如有问题就处理。

3.在确定现场无问题后就到电力室手动把秤开起来，查看速度和称重值是否正常。

如有问题就处理。

4.仪表操作：首先给称去皮重，在去皮重完成后再标零，标零完成后就进行挂砝码标定，标定完成后就把新D02间隔系数值记录下来，最后用计算公式：（原D02值－新D02）/ 新D02*100%=误差，如误差超过百分之五（包括百分之五）就通知质检部和制造部对皮带秤进行修改，修正误差；如小于百分之五，则不修改。

标定操作完成。

以下为申克定量给料机仪表操作说明控制方式：本地控制方式（键盘模式）/远程控制方式（非键盘模式）标定模式：容积模式（标定模式）/重量模式（非标定模式）按键说明启动停止选择上下显示器显示内容，选择功能复位计数器相当于FUNC键。

调用分配功能和时间按信息相当于DEL键，应答事件信息删除输入数字相当于ESC键，退出功能相当于ENT键，确认输入有效1、开启键盘模式：将仪表设为本地模式（键盘模式）：由现场操作，中控不能操作。

按菜单键“”进入主菜单。

然后用上下键找到“Start Keyboard Mode”按确认键“”。

此时仪表左上方会出现一个小方格。

说明在键盘模式。

2、关闭键盘模式：按菜单键“”进入主菜单。

然后用上下键找到“Stop Keyboard Mode”按确认键“”。

此时仪表左上方小方格会消失。

说明在非键盘模式。

此时仪表将由中控控制。

3、开启容积模式：容积模式为标定模式，只有在标定、去皮和做环形时才用。

按菜单键“”进入主菜单。

然后用上下键找到“V olu Mode”按确认键“”。

仪表左上方小方格内会出现一个“v”字。

说明在容积模式。

4、关闭容积模式：即开启重量模式。

按菜单键“”进入主菜单。

然后用上下键找到“Gravimetric”按确认键“”。
