C0代码的维修A、CPU座接触不良导致的B、主板超频C、BIOS程序不对D、I/O芯片损坏E、南桥芯片损坏F、CPU的控制总线出错，进行打阻值，有无短路或者开路。
G、北桥芯片坏C1或者D3代码的检修A、BIOS程序不对，BIOS座接触是否良好B、内存槽有无机械损坏或者氧化C、内存供电是否正常D、内存槽与北桥之间的线路E、I/O芯片损坏F、南北桥虚焊，用手压，同时RESET，有时候可能判断出G、北桥芯片坏H、南桥芯片坏I、CPU旁边排阻是否损坏J、PCB有断线C1到C3或C5循环跳变A、BIOS程序不对B、串口芯片损坏C、I/O芯片损坏D、南北桥芯片损坏E、32.768晶振起振是否正常B0代码A、测内存的数据负载电压B、清CMOSC、测北桥供电是否正常D、北桥坏E、北桥虚焊25代码A、测试AGP核心供电B、北桥供电C、刷BIOSD、北桥坏走OD后不亮A、测试PCI插槽之间的电阻和排阻B、外频、倍频跳线0B、31代码A、BIOS程序不对B、I/O芯片损坏C、南北桥损坏D、主板是否与显卡兼容E、查北桥供电F、PCB断线、板上是否沾有导电物G、显卡插槽损坏2D代码A、测试AGP的AD线B、初始化IMTR信号C、北桥供电不正常或者北桥损坏显示2B代码后不亮A、刷新BIOSB、时钟发生器不良C、清楚CMOSD、北桥供电不正常或损坏显示50代码A、I/O损坏或者I/O坏B、南桥供电不正常或者南桥坏C、BIOS程序坏D、北桥坏显示41代码A、BIOS程序损坏刷新BIOSB、PCB断线C、CPU损坏D、内存条质量不佳E、北桥接触不良A、清楚CMOS设置。
BF、02代码B、主板CMOS电路有问题。
6．主板歇性故障检修思路。
（1）主板上灰尘大多。
（2） CMOS电池电压不足。
（3）南，北桥，CPU座虚焊。
（4）主板供电或者供电滤波不良（5）晶体不良或其谐振电容不良。
（6）电容鼓包或者电容不良。
（7）电源IC坏。
（8） I/O坏。

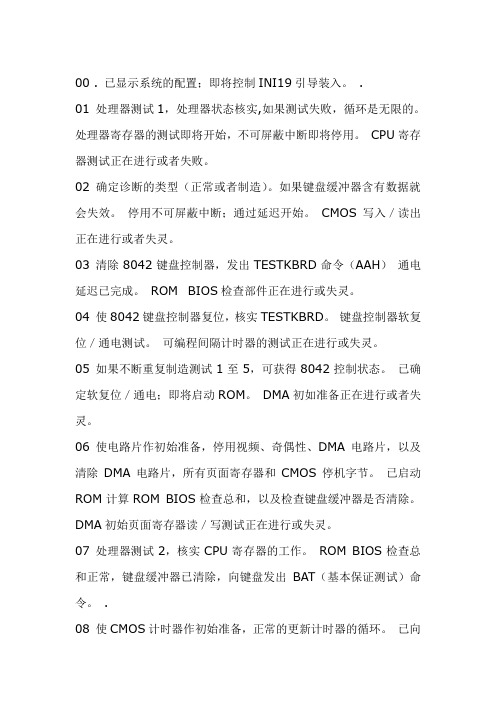

电脑主板测试卡代码说明大全代码对照表00 . 已显示系统的配置；即将控制INI19引导装入。
01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA 初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
主板检测卡错误代码含义收集主板检测卡错误代码含义:00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT 命令，即将写入BAT命令。
RAM更新检验正在进行或Я椤?09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
主板检测卡常见代码代码 Awrard（厂家）00 同FF01 处理器测试1，处理器状态核实，如果测试失败循环是无限的。
试换CPU，查CPU跳线或CPU设置02 确定诊断的类型（正常或制造）。
如果键盘缓冲器含有数据就会失效。
试查主板中与键盘相关电路及键盘本身03 清除8042键盘控制器，发出TEST-KBRD命令（AAH）。
查键盘内部电路及软件04 使8042键盘控制器复位，核实TESTKBRD。
查键盘接口电路05 如果不断重复制造测试1至5，可获得8042控制状态。
查主板键盘控制电路06 使电路片作初始准备，停用视频，奇偶性，DMA电路片以及清除DMA电路片，所有页面寄存器和CMOS 寄存器的工作。
查主板中与DMA相关的电路07 处理器测试2，核实CPU寄存器的工作。
查CPU是否插好，或CPU坏，或CPU跳线等设置出错08 使CMOS计时器作初始准备，正常地更新计时器的特环。
查主板中COMSS电路及芯片09 EPROM检查总总和且必须等于零才通过。
查主板的BIOS电路及芯片0A 使视频接口作初始准备，查与显卡有关电路0B 测试8254芯片的DMA通道0。
查主板中键盘控制电路及键盘中的控制电路0C 测试8254通道1。
查键盘中的控制电路0D 1、检查CPU速度是否与系统时钟频率匹配。
查CPU跳线及COMS中关于CPU参数的设置。
2、检查控制芯片已编程值是否符合初始设置。
3、视频通道测试，如果失败。
则鸣喇叭0E 测试COMS停机字节。
查主板上COMS芯片及电路0F 测试扩展的CMOS10 测试DMA通道0。
查主板中DMA芯片及电路11 测试DMA通道1。
查主板中DMA芯片及该芯片周边电路12 测试DMA页面寄存器。
查主板中DMA芯片及该芯片的周边电路13 测试8741键盘控制器接口。
查主板中键盘接口电路14 测试8254计时器0。
查主板中的计时器电路15 测8259中断屏蔽位。
查主板中的8259芯片及其周边电路16 建立8259所用的中断矢量表。
00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
0C 测试8254通道1。
键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。
主板诊断卡代码
主板诊断卡是一种用于测试和诊断计算机主板故障的工具，它通常会显示一系列的代码，以指示主板上的故障或错误。
以下是一些常见的主板诊断卡代码及其含义：
1. 00 - 系统正常，无故障。
2. 01 - 主板电源故障。
3. 02 - CPU故障。
4. 03 - 主板BIOS故障。
5. 04 - 内存错误。
6. 05 - 显卡错误。
7. 06 - 键盘错误。
8. 07 - 鼠标错误。
9. 08 - 主板芯片组错误。
10. 09 - 声卡错误。
11. 0A - 网络卡错误。
12. 0B - USB设备错误。
13. 0C - 硬盘错误。
14. 0D - 风扇错误。
15. 0E - CMOS电池错误。
16. 0F - 温度传感器错误。
这只是一些常见的代码，不同品牌和型号的主板可能会有不同的代码和含义。
如果遇到了主板故障，您可以参考主板诊断卡的说明书或联系厂商获取更多信息。
代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS 检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT 命令，即将写入BAT命令。
RAM更新检验正在进行或Я椤? 09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
1、PhoenexBIOS代码：02：检验实模式。
04：确认CPU类型。
06：初始化系统硬件。
08：以初始POST值初始化芯片组寄存器。
09：在POST设置标识。
0A：初始化CPU寄存器。
0C：把CACHE初始化为初始的POST值。
0E：初始化I/O。
10：初始化电源管理。
11：以初始POST值装载交互寄存器。
12：UserPatch0跳过。
14：初始化键盘控制器。
16：BIOS ROM核对和。
18：8254定时器初始化。
1A：8237DMA控制器初始化。
1C：复位可编程的中断控制器。
20：测试DRAM刷新。
22：测试8742键盘控制器。
24：把ES片段设置为寄存器到4GB。
28:检验DRAM。
2A:清除512K基本内存。
2C：清除512K基本内存的地址寄存器。
2E：测试512K基本内存。
32：测试CPU总线时钟频率。
34:CMOS RAM读写失败（这通常表明一个问题诸如在ISA总线上不能准确的寻址) 37:重新初始化芯片组。
38:调用系统BIOS ROM。
39：重新初始化CACHE。
3A：检验CACHE。
3C：配置高级芯片组寄存器。
3D：以CMOS值载入交互寄存器。
40：设置初始的CPU速度。
42：初始化中断矢量。
44：初始BIOS中断。
46：检查ROM版权。
47:为PCI选项ROMs初始化管理。
48：检验视频配置靠CMOS。
49：初始化PCI总线和设备。
4A：初始化所有系统中的视频显卡。
4C：调用视频BIOS ROM。
4E：显示版权信息。
50：显示CPU类型和速度。
52：测试键盘。
54：设置单击键启用。
56：启用键盘。
58：检验备用中断。
5A：显示提示符“按F2到设置”。
5C：测试512和640K之间的RAM。
60：测试扩展内存。
62：测试扩展内存地址线。
64：UserPatch1跳过。
66：配置高级缓冲寄存器。
68：启用外部和CPU CACHES。
69：初始化 SMI处理程序。
6A：显示外部CACHE大小。
测试卡常见代码
2009-10-11 上午 08:39
四大件的检测顺序:主板、CPU、内存、显卡
DBUG卡指示灯说明:
BIOS灯为BIOS运行灯，正常工作时应不停闪动
CLK灯为时钟灯，正常为常亮
OSC灯为基准时钟灯，正常为常亮
RRSET灯为复位灯，正常重新启动时瞬间闪动一下，然后熄灭幕
RUN灯为运行灯，工作时应不停闪动
+12V、-12V、+5V、+3.3V灯正常为常亮
1：FF、00、01、02 状态不跳变CPU未工作
推论：主板或CPU坏
2：C1（或C开头）、D3（或D开头）CPU已工作正在寻找内存
推论：内存坏、接触不好
3：C0、D1 状态，CPU已发出寻址指令并已选中BIOS，但是BIOS没有响应
推论：BIOS、南桥、I/O坏
4：C1--C5循坏跳变（同D3--D5）
推论：BIOS、I/O芯片坏
5：OB、26、31时一般可点亮，如不亮
推论：显卡、集成显卡坏
6：0B、26、31、42、48、4E、58、0D、6F、7F、85
推论：表示主板能点亮，正检查显卡和键盘鼠标口，
如果仍不亮大多为显卡坏
以上是我的经验之淡，肯定不是太全面，但都是一些常见的故障，给学习板卡级维修的朋友作个参考
常出現的代碼而又出現此碼无解的主要是:
75
C1
C0
EF
解釋大概如下:
75:正在掃瞄硬件配置,查硬盘,光驅設备及相关接口設备和接綫有否有故障C1或C0:內存故障
EF:bios故障,需要對cmos进行放电操作
如果一開机檢查卡只有电压顯示而沒有代碼顯示,就檢查cpu是否有故障
常见测试卡显示代码故障解决方案
错误代码：00(FF)
代码含义：主板没有正常自检
解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。
如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。
如果故障依旧，则建议更换CPU测试。
另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。
错误代码：01
代码含义：处理器测试
解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。
如对CPU进行过超频，请将CPU 的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。
如一切正常故障依旧，则可更换CPU再试。
错误代码：C1至C5
代码含义：内存自检
解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。
要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。
如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。
开机测试后如故障依旧，可更换内存再试。
如有多条内存，可使用替换法查找故障所在。
错误代码：0D
代码含义：视频通道测试
解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。
这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。
如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。
如故障依旧，则可更换显卡测试。
一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了
错误代码：0D至0F
代码含义：CMOS停开寄存器读/写测试
解决方法：检查CMOS芯片、电池及周围电路部分，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分，然后看开机检查问题是否解决。
错误代码：12、13、2B、2C、2D、2E、2F、30、31、32、33、34、35、36、37、38、39、3A
代码含义：测试显卡
解决方法：该故障在AMI BIOS中较常见，可检查显卡的视频接口电路、主芯片、显存是否因灰尘过多而无法工作，必要时可更换显卡检查故障是否解决。
错误代码：1A、1B、20、21、22
代码含义：存储器测试
解决方法：同Award BIOS篇内存故障的解决方法。
注意事项：如在BIOS设置中设置为不提示出错，则当遇到非致命性故障时，诊断卡不会停下来显示故
常见测试卡显示代码故障解决方案
错误代码：00(FF)
代码含义：主板没有正常自检
解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。
如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。
如果故障依旧，则建议更换CPU 测试。
另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。
错误代码：01
代码含义：处理器测试
解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。
如对CPU进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。
如一切正常故障依旧，则可更换CPU再试。
错误代码：C1至C5
代码含义：内存自检
解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。
要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。
如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。
开机测试后如故障依旧，可更换内存再试。
如有多条内存，可使用替换法查找故障所在。
错误代码：0D
代码含义：视频通道测试
解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。
这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。
如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。
如故障依旧，则可更换显卡测试。
一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG 卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了错误代码：0D至0F
代码含义：CMOS停开寄存器读/写测试
解决方法：检查CMOS芯片、电池及周围电路部分，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分，然后看开机检查问题是否解决。
错误代码：12、13、2B、2C、2D、2E、2F、30、31、32、33、34、35、36、37、38、39、3A
代码含义：测试显卡
解决方法：该故障在AMI BIOS中较常见，可检查显卡的视频接口电路、主芯片、显存是否因灰尘过多而无法工作，必要时可更换显卡检查故障是否解决。
错误代码：1A、1B、20、21、22
代码含义：存储器测试
解决方法：同Award BIOS篇内存故障的解决方法。
注意事项：如在BIOS设置中设置为不提示出错，则当遇到非致命性故障时，诊断卡不会停下来显示故障代码，解决方法是在BIOS中设置为提示所有错误后再开机，然后根据DEBUG代码来
诊断。
