主板检测卡代码大全一般来说代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮,某些VIA芯片组显示13则表示可以点亮,某些品牌机里的主板显示0B则表示正常,某些主板显示4E表示正常点亮,某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS 00 .已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1,处理器状态核实,如果测试失败,循环是无限的。
处理器寄存器的测试即将开始,不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型正常或者制造。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器,发出TESTKBRD命令 AAH 通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位,核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5,可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备,停用视频、奇偶性、DMA电路片,以及清除DMA电路片,所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和,以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2,核实CPU寄存器的工作。
ROM BIOS检查总和正常,键盘缓冲器已清除,向键盘发出BAT 基本保证测试命令。
主板检测卡代码大全1. 介绍主板检测卡是一种用于测试和诊断计算机主板故障的工具。
它可以通过插入主板插槽或端口来检测主板上的不良组件或连接问题。
本文档将介绍一些常见的主板检测卡代码和它们的含义。
2. 常见代码和含义2.1 01•含义：CPU初始化错误•修复建议：请检查CPU是否正确安装，并确保CPU 风扇工作正常。
2.2 02•含义：主板CMOS RAM故障•修复建议：尝试重置CMOS设置，如果无法解决问题，可能需要更换主板电池。
•含义：主板RAM检测错误•修复建议：请检查内存模块是否正确安装。
尝试一个模块连接，逐个排除可能有问题的内存模块。
2.4 04•含义：主板异常时钟•修复建议：检查主板上的时钟发生器是否损坏。
如果是，则需要更换主板。
2.5 05•含义：主板CMOS电池电压异常•修复建议：检查主板电池是否需要更换。
如果是，请更换电池。
2.6 06•含义：主板南桥芯片出现故障•修复建议：请更换主板南桥芯片。
•含义：主板北桥芯片出现故障•修复建议：请更换主板北桥芯片。
2.8 08•含义：主板BIOS芯片损坏或损坏•修复建议：请更换主板BIOS芯片。
2.9 09•含义：主板电源管理芯片出错•修复建议：请更换主板电源管理芯片。
2.10 0A•含义：主板电源异常•修复建议：请检查电源连接是否正确，确保电源供应正常。
3. 总结以上是一些常见的主板检测卡代码及其含义。
当计算机出现故障时，通过读取这些代码，可以判断主板上的具体问题。
根据错误代码的含义，您可以采取相应的修复措施，以确保计算机正常运行。
请注意，本文档中提供的代码和修复建议仅供参考。
如果你不确定如何修复主板故障，建议寻求专业人士的帮助。

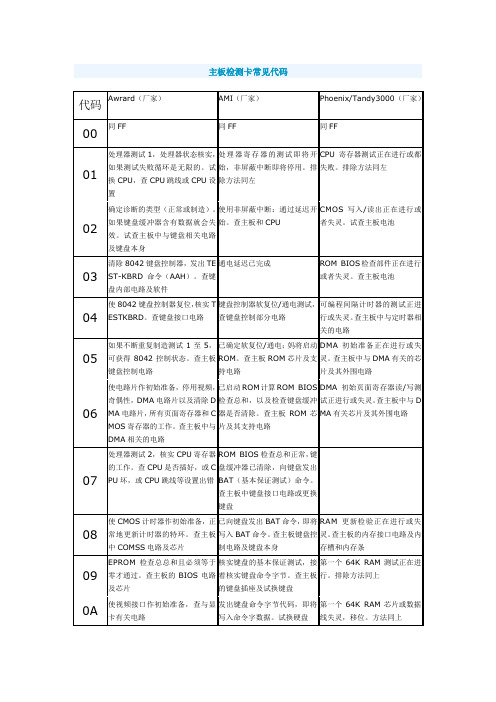

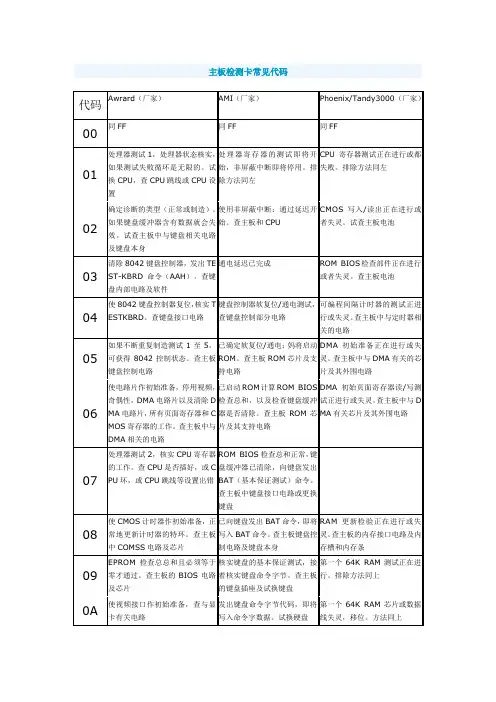

主板检测卡常见代码代码 Awrard（厂家）00 同FF01 处理器测试1，处理器状态核实，如果测试失败循环是无限的。
试换CPU，查CPU跳线或CPU设置02 确定诊断的类型（正常或制造）。
如果键盘缓冲器含有数据就会失效。
试查主板中与键盘相关电路及键盘本身03 清除8042键盘控制器，发出TEST-KBRD命令（AAH）。
查键盘内部电路及软件04 使8042键盘控制器复位，核实TESTKBRD。
查键盘接口电路05 如果不断重复制造测试1至5，可获得8042控制状态。
查主板键盘控制电路06 使电路片作初始准备，停用视频，奇偶性，DMA电路片以及清除DMA电路片，所有页面寄存器和CMOS 寄存器的工作。
查主板中与DMA相关的电路07 处理器测试2，核实CPU寄存器的工作。
查CPU是否插好，或CPU坏，或CPU跳线等设置出错08 使CMOS计时器作初始准备，正常地更新计时器的特环。
查主板中COMSS电路及芯片09 EPROM检查总总和且必须等于零才通过。
查主板的BIOS电路及芯片0A 使视频接口作初始准备，查与显卡有关电路0B 测试8254芯片的DMA通道0。
查主板中键盘控制电路及键盘中的控制电路0C 测试8254通道1。
查键盘中的控制电路0D 1、检查CPU速度是否与系统时钟频率匹配。
查CPU跳线及COMS中关于CPU参数的设置。
2、检查控制芯片已编程值是否符合初始设置。
3、视频通道测试，如果失败。
则鸣喇叭0E 测试COMS停机字节。
查主板上COMS芯片及电路0F 测试扩展的CMOS10 测试DMA通道0。
查主板中DMA芯片及电路11 测试DMA通道1。
查主板中DMA芯片及该芯片周边电路12 测试DMA页面寄存器。
查主板中DMA芯片及该芯片的周边电路13 测试8741键盘控制器接口。
查主板中键盘接口电路14 测试8254计时器0。
查主板中的计时器电路15 测8259中断屏蔽位。
查主板中的8259芯片及其周边电路16 建立8259所用的中断矢量表。

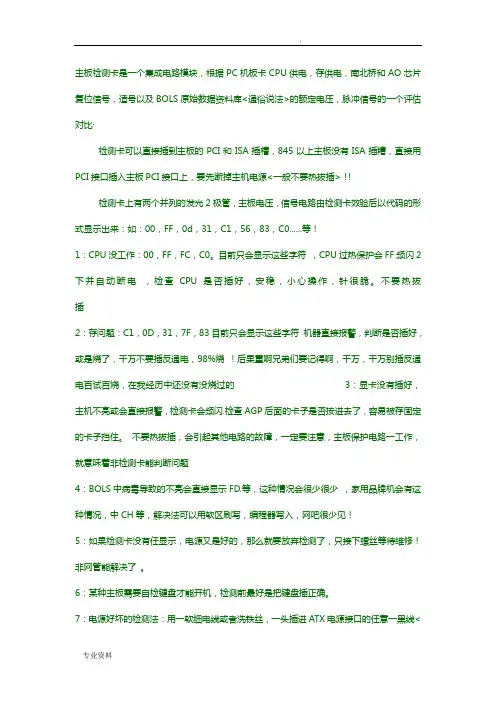

主板检测卡是一个集成电路模块，根据PC机板卡CPU供电，存供电，南北桥和AO芯片复位信号，适号以及BOLS原始数据资料库<通俗说法>的额定电压，脉冲信号的一个评估对比·检测卡可以直接插到主板的PCI和ISA插槽，845以上主板没有ISA插糟，直接用PCI接口插入主板PCI接口上，要先断掉主机电源<一般不要热拔插>！！检测卡上有两个并列的发光2极管，主板电压，信号电路由检测卡效验后以代码的形式显示出来：如：00，FF，0d，31，C1，56，83，C0......等！1：CPU没工作：00，FF，FC，C0。
目前只会显示这些字符，CPU过热保护会FF频闪2下并自动断电，检查CPU是否插好，安稳，小心操作，针很脆。
不要热拔插2：存问题：C1，0D，31，7F，83目前只会显示这些字符机器直接报警，判断是否插好，或是烧了，千万不要插反通电，98%烧！后果重啊兄弟们要记得啊，千万，千万别插反通电百试百烧，在我经历中还没有没烧过的3：显卡没有插好，主机不亮或会直接报警，检测卡会频闪.检查AGP后面的卡子是否按进去了，容易被存固定的卡子挡住。
不要热拔插，会引起其他电路的故障，一定要注意，主板保护电路一工作，就意味着非检测卡能判断问题4：BOLS中病毒导致的不亮会直接显示FD.等，这种情况会很少很少，家用品牌机会有这种情况，中CH等，解决法可以用软区刷写，编程器写入，网吧很少见！5：如果检测卡没有任显示，电源又是好的，那么就要放弃检测了，只接下螺丝等待维修！非网管能解决了。
6：某种主板需要自检键盘才能开机，检测前最好是把键盘插正确。
7：电源好坏的检测法：用一软细电线或者洗铁丝，一头插进ATX电源接口的任意一黑线<接地>一头插唯一的绿线<主板开机电路主供电>电源会被强行开启，风扇转则好，不转则坏8：主板电池电量不足会导致BOLS信息保存不住，更换解决。
最容易引起CPU保护电路动作，把电池小心弄下来，主板硬跳线放电或直接短路，达到放电的目的，以解决CPU保护电路，主板才会正常工作。
主板测试卡代码大全C0,C1,C2,C3,C5内存，D1,D2,D3,D4,D5显卡。
00 CPU不供电，CPU不跑数，BIOS丢资料，桥空焊，IO坏26过键盘，扫硬盘，75扫硬盘，进系统AMD主板跑C0.C1可能是CPU烧了C0--C1---C2---C3---C4---C5不过内存是小孩子都知道的事情，但是对于AMD的板子C0-C1是CPU内存控制器坏了，E0--E1--E3对于775的板子来说是不过内存，但是对于AMD来说是显卡。
哈哈主板检测卡代码(常见)及解决方法u' z6 R#.错误代码：00(FF)代码含义：主板没有正常自检) u* F, j- }* @+ C解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。
如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU 安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。
如果故障依旧，则建议更换CPU测试。
另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。
# O- V t0 o w" Q8 z" h/1 ~1 U3 N2 E0 {8 i* a4 P错误代码：01. v( ?7 F. A. u' z6 R# }/代码含义：处理器测试0 f" ]2 D" C2 | U9 J&解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。
如对CPU 进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。
如一切正常故障依旧，则可更换CPU再试。
0 G4 ~# y) q# }: W; c" o5 B3 \. x2 f: q5 e( G# K* v2 {错误代码：C1至C5代码含义：内存自检/ {+ O5 r; c: D8 B9解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。
C0,C1,C2,C3,C5内存，D1,D2,D3,D4,D5显卡。
00 CPU不供电，CPU不跑数，BIOS丢资料，桥空焊，IO坏26过键盘，扫硬盘，75扫硬盘，进系统AMD主板跑可能是CPU烧了C0--C1---C2---C3---C4---C5不过内存是小孩子都知道的事情，但是对于AMD的板子C0-C1是CPU内存控制器坏了，E0--E1--E3对于775的板子来说是不过内存，但是对于AMD来说是显卡。
哈哈主板检测卡代码(常见)及解决方法.错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。
如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。
如果故障依旧，则建议更换CPU测试。
另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。
错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。
如对CPU 进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。
如一切正常故障依旧，则可更换CPU再试。
错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。
要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。
如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。
开机测试后如故障依旧，可更换内存再试。
如有多条内存，可使用替换法查找故障所在。
主板检测卡是一个集成电路模块，根据PC机板卡CPU供电，内存供电，南北桥和AO芯片复位信号，适中信号以及BOLS原始数据资料库<通俗说法>的额定电压，脉冲信号的一个评估对比·检测卡可以直接插到主板的PCI和ISA插槽，845以上主板没有ISA插糟，直接用PCI 接口插入主板PCI接口上，要先断掉主机电源<一般不要热拔插>！！检测卡上有两个并列的发光2极管，主板电压，信号电路由检测卡效验后以代码的形式显示出来：如：00，FF，0d，31，C1，56，83，C0......等！1：CPU没工作：00，FF，FC，C0。
目前只会显示这些字符，CPU过热保护会FF频闪2下并自动断电，检查CPU是否插好，安稳，小心操作，针很脆。
不要热拔插2：内存问题：C1，0D，31，7F，83目前只会显示这些字符机器直接报警，判断是否插好，或是烧了，千万不要插反通电，98%烧！后果严重啊兄弟们要记得啊，千万，千万别插反通电百试百烧，在我经历中还没有没烧过的3：显卡没有插好，主机不亮或会直接报警，检测卡会频闪.检查AGP后面的卡子是否按进去了，容易被内存固定的卡子挡住。
不要热拔插，会引起其他电路的故障，一定要注意，主板保护电路一工作，就意味着非检测卡能判断问题4：BOLS中病毒导致的不亮会直接显示FD.等，这种情况会很少很少，家用品牌机会有这种情况，中CH等，解决方法可以用软区刷写，编程器写入，网吧很少见！5：如果检测卡没有任何显示，电源又是好的，那么就要放弃检测了，只接下螺丝等待维修！非网管能解决了。
6：某种主板需要自检键盘才能开机，检测前最好是把键盘插正确。
7：电源好坏的检测方法：用一软细电线或者洗铁丝，一头插进ATX电源接口的任意一黑线<接地>一头插唯一的绿线<主板开机电路主供电>电源会被强行开启，风扇转则好，不转则坏8：主板电池电量不足会导致BOLS信息保存不住，更换解决。
最容易引起CPU保护电路动作，把电池小心弄下来，主板硬跳线放电或直接短路，达到放电的目的，以解决CPU保护电路，主板才会正常工作。
停电引起的主机不亮要注意到了！9：主板上不能有明显的集灰这是前提！其实很简单一句话就是机器是死的，人是活的撒，会观察，还要用耳朵听。
显示FF或00，CPU没有工作ATX电源损坏CPU脚焊点因为长时间的热胀冷缩，脱焊CPU附近的电解电容爆裂CPU附近的功率三极管烧毁代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL 芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS一、主板检测卡各指示灯说明BIOS灯:为BIOS运行灯、正常工作时应不停闪动CLK灯：为时钟灯、正常为常亮OSC灯：为基准时钟灯、正常为常亮RESET灯：为复位灯、正常为开机瞬间闪一下，然后熄灭RUN灯：为运行灯、工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮二、常见代码检修1、00、CO、CF、FF或D1测BIOS芯片CS有无片选：（1）、有片选：换BIOS、测BIOS的OE是否有效、测PCI的AD线、测CPU复位有无1.5V--0V跳变（2）、无片选：测PCI的FRAME、测CPU的DBSY ADS#，如不正常则北桥坏、若帧周期信号不正常则南桥坏2、C0CPU插槽脏、针脚坏、接触不好换电源、换CPU、换转接卡有时可解决问题刷BIOS、检查BIOS座I/O坏、北桥虚焊、南弱桥坏PCB断线、板上粘有导电物3、C1、C3、C6、A7或E1内存接触不良（用镊子划内存槽）测内存工作电压SDRAM （3.3V），DDR（2.5和1.25V）测时钟（CLK0~CLK3）CPU旁排阻是否损坏测CPU地址线和数据线测DDR的负载排阻和数据排阻北桥坏4、C1~05循环跳变测32.768MHZ是否正常BIOS损坏I/O或南桥损坏5、C1、C3、C6刷BIOS、检查BIOS座换电源、换CPU，换转接卡有时可解决问题PCB断线、板上粘有导电物换内存条，PC100、PC133，或速度更快更稳定的内存换内存插槽，有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作目测内存槽是否有短路等机械类损坏现象没内存的CLK0、CLK1、CLK2、CLK3、CLK4，内存主供电打阻值检查是否有断路现象换I/O芯片、北桥虚焊或北桥坏6、循环显示C1-C3或C1-C5刷BIOS换I/O有时可解决问题、检查I/O外围电路PCB断线、板上粘有导电物换电源、换CPU、换内存南桥坏7、其它代码刷BIOS换电源、CPU、内存检查I/O外围电路、换I/O芯片PCB断线、板上粘有导电物、南桥坏8、bO代码测内存的数据负载电压1.25V、2.5V（DDR）清CMOS测北桥供电或北桥坏9、25代码测AGP核心供电4X（1.5V）、8X（0.8V）、2X（3.3V）北桥供电、北桥坏10、走od后不亮测PCI插槽之间电阻和排阻外频、倍频跳线11、若显示Ob显示器仍不亮换显卡，有时主板与显卡不兼容换电源、换CPU、换内存换显卡插槽、PCB断线、板上粘有导电物刷BIOS换I/O查北桥供电或南北桥坏查PCI、AGP槽附近的排阻和电容12、显2d代码测AGP的AD线初始化INTR信号北桥供电不正常或北桥坏13、显2d代码后不变刷BIOS时钟发生器不良清除CMOS北桥供电不正常或北桥坏14、显示50代码I/O供电或I/O芯片坏南桥供电或南桥坏BIOS坏、北桥坏15、显示41刷BIOSA18跳线PCB断线、板上粘有导电物I/O坏、南桥坏错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。
如故障依旧，还可将CPU 从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。
如果故障依旧，则建议更换CPU测试。
另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。
错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。
如对CPU进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。
如一切正常故障依旧，则可更换CPU再试。
错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。
要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。
如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。
开机测试后如故障依旧，可更换内存再试。
如有多条内存，可使用替换法查找故障所在。
错误代码：0D代码含义：视频通道测试解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。
这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。
如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。
如故障依旧，则可更换显卡测试。
一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了错误代码：0D至0F代码含义：CMOS停开寄存器读/写测试解决方法：检查CMOS芯片、电池及周围电路部分，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分，然后看开机检查问题是否解决。
错误代码：12、13、2B、2C、2D、2E、2F、30、31、32、33、34、35、36、37、38、39、3A代码含义：测试显卡解决方法：该故障在AMI BIOS中较常见，可检查显卡的视频接口电路、主芯片、显存是否因灰尘过多而无法工作，必要时可更换显卡检查故障是否解决。
错误代码：1A、1B、20、21、22代码含义：存储器测试解决方法：同Award BIOS篇内存故障的解决方法。

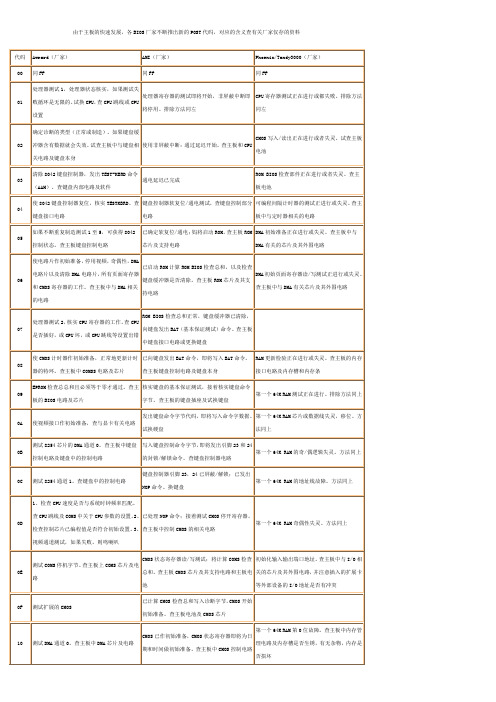

注意事项：如在BIOS设置中设置为不提示出错，则当遇到非致命性故障时，诊断卡不会停下来显示故障代码，解决方法是在BIOS设置中设置为提示所有错误之后再开机，然后再根据DEBUG代码代码Award BIOS AMI BIOS Phoenix和Tandy3000 BIOS00 （见特殊代码意义）已显示系统的配置;即将控制工INT19引导装入。
（见特殊代码意义）（见特殊代码意义）01 处理器测试1，处理起状态核实，如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失灵。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入/读出正在进行或者失灵。
03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
通电延迟已完成。
ROM B10S检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器较复位/通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控状态。
已确定软复位/通电；即将启动ROM。
DMA初始准备正在进行或者失灵。
06 使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读/写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。
无意义08 使CMOS计时器作初始准备，正常地更新计时器的循环。
