诊断卡代码含义

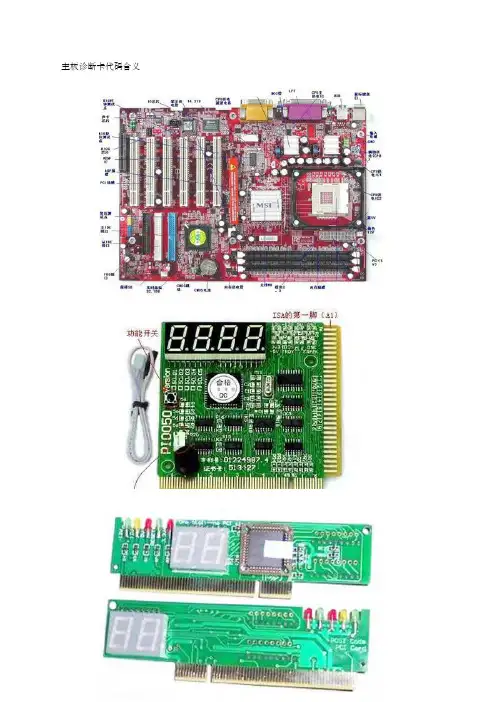

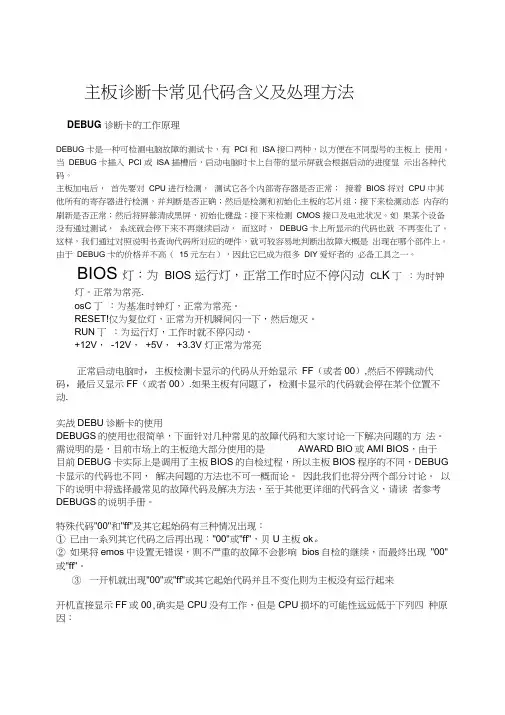

主板诊断卡常见代码含义及处理方法DEBUG 诊断卡的工作原理DEBUG 卡是一种可检测电脑故障的测试卡，有PCI 和ISA 接口两种，以方便在不同型号的主板上使用。

当DEBUG 卡插入PCI 或ISA 插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU 进行检测，测试它各个内部寄存器是否正常；接着BIOS 将对CPU 中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS 接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG 卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG 卡的价格并不高（15 元左右），因此它已成为很多DIY 爱好者的必备工具之一。

BIOS 灯：为BIOS 运行灯，正常工作时应不停闪动CL K丁：为时钟灯。

正常为常亮.osC丁：为基准时钟灯，正常为常亮。

RESET!仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN丁：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V 灯正常为常亮正常启动电脑时，主板检测卡显示的代码从开始显示FF（或者00）,然后不停跳动代码，最后又显示FF（或者00）.如果主板有问题了，检测卡显示的代码就会停在某个位置不动.实战DEBU诊断卡的使用DEBUGS的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大部分使用的是AWARD BIO或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG 卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

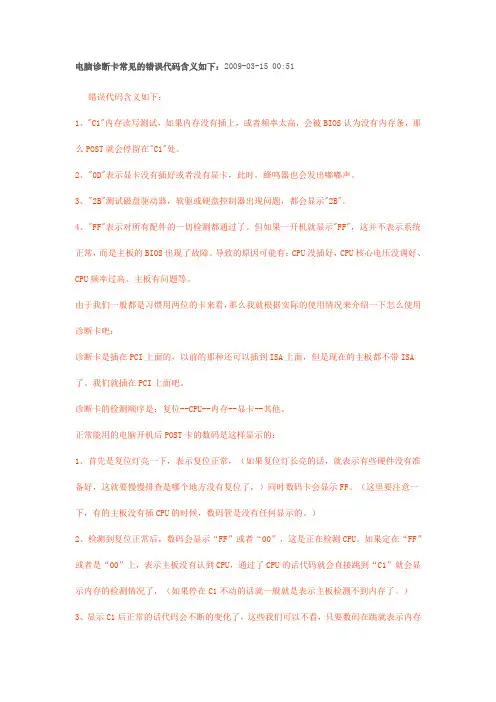

电脑诊断卡常见的错误代码含义如下：2009-03-15 00:51错误代码含义如下：1、"C1"内存读写测试，如果内存没有插上，或者频率太高，会被BIOS认为没有内存条，那么POST就会停留在"C1"处。

2、"0D"表示显卡没有插好或者没有显卡，此时，蜂鸣器也会发出嘟嘟声。

3、"2B"测试磁盘驱动器，软驱或硬盘控制器出现问题，都会显示"2B"。

4、"FF"表示对所有配件的一切检测都通过了。

但如果一开机就显示"FF"，这并不表示系统正常，而是主板的BIOS出现了故障。

导致的原因可能有：CPU没插好，CPU核心电压没调好、CPU频率过高、主板有问题等。

由于我们一般都是习惯用两位的卡来看，那么我就根据实际的使用情况来介绍一下怎么使用诊断卡吧：诊断卡是插在PCI上面的，以前的那种还可以插到ISA上面，但是现在的主板都不带ISA 了。

我们就插在PCI上面吧。

诊断卡的检测顺序是：复位--CPU--内存--显卡--其他。

正常能用的电脑开机后POST卡的数码是这样显示的：1、首先是复位灯亮一下，表示复位正常，（如果复位灯长亮的话，就表示有些硬件没有准备好，这就要慢慢排查是哪个地方没有复位了，）同时数码卡会显示FF。

（这里要注意一下，有的主板没有插CPU的时候，数码管是没有任何显示的。

）2、检测到复位正常后，数码会显示“FF”或者“00”，这是正在检测CPU。

如果定在“FF”或者是“00”上，表示主板没有认到CPU，通过了CPU的话代码就会直接跳到“C1”就会显示内存的检测情况了，（如果停在C1不动的话就一般就是表示主板检测不到内存了。

）3、显示C1后正常的话代码会不断的变化了，这些我们可以不看，只要数码在跳就表示内存检测已通过了。

跟住我们会看到数码会跳到“25”或者“26”。

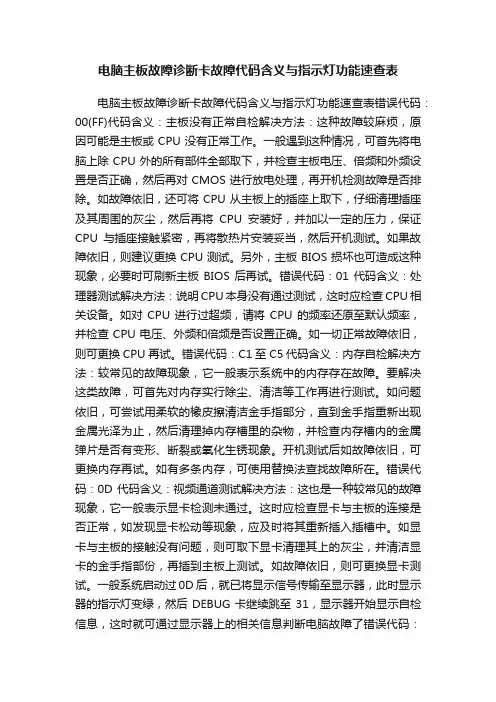

电脑主板故障诊断卡故障代码含义与指示灯功能速查表电脑主板故障诊断卡故障代码含义与指示灯功能速查表错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。

一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。

如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。

如果故障依旧，则建议更换CPU测试。

另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。

错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。

如对CPU进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。

如一切正常故障依旧，则可更换CPU再试。

错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。

要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。

如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。

开机测试后如故障依旧，可更换内存再试。

如有多条内存，可使用替换法查找故障所在。

错误代码：0D代码含义：视频通道测试解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。

这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。

如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。

如故障依旧，则可更换显卡测试。

一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了错误代码：0D至0F代码含义：CMOS停开寄存器读/写测试解决方法：检查CMOS芯片、电池及周围电路部分，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分，然后看开机检查问题是否解决。

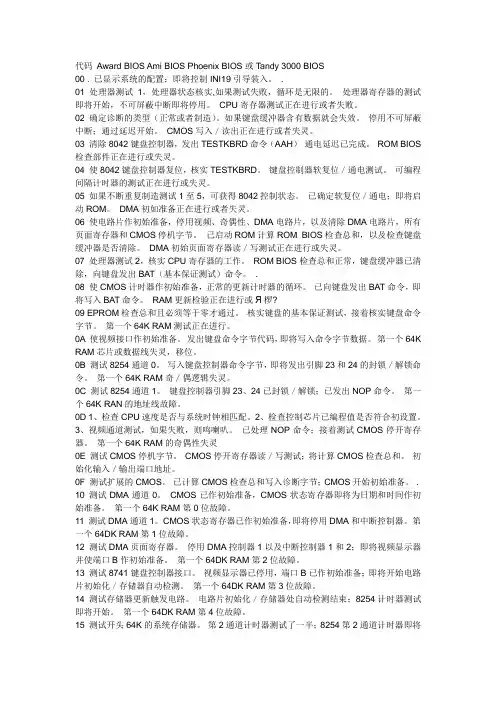

代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。

.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

CMOS写入／读出正在进行或者失灵。

03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。

ROM BIOS 检查部件正在进行或失灵。

04 使8042键盘控制器复位，核实TESTKBRD。

键盘控制器软复位／通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5，可获得8042控制状态。

已确定软复位／通电；即将启动ROM。

DMA初如准备正在进行或者失灵。

06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。

已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。

DMA初始页面寄存器读／写测试正在进行或失灵。

07 处理器测试2，核实CPU寄存器的工作。

ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。

.08 使CMOS计时器作初始准备，正常的更新计时器的循环。

已向键盘发出BAT命令，即将写入BAT命令。

RAM更新检验正在进行或Я椤?09 EPROM检查总和且必须等于零才通过。

核实键盘的基本保证测试，接着核实键盘命令字节。

第一个64K RAM测试正在进行。

0A 使视频接口作初始准备。

发出键盘命令字节代码，即将写入命令字节数据。

第一个64K RAM芯片或数据线失灵，移位。

0B 测试8254通道0。

写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。

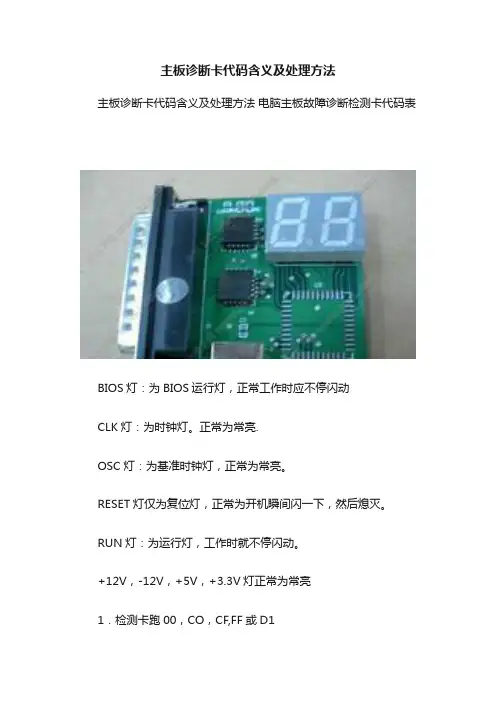

主板诊断卡代码含义及处理方法主板诊断卡代码含义及处理方法电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。

针脚坏，接触不好。

CPU，内存超频了。

CPU供电不良。

某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。

测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。

）测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽. 换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏 7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。

主板诊断卡代码含义电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。

针脚坏，接触不好。

CPU，内存超频了。

CPU供电不良。

某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。

测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。

）测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。

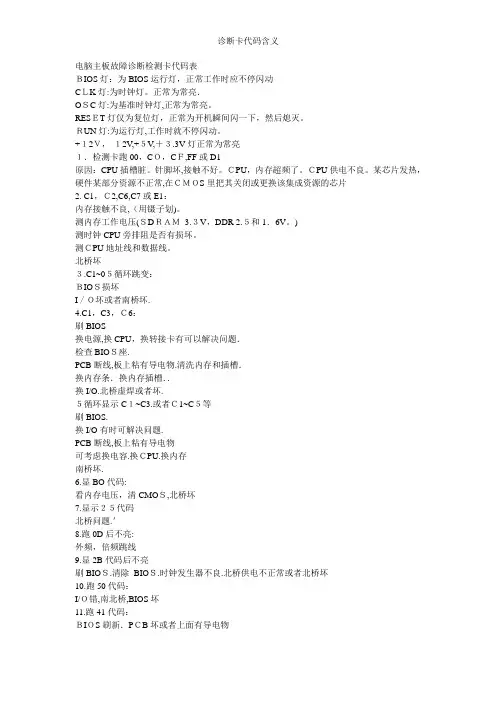

电脑主板故障诊断检测卡代码表ＢIOS灯：为BIOS运行灯，正常工作时应不停闪动CＬK灯:为时钟灯。

正常为常亮．OＳC灯:为基准时钟灯,正常为常亮。

RESＥT灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

ＲUN灯:为运行灯,工作时就不停闪动。

+１2Ｖ，-１2V,+５V,＋３.3V灯正常为常亮１．检测卡跑00，CＯ，CＦ,FF或D1原因：CPU插槽脏。

针脚坏,接触不好。

ＣPU，内存超频了。

ＣPU供电不良。

某芯片发热，硬件某部分资源不正常,在ＣＭＯS里把其关闭或更换该集成资源的芯片2. C1，Ｃ2,C6,C7或E1：内存接触不良,（用镊子划)。

测内存工作电压(ＳDＲＡＭ 3.３V，DDR 2.５和1．6V。

)测时钟CPU旁排阻是否有损坏。

测ＣPU地址线和数据线。

北桥坏３.C1~0５循环跳变：ＢIOＳ损坏I／Ｏ坏或者南桥坏.4.C1，C3，Ｃ6：刷BIOS换电源,换CPU，换转接卡有可以解决问题．检查BIOＳ座.PCB断线,板上粘有导电物.清洗内存和插槽．换内存条．换内存插槽．．换I/O.北桥虚焊或者坏.５循环显示C１~C3.或者Ｃ1~C５等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换ＣPU.换内存南桥坏.6.显BO代码:看内存电压，清CMOＳ,北桥坏7.显示２５代码北桥问题.＇8.跑0D后不亮:外频，倍频跳线9.显2B代码后不亮刷BIOＳ.清除BIOＳ.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/Ｏ错,南北桥,BIOS坏11.跑41代码：ＢIＯS刷新．PＣB坏或者上面有导电物1２.跑R6代码:检测不到显卡.划者是内存没有过１３.跑R７代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.１４.跑E０代码:ＣPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的３极管坏了-- 诊断卡代码表特殊代码"０0"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：＂００"或"ｆf"，则主板oｋ。

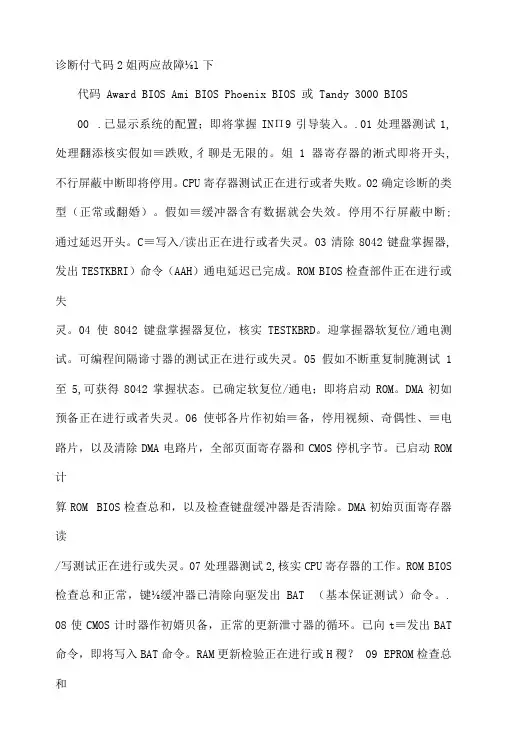

诊断付弋码2姐两应故障⅛l下代码 Award BIOS Ami BIOS Phoenix BIOS 或 Tandy 3000 BIOS00 .已显示系统的配置；即将掌握INΠ9引导装入。

.01处理器测试1, 处理翻添核实假如≡跌败,彳聊是无限的。

姐1器寄存器的淅式即将开头, 不行屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02确定诊断的类型（正常或翻婚）。

假如≡缓冲器含有数据就会失效。

停用不行屏蔽中断; 通过延迟开头。

C≡写入/读出正在进行或者失灵。

03清除8042键盘掌握器, 发出TESTKBRI）命令（AAH）通电延迟已完成。

ROM BIOS检查部件正在进行或失灵。

04使8042键盘掌握器复位，核实TESTKBRD。

迎掌握器软复位/通电测试。

可编程间隔谛寸器的测试正在进行或失灵。

05假如不断重复制腌测试 1 至5,可获得8042掌握状态。

已确定软复位/通电；即将启动ROM。

DMA初如预备正在进行或者失灵。

06使邨各片作初始≡备，停用视频、奇偶性、≡电路片，以及清除DMA电路片，全部页面寄存器和CMOS停机字节。

已启动ROM 计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。

DMA初始页面寄存器读/写测试正在进行或失灵。

07处理器测试2,核实CPU寄存器的工作。

ROM BIOS 检查总和正常，键⅛缓冲器已清除向驱发出BAT （基本保证测试）命令。

. 08使CMOS计时器作初婿贝备，正常的更新泄寸器的循环。

已向t≡发出BAT 命令，即将写入BAT命令。

RAM更新检验正在进行或H稷？ 09 EPROM检查总和且必需等于零才通过。

核实键盘的基本保证测Ji式，接着核实僦命令字节。

第一个64K RAM测试E在进行。

0A使视雌口作初始≡备。

发出解命令字节代码，即将写入命令字节数据。

第一个64K RAM芯片或皿线失灵，移位。

OB测试8254通道0。

写入⅜≡掌握器命令字节，即将发出引脚23和24 的封锁/解锁命令。

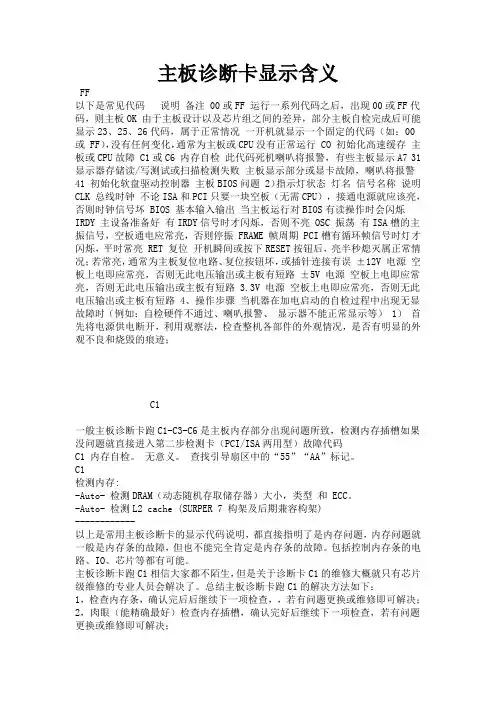

主板诊断卡显示含义FF以下是常见代码说明备注 00或FF 运行一系列代码之后，出现00或FF代码，则主板OK 由于主板设计以及芯片组之间的差异，部分主板自检完成后可能显示23、25、26代码，属于正常情况一开机就显示一个固定的代码（如：00或 FF），没有任何变化，通常为主板或CPU没有正常运行 CO 初始化高速缓存主板或CPU故障 C1或C6 内存自检此代码死机喇叭将报警，有些主板显示A7 31 显示器存储读/写测试或扫描检测失败主板显示部分或显卡故障，喇叭将报警41 初始化软盘驱动控制器主板BIOS问题 2）指示灯状态灯名信号名称说明CLK 总线时钟不论ISA和PCI只要一块空板（无需CPU），接通电源就应该亮，否则时钟信号坏 BIOS 基本输入输出当主板运行对BIOS有读操作时会闪烁IRDY 主设备准备好有IRDY信号时才闪烁，否则不亮 OSC 振荡有ISA槽的主振信号，空板通电应常亮，否则停振 FRAME 帧周期 PCI槽有循环帧信号时灯才闪烁，平时常亮 RET 复位开机瞬间或按下RESET按钮后，亮半秒熄灭属正常情况；若常亮，通常为主板复位电路、复位按钮坏，或插针连接有误±12V 电源空板上电即应常亮，否则无此电压输出或主板有短路±5V 电源空板上电即应常亮，否则无此电压输出或主板有短路 3.3V 电源空板上电即应常亮，否则无此电压输出或主板有短路 4、操作步骤当机器在加电启动的自检过程中出现无显故障时（例如：自检硬件不通过、喇叭报警、显示器不能正常显示等） 1）首先将电源供电断开，利用观察法，检查整机各部件的外观情况，是否有明显的外观不良和烧毁的痕迹；C1一般主板诊断卡跑C1-C3-C6是主板内存部分出现问题所致，检测内存插槽如果没问题就直接进入第二步检测卡（PCI/ISA两用型）故障代码C1 内存自检。

无意义。

查找引导扇区中的“55”“AA”标记。

C1检测内存:-Auto- 检测DRAM（动态随机存取储存器）大小，类型和 ECC。

显示FF或00，CPU没有工作ATX电源损坏CPU脚焊点因为长时间的热胀冷缩，脱焊CPU附近的电解电容爆裂CPU附近的功率三极管烧毁代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。

C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS一、主板检测卡各指示灯说明BIOS灯:为BIOS运行灯、正常工作时应不停闪动CLK灯：为时钟灯、正常为常亮OSC灯：为基准时钟灯、正常为常亮RESET灯：为复位灯、正常为开机瞬间闪一下，然后熄灭RUN灯：为运行灯、工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮二、常见代码检修1、00、CO、CF、FF或D1测BIOS芯片CS有无片选：（1）、有片选：换BIOS、测BIOS的OE是否有效、测PCI的AD线、测CPU复位有无1.5V--0V跳变（2）、无片选：测PCI的FRAME、测CPU的DBSY ADS#，如不正常则北桥坏、若帧周期信号不正常则南桥坏2、C0CPU插槽脏、针脚坏、接触不好换电源、换CPU、换转接卡有时可解决问题刷BIOS、检查BIOS座I/O坏、北桥虚焊、南弱桥坏PCB断线、板上粘有导电物3、C1、C3、C6、A7或E1内存接触不良（用镊子划内存槽）测内存工作电压SDRAM （3.3V），DDR（2.5和1.25V）测时钟（CLK0~CLK3）CPU旁排阻是否损坏测CPU地址线和数据线测DDR的负载排阻和数据排阻北桥坏4、C1~05循环跳变测32.768MHZ是否正常BIOS损坏I/O或南桥损坏5、C1、C3、C6刷BIOS、检查BIOS座换电源、换CPU，换转接卡有时可解决问题PCB断线、板上粘有导电物换内存条，PC100、PC133，或速度更快更稳定的内存换内存插槽，有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作目测内存槽是否有短路等机械类损坏现象没内存的CLK0、CLK1、CLK2、CLK3、CLK4，内存主供电打阻值检查是否有断路现象换I/O芯片、北桥虚焊或北桥坏6、循环显示C1-C3或C1-C5刷BIOS换I/O有时可解决问题、检查I/O外围电路PCB断线、板上粘有导电物换电源、换CPU、换内存南桥坏7、其它代码刷BIOS换电源、CPU、内存检查I/O外围电路、换I/O芯片PCB断线、板上粘有导电物、南桥坏8、bO代码测内存的数据负载电压1.25V、2.5V（DDR）清CMOS测北桥供电或北桥坏9、25代码测AGP核心供电4X（1.5V）、8X（0.8V）、2X（3.3V）北桥供电、北桥坏10、走od后不亮测PCI插槽之间电阻和排阻外频、倍频跳线11、若显示Ob显示器仍不亮换显卡，有时主板与显卡不兼容换电源、换CPU、换内存换显卡插槽、PCB断线、板上粘有导电物刷BIOS换I/O查北桥供电或南北桥坏查PCI、AGP槽附近的排阻和电容12、显2d代码测AGP的AD线初始化INTR信号北桥供电不正常或北桥坏13、显2d代码后不变刷BIOS时钟发生器不良清除CMOS北桥供电不正常或北桥坏14、显示50代码I/O供电或I/O芯片坏南桥供电或南桥坏BIOS坏、北桥坏15、显示41刷BIOSA18跳线PCB断线、板上粘有导电物I/O坏、南桥坏错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。

电脑主板诊断卡故障代码含义电脑主板诊断卡故障代码含义对于不同的主板BIOS，检测卡检验出来的代码是不一样的，但是检测卡也不是十全十美，所以只是提供一个参考！C0：开机检测代码显示C0，这为主板BIOS故障或者主板芯片已坏C1：C1本为检测是否内存通过，停止即为不过，但是主板也有故障嫌疑的C3：内存问题D3、D4：此都为内存问题，但是主板内存插槽也有可能，多数出在AMD的板上，这时可以把CPU风扇拿出来，上紧CPU再进行通电测试25:25为显卡或插槽问题，一般清过主板BIOS就能亮机。

不然就换过显卡26或者2b：亮机，不亮机考虑显卡31：显卡或插槽问题45:显卡问题00：刚开机就直接到00或者FF是CPU或者主板芯片坏FF：刚开机就直接到00或者FF是CPU或者主板芯片坏,也可能是供电不足(20楼提出,表示感谢)13：在AMIBIOS13是正常75：BIOS故障，重设BIOS即可00:开机代码转到最后显示为这个为正常已经亮机FF:开机代码转到最后显示为这个为正常已经亮机原:检测卡说明书代码含义代码AwardBIOSAmiBIOSPhoenixBIOS或Tandy3000BIOS00.已显示系统的配置；即将控制INI19引导装入。

01处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

CMOS写入／读出正在进行或者失灵。

03清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。

ROMBIOS检查部件正在进行或失灵。

04使8042键盘控制器复位，核实TESTKBRD。

键盘控制器软复位／通电测试。

可编程间隔计时器的测试正在进行或失灵。

05如果不断重复制造测试1至5，可获得8042控制状态。

已确定软复位／通电；即将启动ROM。

主板诊断卡代码1. 简介主板诊断卡是一种用于检测和诊断计算机主板故障的工具。

它通过连接到主板的PCI或ISA插槽上，并通过显示一系列代码来帮助用户定位故障。

本文将介绍一些常见的主板诊断卡代码及其对应的意义，帮助用户了解如何利用诊断卡来判断主板故障。

2. 诊断卡代码列表下面是一些常见的主板诊断卡代码及其对应的意义：1.00：表示检测已完成，没有错误。

这是正常的代码，不是错误代码。

2.01 - 02：显示处理器初始化过程中的错误，可能是处理器故障或未正确安装。

3.03 - 04：指示RAM（随机存储器）故障。

这可能是由于插槽接触不良、内存失效或不兼容的内存模块引起的。

4.05 - 06：指示读取、写入或刷新CMOS（互联网管理系统）失败。

这可能是由于电池问题、CMOS芯片故障或相关组件故障引起的。

5.07 - 08：指示显示适配器初始化失败。

这可能是由于显示适配器失效、驱动程序问题或与显示器连接相关的问题引起的。

6.09 - 0A：表示键盘控制器初始化失败。

这可能是由于键盘连接问题、键盘控制器故障或电源问题引起的。

7.0B - 0C：表示中断控制器初始化失败。

这可能是由于中断控制器故障或和其他设备的冲突引起的。

8.0D - 0E：指示CMOS RAM（互联网管理系统随机访问存储器）读取或写入错误。

这可能是由于CMOS RAM故障、电池问题、CMOS芯片故障或相关组件故障引起的。

9.0F - 10：表示DMA（直接内存存取）控制器初始化失败。

这可能是由于DMA控制器故障或和其他设备的冲突引起的。

……注意：以上仅列举了一些常见的诊断卡代码，实际情况可能会有所不同。

请根据您的诊断卡和相关手册查阅详细的代码列表。

3. 代码解读方法在使用主板诊断卡时，我们需要根据显示的代码来判断主板故障的类型。

以下是一些常用的代码解读方法：•单次错误与持续错误：如果诊断卡只显示一次错误代码，则表明该错误可能是暂时的，可能是由于某个组件没有正确连接或插好引起的。

、|!_一个人总要走陌生的路，看陌生的风景，听陌生的歌，然后在某个不经意的瞬间，你会发现，原本费尽心机想要忘记的事情真的就这么忘记了..电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。

针脚坏，接触不好。

CPU，内存超频了。

CPU供电不良。

某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。

测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。

）测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。

诊断卡代码含义BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或者D1原因：CPU插槽脏。

针脚坏，接触不好。

CPU，内存超频了。

CPU供电不良。

某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或者更换该集成资源的芯片2. C1，C2，C6，C7或者E1：内存接触不良，（用镊子划）。

测内存工作电压（SDRAM 3.3V，DDR 2.5与1.6V。

）测时钟CPU旁排阻是否有损坏。

测CPU地址线与数据线。

北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有能够解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存与插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者者坏.5循环显示C1~C3.或者者C1~C5等刷BIOS.换I/O有的时候可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除BIOS.时钟发生器不良.北桥供电不正常或者者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑R7代码:显卡初始化没有完成.是内存错,或者者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"与"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或者"ff"，则主板ok。

诊断卡代码详解一【诊断卡代码详解一】1：FF、00、01、02 状态不跳变CPU未工作推论：主板或CPU坏2：C1（或C开头）、D3（或D开头）CPU已工作正在寻找内存推论：内存坏、接触不好3：C0、D1 状态，CPU已发出寻址指令并已选中BIOS，但是BIOS没有响应推论：BIOS、南桥、I/O坏4：C1--C5循坏跳变（同D3--D5）推论：BIOS、I/O芯片坏5：OB、26、31时一般可点亮，如不亮推论：显卡、集成显卡坏6：0B、26、31、42、48、4E、58、0D、6F、7F、85推论：表示主板能点亮，正检查显卡和键盘鼠标口，如果仍不亮大多为显卡坏常出现的代码而又出现此码无解的主要是:75：正在扫瞄硬件配置,查硬盘,光驱设备及相关接口设备和接线有否有故障C1或C0：内存故障EF：bios故障，需要对cmos进行放电操作如果一开机检查卡只有电压显示而没有代码显示，就检查CPU是否有故障【诊断卡代码详解二】代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。

C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS电脑主板诊断卡也叫POST卡（Power On Self T est）是电脑维修人员必备的主板维修工具，其工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合代码含义速查表就能很快地知道电脑故障所在。

尤其在ＰＣ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。

诊断卡代码大全PCI/ISA两用型DEBUG卡故障代码明细表只适用于PCI/ISA两用型及PCI单用型00 见特殊代码意义已显示系统的配置即将控制工INT19引导装入。

见特殊代码意义见特殊代码意义01 处理器测试1处理起状态核实诊断卡代码如果测试失败循环是无限的。

处理器寄存器的测试即将开始不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失灵。

02 确定诊断的类型正常或者制造。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断通过延迟开始。

CMOS写入/读出正在进行或者失灵。

03 清除8042键盘控制器发出TEST-KBRD命令AAH。

通电延迟已完成。

ROM B10S检查部件正在进行或失灵。

04 使8042键盘控制器复位核实TESTKBRD。

键盘控制器较复位/通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5可获得8042控状态。

已确定软复位/通电即将启动ROM。

DMA初始准备正在进行或者失灵。

06 使电路片作初始准备停用视频奇偶性DMA电路片以及清除DMA电路片所有页面寄存器和CMOS停机字节。

使电路片作初始准备停用视频奇偶性DMA电路片以及清除DMA电路片所有页面寄存器和CMOS停机字节。

已启动ROM计算ROM BIOS检查总和以及检查键盘缓冲器是否清除。

DMA初始页面寄存器读/写测试正在进行或失灵。

07 处理器测试2核实CPU 寄存器的工作。

诊断卡代码ROM BIOS检查总和正常键盘缓冲器已清除向键盘发出BAT基本保证测试命令。

无意义08 使CMOS计时器作初始准备正常地更新计时器的循环。

已向键盘发出BAT命令即将写入BAT命令。

RAM更新检验正在进行或失灵。

09 EPROM检查总和且必须等于零才通过。

核实键盘的基本保证测试接着核实键盘命令字节。

第一个64K RAM测试正在进行。

0A 使视频接口作初始准备。

发出键盘命令字节代码即将写入命令字节数据。

第一个64K RAM芯片或数据线失灵移位。

一般是那么多！你记一下！一般诊断卡！常用有三种！在这里我只列举一种！开始都是00/FF-----C0-----C1-----C2---C3-----OB-------OD-----3D---------42------6F--------7F----00/FF\这是比较主要的！FF00表示初始！C表示内存3D表示内存通过7F 表示显卡通过记这个几个主要的！如果开机就是FF，没有跑数字的话，是CPU没有工作，如果跑完数字显示FF，就说明电脑自检过程结束，已经开机了不需要记太多。

FF开始，不动就是没过CPU。

C1开始到D9就是没过内存，1%是CPU缓存问题。

往后就是显卡了。

记太多也没什么用。

1、"C1"内存读写测试，如果内存没有插上，或者频率太高，会被BIOS认为没有内存条，那么POST就会停留在"C1"处。

2、"0D"表示显卡没有插好或者没有显卡，此时，蜂鸣器也会发出嘟嘟声。

3、"2B"测试磁盘驱动器，软驱或硬盘控制器出现问题，都会显示"2B"。

4、"FF"表示对所有配件的一切检测都通过了。

但如果一开机就显示"FF"，这并不表示系统正常，而是主板的BIOS出现了故障。

导致的原因可能有：CPU没插好，CPU核心电压没调好、CPU频率过高、主板有问题等。

刚开始就显示01？估计是主板问题，一般诊断卡开始是数字（CPU和主板），然后是字母（内存），最后又回到数字（显卡）牵扯到字母了才是内存（C1或者其他字母）到了纯数字就是显卡了一般的诊断卡都是这样一般情况下，当电脑不能正常开机。

（开机无显）这时就可以借助诊断卡来做个参考首先看会不会走码，如果一开机不动，FF，00或D0复位灯也不亮，也就是一开机卡上的数字会变。

这就说明CPU工作了，这就可能初步考虑CPU。

或主板，或电源有问题，低换试下如果走字，就说明CPU正常，然后再看数值到哪里。
