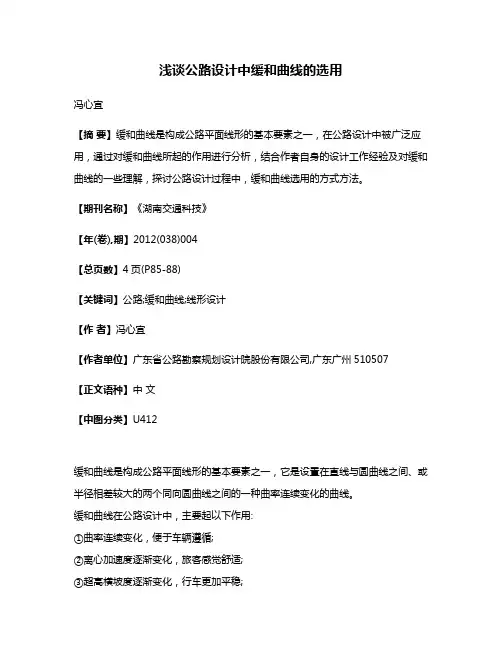

浅谈公路设计中缓和曲线的选用冯心宜【摘要】缓和曲线是构成公路平面线形的基本要素之一，在公路设计中被广泛应用，通过对缓和曲线所起的作用进行分析，结合作者自身的设计工作经验及对缓和曲线的一些理解，探讨公路设计过程中，缓和曲线选用的方式方法。

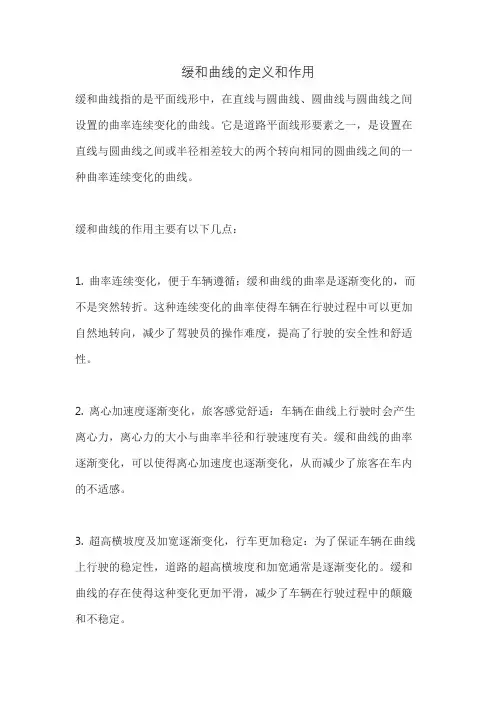

【期刊名称】《湖南交通科技》【年(卷),期】2012(038)004【总页数】4页(P85-88)【关键词】公路;缓和曲线;线形设计【作者】冯心宜【作者单位】广东省公路勘察规划设计院股份有限公司,广东广州510507【正文语种】中文【中图分类】U412缓和曲线是构成公路平面线形的基本要素之一，它是设置在直线与圆曲线之间、或半径相差较大的两个同向圆曲线之间的一种曲率连续变化的曲线。
缓和曲线在公路设计中，主要起以下作用:①曲率连续变化，便于车辆遵循;②离心加速度逐渐变化，旅客感觉舒适;③超高横坡度逐渐变化，行车更加平稳;④与圆曲线配合得当，增加线形美观。
在我国现行《公路工程技术标准》中，采用回旋线作为缓和曲线。
以下从缓和曲线的四点主要作用入手，以回旋线的相关理论公式为基础，对公路设计过程中缓和曲线的选用提出一些建议。
1 缓和曲线选用应考虑线形曲率过渡要求1.1 为满足曲率过渡对缓和曲线长度的要求汽车在转弯行驶过程中，存在一条曲率连续变化的轨迹线，轨迹线的长度由车辆行驶速度、曲率变化幅度，以及驾驶员转动方向盘的速度确定;为保证有一条易于遵循的路线，避免车辆在转弯过程中侵入相邻车道，必须确保缓和曲线有一定的长度;若缓和曲线过短，驾驶员就必须快速地完成方向盘操作，特别在高速行驶时容易引发危险。
一般认为，驾驶员往一个方向转动方向盘的时间至少需要3 s，因此缓和曲线选用时，其长度至少应满足车辆特定运行速度下3 s行程。
1.2 卵形曲线中缓和曲线长度的计算缓和曲线即回旋线的基本计算公式为:式中:r为回旋线上某点的曲率半径，m;l为回旋线上某点到原点的曲线长，m;A为回旋线参数，m。
平面设计-缓和曲线、平面线形组合设计缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形，是道路平面线形要素之一。
缓和曲线的主要特征是曲率均匀变化。
一、设置缓和曲线的目的和条件（一）设置缓和曲线的条件《公路工程技术标准》规定：直线与小于不设超高的圆曲线最小半径相衔接处，应设置缓和曲线（回旋线）；四级公路的直线与小于不设超高的圆曲线最小半径相衔接处，可不设置缓和曲线（回旋线），用超高、加宽缓和段径相连接。
（二）设置缓和曲线的目的1．有利于驾驶员操纵方向盘2．消除离心力的突变，提高舒适性3．完成超高和加宽的过渡4．与圆曲线配合得当，增加线形美观二、缓和曲线的性质（一）汽车转弯时行驶的理论轨迹方程图2—4 汽车进入曲线行驶轨迹图假定汽车是等速行驶，驾驶员匀速转动方向盘，当方向盘转动角度为φ 时，前轮相应转动角度为φ，通过理论推导得出弧长和曲率半径的关系有:=式中：K为小于1的系数；ω—方向盘转动的角速度（rad /s）；t —行驶时间（s）； d —汽车前后轴轮距；－汽车匀速行驶的速度（m/s）。
鉴于、d 、K、ω均为常数，可令C= ，则有：= ；此为汽车车轮行驶的轨迹方程。
式中：—汽车自直线终点进入曲线经t 时间后行驶的弧长，m；ρ—汽车行驶经t 时间后行驶的弧长处相对应的曲率半径，m；C—常数（二）回旋线作为缓和曲线根据回旋线的数学定义：其曲率半径随曲线上某一点至该曲线起点之距离成反比。
即：ρ=A2式中A为曲率与曲线长度的比例常数；若令，通过对汽车行驶理论方程与回旋线基本方程的比较可知，它们的形式是相符的，因此《标准》规定缓和曲线采用回旋线。
回旋线参数A 的确定：R LS = A2 A=式中：R—圆曲线半径 m ；LS—缓和曲线长度m ；三、缓和曲线最小长度缓和曲线最小长度应满足：（1）使汽车平顺地由直线段过渡到到圆曲线段，并对离心力的增长有一定的限制；（2）驾驶员操纵方向盘所需的必要时间以利驾驶员顺适地操纵放向盘；（3）满足道路设置超高与加宽过渡的要求。
浅析路线设计缓和曲线合理长度取值范围0 引言缓和曲线是公路平面线形设计中采用的最常用的线形之一。
缓和曲线是在直线和圆曲线之间插入一段曲率半径由+∞逐步渐变为R的回旋线，不仅符合汽车转弯时的行车轨迹，而且使公路的平面线形顺适美观，具有良好的视觉效果和心理作用感。
在缓和曲线设计中，缓和曲线缓和段长度的取值是影响道路平面线形视觉质量的重要因素之一。
如果缓和曲线缓和段长度取值太短，不仅不能起到曲率渐变的作用，而且缓和段与剩余圆曲线的衔接和搭配极不协调，行车视觉效果比较差；如果缓和曲线缓和段长度取值太长，无论从线形组合效果还是弯道超高和加宽设计方面都存在着较大的不足。
因此，合理确定和设计缓和曲线缓和段的长度，是平面缓和曲线线形设计需要解决的重要问题之一。
目前无论是专业参考资料，还是公路线形设计使用的设计软件中，都没有给出合理确定缓和段长度的计算方法，只是按照《公路工程技术标准》（以下简称《标准》）的设计要求，取大于或等于缓和曲线最小缓和段长度即可，而没有考虑不同平曲线半径条件下缓和曲线缓和段长度的合理取值。
缓和段长度对平面线形质量的影响分析在平面缓和曲线设计中，缓和曲线缓和段长度的取值将直接影响到平面线形的视觉质量和行车效果。
道路平面线形由由直线和曲线组合而成，曲线又分为曲率半径为常数的圆曲线和曲率半径为变数的缓和曲线两种。
对于缓和曲线的取值范围，公路相关规范中均只有最小值的界定，而对于最大值，规范并没有明确，本文根据驾驶员反应操作3s行程、离心加速度变化、考虑超高缓和率所需长度、考虑视觉和线形美学所需长度及公路路线设计规范及平纵组合等原则进行最值拟定，为公路设计提供一定的理论价值。
1 缓和曲线的设置设置缓和曲线的目的在于通过曲率的逐渐变化，适应汽车转向操作的行使轨迹及路线的顺畅，缓和行车方向的突变和离心力的突然产生；使离心加速度逐渐变化，不致产生侧向冲击，并缓和超高，作为超高变化的过渡段，来减少行车震荡。

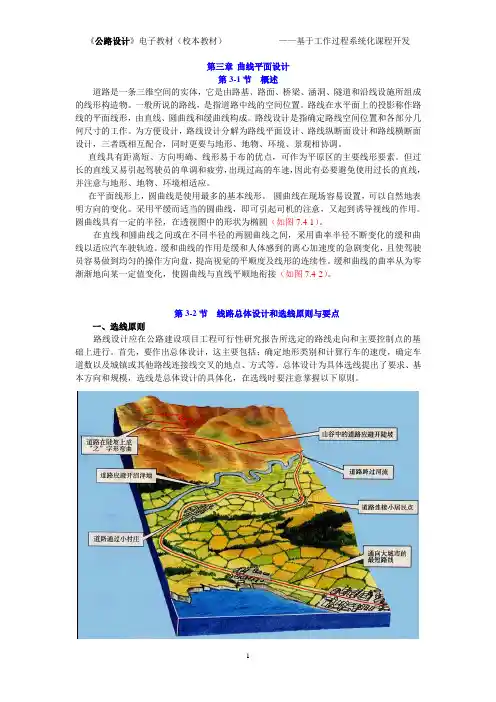

第三章曲线平面设计第3-1节概述道路是一条三维空间的实体，它是由路基、路面、桥梁、涵洞、隧道和沿线设施所组成的线形构造物。
一般所说的路线，是指道路中线的空间位置。
路线在水平面上的投影称作路线的平面线形，由直线、圆曲线和缓曲线构成。
路线设计是指确定路线空间位置和各部分几何尺寸的工作。
为方便设计，路线设计分解为路线平面设计、路线纵断面设计和路线横断面设计，三者既相互配合，同时更要与地形、地物、环境、景观相协调。
直线具有距离短、方向明确、线形易于布的优点，可作为平原区的主要线形要素。
但过长的直线又易引起驾驶员的单调和疲劳，出现过高的车速，因此有必要避免使用过长的直线，并注意与地形、地物、环境相适应。
在平面线形上，圆曲线是使用最多的基本线形。
圆曲线在现场容易设置，可以自然地表明方向的变化。
采用平缓而适当的圆曲线，即可引起司机的注意，又起到诱导视线的作用。
圆曲线具有一定的半径，在透视图中的形状为椭圆（如图7.4-1）。
在直线和圆曲线之间或在不同半径的两圆曲线之间，采用曲率半径不断变化的缓和曲线以适应汽车驶轨迹。
缓和曲线的作用是缓和人体感到的离心加速度的急剧变化，且使驾驶员容易做到均匀的操作方向盘，提高视觉的平顺度及线形的连续性。
缓和曲线的曲率从为零渐渐地向某一定值变化，使圆曲线与直线平顺地衔接（如图7.4-2）。
第3-2节线路总体设计和选线原则与要点一、选线原则路线设计应在公路建设项目工程可行性研究报告所选定的路线走向和主要控制点的基础上进行。
首先，要作出总体设计，这主要包括；确定地形类别和计算行车的速度，确定车道数以及城镇或其他路线连接线交叉的地点、方式等。
总体设计为具体选线提出了要求、基本方向和规模，选线是总体设计的具体化，在选线时要注意掌握以下原则。
1．比选原则选线是一项技术性、综合性强，且复杂的工作，即使设计者主观上有完美的设想，也难免使实际线路存在不足，发现优劣的最佳途径，就是比较选择。
在路线设计的各个阶段，应用各种先进手段，对路线方案做深入细致的研究，在多方案论证比选的基础上，选定路线最优方案。
第三节竖曲线纵断面上两个坡段的转折处，为方便行车，用一段曲线来缓和，称为竖曲线。
可采用抛物线或圆曲线。
一、竖曲线要素的计算公式相邻坡段的坡度为i1和i2,代数差为ω=i2 -i1ω为正时，是凹曲线；ω为负，是凸曲线。
1.二次抛物线基本方程：或ω：坡度差（%）；L：竖曲线长度；R：竖曲线半径2.竖曲线诸要素计算公式竖曲线长度或竖曲线半径R: （前提：ω很小）L=Rω竖曲线切线长：T=L/2=Rω/2竖曲线上任一点竖距h：竖曲线外距：二、竖曲线最小半径（三个因素）1.缓和冲击对离心加速度加以控制。
ν(m/s)根据经验，a=0.5~0.7m/s2比较合适。
我国取a=0.278,则Rmin=V2/3.6 或Lmin=V2ω/3.62.行驶时间不过短 3s的行程Lmin=V.t/3.6=V/1.23.满足视距的要求分别对凸凹曲线计算。
(一)凸形竖曲线最小半径和最小长度按视距满足要求计算1.当L<ST时，Lmin = 2ST - 4/ω2.当L≥ST时，ST为停车视距。
以上两个公式，第二个公式计算值大，作为有效控制。
按缓和冲击、时间行程和视距要求（视距为最不利情况）计算各行车速度时的最小半径和最小长度，见表4-13。
表中：（1）一般最小半径为极限最小半径的1.5~2倍；（2）竖曲线最小长度为3s行程的长度。
（二）凹曲线最小半径和长度1.夜间行车前灯照射距离要求：1）L<ST2) L≥STL<ST Lmin = 2ST - 26.92/ω (4-14)L≥STω /26.92 (4-15)3s时间行程为有效控制。
例：设ω＝2%=0.02;则L＝ωＲ竖曲线最小长度Ｌ＝Ｖ/1.2速度Ｖ=120km/h V=40km/h 一般最小半径Ｒ凸17000 700一般最小半径Ｒ凹6000 700 L凸340 14Ｌ凹120 14 例题4-3ω=-0.09 凸形；L=Rω=2000*0.09=180mT=L/2=90mE=T2/2R=2.03m起点桩号＝k5+030 - T =K4+940起始高程＝427.68 - 5%*90=423.18m桩号k5+000处：x1=k5+000-k4+940=60m切线高程＝423.18+60*0.05=426.18m h1=x21/2R=602/2*2000=0.90m设计高程＝426.18 - 0.90=425.28m 桩号k5+100处：x２=k5+100-k4+940=160m切线高程＝423.18+160*0.05=431.18m h2=x22/2R=1602/2*2000=6.40m设计高程＝431.18 - 6.40=424.78m第一节平面线形概述一、路线路线指路的中心线；路线在水平面上的投影叫路线的平面；路线设计：确定路线空间位置和各部分几何尺寸的工作；可分为平面设计、纵断面设计、横断面设计。
