ZW32-12F看门狗智能分界开关

ZW20-12户外柱上高压智能分界（看门狗）真空断路器说明一、概述10KV架空配电线路T接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时，将会造成变电站出线开关跳闸。

如果故障性质是永久性的，变电站重合将不成功，则一个中压用户界内的局部事故将使整条10KV配电线路停电。

如若在T接处或用户端（责任分界点）安装一台用户分界开关（俗称看门狗），经过判断确认用户界内发生故障（过流、短路、单相接地等故障），自动将故障隔离，则可以确保非故障区用户正常用电。

ZW20A-12F型户外用户分界真空断路器是我公司自主研发的一种用户分界开关。

它主要由ZW20A-12型户外柱上真空断路器本体和FDR-02故障检测控制器以及外置电压互感器三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接。

具有故障检测功能、保护控制功能和通讯功能，能可靠判断、检测界内与界外的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

ZW20A-12F型户外柱上真空断路器为额定电压为12KV，三相交流50Hz的户外配电设备。

它采用真空灭弧和SF6气体作为绝缘介质，箱体采用了引进日本东芝公司VSP5的气体密封、防爆、绝缘结构技术，进出线套管也进行了密封性能改进，整体密封性能优良，内部充入的SF6气体不泄漏，不受外界环境影响；其弹簧操作机构进行了小型化设计和可靠性、稳定性优化，采用直动链条主传动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍；主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。

ZW20A-12F型户外柱上用户高压真空分界断路器是一种免维护产品，是户外高压真空分界断路器中的精品，是本公司综合国内外柱上开关的优缺点，自行研制出来的新产品。

本产品主要符合以下国家标准：开关部分：GB1984《高压交流断路器》GB/T11022-1999《高压开关设备控制和设备标准的共同技术条件》控制终端部分：GB/T726-2000 《继电器及装置基本试验方法》GB/T17626-1998《电磁兼容试验和测量技术电快速瞬变脉冲群搞扰度试验》二、使用环境条件1、周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃；根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，保证产品正常工作。

产品概述ZW32-12永磁户外真空断路器为额定电压12KV，三相交流50Hz的户外配电设备，主要用于开断、关合电力系统中的荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

本断路器具有体积小，重量轻、防凝露、免维护等特点、能适应比较恶劣的气候条件和污秽环境。

产品介绍电动带看门狗真空断路器一般使用在10kv的电架空线路当中，电动带看门狗真空断路器可以降低线路经常出现停电的事故，使得停电的事故范围不会扩大，从而也减少了用户停电的时间，这些足以说明了电动带看门狗真空断路器的使用可以提升用户供电的稳定以及可靠的能力。

技术特点电动带看门狗真空断路器主要是由本体和电压互感器以及故障检测控制器这3个部分所组成的，这3种是经过密封的电缆来进行连接的，因此它是具有很好的通讯功能和控制保护的功能以及故障检测的功能，电动带看门狗真空断路器可以很好的检测以及判断短路的故障电流，可以达到自动切断单相接地的问题以及短路问题，电动带看门狗真空断路器使用气体绝缘是属于真空灭弧的方式，电动带看门狗真空断路器的绝缘结构和防爆结构以及整体的密封的性能非常的好，其中气体密封不会漏也不会因环境有任何的影响，电动带看门狗真空断路器的弹簧操动机构的性能好，运行很可靠采用的结构可提升主回路的接触，电动带看门狗真空断路器的接触电阻不大，温度提升不高整体的性能安全可靠免维护。

使用环境电动带看门狗真空断路器的使用环境介绍如下：1. 周围空气温度范围在零下40摄氏度到40摄氏度之间，日常的温度变化不可以超出25摄氏度，在温度零下40摄氏度的时候，依然可以保证工作正常。

2. 风速不可以超出每秒35米。

3. 一般是使用在不易燃和没有爆炸危险以及没有振动的地方。

4. 不可安装在海拔超出1000米的地方。

5. 其覆盖的厚度为10mm。

6. 其地震的等级不可达到7度以上。

7. 一定要按照电网中性点的接地方式来执行。

ZW32-12型10kV户外真空断路器技术规范1 范围本技术规范提出了ZW32型真空断路器的技术要求，主要包括设备的执行标准、使用环境、主要技术参数、结构、性能等方面的内容，供方应保证提供符合国家相关标准规定的产品。

投标人应获得ISO9000（GB/T 19000）资格认证书及国家强制性产品(CCC)认证并取得证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有两部鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

招标人在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出全面的规定，也未充分引述有关标准和规范的条文，投标人应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

2 引用标准GB1984-2003 高压交流断路器GB3309-1989 高压开关设备常温下的机械试验GB/T5465.2-1996 电气设备用图形符号GB5582-1993 高压电力设备外绝缘污秽等级GB7354-1987 局部放电测量GB11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T16927.1-1999 高电压试验技术第一部分：一般试验要求DL402-1999 交流高压断路器订货技术条件DL403-2000 12kV～40.5kV高压真空断路器订货技术条件1.2符合标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同要求》 GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下得机械试验》DL/T593《高压开关设备在共同订货技术条件》JB/T3855-2008《高压交流真空断路器》3 使用环境条件周围空气温度上限不超过40℃，下限不超过—45℃；风速不大于35m/s；海拔不高于2000m；地震烈度不超过8度；环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95%；安装场所应没易燃、爆炸、化学腐蚀物质及经常性剧烈振动;污秽等级：Ⅳ级。

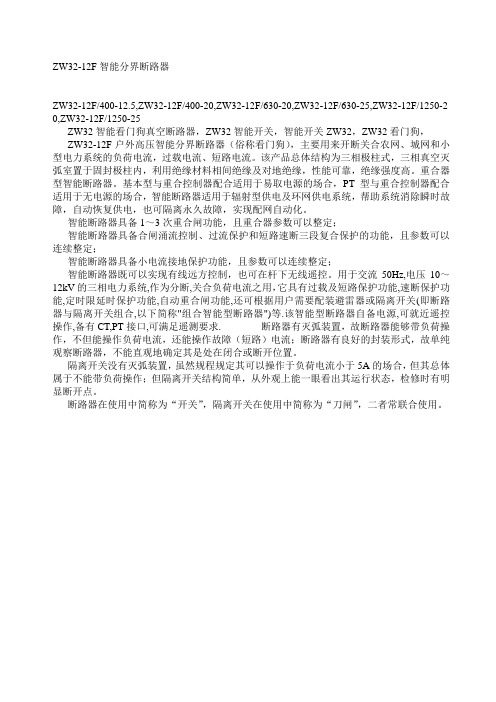

ZW32-12F智能分界断路器ZW32-12F/400-12.5,ZW32-12F/400-20,ZW32-12F/630-20,ZW32-12F/630-25,ZW32-12F/1250-2 0,ZW32-12F/1250-25ZW32智能看门狗真空断路器，ZW32智能开关，智能开关ZW32，ZW32看门狗，ZW32-12F户外高压智能分界断路器（俗称看门狗），主要用来开断关合农网、城网和小型电力系统的负荷电流，过载电流、短路电流。

该产品总体结构为三相极柱式，三相真空灭弧室置于固封极柱内，利用绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

智能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

用于交流50Hz,电压10～12kV的三相电力系统,作为分断,关合负荷电流之用，它具有过载及短路保护功能,速断保护功能,定时限延时保护功能,自动重合闸功能,还可根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合,以下简称"组合智能型断路器")等.该智能型断路器自备电源,可就近遥控操作,备有CT,PT接口,可满足遥测要求. 断路器有灭弧装置，故断路器能够带负荷操作，不但能操作负荷电流，还能操作故障（短路）电流；断路器有良好的封装形式，故单纯观察断路器，不能直观地确定其是处在闭合或断开位置。

隔离开关没有灭弧装置，虽然规程规定其可以操作于负荷电流小于5A的场合，但其总体属于不能带负荷操作；但隔离开关结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点。

啥是分界开关（看门狗）？在电力系统中，它有啥作用？一.什么是分界开关？在生活中，路边随手可见的电线杆上，细心的小伙伴可能会发现，很多电线杆上总有一个圆柱体的东西（如下图，箭头所指），这是什么？它有什么作用呢？今天，我们就来讲讲这个。

分界开关这个东西，准确的来说，应该叫分界开关控制器，那么什么是分界开关，和普通的断路器一样吗？分界开关是指用于分支线路和终端用户作线路保护之用的装置。

断路器本体结构由绝缘系统、操作系统、导电系统、密封系统和测量系统组成。

分界开关系统二.分界开关的作用分界开关适用于10kV架空配电线路分接处，可自动隔离接地故障及相间短路故障。

避免一条用户线路出现故障，波及整条线路停电。

该设备安装于10kV架空配电线路的责任分界点处，确保非故障用户的用电安全。

为用户提高架空配电网络的投资回报，是这一新型用户自动分界开关的研发目标。

我们在认真分析用户需求的基础上采用最新的微电子最新技术，研发的分界开关智能终端具有最佳的自动化、遥控及监测性能和运行可靠性。

看门狗分界开关是将负荷开关和微机保护测控，以及通讯模块融为一体的装置，可随配电网络配置、体积小、投资少，它的应用对提高配电网的安全可靠性，保证电网的安全运行具有重要意义。

其在10 kV线路上的应用可大大减少无故障线路的连带性事故停电、缩小故障停电范围、缩短用户停电时间，从而提高用户的供电可靠性。

三.分界开关的常见功能有哪些？分界开关具有手动储能、手动分合闸、电动分合闸、遥控分合闸、过流保护、速断保护、接地保护、重合闸、自诊断、事件记录、历史故障查询、状态上传等功能。

可以实现配电线路的自动化、全天候监控管理，非常适合大中用户和城乡配电网中使用。

分界开关是未来智能电网系统中的必选配套产品!。

zw32 12 630真空断路器价格-带看门狗产品说明书-安装图
陕西泰开高压开关制造有限公司
一、ZW32真空断路器产品描述
ZW32-12/D630(1250)-20型户外真空断路器适用于最高电压为12kV，额定频率50Hz三相电力系统中，适用于农网配电系统，户外变电站出线，城网中作为分段开关及工矿企业配电系统中作保护控制或电网频繁操作的场所等来开断，关合，电力系统中的负荷电流、过载电流及短路电流使用。

本产品采用真空灭弧的原理，利用电动弹簧操作机构或永磁操作机构实现开关的分合闸，可加装我公司配套电源电压互感器(JDZW-10R)来实现电动操作;亦可加装隔离开关，在断电时可见明显断开点;还可加装保护电流互感器、零序电流互感器，来实现过流、速断、零序保护功能。

二、ZW32真空断路器使用环境
1. 环境温度：-25℃～+60℃;
2. 海拔高度：安装地点的海拔高度不超过2000米;
3. 相对湿度：日平均不大于95%，月平均不大于90%;
4.风压不超过700Pa(相当于风速为34m/s);
5. 污秽等级：Ⅲ级。

高压部分 >> 用户分界断路器成套装置 >> 用户分界断路器成套装置中国市场首推10KV 配电网“看门狗”ZW20B-12（F ） /630-20用户分界断路器成套装置、概述配电网所面临的新问题•主干线改良后支线故障率大幅上升；•因支线上单一用户的故障和保护配合不当而波及整条馈线停电并引起责任纠纷; •变电站接地选线装置不能满足快速查找接地故障点的要求； •线路多级保护所增加的时延恶化电网的运行环境。

用户分界断路器（俗称看门狗），是解决上述问题的理想方案。

自动切除单相接地故障用户支线发生单相接地故障时，分界断路器自动分闸，变电站 及馈线上的其它分支用户感受不到故障的发生。

用户支线发生相间短路故障时，分界断路器保护跳闸，故障线 路被自动隔离，馈线上的其它分支用户不受影响；分界断路器（看门狗） 的作用自动隔离相间短路故障分界断路器可配置有线或无线通信附件， 将监测数据传送到电 力管理中心，实现对用户负荷的远方实时数据监控。

\mm\lutti\I设备构成 用户分界断路器是一种全新的10K V 户外柱上真空开关成套设备，包含断路器本体，分界 断路器控制器及柱上PT 三大部分。

通过航空插接件及户外密封的控制电缆进行电气连接。

分 界断路器本体基于ZW20B!空断路器的结构设计，在原有保护CT 的基础上，又内置新型零序 电流互感器（一体化 单绕组）。

控制器采用钟罩形结构，是具有保护、控制、测量以及信 号监视的结合自动化户外测控装置。

快速定位故障点用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界 断路器如配有通信模块，则自动将信息报送到电力管理中心监控用户负荷ii i書wLJTIT故障处理过程单相接地的故障处理过程（中性点不接地或中性点经消弧线翩接地系统） 执行步驟用户2界内ift 生鍛枳根地放障时.K 出手序电沆JG 近全 网的零序电経延时列定故障性质为*久令K 2 B«h 分 M.立即用・談肄・对K 2WM.具它栢创用户的“相權地牧•均属畀外枚・• K2檢出的&序电流比金网的琴爭电況小得多.K 少不会分单相接地的故障处理过程（中性点经小电阻接地系统）51示执行步骤3正荒佻电时.变电魅出钱开关CBftl 分間珞8SK 1. K2. K 3均处于合位，用户2界内发生单栢授堆故埠时・K 2检出妙序电汲0近全刈 #用电K2$变亀站保护动作时限亠合・先十变业站动作令 K2自幼分"，立印切斷如电筑.使兀♦»用戸免于停电》对K2M 育.户的•柜按地牧■均41界外故理.K 2检出的。

“看门狗”开关一、开关介绍户外分界断路器设备具备故障电流检测功能，保护控制功能（过流保护、速断保护、零序保护），适用于10kV 架空线路，可实现自动切除单相接地故障和自动切除相间短路故障。

安装点适用于10kV 配电线路用户进户线的责任分界点处或主干线上运用短路保护等。

二、如何操作2.1 机械操作2.2 控制器电动操作控制器通电延时 10 秒，自动检测开关储能信号，检测到分界断路器未储能则自动发出电动储能命令，分界断路器接收到储能命令后，自动完成电动储能。

三、基本功能与操作1.开关本体手动分合功能如同通用的断路器一样，分界断路器具备现场手动分合和电动分合控制功能。

2.模拟量检测功能控制器与开关本体配合使用可检测线路的两相电流、零序电流和线路电压，上述模拟量信号由开关本体航空插座输出，从控制器底部的CT/IO 插座通过航空插头接入控制器。

通过控制器内部的信号转换和计算，可实时监测其运行值（用笔记本电脑通过控制器的维护通信口或配置通信模块后可接收及处理这些测量数值）。

3.保护控制功能a）零序保护通过对控制器的定值整定和对零序电流的监测，分界断路器能侦测和判定用户界内的单相接地故障，在延时达到整定值后执行分闸操作，自动切除接地故障；变电站及馈线上的其它用户避免发生停电事故, 为了避免瞬时性故障造成开关分闸，可对分界断路器进行重合闸设置，重合闸时间可自行设定，为了避免永久性故障对线路造成严重损坏，或其它保护的时限配合问题，分界断路器做了重合闸后加速保护功能。

零序保护的控制功能适用于配电网中性点不接地系统、中性点经消弧线圈接地系统和中性点经小电阻接地系统。

b）过流（速断）保护通过定值整定和对相电流的监测，分界断路器能侦测和判定用户界内的相间短路故障，经延时判定后，控制器输出分闸命令使分界真空断路器自动分闸，自动切除过流故障，变电站及馈线上的其它用户避免发生停电事故, 为了避免瞬时性故障造成用户长时间停电，在控制器保护动作后，对分界断路器进行重合闸，重合闸时间可以设定，为了避免永久性故障对线路造成严重损坏，或其它保护的时限配合问题，控制器做了重合闸后加速保护功能。
