(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920347955.2(22)申请日 2019.03.19(73)专利权人 河北红麟电气设备科技有限公司地址 072150 河北省保定市满城区方顺桥镇大赛村(72)发明人 王红娟　(74)专利代理机构 北京汇信合知识产权代理有限公司 11335代理人 戴凤仪(51)Int.Cl.H01H 71/02(2006.01)H01H 71/08(2006.01)(54)实用新型名称一种一二次融合柱上断路器(57)摘要本实用新型公开了一种一二次融合柱上断路器，包括主箱体、加固条、握持支架、阻隔板、调整臂、加长手柄、闭锁手柄、增强触头、绝缘涂层、锁头、分离式接口和安装底座。

本实用新型的有益效果是：主箱体设置在装置的中心处，保护内部电气元件免受外界干扰因素的影响，加固条与主箱体的箱体过渡部位通过焊接的方式呈固定连接接，加固主箱体的过渡处的连接，阻隔板设置在装置的顶端，使得外界的干扰电磁信号可以被阻隔开，绝缘涂层固定连接在主箱体与增强触头底端之间，保证装置的安全工作，分离式接口底端与主箱体呈固定连接，保证接口的连接的稳定性。

权利要求书1页 说明书3页 附图1页CN 209544261 U 2019.10.25C N 209544261U权　利　要　求　书1/1页CN 209544261 U1.一种一二次融合柱上断路器，其特征在于：包括主箱体(1)、加固条(2)、握持支架(3)、阻隔板(4)、调整臂(5)、加长手柄(6)、闭锁手柄(7)、增强触头(8)、绝缘涂层(9)、锁头(10)、分离式接口(11)和安装底座(12)；所述主箱体(1)设置在装置的中心处，是装置的中心控制部位，所述加固条(2)位于装置的中心处，且加固条(2)与主箱体(1)的箱体过渡部位通过焊接的方式呈固定连接，握持支架(3)分布在装置的中心左右两端相对位置，且握持支架(3)的底部分别与主箱体(1)的左右两侧呈固定连接，所述阻隔板(4)设置在装置的顶端，且阻隔板(4)的底侧卡口与主箱体(1)顶部的凸边之间呈固定连接，所述调整臂(5)位于整个装置的最顶部，且调整臂(5)的左右两端与主箱体(1)的上盖板呈固定连接，中心处则与阻隔板(4)顶端呈滑动连接，所述加长手柄(6)位于主箱体(1)的外侧，且加长手柄(6)的底端与主箱体(1)的正面外侧左上方呈固定连接，所述闭锁手柄(7)与加长手柄(6)的底端位于同一平面的同一条直线上，且闭锁手柄(7)的底端与主箱体(1)的正面外壳呈固定连接，所述增强触头(8)位于装置的左右两侧呈相对分布，且增强触头(8)的底端与主箱体(1)的左右两侧外壳呈固定连接，所述绝缘涂层(9)分布在主箱体(1)的左右两侧外壳上，且绝缘涂层(9)固定连接在主箱体(1)与增强触头(8)底端之间，所述锁头(10)位于加长手柄(6)底端的正下方，且锁头(10)与主箱体(1)呈螺纹孔连接，所述分离式接口(11)安装在主箱体(1)的底部，且分离式接口(11)底端与主箱体(1)呈固定连接，所述安装底座(12)设置在装置的最底部，且安装底座(12)与主箱体(1)呈固定连接。

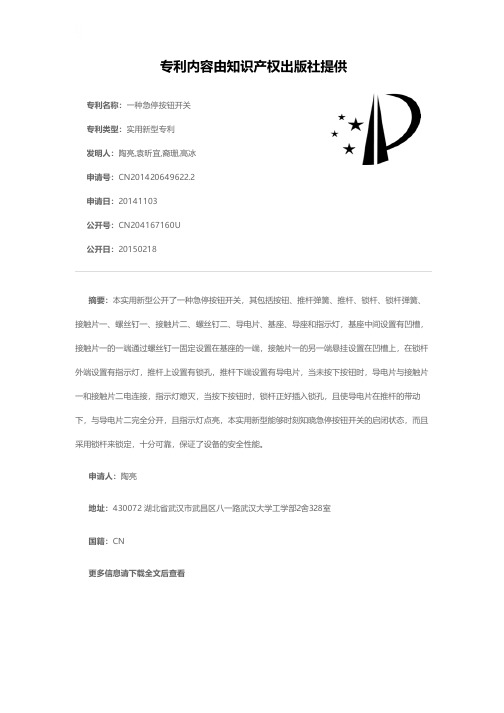

专利名称：一种急停按钮开关专利类型：实用新型专利
发明人：陶亮,袁昕宜,裔珊,高冰申请号：CN201420649622.2申请日：20141103
公开号：CN204167160U
公开日：
20150218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种急停按钮开关，其包括按钮、推杆弹簧、推杆、锁杆、锁杆弹簧、接触片一、螺丝钉一、接触片二、螺丝钉二、导电片、基座、导座和指示灯，基座中间设置有凹槽，接触片一的一端通过螺丝钉一固定设置在基座的一端，接触片一的另一端悬挂设置在凹槽上，在锁杆外端设置有指示灯，推杆上设置有锁孔，推杆下端设置有导电片，当未按下按钮时，导电片与接触片一和接触片二电连接，指示灯熄灭，当按下按钮时，锁杆正好插入锁孔，且使导电片在推杆的带动下，与导电片二完全分开，且指示灯点亮，本实用新型能够时刻知晓急停按钮开关的启闭状态，而且采用锁杆来锁定，十分可靠，保证了设备的安全性能。

申请人：陶亮
地址：430072 湖北省武汉市武昌区八一路武汉大学工学部2舍328室
国籍：CN
更多信息请下载全文后查看。

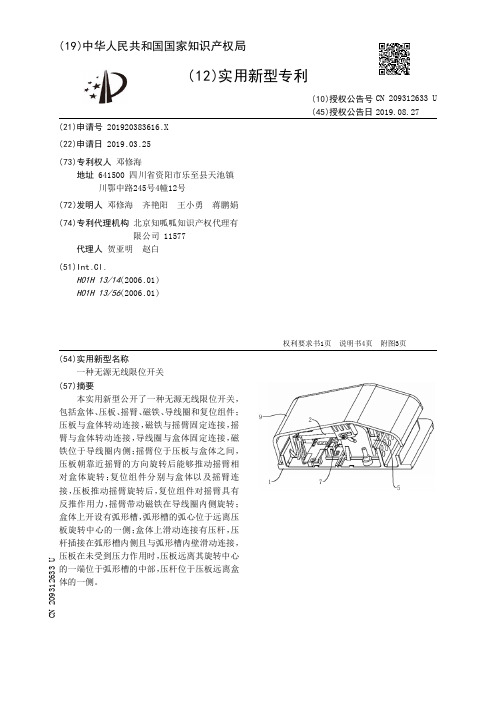

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920383616.X(22)申请日 2019.03.25(73)专利权人 邓修海地址 641500 四川省资阳市乐至县天池镇川鄂中路245号4幢12号(72)发明人 邓修海　齐艳阳　王小勇　蒋鹏娟　(74)专利代理机构 北京知呱呱知识产权代理有限公司 11577代理人 贺亚明　赵白(51)Int.Cl.H01H 13/14(2006.01)H01H 13/56(2006.01)(54)实用新型名称一种无源无线限位开关(57)摘要本实用新型公开了一种无源无线限位开关，包括盒体、压板、摇臂、磁铁、导线圈和复位组件；压板与盒体转动连接，磁铁与摇臂固定连接，摇臂与盒体转动连接，导线圈与盒体固定连接，磁铁位于导线圈内侧；摇臂位于压板与盒体之间，压板朝靠近摇臂的方向旋转后能够推动摇臂相对盒体旋转；复位组件分别与盒体以及摇臂连接，压板推动摇臂旋转后，复位组件对摇臂具有反推作用力，摇臂带动磁铁在导线圈内侧旋转；盒体上开设有弧形槽，弧形槽的弧心位于远离压板旋转中心的一侧；盒体上滑动连接有压杆，压杆插接在弧形槽内侧且与弧形槽内壁滑动连接，压板在未受到压力作用时，压板远离其旋转中心的一端位于弧形槽的中部，压杆位于压板远离盒体的一侧。

权利要求书1页 说明书4页 附图3页CN 209312633 U 2019.08.27C N 209312633U权　利　要　求　书1/1页CN 209312633 U1.一种无源无线限位开关，其特征是：包括盒体(1)、压板(2)、摇臂(3)、磁铁(4)、导线圈(5)和复位组件；压板(2)与盒体(1)转动连接，磁铁(4)与摇臂(3)固定连接，摇臂(3)与盒体(1)转动连接，导线圈(5)与盒体(1)固定连接，磁铁(4)位于导线圈(5)内侧；摇臂(3)位于压板(2)与盒体(1)之间，压板(2)朝靠近摇臂(3)的方向旋转后能够推动摇臂(3)相对盒体(1)旋转；复位组件分别与盒体(1)以及摇臂(3)连接，压板(2)推动摇臂(3)旋转后，复位组件对摇臂(3)具有反推作用力，摇臂(3)带动磁铁(4)在导线圈(5)内侧旋转；盒体(1)上开设有弧形槽(11)，弧形槽(11)的弧心位于远离压板(2)旋转中心的一侧；盒体(1)上滑动连接有压杆(12)，压杆(12)插接在弧形槽(11)内侧且与弧形槽(11)内壁滑动连接，压板(2)在未受到压力作用时，压板(2)远离其旋转中心的一端位于弧形槽(11)的中部，压杆(12)位于压板(2)远离盒体(1)的一侧；压杆(12)朝靠近盒体(1)的方向沿弧形槽(11)滑动时推动压板(2)旋转，压板(2)旋转后压杆(12)能够越过压板(2)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920188368.3(22)申请日 2019.02.04(73)专利权人 西安坛阳电子科技有限公司地址 710000 陕西省西安市高新区丈八街办唐延路1号1幢1单元12101室(72)发明人 郭利平　(74)专利代理机构 西安亚信智佳知识产权代理事务所(普通合伙) 61241代理人 段国刚(51)Int.Cl.H04R 1/10(2006.01)G06F 1/16(2006.01)(54)实用新型名称一种嵌入式蓝牙耳机和电子设备(57)摘要本公开是关于一种嵌入式蓝牙耳机及电子设备。

所述蓝牙耳机包括：耳机本体，所述耳机本体具有相对的第一端和第二端，所述第一端设置耳塞，所述第二端设置有充电弹片和扣孔；柔性套，设置于所述耳塞上，且所述柔性套上设有一对用于增加佩戴的卡合力的触角部。

本公开可以将蓝牙耳机很方便取出和放入至电子设备中如手机，防止蓝牙耳机与手机独立形式造成蓝牙耳机的丢失，在将蓝牙耳机嵌入手机中时能对蓝牙耳机进行充电，同时在佩戴蓝牙耳机时，也不容易掉落。

方便携带，提升用户使用体验。

权利要求书1页 说明书5页 附图2页CN 209462560 U 2019.10.01C N 209462560U权　利　要　求　书1/1页CN 209462560 U1.一种嵌入式蓝牙耳机，其特征在于，包括：耳机本体，所述耳机本体具有相对的第一端和第二端，所述第一端设置耳塞，所述第二端设置有充电弹片和扣孔；柔性套，设置于所述耳塞上，且所述柔性套上设有一对用于增加佩戴的卡合力的触角部。

2.根据权利要求1所述的嵌入式蓝牙耳机，其特征在于，所述充电弹片与所述耳塞位于所述耳机本体同一侧。

3.根据权利要求1所述的嵌入式蓝牙耳机，其特征在于，所述柔性套和触角部采用橡胶或硅胶材质制成。

4.一种电子设备，包括壳体，其特征在于，所述壳体包括：放置槽，用于放置权利要求1～3之一所述嵌入式蓝牙耳机，包括与该蓝牙耳机的第一端和第二端分别适配的浅部和深部；至少两个金属弹片，设置于所述放置槽内的深部底面上，所述金属弹片与所述充电弹片抵接；卡扣，设置于所述壳体上，包括一扣合部，所述放置槽的深部一内壁具有可供该扣合部的至少部分进出的适配孔，所述卡扣用于扣合所述蓝牙耳机。

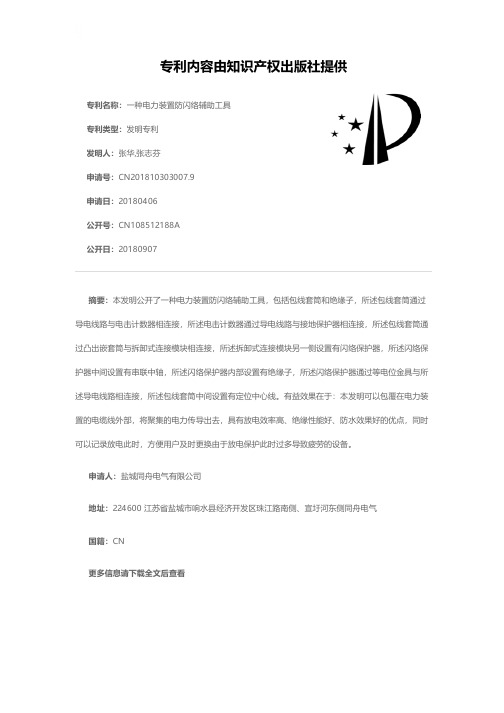

专利名称：一种电力装置防闪络辅助工具专利类型：发明专利
发明人：张华,张志芬
申请号：CN201810303007.9
申请日：20180406
公开号：CN108512188A
公开日：
20180907
专利内容由知识产权出版社提供
摘要：本发明公开了一种电力装置防闪络辅助工具，包括包线套筒和绝缘子，所述包线套筒通过导电线路与电击计数器相连接，所述电击计数器通过导电线路与接地保护器相连接，所述包线套筒通过凸出嵌套筒与拆卸式连接模块相连接，所述拆卸式连接模块另一侧设置有闪络保护器，所述闪络保护器中间设置有串联中轴，所述闪络保护器内部设置有绝缘子，所述闪络保护器通过等电位金具与所述导电线路相连接，所述包线套筒中间设置有定位中心线。

有益效果在于：本发明可以包覆在电力装置的电缆线外部，将聚集的电力传导出去，具有放电效率高、绝缘性能好、防水效果好的优点，同时可以记录放电此时，方便用户及时更换由于放电保护此时过多导致疲劳的设备。

申请人：盐城同舟电气有限公司
地址：224600 江苏省盐城市响水县经济开发区珠江路南侧、宣圩河东侧同舟电气
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920560176.0(22)申请日 2019.04.24(73)专利权人 无锡市宏霸机电设备有限公司地址 214000 江苏省无锡市新吴区漓江路5号(72)发明人 孙子军　(74)专利代理机构 北京汉鼎理利专利代理事务所(特殊普通合伙) 11618代理人 潘满根(51)Int.Cl.F16H 37/12(2006.01)F16H 57/023(2012.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种线性致动器(57)摘要本实用新型提供一种线性致动器，包括传动减速机构，所述传动减速机构包括动力驱动部件，所述动力驱动部件具有动力输出轴，所述动力输出轴上具有齿部，还包括减速架、至少两个一级减速齿轮，所述至少两个一级减速齿轮分别与所述齿部啮合连接，且所述至少两个一级减速齿轮分别转动连接于所述减速架上，所述减速架远离所述动力驱动部件的一侧构造有旋转轴，所述旋转轴的自由端连接有联轴器，所述联轴器与二级减速齿轮连接。

本实用新型的一种线性致动器，力矩传递能力更强、运行平稳性得到提升，结构更加紧凑。

权利要求书1页 说明书4页 附图4页CN 209800671 U 2019.12.17C N 209800671U权　利　要　求　书1/1页CN 209800671 U1.一种线性致动器，包括传动减速机构，其特征在于，所述传动减速机构包括动力驱动部件(1)，所述动力驱动部件(1)具有动力输出轴(11)，所述动力输出轴(11)上具有齿部(12)，还包括减速架(3)、至少两个一级减速齿轮(2)，所述至少两个一级减速齿轮(2)分别与所述齿部(12)啮合连接，且所述至少两个一级减速齿轮(2)分别转动连接于所述减速架(3)上，所述减速架(3)远离所述动力驱动部件(1)的一侧构造有旋转轴(31)，所述旋转轴(31)的自由端连接有联轴器(4)，所述联轴器(4)与二级减速齿轮(5)连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920211479.1(22)申请日 2019.02.19(73)专利权人 天津睿承润东科技有限公司地址 300203 天津市红桥区小西关教军场大街金鱼场胡同平房1间(72)发明人 林岩　(74)专利代理机构 北京久维律师事务所 11582代理人 邢江峰(51)Int.Cl.B23P 19/04(2006.01)(54)实用新型名称一种顶销快速组装装置(57)摘要本实用新型公开了一种顶销快速组装装置，包括基板，所述基板下表面的左右两侧均固定连接有桌架，所述基板的上表面固定连接有导向块a和导向块b，且导向块b和导向块a左右对称设置在基板的上表面，所述导向块b和导向块a的上表面分别固定连接有导向板b和导向板a，且导向板a和导向板b的相对面分别与连接板的左右两侧面固定连接；通过设置连接杆a、连接杆b和连接板，然后将顶销安装在安装部件内，避免顶销脱离安装部件，方便工人对顶销和安装部件的组合，实现了顶销的快速组装，通过设置转块、光轴和外转块，转块可以带动光轴在外转块内旋转，使得连接杆b可以旋转，方便工人对顶销和安装部件的安装工作。

权利要求书1页 说明书4页 附图1页CN 209919269 U 2020.01.10C N 209919269U权　利　要　求　书1/1页CN 209919269 U1.一种顶销快速组装装置，包括基板（1），其特征在于：所述基板（1）下表面的左右两侧均固定连接有桌架（18），所述基板（1）的上表面固定连接有导向块a（2）和导向块b（3），且导向块b（3）和导向块a（2）左右对称设置在基板（1）的上表面，所述导向块b（3）和导向块a（2）的上表面分别固定连接有导向板b（11）和导向板a（4），且导向板a（4）和导向板b（11）的相对面分别与连接板（5）的左右两侧面固定连接，所述连接板（5）的下侧和上侧分别设置有连接杆a（6）和连接杆b（7），所述连接杆a（6）和连接杆b（7）的相对面分别与转块（8）的上表面和下表面固定连接，所述转块（8）的左右两侧均设置有外转块（9），所述转块（8）内设置有光轴，且光轴的左右两端分别贯穿两个外转块（9），所述外转块（9）的下表面与固定板的上表面固定连接，且固定板的上表面与基板（1）的下表面通过止动螺丝a（19）开拆卸连接，所述固定板的背面固定连接有挡片（27），所述连接板（5）的背面设置有触点开关支架a（22），所述触点开关支架a（22）的右侧设置有小触点开关（21），且小触点开关（21）与外接电源电性连接，所述连接杆的a的右侧设置有传感器（25）固定连接支架，且传感器固定支架（26）的表面设置有传感器（25），所述传感器（25）与外接电源电性连接，所述连接杆b（7）的上方设置有导向板c（12），所述导向板c（12）的左侧面固定连接有导向板f（34），且导向板f（34）的左侧设置有导向板d（33），所述导向板d（33）内设置有活动轴（35），且活动轴（35）的前后两端分别贯穿于导向板d（33）的正面和背面，且导向板c（12）的上表面和导向板d（33）的上表面均设置有导向板g（31），所述导向板g（31）的底端贯穿于导向板c（12）的下表面，且两个导向板g（31）的下表面分别与导向板a（4）的上表面和导向板b（11）的上表面可拆卸连接，所述导向板d（33）和导向板c（12）的下方设置有磁铁板（32），所述磁铁板（32）的下表面固定连接有探头（30），且磁铁板（32）的下方设置有磁铁（17），所述磁铁（17）设置在导向板b（11）的上表面。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920467081.4(22)申请日 2019.04.09(73)专利权人 深圳光耀智微科技有限公司地址 518000 广东省深圳市前海深港合作区前湾一路1号A栋201室(入驻深圳市前海商务秘书有限公司)(72)发明人 李滨　(74)专利代理机构 深圳市鼎智专利代理事务所(普通合伙) 44411代理人 曹勇(51)Int.Cl.H01H 3/02(2006.01)H01H 9/04(2006.01)(54)实用新型名称一种基于电力设备的急停开关及其按压保护罩(57)摘要本实用新型公布了一种基于电力设备的急停开关及其按压保护罩，它包括安装中座，所述安装中座内壁贴设有静触板总成，所述静触板总成延伸出安装中座与控制器连接，所述安装中座上开设有螺孔；压头，所述压头上端伸出安装中座，下端通过第一压簧连接由与静触板总成常闭合设置转为断开状态的动触板总成，所述动触板总成下端连接延伸出安装中座的导轴；本实用新型的目的是提供一种基于电力设备的急停开关及其按压保护罩，旨在用于第一时间能够迅速按下急停按钮，避免安全隐患的发生。

权利要求书1页 说明书3页 附图3页CN 209487338 U 2019.10.11C N 209487338U权　利　要　求　书1/1页CN 209487338 U1.一种基于电力设备的急停开关，其特征在于，它包括：安装中座(16)，所述安装中座(16)内壁贴设有静触板总成(17)，所述静触板总成(17)延伸出安装中座(16)与控制器连接，所述安装中座(16)上开设有螺孔(25)；压头(20)，所述压头(20)上端伸出安装中座(16)，下端通过第一压簧(22)连接由与静触板总成(17)常闭合设置转为断开状态的动触板总成(18)，所述动触板总成(18)下端连接延伸出安装中座(16)的导轴(19)。

专利名称：一种开关支架结构、开关支架及电子设备专利类型：实用新型专利
发明人：王胜雷,曾发辉
申请号：CN201420192174.8
申请日：20140421
公开号：CN203850169U
公开日：
20140924
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种开关支架结构、开关支架及电子设备，该开关支架结构包括支架本体、至少两个L型卡扣和至少一个U型卡扣，所述L型卡扣及所述U型卡扣均固定立设于所述支架本体底部端面上；由于采用至少两个L型卡扣和至少一个U型卡扣替换四个L型卡扣，而U型卡扣相较于L型卡扣具有更大的变形量和更大的弹性力，进而能够防止装配后出现松动的现象，还可以避免拆卸过程中L型卡扣被损坏或被折断的事故发生。

申请人：康佳集团股份有限公司
地址：518053 广东省深圳市南山区华侨城深南大道9008号
国籍：CN
代理机构：深圳市君胜知识产权代理事务所
